Caractéristiques	Détails
Type de produit	Verrouillage à clé
Matériau	Acier et alliage de zinc
Dimensions	Standard, adapté à la plupart des portes
Installation	Installation facile, compatible avec les portes de 1-3/8" à 1-3/4"
Système de clé	Clé réversible, pour une utilisation facile
Utilisation	Idéal pour les portes d'entrée résidentielles
Maintenance	Lubrification occasionnelle recommandée pour le mécanisme
Sécurité	Certifié ANSI Grade 2, résistant aux effractions
Garantie	Garantie limitée à vie sur les pièces mécaniques
Accessoires inclus	Vis d'installation et instructions

FOIRE AUX QUESTIONS - F51A Schlage

Comment réinitialiser la serrure Schlage F51A ?

Pour réinitialiser la serrure, retirez le cache de la serrure et localisez le bouton de réinitialisation. Appuyez et maintenez le bouton pendant 5 secondes jusqu'à ce que le voyant clignote en rouge puis en vert.

Que faire si la clé ne tourne pas dans la serrure ?

Assurez-vous que la clé est entièrement insérée dans la serrure. Vérifiez également que la serrure est bien installée et que le pêne est correctement aligné.

Comment remplacer la pile de la serrure électronique Schlage F51A ?

Retirez le couvercle arrière de la serrure en dévissant les vis. Remplacez la pile par une pile de type AA en respectant la polarité indiquée, puis remettez le couvercle en place.

Que faire si la serrure ne fonctionne pas après le changement de pile ?

Vérifiez que la pile est correctement installée et qu'elle n'est pas déchargée. Si le problème persiste, essayez de réinitialiser la serrure.

Comment installer la serrure Schlage F51A ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous que le trou de la porte est de taille adéquate et que la serrure est bien alignée avant de fixer les vis.

La serrure Schlage F51A est-elle résistante aux intempéries ?

Oui, la serrure est conçue pour résister aux intempéries, mais il est recommandé de l'utiliser sur des portes couvertes pour prolonger sa durée de vie.

Comment nettoyer la serrure Schlage F51A ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Comment obtenir des clés de rechange pour la serrure Schlage F51A ?

Vous pouvez obtenir des clés de rechange chez un serrurier local ou en contactant le service client de Schlage avec le numéro de série de votre serrure.

MODE D'EMPLOI F51A Schlage

Notice d'installation

P515-359
F-Series

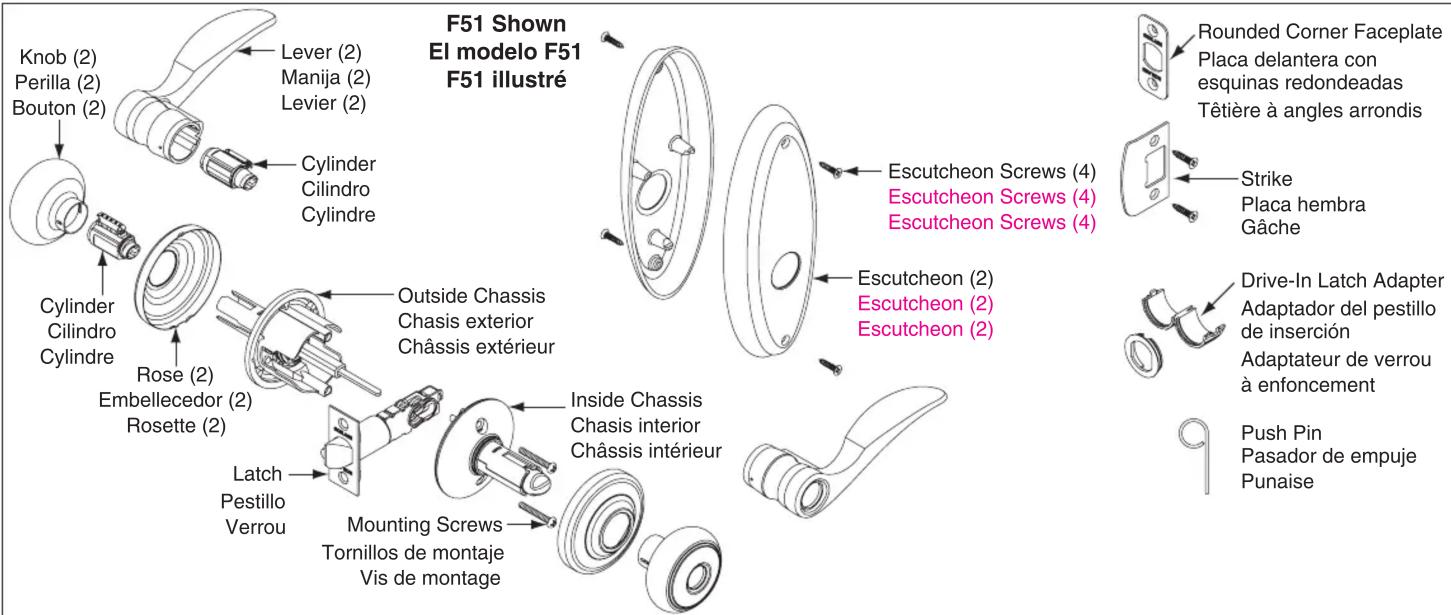

F51 Shown EI modelo F51 F51 illustré Knob (2) Perilla (2) Bouton (2) Lever (2) Manija (2) Levier (2) Cylinder Cilindro Cylindre Cylinder Cilindro Cylindre Rose (2) Embellecedor (2) Rosette (2) Latch Pestillo Verrou Outside Chassis Chasis exterior Châssis extérieur Mounting Screws Tornillos de montaje Vis de montage Inside Chassis Chasis interior Châssis intérieur Escutcheon Screws (4) Escutcheon Screws (4) Escutcheon Screws (4) Escutcheon (2) Escutcheon (2) Escutcheon (2) Escutcheon (2) Rounded Corner Faceplate Placa delantera con esquinas redondeadas Têtière à angles arrondis Strike Placa hembra Gâche Drive-In Latch Adapter Adaptador del pestillo de inserción Adaptateur de verrou à enfoncement Push Pin Pasador de empuje Punaise

Préparation de la porte

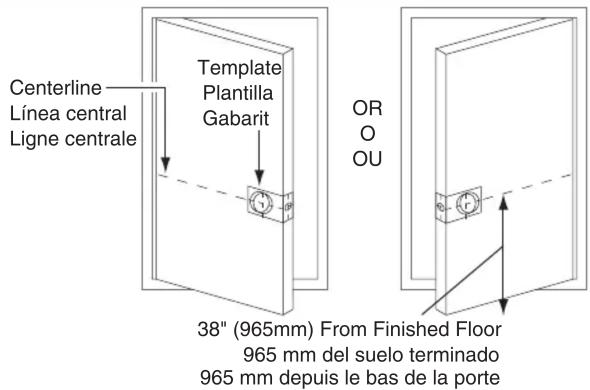

A. Mark Lockset Centerline

A. Marquer la ligne centrale de la serrure

a. Marquer la ligne centrale sur la porte.
b. Se placer de sorte que la porte s'ouvre vers soi. Aligner le gabarit sur la ligne centrale et plier le gabarit comme illustré.

Centerline Línea central Ligne centrale Template Plantilla Gabarit OR OU 38" (965mm) From Finished Floor 965 mm del suelo terminado 965 mm depuis le bas de la porte

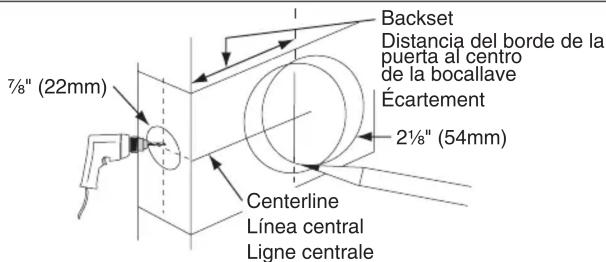

B. Marquer et percer les trous de la bande de chant

Sélectionner un écartement. Marquer et percer des trous comme illustré.

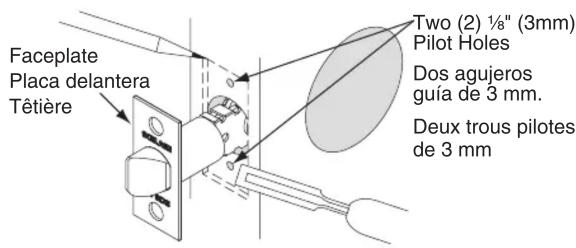

C. Mortaise pour le verrou (pas de mortaise nécessaire pour le verrou à enfoncement)

Utiliser une têtière comme modèle pour la mortaise et les trous pilotes. La têtière doit affleurer.

Faceplate Placa delantera Têtière Two (2) 1/8" (3mm) Pilot Holes Dos agujeros guía de 3 mm. Deux trous pilotes de 3 mm

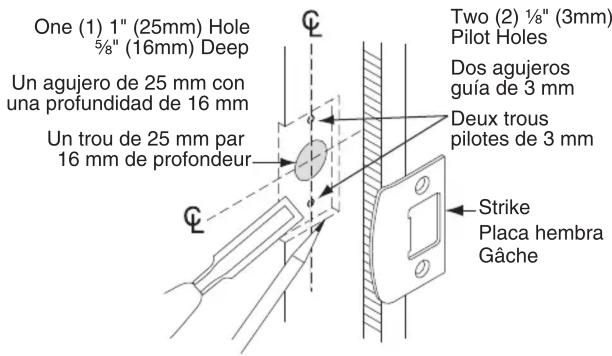

D. Préparer l'huisserie de la porte

a. Marquer les lignes centrales sur l'huisserie exactement opposée au centre du trou du verrou.
b. Percer des trous comme illustré.
c. Utiliser une gâche comme modèle pour la mortaise et les trous pilotes. La gâche doit être affleurante.

One (1) 1" (25mm) Hole 5/8" (16mm) Deep Un agujero de 25 mm con una profundidad de 16 mm Un trou de 25 mm par 16 mm de profondeur Two (2) 1/8" (3mm) Pilot Holes Dos agujeros guía de 3 mm Deux trous pilotes de 3 mm Strike Placa hembra Gâche

Si nécessaire, changer la têtière du verrou

a. Séparer la têtière de la plaquette comme illustré.
b. POUR LES VERROUS À ENFONCEMENT: Faire tourner la plaquette et extraire le verrou.
c. Enclencher la têtière à angles arrondis OU
d. Enclencher la têtière à enfoncement et la fixer avec un collier.

2

Install Latch

Poser conformément à l'illustration du type de verrou approprié. S'assurer que le biseau est face à l'huisserie de la porte.

Bevel Bisel Biseau

Drive-In Latch estillo de inserción rou à enfoncement
Tap Latch Flush
Dar golpecitos en el pestillo para que quede al ras
Taper pour faire affleurer le verrou

Installer le bouton/levier extérieur

REMARQUE: Pour l'entrée fermant à clé F51, placer la rainure de clavette comme illustré.

a. Insérer la tige par le trou dans le verrou.
b. Faire glisser le bouton/levier vers la porte jusqu'à ce qu'il affleure.

Poser le bouton/levier intérieur

a. Aligner les trous du châssis intérieur avec les trous du bouton/levier extérieur.
FOR KEYED FUNCTIONS WITH LEVERS: Rotate chassis so lever catch faces latch.
FOR ALL OTHER FUNCTIONS: Rotate chassis so knob/lever catch faces away from latch.
b. POUR l'entrée fermant à clé F51 UNIQUEMENT: Faire tourner le tourniquet jusqu'à ce que la fente du châssis soit alignée avec la tige.
c. Insérer deux (2) vis dans les trous du châssis et les serrer.

Inverser les leviers si nécessaire

POUR LES ENTRÉES À CLÉ:

a. Faire tourner la clé de 90° et déverrouiller la serrure.
b. Retirer les leviers en poussant la broche dans le trou et en tirant sur les leviers. Répéter pour l'autre côté de la porte.
c. Retirer le cylindre du levier et l'insérer dans l'autre levier.
d. Insérer la clé dans le cylindre et tourner de 90° dans le sens horaire.
e. Inverser les leviers. Faire glisser le levier sur la tige jusqu'à ce qu'il soit fermement en place.

POUR LES SÉRIES PASSAGE ET PRIVÉE: Suivre UNIQUEMENT les étapes b et e.

Incorrect Incorrecto Incorrecte

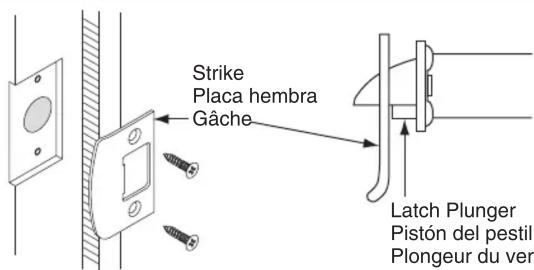

Fixer avec deux (2) vis de gâche.

NOTE: Pour les entrée fermant à clé F51, s'assurer que le piston du verrou heurte la gâche.

Strike Placa hembra Gâche Latch Plunger Pistón del pestil Plongeur du ver
