Type de produit	Kit TV microcontrôleur Velleman MK113
Alimentation	12 V DC, 500 mA
Dimensions (L x l x H)	120 x 80 x 35 mm (approx.)
Poids	150 g (approx.)
Fonctions principales	Réception TV analogique, affichage LED, syntoniseur RF
Entretien et nettoyage	Dépoussiérer avec un linge sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser une alimentation régulée. Respecter la polarité. Débrancher avant toute manipulation.
Pièces détachées et réparabilité	Réparable par soudure. Composants standards disponibles chez Velleman ou revendeurs.
Informations générales	Kit éducatif de montage. Notice détaillée incluse. Difficulté : intermédiaire.
Composants fournis	Circuit imprimé, diodes (1N4007, ZD1 3V0), trimmer, support CI, résistances, condensateurs, etc.

FOIRE AUX QUESTIONS - MK113 VELLEMAN

Comment assembler le kit TV Velleman MK113 ?

Suivez la notice de montage étape par étape. Commencez par souder les composants les plus bas (résistances, diodes) puis les plus hauts (condensateurs, connecteurs). Vérifiez le sens des composants polarisés comme la diode 1N4007 et la ZD1 3V0.

Quelle alimentation utiliser pour le MK113 ?

L'appareil nécessite une alimentation continue de 12 V DC avec une capacité d'au moins 500 mA. Utilisez un adaptateur secteur régulé ou une batterie 12 V. Respectez la polarité (+/-) indiquée sur le circuit.

Que faire si le téléviseur ne s'allume pas après montage ?

Vérifiez d'abord la polarité et la tension de l'alimentation. Contrôlez les soudures, notamment autour du régulateur de tension. Assurez-vous que la diode Zener ZD1 (3V0) est correctement orientée (cathode vers la masse).

Comment régler la fréquence sur le MK113 ?

Utilisez le trimmer (potentiomètre d'ajustement) fourni pour syntoniser les chaînes. Ajustez-le lentement tout en observant la réception sur l'afficheur LED ou un écran externe si connecté.

Puis-je connecter le MK113 à un écran moderne ?

Le MK113 délivre un signal vidéo composite (CVBS) sur une sortie RCA ou bornier. Vous pouvez le connecter à une entrée composite d'un téléviseur moderne ou via un adaptateur HDMI si votre écran le supporte.

Où trouver le schéma électrique du MK113 ?

Le schéma est inclus dans la notice papier ou disponible en téléchargement sur le site de Velleman (www.velleman.eu). Il permet de localiser chaque composant, comme la diode D1 (1N4007) ou les points de test.

Quels composants de rechange sont compatibles avec le MK113 ?

Les composants courants comme la diode 1N4007 sont largement disponibles. Les diodes Zener 3V0, le trimmer et le support de circuit intégré sont aussi standards. Vérifiez les références dans la notice.

Comment tester les tensions sur le circuit imprimé ?

Avec un multimètre en position DC, mesurez la tension d'alimentation aux bornes du condo de filtrage. Vérifiez la tension aux bornes de la Zener (3V) et sur les broches d'alimentation du CI. En cas d'anomalie, contrôlez les soudures et l'absence de court-circuit.

Le MK113 peut-il capter la TNT ?

Non, ce kit est conçu pour la réception analogique (VHF/UHF). Il ne décode pas les signaux numériques (TNT). Vous pouvez toutefois l'utiliser avec un adaptateur TNT-analogique si vous souhaitez afficher des chaînes numériques.

Comment améliorer la réception des chaînes ?

Utilisez une antenne adaptée à la bande de fréquence (antenne VHF/UHF). Placez-la en hauteur, loin des sources d'interférence. Ajustez finement le trimmer et éventuellement ajoutez un étage amplificateur si le signal est faible.

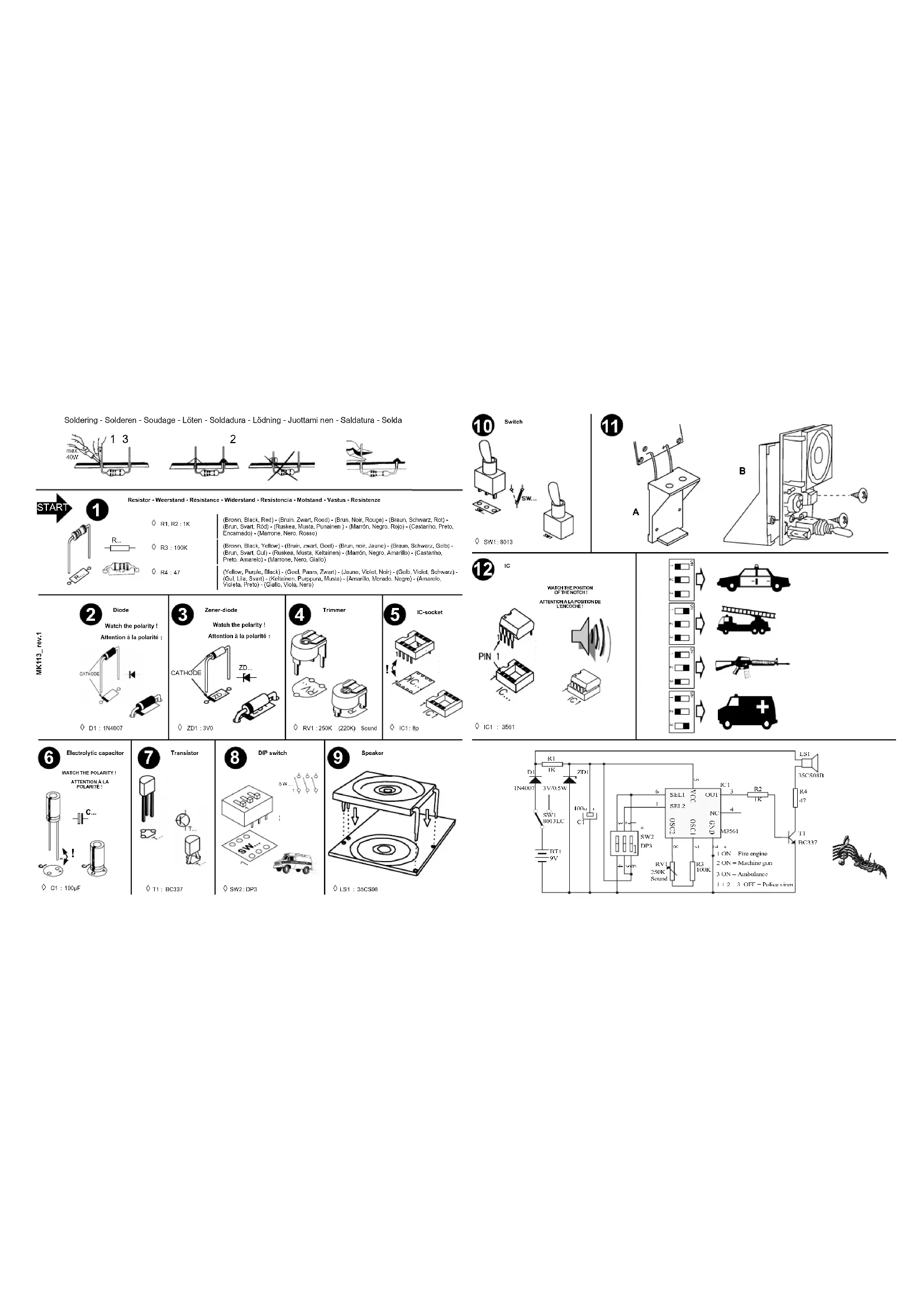

MODE D'EMPLOI MK113 VELLEMAN

MK113_rev.1

◇ D1 : 1N4007

3 Zener-diode Watch the polarity ! Attention à la polarité ! CATHODE ZD...

◇ ZD1 : 3V0

4 Trimmer 5 IC-socket
