| Marque | Velleman |
| Modele | MK176 |
| Type de produit | Kit televiseur a assembler |
| Alimentation | 9 V CC (pile 9 V non incluse) |
| Microcontroleur | PIC12F829 programme (VMK176) |
| Resistances | 820 Ω, 470 Ω, 33 kΩ, 4,7 kΩ |
| Condensateurs | 100 nF (2x), 22 pF, 100 µF /16 V |
| Transistors | BC547C (5x) |
| Diode Zener | 5,1 V |
| Diode | 1N4148 |
| Interrupteur | Marche/Arret (SW2) |
| Bouton poussoir | Mode (SW1) |
| Trim pot | 100 kΩ |
| Support CI | 8 broches |
| Entretien et nettoyage | Eviter l'humidite; nettoyer avec un chiffon sec |
| Securite | Ne pas ouvrir sous tension; respecter la polarite des composants |
| Pieces detachees et reparabilite | Composants standards disponibles dans le commerce |
FOIRE AUX QUESTIONS - MK176 VELLEMAN
Comment alimenter le MK176 ?
Utilisez une pile 9 V (type 6LR61) ou une alimentation stabilisee 9 V CC. Respectez la polarite : le fil rouge au +, le fil noir au -.
Quelles sont les precautions de soudure ?
Utilisez un fer a souder de 40 W maximum. Soudez rapidement pour ne pas endommager les composants. Respectez l'emplacement de l'encoche pour les circuits integres.
Puis-je remplacer un composant par un autre ?
Oui, si les valeurs sont identiques. Par exemple, les resistances 820 Ω peuvent etre remplacees par des 820 Ω 1/4W. Pour les transistors, utilisez un BC547C equivalent.
Que faire si le televiseur ne s'allume pas ?
Verifiez la pile, la polarite, et l'interrupteur SW2. Controlez les soudures. Mesurez la tension aux bornes du circuit avec un multimetre.
Comment regler le trimmer RV1 ?
Le trimmer de 100 kΩ sert a ajuster un parametre (frequence ou tension). Tournez-le doucement avec un tournevis isole tout en observant l'effet sur l'image ou le son.
Quelle pile utiliser ?
Une pile 9 V standard (type 6LR61) ou une pile rechargeable 9 V Ni-MH. Evitez les piles alcalines de mauvaise qualite.
Est-ce que le kit est adapte aux debutants ?
Oui, avec des instructions claires. Neanmoins, une experience de base en soudure est recommandee. Suivez l'ordre de montage : resistances d'abord, puis diodes, etc.
Comment tester les composants avant montage ?
Utilisez un multimetre : testez les resistances avec le mode ohmmètre, les diodes en mode diode, et les condensateurs avec un capacimetre si possible.
Y a-t-il un risque de polarite inversee ?
Oui, les diodes Zener et les condensateurs electrolytiques peuvent exploser si inverses. Verifiez le sens : la bande de la diode Zener correspond au +, et le condensateur a un - marque.
Ou trouver le schema electronique ?
Le schema est inclus dans la notice telechargeable. Vous pouvez aussi le trouver sur le site de Velleman en cherchant le modele MK176.
Questions des utilisateurs sur MK176 VELLEMAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Téléviseur au format PDF gratuitement ! Retrouvez votre notice MK176 - VELLEMAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MK176 de la marque VELLEMAN.

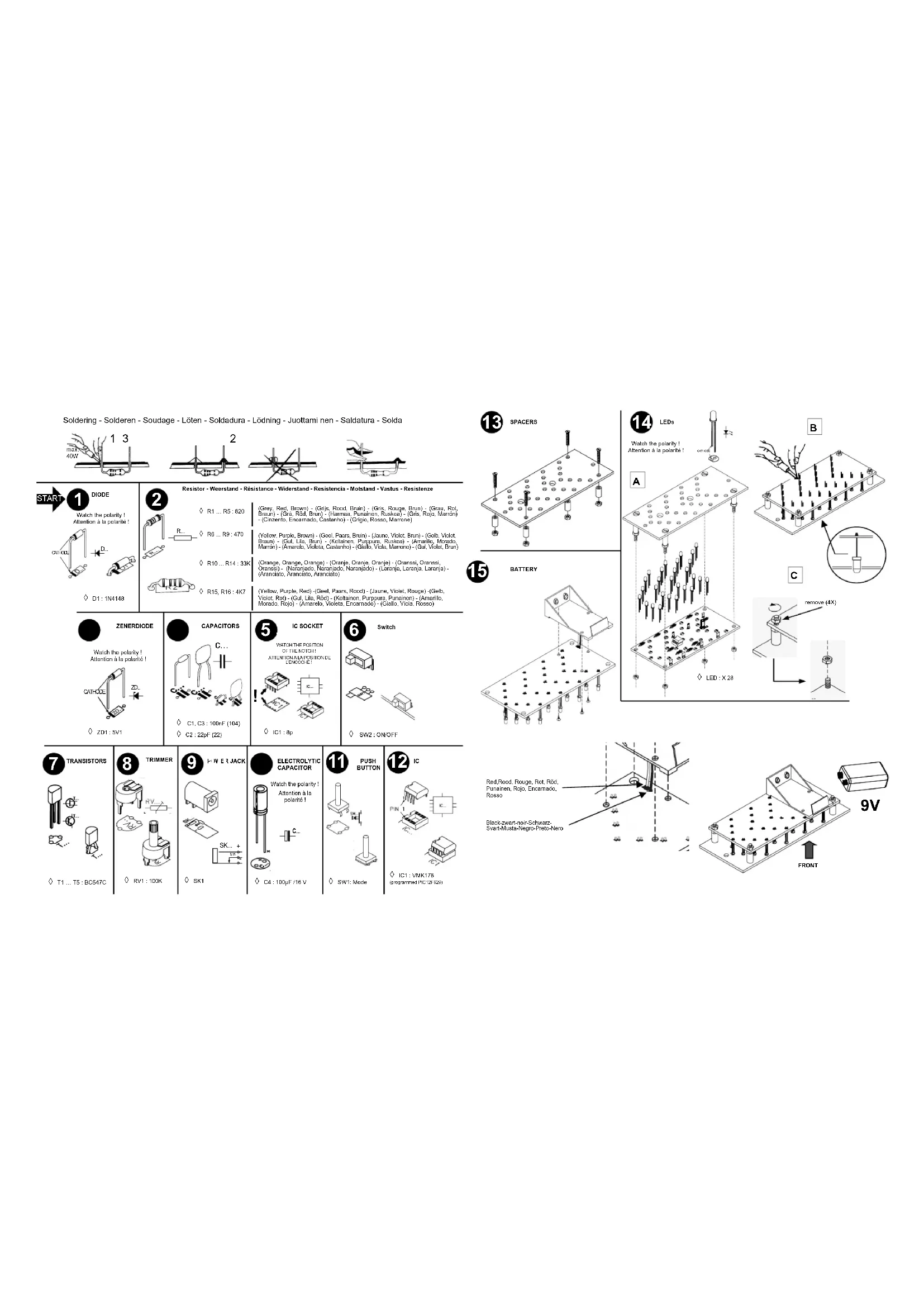

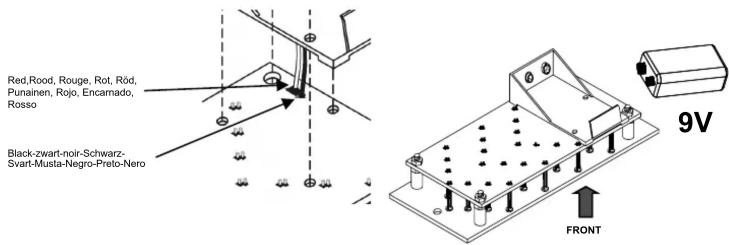

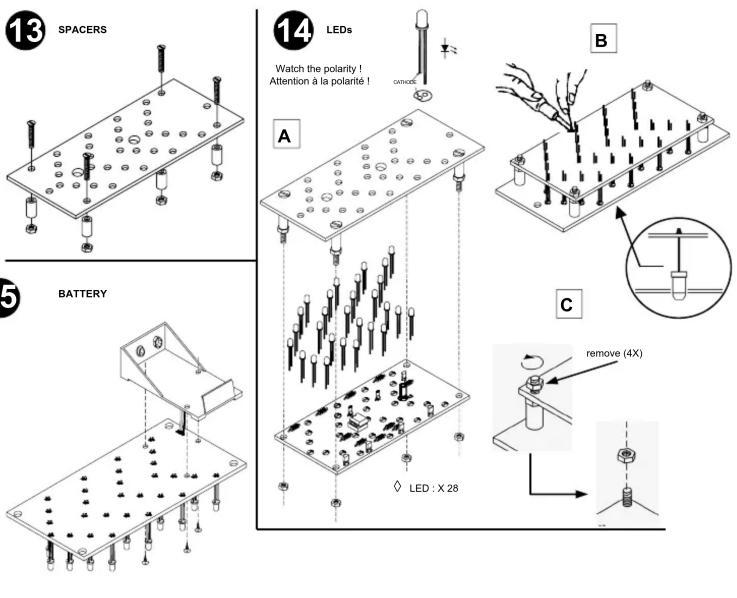

MODE D'EMPLOI MK176 VELLEMAN
Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda
| 1 3 max 40W | 2 | ||
| START DIODE Watch the polarity! Attention à la polarité! D... D1: 1N4148 | Resistor - Weerstand - Résistance - Widerstand - Resistencia - Motstand - Vastus - Resistenze | ||
| ◇ R1 ... R5 : 820 | (Grey, Red, Brown) - (Grijis, Rood, Bruin) - (Gris, Rouge, Brun) - (Grau, Rot, Braun) - (Grà, Röd, Brun) - (Harmaa, Punainen, Ruskea) - (Gris, Rojo, Marrón) - (Cinzento, Encarnado, Castanho) - (Grigio, Rosso, Marrone) | ||
| ◇ R6 ... R9 : 470 | (Yellow, Purple, Brown) - (Geel, Paars, Bruin) - (Jaune, Violet, Brun) - (Gelb, Violet, Braun) - (Gul, Lila, Brun) - (Keltainen, Purpura, Ruskea) - (Amarillo, Morado, Marrón) - (Amarelo, Violeta, Castanho) - (Giallo, Viola, Marrone) - (Gul, Violet, Brun) | ||
| ◇ R10 ... R14 : 33K | (Orange, Orange, Orange) - (Oranje, Oranje, Oranje) - (Oranssi, Oranssi, Oranssi) - (Naranjado, Naranjado, Naranjado) - (Laranja, Laranja, Laranja) - (Aranciato, Aranciato, Aranciato) | ||
| ◇ R15, R16 : 4K7 | (Yellow, Purple, Red) - (Geel, Paars, Rood) - (Jaune, Violet, Rouge) - (Gelb, Violet, Rot) - (Gul, Lila, Röd) - (Keltainen, Purpura, Punainen) - (Amarillo, Morado, Rojo) - (Amarelo, Violeta, Encarnado) - (Giallo, Viola, Rosso) | ||
| ZENERDIODE Watch the polarity! Attention à la polarité! ZD. ZD1: 5V1 | CAPACITORS C... C1, C3 : 100nF (104) C2 : 22pF (22) | IC SOCKET WATCH THE POSITION OF THE NOTCH! ATTENTION A LA POSITION DE LENCOCHE! IC1: 8p | Switch SW2: ON/OFF |
| TRANSISTORS T1 ... T5 : BC547C | TRIMMER RV1: 100K | ELECTROLYTIC CAPACITOR Watch the polarity! Attention à la polarité! C... C4 : 100μF /16 V | PUSH BUTTON SW1: Mode IC1: VMK176 (programmed PIC12F829) |
