REU511X - Interphone vidéo HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone vidéo
Marque	Hager
Modèle	REU511X
Dimensions (L x H x P)	100 x 100 x 50 mm
Poids	Environ 200 g
Alimentation	24 V= via bus 2 fils ; chauffage caméra : 90 mA / 12 V~
Résolution caméra	320 000 pixels
Sensibilité lumineuse	0,1 lux / F2.0
Angle d'ouverture horizontal	80°
Angle d'ouverture vertical	60°
Plage de réglage (horizontale / verticale)	±47°
Fonctions principales	Communication audio/vidéo, ouverture de porte, éclairage infrarouge (portée 0,7 m), chauffage de caméra, sortie contact libre de potentiel
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Installation par un électricien qualifié ; respect des normes TBTS ; déconnecter l'alimentation avant intervention
Pièces détachées et réparabilité	Contacter le service après-vente Hager pour les pièces détachées

FOIRE AUX QUESTIONS - REU511X HAGER

Comment installer le module REU511X ?

L'installation doit être réalisée par un électricien qualifié. Montez le module à environ 1,5 m de hauteur, évitez l'incidence directe du soleil. Raccordez les conducteurs aux bornes Quickconnect (conducteur plein ∅ 0,5-0,8 mm). Respectez les normes TBTS.

Comment régler la caméra ?

Desserrez la vis de fixation (1) avec la clé hexagonale fournie, orientez la caméra verticalement et horizontalement (plage de réglage ±47°), puis resserrez la vis.

Que signifie la LED d'état (7) ?

La LED d'état signale l'état activé de l'appareil. Elle s'allume lorsque le module est sous tension et fonctionne normalement.

Comment raccorder l'ouverture de porte ?

Utilisez la borne T/T pour un contact de commutation libre de potentiel (max. 24 V/1 A, normalement fermé). Raccordez la gâche électrique selon le schéma fourni dans la notice.

Comment attribuer l'adresse de porte ?

Utilisez l'interrupteur rotatif rouge (9) pour régler l'adresse de porte. Attention : les adresses ne doivent pas être attribuées deux fois dans la même ligne. Chaque module doit avoir une adresse unique.

Comment nettoyer le module ?

Nettoyez l'objectif et le boîtier avec un chiffon sec et doux. N'utilisez pas de produits chimiques, de solvants ou de nettoyants abrasifs qui pourraient endommager la surface.

Que faire si l'image est de mauvaise qualité ?

Vérifiez que la caméra n'est pas en contre-jour ou exposée à une lumière vive. Ajustez l'orientation. Un éclairage au-dessus de la caméra améliore les images de nuit. Nettoyez l'objectif si nécessaire.

Le module fonctionne-t-il la nuit ?

Oui, grâce à l'éclairage infrarouge intégré, le module capture des images en noir et blanc la nuit avec une portée d'environ 0,7 m. Un éclairage extérieur permet d'obtenir des images couleur.

Comment régler le volume et la sensibilité du microphone ?

Utilisez le variateur de volume sonore (11) et le variateur du microphone (12) sur le module. Tournez-les dans le sens horaire pour augmenter le volume ou la sensibilité.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez le service après-vente Hager. N'essayez pas de réparer vous-même l'appareil pour éviter tout risque électrique.

MODE D'EMPLOI REU511X HAGER

Module vidéo 2fi ls pour montage platine de rue/boîte aux lettres tierce

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifi és.

Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur fi nal.

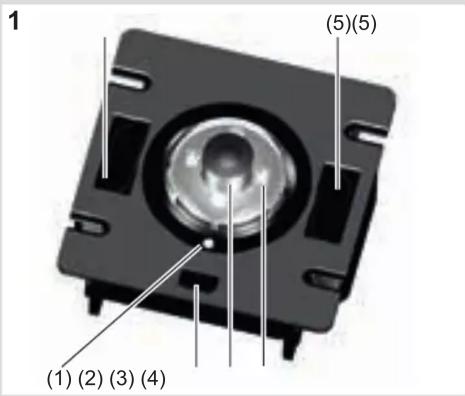

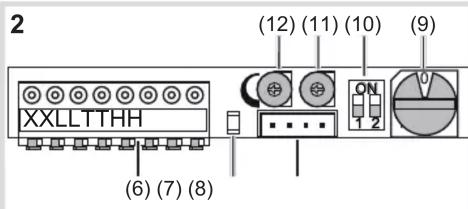

Composition de l'appareil (fi gure 1 et 2)

(1) (2) (3) (4) (5)(5)

2 (12) (11) (10) (9) XXLLTTHH (6) (7) (8)

(1) Vis de fixation de la caméra
(2) Microphone
(3) Caméra
(4) Lumière infrarouge
(5) Haut-parleur
(6) Bornes de raccordement

Borne X/X :

câble bus 2 fils

Borne L/L :

raccordement de la touche d'éclairage

Borne T/T :

ouverture de porte libre de potentiel

Contact de commutation

Borne H/H :

chauffage de la caméra

(7) LED d'état – signale l'état activé
(8) Raccordement pour expanseur de poussoir (REH311X)
(9) Interrupteur rotatif d'adresse de porte (rouge)

ATTENTION!

Les adresses ne doivent pas être attribuées deux fois dans la ligne.

(10) Interrupteur des modes de fonctionnement

Interrupteur 1 :

marche/arrêt de l'ouverture de porte à tout moment (uniquement dans les installations à une porte)

Interrupteur 2 :

marche/arrêt tonalités d>acquittement

(11) Variateur de volume sonore
(12) Variateur du microphone

Montage et raccordement électrique

DANGER!

Choc électrique en cas de contact avec les pièces sous tension dans l'environnement de l'installation !

Un choc électrique peut entraîner la mort !

Déconnecter tous les disjoncteurs correspondants avant l'intervention sur l'appareil ou la charge. Recouvrir les pièces voisines restées sous tension !

La hauteur de montage recommandée est d>env. 1,5 m.

Choisir l'emplacement de montage de façon à éviter l'incidence directe des rayons du soleil et le contre-jour, et veiller à ce qu'aucune lumière vive ou autre source de lumière ne perturbe la caméra.
Les arrière-plans très lumineux, les contrastes très prononcés ou les reflets altèrent la qualité de l'image.
D'Éclairage infrarouge du champ visuel permet d'acquérir des images en noir et blanc de nuit avec une portée d'environ 0,7 m. Si l'entrée dispose d'un éclairage situé au-dessus de la caméra, il sera possible d'acquérir des images en couleur de nuit.

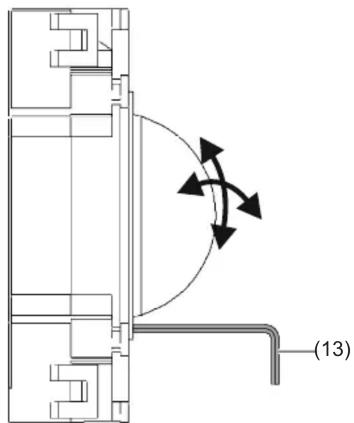

Réglage de la caméra

- Desserrer la vis de fi xation de la caméra à l'aide de la clé hexagonale (13) fournie, jusqu'à ce que la caméra puisse être réglée facilement.

3

• Aligner la caméra verticalement et horizontalement.
• Bloquer le réglage de la caméra en serrant la vis de fixation de la caméra.

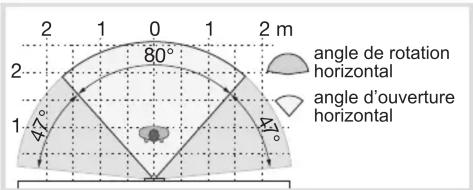

angle de rotation horizontal 80° 1 2 1 2 m 1 47° angle d'ouverture horizontal

Image 5 : Orientation verticale de la caméra

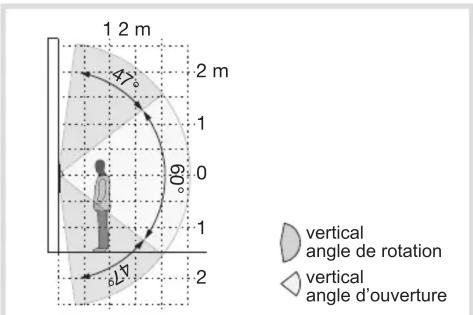

1 2 m 47° 2 m 0.9 0 1 2 vertical angle de rotation vertical angle d'ouverture

Image 6 : Orientation verticale de la caméra

Raccordement au bornier amovible (fi gure 4) Raccordement des conducteurs

- Enfi cher les conducteurs dénudés (conducteur plein ∅ 0,5 – 0,8 mm)

Déconnexion des conducteurs

- Appuyer sur le dispositif de pression orange (14) avec un tournevis et débrancher le conducteur.

4

Caractéristiques techniques

Tension de service par le bus 24 V=

Courant absorbée par le chauffage

de la caméra 90 mA/12 V\~

Contact de commutation d'ouverture de porte

Contact normalement fermé

libre de potentiel max. 24 V/1 A

Entrée de la touche

d'éclairage pour contacts libres de potentiel

Résolution : 320 000 pixels

Sensibilité à la lumière : 0,1 lux / F2.0

Commutation : COLOR/SW en cas de jour/nuit

Angle d'ouverture : 60° verticalement, 80° horizontalement

Plage de réglage : horizontale / verticale ± 47°

Bornes de raccordement Bornes Quickconnect

Diamètre de conducteur max. 0,8 mm

Dimensions I x H x P 100 x 100 x 50 mm
