MODE D'EMPLOI REK509X HAGER
Poste intérieur vidéo 2fils pose saillie
Consignes de sécurité
L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.
Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.
Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.
Composition de l'appareil

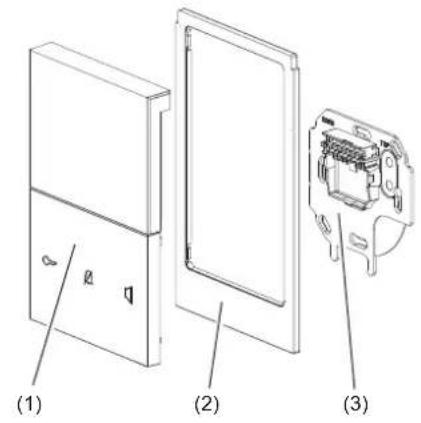

Image 1 : description de l'appareil
(1) Poste intérieur (garniture avec écran et unité de commande)
(2) Plaque décorative, grand format (non compris dans la fourniture)
(3) Platine support avec bornier de raccordement
Fonction
Le poste intérieur vidéo est un appareil pour système de bus à 2 fils. Elle peut communiquer par des sons et des images avec des platines de rue et d'autres postes intérieurs et déverrouiller des ouvertures de portes.
Cas d'usage typique
- Pour le montage en saillie sur terrain plat ou montage dans une boîte d'encastrement selon DIN 49073
- Convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité
- Ne convient pas pour la surveillance vidéo
- Incompatible avec les systèmes d'interphone d'autres fabricants
Caractéristiques du produit
- Écran couleur TFT 3,5" avec éclairage
- Champ de commande tactile avec 3 touches
symboles et 3 boutons poussoirs de commande menu
- Surface de commande à fonction balayage pour les accès au menu
- Menu en 5 langues
- Volume de la sonnerie d'appel et sensibilité microphone réglables
- Fonction main-libre ou Push-to-Talk
- 16 mélodies d'appel, attribuables individuellement
- Raccordement pour poussoir sonnette d'étage
- Transfert de l'appel d'étage
- Fonctionnement parallèle (max. 3 postes intérieurs au total avec la même adresse)
- Appels internes vers d'autres postes intérieurs
- Caméra à activation manuelle
- Contact de relais d'éclairage de l'alimentation de bus, peut être commandé
Fonctionnement
Concept de commande et éléments d'affichage (image 2)
Le poste intérieur vidéo dispose d'un écran (4) pour afficher des images caméra et le menu de l'appareil.
Le champ de commande situé au-dessous a 6 touches et une surface de commande à fonction balayage. Chacune des 6 touches du champ de commande correspond à une zone tactile. Pour activer sa fonction, il faut appuyer sur la touche avec un retour tactile. Le curseur tactile (10) réagit aux mouvements de balayage horizontaux.

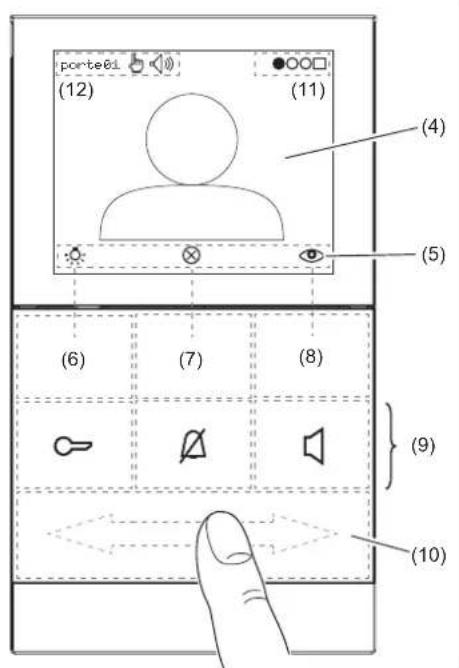

Image 2 : éléments de commande et d'affichage
(4) Afficheur
(5) Ligne de symboles - indique l'occupation actuelle des trois boutons poussoirs de commande menu (6, 7 et 8)
(6) Boutons poussoirs de commande menu
(7) (touches logicielles) (tableau 2)
(9) Touches symboles - éclairées, avec fonctions fixes (tableau 1)
(10) Curseur menu - pour accéder au menu et changer de page
(11) Affichage de la position menu ○●○□ (tableau 3)
(12) Ligne d'état
Touches symboles pour les fonctions principales
| Touche symboleLED | FonctionÉtat |
| ○→ | Touche ouvre-porte Déverrouillage portes'allume La porte peut étrédéverrouillée |
| ∅ | Touche Mute Couper le son de la sonnerie d'appelclignote Le son de la sonneried'appel est coupé |
| ∅ | Touche parler Acceptor l'appelfin de la conversationclignote Appel entrants'allume En conversation |
Tableau 1 : touches symboles avec LED
Des touches symboles émettent en outre un retour sonore après actionnement (1 tonalité d'acquittement = fonction disponible ; 3 tonalités brèves = fonction indisponible).
Allumer l'appareil / activer l'écran
Le poste intérieur est en mode Veille.
- Appuyer sur n'importe quel bouton poussoir de commande menu (6, 7 ou 8).
Une tonalité d'acquittement retentit et l'écran est initialisé. Avec un léger temps de décalage, la page d'accueil s'affi che avec le symbole Lumière ⚙️ et le symbole Éteindre ⚡en fonction de la confi guration sur fond noir ou avec l'image vidéo (activation manuelle
Di l'appareil a été confi guré pour des appels internes, la page de menu fonctions spéciales s'affi che en lieu et place de la page d'accueil.
Dn cas d'appel entrant, l'appareil s'allume automatiquement.
Boutons poussoirs de commande menu (touches logicielles) et ligne de symboles
Les boutons poussoirs de commande menu (6), (7), (8) déclenchent les fonctions affi chées dans la ligne de symboles (5) (tableau 2).
| Touche logicielle | Symbole F | Fonction |
| (6) | Allumer la lumière1), 3) | |
| ∨ | Sélection / défi lement vers le bas | |
| - | Réglage / réduire la valeur | |
| (7) | ⊗ | Éteindre l'écran (veille) |
| ∧ | Sélection / défi lement vers le haut | |
| + | Réglage / augmenter la valeur | |
| (8) | Activer/sélectionner la caméra2), 3) | |
| Confi rmer la sélection | ||
| OK | Conserver le réglage |
1) requiert une installation adéquate
2) requiert un préréglage adéquat
3) avec tonalité d'acquittement
Tableau 2 : boutons de commande menu (touches logicielles)
Accéder au menu et changer de page
Le menu comporte 4 à 6 pages, selon les fonctions spéciales / fonctions de service accessibles. Le curseur du menu (10) permet l'accès et le basculement en sliding horizontalement avec le doigt sur la surface tactile (image 3).

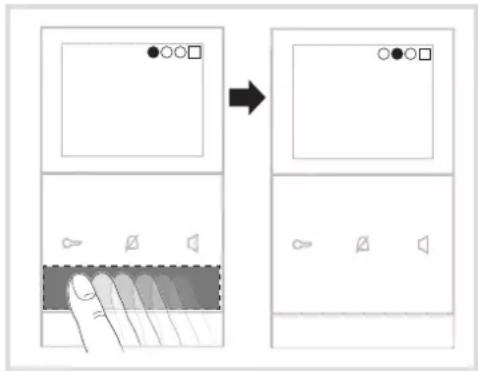

Image 3 : changer de page de menu
L'affi chage de la position menu (11) affi che la position actuelle pendant le changement de page.
| Affi chage de la position menu (11) | Page de menu |
| ●○○○○□ | (page d'accueil) |
| ○○○○○□ | fonctions spéciales ^4) |
| ○○○○○□ | réglages audio |
| ○○○○○□ | réglages vidéo |
| ○○○○○□ | service ^4) (réglages étendus) |
| ○○○○○■ | no problem(enregistrer / charger les réglages) |
4) verrouillable, s'affi che uniquement en cas d'activation
Tableau 3 : aperçu des pages de menu
Application 1 : appel de platine de rue
Le poussoir d'appel affecté est actionné à l'extérieur au niveau de la platine de rue.
Le poste intérieur signale un appel de platine de rue :
- La mélodie d'appel pour l'appel de platine de rue retentit.
- La LED clignote et la LED s'allume.
- Si une caméra est installé, l'écran affiche l'image vidéo de la platine de rue ayant émis l'appel. En haut à gauche (12) apparaît Porte avec l'adresse, par ex. Porte 01.
B'è poste intérieur signale l'appel de platine de rue pendant 90 secondes max.
Accepter l'appel de platine de rue et établir la conversation
- Appuyer sur la touche parler
Une conversation avec la platine de rue est établie.
La LED 📁 s'allume et reste allumée. La liaison de communication est établie (durée max.
d'une communication : 3 minutes). Le symbole « » s'affi che à l'écran.
- Pour terminer la conversation, appuyer sur la touche parler de noveau.
Met fi n à la liaison de communication et à la liaison vidéo.
Ou :
Ouvrir la porte
- Activer l'ouverture de la porte au moyen de la touche ⬇.
La porte de la platine de rue d'où provient l'appel est déverrouillée et peut être ouverte. Une conversation en cours se termine automatiquement env. 10 secondes après le déverrouillage.
Duverture de porte directe : dans les installations avec une seule platine de rue, la porte peut également être déverrouillée sans appel préalable de platine de rue, si la platine de rue est confi gurée de manière appropriée.
Allumer la lumière
La lumière (par ex. éclairage d'escalier) peut être allumée quand l'automatisme d'éclairage associé est raccordé à l'alimentation de bus avec relais.
L'écran affi che la page d'accueil.
- Appuyer sur le bouton poussoir de commande menu ⚙ (6).
La lumière s'allume ^1) .
1) requiert une installation adéquate
Couper le son de la sonnerie d'appel
Au besoin, il est possible de couper le son de la sonnerie d'appel.
Le poste intérieur est en mode Veille.
- Appuyer sur la touche Mule. La LED ∅ clignote. La mélodie d'appel est désactivée.
- Appuyer de nouveau sur la touche Mufe. La LED ∅ s'éteint. La mélodie d'appel est de nouveau activée.
i possible, ne pas couper le son trop long-temps pour éviter de manquer des appels de platine de rue.
Application 2 : appel d'étage
Lorsque le poussoir sonnette d'étage raccordé au poste intérieur est actionné, un appel d'étage est signalé :
La mélodie d'appel signalant un appel d'étage retentit au niveau du poste intérieur.
L'écran affiche : étage
D'il y a, dans l'appartement ou dans l'ensemble de bâtiment (c.-à-d. sur la même branche du système), jusqu'à 2 autres postes intérieurs ayant la même adresse, celles-ci signalent également l'appel d'étage (transfert d'appel d'étage ^5 ).
5) requiert un préréglage adéquat par l'installateur (voir Régler les modes de fonctionnement)
Application 3 : appel interne ^2)
Dans le système de communication de porte, les appels internes d'un poste intérieur à une autre sont possibles. Contrairement aux postes intérieurs Confort, seules les adresses fixes F/F et F/E sont disponibles comme destinations d'appel pour l'appel interne.
Initier un appel interne
L'écran est allumé et affiche la page d'accueil. L'adresse F/F ou F/E est réglée sur le poste intérieur à appeler.
- Avec le curseur du menu (10), ouvrir la page de menu fonctions spéciales avec un mouvement de balayage de droite à gauche.
(8) pour appeler le poste intérieur avec l'adresse F/F.
Ou :
- Utiliser la touche / pour sélectionner la fonction appel interne FE et la touche pour appeler le poste intérieur avec l'adresse F/E.
L'écran affiche : interne
Si l'appel interne est accepté au poste intérieur, la liaison de communication est établie.
- Appuyer de nouveau sur la touche parlerde l'une des deux postes intérieurs pour mettre fin à la connexion.
2) requiert un préréglage adéquat par l'installateur (voir Réglages étendus)
Réglages
Les pages 3 à 6 du menu (tableau 3) permettent de procéder à des réglages individuels.
Effectuer les réglages
L'appareil est allumé.
- Faire un mouvement de sliding répété avec le curseur du menu (10) pour ouvrir la page de menu souhaitée (tableau 3).
- Utiliser le bouton poussoir de commande menu √ / pour sélectionner le paramètre à modifier et valider avec la touche √.
- Utiliser les boutons poussoirs de commande / pour effectuer les réglages souhaités (par pressions successives ou en maintenant le bouton enfoncé).
- Avec la toucok, reprendre les réglages.
Enregistrer / charger les réglages
La page de menu no problem vous permet de sauvegaîcher, réglages
charger réglages vous permet de les rouvrir plus tard.
Une boîte de dialogue apparaît :
Ou :
• Annuler l'action avec
D L'option réglages par défaut rétablit l'état initial de l'appareil tel qu'il était au moment de la remise par l'installateur.
Réglages de l'écran
Sélectionner la langue
La langue de menu paramétrée en usine est l'anglais. Il est possible de la changer dans réglages vidéo
- Allumer l'appareil avec n'importe quelle touche logicielle (6, 7 ou 8) si ce n'est pas déjà fait.
- Faire deux mouvements de sliding de droite à gauche avec le curseur (10).
La page de menu Video settings (réglages vidéo) ○○○●○□, en anglais pour le moment, apparaît.
- Utiliser les touches de commande menu / ∧ pour choisir la langue et valider avec la touche OK
Régler l'écran
En mode Veille (écran allumé, pas d'appel), dans réglages vidéo on ne peut sélectionner d'abord que la langue. Si une image caméra s'affiche sur l'écran, il est également possible de régler les paramètres contraste, luminosité et couleur de l'écran par palier.
- Effectuer les réglages souhaités avec et les reprendre avec OK
Réglage audio
Il est possible de régler le volume de la sonnerie d'appel et la sensibilité microphone dans réglages audio. Il e également possible de choisir ici des mélodies d'appel et de les attribuer aux stations d'où proviennent les appels.
En fonction main-libre, la commutation entre entendre et parler est automatique en fonction du volume. Le comportement de commutation peut être optimisé en adaptant la sensibilité microphone. Cela permet de réduire l'influence des bruits parasites aux alentours du poste intérieur.
Le mieux est de procéder à l'ajustement au cours d'une conversation active.
- Daréglages audio, sélectionner l'option microphone.
- Régler la sensibilité microphone avec par paliers.
- Avec la touche, reprendre les réglages.
Activer la fonction Push-to-Talk
En mode Push-to-Talk, la commutation entre entendre et parler se fait manuellement à l'aide de la touche parler.
| Touche parler | Fonction Afficheur | |
| Maintenir la touche enfoncée | Parler | |
| Relâcher Entendre |
- En cas de liaison de communication active, maintenir la touche enfoncée pendant plus de 2 secondes.
Pour la conversation actuelle, l'appareil passe de la fonction main-libre au mode Push-to-Talk. Le symbole s'affiche dans la ligne d'état (5) de l'écran.
Pour terminer la conversation, appuyer sur le bouton Ⓕ.
Choisir et attribuer des mélodies d'appel
Vous pouvez choisir entre 16 mélodies d'appel différentes. Il est possible d'attribuer des mélodies d'appel individuelles pour les appels de platine de rue, les appels d'étage et les appels internes.
Au premier appel entrant, le poste intérieur crée une entrée mélodie appel pour chaque station d'où provient un appel ou pour le bouton d'étage qui y est raccordé. Cette entrée permet d'ouvrir et de modifier dans réglingué la produite.
- Utiliser / pour choisir l'entrée mélodie appel (par ex. mélovidé) pel porte x1 avec √.
La mélodie attribuée à la station retentit. - Utilisé pour écouter les autres mélodies d'appel jusqu'à trouver la mélodie souhaitée.
- Attribuer la mélodie d'appel avok.
D'est possible de créer ensuite un autre événement d'appel, par ex. un appel d'étage, et de lui attribuer sa propre mélodie d'appel en faisant la même manipulation.
Augmenter / réduire le volume de la sonnerie d'appel
Le volume de la sonnerie i peut lui aussi être réglé avec 3 niveaux dans réglages audio
Informations destinées aux électriciens
Assignation et préréglages
L'assignation de l'appareil et le réglage des modes de fonctionnement doivent être réalisés avant le montage au moyen d'interrupteurs rotatifs et de commutateurs DIP au dos de l'appareil (image 4).

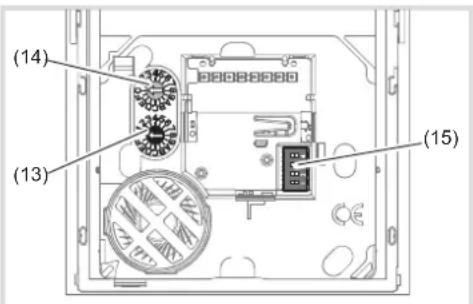

Image 4 : vue de derrière de l'unité de commande
(13) Interrupteur rotatif (noir) d'assignation d'adresse de groupe
(14) Interrupteur rotatif (bleu) d'assignation d'adresse interphone
(15) Commutateur DIP pour les modes de fonctionnement
Assigner l'appareil
Les deux interrupteurs rotatifs d'assignation (13), (14) permettent d'assigner le poste intérieur rapidement et simplement. L'adresse à paramétrer se compose de deux parties : l'adresse de groupe et l'adresse interphone. Elle doit être identique à l'adresse du bouton poussoir d'appel associé sur la platine de rue. L'image 5 montre un exemple de composition de l'adresse :


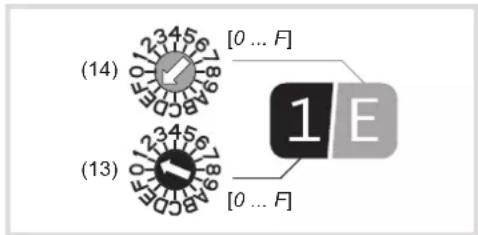

(14) (13) [0 ... F] 1 E [0 ... F]Image 5 : exemple d'adresse « 1/E »
- Sur l'interrupteur rotatif noir (13), régler l'adresse de groupe [0 ... F].
- Sur l'interrupteur rotatif bleu (14), régler l'adresse interphone [0 ... F].
D postes intérieurs avec réglage d'adresse identique peuvent être installées au maximum pour le mode parallèle.
Pour les platines de rue à assignation automatique de poussoir d'appel, voir aussi le mode d'emploi de la platine de rue. Pour les platines de rue avec interface pour poussoir / expanseur, voir le mode d'emploi de l'interface.
Régler le mode de fonctionnement
- Régler le commutateur DIP pour les modes de fonctionnement (15) suivant le tableau 4.
| Inter-rup-teurs | Fonction (réglage d'usine = OFF) | |
| 1 | OFF | Fonction main-libre : auto. Semi-duplex, passage possible en mode Push-to-Talk avec la touche parler |
| ON | Push-to-Talk : mode communication semi-du- plex manuel, réglé en permanence | |
| 2 | OFF | Transfert de l'appel d'étage bloqué |
| ON | Transfert de l'appel d'étage à max. 2 postes intérieurs ayant la même adresse sur la même branche | |
| 3 | OFF | Menu service disponible |
| ON | Menu service bloqué, ne s'affiche pas | |
| 4 | OFF | Mode normal, pas d'appel en parallèle à l'adresse interphone 0 |
| ON | Appel en parallèle à l'adresse interphone 0 avec adresse de groupe identique | |
Tableau 4 : réglages des commutateurs DIP
Montage et raccordement électrique
Avant le câblage, monter la platine support (3) au mur.
Un câble de bus 2 fils et, au besoin, une ligne de raccordement du bouton d'étage sont posés sur le lieu d'installation.
D'auteur de montage conseillée: 1,5 m.
- Détacher la pièce de renfort (16) de la platine support au niveau du point de moindre résistance.

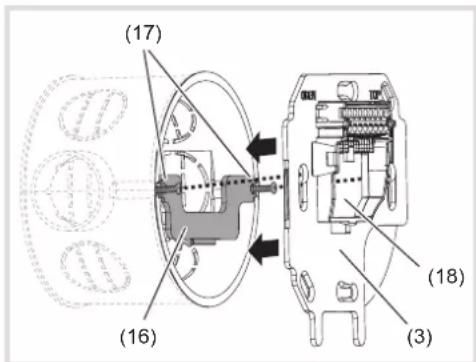

Pour le montage dans une boîte d'encastrement (image 6) :
- Poser la pièce de renfort (16) sur la boîte d'encastrement avec la zone lisse orientée vers l'avant et les ancres de fixation extérieures (17) posées sur les bossages pour vis de la boîte d'encastrement.
- Pré-ajuster la pièce de renfort avec 2 vis.
(16) Pièce de renfort
(17) Ancres de fixation
(18) Ouverture pour le passage des câbles
Pour le montage sans boîte d'encastrement :
- Marquer les trous de fixation avec la platine support (3). Tenir compte du repère de positionnement.
- Percer les trous de fixation et enficher des chevilles.
Pour les deux modes de montage :
- Faire passer un câble bus 2 fils dénudé dans l'ouverture centrale (18) de la platine support.
- Procéder également au raccordement du bouton d'étage associé.
- Fixer la platine support (3) au mur ou à la boîte d'encastrement avec au moins 2 vis. Tenir compte du repère de positionnement.
Raccordement de l'appareil

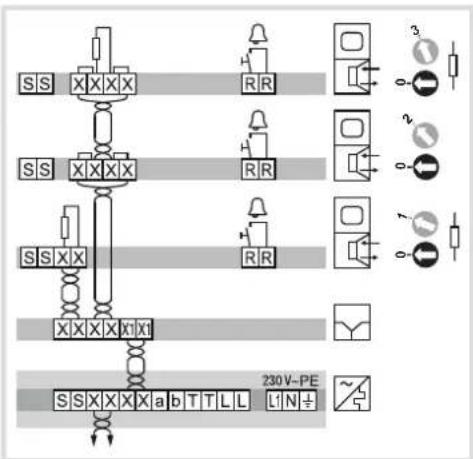

L'image 7 montre un schéma du raccordement des postes intérieurs vidéo à l'alimentation de bus du système :
Image 7 : raccordement à l'alimentation de bus
Poste intérieur vidéo
Distributeur vidéo 2 postes
Alimentation de bus
Paire de fi ls torsadés pour appareils 2 fi ls (recommandation : paire de fi ls blanc / jaune)
Ce principe permet de raccorder d'autres postes intérieurs vidéo et audio.
Pour des schémas de raccordement du système détaillés et des informations sur les câbles, voir le mode d'emploi de l'alimentation de bus.

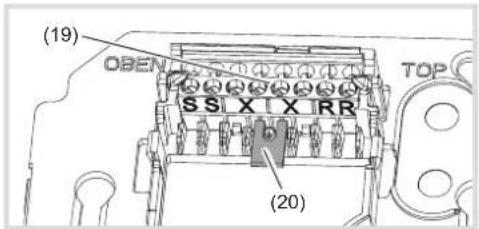

(20) Résistance terminale / terminaison
- Raccorder les brins dénudés du câble bus 2 fi ls aux bornes de raccordement X/X.
Les deux bornes X/X vont par deux (pontées) pour un câble bus 2 fi ls entrant et sortant (image 7).
- Si le poste intérieur n'est pas le dernier interphone de la branche / la ligne, retirer la résistance terminale / terminaison (20) des bornes X/X.
- Raccorder les boutons d'étage associés aux bornes de raccordement R/R.
Les bornes S/S servent à raccorder l'alimentation auxiliaire si nécessaire.

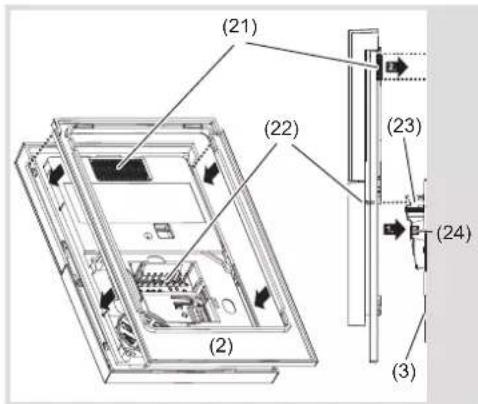

Monter le poste intérieur (écran et élément de commande) (image 9)
- Positionner correctement la plaque décorative (2) sur la face arrière du module de commande.
(21) Fixation Velcro (optional)
(22) Barrette à broches de l'élément de commande
(23) Prise multiple du bornier de raccordement (24) Crochet à encliquetage
- Lors du montage sur des murs lisses, il est possible d'utiliser la fi xation Velcro (21). Pour ce faire, retirer la feuille adhésive.
De support doit être propre et exempt de poussière pour l'utilisation de la fi xation Velcro. Ne pas utiliser sur des tapisseries délicates ou des surfaces ne présentant pas une bonne adhérence !
- Orienter le poste intérieur vers la platine support (3) avec la barrette de broches arrière (22) vers la prise multiple du bornier de raccordement (23).
- Brancher le poste intérieur à la platine support et appuyer doucement jusqu'au verrouillage des crochets à encliquetage (24).
- En cas d'utilisation de la fi xation Velcro : appuyer le poste intérieur en haut contre le mur à hauteur de la fi xation Velcro.
Réglages étendus
La page menu service des informations sur l'adresse d'appareil, le réglage du commutateur DIP actuel et la version du micrologiciel. Elle permet en outre des réglages étendus.
La connexion vidéo à la platine de rue vidéo est automatiquement établie en cas d'appel de platine de rue et automatiquement interrompue à la fin de l'appel.
Avec la fonction activation manuelle, l'activation de la caméra de la dernière platine de rue à avoir appelé peut être autorisée via le poste intérieur même sans appel de platine de rue.
Si l'option est cochée, le symbole caméra apparaît en bas à droite de la page d'accueil. La clé logicielle associée (8) permet d'allumer manuellement la caméra.
Si plusieurs platines de rue vidéo ou caméras supplémentaires sont installées sur la même ligne, il est possible de passer d'une image caméra à l'autre en appuyant plusieurs fois sur
Cet appareil ne convient pas à la vidéosurveillance !
Rechercher des caméras
La fonction recherche caméra lance une recherche pour déterminer toutes les caméras supplémentaires installées sur la ligne.
Attention : l'appel de cette fonction provoque la suppression de toutes les caméras de porte actuelles de la mémoire du poste intérieur. À chaque appel de platine de rue suivant, les caméras de porte sont alors à nouveau affectées.
Autoriser bloquer des adresses d'appel interne
Avant d'utiliser la fonction d'appel interne, activer les options appel interne FF et/ou appel interne FE en les cochant sur la page de menu service Si aucune des deux adresses d'appel interne n'a été activée, la barre de menu fonctions spéciales n'est pas disponible.
Réinitialisation au réglage d'usine
Le logiciel de l'appareil peut être réinitialisé au réglage d'usine. La confi guration du commutateur DIP reste inchangée.
- Danservice, sélectionner l'option réglages estinalider avec √
Une boîte de dialogue apparaît :
Ou :
• Annuler l'action avok.
Annexes
Caractéristiques techniques
Tension d'alimentation X/X par bus 22 ... 24 V=
Courant absorbé (en fonctionnement) max. 220 mA
Courant absorbé (en veille) ≈ 12 mA
Niveau de pression acoustique de la sonnerie d'appel via
le haut-parleur à 0,5 m de distance 78 dB(A)
Volume de conversation
(fonction main-libre) max. 65 dB(A)
Taille de l'écran TFT 3,5"
Résolution de l'écran graphique 320 x 240 px
Indice de protection IP30
Température de fonctionnement 5 °C ... 50 °C
Bornes de raccordement pour
section de conducteur max. 0,75 mm²
Dimensions avec
plaque décorative (L x H x P) 93 x 163,5 x 16 mm
Normes
Volume de la sonnerie d'appel
(signal) selon EN 50486
