REK302X - Interphone vidéo HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit interphone vidéo 2 fils
Marque	Hager
Modèle	REK302X
Technologie	2 fils (bus)
Fonction vidéo	Oui
Nombre de stations internes	0 (kit modulaire)
Nombre de haut-parleurs de porte	1
Type de montage	Pour boîtes aux lettres de 3e fabricants
Alimentation	Transformateur 230 V / 12 V, 18 VA
Accessoires inclus	ST320, RED011X, REU610X, REH312X
Panneau d'information	Non
Nombre de participants	Jusqu'à 16 (via module REH312X)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Alimentation basse tension 12 V, protection par transformateur de sécurité
Réparabilité	Modules remplaçables individuellement (ST320, RED011X, etc.)
Dimensions (approximatives)	Modules DIN : largeur 2 modules (36 mm) par élément
Poids (approximatif)	Environ 500 g (kit complet)

FOIRE AUX QUESTIONS - REK302X HAGER

Comment installer le kit REK302X ?

Installez le transformateur ST320 sur un rail DIN, puis connectez le RED011X pour l'alimentation de bus. Raccordez le module vidéo REU610X et le module d'appel REH312X selon le schéma fourni. Utilisez un câble 2 fils pour relier la platine de rue.

Puis-je utiliser ce kit avec une boîte aux lettres existante ?

Oui, le REK302X est conçu pour être intégré dans des boîtes aux lettres de 3e fabricants. Assurez-vous que l'espace permet d'accueillir les modules.

Combien de postes internes puis-je connecter ?

Ce kit ne contient pas de station interne. Vous pouvez ajouter des moniteurs compatibles Hager 2 fils (par exemple REU610X) via le bus.

Que faire si l'image vidéo n'apparaît pas ?

Vérifiez l'alimentation (transformateur ST320) et les connexions du bus. Assurez-vous que le câble 2 fils est correctement raccordé et que la platine de rue est alimentée.

Comment nettoyer les modules du REK302X ?

Utilisez un chiffon doux et sec. N'utilisez jamais de nettoyants liquides ou abrasifs qui pourraient endommager les composants électroniques.

Quelle est la portée maximale du câble 2 fils ?

La portée typique est de 50 à 100 mètres selon la section du câble. Pour de plus longues distances, utilisez un câble de section 0,75 mm² ou plus.

Le kit est-il compatible avec les serrures électriques ?

Oui, le module RED011X intègre un relais qui peut commander une gâche électrique (contact sec). Configurez-le selon les instructions.

Que contient exactement le kit REK302X ?

Le kit comprend : 1 transformateur ST320, 1 alimentation de bus RED011X, 1 module vidéo REU610X, 1 module de raccordement REH312X.

Puis-je ajouter plusieurs boutons d'appel ?

Oui, le module REH312X permet de connecter jusqu'à 16 boutons d'appel. Utilisez des boutons compatibles Hager.

Comment réinitialiser le système ?

Coupez l'alimentation du transformateur ST320 pendant 10 secondes, puis remettez sous tension. Le système redémarrera avec les paramètres d'usine.

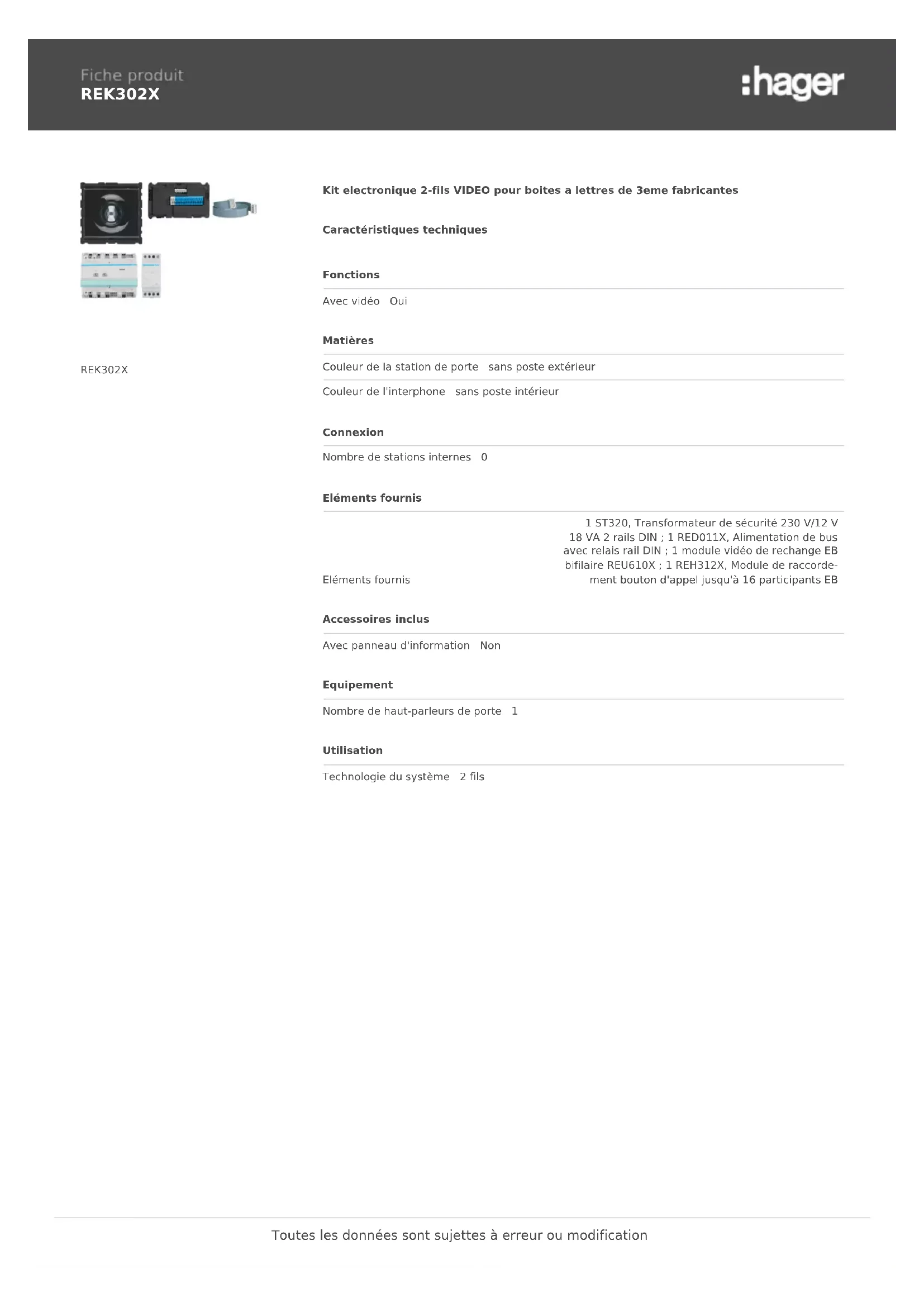

MODE D'EMPLOI REK302X HAGER

Kit electronique 2-fils VIDEO pour boites a lettres de 3eme fabricantes

Caractéristiques techniques

Fonctions

Avec vidéo Oui

Matières

Couleur de la station de porte sans poste extérieur

Couleur de l'interphone sans poste intérieur

Connexion

Nombre de stations internes 0

Eléments fournis

1 ST320, Transformateur de sécurité 230 V/12 V 18 VA 2 rails DIN ; 1 RED011X, Alimentation de bus avec relais rail DIN ; 1 module vidéo de rechange EB bifilaire REU610X ; 1 REH312X, Module de raccordement bouton d'appel jusqu'à 16 participants EB

Eléments fournis

Accessoires inclus

Avec panneau d'information Non

Equipement

Nombre de haut-parleurs de porte 1

Utilisation

Technologie du système 2 fils
