ECA 100 ipro VZC - Ventilateur Maico - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'extraction pour petites pièces
Marque	Maico
Modèle	ECA 100 ipro VZC
Diamètre nominal	100 mm
Diamètre de perçage requis	105 mm minimum
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	Environ 20 W (non spécifié)
Niveaux de vitesse	2
Débit d'air niveau 1	78 m³/h
Débit d'air niveau 2	92 m³/h
Temporisation de démarrage réglable	0 / 50 / 90 / 120 secondes
Durée de fonctionnement résiduel réglable	0 / 8 / 17 / 25 minutes

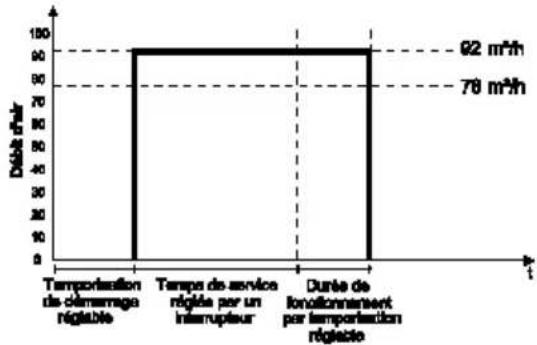

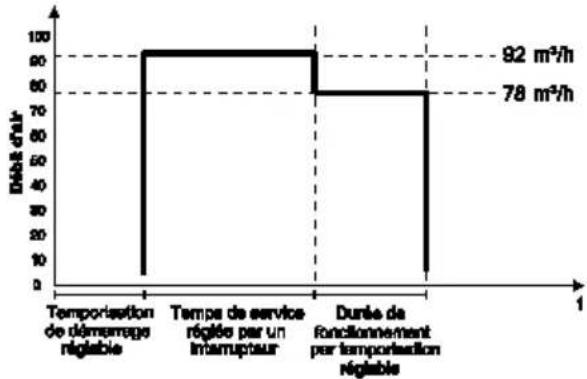

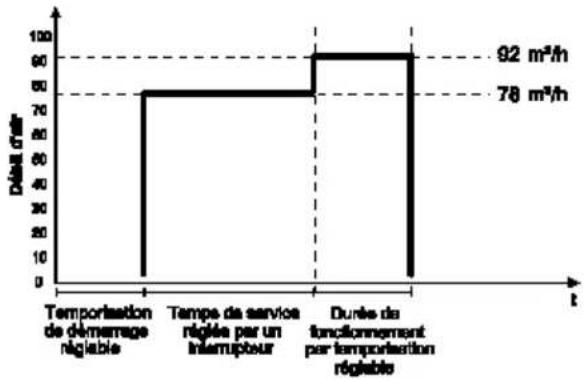

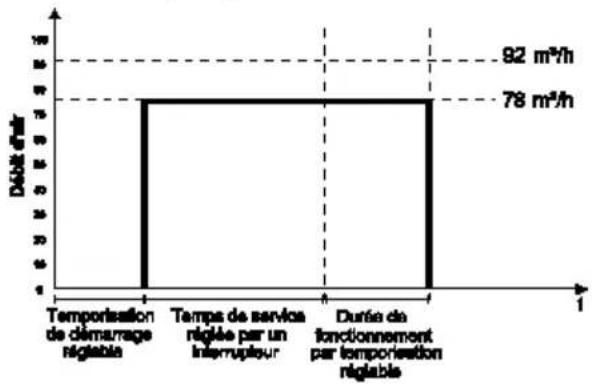

Programmes de commande	4 (Confort, Nuit, Économique, Power)
Capteurs intégrés	Aucun (version VZC avec temporisation)
Température maximale du fluide	+40 °C
Montage	Mural ou plafond
Entretien	Aucune maintenance nécessaire
Nettoyage	Caches lavables à l'eau, intérieur avec chiffon sec
Sécurité	Protection thermique, arrêt automatique en surchauffe
Réparabilité	Intervention réservée à un électricien qualifié
Câble secteur	5 x 1,5 mm² (NYM-O ou NYM-J)
Accessoires inclus	Cache de protection, cache design, bande en mousse

FOIRE AUX QUESTIONS - ECA 100 ipro VZC Maico

Comment régler la temporisation de démarrage ?

Appuyez sur la touche de réglage [11] (temporisation de démarrage) autant de fois que nécessaire pour que le voyant LED de la durée souhaitée s'allume. Attendez que le voyant clignote deux fois puis s'éteigne. La valeur est enregistrée pour le prochain cycle.

Comment régler la durée de fonctionnement résiduel ?

Appuyez sur la touche de réglage [12] (durée de fonctionnement par temporisation) autant de fois que nécessaire pour que le voyant LED de la durée souhaitée s'allume. Attendez que le voyant clignote deux fois puis s'éteigne. La valeur est enregistrée.

Que faire si le ventilateur ne s'arrête pas ?

Vérifiez d'abord si la durée de fonctionnement par temporisation est réglée (max. 25 minutes). Attendez la fin de ce délai ou réduisez-la via la touche [12]. Vérifiez également qu'aucune source de lumière parasite (témoin d'allumage) ne maintient l'appareil en marche.

Comment nettoyer le ventilateur ?

Avant tout nettoyage, coupez le fusible secteur. Nettoyez le cache [6] et le cache design [7] uniquement avec de l'eau, sans nettoyant agressif. L'intérieur du ventilateur se nettoie avec un chiffon sec. Pour les modèles K, ne forcez pas sur les lamelles.

Le ventilateur ne démarre pas, que faire ?

Vérifiez si la temporisation de démarrage est active (attendez jusqu'à 120 secondes). Contrôlez le fusible secteur. Si la turbine est bloquée, faites appel à un spécialiste. Pour les versions avec capteur, assurez-vous que le seuil de luminosité ou d'humidité est dépassé.

Puis-je installer le ventilateur en extérieur ?

Non, l'utilisation en extérieur est interdite. L'appareil est conçu pour une installation fixe à l'intérieur, dans des pièces comme salle de bains, toilettes, celliers, etc.

Quelle est la différence entre la version VZC et la version standard ?

La version VZC dispose d'une temporisation de démarrage et d'une durée de fonctionnement résiduel réglables, ainsi que de 4 programmes de commande. La version standard nécessite un commutateur double pour deux vitesses et n'a pas de temporisation intégrée.

Comment choisir le programme de commande ?

Les programmes (Confort, Nuit, Économique, Power) se sélectionnent via les cavaliers J4 et J5 sur l'électronique. Le programme Confort (réglage usine) utilise la vitesse 1 en utilisation et la vitesse 2 en temporisation. Consultez le chapitre 7.3 de la notice pour les réglages.

Que faire si la turbine est bloquée ?

Coupez le fusible secteur. Retirez le cache [6] et débloquez la grille intérieure via les crochets d'arrêt. Vérifiez l'hélice et nettoyez-la si nécessaire. Cette opération doit être réalisée par un spécialiste.

Le ventilateur s'allume de façon inopinée, pourquoi ?

Cela peut être dû à une tension parasite provenant d'un témoin d'allumage luminescent ou de câbles parallèles. La solution recommandée est de connecter un condensateur X2 (220 nF/250 V) sur le neutre.

MODE D'EMPLOI ECA 100 ipro VZC Maico

FR Instructions de montage et Mode d'emploi Aérateurs pour petites pièces

MAICO VENTILATOREN

ECA 100 ipro

• Aérateur pour petites pièces ECA 100 ipro
- Cache de protection de l'électronique
- Capteur (uniquement pour les versions F, H et B)
- Bande en mousse
- Notice de montage et d'utilisation

10. Fault rectification

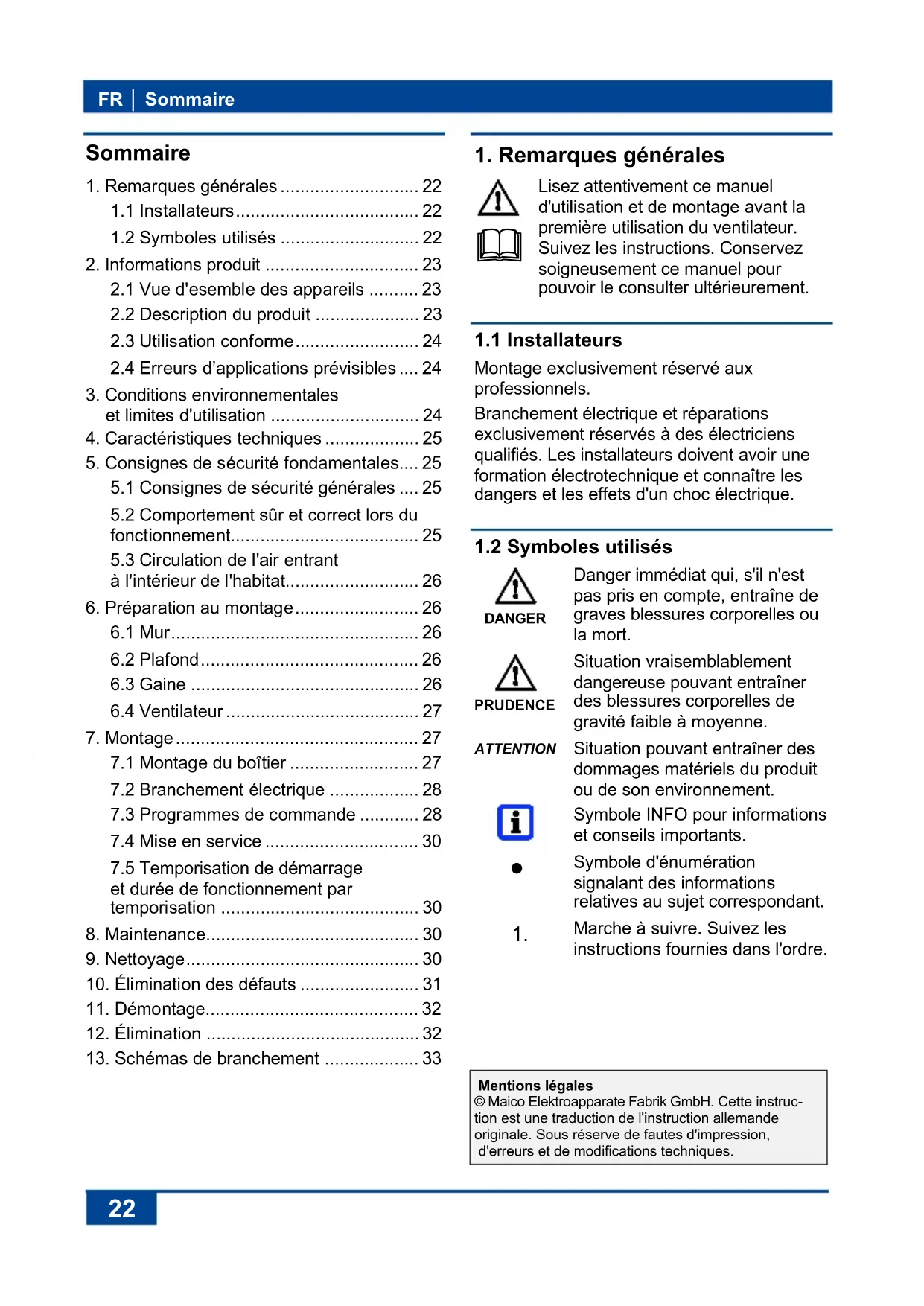

1. Remarques générales ...... 22

1.1 Installateurs.... 22

1.2 Symboles utilisés ...... 22

1. Informations produit .... 23

2.1 Vue d'ensemble des appareils ..... 23

2.2 Description du produit .... 23

2.3 Utilisation conforme.... 24

2.4 Erreurs d'applications prévisibles .... 24

1. Conditions environnementales et limites d'utilisation .... 24

2. Caractéristiques techniques ..... 25

3. Consignes de sécurité fondamentales.... 25

5.1 Consignes de sécurité générales .... 25

5.2 Comportement sûr et correct lors du fonctionnement.... 25

5.3 Circulation de l'air entrant à l'intérieur de l'habitat.... 26

1. Préparation au montage.... 26

6.1 Mur....26

6.2 Plafond.... 26

6.3 Gaine 26

6.4 Ventilateur 27

1. Montage 27

7.1 Montage du boîtier 27

7.2 Branchement électrique ...... 28

7.3 Programmes de commande ..... 28

7.4 Mise en service 30

7.5 Temporisation de démarrage et durée de fonctionnement par temporisation .... 30

1. Maintenance.... 30

2. Nettoyage....30

3. Élimination des défauts ...... 31

4. Démontage.... 32

5. Élimination ...... 32

6. Schémas de branchement .... 33

1. Remarques générales

Lisez attentivement ce manuel d'utilisation et de montage avant la première utilisation du ventilateur. Suivez les instructions. Conservez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

1.1 Installateurs

Montage exclusivement réservé aux professionnels.

Branchement électrique et réparations exclusivement réservés à des électriciens qualifiés. Les installateurs doivent avoir une formation électrotechnique et connaître les dangers et les effets d'un choc électrique.

1.2 Symboles utilisés

DANGER

Danger immédiat qui, s'il n'est pas pris en compte, entraîne de graves blessures corporelles ou la mort.

PRUDENCE

Situation vraisemblablement dangereuse pouvant entraîner des blessures corporelles de gravité faible à moyenne.

ATTENTION

Situation pouvant entraîner des dommages matériels du produit ou de son environnement.

●

Symbole INFO pour informations et conseils importants.

Symbole d'énumération signalant des informations relatives au sujet correspondant.

1.

Marche à suivre. Suivez les instructions fournies dans l'ordre.

Mentions légales

© Maico Elektroapparate Fabrik GmbH. Cette instruction est une traduction de l'instruction allemande originale. Sous réserve de fautes d'impression, d'erreurs et de modifications techniques.

2. Informations produit

2.1 Vue d'ensemble des appareils, figure A, B et C

1 Boîtier avec moteur
2 Hélice
3 Manchon de câble
4 Cache de l'électronique

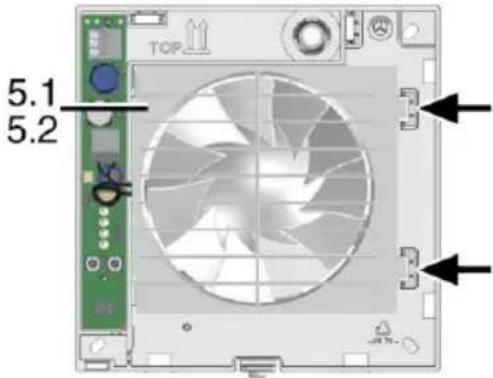

5 Grille intérieure fixe ou fermeture intérieure
5.1 Grille intérieure fixe
5.2 Fermeture intérieure à actionnement électr.
5.3 Bilame
6 Cache de protection
7 Cache design
8 Platines électroniques
8.1 Électronique standard
8.2 Électronique du capteur (uniquement pour les versions F, H et B)
8.3 Électronique VZC

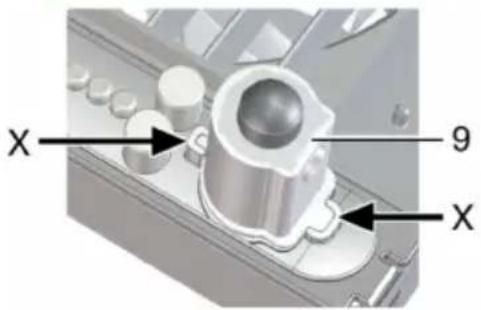

9 Capteurs
9.1 Capteur de mouvement « B »
9.2 Capteur de lumière « F »
9.3 Capteur d'humidité « H »
10 Voyant LED de temporisation de démarrage/durée de fonctionnement par temporisation
11 Touche de réglage de temporisation de démarrage
12 Touche de réglage de la durée de fonctionnement par temporisation

2.2 Description du produit

• Aérateur pour petites pièces pour la ventilation de pièces.
  • ECA 100 ipro avec grille intérieure fixe.
• ECA 100 ipro K avec fermeture intérieure à actionnement électrique.
• Deux niveaux de puissance en série.
• Versions

Standard : Utilisable à deux niveaux avec commutateur double courant optionnel.

VZC et KVZC : version avec temporisation de démarrage et durée de fonctionnement par temporisation.

F et KF : version avec capteur de lumière, temporisation de démarrage et durée de fonctionnement par temporisation. Luminosité de mise en marche/d'arrêt (au niveau de l'appareil) min. 30 lux/max. 1,7 lux.

H et KH : version avec commande en fonction de l'humidité (totalement automatique), temporisation de démarrage et durée de fonctionnement par temporisation.

B et KB : version avec capteur de mouvement et durée de fonctionnement par temporisation. Sans temporisation de démarrage. Zone de captage du détecteur de mouvement horizontale 100°/verticale 82°.

Version de l'appareil	Temporisation de démarrage [sec]	Durée de fonctionnement par temporisation [min.]	Câble d'alimentation secteur [mm2]	4 programmes de fonctionnement	Vitesse réglable
ECA 100 ipro			5 x 1,5		●
ECA 100 ipro VZC	0/50/90/120	0/8/17/25	5 x 1,5	●
ECA 100 ipro F	0/50/90/120	0/8/17/25	3 x 1,5	●
ECA 100 ipro H	0/50/90/120*	8/17/25**	3 x 1,5	■
ECA 100 ipro B		0/8/17/25	3 x 1,5 ●
ECA 100 ipro K			5 x 1,5		●
ECA 100 ipro KVZC	0/50/90/120	0/8/17/25	5 x 1,5	●
ECA 100 ipro KF	0/50/90/120	0/8/17/25	3 x 1,5	●
ECA 100 ipro KH	0/50/90/120*	8/17/25**	3 x 1,5	■
ECA 100 ipro KB		0/8/17/25	3 x 1,5 ●

En gras Etat de livraison

• Equipement standard
  ■ Avec commutateur d'éclairage optionnel 4 programmes disponibles

* Disponible en cas d'utilisation d'un commutateur optionnel.
** Durée de fonctionnement par temporisation 0 min disponible en cas d'utilisation d'un commutateur optionnel (tel qu'un s commutateur d'éclairage)

Fonctionnement de la commande en fonction de l'humidité pour les appareils H et KH

Après l'installation du ventilateur, celui-ci se règle sur l'humidité ambiante relative actuelle de la pièce. Cette valeur d'humidité est enregistrée comme première valeur de référence. Il n'est pas nécessaire d'entrer manuellement la valeur de référence.

Si l'humidité relative passe sous la valeur de référence pendant le fonctionnement, la nouvelle valeur saisie est alors enregistrée comme valeur de référence. La plus petite valeur de référence est de l'ordre de 48 % d'humidité relative.

Si l'humidité de la pièce augmente de 7 %, le ventilateur se met automatiquement en marche au niveau de puissance 1 (78 m³/h).

• Si l'humidité de la pièce continue à augmenter, le ventilateur passe au niveau de puissance 2 (92 m³/h).
• Sans augmentation de l'humidité, le ventilateur continue à fonctionner au niveau de puissance 1 jusqu'à ce que l'humidité repasse sous la valeur de référence enregistrée.

Si l'humidité est en-deçà de la valeur de référence, le mode fonctionnement par inertie démarre et continue jusqu'à écoulement du temps d'inertie réglé. Ensuite, la valeur de référence actuelle est enregistrée. Si la valeur de référence n'est pas dépassée par le bas pendant 60 minutes, l'appareil passe au mode de fonctionnement par inertie réglé puis s'arrête.

Les appareils H et KH peuvent aussi être commandés par commutateur d'éclairage. Avec « Lumière allumée »le programme de commande réglé démarre (→ Chap. 7.3). Le programme de commande a priorité sur le contrôleur d'humidité. Si la lumière est éteinte, l'appareil continue à fonctionner jusqu'à la fin du temps de fonctionnement par inertie résiduel. Ensuite, la priorité revient au contrôleur d'humidité qui commande l'appareil comme décrit précédemment.

2.3 Utilisation conforme

• Cet appareil est exclusivement réservé à l'usage domestique et similaires.
• Pour la ventilation des salles de bains, toilettes, réduits et celliers, bureaux, salles de fitness, vestiaires et pièces similaires.
• Le fonctionnement est uniquement autorisé aux conditions suivantes:
• les installations fixes dans les bâtiments.
• installation contre un mur ou plafond.
• conduction de l'air par puits ou tuyau.
• branchement électrique encastré.

- Le montage est autorisé en fenêtre avec kit FE 100/1, la connexion avec des gaines rectangulaire plate avec cadre d'entretoise ECA-DR.

2.4 Erreurs d'applications prévisibles

Maico décline toute responsabilité en cas de dommages résultant d'une utilisation non conforme. Ne jamais utiliser l'appareil :

• dans les installations individuelles d'extraction d'air conformes à la norme DIN 18017-3.
• à proximité de matières, liquides ou gaz inflammables.
• pour l'acheminement de produits chimiques, de gaz ou de vapeurs toxiques.
  • dans une atmosphère explosive.
• en extérieur.

3. Conditions environnementales et limites d'utilisation

• Température maximale admissible du fluide refoulé : + 40 °C
• Lors d'une utilisation avec des foyers dépendants de l'air ambiant, il faut veiller à une arrivée d'air suffisante. La différence de pression admissible au maximum par unité d'habitation est de 4 Pa.
• Résistance aux interférences conforme à la norme EN 55014-2 en fonction de la forme de l'impulsion et de la proportion d'énergie 1 000 à 4 000 V. En cas de fonctionnement avec tubes fluorescents, des mesures d'antiparasitage supplémentaires sont nécessaires (composants L, C ou RC, diodes de protection, varistors), ces valeurs risquant d'être dépassées.

- Recommandation: En cas d'utilisation d'un témoin d'allumage luminescent, connecter un condensateur X2 (220 nF/250 V) sur le neutre. Dans ce cas, l'installateur doit mettre à disposition le condensateur.

4. Caractéristiques techniques

Voir plaque signalétique.

5. Consignes de sécurité fondamentales

5.1 Consignes de sécurité générales

• Montage et branchement électrique doivent exclusivement être effectués par des spécialistes selon les instructions du Chap. 1.
• Lire attentivement le présent mode d'emploi avant la mise en service.
• Brancher exclusivement l'appareil sur une installation électrique permanente avec des câbles de type NYM-O ou NYM-J (3 x 1,5 mm² ou 5 x 1,5 mm²). Un dispositif de déconnexion du secteur avec au moins une ouverture de contact de 3 mm sur chaque pôle est nécessaire.

• Utiliser exclusivement l'appareil à la tension et à la fréquence indiquées sur la plaque signalétique.

• N'effectuer aucune modification sur l'appareil.

• Ne jamais utiliser l'appareil sans le cache de l'électronique [4] et le cache de protection [6].

5.2 Comportement sûr et correct lors du fonctionnement

Risque de blessure en présence d'objets dans le rotor. Ne jamais enfoncer d'objet dans l'appareil.

Risque de blessure par rotation de l'hélice. Ne pas s'approcher trop près de l'appareil afin d'éviter que les cheveux, les vêtements ou les bijoux ne soient happés.

- Danger pour les personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou psychiques restreintes ou ayant un manque de connaissance. L'installation, la mise en service, le nettoyage et l'entretien ne pourront être effectués que par des personnes qui sont conscientes des risques présentés par ces travaux et en mesure de les éviter. Les enfants ne doivent pas jouer avec l'appareil.

5.3 Circulation de l'air entrant à l'intérieur de l'habitat

• La circulation de l'air à l'intérieur de l'habitat doit être réalisée de telle manière que l'air en provenance de la cuisine, de la salle de bains et des toilettes ne puisse pas se propager dans les pièces de l'habitation.
• Une pièce à ventiler doit être équipé d'une entrée d'air libre et ne pouvant être fermée d'au moins 150 cm², par exemple la grille de ventilation MLK.

6. Préparation au montage

6.1 Mur

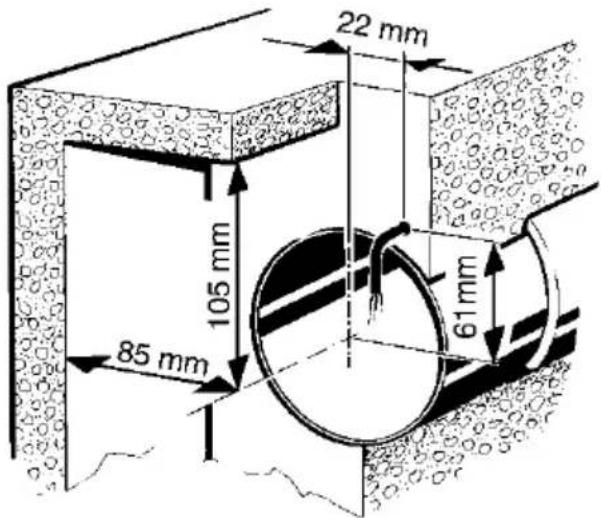

Respecter les écarts minimaux prescrits entre le mur et le plafond, selon l'illustration.

22 mm 105 mm 85 mm 61 mm

1. Assurer un support plan autour de l'appareil.

2. Pratiquer une percée dans la paroi ou percer des avant-trous. Diamètre minimal 105 mm.

Recommandation : Monter une gaine murale WH 100. Pratiquer une percée dans la paroi avec un diamètre minimal 115 mm.

Pour des percées carrées, utiliser la plaque de montage ZM 11.

1. Mettre en place le câble secteur (encastré) jusqu'au lieu de montage. Pour les écartements, voir ci-dessus. Ce faisant, faire sortir le câble secteur d'au moins 110 mm du mur.

6.2 Plafond

ATTENTION

Risque de court-circuit et d'endommagement de l'appareil résultant de la formation d'eau de condensation dans le boîtier du ventilateur.

Effectuer une isolation thermique des gaines d'air dans les règles de l'art.

Prévoir la conduite de sortie des condensats ou le collecteur de condensats dans la conduite de refoulement..

Préparations de montage comme décrit au chapitre 6.1.

6.3 Gaine

1. Ébarber les bords de l'intérieur de la gaine.
2. Préparations de montage comme décrit au chapitre 6.1.

6.4 Ventilateur

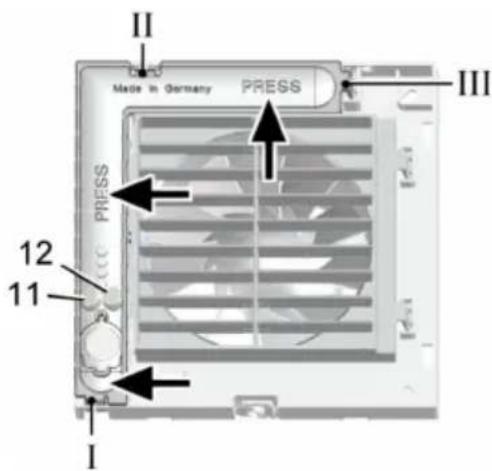

1. Déballer l'ECA et retirer le cache [6]. Pour détacher le cache, débloquer les crochets d'arrêt (→ flèche) avec un tournevis.

1. Mettre en place la bande de mousse jointe au centre des tiges.

Sur l'ECA 100 ipro H et KH mettre obligatoirement en place la bande de mousse, de façon à ce que les appareils n'attirent aucun air d'appoint.

7. Montage

Pour le montage avec le kit pour montage en fenêtre FE 100/1 ou le cadre d'entretoise ECA-DR → correspondante instructions de montage.

7.1 Montage du boîtier

1. Placer le boîtier [1] dans la percée/gaine murale (TOP = dessus).

TOP 3

1. Aligner le boîtier horizontalement et signaler les deux trous pour cheville (→ flèche).
2. Retirer le boîtier [1], percer des trous pour chevilles M6 de ∅ 6 mm, et enfoncer les chevilles.

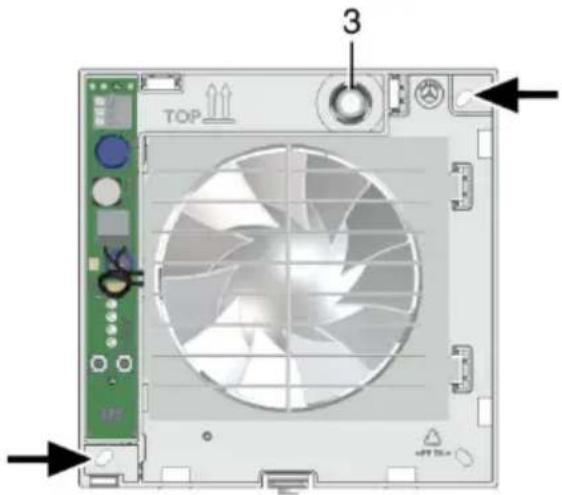

3. Faire sortir avec précaution le manchon de câble [3] hors du boîtier et le retirer.

ATTENTION

Risque de court-circuit et d'endommagement de l'appareil ! Risque de pénétration d'eau en cas d'insertion défectueuse du câble secteur dans le boîtier du ventilateur, ou en cas de montage non conforme du manchon de câble.

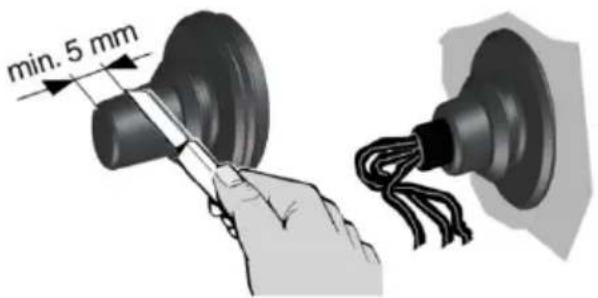

Découper le couvercle du manchon du câble [3] de façon à ce que le manchon entoure de près le câble secteur. Ce faisant découper le couvercle d'au moins 5 mm (il est alors plus facile de courber le câble secteur et de mettre correctement en place le cache de l'électronique [4]).

Installer le manchon du câble [3] dans les règles de l'art, réaliser le cas échéant une étanchéité sur place).

FR | 7. Montage

min. 5 mm

1. Mettre en place le manchon du câble [3] sur le boîtier.

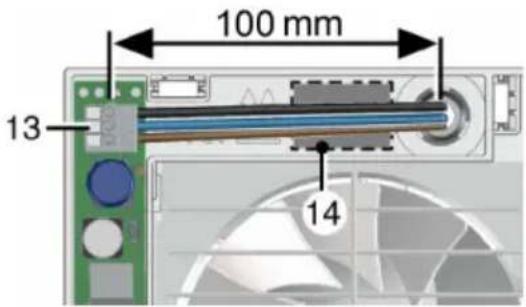

Mettre en place le câble secteur dans l'espace de raccord de façon à ce que le manchon du câble entoure complètement la gaine du câble. Faire en sorte qu'il ne dépasse pas trop avant dans l'espace de raccord.

7.2 Branchement électrique

DANGER

Risque d'électrocution.

Mettre le fusible secteur hors service.

ATTENTION

Endommagement de l'appareil en cas de court-circuit.

Isoler le conducteur de protection et les fils non utilisés.

1. Dans l'appareil, ne mettre en place que des brins seuls. Pour ce faire retirer la gaine du câble secteur sur une longueur de 100 mm. Dénuder chacun des fils sur 9 à 10 mm.
2. Mettre en place le boîtier [1] dans la percée murale/gaine murale et le fixer à l'aide de deux vis. Mettre en place le boîtier sans le tendre ni l'écraser. Prévoir du matériel de fixation de dimension suffisante.

100 mm 13 14

1. Raccorder électriquement le câble secteur sur le crampon élastique [13] selon l'illustration du schéma de raccordement [14]. Voir aussi les illustrations de commutation du chapitre 13.

Les appareils ECA 100 ipro en version standard peuvent être commandés par un double interrupteur. Sans double interrupteur, il est possible d'exploiter le ventilateur soi au niveau de puissance 1, soit au niveau 2 (voir les variantes de commutation au chapitre 13).

1. Contrôler la bonne assise du manchon de câble [3]. Il doit être bien étanchéifié.

7.3 Programmes de commande

• VZC, KVZC, F, KF, B et KB : Avec les cavaliers J4 et J5, il est possible de régler l'un des 4 programmes de commande suivants.
• H et KH : Avec les cavaliers J4 et J5 et l'interrupteur d'éclairage connecté conformément au Chapitre 13, il est possible de régler l'un des 4 programmes de commande suivants. Dès que le programme est activé, il a priorité sur le contrôleur d'humidité.
• Programme de confort (réglé en standard), programme nocturne, économique et le Powerprogramme.

J5 J4

1. Les cavaliers J4 et J5 permettent le réglage du programme choisi.

Programme de confort

• Niveau de puissance 1 pendant que la pièce est utilisée, niveau de puissance 2 lors de la durée de fonctionnement par temporisation.
  • J4 ponté, J5 ponté

Programme nocturne

• Niveau de puissance 2 pendant que la pièce est utilisée, niveau de puissance 1 lors de la durée de fonctionnement par temporisation.
  • J4 ouvert, J5 ouvert

Programme économique

• Niveau de puissance 1 lors du fonctionnement et du fonctionnement par temporisation.
  • J4 ouvert, J5 ponté

Powerprogramme

• Niveau de puissance 2 lors du fonctionnement et du fonctionnement par temporisation.
  • J4 ponté, J5 ouvert

1. Mettre en place le cache de l'électronique.

ATTENTION

Risque de court-circuit et d'endommagement de l'appareil ! Pénétration d'humidité si le cache de l'électronique est mise en place de manière incorrecte.

Appuyer fortement sur le cache de l'électronique de façon à ce que celui-ci soit étanche sur sa périphérie et qu'il soit plat.

Ne pas appuyer sur les touches de réglage [11] et [12].

1. Enfoncer le cache de l'électronique avec les trois tenons enfichables dans les alésages du boîtier I, II et III, jusqu'à enclenchement. Ce faisant, enfoncer le cache au niveau des flèches dans le boîtier jusqu'au blocage.

FR | 7. Montage

X 9 X

1. Pour les versions F, KF, H, KH, B et KB enfoncer le capteur livré [9] en position correcte (→ flèche X) dans le socle de raccordement.
2. Mettre le cache [6] en place.
3. Régler la temporisation de démarrage et durée de fonctionnement par temporisation selon les indications du chapitre 7.5.
4. Mettre en place le cache design [7] (→ page rabattable, illustration B).

7.4 Mise en service

1. Enclencher le fusible secteur.
2. Effectuer un test de fonctionnement.

7.5 Temporisation de démarrage et durée de fonctionnement par temporisation

Lors qu'on appuie pour la première fois sur la touche de réglage, la valeur actuellement réglée est affichée. Pendant le fonctionnement, les voyants LED sont éteints.

Pour les réglages effectués en usine, voir le tableau du chapitre 2.1.

1. Retirer le cache design [7] avec précaution (→ page rabattable, illustration B).

11 12

1. Régler la temporisation de démarrage : Appuyer sur la touche de réglage [11] aussi souvent que nécessaire pour que le voyant LED de la durée de temporisation de démarrage désirée s'allume. Attendre jusqu'à ce que le voyant LED clignote deux fois avant de s'éteindre. La valeur est alors enregistrée.
2. Régler la durée de fonctionnement par temporisation : Appuyer sur la touche de réglage [12] aussi souvent que nécessaire pour que le voyant LED de la durée de fonctionnement par temporisation s'allume. Attendre jusqu'à ce que le voyant LED clignote deux fois avant de s'éteindre. La valeur est alors enregistrée.

Les réglages deviendront effectifs dès le prochain processus d'activation (détecteur, interrupteur d'éclairage).

1. Mettre le cache design [7] en plac (→ page rabattable, illustration B).

8. Maintenance

L'appareil ne nécessite aucune maintenance.

9. Nettoyage

DANGER

Risque d'électrocution.

Mettre le fusible secteur hors service.

ATTENTION

Endommagement de l'appareil en cas d'utilisation d'un produit de nettoyage incorrect.

Ne nettoyer le cache [6] et le cache design [7] qu'avec de l'eau. N'utiliser aucun nettoyant agressif.

ATTENTION

Pour le ECA 100 ipro K : Risque de rupture en cas de nettoyage incorrectement effectué.

Attention lors du nettoyage. Ne pas ouvrir, fermer ou courber les lamelles de manière trop forte.

1. Ne nettoyer les pièces intérieures du ventilateur qu'avec un chiffon sec.
2. Si le cache design [7] est très sale, le retirer avec précaution du ventilateur (→ page rabattable, illustration B) et le nettoyer avec de l'eau.
3. Mettre le cache design [7] en place (→ page rabattable, illustration B).

10. Élimination des défauts

• Lors de tout dysfonctionnement, consulter un électrotechnicien !
• Les réparations sont exclusivement réservées à des électriens qualifiés !

DANGER

Risque d'électrocution.

En cas d'intervention sur le raccord électrique, déconnecter le fusible de secteur.

Dysfonctionnement
Cause Mesure

Le

ventilateur

ne se met

pas

en marche.

Temporisation de démarrage (max.120 secondes).

Attendre la fin de la durée de temporisation de démarrage et si nécessaire la réduire,→ chapitre 7.5.

Leventilateurne se metpasen marche.

Pas de tension du secteur.

Contrôler si le fusible secteur fonctionne correctement.

Le cas échéant, le mettre en service.

Leventilateurne se metpasen marche.

La turbine est bloquée.

Intervention devant être uniquement réalisée par un spécialiste :

Retirer le cache [6]. Débloquer la grille intérieure [5.1] ou la fermeture intérieure [5.2] via les crochets d'arrêt (voir flèche) et procéder au démontage. Vérifier l'hélice et la nettoyer le cas échéant.

5.1 5.2

Dysfonctionnement
Cause Mesure

Le ventilateur ne s'éteint pas.

Durée de fonctionnement par temporisation (max. 25 minutes).

Attendre la fin de la durée de fonctionnement par temporisation et si nécessaire la réduire → chapitre 7.5.

La protection thermique contre les surcharges du moteur met le ventilateur hors service

Le moteur est trop chaud.

Attendre que le moteur refroidisse. Le temps de refroidissement peut atteindre 10 minutes. L'appareil se remet automatiquement en marche après refroidissement.

Pour les appareils de la série K, les lamelles ne s'ouvrent ou ne se ferment pas.

1) Les lamelles sont très sales ou bloquées.

Nettoyer les lamelles. Vérifier qu'aucun objet ne se trouve entre les lamelles. Le cas échéant, le retirer.

2) Vérifier que le câblage est connecté correctement selon le schéma de raccordement no. 1 (niveau élevé), page 33. Connecter borne 1 et 2.

FR | 10. Élimination des défauts

Dysfonctionnement

Le ventilateur ne s'éteint pas ou le ventilateur s'allume de façon inopinée.

Cause Mesure

Cela peut provenir de la lueur du témoin d'allumage luminescent de l'interrupteur, ou des fils électriques installés en parallèle (induction), ou du transformateur, ou encore d'un autre composant électrique branché à la borne L1 et qui produit une tension provenant d'une haute impédance.

Recommendation : Connector le condensateur X2 (220 nF/250 V) au fil neutre.

1. Débloquer les caches (voir la flèche) et les retirer.
2. Retirer le cache de l'électronique [4] (3 tenons enfichables).
3. Retirer le câble secteur.
4. Démonter le ventilateur.

11. Démontage

Seul un électrotechnicien peut se charger du démontage.

DANGER

Risque d'électrocution.

Couper le fusible secteur avant le démontage.

PRUDENCE

Danger de brûlure en cas de contact avec le bilame (appareils de la série K).

Le bilame [5.3] est très chaud après mise hors service du ventilateur. Ne pas le toucher. Le temps de refroidissement peut atteindre 10 minutes.

12. Élimination

Ne pas éliminer avec le reste des déchets !

L'appareil contient certaines matières recyclables, mais aussi d'autres substances qui ne doivent pas être éliminées avec le reste des déchets.

L'appareil hors d'usage doit être éliminé conformément aux prescriptions en vigueur dans votre pays.

13. Schaltbilder / Wiring diagrams / Schémas de branchement

ECA 100 ipro, ECA 100 ipro K

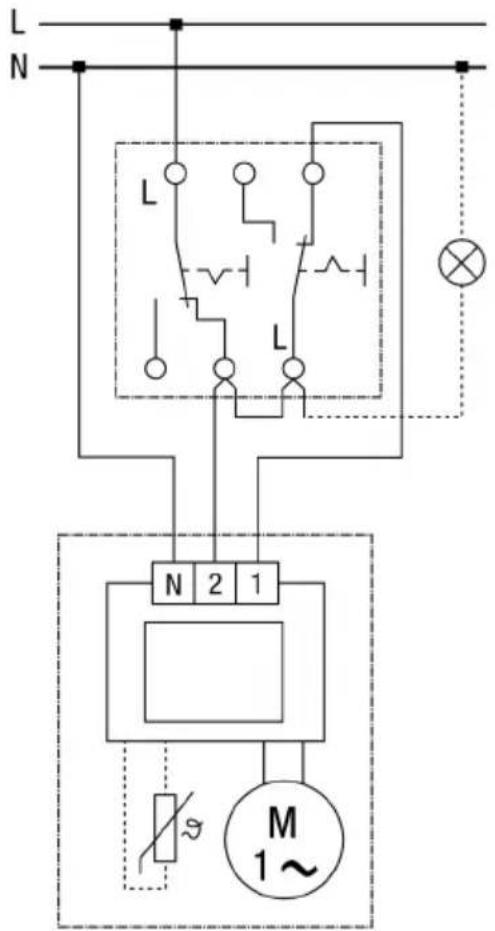

UK: Bridge terminal 1 and 2. Otherwise the internal shutter do not open. FR: Poser impérativement un cavalier entre les bornes 1 et 2 afin que la fermeture intérieure électrique s'ouvre.

ECA 100 ipro, ECA 100 ipro K

2 Drehzahlstufen (hohe und niedrige Stufe)
2 speed levels (high and low level)
2 niveaux de vitesse (niveau élevé et faible)
