MODE D'EMPLOI ECA 120 P Maico

FR Instructions de montage et Mode d'emploi Aérateurs pour petites pièces

MAICO

VENTILATOREN

ECA 120

10. Fault rectification

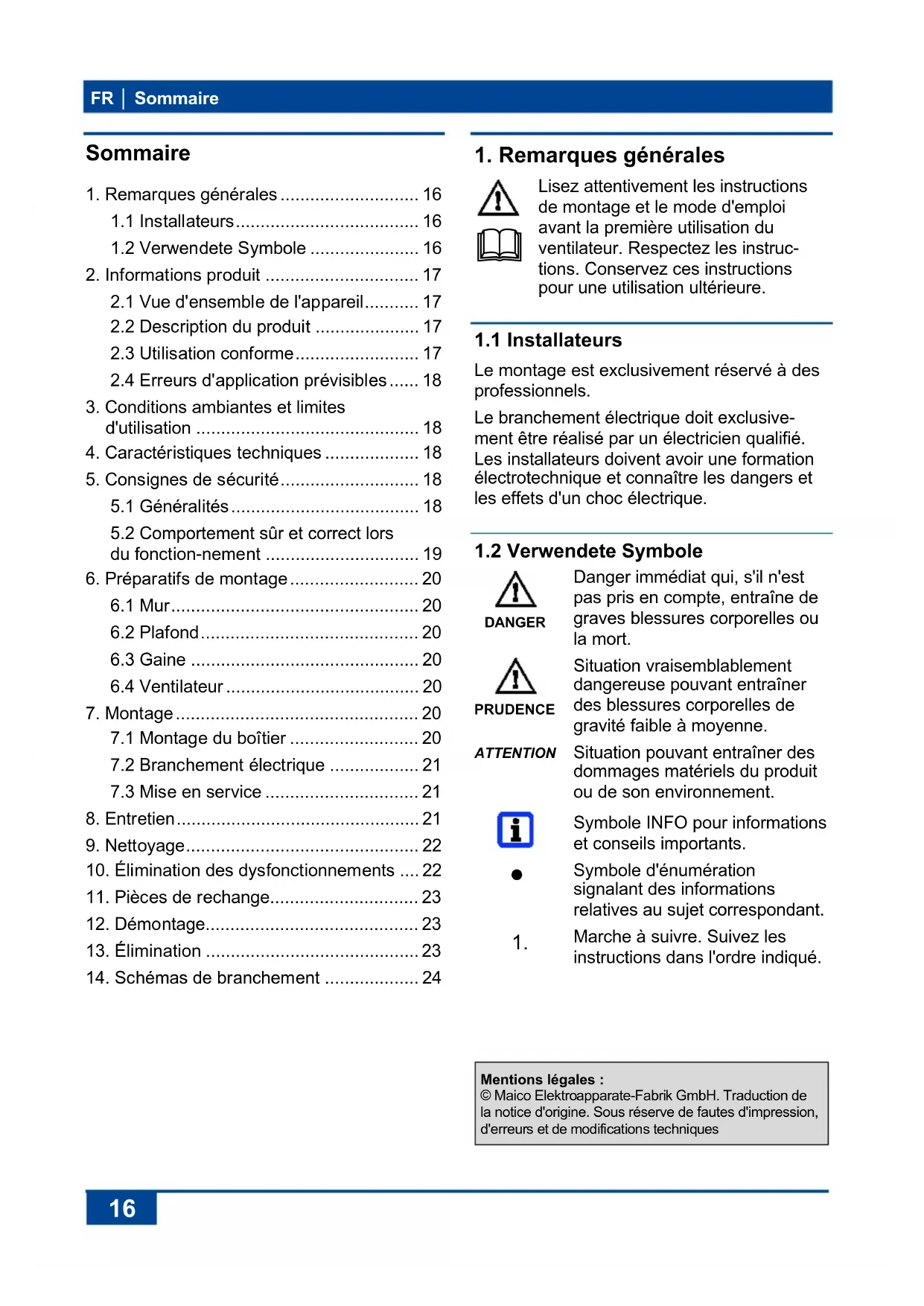

1. Remarques générales ...... 16

1.1 Installateurs.... 16

1.2 Verwendete Symbole 16

1. Informations produit 17

2.1 Vue d'ensemble de l'appareil...... 17

2.2 Description du produit .... 17

2.3 Utilisation conforme.... 17

2.4 Erreurs d'application prévisibles ..... 18

1. Conditions ambiantes et limites d'utilisation .... 18

2. Caractéristiques techniques ..... 18

3. Consignes de sécurité.... 18

5.1 Généralités.... 18

5.2 Comportement sûr et correct lors du fonction-nement .... 19

1. Préparatifs de montage 20

6.1 Mur....20

6.2 Plafond....20

6.3 Gaine 20

6.4 Ventilateur 20

1. Montage 20

7.1 Montage du boîtier 20

7.2 Branchement électrique ..... 21

7.3 Mise en service 21

1. Entretien....21

2. Nettoyage....22

3. Élimination des dysfonctionnements .... 22

4. Pièces de rechange.... 23

5. Démontage.... 23

6. Élimination ...... 23

7. Schémas de branchement ..... 24

1. Remarques générales

Lisez attentivement les instructions de montage et le mode d'emploi avant la première utilisation du ventilateur. Respectez les instructions. Conservez ces instructions pour une utilisation ultérieure.

1.1 Installateurs

Le montage est exclusivement réservé à des professionnels.

Le branchement électrique doit exclusivement être réalisé par un électricien qualifié.

Les installateurs doivent avoir une formation électrotechnique et connaître les dangers et les effets d'un choc électrique.

1.2 Verwendete Symbole

DANGER

Danger immédiat qui, s'il n'est pas pris en compte, entraîne de graves blessures corporelles ou la mort.

PRUDENCE

Situation vraisemblablement dangereuse pouvant entraîner des blessures corporelles de gravité faible à moyenne.

ATTENTION

Situation pouvant entraîner des dommages matériels du produit ou de son environnement.

Symbole INFO pour informations et conseils importants.

Symbole d'énumération signalant des informations relatives au sujet correspondant.

Marche à suivre. Suivez les instructions dans l'ordre indiqué.

Mentions légales :

© Maico Elektroapparate-Fabrik GmbH. Traduction de la notice d'origine. Sous réserve de fautes d'impression, d'erreurs et de modifications techniques

2. Informations produit

2.1 Vue d'ensemble de l'appareil, fig. B et C

1 Mousqueton
2 Manchon de câble arrière
3 Manchon de câble haut
4 Boîtier avec moteur
5 Platine électronique
5.1 Platine de base (standard, P, 24 V)
5.2 Platine VZ
5.3 Platine F
6 Réglette de bornier
7 Capot de protection des unités électroniques (VZ, KVZ, F, KF)
8 Couvercle de protection moteur
9 Hélice
10 ECA 120 K : Thermocouple bimétallique
11 ECA 120 K : Cache bimétallique
12 Grille intérieure/cadre de volet
S Vis (non fournie)

2.2 Description du produit

• ECA 120 avec grille intérieure fixe.
- ECA 120 K avec avec cadre de volet à commande électrique.

Versions

• Version standard : Commandée par interrupteur à fournir par le client. Appareil à vitesse variable.
• Version VZ avec interrupteur-temporisateur. Commandée par interrupteur à fournir par le client. Temporisation de démarrage env. 50 secondes et durée de fonctionnement par inertie env. 6 minutes. Appareil à vitesse non variable
• Version F avec commande photoélectrique, temporisation de démarrage env. 50 secondes et durée de fonctionnement par inertie env. 6 minutes. Utilisation adaptée aux personnes handicapées.

La commande photoélectrique active et désactive automatiquement le ventilateur. Luminosité de mise en marche sur l'appareil au minimum 30 lx, luminosité d'arrêt sur l'appareil au maximum 0,3 lx. Appareil à vitesse non variable

Les appareils F peuvent être commandés par interrupteur d'éclairage optionnel, indépendamment de l'éclairage. Le mode automatique démarre avec « Lumière allumée ». Si la lumière est éteinte, l'appareil continue à fonctionner jusqu'à la fin du temps de fonctionnement par inertie résiduel.

• Version P : avec interrupteur à tirette. Appareil à vitesse non variable
• Version 24 V avec basse tension de protection 24 V, 50 Hz. Commande par interrupteur optionnel. Combinaison possible avec interrupteur-temporisateur VZ 6, VZ 12 ou VZ 24 C (voir accessoires). Appareil à vitesse non variable.

2.3 Utilisation conforme

• ECA 120 et ECA 120 K sont des ventilateurs pour locaux de petites dimensions servant à la ventilation des pièces.
• Ces appareils sont exclusivement réservés aux usages domestiques et similaires.
• Ces appareils servent à ventiler les salles de bain, les toilettes, les cagibis et débarras, les caves, les maisons individuelles, les bureaux et locaux similaires.
• Le fonctionnement de la version 24 V est autorisé uniquement avec le transformateur de sécurité homologué TRE 50 (230 V/24 V). Monter les interrupteurs-temporisateurs entre l'interrupteur (230 V) et l'entrée du transformateur de sécurité selon le schéma de branchement.

FR | 2. Informations produit

- Le fonctionnement est uniquement autorisé aux conditions suivantes :

• Installation fixe à l'intérieur d'un bâtiment.
• Installation apparente au mur, plafond, gaine ronde.
• Circulation de l'air par gaine rectangulaire ou ronde.
• Branchement électrique fixe, montage apparent ou encastré.
• Distance suffisante par rapport au mur et au plafond selon fig. A.
• Appareil entièrement assemblé.

2.4 Erreurs d'application prévisibles

Maico décline toute responsabilité en cas de dommages découlant d'une utilisation non-conforme. Ne jamais utiliser l'appareil :

• dans des installations individuelles d'extraction d'air selon la norme DIN 18017-3.
• à proximité de matériaux, liquides ou gaz inflammables.
• pour l'acheminement de produits chimiques, de gaz ou de vapeurs agressifs.
  • dans des atmosphères explosives.
• à l'extérieur.
• en l'absence de protection de l'hélice contre les contacts selon EN ISO 13857 du côté soufflage.

3. Conditions ambiantes et limites d'utilisation

• Température maximale admise pour le fluide refoulé + 40 °C.

• La circulation de l'air à l'intérieur du logement doit être réalisée de telle manière que l'air en provenance de la cuisine, de la salle de bains et des toilettes ne puisse pas se propager dans les pièces d'habitation.

• La pièce à ventiler doit être équipée d'une section d'air entrant impossible à verrouiller et libre d'au moins 150 cm², p. ex. d'une grille de ventilation de porte MLK.

• Lors d'une utilisation avec des foyers dépendants de l'air ambiant, il faut veiller à une arrivée d'air suffisante. La différence de pression maximale par unité d'habitation est de 4 Pa.
• Appareils VZ, F, KVZ et KF : Résistance aux interférences conforme à la norme EN 55014-2 en fonction de la forme de l'impulsion et de la proportion d'énergie 1000 à 4000 V. En cas de fonctionnement avec tubes fluorescents, des mesures d'antiparasitage supplémentaires sont nécessaires (composants L, C ou RC, diodes de protection, varistors), ces valeurs risquant d'être dépassées.

4. Caractéristiques techniques

Voir plaque signalétique.

5. Consignes de sécurité

5.1 Généralités

• Avant le montage et la mise en service, prière de lire attentivement le présent Mode d'emploi.

• Montage et branchement électrique doivent exclusivement être effectués par des spécialistes selon les instructions du Chapitre 1.

• Lors de l'installation électrique et du montage de l'appareil, il convient de respecter les directives en vigueur. En Allemagne, il s'agit essentiellement de la norme DIN VDE 0100 avec les parties correspondantes.

• Brancher exclusivement l'appareil sur une installation électrique permanente avec des câbles de type NYM-O ou NYM-J (2 x 1,5 mm² ou 3 x 1,5 mm²). Dispositif de déconnexion du secteur avec au moins 3 mm d'ouverture de contact par pôle.
• Utiliser exclusivement l'appareil à la tension et à la fréquence indiquées sur la plaque signalétique.
• N'utiliser l'appareil qu'après son montage complet.
• Avant d'enlever la grille intérieure/le cadre de volet [8], couper l'appareil du secteur sur tous les pôles.
• Les modifications et transformations apportées sur l'appareil sont rigoureusement interdites et dégagent le fabricant de toute responsabilité et garantie.

5.2 Comportement sûr et correct lors du fonctionnement

Risque de blessure en présence d'objets dans le rotor. Ne jamais enfoncer d'objet dans l'appareil.

Risque de blessure par rotation de l'hélice. Ne pas s'approcher trop près de l'appareil afin d'éviter que les cheveux, les vêtements ou les bijoux ne soient happés.

- Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que par des personnes à capacités physiques, sensorielles ou mentales amoindries, ou encore manquant d'expérience et de connaissances, dans la mesure où elles sont surveillées, ont reçu les instructions nécessaires à un emploi en toute sécurité de l'appareil, et ont été mises en garde contre les dangers qu'il représente. Les enfants ne doivent pas jouer avec l'appareil. Les enfants sans surveillance ne doivent pas nettoyer l'appareil ou procéder à des travaux d'entretien revenant à l'utilisateur.

6. Préparatifs de montage

6.1 Mur

Respecter les distances minimum prescrites par rapport au mur et au plafond selon la fig. A.

1. Assurer un support plan au niveau du boîtier.

2. Pratiquer un perçage de cloison ou percer un avant-trou : diamètre minimal 120 mm.

Recommandation : utiliser une gaine murale WH 120. Pratiquer un perçage de cloison d'un diamètre minimum de 136 mm dans la paroi.

1. Poser le câble secteur selon la fig. A jusqu'au site de montage (montage apparent AP ou montage encastré UP). Respecter les écarts. Tenir compte de la longueur des câbles dans le boîtier.

6.2 Plafond

ATTENTION

Risque de court-circuit et d'endommagement de l'appareil résultant de la formation d'eau de condensation dans le boîtier du ventilateur. Effectuer une isolation thermique des gaines d'air dans les règles de l'art. Prévoir une évacuation de l'eau de condensation ou un collecteur de condensation dans la colonne montante.

Effectuer les préparatifs de montage comme décrit au Chapitre 6.1.

6.3 Gaine

1. Ébarber les bords de l'intérieur de la gaine.

ATTENTION Risque d'endommagement des gaines souples (tuyaux agrafés) par les crochets à ressort.

Avant le montage dans les gaines souples, rompre les mousquetons.

1. Le cas échéant, rompre les deux mousquetons [1].

2. Effectuer les préparatifs de montage comme décrit au Chapitre 6.1.

6.4 Ventilateur

1. Déballer l'appareil.

2. Déposer la grille intérieure/le cadre de volet [8]. Pour ce faire, déverrouiller les deux loquets (→ fig. D) avec un tournevis.

7. Montage

7.1 Montage du boîtier

1. Introduire le boîtier [4] dans le perçage de cloison/gaine murale/gaine.
2. Orienter le boîtier [4] à l'horizontale, marquer les deux trous pour les chevilles, percer des trous de ∅ 6 mm et y insérer les chevilles.

ATTENTION

Risque de court-circuit et d'endommagement de l'appareil. Si le câble secteur est mal introduit ou si le manchon de câble n'est pas monté dans les règles de l'art, de l'eau risque de s'introduire dans le boîtier du ventilateur et la protection n'est alors plus assurée.

Insérer le manchon de câble [2] ou [3] de manière à ce qu'il puisse enserrer de près le câble secteur (découpe ronde, pas de fente).

Introduire correctement les câbles sur/sous crépi des manchons de câbles prévus à cet effet.

1. Pousser avec précaution le manchon de câble [2] ou [3] hors du boîtier [4], le sortir et le percer d'un trou circulaire à l'aide d'un perçoir. Pour l'installation apparente, utiliser le manchon de câble [3], et le manchon de câble [2] pour l'installation encastré.
2. Introduire le manchon de câble déposé dans le boîtier selon les règles de l'art. Étanchéifier ce dernier sur le site si besoin est.
3. Poser le câble secteur dans l'espace de branchement de manière à ce que le manchon de câble enserre complètement l'enveloppe du câble.

7.2 Branchement électrique

DANGER

Danger de mort par électrocution.

Avant d'accéder aux bornes, couper tous les circuits d'alimentation électrique. Désactiver le fusible secteur, sécuriser contre toute remise en service intempestive et apposer un panneau d'avertissement de manière bien visible.

ATTENTION

Risque d'endommagement de l'appareil en cas de court-circuit.

Couper et isoler le conducteur de protection et les fils non utilisés.

ATTENTION

L'ouverture du cadre de volet (ventilateurs K) est gênée par les câbles qui dépassent.

Couper et isoler le conducteur de protection et les fils non utilisés.

ATTENTION

Risque d'endommagement de l'appareil par contact avec des composants menacés DES sur platine [5.2] / [5.3].

Éviter un contact direct des composants ou des surfaces de contact.

1. Désactiver le fusible secteur.
2. Ne poser que des fils de câbles individuels dans l'appareil. Retirer l'enveloppe du câble secteur et isoler les extrémités des fils.
3. Placer le boîtier [4] dans le mur/le plafond/la gaine et le fixer avec 2 vis [S].

Installer le boîtier sans tension ni écrasement. Le client doit fournir un matériel de fixation de dimension suffisante.

1. Brancher le câble secteur sur la réglette de bornier [6] selon le schéma de branchement du Chapitre 14 (2 ou 3 fils, selon la version). Pour le branchement en montage apparent « AP », utiliser la décharge de traction et la visser avec deux vis [13].
2. Contrôler le bon positionnement des manchons de câbles [2] et [3]. Ils doivent assurer une bonne étanchéité.
3. Appareils VZ et F : Enficher le capot de protection des unités électroniques [7] (→ fig. B).
4. Appuyer la grille intérieure/le cache de volet [8] de manière homogène sur le boîtier [4] jusqu'à ce qu'elle/qu'il encliquette dans les deux loquets (→ fig. D). Ne pas gauchir.

7.3 Mise en service

1. Activer le fusible secteur.
2. Effectuer un test de fonctionnement.

8. Entretien

L'appareil ne nécessite aucune maintenance.

9. Nettoyage

DANGER

Danger de mort par électrocution.

Avant d'accéder aux bornes, couper tous les circuits d'alimentation électrique. Désactiver le fusible secteur, sécuriser contre toute remise en service intempestive et apposer un panneau d'avertissement de manière bien visible.

ATTENTION

Avec ECA 120 K : rupture des lamelles en cas de nettoyage incorrect.

Nettoyer avec précaution. Ne pas trop ouvrir, fermer ou tordre les lamelles.

ATTENTION

Risque d'endommagement de l'appareil en cas d'utilisation de produits de nettoyage incorrects.

N'utiliser que de l'eau pour nettoyer la grille intérieure/le cache de volet [8]. Ne pas utiliser de produits de nettoyage décapants.

1. Désactiver le fusible secteur.
2. Nettoyer le ventilateur sale avec un tissu humide.
3. Si la grille intérieure/le cache de volet [8] est très sale, la/le déposer avec précaution (→ fig. D) et nettoyer avec de l'eau.
4. Remonter la grille intérieure/le cache de volet.
5. Activer le fusible secteur. Effectuer un test de fonctionnement.

10. Élimination des dysfonctionnements

Lors de tout dysfonctionnement, consulter un électricien qualifié. Les réparations sont exclusivement réservées à des électriens qualifiés.

DANGER

Danger de mort par électrocution.

Avant d'accéder aux bornes, couper tous les circuits d'alimentation électrique. Désactiver le fusible secteur, sécuriser contre toute remise en service intempestive et apposer un panneau d'avertissement de manière bien visible.

Dysfonctionnement	Cause / Mesure
Le ventilateur ne se met pas en marche.	Appareils VZ ou F :Attendre la temporisation de démarrage (env. 50 secondes).
Le ventilateur ne se met pas en marche.	Pas de tension du secteur.Contrôler si le fusible secteur fonctionne correctement. Le cas échéant, l'activer.
Le ventilateur ne se met pas en marche.	La turbine est bloquée.Uniquement réservé aux professionnels :Déverrouiller et déposer la grille intérieure/le cache de volet [8] (→ fig. D).Contrôler l'hélice, la nettoyer si besoin est.
Le ventilateur ne s'arrête pas.	Appareils VZ ou F :Attendre l'écoulement du temps d'inertie (env. 6 minutes).
La protection thermique contre les surcharges du moteur met le ventilateur hors circuit.Sur les appareils K, les lamelles ne s'ouvrent et ne se ferment pas.	Moteur trop chaud. Attendre le refroidissement du moteur. Le temps de refroidissement peut atteindre jusqu'à 10 minutes. L'appareil se remet automatiquement en marche dès qu'il a refroidi.Les lamelles sont très sales ou bloquées.Nettoyer les lamelles.Vérifier qu'aucun objet ne se trouve entre les lamelles. Le cas échéant, le retirer.

11. Pièces de rechange

Commande et montage des pièces de rechange uniquement par un installateur spécialisé.

Pos.	Désignation	N° de réf.
5.1	Platine de base :Types d'appareils standard, 24 V, K	F101.1010.9000
5.2	Platine VZ :Types d'appareils VZ + KVZ	0101.1257.0000
5.3	Platine F :Types d'appareils F + KF	0101.1255.0000
10	ECA 120 K :Thermocouple bimétallique	E180.0913.9100
12	ECA 120 :Grille intérieureECA 120 K :Cache de volet	0059.1010.90000059.1011.9001

Adressez vos questions à :

Seul un électricien spécialisé (→ Chapitre 1) peut se charger du démontage.

Danger de mort par électrocution.

Avant d'accéder aux bornes, couper tous les circuits d'alimentation électrique. Désactiver le fusible secteur, sécuriser contre toute remise en service intempestive et apposer un panneau d'avertissement de manière bien visible.

Risque de brûlure par contact avec le bilame [10] (appareils K).

Ne pas toucher le bilame [10]. Après la mise hors circuit du ventilateur, le bilame est très chaud. Le temps de refroidissement peut atteindre jusqu'à 10 minutes.

1. Désactiver le fusible secteur.
2. Déverrouiller et déposer la grille intérieure/le cache de volet [8] (→ fig. D).
3. Retirer le capot de protection des unités électroniques [7] et le câble secteur.
4. Démonter le ventilateur. Pour ce faire, repousser les deux crochet d'arrêt [1] hors de l'encliquetage et dégager le ventilateur avec précaution.

13. Élimination

Ne pas éliminer avec les ordures ménagères. L'appareil contient des substances recyclables ainsi que des substances qui ne doivent pas être mêlées aux ordures ménagères.

L'appareil hors d'usage doit être éliminé conformément aux prescriptions en vigueur dans votre pays.

14. Schaltbilder / Wiring diagrams / Schémas de branchement

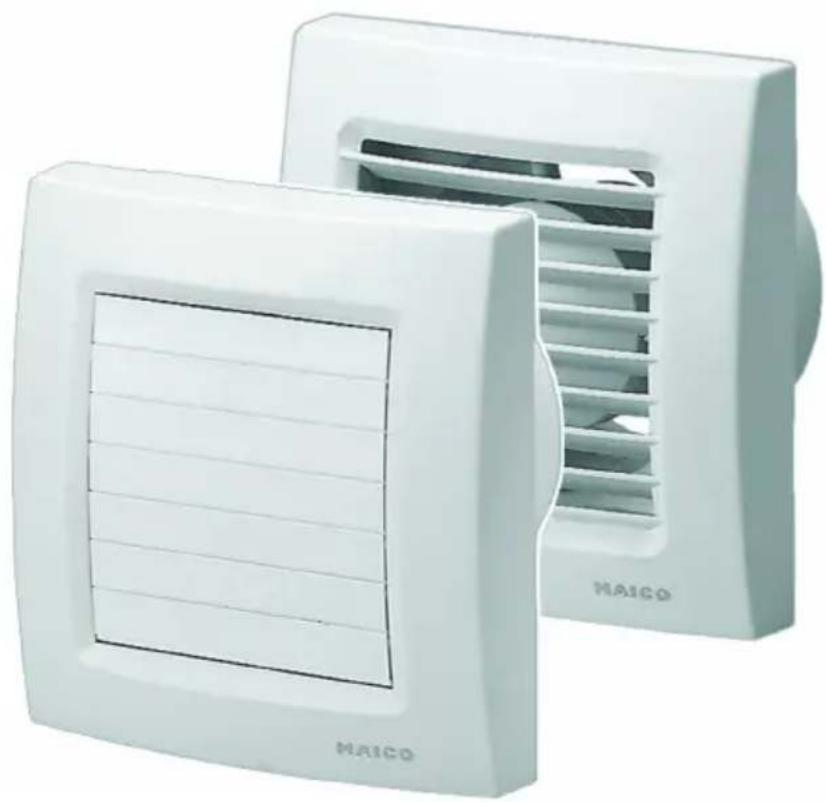

ECA 120
