Produkttyp	Ablüfter für kleine Räume
Marke	Maico
Modell	ECA 100 ipro VZC
Nenndurchmesser	100 mm
Erforderlicher Bohrdurchmesser	mindestens 105 mm
Versorgungsspannung	230 V ~ 50 Hz
Leistungsaufnahme	ca. 20 W (nicht spezifiziert)
Geschwindigkeitsstufen	2
Luftdurchsatz Stufe 1	78 m³/h
Luftdurchsatz Stufe 2	92 m³/h
Einstellbare Anlaufverzögerung	0 / 50 / 90 / 120 Sekunden
Einstellbare Nachlaufzeit	0 / 8 / 17 / 25 Minuten
Steuerprogramme	4 (Komfort, Nacht, Eco, Power)
Integrierte Sensoren	Keine (Version VZC mit Verzögerung)
Maximale Fluidtemperatur	+40 °C
Montage	Wand- oder Deckenmontage
Wartung	Keine Wartung erforderlich
Reinigung	Abdeckungen waschbar mit Wasser, Innenraum mit trockenem Tuch
Sicherheit	Thermischer Schutz, automatische Abschaltung bei Überhitzung
Reparierbarkeit	Eingriff nur durch qualifizierten Elektriker
Netzkabel	5 x 1,5 mm² (NYM-O oder NYM-J)
Mitgeliefertes Zubehör	Schutzabdeckung, Designabdeckung, Schaumstoffband

Häufig gestellte Fragen - ECA 100 ipro VZC Maico

Wie stelle ich die Anlaufverzögerung ein?

Drücken Sie die Einstelltaste [11] (Anlaufverzögerung) so oft, bis die LED der gewünschten Dauer leuchtet. Warten Sie, bis die LED zweimal blinkt und dann erlischt. Der Wert wird für den nächsten Zyklus gespeichert.

Wie stelle ich die Nachlaufzeit ein?

Drücken Sie die Einstelltaste [12] (Nachlaufzeit) so oft, bis die LED der gewünschten Dauer leuchtet. Warten Sie, bis die LED zweimal blinkt und dann erlischt. Der Wert wird gespeichert.

Was tun, wenn der Lüfter nicht stoppt?

Überprüfen Sie zunächst, ob die Nachlaufzeit eingestellt ist (max. 25 Minuten). Warten Sie das Ende dieser Zeit ab oder reduzieren Sie sie über Taste [12]. Überprüfen Sie auch, ob keine parasitäre Lichtquelle (Zündkontrollleuchte) das Gerät in Betrieb hält.

Wie reinige ich den Lüfter?

Vor der Reinigung die Netzsicherung unterbrechen. Reinigen Sie die Abdeckung [6] und die Designabdeckung [7] nur mit Wasser, ohne aggressive Reinigungsmittel. Die Innenseite des Lüfters wird mit einem trockenen Tuch gereinigt. Bei K-Modellen nicht mit Gewalt an den Lamellen ziehen.

Der Lüfter startet nicht, was tun?

Überprüfen Sie, ob die Anlaufverzögerung aktiv ist (warten Sie bis zu 120 Sekunden). Prüfen Sie die Netzsicherung. Wenn das Laufrad blockiert ist, wenden Sie sich an einen Fachmann. Bei Versionen mit Sensor stellen Sie sicher, dass die Helligkeits- oder Feuchtigkeitsschwelle überschritten ist.

Kann ich den Lüfter im Freien installieren?

Nein, die Verwendung im Freien ist nicht zulässig. Das Gerät ist für die feste Installation im Innenbereich vorgesehen, z.B. in Badezimmern, Toiletten, Abstellräumen usw.

Was ist der Unterschied zwischen der VZC-Version und der Standardversion?

Die VZC-Version verfügt über eine einstellbare Anlaufverzögerung und eine Nachlaufzeit sowie 4 Steuerprogramme. Die Standardversion benötigt einen Doppelschalter für zwei Geschwindigkeiten und hat keine integrierte Verzögerung.

Wie wähle ich das Steuerprogramm aus?

Die Programme (Komfort, Nacht, Eco, Power) werden über die Jumper J4 und J5 auf der Elektronik ausgewählt. Das Komfort-Programm (Werkseinstellung) verwendet Stufe 1 im Betrieb und Stufe 2 in der Verzögerung. Siehe Kapitel 7.3 der Anleitung für die Einstellungen.

Was tun, wenn das Laufrad blockiert ist?

Unterbrechen Sie die Netzsicherung. Entfernen Sie die Abdeckung [6] und entriegeln Sie das innere Gitter über die Arretierhaken. Überprüfen Sie das Laufrad und reinigen Sie es gegebenenfalls. Dieser Vorgang muss von einem Fachmann durchgeführt werden.

Der Lüfter schaltet sich unerwartet ein, warum?

Dies kann durch eine parasitäre Spannung von einer Leuchtstoff- oder Glimmlampe oder parallelen Kabeln verursacht werden. Die empfohlene Lösung ist, einen X2-Kondensator (220 nF/250 V) auf den Neutralleiter zu schalten.

BEDIENUNGSANLEITUNG ECA 100 ipro VZC Maico

DE Montage- und Betriebsanleitung Kleinraumventilatoren

Montage- und Betriebsanleitung	Mounting an Operating instructions	Instructions de montage et Mode d'emploi
Seite 2	Page 12	Page 22
Schaltbilder	Wiring diagrams	Schémas de branchement
Seite 33	Page 33	Page 33

Lieferumfang

• Kleinraumventilator ECA 100 ipro
• Elektronikabdeckung
• Sensor (nur bei Ausführungen F, H und B)
• Schaumstoffband
  • Montage- und Betriebsanleitung

Scope of delivery

Zusätzliche Informationen

Mit dem Smartphone direkt zum Produkt. Im Internet unter maico-ventilatoren.com.

A 1 2 3 4 5 5.1 5.2 6 7 8.1 8.2 8.3 8 B 9.1 9.2 9.3 9 HAICO

C 10 12:0 2:0 3:0 5:0 6:0 7:0 8:0 9:0 10:0 11 12

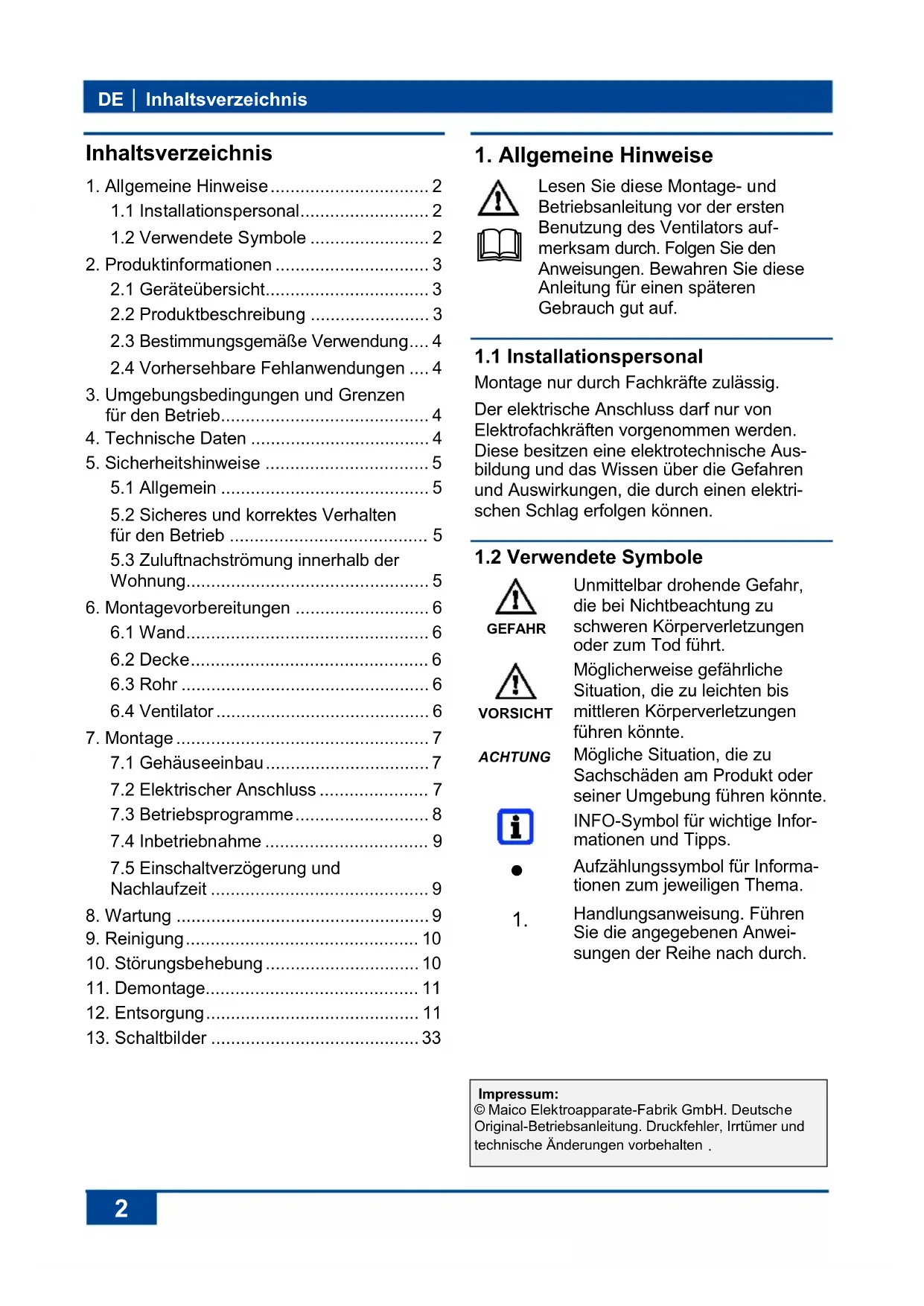

Inhaltsverzeichnis

1. Allgemeine Hinweise....2

2.1 Geräteübersicht.... 3

2.2 Produktbeschreibung 3

2.3 Bestimmungsgemäße Verwendung.... 4

2.4 Vorhersehbare Fehlanwendungen .... 4

1. Umgebungsbedingungen und Grenzen für den Betrieb...... 4

2. Technische Daten .... 4

3. Sicherheitshinweise .... 5

5.1 Allgemein 5

5.2 Sicheres und korrektes Verhalten für den Betrieb .... 5

5.3 Zuluftnachströmung innerhalb der Wohnung.... 5

1. Montagevorbereitungen 6

6.1 Wand....6

6.2 Decke....6

6.3 Rohr 6

6.4 Ventilator 6

1. Montage 7

7.1 Gehäuseeinbau 7

7.2 Elektrischer Anschluss ...... 7

7.3 Betriebsprogramme 8

7.4 Inbetriebnahme 9

7.5 Einschaltverzögerung und Nachlaufzeit 9

1. Wartung 9

2. Reinigung....10

3. Störungsbehebung 10

4. Demontage.... 11

5. Entsorgung.... 11

6. Schaltbilder 33

1. Allgemeine Hinweise

Lesen Sie diese Montage- und Betriebsanleitung vor der ersten Benutzung des Ventilators aufmerksam durch. Folgen Sie den Anweisungen. Bewahren Sie diese Anleitung für einen späteren Gebrauch gut auf.

Montage nur durch Fachkräfte zulässig.

Der elektrische Anschluss darf nur von Elektrofachkräften vorgenommen werden. Diese besitzen eine elektrotechnische Ausbildung und das Wissen über die Gefahren und Auswirkungen, die durch einen elektrischen Schlag erfolgen können.

1.2 Verwendete Symbole

GEFAHR

Unmittelbar drohende Gefahr, die bei Nichtbeachtung zu schweren Körperverletzungen oder zum Tod führt.

VORSICHT

Möglicherweise gefährliche Situation, die zu leichten bis mittleren Körperverletzungen führen könnte.

ACHTUNG

Mögliche Situation, die zu Sachschäden am Produkt oder seiner Umgebung führen könnte.

INFO-Symbol für wichtige Informationen und Tipps.

●

Aufzählungssymbol für Informationen zum jeweiligen Thema.

1.

Handlungsanweisung. Führen Sie die angegebenen Anweisungen der Reihe nach durch.

Impressum:

© Maico Elektroapparate-Fabrik GmbH. Deutsche Original-Betriebsanleitung. Druckfehler, Irrtümer und technische Änderungen vorbehalten.

2. Produktinformationen

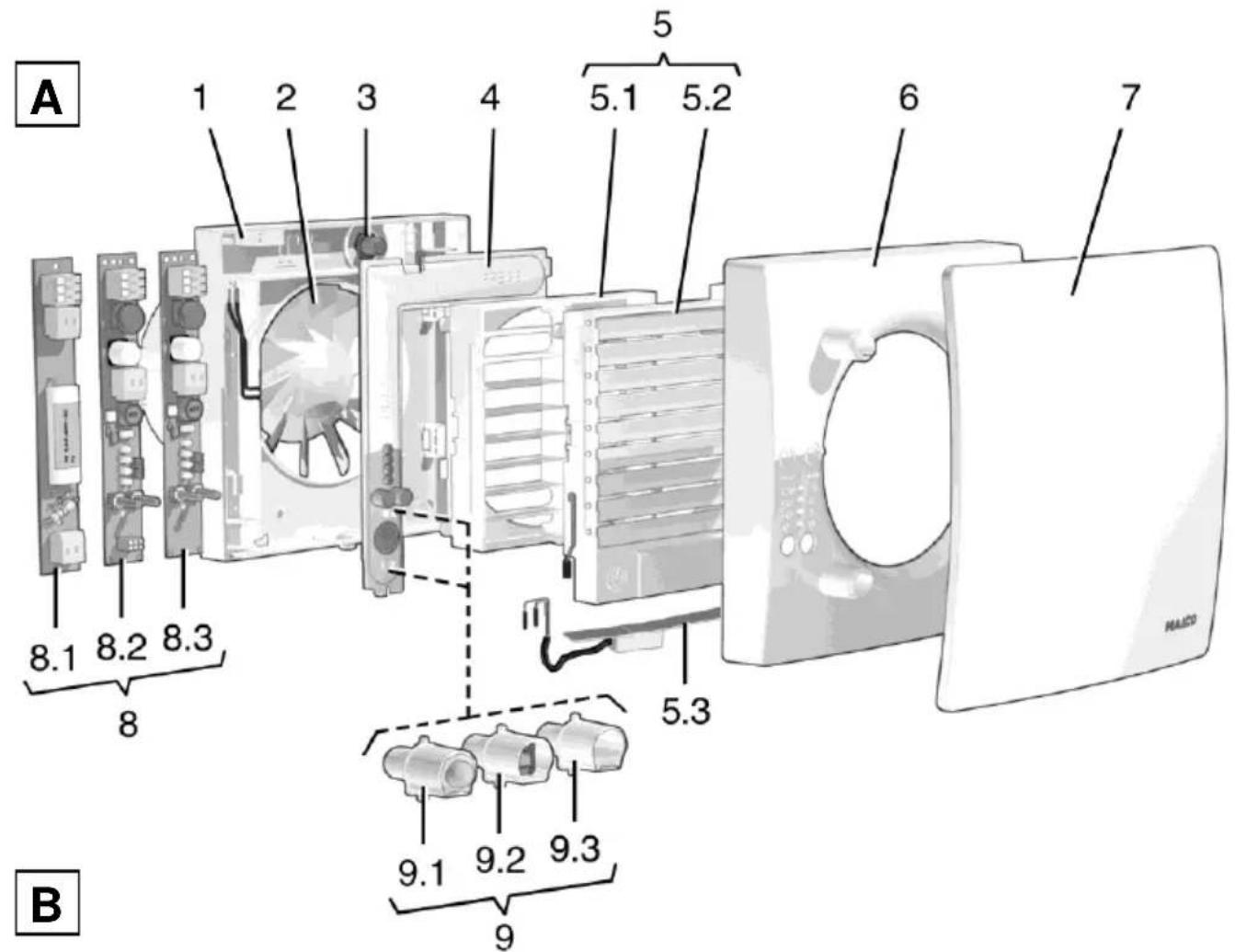

2.1 Geräteübersicht, Abb. A, B und C

1 Gehäuse mit Motor
2 Flügelrad
3 Leitungstülle
4 Elektronikabdeckung

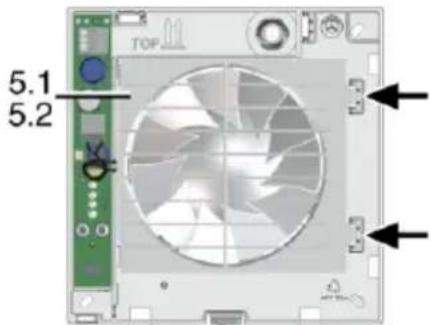

5 Innengitter oder Innenverschluss

5.1 Feststehendes Innengitter

5.2 Elektrisch betätigter Innenverschluss

5.3 Bimetall

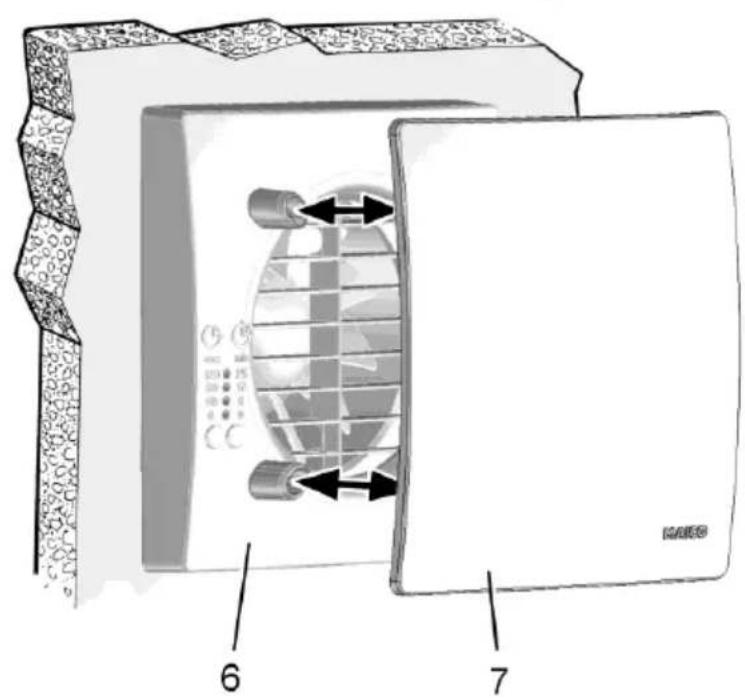

6 Abdeckung

7 Designabdeckung

8.2 Sensorelektronik (nur bei Ausführungen F, H und B)

8.3 VZC-Elektronik

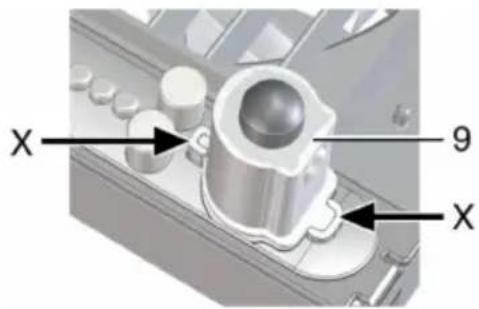

9 Sensoren

9.1 Bewegungssensor „B“

9.2 Lichtsensor „F“

9.3 Feuchtesensor „H“

10 LEDs Einschaltverzögerung/Nachlaufzeit

11 Einstelltaste Einschaltverzögerung

12 Einstelltaste Nachlaufzeit

2.2 Produktbeschreibung

• Kleinraumventilator zum Entlüften von Räumen.
• ECA 100 ipro mit feststehendem Innengitter.
• ECA 100 ipro K mit elektrisch betätigtem Innenverschluss.
• Zwei Leistungsstufen serienmäßig.

- Ausführungen

Standard: Zweistufig bedienbar mit optionalem Doppelschalter.

VZC und KVZC: Ausführung mit Einschaltverzögerung und Nachlaufzeit.

F und KF: Ausführung mit Lichtsensor, Einschaltverzögerung und Nachlaufzeit. Einschalthelligkeit (am Gerät) min. 30 Lux, Ausschalthelligkeit (am Gerät) max. 1,7 Lux.

H und KH: Ausführung mit Feuchtesteuerung (vollautomatisch), Einschaltverzögerung und Nachlaufzeit.

B und KB: Ausführung mit Bewegungsmelder und Nachlaufzeit. Ohne Einschaltverzögerung. Erfassungsbereich Bewegungsmelder horizontal 100°/vertikal 82°.

Geräte-ausführung	Einschalt-verzögerung [sek.]	Nachlaufzeit [min.]	Netzzuleitung [mm2]	4 Betriebs-programme	drehzahl-steuerbar
ECA 100 ipro	5 x 1,5	●
ECA 100 ipro VZC	0/50/90/120	0/8/17/25	5 x 1,5	●
ECA 100 ipro F	0/50/90/120	0/8/17/25	3 x 1,5	●
ECA 100 ipro H	0/50/90/120*	8/17/25**	3 x 1,5	■
ECA 100 ipro B		0/8/17/25	3 x 1,5	●
ECA 100 ipro K	5 x 1,5	●
ECA 100 ipro KVZC	0/50/90/120	0/8/17/25	5 x 1,5	●
ECA 100 ipro KF	0/50/90/120	0/8/17/25	3 x 1,5	●
ECA 100 ipro KH	0/50/90/120*	8/17/25**	3 x 1,5	■
ECA 100 ipro KB		0/8/17/25	3 x 1,5	●

fett Auslieferungszustand

- Serienausstattung

■ Mit optionalem Lichtschalter 4 Betriebsprogramme verfügbar

* Einschaltverzögerung bei Verwendung eines optionalen Schalters (z. B. Lichtschalter) verfügbar
** Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z. B. Lichtschalter) verfügbar

DE | 2. Produktinformationen

Funktion der Feuchtesteuerung bei H- und KH-Geräten

Nach Installation des Ventilators regelt sich dieser auf die aktuell vorherrschende Raumfeuchte (relative Feuchte) ein. Dieser Feuchtewert wird als erster Referenzwert gespeichert. Eine manuelle Vorgabe des Referenzwertes ist nicht nötig.

Sinkt die relative Feuchte während des Betriebs unter den Referenzwert ab, wird der neu ermittelte Wert als Referenzwert gespeichert. Der kleinstmögliche Referenzwert liegt bei 48 % relativer Feuchte. Steigt die Raumfeuchte um 7 % an, schaltet der Ventilator automatisch mit Leistungsstufe 1 (78 m³/h) ein.

• Steigt die Raumfeuchte weiter an, schaltet das Gerät in Leistungsstufe 2 (92 m³/h).
• Findet kein weiterer Anstieg statt, läuft das Gerät solange in Leistungsstufe 1 weiter, bis der gespeicherte Referenzwert wieder unterschritten wird.

Wird der Referenzwert unterschritten, startet der Nachlaufbetrieb mit der eingestellten Nachlaufzeit. Danach wird der aktuelle Referenzwert gespeichert. Wird der Referenzwert innerhalb von 60 Minuten nicht unterschritten, schaltet das Gerät in den eingestellten Nachlaufbetrieb und danach Aus.

H und KH Geräte können optional per Lichtschalter bedient werden. Bei „Licht an“ startet das eingestellte Betriebsprogramm (→ Kapitel 7.3). Das Betriebsprogramm hat Vorrang vor der Feuchteautomatik. Wird das Licht ausgeschaltet, läuft das Gerät weiter, bis die verbleibende Nachlaufzeit abgelaufen ist. Danach erhält die Feuchteautomatik wieder die höchste Priorität und steuert das Gerät wie zuvor beschrieben.

2.3 Bestimmungsgemäße Verwendung

• Dieses Gerät ist ausschließlich für den häuslichen Gebrauch und ähnliche Zwecke vorgesehen.
• Das Gerät dient zur Entlüftung von Bädern, WCs, Abstell- und Vorratsräumen, Ausstellungsräumen, Büros, Fitnessstudios, Umkleidekabinen und ähnlichen Räumen.

• Zulässig ist ein Betrieb nur bei:
- Festinstallation innerhalb von Gebäuden.
• Installation an Wand oder Decke.
- Luftführung über Schacht oder Rohr.
• elektrischem Unterputz-Anschluss.
- Einbau in Fenster mit Fenstereinbausatz FE 100/1, Anschluss an Flachkanäle mit Distanzrahmen ECA-DR zulässig.

2.4 Vorhersehbare Fehlanwendungen

Maico haftet nicht für Schäden durch bestimmungswidrigen Gebrauch. Gerät auf keinen Fall einsetzen:

• in Einzelentlüftungsanlagen nach DIN 18017-3.
• in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen.
• für die Förderung von Chemikalien, aggressiven Gasen oder Dämpfen.
  • in explosionsfähiger Atmosphäre.
• im Außenbereich.

3. Umgebungsbedingungen und Grenzen für den Betrieb

• Zulässige Höchsttemperatur des Fördermediums + 40 °C.
• Bei Betrieb mit raumluftabhängigen Feuerstätten muss für ausreichende Zuluftnachströmung gesorgt werden. Die maximal zulässige Druckdifferenz pro Wohneinheit beträgt 4 Pa.
• Störfestigkeit nach EN 55014-2 je nach Impulsform und Energieanteil 1000 bis 4000 V. Bei Betrieb mit Leuchtstoffröhren sind zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden, Varistoren), da diese Werte überschritten werden können.
• Empfehlung: Bei Betrieb an Schaltern mit Glimmlampe einen X2-Kondensator (220 nF/250 V) gegen Null verdrahten. Der Kondensator ist bauseitig bereitzustellen.

4. Technische Daten

Siehe Typenschild.

5. Sicherheitshinweise

5.1 Allgemein

• Montage und elektrischer Anschluss nur durch Fachkräfte gemäß Kapitel 1 zulässig.
• Diese Betriebsanleitung vor Inbetriebnahme aufmerksam durchlesen.
• Gerät nur an fest verlegte elektrische Installation mit Leitungen vom Typ NYM-O oder NYM-J (3 x 1,5 mm² oder 5 x 1,5 mm²) anschließen. Vorrichtung zur Trennung vom Netz mit mind. 3 mm Kontaktöffnung je Pol erforderlich.
• Gerät nur mit auf Typenschild angegebener Spannung und Frequenz betreiben.
• Keine Veränderungen am Gerät vornehmen.
• Gerät nie ohne Elektronikabdeckung [4] und Abdeckung [6] betreiben.

5.2 Sicheres und korrektes Verhalten für den Betrieb

Verletzungsgefahr bei Gegenständen im Flügelrad. Keine Gegenstände in das Gerät hineinstecken.

Verletzungsgefahr durch sich drehendes Flügelrad. Nicht zu nahe an das Gerät gehen, damit Haare, Kleidung oder Schmuck nicht in das Gerät hineingezogen werden können.

- Gefahren für Personen (auch Kinder) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen. Ventilator nur von Personen installieren, in Betrieb nehmen, reinigen und warten lassen, welche die Gefahren dieser Arbeiten sicher erkennen und vermeiden können. Kinder dürfen nicht mit dem Gerät spielen.

5.3 Zuluftnachströmung innerhalb der Wohnung

• Die Luftführung in der Wohnung muss so erfolgen, dass möglichst keine Luft aus Küche, Bad und WC in die Wohnräume überströmen kann.
• Ein zu entlüftender Raum muss mit einem unverschließbaren, freien Zuluftquerschnitt von mindestens 150 cm² ausgestattet sein, z. B. mit Türlüftungsgitter MLK.

6. Montagevorbereitungen

6.1 Wand

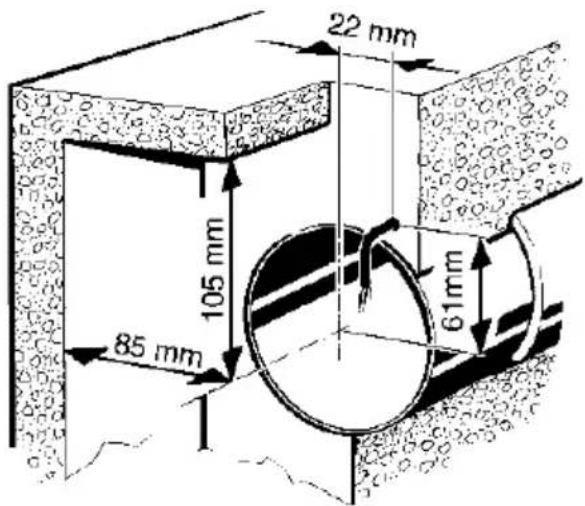

Vorgeschriebene Mindestabstände zur Wand und Decke gemäß Abbildung einhalten.

22 mm 105 mm 85 mm 61mm

1. Im Bereich des Gehäuses für einen ebenen Untergrund sorgen.

2. Wanddurchbruch anbringen oder Kernloch bohren: Mindestdurchmesser 105 mm.

Empfehlung: Wandhülse WH 100 einbauen. Wanddurchbruch mit Mindestdurchmesser 115 mm anbringen.

Bei rechteckigen Wanddurchbrüchen Montageplatte ZM 11 verwenden.

1. Netzleitung (Unterputz) bis an den Montageort verlegen, Abstandsmaße siehe oben. Dabei die Netzleitung mindestens 110 mm aus der Wand herausführen.

6.2 Decke

ACHTUNG

Kurzschlussgefahr und Gerätebeschädigung durch Kondenswasserbildung im Ventilatorgehäuse.

Lüftungsleitungen fachgerecht thermisch isolieren. Kondenswasserableitung oder Kondensatsammler in der Steigleitung einplanen.

Montagevorbereitungen wie in Kapitel 6.1 beschrieben vornehmen.

6.3 Rohr

1. Kanten der Rohrinnenseite entgraten.
2. Montagevorbereitungen wie in Kapitel 6.1 beschrieben vornehmen.

6.4 Ventilator

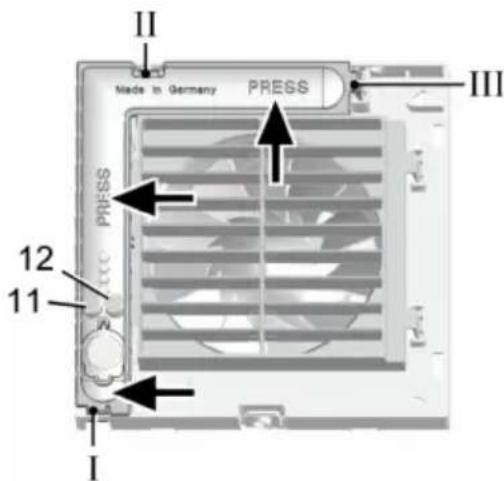

1. Gerät auspacken und Abdeckung [6] abnehmen. Zum Lösen der Abdeckung Rasthaken (→ Pfeil) mit Schraubendreher entriegeln.

1. Beigefügtes Schaumstoffband am Stutzen mittig anbringen.

An ECA 100 ipro H und KH unbedingt das Schaumstoffband anbringen, damit die Geräte keine Fehlluft von außen anziehen.

7. Montage

Bei Einbau mit Fenstereinbausatz FE 100/1 oder Distanzrahmen ECA-DR → zugehörige Montageanleitung.

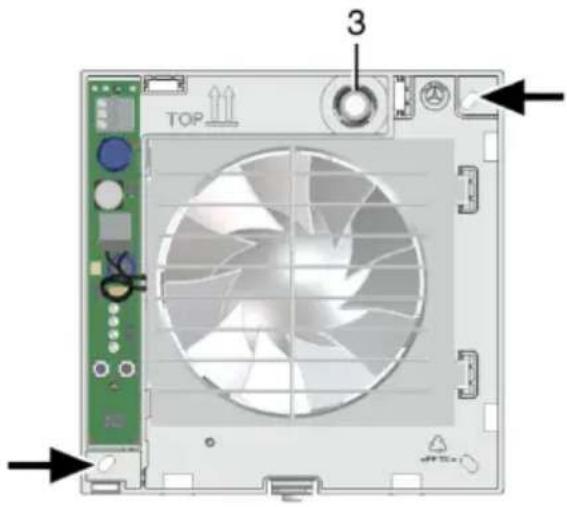

7.1 Gehäuseeinbau

1. Gehäuse [1] in Wanddurchbruch/Wandhülse stecken (TOP = oben).

TOP 3

1. Gehäuse waagerecht ausrichten und die beiden Dübellöcher (→ Pfeile) markieren.
2. Gehäuse [1] abnehmen, M6-Dübellöcher ∅ 6 mm bohren und Dübel einstecken.
3. Leitungstülle [3] vorsichtig aus dem Gehäuse drücken und herausnehmen.

ACHTUNG

Kurzschlussgefahr und Gerätebeschädigung. Eindringendes Wasser bei falscher Einführung der Netzleitung in das Ventilatorgehäuse oder bei nicht fachgerecht eingebauter Leitungstülle.

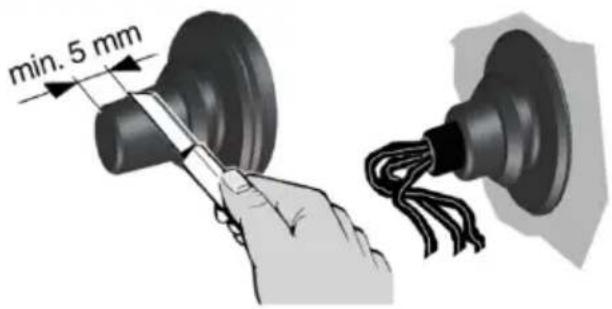

Kappe der Leitungstülle [3] so abschneiden, dass die Leitungstülle die Netzleitung dicht umschließt. Dabei die Kappe min. 5 mm abschneiden (Netzleitung lässt sich besser biegen und Elektronikabdeckung [4] korrekt aufsetzen).

Leitungstülle [3] fachgerecht anbringen, ggf. bauseitig abdichten.

min. 5 mm

1. Leitungstülle [3] in Gehäuse einsetzen.

Netzleitung so in den Anschlussraum führen, dass die Leitungstülle den Leitungsmantel komplett umschließt und nicht zu weit in den Anschlussraum hineinragt.

7.2 Elektrischer Anschluss

GEFAHR

Lebensgefahr durch Strom- schlag.

Netzsicherung ausschalten.

ACHTUNG

Gerätebeschädigung bei Kurzschluss.

Schutzleiter und nicht benötigte Adern isolieren.

1. Im Gerät nur Einzeladern verlegen. Dazu Mantel der Netzleitung auf einer Länge von 100 mm entfernen. Einzelne Adern auf 9 bis 10 mm abisolieren.
2. Gehäuse [1] in Wanddurchbruch/Wandhülse einsetzen und mit zwei Schrauben befestigen. Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Befestigungsmaterial verwenden.

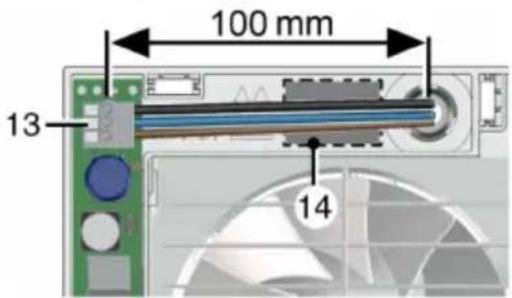

100 mm 13 14

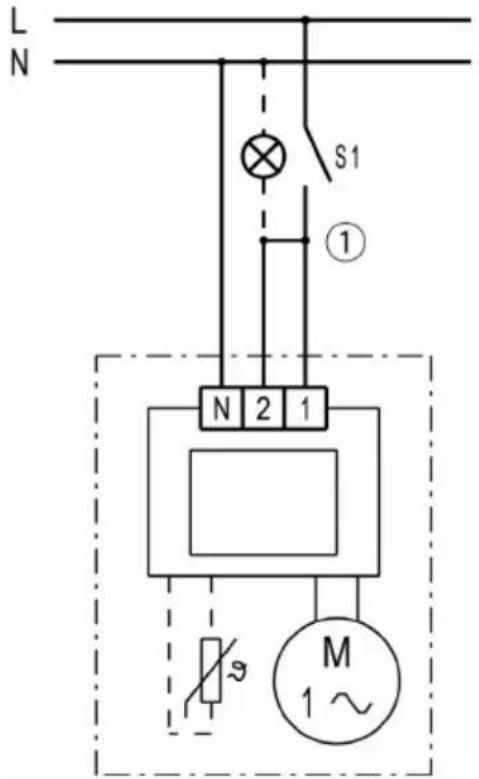

1. Netzleitung an Federklemme [13] gemäß Anschlussschaltbild [14] elektrisch anschließen, siehe auch Schaltbilder in Kapitel 13.

DE | 7. Montage

ECA 100 ipro-Geräte in Standardausführung sind mit Doppelschaltern zweistufig bedienbar. Ohne Doppelschalter lässt sich der Ventilator entweder in Leistungsstufe 1 oder in Leistungsstufe 2 betreiben, siehe Schaltungsvarianten in Kapitel 13.

1. Sitz der Leitungstülle [3] kontrollieren. Diese muss gut abdichten.

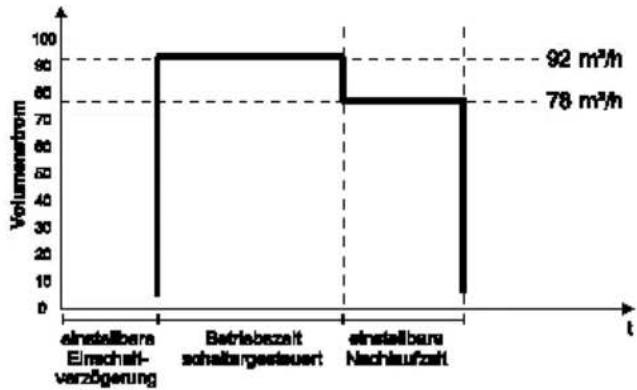

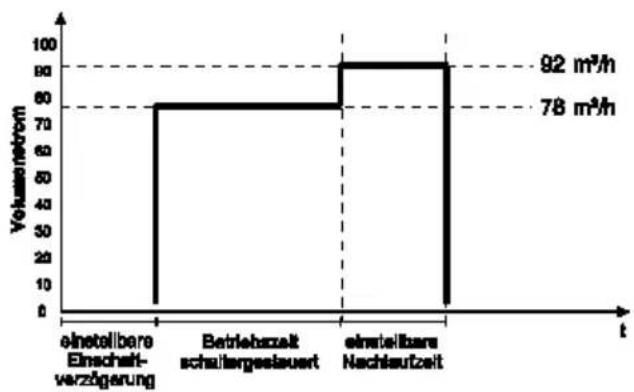

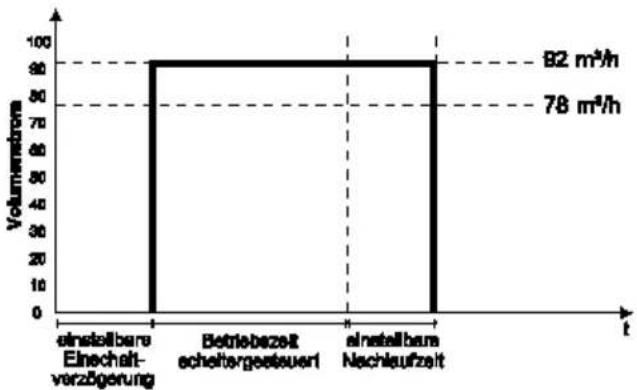

7.3 Betriebsprogramme

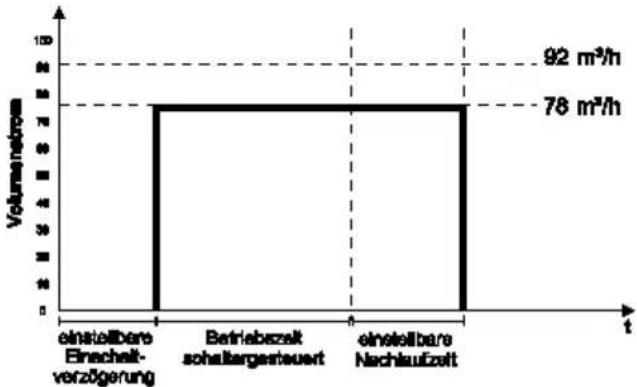

• VZC, KVZC, F, KF, B und KB: Mit Jumper J4 und J5 ist eines der 4 nachfolgenden Betriebsprogramme einstellbar.
• H und KH: Mit Jumper J4 und J5 und gemäß Kapitel 13 angeschlossenem Lichtschalter ist eines der 4 nachfolgenden Betriebsprogramme einstellbar. Wird dieses eingeschaltet, hat es Vorrang vor der Feuchteautomatik.
• Komfortprogramm (Auslieferungszustand), Nacht-, Spar- und Powerprogramm.

J5 J4

1. Mit Jumper J4 und J5 das gewünschte Betriebsprogramm einstellen.

Komfortprogramm

• Leistungsstufe 1 während der Raumnutzung, Leistungsstufe 2 während der Nachlaufzeit.
  • J4 gebrückt, J5 gebrückt

Nachtprogramm

• Leistungsstufe 2 während der Raumnutzung, Leistungsstufe 1 während der Nachlaufzeit.
  • J4 offen, J5 offen

Sparprogramm

• Leistungsstufe 1 bei Betrieb und Nachlauf.
  • J4 offen, J5 gebrückt

Powerprogramm

• Leistungsstufe 2 bei Betrieb und Nachlauf.
  • J4 gebrückt, J5 offen

1. Elektronikabdeckung anbringen.

ACHTUNG

Kurzschlussgefahr und Gerätebeschädigung. Eindringende Feuchtigkeit bei falsch eingesetzter Elektronikabdeckung.

Elektronikabdeckung fest an das Gehäuse drücken, so dass diese ringsum dichtend und plan anliegt. Dabei nicht auf die Einstelltasten [11] und [12] drücken.

1. Elektronikabdeckung mit den 3 Rastnasen in die Gehäuseaussparungen I, II und III stecken, bis diese einrasten. Dabei die Elektronikabdeckung an den Pfeil-positionen fest in das Gehäuse drücken.

X 9 X

1. Bei Geräteausführungen F, KF, H, KH, B und KB mitgelieferten Sensor [9] lagerichtig (→ Pfeile X) in den Anschlusssockel einstecken.
2. Abdeckung [6] anbringen.
3. Einschaltverzögerung und Nachlaufzeit gemäß Kapitel 7.5 einstellen.
4. Designabdeckung [7] anbringen (→ Ausklappseite, Abbildung B).

7.4 Inbetriebnahme

1. Netzsicherung einschalten.
2. Funktionstest durchführen.

7.5 Einschaltverzögerung und Nachlaufzeit

Beim ersten Drücken der Einstell-taste wird der aktuell eingestellte Wert angezeigt. Während des Betriebs sind die LED's aus.

Für Auslieferungszustand siehe Tabelle in Kapitel 2.1.

1. Designabdeckung [7] vorsichtig abnehmen (→ Ausklappseite, Abbildung B).

11 12

1. Einschaltverzögerung einstellen: Einstelltaste [11] so oft drücken, bis die LED der gewünschten Einschaltverzögerungszeit leuchtet. Warten, bis die LED zweimal blinkt und erlischt. Der Wert ist nun gespeichert.
2. Nachlaufzeit einstellen: Einstelltaste [12] so oft drücken, bis die LED der gewünschten Nachlaufzeit leuchtet. Warten, bis die LED zweimal blinkt und erlischt. Der Wert ist nun gespeichert.

Die Einstellungen werden beim nächsten Schaltprozess (Sensor, Lichtschalter) wirksam.

1. Designabdeckung [7] anbringen (→ Ausklappseite, Abbildung B).

8. Wartung

Das Gerät ist wartungsfrei.

9. Reinigung

GEFAHR

Lebensgefahr durch Strom- schlag.

Netzsicherung ausschalten.

ACHTUNG

Gerätebeschädigung bei falschem Reinigungsmittel.

Abdeckung [6] und Design-abdeckung [7] nur mit Wasser reinigen. Keine aggressiven Reinigungsmittel verwenden.

ACHTUNG

Bei ECA 100 ipro K: Lamellenbruch bei falschem Reinigen.

Vorsicht beim Reinigen. Lamellen nicht zu stark öffnen, schließen oder verbiegen.

1. Innenteile des Ventilators nur mit einem trockenem Tuch reinigen.
2. Bei stark verunreinigter Designabdeckung [7] diese vorsichtig abnehmen (→ Ausklappseite, Abbildung B) und mit Wasser reinigen.
3. Designabdeckung [7] anbringen (→ Ausklappseite, Abbildung B).

10. Störungsbehebung

• Bei jeder Störung eine Elektrofachkraft hinzuziehen.
• Reparaturen sind nur durch Elektrofachkräfte zulässig.

GEFAHR

Lebensgefahr durch Strom- schlag.

Vor Arbeiten am elektrischen Anschluss die Netzsicherung ausschalten.

Störung

Ventilator schaltet nicht ein.

Ursache, Maßnahme

Einschaltverzögerung (max. 120 Sekunden). Einschaltverzögerung abwarten und ggf. reduzieren, → Kap.7.5.

Ventilator schaltet nicht ein.	Keine Netzspannung.Prüfen, ob die Netzsicherung ausgefallen ist. Diese ggf. einschalten.
Ventilator schaltet nicht ein.	Laufrad blockiert.Nur durch Fachkraft zulässig:Abdeckung [6] abnehmen.Innengitter [5.1] oder Innenverschluss [5.2] über Rasthaken (→ Pfeile) entriegeln und ausbauen. Flügelrad überprüfen und ggf. reinigen.

5.1 5.2

Ventilatorschaltetnicht aus.	Nachlaufzeit (max.25 Minuten).Nachlaufzeit abwarten undggf. reduzieren, → Kap. 7.5.
ThermischerÜberlastungsschutz desMotors schaltet den Ventilator aus.	Motor zu heiß.Warten, bis der Motor abgekühlt ist. Die Abkühlzeit kannbis zu 10 Minuten betragen.Gerät schaltet nach Abkühlung selbsttätig wieder ein.
BeiK-Gerätenöffnen oder schließen dieLamellen nicht.	1) Lamellen stark verschmutztoder blockiert.Lamellen reinigen. Prüfen, obsich Gegenstände zwischenden Lamellen befinden. Dieseggf. beseitigen.2) Prüfen, ob Verdrahtungnach Schaltbild 1 (hohe Stufe),Seite 33, korrekt ist.Brücke zwischen Klemme 1und 2 anbringen.
Ventilatorschaltet nichtaus oderVentilatorschaltetungewolltein.	Durch eine Glimmlampe imKontrollschalter, parallel verlegte Leitungen (Induktion)oder Transformatoren bzw.andere elektrische Bauteile liegt eine hochohmige Spannung an Klemme L1 an.Empfehlung: X2-Kondensator(220 nF/ 250 V) gegen Nullverdrahten.

11. Demontage

Die Demontage darf nur von einer Elektrofachkraft vorgenommen werden.

GEFAHR

Lebensgefahr durch Strom- schlag.

Vor dem Ausbau die Netz- sicherung ausschalten..

VORSICHT

Verbrennungsgefahr durch Berühren des Bimetalls (K-Geräte).

Bimetall nicht anfassen. Bimetall [5.3] ist nach Ausschalten des Ventilators sehr heiß. Die Abkühlzeit kann bis zu 10 Minuten betragen.

1. Abdeckungen entriegeln ( Pfeil) und abnehmen.
2. Elektronikabdeckung [4] entfernen (3 Rastnasen).
3. Netzleitung entfernen.
4. Ventilator ausbauen.

12. Entsorgung

Nicht in den Restmüll.

Das Gerät enthält teils wiederverwertbare Stoffe, teils Substanzen, die nicht in den Restmüll gelangen dürfen.

Das Gerät ist nach Ablauf seiner Lebensdauer nach den in Ihrem Land geltenden Bestimmungen zu entsorgen.

Table of contents

Nenndrehzahl hohe Stufe Nominal speed, high level Régime nominal de niveau élevé

ECA 100 ipro, ECA 100 ipro K

Nenndrehzahl niedrige Stufe Nominal speed, low level Régime nominal de faible niveau

DE: Unbedingt zwischen Klemme 1 und 2 eine Brücke anbringen, sonst öffnet der elektrische Innenverschluss nicht.
