BEDIENUNGSANLEITUNG ECA 100 ipro KB Maico

FRMontage- und Betriebsanleitung Seite 2 Schaltbilder Seite 33

Lieferumfang ● Kleinraumventilator ECA 100 ipro ● Elektronikabdeckung ● Sensor (nur bei Ausführungen F, H und B) ● Schaumstoffband ● Montage- und Betriebsanleitung

Zusätzliche Informationen

Mit dem Smartphone direkt zum Produkt. Im Internet unter maico-ventilatoren.com.

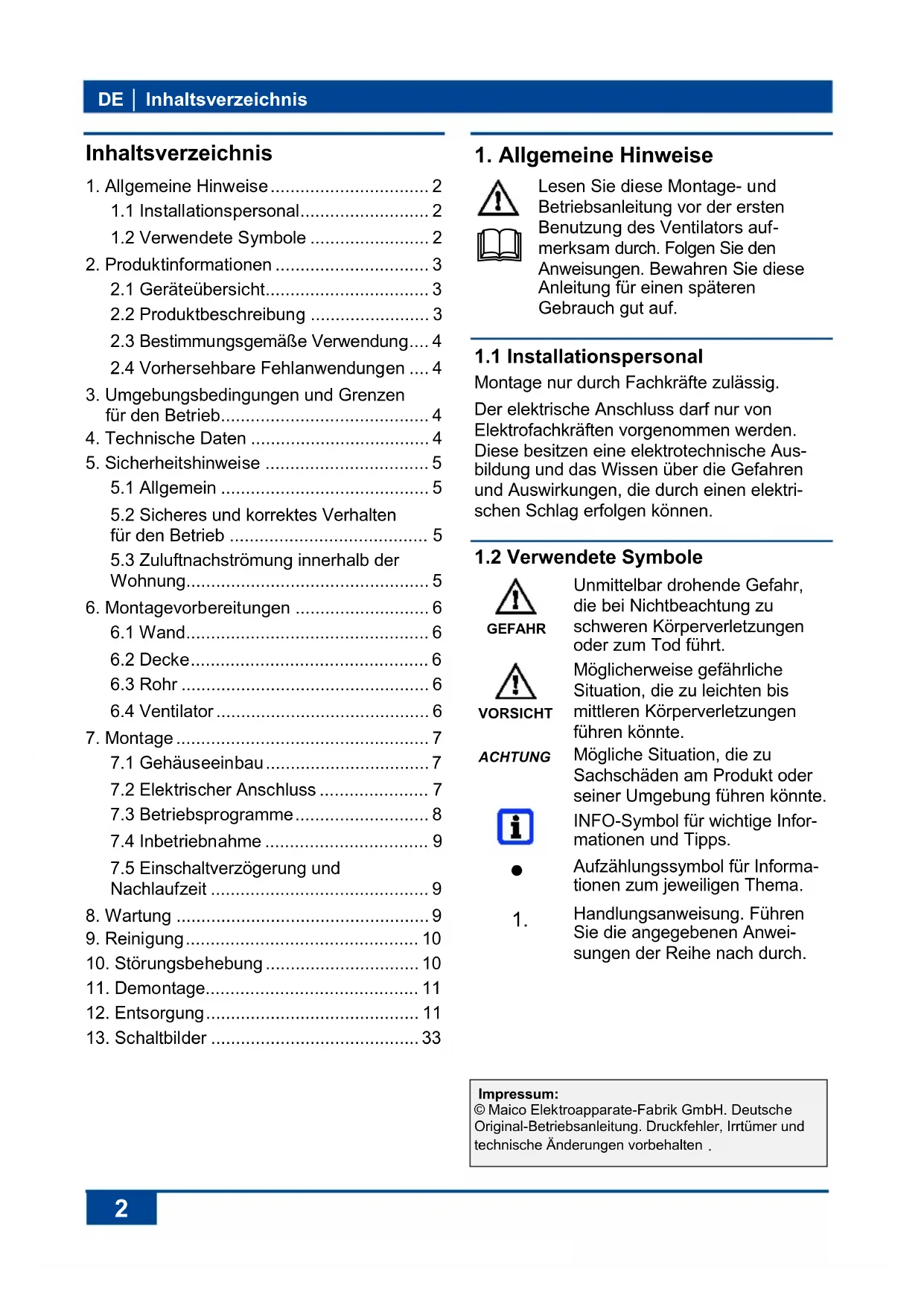

CDE │ Inhaltsverzeichnis

2.1 Geräteübersicht ................................. 3

2.2 Produktbeschreibung ........................ 3

2.3 Bestimmungsgemäße Verwendung .... 4

2.4 Vorhersehbare Fehlanwendungen .... 4

3. Umgebungsbedingungen und Grenzen

für den Betrieb .......................................... 4

5.2 Sicheres und korrektes Verhalten für den Betrieb ........................................ 5

5.3 Zuluftnachströmung innerhalb der

7.2 Elektrischer Anschluss ...................... 7

7.3 Betriebsprogramme ........................... 8

7.4 Inbetriebnahme ................................. 9

7.5 Einschaltverzögerung und

Nachlaufzeit ............................................ 9

1. Allgemeine Hinweise

Lesen Sie diese Montage- und Betriebsanleitung vor der ersten Benutzung des Ventilators auf- merksam durch. Folgen Sie den Anweisungen. Bewahren Sie diese Anleitung für einen späteren Gebrauch gut auf.

1.1 Installationspersonal

Montage nur durch Fachkräfte zulässig. Der elektrische Anschluss darf nur von Elektrofachkräften vorgenommen werden. Diese besitzen eine elektrotechnische Aus-bildung und das Wissen über die Gefahren und Auswirkungen, die durch einen elektri-schen Schlag erfolgen können.

1.2 Verwendete Symbole

GEFAHR Unmittelbar drohende Gefahr, die bei Nichtbeachtung zu schweren Körperverletzungen oder zum Tod führt. VORSICHT Möglicherweise gefährliche Situation, die zu leichten bis mittleren Körperverletzungen führen könnte. ACHTUNG Mögliche Situation, die zu Sachschäden am Produkt oder seiner Umgebung führen könnte. INFO-Symbol für wichtige Infor- mationen und Tipps.

Aufzählungssymbol für Informa- tionen zum jeweiligen Thema.

Handlungsanweisung. Führen Sie die angegebenen Anwei-sungen der Reihe nach durch. Impressum: © Maico Elektroapparate-Fabrik GmbH. Deutsche Original-Betriebsanleitung. Druckfehler, Irrtümer und technische Änderungen vorbehalten.2. Produktinformationen │ DE

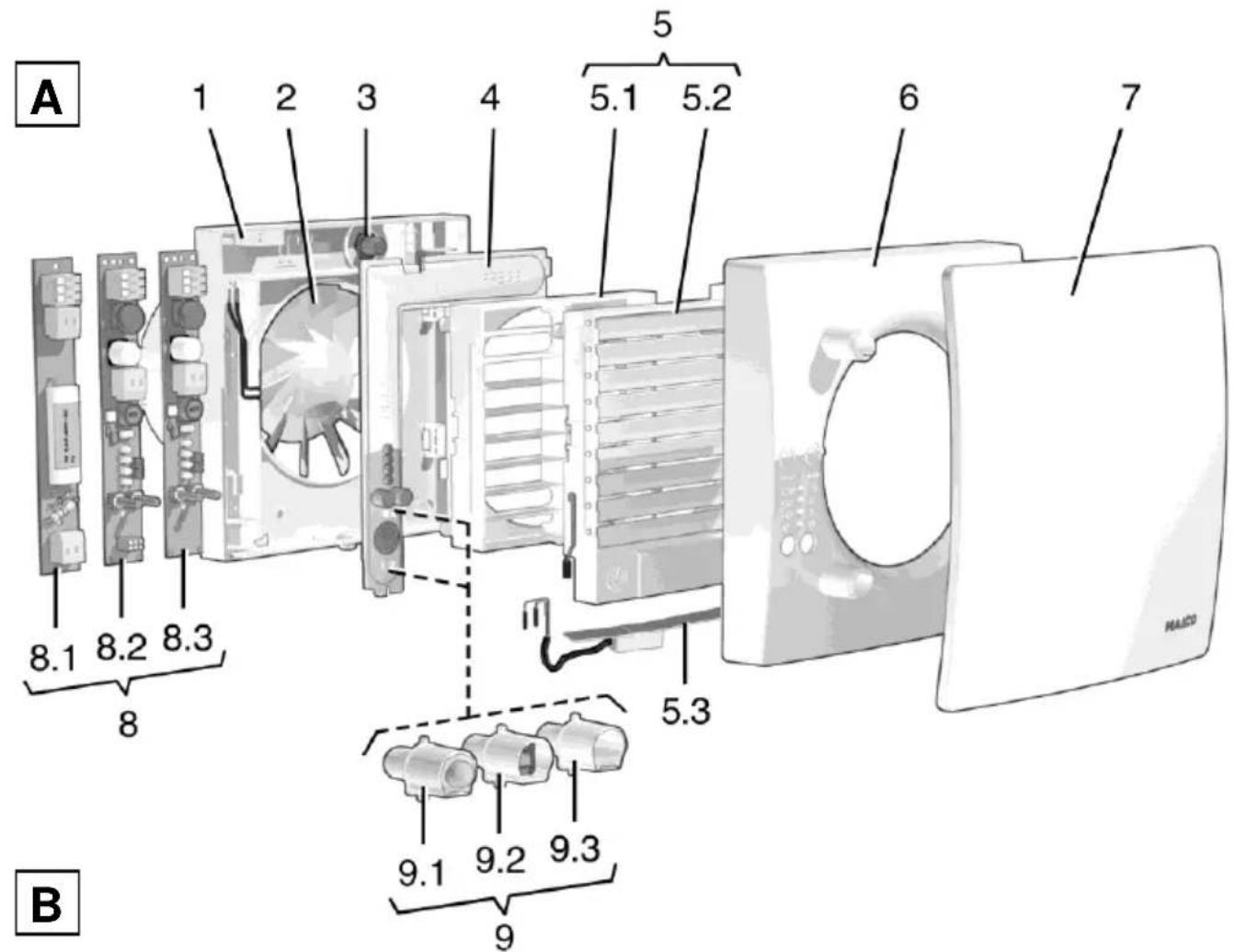

2.1 Geräteübersicht, Abb. A, B und C

1 Gehäuse mit Motor 2 Flügelrad 3 Leitungstülle 4 Elektronikabdeckung 5 Innengitter oder Innenverschluss

5.1 Feststehendes Innengitter

5.2 Elektrisch betätigter Innenverschluss

(nur bei Ausführungen F, H und B)

9.1 Bewegungssensor „B“

10 LEDs Einschaltverzögerung/Nachlaufzeit 11 Einstelltaste Einschaltverzögerung 12 Einstelltaste Nachlaufzeit

2.2 Produktbeschreibung

● Kleinraumventilator zum Entlüften von Räumen. ● ECA 100 ipro mit feststehendem Innengitter. ● ECA 100 ipro K mit elektrisch betätigtem Innenverschluss. ● Zwei Leistungsstufen serienmäßig. ● Ausführungen Standard: Zweistufig bedienbar mit optionalem Doppelschalter. VZC und KVZC: Ausführung mit Einschaltverzögerung und Nachlaufzeit. F und KF: Ausführung mit Lichtsensor, Einschaltverzögerung und Nachlaufzeit. Einschalthelligkeit (am Gerät) min. 30 Lux, Ausschalthelligkeit (am Gerät) max. 1,7 Lux. H und KH: Ausführung mit Feuchte- steuerung (vollautomatisch), Einschalt- verzögerung und Nachlaufzeit. B und KB: Ausführung mit Bewegungs- melder und Nachlaufzeit. Ohne Einschalt- verzögerung. Erfassungsbereich Bewe- gungsmelder horizontal 100°/vertikal 82°. Geräte

ausführung Einschalt-verzögerung [sek.] Nachlaufzeit [min.] Netzzuleitung [mm²] 4 Betriebs-programme drehzahl- steuerbar ECA 100 ipro 5 x 1,5 ● ECA 100 ipro VZC 0/50/90/120 0/8/17/25 5 x 1,5 ● ECA 100 ipro F 0/50/90/120 0/8/17/25 3 x 1,5 ● ECA 100 ipro H

ECA 100 ipro KB 0/8/17/25 3 x 1,5 ● fett Auslieferungszustand * Einschaltverzögerung bei Verwendung eines ● Serienausstattung optionalen Schalters (z. B. Lichtschalter) verfügbar Mit optionalem Lichtschalter ** Nachlaufzeit 0 min. bei Verwendung eines optionalen 4 Betriebsprogramme verfügbar Schalters (z. B. Lichtschalter) verfügbarDE │ 2. Produktinformationen

Funktion der Feuchtesteuerung bei H- und KH-Geräten Nach Installation des Ventilators regelt sich dieser auf die aktuell vorherrschende Raum- feuchte (relative Feuchte) ein. Dieser Feuchtewert wird als erster Referenzwert gespeichert. Eine manuelle Vorgabe des Referenzwertes ist nicht nötig. Sinkt die relative Feuchte während des Be- triebs unter den Referenzwert ab, wird der neu ermittelte Wert als Referenzwert gespei- chert. Der kleinstmögliche Referenzwert liegt bei 48 % relativer Feuchte. Steigt die Raum- feuchte um 7 % an, schaltet der Ventilator automatisch mit Leistungsstufe 1 (78 m³/h) ein. ● Steigt die Raumfeuchte weiter an, schaltet das Gerät in Leistungsstufe 2 (92 m³/h). ● Findet kein weiterer Anstieg statt, läuft das Gerät solange in Leistungsstufe 1 weiter, bis der gespeicherte Referenzwert wieder unterschritten wird. Wird der Referenzwert unterschritten, startet der Nachlaufbetrieb mit der eingestellten Nachlaufzeit. Danach wird der aktuelle Refe- renzwert gespeichert. Wird der Referenzwert innerhalb von 60 Minuten nicht unterschritten, schaltet das Gerät in den eingestellten Nach- laufbetrieb und danach Aus. H und KH Geräte können optional per Lichtschalter bedient werden. Bei „Licht an“ startet das eingestellte Betriebsprogramm ( Kapitel 7.3). Das Betriebsprogramm hat Vorrang vor der Feuchteautomatik. Wird das Licht ausgeschaltet, läuft das Gerät weiter, bis die verbleibende Nach- laufzeit abgelaufen ist. Danach erhält die Feuchteautomatik wieder die höchste Priorität und steuert das Gerät wie zuvor beschrieben.

2.3 Bestimmungsgemäße Verwendung

● Dieses Gerät ist ausschließlich für den häuslichen Gebrauch und ähnliche Zwecke vorgesehen. ● Das Gerät dient zur Entlüftung von Bädern, WCs, Abstell- und Vorratsräumen, Aus- stellungsräumen, Büros, Fitnessstudios, Umkleidekabinen und ähnlichen Räumen. ● Zulässig ist ein Betrieb nur bei: ● Festinstallation innerhalb von Gebäuden. ● Installation an Wand oder Decke. ● Luftführung über Schacht oder Rohr. ● elektrischem Unterputz-Anschluss. ● Einbau in Fenster mit Fenstereinbausatz FE 100/1, Anschluss an Flachkanäle mit Distanzrahmen ECA-DR zulässig.

2.4 Vorhersehbare Fehlanwendungen

Maico haftet nicht für Schäden durch bestim- mungswidrigen Gebrauch. Gerät auf keinen Fall einsetzen: ● in Einzelentlüftungsanlagen nach DIN 18017-3. ● in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen. ● für die Förderung von Chemikalien, aggressiven Gasen oder Dämpfen. ● in explosionsfähiger Atmosphäre. ● im Außenbereich.

3. Umgebungsbedingungen und

Grenzen für den Betrieb ● Zulässige Höchsttemperatur des Förder- mediums + 40 °C. ● Bei Betrieb mit raumluftabhängigen Feuerstätten muss für ausreichende Zuluftnachströmung gesorgt werden. Die maximal zulässige Druckdifferenz pro Wohneinheit beträgt 4 Pa. ● Störfestigkeit nach EN 55014-2 je nach Impulsform und Energieanteil 1000 bis 4000 V. Bei Betrieb mit Leuchtstoffröhren sind zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden, Varistoren), da diese Werte überschritten werden können. ● Empfehlung: Bei Betrieb an Schaltern mit Glimmlampe einen X2-Kondensator (220 nF/250 V) gegen Null verdrahten. Der Kondensator ist bauseitig bereitzustellen.

Siehe Typenschild.5. Sicherheitshinweise │ DE

5. Sicherheitshinweise

● Montage und elektrischer An- schluss nur durch Fachkräfte gemäß Kapitel 1 zulässig. ● Diese Betriebsanleitung vor Inbetriebnahme aufmerksam durchlesen. ● Gerät nur an fest verlegte elektrische Installation mit Leitungen vom Typ NYM-O oder NYM-J (3 x 1,5 mm² oder 5 x 1,5 mm²) anschließen. Vorrichtung zur Trennung vom Netz mit mind. 3 mm Kontaktöffnung je Pol erforderlich. ● Gerät nur mit auf Typenschild angegebener Spannung und Frequenz betreiben. ● Keine Veränderungen am Gerät vornehmen. ● Gerät nie ohne Elektronikab- deckung [4] und Abdeckung [6] betreiben.

5.2 Sicheres und korrektes

Verhalten für den Betrieb Verletzungsgefahr bei Gegenständen im Flügel- rad. Keine Gegenstände in das Gerät hineinstecken. Verletzungsgefahr durch sich drehendes Flügelrad. Nicht zu nahe an das Gerät gehen, damit Haare, Kleidung oder Schmuck nicht in das Gerät hineingezogen werden können. ● Gefahren für Personen (auch Kinder) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen. Ventilator nur von Personen installieren, in Betrieb nehmen, reinigen und warten lassen, welche die Gefahren dieser Arbeiten sicher erkennen und vermeiden können. Kinder dürfen nicht mit dem Gerät spielen.

5.3 Zuluftnachströmung

innerhalb der Wohnung ● Die Luftführung in der Woh- nung muss so erfolgen, dass möglichst keine Luft aus Kü- che, Bad und WC in die Wohn- räume überströmen kann. ● Ein zu entlüftender Raum muss mit einem unverschließ- baren, freien Zuluftquerschnitt von mindestens 150 cm² ausgestattet sein, z. B. mit Türlüftungsgitter MLK.DE │ 5. Sicherheitshinweise

6. Montagevorbereitungen

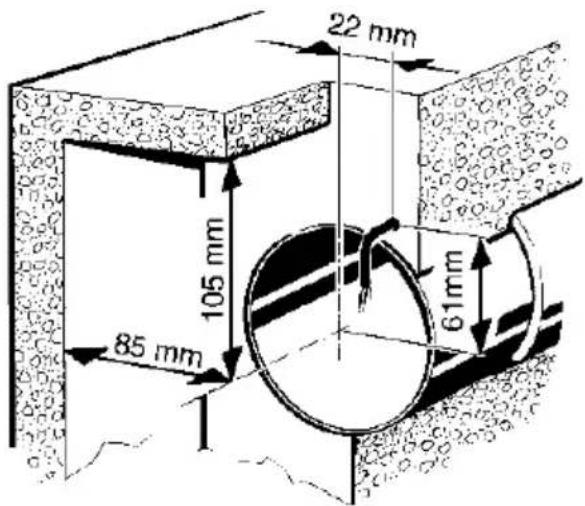

Vorgeschriebene Mindestabstände zur Wand und Decke gemäß Abbil- dung einhalten.

1. Im Bereich des Gehäuses für einen

ebenen Untergrund sorgen.

2. Wanddurchbruch anbringen oder Kernloch

bohren: Mindestdurchmesser 105 mm. Empfehlung: Wandhülse WH 100 einbauen. Wanddurchbruch mit Mindestdurchmesser 115 mm anbringen. Bei rechteckigen Wanddurchbrüchen Montageplatte ZM 11 verwenden.

3. Netzleitung (Unterputz) bis an den Mon-

tageort verlegen, Abstandsmaße siehe oben. Dabei die Netzleitung mindestens 110 mm aus der Wand herausführen.

ACHTUNG Kurzschlussgefahr und Gerätebeschädigung durch Kondenswasserbildung im Ventilatorgehäuse. Lüftungsleitungen fachgerecht thermisch isolieren. Kondens- wasserableitung oder Konden- satsammler in der Steigleitung einplanen. Montagevorbereitungen wie in Kapitel 6.1 beschrieben vornehmen.

1. Kanten der Rohrinnenseite entgraten.

2. Montagevorbereitungen wie in Kapitel 6.1

beschrieben vornehmen.

1. Gerät auspacken und Abdeckung [6] ab-

nehmen. Zum Lösen der Abdeckung Rasthaken ( Pfeil) mit Schraubendreher entriegeln.

2. Beigefügtes Schaumstoffband am Stutzen

mittig anbringen. An ECA 100 ipro H und KH unbedingt das Schaumstoffband anbringen, damit die Geräte keine Fehlluft von außen anziehen.7. Montage │ DE

Bei Einbau mit Fenstereinbausatz FE 100/1 oder Distanzrahmen ECA-DR zugehörige Montageanleitung.

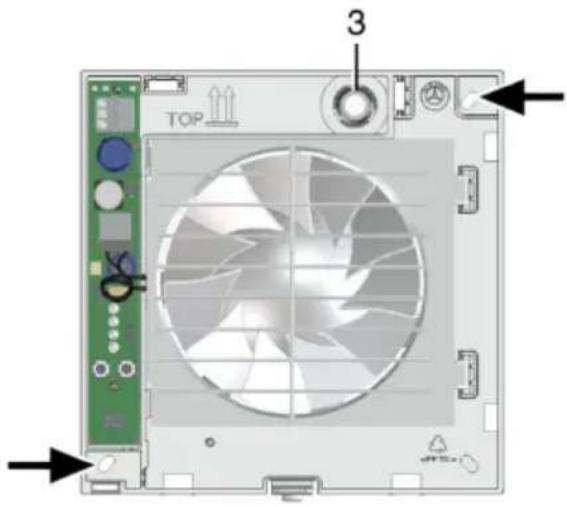

1. Gehäuse [1] in Wanddurchbruch/Wand-

hülse stecken (TOP = oben).

2. Gehäuse waagerecht ausrichten und die

beiden Dübellöcher ( Pfeile) markieren.

3. Gehäuse [1] abnehmen, M6-Dübellöcher

Ø 6 mm bohren und Dübel einstecken.

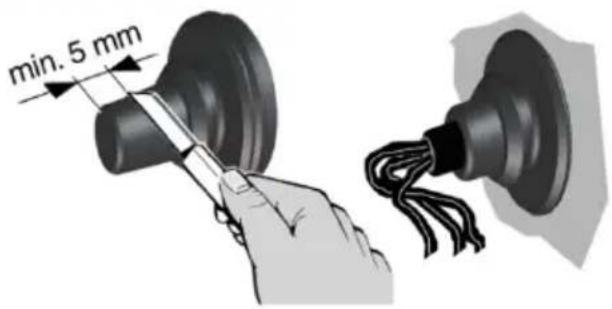

4. Leitungstülle [3] vorsichtig aus dem

Gehäuse drücken und herausnehmen. ACHTUNG Kurzschlussgefahr und Gerä- tebeschädigung. Eindringen- des Wasser bei falscher Ein- führung der Netzleitung in das Ventilatorgehäuse oder bei nicht fachgerecht eingebauter Leitungstülle. Kappe der Leitungstülle [3] so abschneiden, dass die Leitungs- tülle die Netzleitung dicht um- schließt. Dabei die Kappe min. 5 mm abschneiden (Netzleitung lässt sich besser biegen und Elektronikabdeckung [4] korrekt aufsetzen). Leitungstülle [3] fachgerecht anbringen, ggf. bauseitig abdichten.

5. Leitungstülle [3] in Gehäuse einsetzen.

Netzleitung so in den Anschlussraum führen, dass die Leitungstülle den Leitungsmantel komplett umschließt und nicht zu weit in den Anschluss- raum hineinragt.

7.2 Elektrischer Anschluss

GEFAHR Lebensgefahr durch Strom- schlag. Netzsicherung ausschalten.

ACHTUNG Gerätebeschädigung bei Kurzschluss. Schutzleiter und nicht benötigte Adern isolieren.

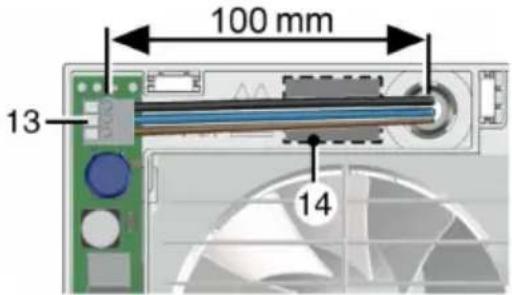

1. Im Gerät nur Einzeladern verlegen. Dazu

Mantel der Netzleitung auf einer Länge von 100 mm entfernen. Einzelne Adern auf 9 bis 10 mm abisolieren.

2. Gehäuse [1] in Wanddurchbruch/Wand-

hülse einsetzen und mit zwei Schrauben befestigen. Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Befestigungsmaterial verwenden.

3. Netzleitung an Federklemme [13] gemäß

Anschlussschaltbild [14] elektrisch anschließen, siehe auch Schaltbilder in Kapitel 13.DE │ 7. Montage

ECA 100 ipro-Geräte in Standard- ausführung sind mit Doppelschal- tern zweistufig bedienbar. Ohne Doppelschalter lässt sich der Ventila- tor entweder in Leistungsstufe 1 oder in Leistungsstufe 2 betreiben, siehe Schaltungsvarianten in Kapitel 13.

4. Sitz der Leitungstülle [3] kontrollieren.

Diese muss gut abdichten.

7.3 Betriebsprogramme

● VZC, KVZC, F, KF, B und KB: Mit Jum- per J4 und J5 ist eines der 4 nachfolgen- den Betriebsprogramme einstellbar. ● H und KH: Mit Jumper J4 und J5 und ge- mäß Kapitel 13 angeschlossenem Licht- schalter ist eines der 4 nachfolgenden Betriebsprogramme einstellbar. Wird dieses eingeschaltet, hat es Vorrang vor der Feuchteautomatik. ● Komfortprogramm (Auslieferungszustand), Nacht-, Spar- und Powerprogramm.

1. Mit Jumper J4 und J5 das gewünschte

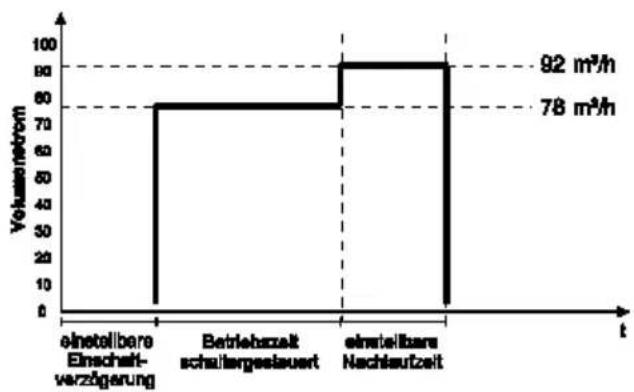

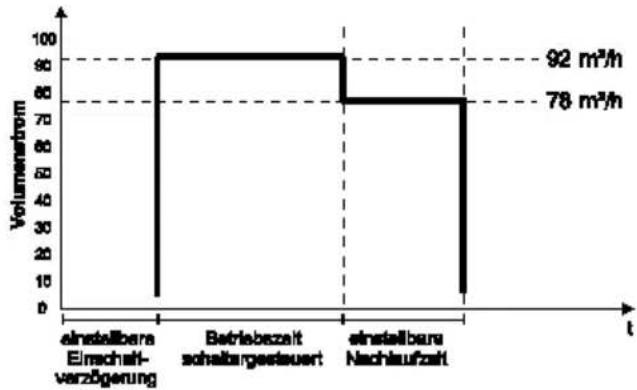

Betriebsprogramm einstellen. Komfortprogramm ● Leistungsstufe 1 während der Raum- nutzung, Leistungsstufe 2 während der Nachlaufzeit. ● J4 gebrückt, J5 gebrückt Nachtprogramm ● Leistungsstufe 2 während der Raum- nutzung, Leistungsstufe 1 während der Nachlaufzeit. ● J4 offen, J5 offen

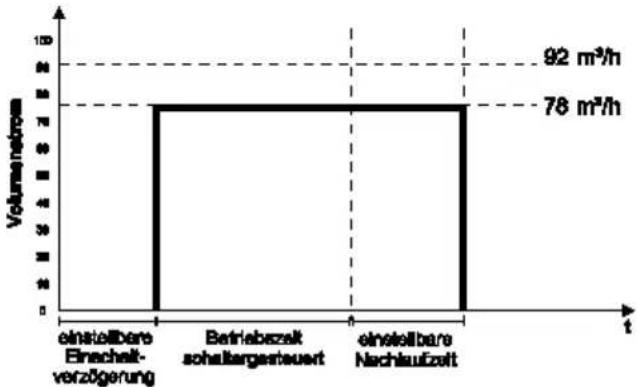

Sparprogramm ● Leistungsstufe 1 bei Betrieb und Nachlauf. ● J4 offen, J5 gebrückt

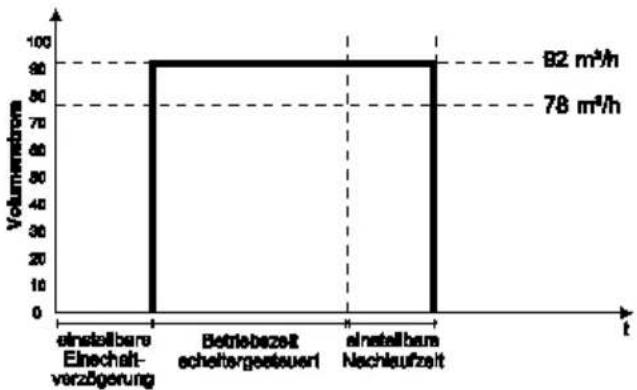

Powerprogramm ● Leistungsstufe 2 bei Betrieb und Nachlauf. ● J4 gebrückt, J5 offen7. Montage │ DE

2. Elektronikabdeckung anbringen.

ACHTUNG Kurzschlussgefahr und Gerä- tebeschädigung. Eindringende Feuchtigkeit bei falsch einge- setzter Elektronikabdeckung. Elektronikabdeckung fest an das Gehäuse drücken, so dass diese ringsum dichtend und plan an- liegt. Dabei nicht auf die Ein- stelltasten [11] und [12] drücken.

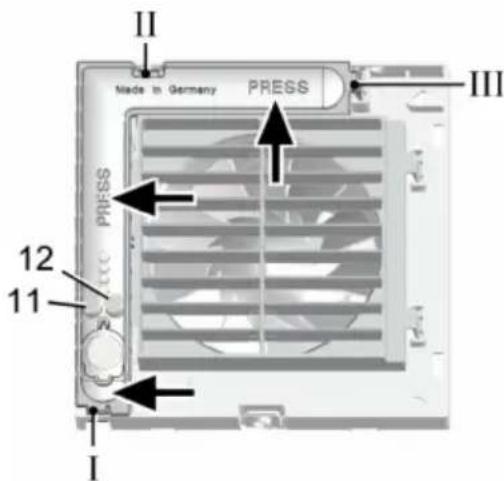

3. Elektronikabdeckung mit den 3 Rastnasen

in die Gehäuseaussparungen I, II und III stecken, bis diese einrasten. Dabei die Elektronikabdeckung an den Pfeil- positionen fest in das Gehäuse drücken.

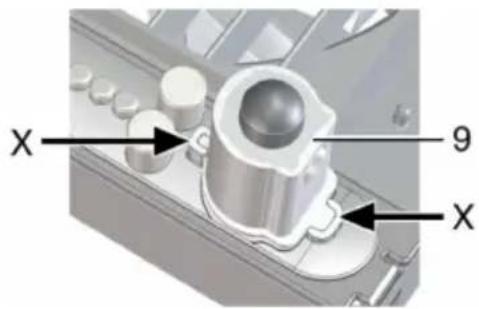

4. Bei Geräteausführungen F, KF, H, KH,

B und KB mitgelieferten Sensor [9] lage- richtig ( Pfeile X) in den Anschluss- sockel einstecken.

5. Abdeckung [6] anbringen.

6. Einschaltverzögerung und Nachlaufzeit

gemäß Kapitel 7.5 einstellen.

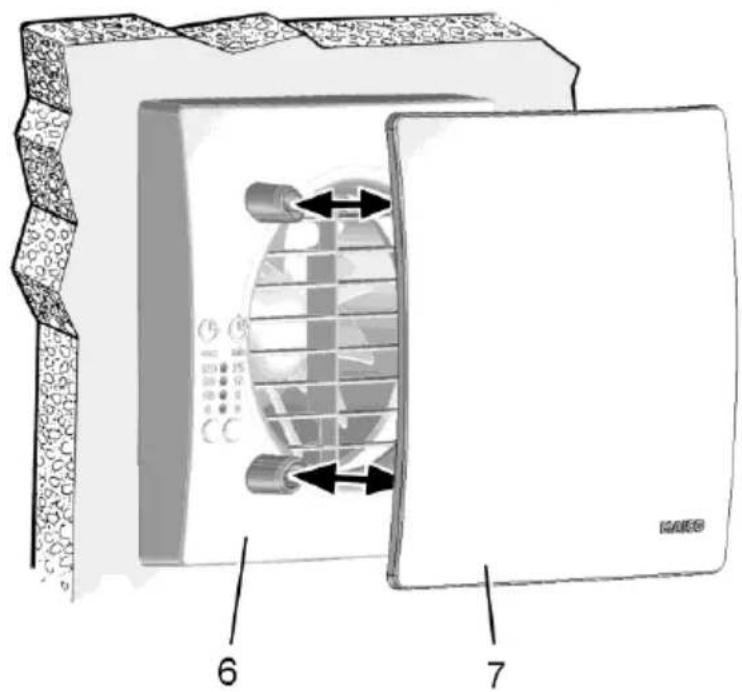

7. Designabdeckung [7] anbringen

( Ausklappseite, Abbildung B).

1. Netzsicherung einschalten.

2. Funktionstest durchführen.

7.5 Einschaltverzögerung und

Nachlaufzeit Beim ersten Drücken der Einstell- taste wird der aktuell eingestellte Wert angezeigt.Während des Betriebs sind die LED´s aus. Für Auslieferungszustand siehe Tabelle in Kapitel 2.1.

1. Designabdeckung [7] vorsichtig abnehmen

( Ausklappseite, Abbildung B).

2. Einschaltverzögerung einstellen:

Einstelltaste [11] so oft drücken, bis die LED der gewünschten Einschaltverzöge- rungszeit leuchtet. Warten, bis die LED zweimal blinkt und erlischt. Der Wert ist nun gespeichert.

3. Nachlaufzeit einstellen: Einstelltaste [12]

so oft drücken, bis die LED der gewünschten Nachlaufzeit leuchtet. Warten, bis die LED zweimal blinkt und erlischt. Der Wert ist nun gespeichert. Die Einstellungen werden beim nächsten Schaltprozess (Sensor, Lichtschalter) wirksam.

4. Designabdeckung [7] anbringen

( Ausklappseite, Abbildung B).

Das Gerät ist wartungsfrei.DE │ 9. Reinigung

GEFAHR Lebensgefahr durch Strom- schlag. Netzsicherung ausschalten.

ACHTUNG Gerätebeschädigung bei falschem Reinigungsmittel. Abdeckung [6] und Design- abdeckung [7] nur mit Wasser reinigen. Keine aggressiven Reinigungsmittel verwenden.

ACHTUNG Bei ECA 100 ipro K: Lamellen- bruch bei falschem Reinigen. Vorsicht beim Reinigen. Lamellen nicht zu stark öffnen, schließen oder verbiegen.

1. Innenteile des Ventilators nur mit einem

trockenem Tuch reinigen.

2. Bei stark verunreinigter Designabdeckung

[7] diese vorsichtig abnehmen ( Aus- klappseite, Abbildung B) und mit Wasser reinigen.

3. Designabdeckung [7] anbringen

( Ausklappseite, Abbildung B).

10. Störungsbehebung

● Bei jeder Störung eine Elektrofachkraft hinzuziehen. ● Reparaturen sind nur durch Elektrofach- kräfte zulässig.

GEFAHR Lebensgefahr durch Strom- schlag. Vor Arbeiten am elektrischen Anschluss die Netzsicherung ausschalten.

Störung Ursache, Maßnahme Ventilator schaltet nicht ein. Einschaltverzögerung (max. 120 Sekunden). Einschaltverzögerung abwarten und ggf. reduzieren, Kap.7.5. Ventilator schaltet nicht ein. Keine Netzspannung. Prüfen, ob die Netzsicherung aus- gefallen ist. Diese ggf. einschalten. Ventilator schaltet nicht ein. Laufrad blockiert. Nur durch Fachkraft zulässig: Abdeckung [6] abnehmen. Innengitter [5.1] oder Innenver- schluss [5.2] über Rasthaken ( Pfeile) entriegeln und aus- bauen. Flügelrad überprüfen und ggf. reinigen.

Ventilator schaltet nicht aus. Nachlaufzeit (max. 25 Minuten). Nachlaufzeit abwarten und ggf. reduzieren, Kap. 7.5. Thermischer Überlastungs- schutz des Motors schal- tet den Venti- lator aus. Motor zu heiß. Warten, bis der Motor abge- kühlt ist. Die Abkühlzeit kann bis zu 10 Minuten betragen. Gerät schaltet nach Abküh- lung selbsttätig wieder ein. Bei K-Geräten öffnen oder schließen die Lamellen nicht.

1) Lamellen stark verschmutzt

oder blockiert. Lamellen reinigen. Prüfen, ob sich Gegenstände zwischen den Lamellen befinden. Diese ggf. beseitigen.

2) Prüfen, ob Verdrahtung

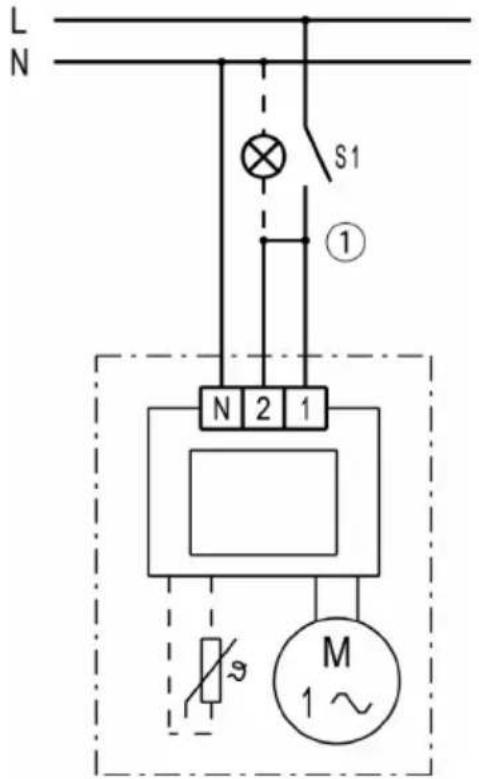

nach Schaltbild 1 (hohe Stufe), Seite 33, korrekt ist. Brücke zwischen Klemme 1 und 2 anbringen. Ventilator schaltet nicht aus oder Ventilator schaltet ungewollt ein. Durch eine Glimmlampe im Kontrollschalter, parallel ver- legte Leitungen (Induktion) oder Transformatoren bzw. andere elektrische Bauteile liegt eine hochohmige Span- nung an Klemme L1 an. Empfehlung: X2-Kondensator (220 nF/ 250 V) gegen Null verdrahten.11. Demontage │ DE

Die Demontage darf nur von einer Elektrofachkraft vorgenommen werden.

GEFAHR Lebensgefahr durch Strom- schlag. Vor dem Ausbau die Netz- sicherung ausschalten..

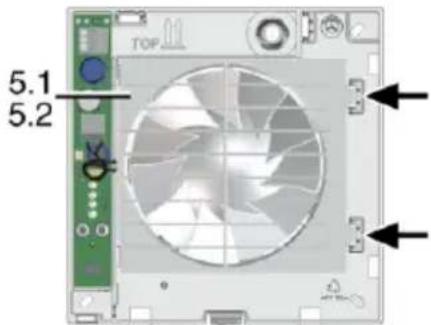

VORSICHT Verbrennungsgefahr durch Berühren des Bimetalls (K-Geräte). Bimetall nicht anfassen. Bimetall [5.3] ist nach Ausschalten des Ventilators sehr heiß. Die Abkühlzeit kann bis zu 10 Minuten betragen.

1. Abdeckungen entriegeln ( Pfeil) und

2. Elektronikabdeckung [4] entfernen

3. Netzleitung entfernen.

4. Ventilator ausbauen.

Nicht in den Restmüll. Das Gerät enthält teils wiederver- wertbare Stoffe, teils Substanzen, die nicht in den Restmüll gelangen dürfen. Das Gerät ist nach Ablauf seiner Lebens- dauer nach den in Ihrem Land geltenden Bestimmungen zu entsorgen.UK │ Table of contents

ST1 Drehzahlsteller Aufputz Speed controller surface-mounted

apparent STU1 Drehzahlsteller Unterputz
