Type de produit	Four encastrable
Marque	Glem Gas
Modèle	GFMC530IX
Dimensions utiles (H x L x P)	340 x 440 x 390 mm
Volume utile	59 litres
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance maximale absorbée	2,65 kW (selon mode)
Fonctions de cuisson	Décongélation, traditionnelle, ventilée, grill, double grill, grill+ventilateur, sole, voûte, pizza, tournebroche, etc.
Type de programmateur	Électronique avec horloge, timer, programmation semi-auto et auto
Éclairage intérieur	Lampe 25W, fixation E-14
Sécurité enfant	Blocage des commandes (protection enfant)
Arrêt automatique	Oui, via programmateur
Porte	Démontable, verre interne amovible
Accessoires fournis	Grilles, lèchefrite, tournebroche (selon modèle)
Nettoyage	Chiffon doux et détergent liquide ; ammoniac pour taches tenaces

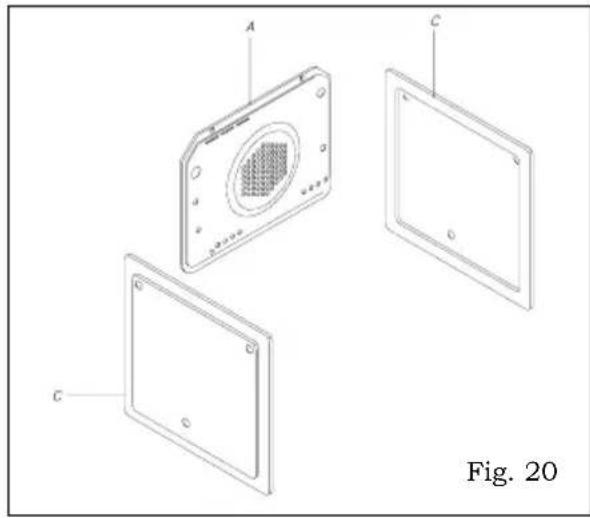

Panneaux autonettoyants	Optionnels (disponibles séparément)
Installation	Encastrée, fixation par 4 vis
Poids approximatif	Environ 30 kg
Raccordement électrique	Câble section min. 1,5 mm², interrupteur omnipolaire
Normes	CE (73/23/EEC, 89/336/EEC, 2006/95/CE, etc.)

FOIRE AUX QUESTIONS - GFMC530IX Glem Gas

Comment régler l'horloge du four Glem Gas GFMC530IX ?

Après la première mise sous tension, les chiffres clignotent. Appuyez simultanément sur les touches PROG et TIMER (ou les touches +/- selon modèle) jusqu'à ce que les points clignotent, puis réglez l'heure avec les touches + et -.

Comment utiliser la minuterie (timer) ?

Allumez le four avec la touche ON/OFF, puis appuyez sur la touche cloche (timer). Réglez la durée souhaitée avec les touches + et - (max 23h59). Le compte à rebours démarre automatiquement.

Comment nettoyer le four ?

Débranchez l'appareil. Nettoyez les parois avec un chiffon doux imbibé d'eau savonneuse. Pour les taches tenaces, placez un chiffon humide avec un peu d'ammoniac dans le four froid, fermez la porte et laissez agir quelques heures. Rincez et séchez.

Comment utiliser le gril ?

Placez les aliments sur la grille au niveau le plus élevé. Mettez le sélecteur sur la position gril (ou grill+ventilateur selon le modèle). Réglez le thermostat entre 50°C et 250°C. Pour les grillades, retournez les aliments à mi-cuisson.

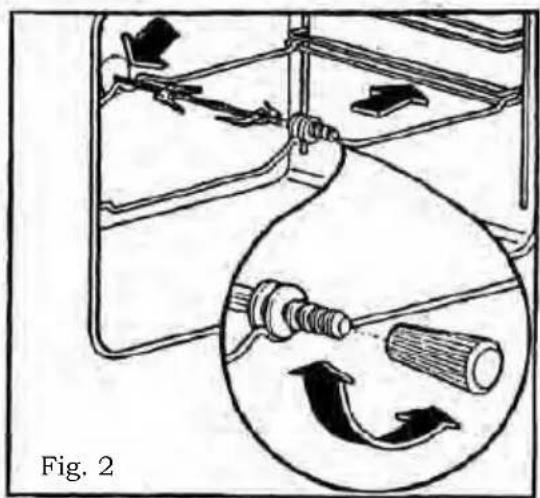

Comment installer le tournebroche ?

Enfilez les aliments sur la broche et fixez-les avec les fourchettes. Introduisez la pointe dans l'orifice à l'arrière du four, placez le support sur la grille. Réglez le sélecteur sur la position gril+tournebroche. À la fin, vissez la poignée pour retirer la broche.

Comment débloquer les commandes (protection enfant) ?

Maintenez la touche ON/OFF enfoncée pendant environ 5 secondes. Le symbole de verrouillage s'affiche puis disparaît. Les commandes sont à nouveau actives.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est allumé et qu'une fonction de cuisson est sélectionnée. Assurez-vous que le thermostat est réglé sur une température supérieure à 50°C. Si le problème persiste, débranchez l'appareil et contactez le service après-vente.

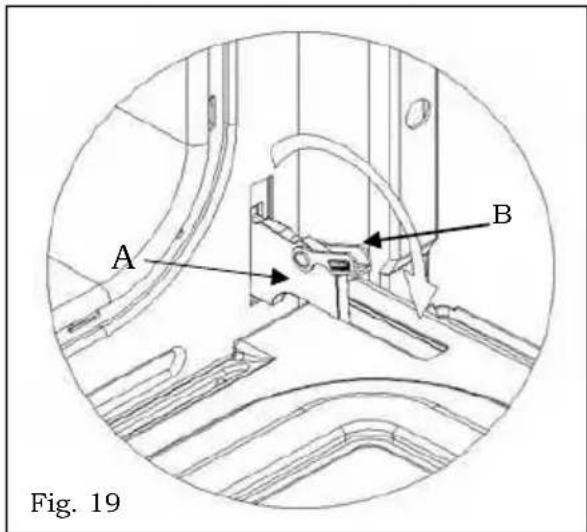

Comment retirer la porte du four pour le nettoyage ?

Ouvrez la porte complètement. Soulever les petits cavaliers mobiles sur les charnières. Soulevez la porte vers le haut tout en la tirant vers vous. Pour remonter, insérez les charnières dans leurs glissières et abaissez les cavaliers.

Comment remplacer la lampe intérieure du four ?

Débranchez le four. Dévisser le capot de protection en verre (tourner à gauche). Remplacez l'ampoule par une neuve de 25W, type E-14, résistante à 300°C. Revissez le capot.

Quels accessoires sont disponibles pour ce four ?

Le four est livré avec une grille et une lèchefrite. En option, vous pouvez acheter des panneaux autonettoyants, un tournebroche, et des guides latéraux supplémentaires.

MODE D'EMPLOI GFMC530IX Glem Gas

FR Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets

d'Equipements Electriques et Electroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui

l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

CE Regulation n° 1935/2004 :

Données techniques 75

Instructions pour l'utilisateur 76-78

Instructions d'installation 79-82

Bandeau 83

Éléments et opérations commandés par le sélecteur 84-85

Table cuisson 86

Comment utiliser le grill 87

Comment utiliser le tournebroche 87

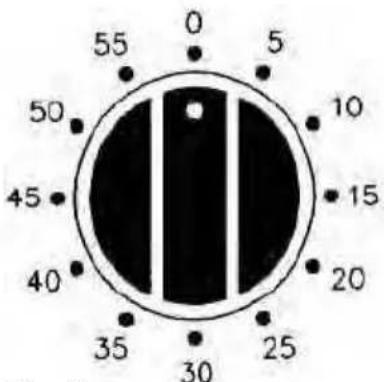

Minuterie à alarme sonore 60 minutes 88

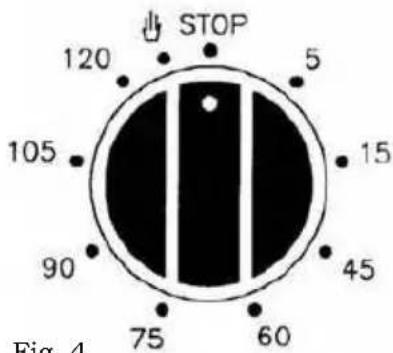

Minuterie de fin de cuisson 120 minutes 88

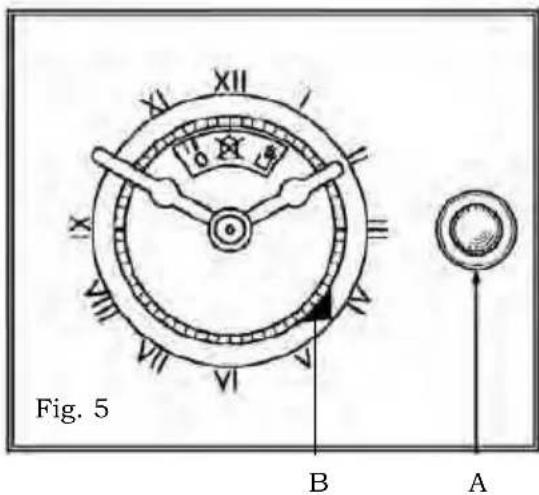

Programmateur analogique 89

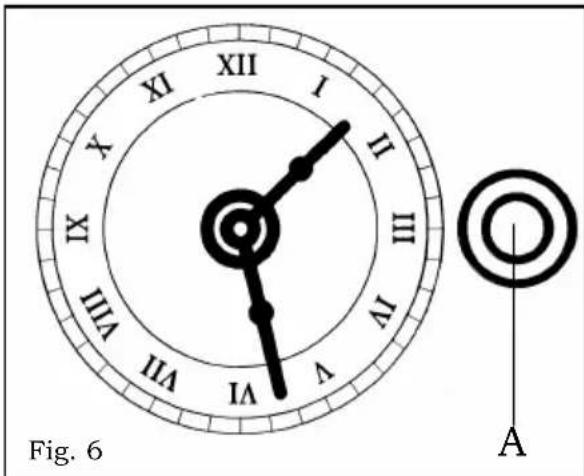

Horloge analogique 89

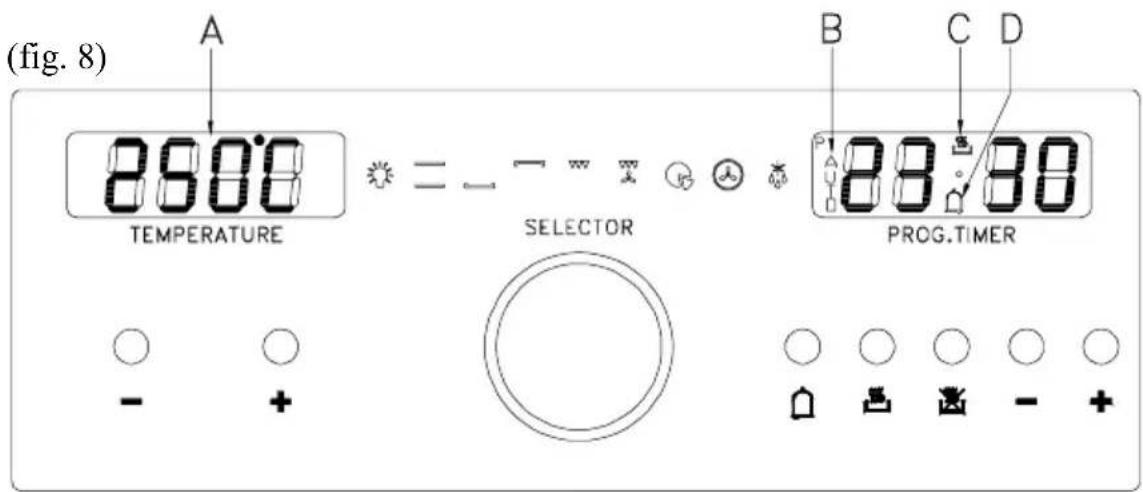

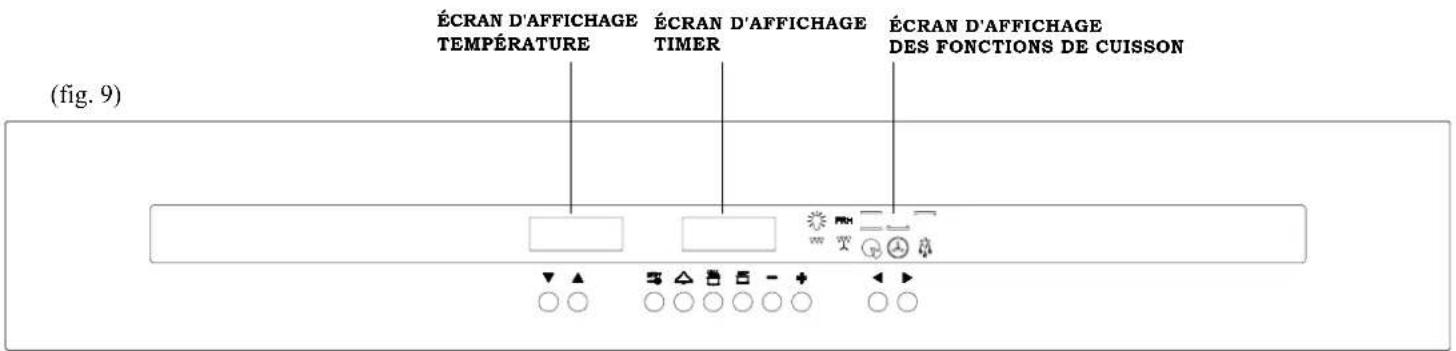

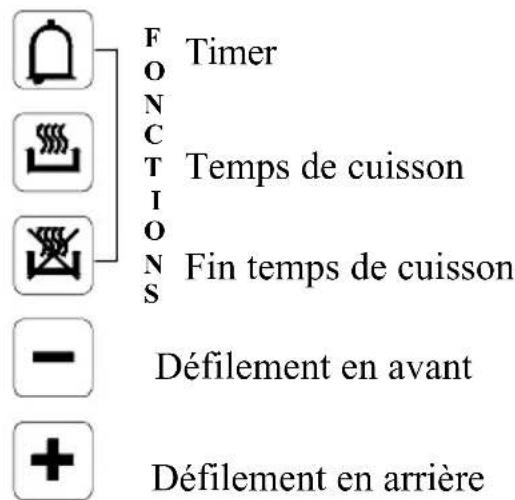

Programmateur électronique 90-101

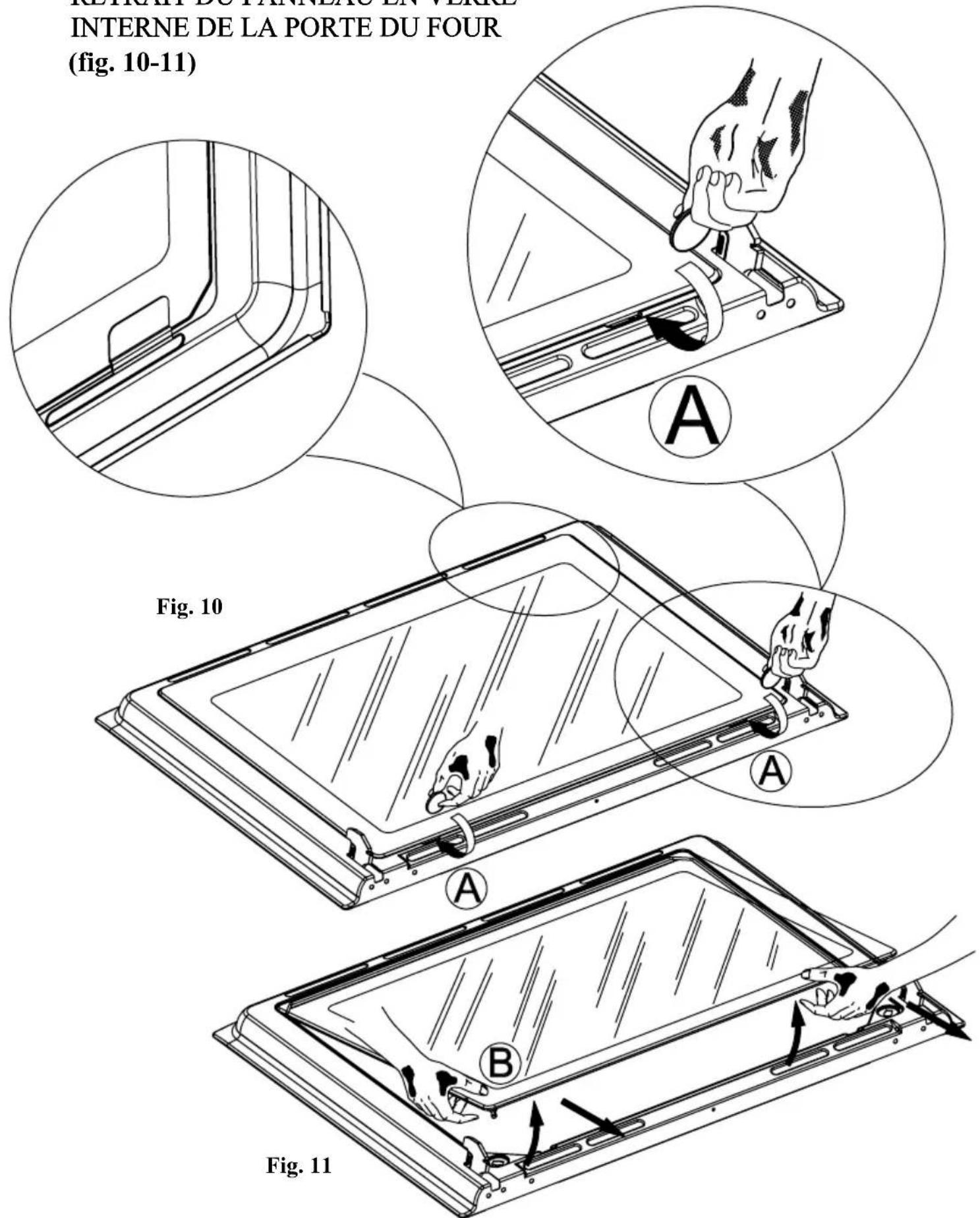

Retrait du panneau en verre interne de la porte du four 102-103

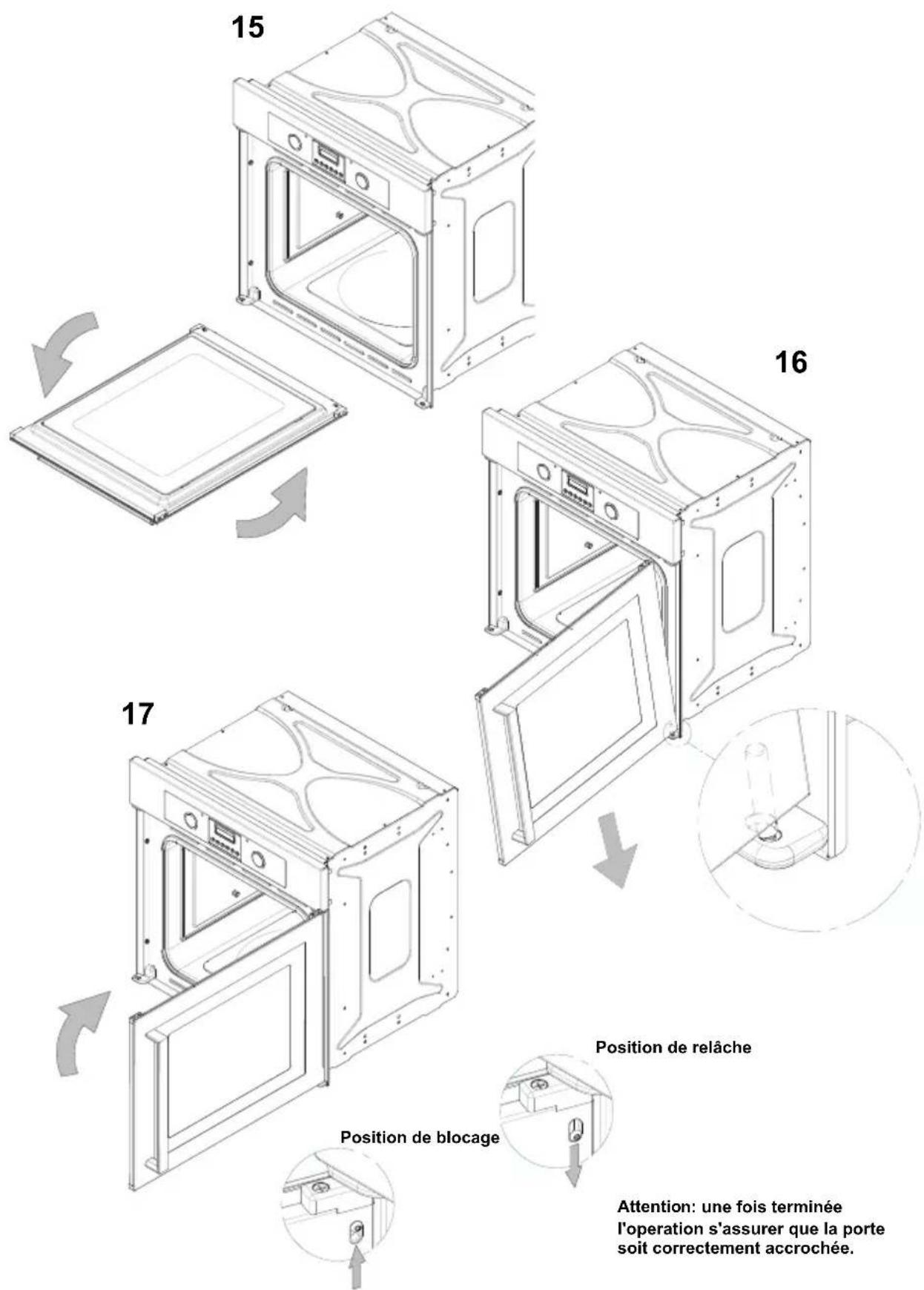

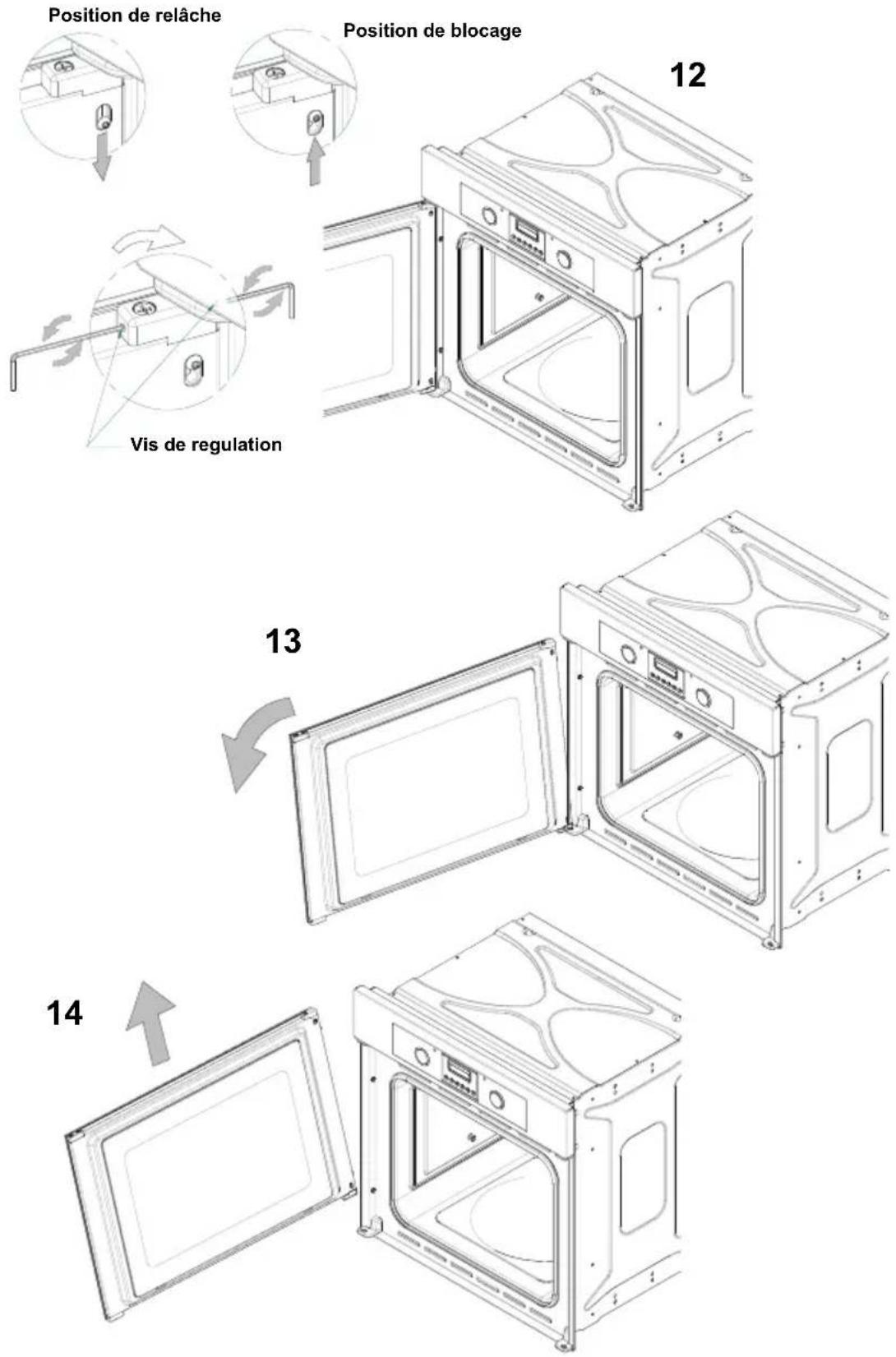

Retrait et réinstallation de la porte du four 104-105

Replacement de la lampe à l'intérieur du four 106

Démontage de la porte 106

Accessoires à option 107

Nettoyage et entretien du four 108

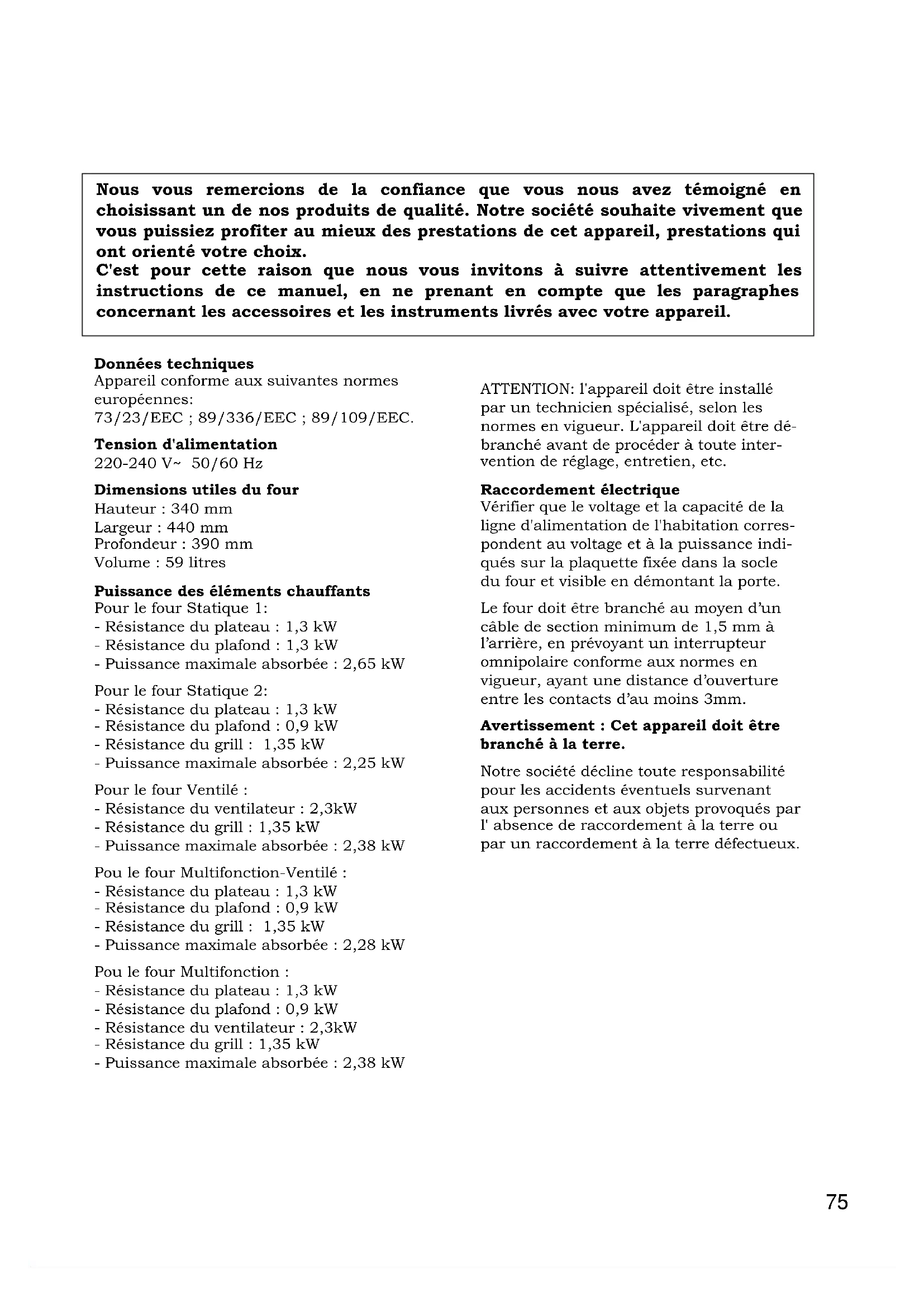

Nous vous remercions de la confiance que vous nous avez témoigné en choisissant un de nos produits de qualité. Notre société souhaite vivement que vous puissiez profiter au mieux des prestations de cet appareil, prestations qui ont orienté votre choix.

C'est pour cette raison que nous vous invitons à suivre attentivement les instructions de ce manuel, en ne prenant en compte que les paragraphes concernant les accessoires et les instruments livrés avec votre appareil.

Données techniques

Appareil conforme aux suivantes normes européennes:

73/23/EEC ; 89/336/EEC ; 89/109/EEC.

Tension d'alimentation

220-240 V\~ 50/60 Hz

Dimensions utiles du four

Hauteur : 340 mm

Largeur : 440 mm

Profondeur : 390 mm

Volume : 59 litres

Puissance des éléments chauffants

Pour le four Statique 1:

- Résistance du plateau : 1,3 kW

- Résistance du plafond : 1,3 kW

- Puissance maximale absorbée : 2,65 kW

Pour le four Statique 2:

- Résistance du plateau : 1,3 kW

- Résistance du plafond : 0,9 kW

- Résistance du grill : 1,35 kW

- Puissance maximale absorbée : 2,25 kW

Pour le four Ventilé :

- Résistance du ventilateur : 2,3kW

- Résistance du grill : 1,35 kW

- Puissance maximale absorbée : 2,38 kW

Pou le four Multifonction-Ventilé :

- Résistance du plateau : 1,3 kW

- Résistance du plafond : 0,9 kW

- Résistance du grill : 1,35 kW

- Puissance maximale absorbée : 2,28 kW

Pou le four Multifonction :

- Résistance du plateau : 1,3 kW

- Résistance du plafond : 0,9 kW

- Résistance du ventilateur : 2,3kW

- Résistance du grill : 1,35 kW

- Puissance maximale absorbée : 2,38 kW

ATTENTION: l'appareil doit être installé par un technicien spécialisé, selon les normes en vigueur. L'appareil doit être débranché avant de procéder à toute intervention de réglage, entretien, etc.

Raccordement électrique

Vérifier que le voltage et la capacité de la ligne d'alimentation de l'habitation correspondent au voltage et à la puissance indiqués sur la plaquette fixée dans la socle du four et visible en démontant la porte.

Le four doit être branché au moyen d'un câble de section minimum de 1,5 mm à l'arrière, en prévoyant un interrupteur omnipolaire conforme aux normes en vigueur, ayant une distance d'ouverture entre les contacts d'au moins 3mm.

Avertissement : Cet appareil doit être branché à la terre.

Notre société décline toute responsabilité pour les accidents éventuels survenant aux personnes et aux objets provoqués par l'absence de raccordement à la terre ou par un raccordement à la terre défectueux.

Cet appareil est conforme aux suivantes directives CE :

93/68/CEE : Normes Générales

2006/95/CE : Basse tension

89/336/CEE : Compatibilité électromagnétique

Règlement CE n° 1935/2004 : Aptitude des matériaux en contact avec les aliments

INSTRUCTIONS POUR L'UTILISATEUR

Ce manuel constitue partie intégrante de l'appareil.

Nous recommandons de le conserver durant tout le cycle de vie de l'appareil et de le lire attentivement pour procéder à l'installation, l'utilisation, l'entretien, le nettoyage et le traitement de l'appareil.

Débrancher l'appareil du secteur avant d'effectuer toute intervention sur celui-ci.

Attention: la mise à la terre est obligatoire conformément à la loi.

Pendant le fonctionnement, le four devient très chaud: éloigner les enfants et ne pas toucher les éléments de chauffe situés à l'intérieur.

Ne pas utiliser de nettoyeurs à vapeur pour nettoyer le four.

Ne pas utiliser l'appareil pour réèchauffer la pièce.

Le fabricant décline toute responsabilité en cas de non-respect des normes contre les accidents.

Le fabricant décline toute responsabilité en cas de dommages aux biens ou aux personnes, causés par un mauvais entretien de l'appareil.

Le fabricant se réserve le droit d'apporter sans aucun préavis, toute modification qu'il jugera utile à ses produits.

Les pièces d'emballage ( ex: feuilles, polystyrène) peuvent résulter dangereuses pour les enfants (danger d'étouffement).

Tenir les pièces d'emballage hors de la portée des enfants.

L'appareil est prévu pour n'être utilisé que par des adultes ayant bien lu le présent manuel d'emploi.

Les enfants ne sont souvent pas à même de discerner les risques liés à l'utilisation de l'appareil.

Nous vous prions donc de bien surveiller les enfants et de ne pas les faire jouer avec l'appareil.

Les personnes handicapées doivent être assistées par des adultes.

Il est interdit d'effectuer toute modification, altération ou tentative de réparation, surtout en utilisant des outils (tournevis, etc.), soit à l'intérieur qu'à l'extérieur de l'appareil.

Les réparations, surtout celles des composants électriques, ne peuvent être effectuées que par du personnel spécialisé.

Une réparation inappropriée pourrait provoquer de graves accidents, endommager l'appareil et l'équipement et/ou causer des dysfonctionnements.

Les appareils réparés par les centres d'assistance doivent être soumis aux essais de routine, en particulier à l'essai de continuité du circuit à la terre.

Ce produit a été conçu pour une utilisation de type domestique.

Le fabricant décline toute responsabilité en cas de dommages aux biens ou aux personnes dérivant d'une mauvaise installation ou d'une utilisation inappropriée, erronée déraisonnable.

Attention:

En cas de démontage, entretien et nettoyage de l'appareil nous recommandons d'utiliser des instruments de prévention et de protection adéquats (gants, etc.).

En cas de panne de fonctionnement ou en cas de réparation nécessaire, demander l'intervention du service d'assistance clientèle.

Si le four présente des dommages apparents, ne pas le mettre en fonction, mais le débrancher du secteur et contacter le service d'assistance clientèle.

Si vous deviez constater quelque problème de fonctionnement, débrancher immédiatement le four du secteur.

Vérifier que le câble de branchement des appareils électriques ne puisse rester coincé dans la porte du four: ceci endommagerait l'isolation électrique.

Si le câble de branchement est endommagé, il faut le faire remplacer par le service d'assistance clientèle afin d'éviter toute situation de danger.

Avant de refermer la porte du four, contrôler qu'aucun objet ni animal domestique ne soit placé dans la chambre de cuisson.

Ne déposer aucun objet sensible à la chaleur ou inflammable à l'intérieur de la chambre de cuisson, comme par exemple, des produits nettoyants, des sprays pour le four, etc.

Pendant le fonctionnement, le four est fortement surchauffé. Le four surchauffé reste tel pendant longtemps, même après l'avoir débranché, et il se refroidit lentement jusqu'à atteindre la température ambiante. Attendre une période suffisamment longue avant d'effectuer, par exemple, le nettoyage du four.

De la vapeur ou des gouttes d'eau pourraient sortir du four lors de l'ouverture de la porte.

Si le four contient de la vapeur, nous vous conseillons de ne pas y introduire les mains.

Les huiles ou les graisses surchauffées prennent feu facilement.

Il est dangereux de chauffer de l'huile dans la chambre de cuisson pour cuisiner de la viande, partant il faut l'éviter.

Ne jamais utiliser d'eau pour éteindre de l'huile ou de la graisse en train de brûler (danger d'explosion); étouffer les flammes avec des chiffons mouillés.

La grille, les plaques et les récipients de cuisson atteignent de hautes températures: utiliser des gants de cuisine ou des poignées pour casseroles.

Pendant l'emploi et l'entretien du four, faire attention à ne pas vous coincer les doigts dans les charnières de la porte, pour éviter tout écrasement ou blessure.

Y prêter attention, surtout en présence d'enfants.

Laisser la porte du four ouverte uniquement en position appuyée.

Une porte restée ouverte pourrait créer le risque de trébuchement.

Ne pas s'asseoir ni s'appuyer contre la porte du four, ni ne l'utiliser comme plan de travail.

Toutes les interventions sur les électroménagers doivent être effectuées par un personnel qualifié.

Pour l'entretien et la maintenance, l'installation et le nettoyage de l'appareil utiliser des moyens de prévention et de protection adéquats (gants, etc.).

Le soulèvement et la maintenance d'appareils de poids >25kg ou avec des dimensions qui ne permettent pas une prise facile doivent être effectuées en utilisant des moyens adéquats ou avec l'intervention de deux personnes afin d'éviter risques ou problèmes.

Avant d'utiliser le four pour la première fois

Toute intervention doit avoir lieu uniquement après avoir débranché l'appareil.

Après avoir déballé le four, 1 'avoir encastré dans le meuble at avoir extrait les accessoires (lèchefrites et grilles), il est nécessaire de le faire chauffer à la température maximale pendant environ 20 minutes de façon à éliminer d éventuels résidus huileux dus à la fabrication, qui pourraient entraîner des odeurs désagréables durant la cuisson. Au cours de cette phase, aérer la pièce.

Rincer les lèchefrites et les grilles avec un produit à vaisselle.

Au cours des premières minutes de marche du four, il est possible de constater sur la façade une éventuelle formation de condensation qui ne compromet pas le fonctionnement de l'appareil.

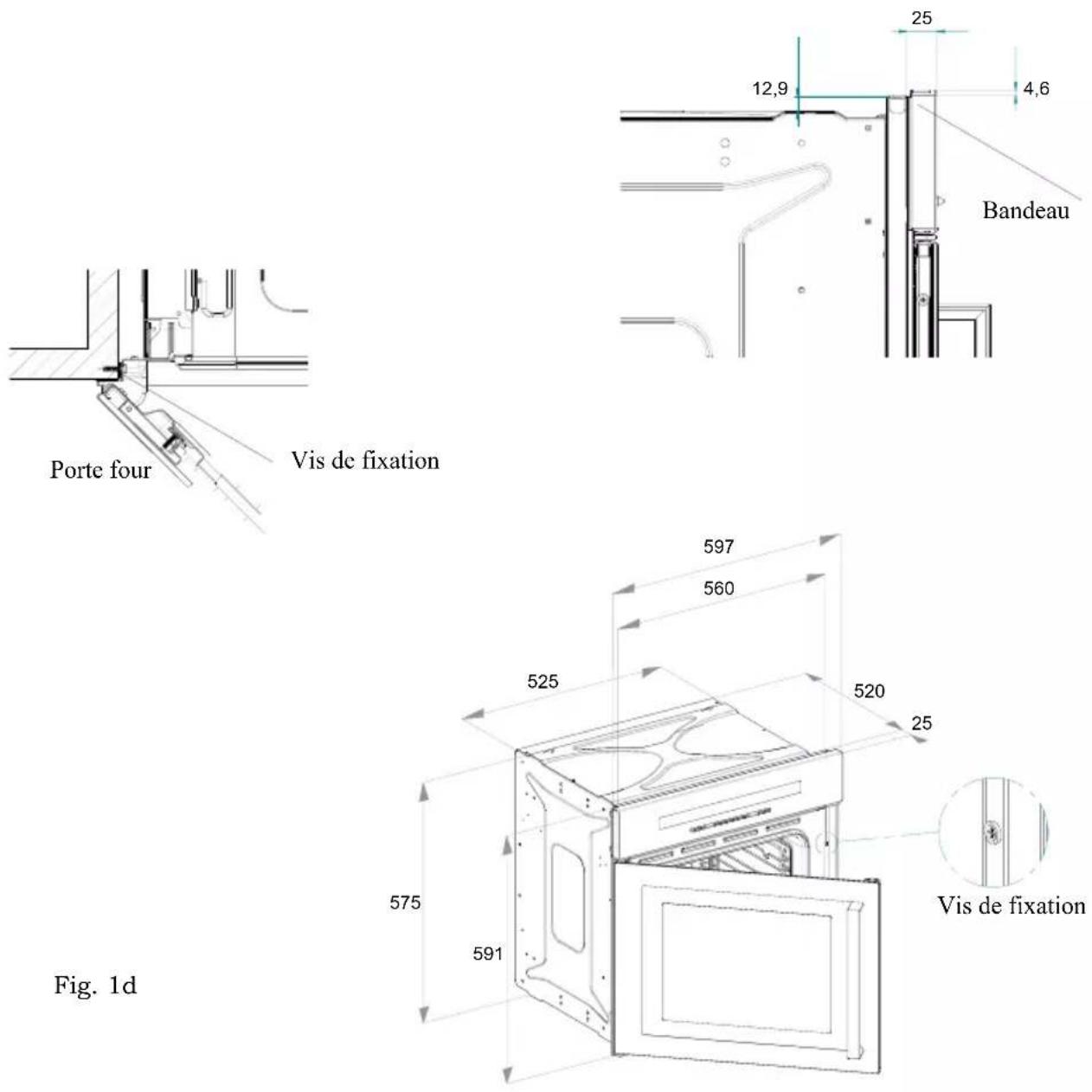

Remarques importantes pour le montage

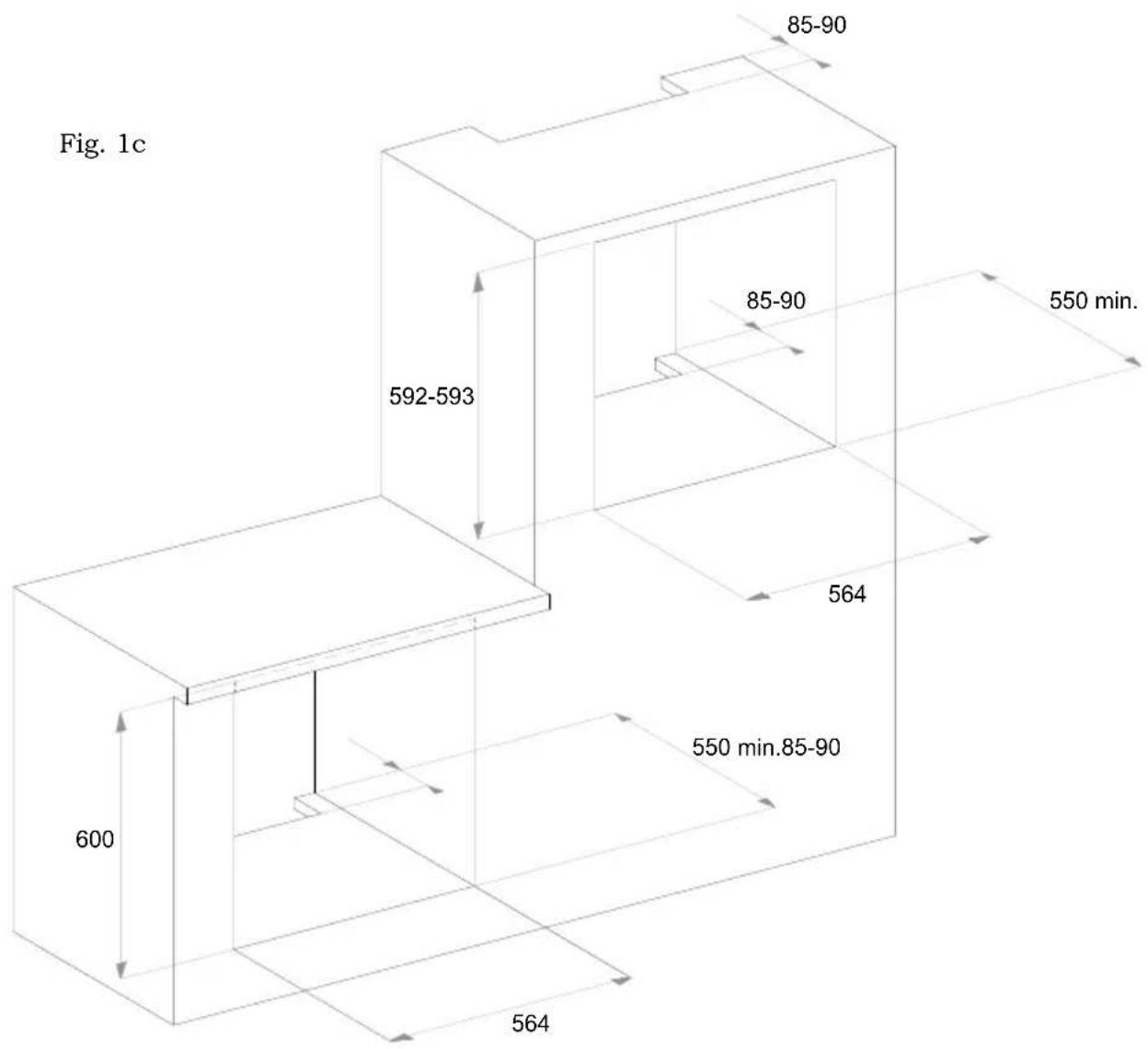

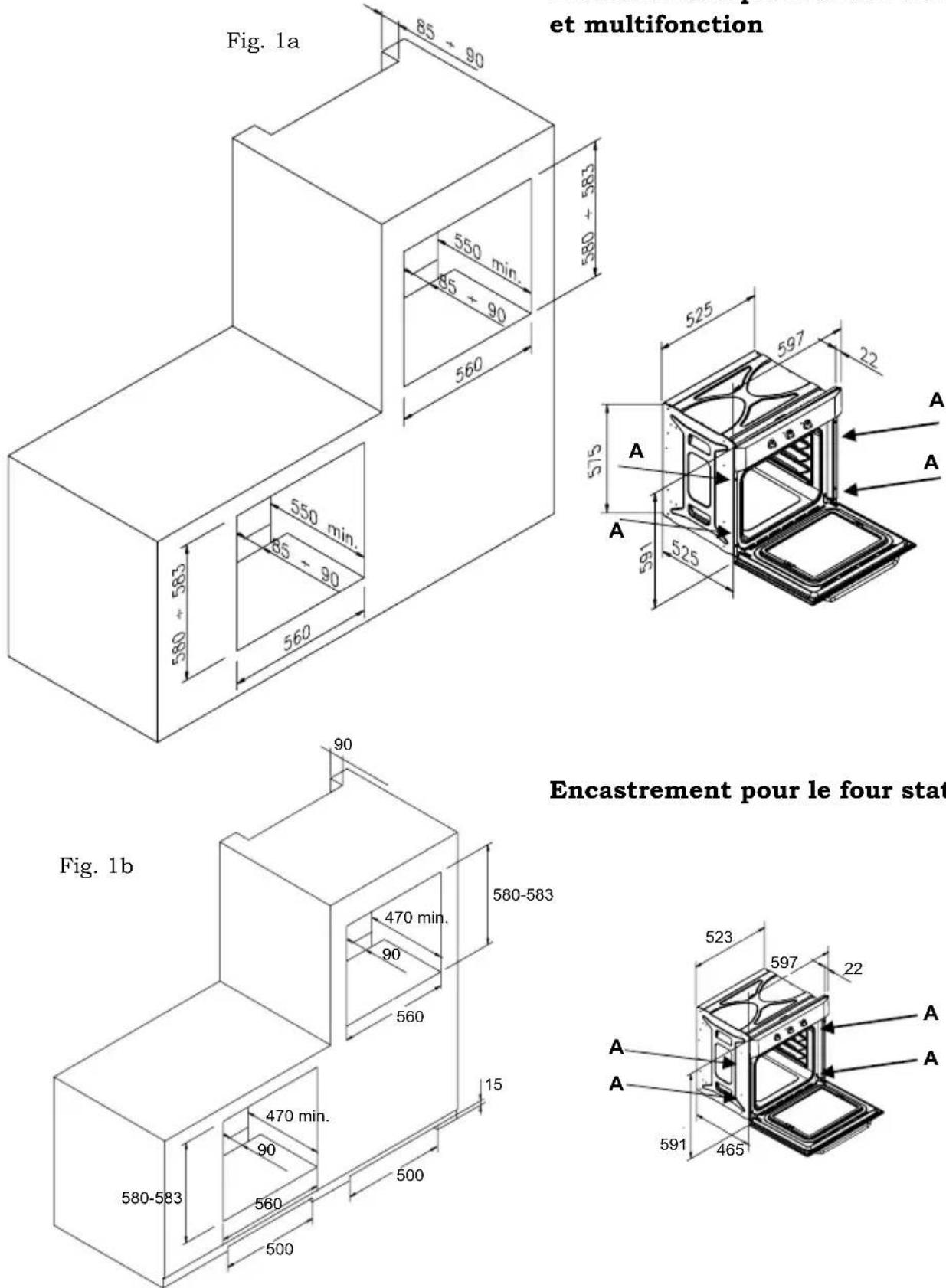

Pour l'encastrement respecter les dimensions indiquées à la fig. 1a, 1b.

Le four peut être placé sous le plan de travail ou en colonne, dans ce cas le meuble devra être prévu avec un jour de 80/90cm à l'arrière et au-dessus (fig. 1a et 1b).

La fixation du four sur le meuble s'effectue avec 4 vis A placées aux angles de l'encadrement de la porte du four (fig. 1a et 1b).

Ne pas s'aider de la porte comme levier pour entrer le four dans le meuble.

Ne pas exercer des pressions excessives sur la porte ouverte.

Toutes les interventions sur les électroménagers doivent être effectuées par un personnel qualifié.

Pour l'entretien et la maintenance, l'installation et le nettoyage de l'appareil utiliser des moyens de prévention et de protection adéquats (gants, etc.).

Le soulèvement et la maintenance d'appareils de poids >25kg ou avec des dimensions qui ne permettent pas une prise facile doivent être effectuées en utilisant des moyens adéquats ou avec l'intervention de deux personnes afin d'éviter risques ou problèmes.

Encastrement pour le four ventilé et multifonction
Encastrement pour le four statique

Fig. 1c-1d : Installation du four avec la porte que peut être accrochée sur le deux côtés

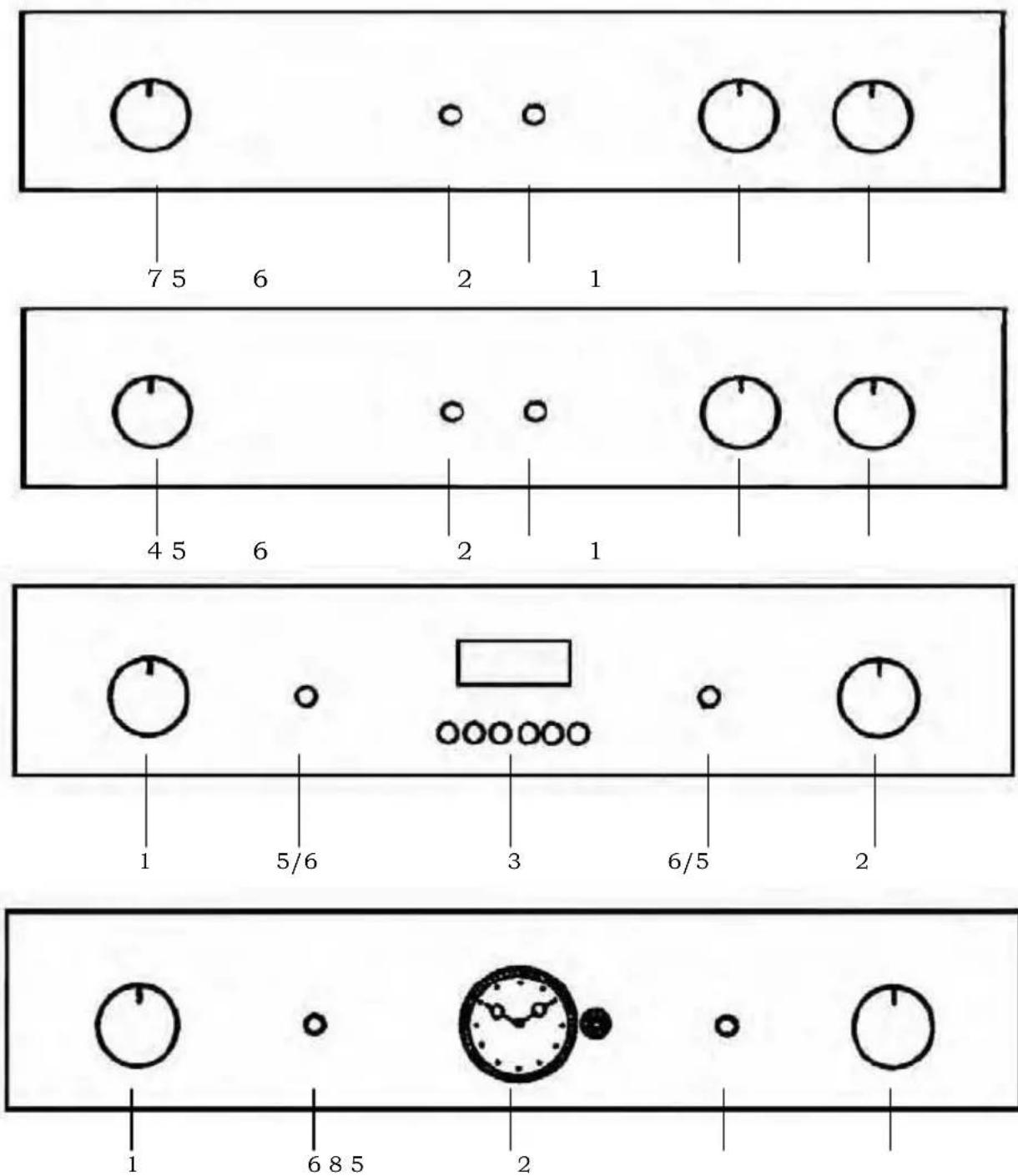

Bandeau

1. Thermostat
2. Commutateur
3. Programmateur électronique

4. Minuterie fin de cuisson

5. Lampe verte

6. Lampe jaune
7. Minuterie à alarme sonore
8. Programmateur analogique et Horloge analogique

Éléments et opérations commandés par le sélecteur:

DECONGELATION

La lumière du four et le voyant vert s'allument comme pour toutes les autres fonctions du four.

Le ventilateur se met en route, mais sans propagation de chaleur (le thermostat n'est pas en fonction). La porte du four doit être fermée. Ce type de fonction permet la décongélation des aliments en utilisant environ 1/3 du temps normalement employé.

CUISSON TRADITIONNELLE

Sélectionner la température désirée entre 50°C et 250°C.

Le voyant jaune s'allumera jusqu'à ce que la température programmée soit rejointe. On recommande de préchauffer le four avant d'introduire les aliments.

CUISSON VENTILEE

Le ventilateur et la résistance circulaire se mettent en route et la chaleur sélectionnée, au moyen du thermostat sur une température comprise entre 50°C et 250°C, est diffusée de façon régulière et homogène dans toutes les parties du four.

Il n'est pas nécessaire de préchauffer le four avant d'introduire les aliments.

On peut cuire deux types de plats différents (ex. viande et poisson), en respectant évidemment les différents temps de cuisson.

GRILL CENTRAL

Sélectionner au moyen du thermostat la température choisie, comprise entre 50°C et 250°C, en maintenant la porte du four fermée. Ce type de cuisson est spécialement indiqué pour les petites quantités d'aliments.

DOUBLE GRILL

Sélectionner au moyen du thermostat la température choisie, comprise entre 50°C et 250°C, en maintenant la porte du four fermée ou semi-ouverte. Dans ce dernier cas, il faut utiliser le déflecteur. Ce type de cuisson est spécialement indiqué pour des plats consistants qui requièrent l'action du gril sur toute la surface.

VENTILATEUR + GRILL

Régler le thermostat sur la température désirée comprise entre 50°C et 250°C. L'action du ventilateur, associée à l'action du gril permet une cuisson rapide et en profondeur des plats particuliers.

On conseille de réchauffer le four pendant quelques minutes avant d'introduire les aliments.

VENTILATEUR + SOLE

Sélectionner la température désirée pour ce type de cuisson particulièrement délicate et lente.

On déconseille de préchauffer le four.

Éléments et opérations commandés par le sélecteur:

CUISSON TRADITIONNELLE + VENTILATEUR

Sélectionner la température désirée comprise entre 50°C et 250°C, en maintenant la porte du four fermée. Ce type de cuisson est l'intégration entre cuisson conventionnelle et ventilée. Cuisson indiquée pour cuire (pain, pizza, lasagne).

On conseille de préchauffer le four.

LUMIERE FOUR

RESISTANCE SOLE

Sélectionner la température adéquate comprise entre 50°C et 250°C.

Ce type de cuisson est particulièrement indiqué pour réchauffer les aliments.

RESISTANCE VOUTE

Placer le thermostat entre 50°C et 250°C.

Type de cuisson pour aliments particulièrement délicats et pour conserver la chaleur après la cuisson.

GRILL + TOURNEBROCHE

Sélectionner au moyen du thermostat la température choisie, comprise entre 50°C et 250°C, en maintenant la porte du four fermée. L'insertion automatique du tournebroche s'effectue simultanément à l'allumage du grill.

FONCTION PIZZA

Cette fonction est conseillé pour cuire pizza et plats avec légumes.

Les résistances de sole et circulaire et le ventilateur s'allument dans le même temps.

VENTILATEUR + GRILL + TOURNEBROCHE

Sélectionner au moyen du thermostat la température choisie, comprise entre 50°C et 250°C, en maintenant la porte du four fermée. L'insertion automatique du tournebroche s'effectue simultanément à l'allumage du grill.

Table de cuisson

Plat	Temp.en °C	Niveau *Grille	Tempsen min.
Gâteaux dans moule à pâte battue			Conseillé	Personelle
Galette, fouace	175 2 55 - 65
Fouace	175 3 60 - 70
Tarte	175 3 60 - 70
Gâteaux dans moule de pâte briséeFond de Tarte	200 3 8 - 10
Tarte au fromage, cheesecake	200 3 25 - 35
Tarte aux fruits	200 3 25 - 35
Gâteaux dans moule à pâte levéeFond de Tarte	180 3 30 - 45
Pain blanc 1 kg de farine	200 3 25 - 35
Petites pâtisseriesPâte brisée	200 3 10 - 15
Pâte à choux à la crème	200 2 35 - 45
Pâte biscuit	200 3 15 - 20
Lasagnes	225 2 40 - 50
Viandes (temps de cuisson pour chaque cmd'épaisseur)
Viandes rôties à cuisson longue (ex. veau rôti)	200 2 120 - 150
Viandes rôties à cuisson brève (ex. Roast beef)	200 2 60 - 90
Pain de viande	200 2 30 - 40
Volailles
Canard 1 12 - 2 kg	200 2 120 - 180
Oie 3 kg	200 2 150 - 210
Poulet rôti	200 2 60 - 90
Dinde 5 kg	175 2 àbeu près 240
Gibier
Lièvre	200 2 60 - 90
Cuissot de chevreuil	200 2 90 - 150
Cuissot de cerf	175 2 90 - 180
LégumesPommes de terre ou four	220 2 30 - 40
Tourte de lègumes	220 2 30 - 40
PoissonTruite	200 2 40 - 50
Mulet	200 2 40 - 50
Pizza	240 3 10 - 20
Grillades
Côtes de porc		4	8	-
Saucisses		4 10 - 12
Poulet à la grillade		2	25 - 35
Rôti de veau à la broche 0,6 kg			50 - 60
Poulet à la broche			60 - 70
* Le niveau de la grille est compté à partir du bas (exclus le dépôt sur le fond, le plat de récupération du jus ne pouvantalors être utilisé)
LES INFORMA TIONS DESSUS DONNÉES SONT INDICATIVES PUISQUE LE MODE ET LE TEMPS DE CUISSON SONTV A RIA BLES CONFORMÉMENT À LA QUALITÉ ET QUANTITÉ DES A LIMENTS EMPLOY ÉS POUR LA CUISSON

Comment utiliser le grill

Placer les aliments à griller sur la grille ou dans un plat aux bords très bas.

Introduire la grille dans le four au niveau le plus élevé possible.

Introduire le plat de récupération des graisses au niveau immédiatement sous la grille.

Mettre en marche la résistance du grill:

A. Pour le four Statique: Pos. du sélecteur

B. Pour le four Ventilé : Pos. du sélecteur

C. Pour le four Multifonction-Ventilé : Pos. du sélecteur

D. Pour le four Multifonction: Pos. , du sélecteur

Selon le type d'aliment (viandes, poissons, volailles...) ne pas oublier de le retourner afin d'exposer les deux faces aux rayons infrarouges du grill

Voici quelques temps de cuisson à titre purement indicatif:

Aliment à griller	Temps de cuisson en minutes
	1° face 2° face
Viandes basses ou fines	6		4
Viandes modérément épaisses	8		5
Poissons fins et sans écaille	10		8
Poissons modérément volumineux (ex. truite, saumon)	15 12
Saucisses	12 10
Toast	5		2

Comment utiliser le tournebroche (où priun) - Fig. 2

Il est possible d'utiliser le tournebroche qui fonctionne avec le grill. Après avoir embroché sur la longueur les aliments, le bloquer avec les deux petites fourchettes. Ensuite procéder de la manière suivante:

A) Introduire la pointe de la broche dans le trou de l'arbre du moteur placé sur l'arrière du four

B) Placer le support pour la broche.

C) Déyisser la poignée de la broche.

D) Placer le plateau de récupération des graisses au niveau le plus bas.

E) Placer le bouton de commande sur la pos.

F) A la fin de la cuisson, visser la poignée sur le broche et retirer le tout du four.(Fig. 2).

Minuterie à alarme sonore 60 minutes - Fig. 3

Elle peut être réglée pour une période maximale d'une heure.

Le retentissement du signal sonore n'interrompt pas le fonctionnement du four.

Pour régler la minuterie, tourner le bouton (Fig. 3) à droite jouqu'à 60 minutes.

Ramener le bouton en le tournant à gauche sur le temps désiré.

Le signal sonore retentira une fois la durée choisie écoulée.

Fig. 3

Minuterie de fin de cuisson 120 minutes - Fig. 4

La fonction de ce programmateur est d'interrompre le fonctionnement du four une fois la durée de cuisson écoulée.

1) FONCTIONNEMENT

Tourner le bouton du thermostat sur la température désirée. Tourner le bouton du programmateur sur la durée de cuisson désirée (max 120 minutes). Une fois la durée choisie écoulée, le programmateur émettra un signal sonore, et interrompra le fonctionnement du four.

2) POSITION MANUELLE

Pour faire fonctionner le four manuellement sans fixer le temps de cuisson, tourner le bouton (Fig. 4) sur la position 🎩.

Fig. 4

Programmateur analogique - Fig. 5

Régler l'heure en appuyant sur le bouton de commande "A" et en le tournant dans le sens contraire des aiguilles d'une montre.

Sélectionner l'heure de début de cuisson en tirant vers l'extérieur le bouton de commande "A" et en le tournant dans le sens contraire des aiguilles d'une montre jusqu'à faire coïncider l'index "B" avec l'heure de début cuisson désirée.

Sélectionner l'heure de fin de cuisson en tournant le bouton de commande "A" dans le sens contraire des aiguilles d'une montre jusqu'à faire coïncider le temps désiré (max 180') avec l'index de référence fixe (en correspondance du XII).

A la fin de la cuisson, le four s'éteint automatiquement et la sonnerie d'avertissement se met en fonction, on peut l'arrêter en tournant le bouton "A" jusqu'au symbole ☒.

Si on veut utiliser le four en excluant l'horloge de programmation (fonctionnement manuel) il faut tourner le bouton "A" jusqu'à faire coïncider le symbole ⚡ avec l'index de référence fixe.

Horloge analogique - Fig. 6

Réglage de l'horloge : pour la mise au point de l'heure exacte, appuyer et tourner dans le sens des aiguilles d'une montre ou dans le sens contraire le bouton "A".

Programmateur électronique - Fig. 7

Le programmateur électronique regroupe les fonctions suivantes:

• Horloge de 24 h. avec affichage lumineux
• Timer, avertisseur sonore jusqu'à maximum 23 h. et 59 min.
• Programme en mode automatique de début ou fin cuisson
• Programme en mode semi-automatique (soit seul début cuisson soit seul fin cuisson).

Description des fonctions des boutons

" TIMER " AVERTISSEUR SONORE

Description des symboles lumineux

« AUTO » - (clignotant) - Programmateur en mode automatique mais non programmé.

«AUTO» - (allumé en permanence) - Programmateur en mode automatique et programmé.

Cuisson en mode programmé en cours

Avertisseur sonore programmé

et «AUTO» (tous les deux clignotants) - erreur de programmation.

Aucun symbole lumineux sauf les numéros de l'horloge:

Programmateur en mode manuel.

Horloge digitale

Les chiffres de l'horloge montrent les heures (0-24) e les minutes.

A la première mise sous tension ou après une interruption du courant trois chiffres clignotent sur le panneau.

Pour la mise à l'heure exacte, il faut en. foncer simultanément les boutons et EN MÊME TEMPS enfoncer ou le bouton [+] ou le bouton [-] jusqu'à fixer l'heure exacte. La vitesse de réglage dépend de la pression exercée sur les boutons [+] et [-].

Cuisson manuelle (sans utilisation du programmateur)

Pour utiliser le four en mode manuel, donc sans utilisation du programmateur, il faut annuler le clignotement de «AUTO» en enfonçant le bouton 🏠.

Si «AUTO» ne s'éteint pas (cela veut qu'il y a encore un programme de cuisson en mémoire) il faut annuler le programme en enfonçant jusqu'à la mise à zéro de l'horloge.

Cuisson en mode automatique (début et fin cuisson)

1) Programmer la durée de cuisson en enfonçant le bouton .
2) Programmer l'heure de fin cuisson en enfonçant le bouton .
3) Déterminer la température et le programme de cuisson désirés en utilisant les boutons du thermostat et du commutateur.

Après ces opérations le symbole «AUTO» s'allumera en permanence, cela signifie que le four a été programmé.

Voilà un exemple pratique: l'utilisateur souhaite une cuisson de 45 minutes, qui doit terminer à 14 h.

• Enfoncer jusqu'à fixer 0.45.
• Enfoncer jusqu'à fixer 14.00.

Après ces opérations l'heure de l'horloge réapparaîtra et le symbole «AUTO» s'allumera, cela signifie que le programme a été accepté et mémorisé.

A 13.15 h. (14.00 h moins 15 minutes) le four s'allumera automatiquement. Pendant la cuisson les symboles 📄 et «AUTO» s'allumeront.

A 14.00 h. le four s'éteindra automatiquement, un signal sonore retentira jusqu'à ce que l'on enfonce la touche ☐.

Cuisson semi-automatique

A. Programmation du temps de cuisson

B. Programmation de l'heure de fin cuisson

A) Déterminer le temps de cuisson désiré en enfonçant le bouton.

Le four s'allumera immédiatement.

Les symboles «AUTO» et s'allumeront.

Écoulé le temps de cuisson programmé le four s'éteindra, un signal sonore intermittent retentira arrêter le signal sonore comme décrit ci-dessus.

B) Fixer 1 'heure de fin cuisson en enfonçant le bouton .

Le four s'allumera immédiatement. Les symboles «AUTO» et 📄 s'allumeront.

A l'heure fixée de fin cuisson, le four s'éteindra et un signal sonore intermittent retentira arrêter le signal sonore comme décrit ci-dessus. Le programme de cuisson peut être visualisé à tout moment en enfonçant le bouton correspondant.

La programmation peut être aussi annulée à tout moment en enfonçant le bouton et en mettant à zéro l'horloge. Ensuite en enfonçant le bouton 🎨 le four peut être utilisé en mode manuel.

Timer = signal sonore

Le «timer» est uniquement un avertisseur sonore qui peut être réglé pour une période maximale de 23 heures et 59 min. Régler le timer en enfonçant le bouton ☐ et même temps [+] ou [-] jusqu'à obtenir le temps choisi.

Après avoir fixé le temps, l'heure de l'horloge reparaît et le symbole 📄 s'allume.

Le compte à rebours commencera immédiatement et peut être visualisé à tout moment en enfonçant le symbole ☐.

A la fin de ce temps, le symbole 📄 s'éteindra et un signal sonore intermittent retentira jusqu'à ce que l'on l'arrête en enfonçant le bouton 📄.

ATTENTION! L'interruption de l'alimentation électrique entraîne la mise à zéro de l'horloge et l'annulation de tous les programmes.

Lorsque l' alimentation électrique est rétablie trois zéros clignotant apparaissent et on peut programmer de nouveau la cuisson.

UTILISATION DU PROGRAMMATEUR ÉLECTRONIQUE (fig. 8)

A Température
B Programme automatique
C Durée et mode manuel
D Indicateur minutes

Réglage d e lhorloge

Quand on allume le four, l'ecran de visualisation affiche les caractères 00.00 de manière intermittente. Pour régler l'horloge, appuyer en même temps sur les touches et . A l'aide des touches +/- à la droite, régler l'heure. La touche "+" permet d'augmenter la valeur et la touche "-" de la diminuer à une vitesse directement proportionnelle à la durée de la pression des touches. Après avoir réglé l'heure, le point entre les heures et les minutes continuera à clignoter pendant 7 secondes.

Pour modifier l'heure, répéter l'operation.

Mode de fonctionnement manuel

Appuyer en même temps sur les touches et.

Si un programme de cuisson a été auparavant reglé, le symbole "AUTO" (B) s'éteint et le symbole (C) s'allume.

Tout programme réglé précédemment est annulé.

Fonctio nnement semi-automatique avec c temps de cuisson

Sélectionner la fonction Temps de cuisson et programmer le temps désiré en utilisant les touches +/- à la droite. Les symboles “AUTO” (B) et casserole (C) s'allument sur l'écran de visualisation. Quand l'heure courante est égale au temps de fin de cuisson, la cuisson se termine et le symbole de la casserole (C) s'eteint. Le four émet un signal acoustique; le symbole "AUTO" (B) clignote. La cuisson est terminée.

Fonctionnement semi-automatique avec fin de cuisson

Sélectionner la fonction Fin temps de cuisson et programmer le temps de fin de cuisson désiré en utilisant les touches +/- à la droite. Les symboles "AUTO" (B) et casserole (C) s'allument sur l'ecran de visualisation. Tourner la manette du commutateur sur la fonction désiré et celle du thermostat sur la température désirée.

Quand l'heure courante est égale au temps de fin de cuisson, le four arrête la cuisson et le symbole de la casserole (C) s'éteint. Le four émet un signal acoustique et le symbole "AUTO" (B) clignote.

Fonctionnement automatique

1) Régler la durée de la cuisson en appuyant sur la touche e sur les touches +/- à la droite.
2) Régler le temps de fin de cuisson en appuyant sur la touche et sur les touches +/- à la droite.
3) Régler la température et le programme de cuisson avec les manettes du thermostat et du commutateur.

Après cette programmation, le symbole “AUTO” (B) s'allume: cela signifie que le four a été programmé. Quand l'heure courante correspond au temps de début de cuisson, le symbole de la casserole (C) s'allume et le four se met en fonction.

Temps de début de cuisson = Temps final de cuisson - Durée de la cuisson. Exemple: la cuisson dure 45 minutes et doit se terminer à 14.00 heures.

- Appuyer sur ☐ et sur “+” jusqu'à atteindre 0.45.

- Appuyer sur 📂 et sur “+” jusqu'à atteindre 14.00.

Une fois que la programmation est terminée, l'heure s'affiche sur l'ecran et le symbole "AUTO" (B) clignote continuellement. Cela signifie que le programme de cuisson a été mémorisé.

A 13.15 (14.00 moins 45 minutes), le four s'allume automatiquement. Durant la cuisson, le symbole de la casserole (C) et le symbole "AUTO" (B) restent allumés.

A 14.00, le four s'éteint automatiquement tandis que le symbole "AUTO" (B) clignote. Le symbole de la casserole (C) s'éteint et le four émet un signal acoustique qui continuera à sonner tant qu'on ne l'arrêtera pas.

Timer

Sélectionner la fonction Timer 📄. Le temps est pré-réglé à 5 minutes. Pour le modifier, utiliser les touches +/- à la droite.

Quand le point entre les heures et les minutes de même que le symbole commencent à clignoter, cela veut dire que le compte à rebours a démarré. L'écran affiche l'heure et les minutes du compte à rebours mais en appuyant sur le symbole , il est possible de choisir si l'on désire afficher le compte à rebours ou l'heure courante.

Signal acoustique

Le signal acoustique sonne à la fin du temps réglé 📋 ou bien à la fin d'un programme de cuisson 📌 pour une durée de 7 minutes. Pour l'éteindre, appuyer sur une touche quelconque de saisie d'un programme (les trois premières à la gauche).

Il est également possible de régler le volume du signal acoustique: pour cela, garder la pression sur la touche “-” à la droite pendant 2 secondes lorsque l'heure s'affiche.

Début du programme et commandes

Appuyer sur la touche du temps de cuisson ou bien de fin de cuisson pour connaître le temps restant.

Signal d'erreur dans la saisie des données

Quand on saisit une mauvaise donnée, on entend le signal acoustique et le symbole “AUTO” (B) clignote.

Effacement d'un programme

Il possible d'effacer un programme en appuyant simultanément sur les touches et.

Choix des fonctions

Pour choisir l'une des fonctions ci-dessous, tourner la manette du sélecteur.

On verra s'afficher les fonctions suivantes:

Eclairage

190^ C

50^ C

190^

250^

165^

165^

165^

Décongélation

Il est possible de modifier la température affichée en utilisant les touches +/- à la gauche, en allant d'un minimum de 40°C à un maximum de 250°C avec une variation de 5°C à la fois. Le symbole °C clignotera jusqu'à ce que l'on atteigne la température souhaitée.

BANDEAU DES COMMANDES (fig. 9)

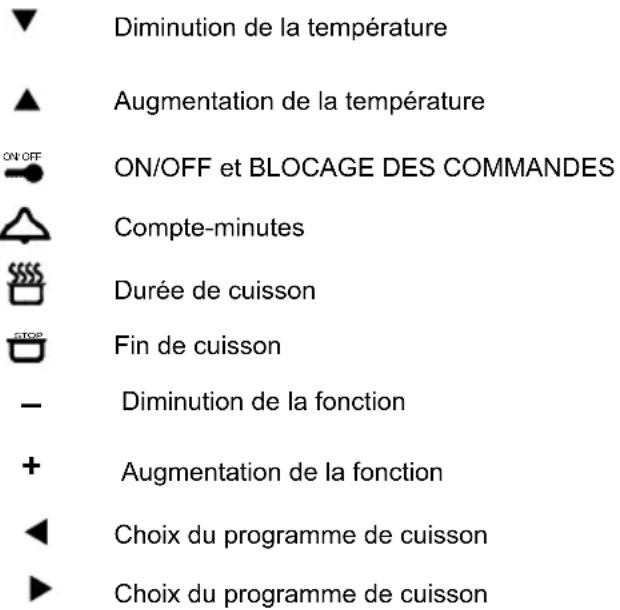

TOUCHES FONCTIONS

FONCTIONNEMENT

Lors du premier branchement du four sur le réseau électrique, ou après une coupure de courant, l'écran du timer se met à clignoter.

Le four n'est pas encore activé: pour ceci, procéder d'abord au "réglage de l'horloge".

RÉGLAGE DE L'HORLOGE

Appuyer simultanément et relâcher les touches et, puis régler l'heure exacte avec les touches et - +

Note: l'opération doit être effectuée sous les 3 secondes lorsque les points sur l'écran commencent à clignoter; à la fin du réglage, attendre que les deux points lumineux cessent de clignoter.

SONNERIE

Le four émet des signaux acoustiques pour signaler les différentes fonctions, comme par exemple la fin de la cuisson.

Le niveau sonore peut être modifié: à four éteint (OFF) et en appuyant sur la touche —, le four reproduit les 3 niveaux disponibles.

Le dernier niveau sélectionné sera celui qui sera reproduit.

ALLUMAGE DU FOUR

Appuyer et relâcher la touche 🐘n signal acoustique est émis (bip). La mention ON s'affiche sur l'écran du timer, le symbole 🐘s s'allume ainsi que l'éclairage intérieur du four. On peut procéder au réglage d'une fonction de cuisson.

COMPTE-MINUTES

Le compte-minutes est seulement un compteur de temps qui est tout à fait indépendant des fonctions de cuisson; il peut se révéler très utile pour programmer un avis de fin de cuisson.

Pour programmer le compte-minutes, allumer le four avec appuyer sur la touche : l'écran se remet à zéro et les points commencent à clignoter;

régler sous les 3 secondes suivantes le temps voulu, avec les touches et, pour une durée maximale de 23 heures et 59 minutes, après laquelle,

un signal acoustique sera émis et le symbole de la se mettra à clignoter. Pour faire cesser le signal acoustique et le clignotement des symboles, il suffit d'appuyer sur une des touches

FONCTIONNEMENT MANUEL À TEMPS INDÉFINI

Allumer le four; sélectionner une des fonctions de cuisson disponibles avec les touches et : pour chaque type de cuisson, le four propose une température prédéfinie indicative, qui peut être modifiée avec les flèches et. ▲ Le four se chauffera à la température programmée et le symbole de degré centigrade ° clignotera pour signaler le fonctionnement.

L'atteinte de la température est signalée par un signal acoustique et le symbole de degré cesse alors de clignoter. Pour éteindre le four, appuyer et relâcher la touche ON/OFF

Les écrans de la température et des fonctions s'éteignent, et OFF s'affiche sur l'écran; en outre, un signal acoustique est émis (bip).

FONCTIONNEMENT SEMI-AUTOMATIQUE DE LA DURÉE DE CUISSON

Pour régler le temps de cuisson

Allumer le four en appuyant puis en relâchant la touche appuyer et relâcher la touche et régler

le temps de cuisson désiré avec les touches et, pour une durée maximale de 10 heures et 00 minute.

L'écran affichera la lettre A (fonctionnement automatique). Attendre ensuite que le timer indique de nouveau l'heure

courante, puis sélectionner une des fonctions de cuisson disponibles avec les touches

Pour chaque fonction de cuisson, le four propose une température prédéfinie, que l'on peut modifier avec les flèches ▼ et ▲.

Le four commence la cuisson pour la durée réglée, puis s'éteint automatiquement;

À la fin de la cuisson à temps, un signal acoustique intermittent est émis, tandis que les écrans de la température et des fonctions s'éteignent, l'écran du timer affiche l'heure courante et les deux symboles et A se mettent à clignoter.

Pour éteindre le signal acoustique et quitter le cycle, appuyer sur une des touches suivantes

Le four est prêt à recevoir de nouvelles commandes; sélectionner une nouvelle fonction de cuisson, ou éteindre en appuyant puis en relâchant la touche

FONCTIONNEMENT SEMI-AUTOMATIQUE DE FIN DE CUISSON

Pour régler l'heure de fin de cuisson

Allumer le four en appuyant puis en relâchant la touche , appuyer et relâcher la touche et régler

l'heure de fin de cuisson avec les touches et, dont la durée est limitée aux 23 heures et 59 minutes suivantes.

Après cette opération, attendre que le timer indique à nouveau l'heure courante.

Puis sélectionner une des fonctions de cuisson disponibles avec les touches : le four propose une

température prédéfinie, qui peut être modifiée avec les flèches ▼

Le four commence la cuisson jusqu'à l'heure programmée, puis s'éteint automatiquement.

À la fin de la cuisson à temps, un signal acoustique intermittent est émis, tandis que les écrans de la température et des fonctions s'éteignent, l'écran du timer affiche l'heure courante et les deux symboles et A se mettent à

clignoter.

Pour éteindre le signal acoustique et quitter le cycle, appuyer sur une des touches suivantes

Le four est prêt à recevoir de nouvelles commandes; sélectionner une nouvelle fonction de cuisson, ou éteindre en appuyant puis en relâchant la touche

FONCTIONNEMENT AUTOMATIQUE

Pour régler la durée de cuisson et l'heure de fin de cuisson

Allumer le four en appuyant puis en relâchant la touche • puyer et relâcher la touche

le temps de cuisson nécessaire avec les touches et. Attendre que les points des heures et des minutes du timer cessent de clignoter; le timer montre à nouveau l'heure courante;

puis appuyer sur la touche et régler l'heure de fin de cuisson avec les touches et. Attendée de

nouveau que les points cessent de clignoter; sélectionner une des fonctions de cuisson disponibles: le four propose une température préprogrammée, qui peut être modifiée avec les flèches ▼.

Dès que les points du timer cessent de clignoter, le four entre en modalité de cuisson différée: il s'allumera automatiquement pour la durée programmée et s'arrêtera à l'heure programmée.

L'écran affichera alors uniquement la température sélectionnée, l'heure courante et le cycle sélectionné. L'éclairage interne du four s'éteint.

Toutefois, on peut modifier soit la température que la fonction programmée en répétant les opérations susmentionnées.

À la fin de la cuisson à temps, un signal acoustique intermittent est émis, tandis que les écrans de la température et des fonctions s'éteignent,

l'écran du timer affiche l'heure courante et les deux symboles 📁 et A se mettent à clignoter.

Pour éteindre le signal acoustique et quitter le cycle, appuyer sur une des touches suivantes

Le four est prêt à recevoir de nouvelles commandes; sélectionner une nouvelle fonction de cuisson, ou éteindre en appuyant puis en relâchant la touche

LIMITATIONS D'UTILISATION DES CUISSONS SEMI-AUTOMATIQUES ET AUTOMATIQUES

Les fonctions de préchauffage (PRH) et de décongélation ne sont pas compatibles avec les cuissons à temps défini, donc:

- après avoir programmé une de ces deux fonctions, on ne peut activer ni la durée ni la fin de cuisson;

- si le four a été programmé en modalité de fonctionnement automatique, on ne peut pas choisir la fonction de préchauffage (PRH) ou de décongélation.

ICÔNES DE L'ÉCRAN

Casserole: si allumée, elle indique qu'une fonction de cuisson est en fonction.

Au contraire, la casserole reste éteinte lorsque les fonctions d'éclairage, de PRH (préchauffage) et de décongélation sont en fonction.

Son clignotement indique la fin d'une cuisson à temps. Pendant la phase de fonctionnement automatique, le symbole reste éteint puis s'allume lors de l'allumage programmé du four.

A (automatique): si allumée, elle indique qu'un temps de cuisson a été programmé; son clignotement indique la fin d'une cuisson programmée.

Cloche: si allumée, elle indique que le compte-minutes est activé; son clignotement indique la fin du comptage des minutes.

SÉLECTION DE LA TEMPÉRATURE DE CUISSON

Lorsque le four est allumé, on peut régler la température avec les flèches et du minimum au maximum, par des augmentations de 5°C comme indiqué sur l'écran.

Note: une température de référence est préprogrammée pour chaque fonction de cuisson, et que l'on peut modifier avec les flèches et.

SÉLECTION DES FONCTIONS DE CUISSON

Lorsque le four est allumé, on peut allumer alternativement les symboles correspondants grâce aux touches et, ce qui permet de choisir la fonction de cuisson désirée.

Fonctions:

ÉCLAIRAGE DU FOUR

On allume l'éclairage intérieur du four en appuyant puis en relâchant la touche pour l'éteindre, appuyer et relâcher de nouveau la touche

En sélectionnant une fonction de cuisson, l'éclairage intérieur s'allume et reste allumé 3 minutes après l'atteinte de la température programmée.

Pendant une fonction de cuisson ou de décongélation, on peut rallumer l'éclairage du four en appuyant sur une des touches

l'éclairage reste allumé pendant une minute.

On peut allumer l'éclairage du four même si les commandes ont été bloquées, en appuyant sur une des touches:

PRH PRÉCHAUFFAGE

Cette fonction permet de préchauffer plus rapidement le four avant la sélection de la fonction de cuisson.

Un symbole animé s'affiche sur l'écran de la température.

Le préchauffage se termine lors de l'atteinte de la température préprogrammée (non modifiable). Un signal acoustique est alors émis, puis le symbole de l'ampoule et l'éclairage du four s'allument; à ce point, on pGRILeut choisir le cycle de cuisson désiré avec les touches et.

CUISSON TRADITIONELLE

Cuisson traditionelle avec fonctionnement de la résistance supérieure et inférieure.

RÉSISTANCE INFÉRIEURE

Ce type de cuisson est adapté aux aliments particulièrement délicats et pour conserver la chaleur après la cuisson.

RÉSISTANCE SUPÉRIEURE

Ce type de cuisson est adapté aux aliments particulièrement délicats et pour conserver la chaleur après la cuisson.

GRIL

Il est indiqué pour faire griller les aliments.

GRILL VENTILÉ

Il est indiqué pour faire griller les aliments de manière plus délicate.

FONCTION PIZZA

Particulièrement indiquée pour cuire la pizza et les légumes.

CUISSON VENTILÉE

Cette fonction permet une cuisson homogène et régulière dans chaque partie du four.

Il est possible de cuire différents types de mets en respectant les différents temps de cuisson.

DÉCONGÉLATION

Le ventilateur se met à marche sans aucune chauffage.

Cette fonction permet de décongeler les aliments en moins de temps.

L'écran de la température affiche le message "dEF".

AUTRES FONCTIONS

Lorsque le four est éteint, les écrans de la température et des fonctions sont éteints, tandis que l'écran du timer affiche l'heure courante.

FONCTION DE BLOCAGE DES COMMANDES (PROTECTION ENFANT)

Cette fonction peut être activée à tout moment pour empêcher l'utilisation du four par des enfants.

En particulier, si on l'active lorsque le four est éteint, elle en empêche l'allumage: pour remettre le four en fonction, il faudra désinsérer le blocage.

Pour insérer le blocage des commandes, maintenir la touche «enconcée jusqu'à ce que le symbole s'affiche (environ 5 secondes) suivi de ON, puis l'écran retourne à l'affichage de l'heure courante.

Note: à ce point, on ne peut effectuer aucun réglage de cuisson, à l'exception du réglage du compte-minutes.

Si au contraire on active le blocage après un réglage de cuisson quelconque (manuel, semi-automatique,

automatique), on ne pourra régler que le compte-minutes ou éteindre le four en appuyant puis en relâchant la touche

En effet, en appuyant sur une autre touche, l'affichage de la n = - vous rappellera que la protection est insérée.

L'extinction manuelle ou automatique ne désactive pas le blocage des commandes. Pour insérer le blocage des commandes, maintenir la touche confoncée jusqu'à ce que le symbole éliche (environ 5 secondes) suivi de OFF, puis l'écran retourne à l'affichage de l'heure courante.

Quand le four est bloqué, on ne peut pas l'allumer en appuyant sur la touche «on ne peut que l'éteindre (OFF).

TOUCHE ON/OFF

Si le four est allumé, la touche ⚡ permet d'éteindre le four à tout moment, ceci avec n'importe quelle fonction programmée.

Tous les réglages de cuisson sont annulés; pour les cuissons suivantes, suivre dès le début les relatives instructions de cuisson.

Si le four est allumé et que la fonction de blocage des commandes est programmée, en appuyant puis en relâchant la touche pour s'éteint, mais la fonction de blocage des commandes reste programmée.

Pour désactiver le blocage des commandes, maintenir la touche avoncée pendant au moins 5 secondes:

l'écran affichera la OFF", et l'heure s'affichera à nouveau.

SYMBOLE "°"

Il représente les degrés centigrades.

Son clignotement indique que le four est en train de chauffer pour atteindre la température programmée.

L'allumage fixe indique que la température programmée est atteinte.

ANNULLATION DES RÉGLAGES DE DURÉE ET DE FIN DE CUISSON

On peut annuler à tout moment les réglages de durée et d'horaire de fin de cuisson en appuyant simultanément sur les touches \$55;

ATTENTION: le four reste toutefois allumé pour la fonction choisie en modalité manuelle (à temps indéfini).

On peut reprogrammer les temps de durée et/ou de fin de cuisson, ou éteindre complètement le four en appuyant puis en relâchant la touche ON-OFF

RETRAIT DU PANNEAU EN VERRE INTERNE DE LA PORTE DU FOUR (fig. 10-11)

N'utiliser aucun produit abrasif qui pourrait l'endommager.

Des rayures sur la surface du panneau en verre peuvent l'endommager gravement.

Pour enlever le panneau en verre interne de la porte du four, utiliser une monnaie pour soulever les rainures (A) jusqu'à ce que les deux pieds (B) soient relâchés de leur logement (fig. 10)

Soulever le verre comme illustré fig. 11 et l'extraire par le haut.

Pour recomposer la porte, répéter les deux opérations précédentes dans le sens inverse.

Reposer le verre en l'appuyant à l'intérieur de la porte et en le poussant dans sa position.

Appuyer sur le verre jusqu'à ce que les pieds s'encastrent dans leur position initiale (fig. 11).

Faire attention lors du nettoyage de l'espace entre les verres de la porte et du cadre interne car certains bords risquent d'être coupants à cause du procédé de travail.

RETRAIT DU PANNEAU EN VERRE INTERNE DE LA PORTE DU FOUR (fig. 10-11)

RETRAIT ET RÉINSTALLATION DE LA PORTE DU FOUR (12-17)

La porte peut être accrochée sur les deux côtés

Replacement de la lampe à l'intérieur du four - Fig. 18

Le four est équipé d'une lampe avec les caractéristiques suivantes:

25W

Fixation à vis E-14

T 300^

ATTENTION: Couper le courant du four en débranchant la fiche de l'installation électrique.

Dévisser le couvercle de protection « A » en, sens contraire aux aiguilles d'une montre. Dévisser la lampe et la remplacer par une autre lampe.

Remonter le couvercle de protection « A » (Fig. 18).

Démontage de la porte - Fig. 19

Pour faciliter le nettoyage du four, il est possible de démonter la porte en faisant opérant sur les charnières comme il suit:

Charnières à cavaliers mobiles

Les charnières A sont munies de deux cavaliers mobiles B.

En soulevant le cavalier B, la charnière se débouche de son logement.

Après cette opération il faut soulever la porte vers le haut et l'extraire vers l'extérieur, pour effectuer ces opérations prendre la porte sur les côtés à proximité des charnières.

Pour remonter la porte enfiler avant tout les charnières dans leur coulisses.

Enfin, avant de fermer la porte, ne pas oublier de retirer les deux petits cavaliers mobiles B qui ont servi pour accrocher les deux charnières.

Installation des panneaux autonettoyants (optionnel) - Fig. 20

1) Fixer avec les vis la paroi arrière (A).
2) Les côtés (C) se fixent en détachant les grilles latérales.
3) Ensuite remettre le tout en place.

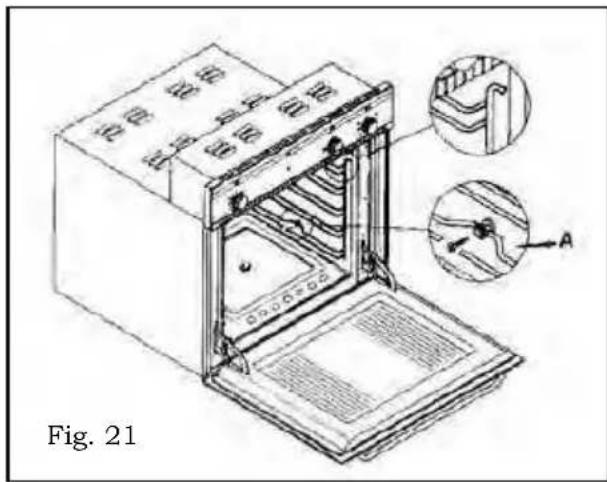

L'appareil peut être équipé de guides latérales qui doivent être accrochées aux parois du four. Faire glisser les grilles et la lèchefrite sur les guides latérales en dotation.

Les guides latérales peuvent être enlevées en exerçant une légère pression en bas sur le détail A.

Nettoyage et entretien du four

Attention: Avant de procéder à l'entretien du four, il faut toujours débrancher la fiche de la prise de courant ou couper l'alimentation au moyen de l'interrupteur général de l'installation électrique.

Nettoyage du four: Le nettoyage du four non équipé de panneaux auto-nettoyants, doit s'effectuer après usage, four éteint mais encore tiède, afin que la pellicule de graisse produite par les vapeurs de la cuisson sur les parois soit encore facile à éliminer, de plus, les taches et les éclaboussures de graisse n'ont pas encore une croûte dure et consistante.

Retirer les supports latéraux en fil chromé: tirer vers le haut la partie avant pour les décrocher des parois. Nettoyer le four avec un tissu imprégné de produit lessiviel, rincer et sécher.

S'il reste encore des tâches ou des coulées, placer sur le fond du four un chiffon humide imbibé d'ammoniac, fermer la porte et après quelques heures, laver le four avec de l'eau chaude et un détergent liquide, rincer et essuyer avec soin, utiliser un chiffon doux avec de l'eau et du savon; n'utiliser jamais de produits en poudre contenants des abrasifs.

Ne pas utiliser de détergents abrasifs ou de racloirs pointus en métal pour nettoyer la vitre de la porte du four car ceux-ci pourraient rayer la surface et par conséquent endommager la vitre.

Le fabricant décline toute responsabilité pour les accidents causés par une mauvaise installation ou une mauvaise utilisation de l'appareil.

Afin de produire des appareils toujours alignés sur les techniques modernes, et/ou afin d'obtenir des améliorations constantes de la qualité des produits, la société se réserve le droit d'apporter des modifications sans préavis.

Índice

Datos técnicos 111
