Caractéristiques	Détails
Type d'appareil	Four
Capacité	30 litres
Puissance	1200 watts
Fonctions de cuisson	Gril, convection, cuisson traditionnelle
Température maximale	230°C
Dimensions (L x P x H)	50 x 40 x 30 cm
Porte	Porte vitrée avec système de sécurité
Entretien	Nettoyage intérieur facile avec revêtement antiadhésif
Accessoires inclus	Grille, plat de cuisson
Consommation énergétique	Classe énergétique A
Garantie	2 ans

FOIRE AUX QUESTIONS - FWD30S Forza

Comment préchauffer le four Forza FWD30S ?

Pour préchauffer le four Forza FWD30S, tournez le bouton de sélection de température sur la température souhaitée et appuyez sur le bouton de démarrage. Le four commencera à chauffer jusqu'à atteindre la température sélectionnée.

Pourquoi mon four ne chauffe-t-il pas ?

Vérifiez si le four est correctement branché et si la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température suffisante et que la porte du four est bien fermée.

Comment nettoyer l'intérieur du four Forza FWD30S ?

Pour nettoyer l'intérieur, utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer les surfaces. Assurez-vous que le four est éteint et refroidi avant de le nettoyer.

Les voyants du four clignotent, que faire ?

Si les voyants clignotent, cela peut indiquer un problème de surchauffe ou une erreur de fonctionnement. Éteignez le four, laissez-le refroidir pendant quelques minutes, puis rallumez-le. Si le problème persiste, consultez le manuel d'utilisation.

Comment régler la minuterie sur le four Forza FWD30S ?

Pour régler la minuterie, tournez le bouton de la minuterie sur la durée souhaitée. Le four émettra un signal sonore une fois le temps écoulé.

Le four fait un bruit étrange, que signifie cela ?

Des bruits étranges peuvent être normaux, surtout pendant le préchauffage. Cependant, si le bruit persiste ou semble anormal, il est conseillé de débrancher le four et de contacter le service après-vente.

Comment utiliser la fonction de cuisson à convection ?

Pour utiliser la fonction de cuisson à convection, sélectionnez le mode de convection sur le panneau de contrôle, ajustez la température si nécessaire, et placez vos aliments au centre du four pour une cuisson uniforme.

Le four affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Dans la plupart des cas, il peut s'agir d'un problème mineur qui peut être résolu en éteignant et en rallumant le four. Si le code persiste, contactez le service client.

Puis-je utiliser du papier aluminium dans le four Forza FWD30S ?

Oui, vous pouvez utiliser du papier aluminium pour couvrir des plats ou pour éviter que les aliments ne brunissent trop. Assurez-vous de ne pas bloquer les évents de circulation d'air.

MODE D'EMPLOI FWD30S Forza

Vou venez d'acheter l'un de nos produits et nous vous en remercions vivement.

Ce nouveau produit, minutieusement concu et construit avec des matieres de tout premier choix, a ete soigneusement teste afin de satisfaire chacune de vos exigences en matière de cuisson.

Nous you prions de dire et de respecter ces instructions simples qui you permettront d'obtenir d'excellents résultats ds la premiere utilisation.

Nous vous souhaitons une bonne cuisine avec cet apparéil moderne.

Le Constructeur

TABLES DES MATIERES PAGE

Precautions d'emploi 24

Instructions pour l'elimination - Notre politique de sauvegarde de l'environnement 24

Ouverture du tiroir-Pousser pour ouvrir le tiroir.25

Ouverture du tiroir fermeture silencieuse 25

Avant l'utilisation 25

Système de chauffage 25

Considerations sur le Shabbat 26

Tiroir chauffe-vaisselle 26

Réglages 26

Temps deréchauffage 26

Décongélation 26

Levee 26

Chauffe-plat 26

Cuissonlente 27

Glissieres du tiroir 28

Nettoyage et entretien 29

Bandeau frontal et panneau de commandes 30

Remplacement d'une Ampoule du Tiroir 30

TABLES DES MATIERES PAGE

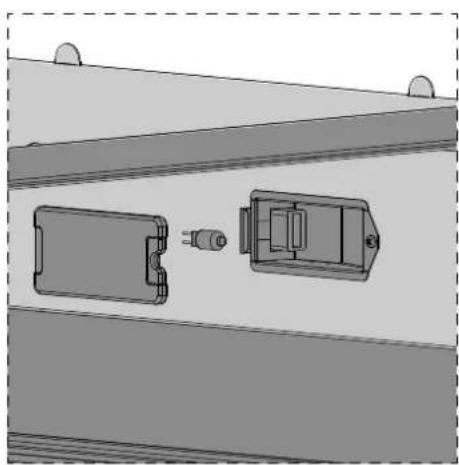

Pour remplacer une ampoule 30

Que faire en cas de panne? 31

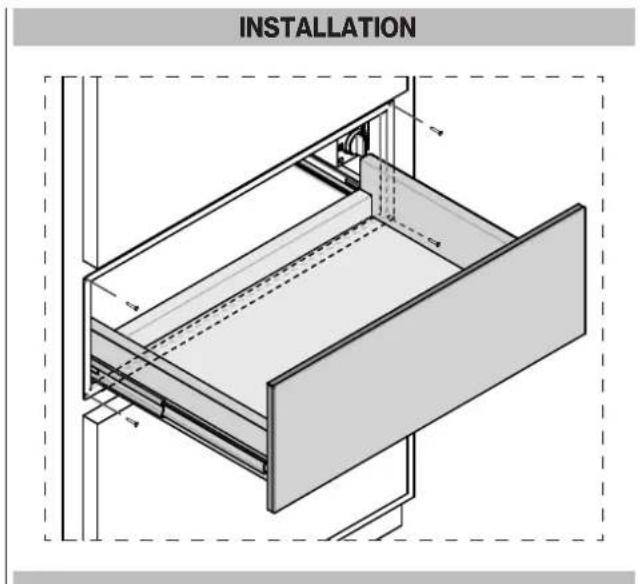

Instructions d'Installation 31

Outils necessities 31

Emballage 31

Alimentation necessaire 31

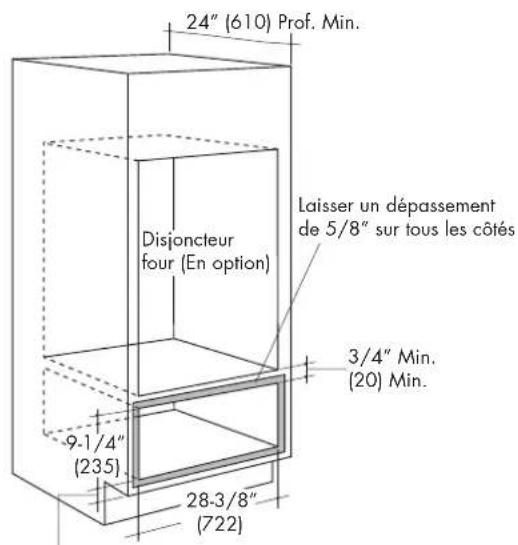

Choisir l'emplacement du tiroir 31

Etapes de l'installation 31

Donneestheiiques 32

Remeques d'installation 32

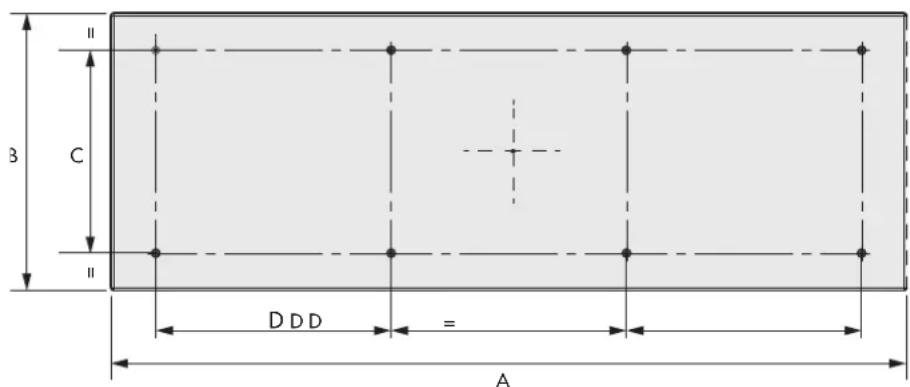

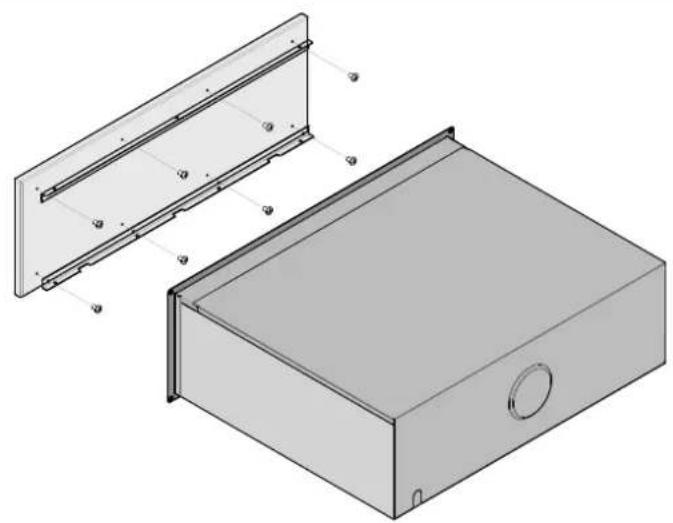

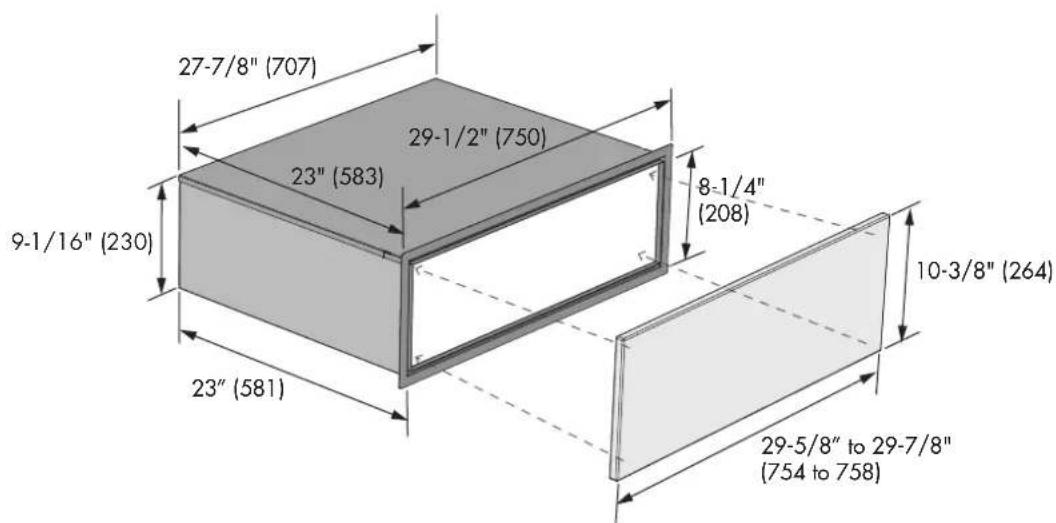

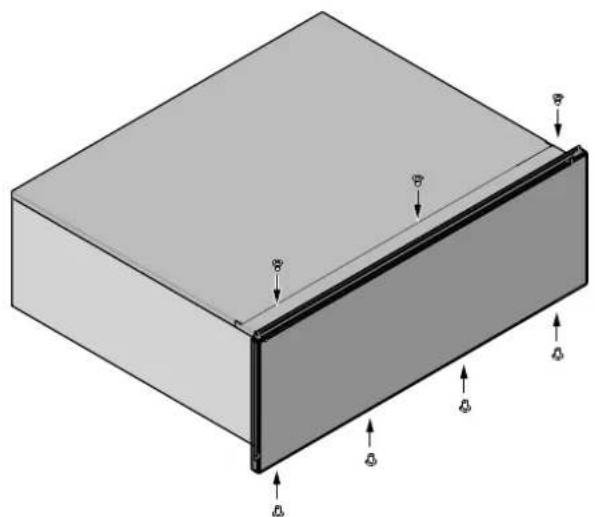

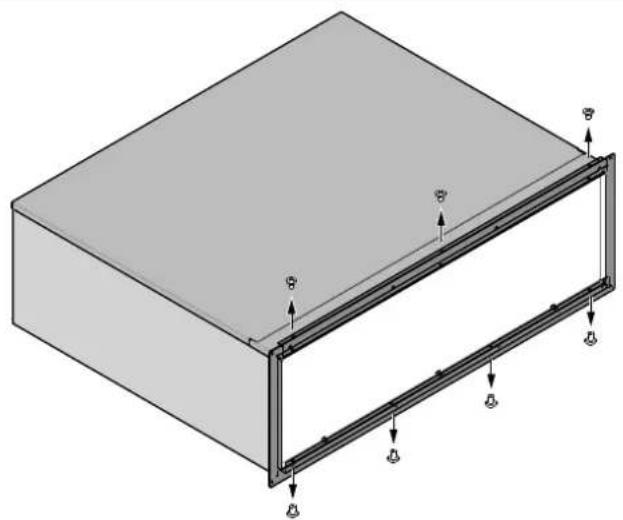

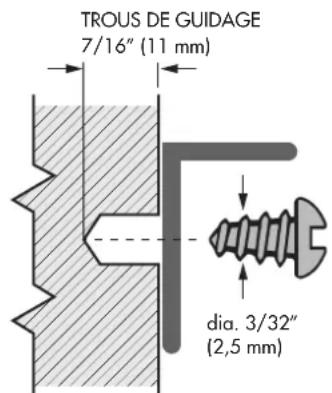

Panneau frontal du tiroir personalisé 34

Exigencesélectriques 36

InformationGénéral 36

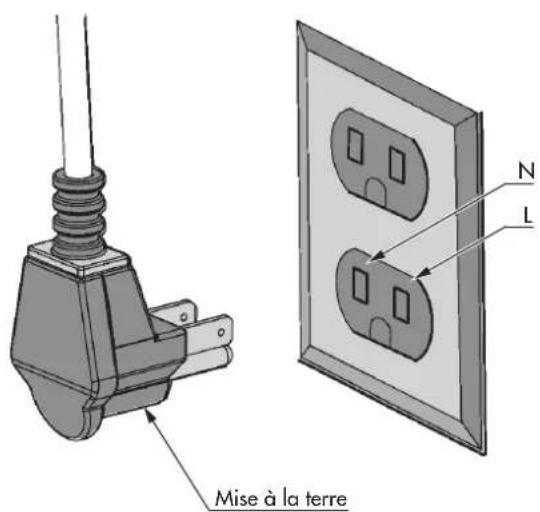

Branchement Electrique 36

ellescomprehendentlesrecommendationspour l'utilisation, une description des commandes ainsi que les procédures correctes pour le nettoyage et le soin de l'appareil.

elles sont réservées au technicien qualifié qui s'occupera de l'installation, de la mise en marche et des essais de l'appareil.

Precautions d'emploi

Leprésent manuel fait partie intégrante de l'appareil. Prenez-en soit et conservez-le à portée de main pendant toute la durée de vie du tiroir chauffe-vaisse.

Avant d'utiliser l'appareil, on recommende de dire le present manuel et toutes les informations qu'il contient. L'installation doit être confiée à du personnel qualifié, conformément aux normes appropriées. Cet apparéil est conçu pour un usage domestique et il est conforme aux directives CE actuellément en vigueur. LE PRODUCTEUR DÉCLINTE TOUTE RESPONSABILITÉ EN CASD'UTILISATIONS DIFFÉRÊNTES DE CELLES INDIQUÉES CI-DESSUS.

CONSERVEZ TOUJOURS CES INSTRUCTIONS D'UTILISATION APORTÉE DE MAIN ET REMETTEZ-LES AU FUTUR UTILISATEUR ÉVENTUEL EN CAS DE CESSION DE L'APPAREIL!

N'OBSTRUEZ JAMAIS LES OUVERTURES ET LES FENTES PRÉVUES POUR L'AÉRATION ET LA DISPERSION DE LA CHALEUR.

LA PLAQUE DES DONNÉES CONTENANT LES DONNÉES TECHNIQUES, LE NUMERO DE SÉRIE ET LAMARQUE EST APPLIQUEÉ DANS UNE POSITION VISIBLE SUR LE BLOC CHAUFFANT. N'enlevez jamais l'étiquette des données.

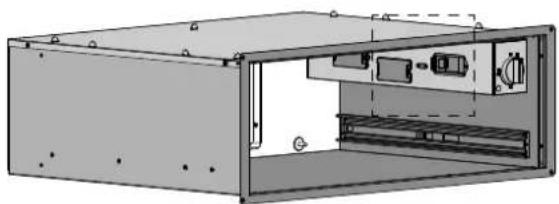

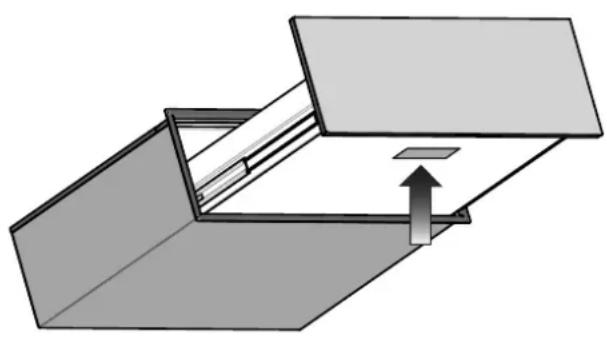

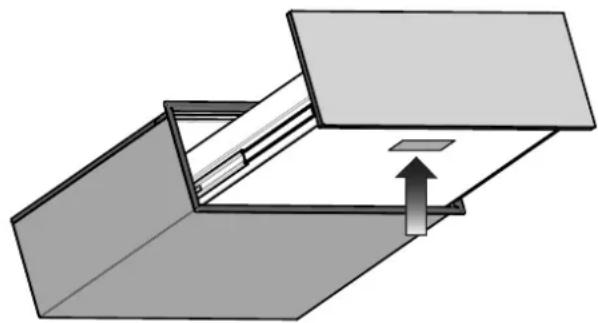

POSITION DE LA PLAQUE SIGNALÉTIQUE

WARNING

N'UTILISEZ JAMAIS DE PAILLETTES ABRASIVES, METALLIQUES NI DES RACLOIRS ACERÉS RISQUANT D'ENDOMMAGER LA SURFACE. SI NÉCESSAIRE, UTILISEZ DES PRODUITS STANDARD NON ABRASIFS À L'AIDE D'OUTILS EN BOIS OU EN PLASTIQUE. RINCEZ SOIGNDEUSEMENT ET SÉCHEZ AVEC UN CHIFFON Doux ou une PEAU DE CHAMOIS.

Instructions pour l'elimination - Notre politique de sauvegarde de l'environnement

Nos produits sont généralement emballés avec des matériaux non polluants, non nocifs pour l'environnement et recyclables. On demande aux utilisateurs de collaborer, en eliminant les emballages de manière inadéquate. Contactez vous revendeur ou les organisations locales compétentes pour demander les adresses des structures de collecte, de recyclage et d'élimination. Ne jetez jamais l'ensemble ou une partie de l'emballage dans les environ. Les parties de l'emballage et en particulier les sachets en plastique représentent un risque d'étouffement pour les enfants. Notre ancien apparéil doit lui aussi être eliminé de façon adequate.

IMPORTANT

Remettez l'appareil à l'organisation locale autorisée à collecter les appareils mis au rebut. Une élimination correcte permet une récapération intelligente de matériel de valeur.

Les apparêils qui ne sont plus utilisés doivent être débranchés du secteur d'alimentation et il faut enlever tous les fils électriques conducteurs, de manière à ce qu'ils ne représentent pas un danger pour les enfants.

CONSIGNES IMPORTANTES

Quand on utilise des apparèils électriques, il convient de tous jours respecter des consignes de sécurité de base, y compris les suivantes:

1. Lire toutes les instructions.
2. Ne pas toucher les surfaces chaudes. Utiliser les poignées et les boutons.
3. Pour se protégé contre les électrocutions, ne pasmettre le cordon,les prises dans l'eau ou autre liquide.
4. Une étroite surveillance est nécessaire quant un apparéil est utilisé par des enfants ou à proximité de ces derniers.
5. Débrancher la fiche de laprise quand l'appareil n'est pas utilisé et avant le nettoyage. Le laisser refroidir avant de monter ou-retirer des pieces.
6. Ne pas utiliser un apparéil dont la fiche, le cordon est endommagé ou après des dysfonctions de l'appareil ou après que ce dernier a été endommagé de chaque manière que ce soit. Retourner l' apparéil au centre de service agréé le plus proche pour l'examiner, des réparations ou des réglages.
7. Le fabricant de l'appareil déconseille l'utilisation de fixations accessoires qui pourrait cause des blessures.
8. Ne pas utiliser les appareils à l'extérieur.
9. Ne pas laisser le cordon dépasser du bord de la table ou d'un plan de travail et ne pas le laisser toucher des surfaces chaudes.

10. Ne pas placer l'appareil sur ou à proximé d'une plaque électrique, d'un brûleur à gaz ou d'un four chaud.

11. Faire très attention quand on déplace un apparéil contenant de l'huile chaude ou tout autre liquide chaud.

12. Toujours fixer la fiche à l'appareil en premier puis brancher le cordon dans la prise électrique murale. Pour débrancher, désactiver touteCOMMende ("off")uis retarder la fiche de la prisemurale.
13. Ne pas utiliser l'appareil pour un usage autre que celui pour lequel il a été créé.
14. L'intérieur de l'appareil peut atteindre des températures de 195^ (90^) en fonction de la temperature selectionnee et du temps de fonctionnement. Sinecessaire, utiliser des gants pour retarder ce qui se trouve dans le tiroir.
15. Ne pas s'appuyer ni s'asseoir sur le tiroir chaud quand il est ouvert, cela pourrait endommager le rail téléscopique. Le poids maximal de charge du tiroir chauffant est de 80 lbs. (36 kg).
16. Ne pas ranger des recipients en plastique ou des objets inflammables dans l'appareil. Ces objets représentent un risque d'incendie si le tiroir est mise en marche.

• N'utilise jamais de nettoyeur à vapeur. La vapeur pourrait en effet atteindre les éléments sous tension et provoquer des courts-circuits. La précision de la vapeur risque également d'endommager de façon permanente les surfaces et les éléments de l'appareil: le constructeur Decline toute responsabilité en cas de dommages de ce type.
• On commande de suivre les instructions concernant le nettoyage figurant au paragraphe « Nettoyage et Entretien »

ATTENTION

RÉPARATIONS:

Les travaux de montage, d'entretien ou de réparation doivent exclusivement être effectués par du personnel spécialisé. Les travaux d'installation, d'entretien ou de réparation non conformes peuvent représentier des dangers pour l'utilisateur; dans ce cas, le constructeur décline toute responsabilité.

Seul le Service d'Assistance autorisé par le constructeur est autorisé à effectuer des réparations sur l'appareil durant la période de garantie; dans le cas contraire, le droit à la garantie tombet en cas de dommages successifs.

Avant d'effectuer les travaux d'installation et d'entretien ou de réparation, débranchez l'appareil du réseau.

L'appareil n'est effectivement débranché du réseau que si:

• e fusible du circuit domestique s'est déclenché.
• la fiche de l'appareil est débranchée du réseau: - pour débrancher l'appareil du réseau, ne tirez pas sur le cable d'alimentation, mais extraire manuellement la fiche de la prise.

INSTRUCTIONS POUR L'UTILISATEUR:

Ouverture du tiroir-Pousser pour ouvrir le tiroir.

• Pour ouvrir le tiroir, appuyer sur la partie frontale de ce dernier.
  Saisirletiroiretletirerverssoisqu'acequ'ilsoitcompletement ouvert.

Fermetre du tiroir

• Pour fermer le tiroir, accompagnez-le en fermetre, et appuyez sur la partie frontale jusqu'à l'enclement.

Ouverture du tiroir fermeture silencieuse

• Pour ouvrir le tiroir, saisir la poignée et tirer le tiroir.
  Fermetre du tiroir
• Pour fermer le tiroir, pousser doucement le tiroir jusqu'à ce que le système d'amortissement "soft-closing" soit enclenché.

Avant l'utilisation

N'abandonnez jamais les résidus de l'emballage dans la maison.
Déprérez le matériel résiduel de l'emballage par type et remettez-le au centre d'élimination le plus proche.

Avant d'utiliser l'appareil pour la première fois, nettoyez-le avec un chiffon humide puis sechez-le soigneusement tel qu'on le déscrit au chapitre « Nettoyage et entretien »

Chauffez le tiroir vide pendant au moins 2 heures. Pour cela, reglez la température à 195^ (90^) . Durant cette période de rechauffage, veillez à ce que la cuisine soit bien aérée.

Les éléments en métal ont été traités avec un produit de protection ajustat.

Ce produit pourrait être la cause de mauvaises odeurs lors du premier rechauffage du tiroir. Ces odeurs et les eventuelles fumées disparaisent rapidement et elles ne sont pas dues à un branchement non conforme ou à un défaut de l'appareil.

Système de chauffage

L'appareil est muni d'un système de ventilation à air chaud. Un ventilateur distribue de façon optimale la chaleur de la résistance de rechauffage à l'intérieur du tiroir.

Le thermostat permet de déterminer et de contrôler la température souhaïée pour la vaisse introduite.

La circulation de l'air rechauffe la vaisse de manière uniforme et rapide.

Une grille de protection empêche le contact accidentel avec les résistances de rechauffage et le ventilateur.

Considérations sur le Shabbat

Ce tiroir chauffe-plat n'utilise pas de mode shabbat spécifique, cependant, de par sa conception, son utilisation pendant le shabbat sera conforme aux régles de l'observance. Lorsque le thermostat du tiroir chauffant est allumé, les lumières et le ventilateur de convection fonctionnent continulement, peu importe si le tiroir est ouvert ou fermé. La résistance et le tímoin lumineux fonctionnent indépendamment pour satisfaire le réglage du thermostat et ne sont pas directement influencés par l'ouverture / la fermeture du tiroir.

Si l'appareil n'est pas utilisé (le thermostat est en position "OFF"), la lumière interne s'allumera et s'teindra avec l'ouverture et la fermetre du tiroir.

Tiroir chauffe-vaisse

Réglages

Ouvrir le tiroir. Tourner le bouton pour régler la température souhaïée.

La lumière interieure s'allumera et restera allumée tout le temps de l'utilisation.

Pour eteindrel'appareil,mettre le bouton sur OFF.

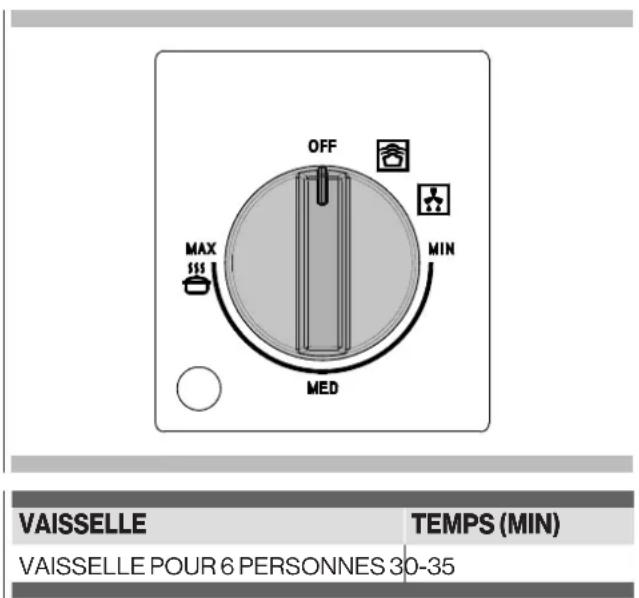

Temps de rechauffage

Différent facteurs influencent les temps de réchauffage:

• matériel et épaisseur de la vaisse;
• quantité de vaisseille chargée;
  disposition de la vaisselle chargée;
• sélection de la température.

Il est donc impossible de fournir des indications absolues. En réglant la température sur 140^ (60^) et pour obtenir un rechauffage homogène, on peut tener compte des valeurs individues suivantes:

C'est l'expérience pratique qui vous ensignera quelles sont les sélections optimes pour vos exigences.

Décongélation

La fonction de décongélation utilise uniquement la ventilation forcee sans aucun élément chauffant actif.

Procedure

• Tourner le bouton sur la position decongélation.

Levee

La fonction de levée maintient la température du tiroir entre 25^ et 40^ .

Procedure

1. Préchauffer le tiroir pendant 5 minutes en tournant le bouton sur la configuration de levage.
2. Placer la pâté au centre du tiroir après l'avoir enveloppè dans un torchon légarement humide.

Chauffe-plat

Aliments conseillés pour être laissés au chaud : viande, poulet, poisson, sauces, légumes, garnitures et soupes.

• Pour éviter que les alimentés ne débordent dans le tiroir, ne pas replir excessivement les plats.
• Disposer les plats dans le tiroir et fermer ce dernier avec précaution afin d'éviter que les évventuels liquides ne seront.
• Il est conseilé de ne pas réchauffer les alimentés pour des intervalles de temps supérieurs à une heures afin d'éviter que ceux-ci ne perdent leurs substances nutritives.
• Couvrir les alimentés humides et liquides avec un couvercle ou une pellicule résistant aux températures élevées. De cette manière, on évite que l'humidité ne s'échappe, que de la condensation ne se forme et dépose de l'humidité hors des plats.
• Ne pas couvir les alimentes rôts ou les frites qui doivent rester croustillants. Tenir ces plats au chaud avec des températures élevées.

Procedure

1. Placer les plats dans le tiroir.
2. Activer le tiroir en tournant le bouton de thermostat entre MIN/MED (105/140°F - 40/60°C), en fonction de la température requise et préchauffer le tiroir pendant 10 minutes.
3. Mettre la nourriture dans les plats prechauffes.
4. Refermer le tiroir.

Désactivation

Mettre le bouton en position OFF. Extraire les plats du tiroir à l'aide d'un chiffon ou de maniques.

Remarque:

Ne jamais transférer la vaiselle chaude directement du plan de cuisson chaud à la base en verre du tiroir thermique. Le fond en verre peut être endommagé.

Cuisson lente

La fonction de cuisson lente est ideale pour cuire la viande tendre qui doit s'avérer peu cuite ou saignant. Grace à ce mode de cuisson, la viande est encore rose à l'intérieur. Cependant, cécine signifie pas que la viande est crue ou peu cuite.

En plus de retenir les jus dans la vande, cette fonction permet de maintainir la vande chaude plus facilement.

Vaisseletadapteea!utilisation:enverre,porcelaineouceramique avec couvercle.

Procedure

1. Préchauffer le tiroir chauffe-plat avec la vaiselle chosesie préalablement, au niveau maximum pendant 15 minutes.
2. Faire chauffer du beurre ou de l'huile dans un plat. Laisser la viande rissoler pendant le temps indiquedans le tableau puis remetre le tout immEDIatement dans la casserole prechauffee en recouvrant avec le couvercle.
3. Positionner le thermostat entre MED/MAX (140/195°F -60/90°C) pour la durée nécessaire à terminer la cuisson.

Mises en garde pour la cuisson lente

• Utiliser uniquement de la vande fraîche et en parfaite condition.
• Eliminer, avec soin, les zones de graisse.
• Les parties charnues ne doivent pas'être nécessairement returnées.
• Une fois la cuisson terminée, il est possible de couper la viande; il n'est pas nécessaire de la laisser reposer.
• Avec la cuisson lente, la viande n'est pas chaude comme la viande cuite traditionnellement; il est conseilé, pour les 20-30 dernières minutes de cuisson de remettre aussi les assiettes dans le tiroir chauffe-plat, dans la partie gauche.
• Servir la vienne avec des sauces très chaudes.
• Si on souhaite dévelopir la viande chaude une fois que la cuisson est terminée,mettre le bouton du thermostat entre 40^ C et 60^ C . Les petites pieces de viande peuvent etre maintainues chaudes pendant 45 minutes et les plus grandes pendant deux heures.

Tableau

La fonction de cuisson lente est adaptée à toutes les pieces tendres de bœuf, porc, veau, agneau, gibier et volaille. Le temps initial pour faire rissoler la viande et la suite de la cuisson dépendant des dimensions des tranches de viande.

Les paramètres de temps se référent au cas où la viande est reposée dans un plat avec du beurre et de l'huile déjà chaude.

EXEEMPLE DE PLAT Rissolage initial NIVEAU
Petites tranches de viande
Languettes de viande environ 1 - 2 minutes		MED
Petits steaks ou medaillons Environ 1 - 2 minutes par côte		MED
Tranches de viande de dimensions moyennes
Filet Environ 4 - 5 minutes par côte		MAX
Ròti maigre	Environ 10 - 15 minutes par côte	MAX
Grandes tranches de viande
Filet (à partir de 900 g)	Environ 6 - 8 minutes par côte	MAX
Roastbeef (1,1-2kg)	Environ 8 - 10 minutes par côte	MAX
Légumes	Environ 30 minutes par côte	MED

REMARQUE: 2 configurations sont disponibles: MAX et MED.

Les recommendations pour les temps de cuisson sont 4 à 5 heures pour MAX et 8 à 10 heures pour MED.

Des petites quantités de nourriture peuvent nécessiter moins de temps alors que des quantités importantes peuvent nécessiter plus de temps.

Glissières du tiroir

Les glissieres du tiroir permettent d'ouvir complètement le tiroir pour un nettoyage plus facile. Si nécessaire, il est possible de-retirer le tiroir.

ATTENTION: toutes les opérations pour le retrait et la réinsertion doivent être effectuées par au moins 2 personnes.

REMARQUE: La capacité de charge du tiroir est de 80 lbs (36 kg).

Retirer tous les éléments de l'intérieur du tiroir chauffant et laisser le tiroir chauffant refroidir complètement avant de tenter de-retirer le tiroir.

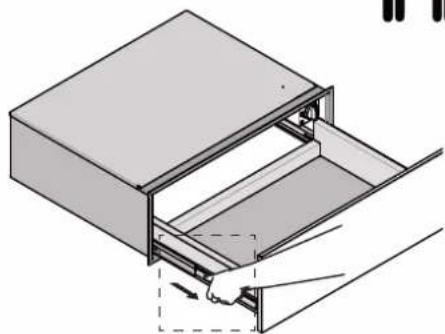

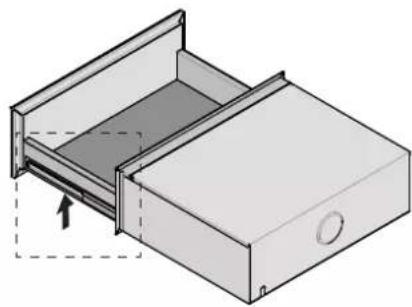

Pourleretirer:

1. ouvrir le tiroir dans sa position entierement ouverte.

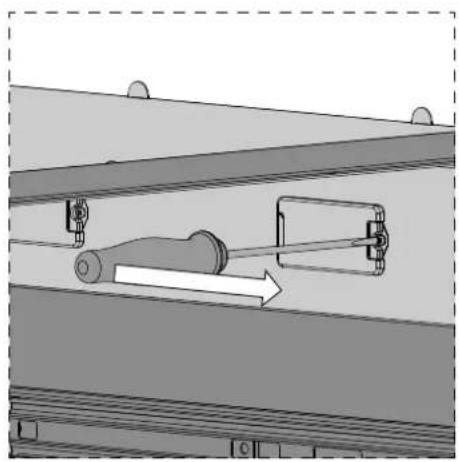

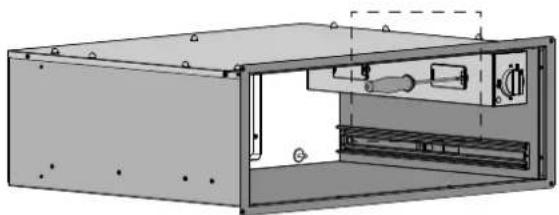

2. Au moyen d'un tournevis cruciforme, enlever la vis presente sous le guide croit et la vis sous le guide gauche, comme indiquedans la figure.

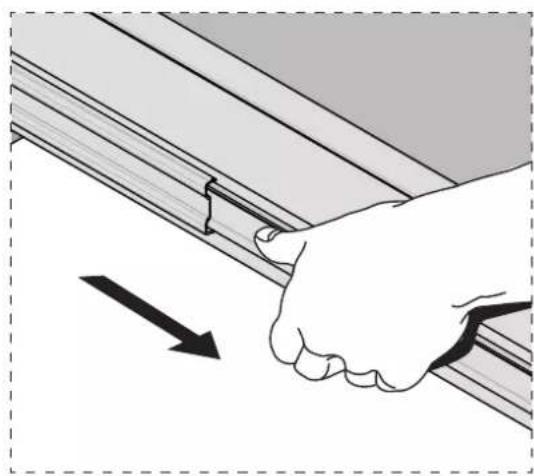

1. Tener le tiroir sur les cote (mais pas devant). Extraire horizontally le tiroir et l'enlever.

1. Tenir le tiroir sur les cote (mais pas devant). Tirer dessus lentement pour le retirer entierement.

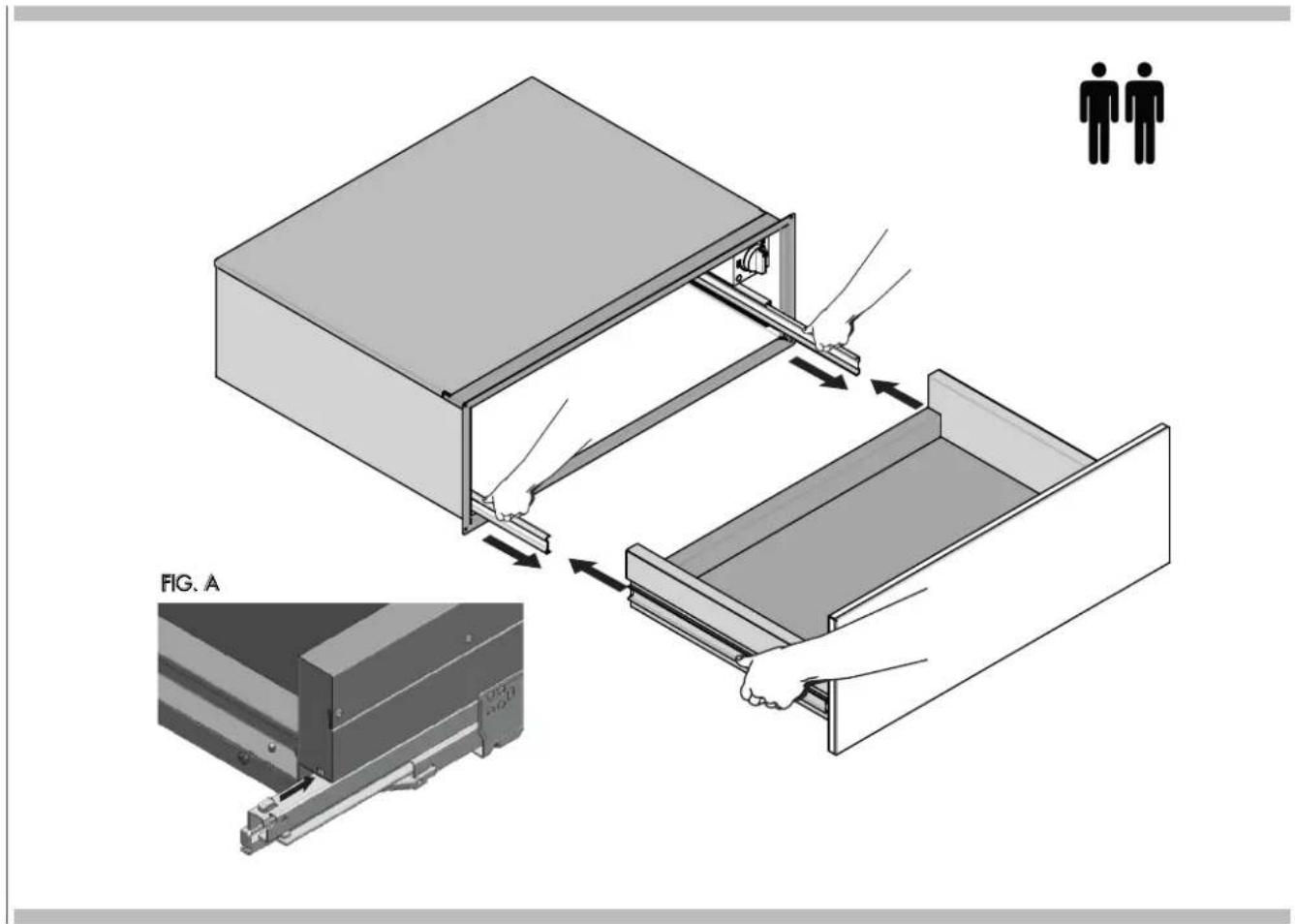

Pourleremetre en place:

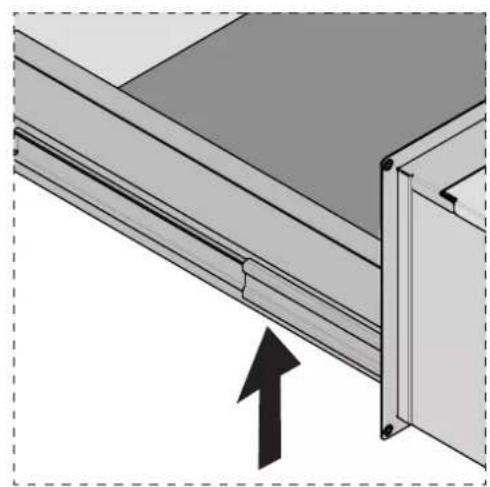

1. Extraire manuellement les deux guides coulissants, de l'intérieur du tiroir. Couilisser le tiroir, une personne d'un cote, l'autre personne del'autre cote. Placer le tiroir sur les guides sortis.
2. En maintainant ferme le guide coulissant avec une main, faire glisser le tiroir vers l'intérieur jusqu'à accrocher le pivot arrêté.
3. Au moyen d'un tournevis cruciforme, reinserer les deux vis de fixation droite et gauche sous les guides.

1. Pousser le tiroir sur toute salongueur.
2. Ouvrir et fermer le tiroir doucement pour garantir qu'il est positionné correctement sur les glissières.

Nettoyage et entretien

Le nettoyage représenté généralement le seul type d'entretien nécessaire.

ATTENTION

Avant de commencer le nettoyage, débranchez l'appareil du réseau. Retirez la fiche des prises ou désactivez le circuit d'alimentation de l'appareil.

AVERTISSEMENT

N'utilisez pas détergents agressifs, de produits abrasifs, d'éponges abrasives ni d'objets pointus, car ils risquent de tacher l'appareil.

N'utilisez jamais de jets de vapeur pour le nettoyage des parties internes de l'appareil.

Bandeau frontal et panneau de commandes

Il suffit de nettoyer l'appareil avec un chiffon humide. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, sechez l'appareil avec un chiffon sec.

On peut nettoyer les bandeaux frontaux en acier inoxydable des chauffe-vaisselle avec des déterments spéciaux. Ces produits ralentissent la formation de la salete à la surface du tiroir. Appliquez une quantité minime de produit avec un chiffon doux sur toute la surface à traiter.

Compartment interne

Nettoyez le compartment interne avec un chiffon humide après chaque utilisation. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage.

Ensuite, séchez les surfaces avec un chiffon sec. Évitez que l'eau ne coule à travers les orifices de ventilation.

Réutilisez le tiroir uniquement lorsqu'il est complètement sec.

Remplacement d'une Ampoule du Tiroir

• Chaque tiroir est équipé de lumières halogènes situées sur les parois laterales du tiroir.
• Chaque assemblage d'éclairage comprend une lentille amovible, une lampe à incandescence ainsi qu'une boite de douille qui sont fixés. Voyez l'illustration de cette page.
• Le remplacement de l'ampoule est considéré comme un entretien deroutine.

Pour remplacer une ampoule

1. Lisez les AVERTISSEMENTS de cette page.
2. Coupe l'alimentation à la source principale (fusible ou disjoncteur).
3. Enlevez les lentilles à changer entre la vis et le verre en utilisant un tournevis.
4. Enlevez l'ampoule de sa douille en la tirant.
5. Remplacez l'ampoule avec une nouvelle. Evitez de toucher l'ampoule avec vos doigs, car laGRAisse des mains peut endommager I'ampoule lorsqu'elle devient chaude.
6. L'ampoule est halogène: n'utilise que le même type en vérifier les volts et les watts.
7. Vissez la lentille.

Rebranche l'alimentation principale à la source principale (fusible ou disjoncteur).

AVERTISSEMENT

Assurez-vous et que les lumières sont froides et que le tiroir est bien étant avant de remplacer les ampoules. Sinon vous risquez de vous électrocuter ou de vous brûler.
- Les lentilles doivent être remises en place lorsque vous utilisez lechauffe-vaisse.
- Les lentilles seront à protégger l'ampoule pour qu'elle ne se casse pas.

AVERTISSEMENT

• Les lentilles sont en verre. Manipuez-les avec précaution pour éviter de les casser. Les verres cassés peuvent blesser.

Que faire en cas de panne?

ATTENTION

Tout type de réparation ne doit être effectué que par un personnel spécialisé et Diplômé. Dans le cas contraire, les réparations pourraient s'avérer dangereuses.

Les pannes suivantes peuvent être rétablies par l'utilisateur sans l'intervention du Service d'Assistance.

Levaisselle nechauffepasuffisamment?Verifiezsi:

• l'appareil est sous tension;
• vous avez sélectionné la température correcte;
• les ouvertures de ventilation ont été obstruées par les assiettes ou les assiettes creuses de grandes dimensions;
• la vaissele aétéchaufféependant une périodes suffisamment longue.

La vaisse ne se rechauffe pas? Vérifiez si:

• le ventilateur est bruyant:
• Si la casserole est en fonction, cela signifie que la résistance de rechauffage est défectueuse.
• Si le ventilateur ne fonctionne pas, cela signifie qu'il est défectueux.
• le fusible de l'installation domestique s'est déclenché.

IMPORTANT: Gardez ces instructions pour une utilization d'inspection électrique locale

INSTALLATEUR: Veuillez laisser ce manuel au propriétaire pour de futures références.

PROPRIETAIRE: Veuillez garder ce manuel pour de futures références.

AVERTISSEMENT

Si l'information de ce manuel n'est pas suivie exactement, cela peut provoquer un incendie ou une explosion pouvant entrainer des dégats, des blessures ou la mort.

Merci de dire ces instructions ENTIEREMENT ET AVEC ATTENTION. Elles vous permettront de gagner du temps et d'éviter de gaspiller votre energia et vous aideront à garantir les performances optimales du tiroir.

Assirez-vous de bien observer tous les AVERTISSEMENTS.

Ces instructions d'installation sont conçues pour l'utilisation d'un installateur qualifié.

• Veuillez you assurer que l'installation électrique est adequate et conforme à la Réglementation Électrique Nationale ANSI/ NFPA 70-dernière édition ou à la Réglementation Électrique du Canada, C22.1 - 1982 et C22.2 N° 01982 (ou dernière édition)* et à tous les règlements et ordonnances en vigueur localement.

Il faut toujours les suivre soigneusement.

Outils necessities

Les outils suivants sont nécessaires pour installer le nouveau tiroir chauffant:

• Metre enrouleur et règle à tracer ou règle
  Crayon
• Tournevis Philips
  Niveau
• Cutter de fils électriques et des dénude - fil
• Scie sauteuse ou sce à main
• Scie-cloche de 1" (2,5cm)
• Mèche et perceuse
  Gants et lunettes de sécurité
• Voltmère (0-250VAC)

Emballage

Retirer tout le ruban adhesif et l'emballage avant d'utiliser le tiroir chauffant.

Détruire l'emballage après avoir déballé le tiroir en suivant les règes en vigueur dans votre ville. Ne jamais laisser des enfants jouer avec le matériel d'emballage.

Alimentation necessaire

Le tiroir chauffant doit être alimenté avec la tension et la fréquence appropriées. Le tiroir est fabriqué pour être branché à une alimentation CA, 3 conducteurs, monophasé, 120 volts, 60 Hz.

Choisir l'emplacement du tiroir

Sélectionner attentivement l'emplacement où le tiroir chauffant sera placé.

Il devrait être place de manière à pouvoir être utilisé facilement dans la cuisine.

Assurez-vous que le branchement peut arriver jusqu'à l'emplacement choisi.

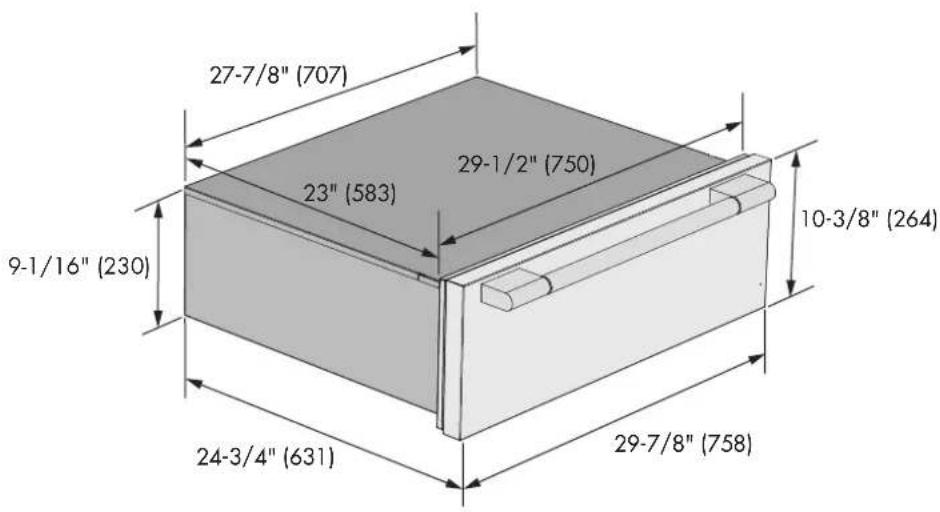

Les pages suivantes fournissent les informations nécessaires à une installation correcte de l'appareil et elles sont organises comme suit:

• Données techniques
• Dimensions de découpe pour l'installation, espaces libres nécessaires et instructions pour le montage.
• Alimentation électric et branchement électricus nécessaires.
• Liste finale de verifications.

Donneestechniques

Alimentation
120 Volts 60 Hz
Ampères Watts
9.2 1100

Remeques d'installation

1. La surface de support du tiroir chauffant doit être une plateforme en contreplaquéd'au moins 3/4" (2cm) d'épaisseur. Elle doit supporter 100 pounds (45 kg).
   La plate-forme doit être solide, plane avec le fond du meuble découpé.
2. Rester extrémement attentif quand on déplace ou on installe le tiroir. Celui-ci est particulièrement lourd. NE PAS SOULEVER LE TIROIR CHAUFFANT PAR LA POIGNEE DU TIROIR.
3. Faire très attention quand on déplace ou on installe le tiroir chauffant pour éviter d'endommager le cadre ou d'endommager les meubles.
4. Pour des résultats optimaux, s'assurer que le tiroir chauffant est mis à niveau avant de terminer l'installation. Il n'existe aucun moyen de naveler le tiroir chauffant après que celui-ci a été installe. Si l'installation n'est pas nivelée, la porte risque de s'ouvrir ou de ne pas fermer correctement, laissant ainsi la chaleur s'échapper.

REMARQUE: Si le tiroir chauffant est installé en dessous d'un autre produit, consulter la documentation de ce produit pour toute exigence concernant l'installation.

1. Faire attention quand on positionne le tiroir. NE PAS pincer le conduit entre le dos du tiroir.

AVERTISSEMENT

Avant d'insteller ou de déplacer le tiroir, coupez l'alimentation au panneau de service. Fermez le tableau de service pour éviter que le courant soit remis accidentellement.

Fixer le tiroir au meuble de manière sure avec les vis fournies.
Sivous ne la faites pas, le fuor peut bouger ou basculer pendant l'utilisation et endommager le tiroir ou le meuble ou blesser quelqu'un.

Sachez comment déconnecter l'alimentation du tiroir au disjoncteur ou au boitier de fusibles en cas d'urgence.

ATTENTION

L'appareil est lourd et il faut au moins deux personnes ou un équipement approprié pour le déplacer.

1" Min. au-dessus du coup de pied ou régler la hauteur d'installation du four

INSTALLATION EN-DESSOUS D'UN FOUR DOUBLE

1" Min. au-dessus du coup de pied

POUSSER TIRER

POIGNEEPRO

PERSONALISERTIROIRAVANT

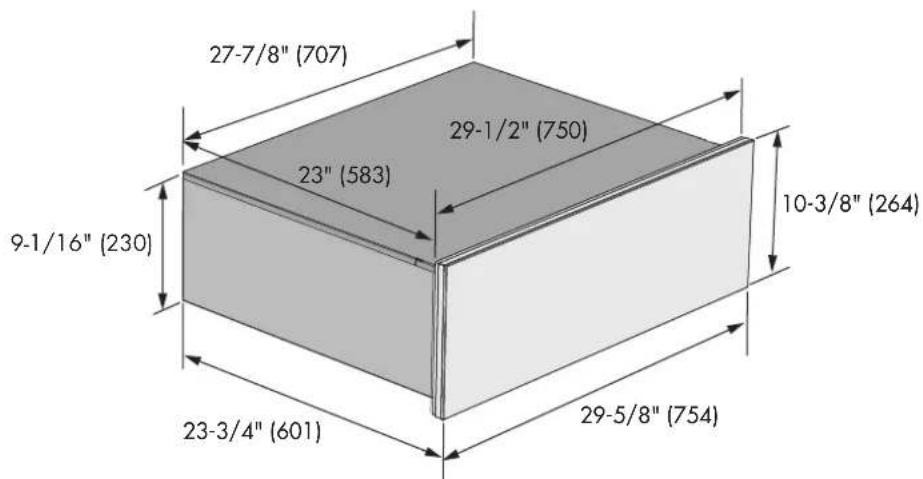

Panneau frontal du tiroir personnelé

(uniquement pour tiroir avec système d'ouverture Push-to-open)

Les panneaux personalisés doivent respecter les exigences suivantes:

• Avoir une épaisseur minimum de 3/4" (19 mm).
• Avoir des bords finis.
• Si on utilise du bois, le dos doit être fixé de manière étanche pour éviter tout dommage d'à l'humidité.
• Etre en mesure de résister à des températures supérieures à 158^ (70^)

Préparation pour la personnalisation du panneau frontal du tiroir

1. Marquer les trous de guidage au dos du panneau en fonction des dimensions indiquées dans le dessin suivant.
2. Percer les trous de guidage avec un foret de 3 / 32" (2.5 mm). Faire attention à ne pas percer toute l'épaissur du panneau. Les trous de guidage doivent être seulement d'une épaissur 7/16" (11mm).

Dimensions	inches mm
A 29 - 5/ 8" à 29 - 7/8"754 à	758
B10 - 3/ 8"264
C 7 - 5/ 8"193
D 8 - 13/16" 224

Fixer le panneau frontal du tiroir personnelé

1. Retirer les trois vis de profil supérieur et les quatre vis du fond (voir figure des étapes A-B-C).
2. Fixer les deux étriers avec huit vis 1/2" (12.7 mm) de long et diam. 1/8" (3.5mm).
3. Fixer le panneau frontal personnelé avec les mêmes vis.

A

B
c

Exigences électriques

Information Général

Le voltage et la fréquence de cet apparéil doivent être conformes à ceux du réseau; en outre, il doit être correctement relié à la terre et protégé par un disjoncteur général ou un fusible ayant un ampérage comme spécifique sur la plaque signalétique. Nous vous recommendons de faire executer le branchement électrique de votre apparéil par un électricien compétent. Àpres l'installation, demandez-lui de vous montré où se situe l'interrupteur général de la apparéil. Vérifiez auprès des autorités locales les normes d'électricité qui s'appliquent à votre zone d'habitation. Ne pas cabler le tiroir chauffant conformément aux codes réglementaires pourrait cause une situation dangereuse.

Dans le cas où il n'y aurait pas de normes spéciales, votre apparéil sera branchée et protégée par des fusibles aux termes des Normes d'Electricité Nationales, ANSI/NFPA N°70-dernière édition.

Au Canada, le branchement électrique de votre apparéil et les fusibles doivent être conformes aux Normes d'Électricité du Canada. Assurez-vous que l'installation de ce produit dans une autocaravane est conforme aux Normes de Construction et de Sécurité des Habitations, Titre 24CFR, Partie 3280, ou lorsque de telles normes ne sont pas applicables, à la Norme pour les Installations d'Habitations, ANSI A225.1, à la Norme pour les Installations des Habitations, Emplacements et Communautés et ANSI/NFPA 501A ou aux règlementsations locales.

POSITION DE LA PLAQUE SIGNALÉTIQUE

Branchement Electrique

Voudevezdisposerd'unefournitureetd'une sortieelectrique adequate pour que les pieces electriques devoitrappareil fonctionnement.

AVERTISSEMENT

ELECTRICAL SHOCK HAZARD

RISQUE D'ÉLECTROCHOC

Branchez dans une prise à 3 fils avec mise à la terre.

• Ne pas enlever le conducteur demise à la terre.
• Ne pas utiliser un adaptorteur.
• Ne pas utiliser un cable d'extension.

La non-observation de ces instructions peut entraîner la mort, un incendie ou un électrochoc.

IMPORTANT

POURVOTRESECURITEPERSONNELLE,CETAPPAREIL DOIT NECESSAIREMENT ETRE RELIE A LA TERRE.

Le cable d'alimentation de cet apparéil est équipe d'une fiche à 3 fils (mise à la terre) qui doit être branchée dans une prise à 3 fils mise à la terre correctement et disposant d'un courant alternatif standard de 120 Volt et 60 cycles. Si votre prise n'est pas reliée à la terre, demandez à un électricien de vous la replacer; et en attendant, utilisez un adaptateur reliant à la terre pour convertir la vente prise.

Cette solution ne peut etre que temporaire et un electricien competetend devrait la tester pour etre sur qu'elle correspond auxnormes.

Ne jamais enaucun cas couper ou enlever la mise a la terre du cable electrique de la apparéil.

AVERTISSEMENT

• Si un tuyau d'eau froide est interrompu par un plastique, des joints non métalliques; des connexions d'union ou d'autres matérieliaux isolants. NE L'UTILISEZ pas pourmettre à la masse.
• Ne branchez pas lamasse à un tuyau à gaz.
  N'AYEZ PAS de fusible en position neutre ou un circuit à la masse.
• Un fusible dans un circuit neutre ou à la masse pourrait entraîner une électrocution.
• Verifiez avec un électrien qualifié si vous avez un doute si leur apparéil est correctement raccordé à la masse.
• Sivous ne suivez pas bien ces instructions, cela peut entrainer des blessures graves ou la mort.

IMPORTANT

Ne répAREZ ou ne remplacez pas des pieces de l'appareil si ce n'est pas spécifique recommendé dans le manuel.

Tous les autres dépannages doivent être effectuels par un technicien qualifié. Ce qui réduirait les risques de blessures et d'endommagements du(APareil).

Ne modifies jamais ou n'altérez jamais la construction de l'appareil en enlevant des panneaux, des couvertures de fil, des vis, ou toute autre piece du produit.

Avant de commencer le montage des tiroirs de l'appareil, s'assurer qu'il y a suffisamment d'espace pour installer le tiroir et l'appareil.

Les dimensions précises pour l'installation sont indiquées en pouces et en mm.

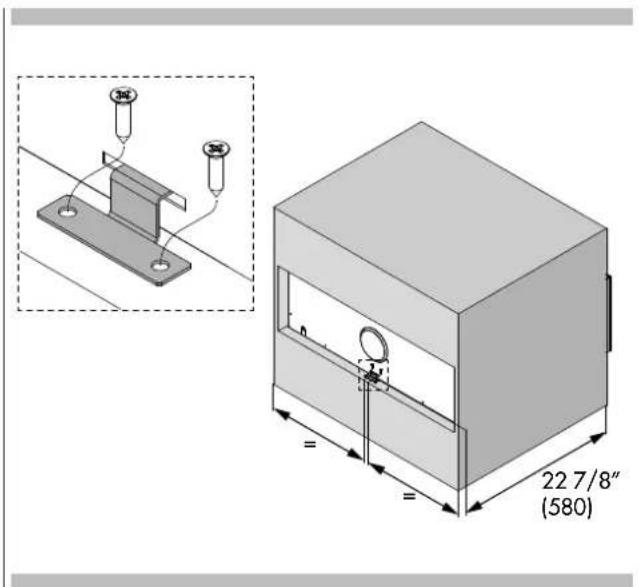

Installer un blocage anti-basculement contre le panneau arriere du meuble. Vérifier que les vis sont fixées correctement et ne pas pénétrer le câblage électrique ou la plomberie.

• Couper l'alimentation à la prise électrique.
• Insérer la fiche dans la prise bipolaire avec terre (voir "Exigences d'alimentation et mise à la terre", page 2 pour les specifications électriques).
• Positionner le tiroir de façon à ce qu'il soit centré directement et faire coulibser le tiroir chauffant dans la découvert jusqu'à ce qu'il soit à niveau avec le meuble.
• Eviter de pincer le cordon d'alimentation entre le tiroir et le panneau du meuble.
• Ouvrir le tiroir chauffant sur toute sa longueur et fixer la structure au mur avec les quatre vis fournies.

• Remettre la prise électricque sous tension.
• Mettre le tiroir chauffant sous tension. Fermer le tiroir pendant environ 1 minute puis vérifier la chaleur.

GARANTIE FORZA AUX U.S.A

CUISINIÈRES À GAZ AUTONOMES - FOUR MURAUX - PLAQUES HAUTE DE GAMME - LAVE-VAISSELLE-HOTTES DE CUISINIÈRE

Les garanties fournies par Forza dans la presente déclaration s'appliquent exclusivement aux apparciels et accessoires Forza vendus en tant que produits neufs au proprieteaire original par un distributeur, revendeur ou centre de service agrée Forza et installés aux États-Unis.

Les garanties fournies dans cette déclaration ne sont pas transférables et sont valables à compter de la date d'achat d'origine.

Durée de la garantie:

Pendant vingt-quatre (24) mois à compter de la date d'achat d'origine, la garantie Forza couvre toutes les pieces et la main-d'oeuvre nécessaires à la réparation ou au remplacement, dans le cadre d'une utilisation résidentielle normale, de toute piece du produit défectueuse du fait du processus de fabrication d'origine. Le service de réparation doit être effectué par un centre de service agréé Forza pendant les heures normales de travail.

Responsabilités de l'acheteur:

Lorsque you ecrivez ou appelez a propos d'un probleme de service, veiliez inclure les informations suivantes:

• Voitr nom, adresse et numero de téléphone;
• Modèle et numéro de série de l'appareil;
• Nom de votre revendeur;
• Une description claire du problème que vous rencontrez;
• Preuve d'achat (receue de vente).

Garantie cosmétique:

Forza couvrira les pièces représentant des défauts cosmétiques (portes, poignées, verre, cadres de produit, rayonnages et surfaces intérieures et extérieures) dans le matériel et la fabrication pendant une période de sept (7) jours après la livraison de l'unité. Cette couverture comprendra les rayures, les taches, les imperfections de surface sur l'acier inoxydable, la peinture et la porcelaine, à l'exception de légères différences de couleur dues aux matériaux et aux technologies de peinture / émailage. Cependant, une légère variation de couleur peut être remarquée en raison des différences inherentes aux pièces peintes et en porcelaine, ainsi que des différences d'éclairage de la cuisine, de l'emplacement des produits et d'autres facteurs. Par conséquent, cette garantie ne s'applique pas aux variations de couleur attribuables à un tel facteur.

CEQUIN'EST PAS COUVERT:

1) Le produit utilisé dans toute application commerciale.
2) Les déplacements de service à votre domicile, pendant lesquels aucune faute n'est trouée.
3) Service de réparation fourni par toute agence de service non autorisée par Forza.
4) Dommage ou réparation pour corriger tout service fourni par une agence non autorisée.
5) Service de réparation ou de dommages pour corriger l'utilisation, l'ajout ou le remplacement d'une piece d'origine par une personne non autorisée.
6) Installation non conforme aux codes électriques locaux ou aux codes de plomberie.
7) Défauts ou dommages dus à un stockage inapproprié du produit.
8) Les dommages dus au non-respect des instructions d'entretien, de nettoyage et de maintenance recommandées par le fabricant; en particulier, des dommages au four et / ou à la table de cuisson s'il n'est pas été entretenus et nettoyés conformément à ces instructions.
9) Delfaats, dommages ou pioces manquantes sur les produits vendus dans l'emballage d'origine ou dans les presentoirs.
10) Appels de service ou réparations pour corriger l'installation du produit et / ou des accessoires, étalonnages et ajustements associés, après l'installation et la configuration, y compris les ajustements du brûleur
11) Appels de service pour connecter, convertir ou réparer le câblage électrique et / ou la conduite de gaz afin d'utiliser cor rectement le produit.
12) Appels de service pour fournir des instructions sur l'utilisation d'un produit Forza.

13) Réparation ou défaillance du produit en cas d'abus, d'utilisation abusive, d'utilisation non conforme, utilise à des fins autres que celles prévues ou en cas d'utilisation commerciale ou industrielle.
14) Les dommages ou les réparations causés par l'utilisation de produits chimiques corrosifs ou de produits de nettoyage mal appliqués.
15) Remplacement des pieces usées.
16) Remplacement des fusibles ou remise à zéro des disjoncteurs.
17) Dommages causés à tout ce qui se trouve à côté du produit, y compris, sans toute fois s'y limiter, le plafond, le sol ou les armoires.
18) Défauts et dommages résultat d'accidents, de modifications, d'utilisation abusive, d'abus, d'installations incorrectes ou non conformes aux instructions de Forza.
19) Des dommages sont survenus lors du transport, de la manipulation et / ou de l'installation du produit.
20) Delfaets et dommages causés par des forces extérieures indépendantes de la volonte de Forza, tels que des incendies, des inondations, des tremblements de terre et d'autres cas de force majeure.
21) Forza ne peut pas garantir la disponibilité du service dans les zones situées à plus de 30 km d'un revendeur autorisé. Dans les cas où des frais de déplacement sont perçus, ceux-ci sont à la charge du consommateur.
22) Cette garantie ne couvre que les services effectués sur le site d'installation du produit et ne couvre pas les coûts associés à la réparation hors site, sauf autorisation expresse de Forza, ni les frais de déplacement liés à la fourniture de services aux sites distants.
23) Les filtres de remplacement pour les kits de recirculation de hotte de ventilation ne sont pas couverts par la garantie du produit.
24) Produits avec les numérores de série d'origine qui ont été supprimés.
25) Les ampoules de rechange ne sont pas couvertes par la garantie du produit.
26) Dommages causés à des personnes ou à des biens par le produit ou par son utilisation.

Dans le cas où le produit serait installé dans une région éloignée, où les techniciens formés certifiés ne sont pas raisonnablement disponibles, le client sera responsable des frais de transport pour la livraison du produit au centre de service autorisé le plus proche ou des frais de déplacement. d'un technicien qualifié certifié.

Zones / zones distantes: sont définies comme étant situées à moins de 30 miles de tout fournisseur de services.

Forza se réserve le droit de réviser cette garantie à tout moment.

Forza n'assume aucune responsabilité pour les dommages accessoires ou indirects. Certains états n'autorisant pas l'exclusion ou la limitation des dommages accessoires ou indirects, la limitation ou l'exclusion ci-dessus peut ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique et vous pouvez également avoir d'autres droits qui peuvent varier d'un État à l'autre.

GARANTIE FORZA AUX U.S.A.

B-STORE / MODELE D'EXPOSITION

CUISINIÈRES À GAZ AUTONOMES - FOUR MURAUX - PLAQUES HAUTE DE GAMME - LAVE-VAISSELLE - HOTTES DE CUISINIÈRE

Les garanties fournies par Forza dans la presente déclaration s'appliquent exclusivement aux apparciels et accessoires Forza vendus au propriétaire original par un distributeur, revendeur ou centre de service agréé Forza et installés aux États-Unis.

Les garanties fournies dans cette déclaration ne sont pas transférables et sont valables à compter de la date d'achat d'origine.

B-Stock (produit remis à neuf, retours de produits, produits à gratter, ancients stocks (plus d'un an de différence entre la date de production et la date de vente à l'utiliser final, produit en promotion, etc.) et les modèles d'affichage (salons, modèles d'exposition de revençeurs, de projets ou de distributeurs, etc.) ne sont pas considérés comme des « produits nouveaux», livrés dans leur boîte et ne sont donc pas couverts par la garantie standard FORZA.

Pour tout problème fonctionnel ou esthétique non divulgué par le vendeur et réalisé lors de la première inspection / mise en service du produit: veillez contacter le vendeur.

Durée de la garantie:

Pendant quatre-vingt-dix jours à compter de la date d'achat d'origine, la garantie produit FORZA couvre toutes les pieces et la main-d'oeuvre nécessaires à la réparation ou au remplacement, dans le cadre d'une'utilisation résidentielle normale, de toute piece du produit défectueuse du fait du processus de fabrication d'origine. Il n'y a aucune garantie de service ou cosmétique d'aucun type de modèle B-Stock.

Responsabilités de l'acheteur: Lorsque vous écrivez ou appelez à propos d'un problème de service, veuillez inclure les informations suivantes:

• Voiture nom, adresse et numéro de téléphone;
• Modèle et numéro de série de l'appareil;
• Nom de votre revendeur;
• Une description claire du problème que vous rencontrez;
• Preuve d'achat (reçue de vente).

CEQUIN'ESTPASCOUVERT:

1) Le produit utilisé dans toute application commerciale.
2) Les déplacements de service à votre domicile, pendant lesquels aucune faute n'est trouée.
3) Service de réparation fourni par toute agence de service non autorisée par Forza.
4) Dommage ou réparation pour corriger tout service fourni par une agence non autorisée.
5) Service de réparation ou de dommages pour corriger l'utilisation, l'ajout ou le remplacement d'une piece d'origine par une personne non autorisée.
6) Installation non conforme aux codes électriques locaux ou aux codes de plomberie.
7) Défauts ou dommages dus à un stockage inapproprié du produit.
8) Les dommages dus au non-respect des instructions d'entretien, de nettoyage et de maintenance recommendées par le fabricant; en particulier, des dommages au four et / ou à la table de cuisson s'ils n'ont pas ete entretenus et nettoyes conformement a ces instructions.
9) Défauts, dommages ou pièces manquantes sur les produits vendus dans l'emballage d'origine ou dans lesprésentoirs.
10) Appels de service ou réparations pour corriger l'installation du produit et / ou des accessoires, étalonnages et ajustements associés, après l'installation et la configuration, y compris les ajustements du brûleur
11) Appels de service pour connecter, convertir ou réparer le câblage électrique et / ou la conduite de gaz afin d'utiliser cor rectement le produit.
12) Appels de service pour fournir des instructions sur l'utilisation d'un produit Forza.
13) Réparation ou défaillance du produit en cas d'abus, d'utilisation abusive, d'utilisation non conforme, utilisé à des fins autres que celles prévues ou en cas d'utilisation commerciale ou industrielle.

14) Les dommages ou les réparations causés par l'utilisation de produits chimiques corrosifs ou de produits de nettoyage mal appliqués.
15) Remplacement des pieces usées.
16) Remplacement des fusibles ou remise à zéro des disjoncteurs.
17) Dommages causés à tout ce qui se trouve à côté du produit, y compris, sans toute fois s'y limiter, le plafond, le sol ou les armoires.
18) Défauts et dommages résultat d'accidents, de modifications, d'utilisation abusive, d'abus, d'installations incorrectes ou non conformes aux instructions de Forza.
19) Des dommages sont survenus lors du transport, de la manipulation et / ou de l'installation du produit.
20) Delfaets et dommages causés par des forces extérieures indépendantes de la volonte de Forza, tels que des incendies, des inondations, des tremblements de terre et d'autres cas de force majeure.
21) Forza ne peut pas garantir la disponibilité du service dans les zones situées à plus de 30 km d'un revendeur autorisé. Dans les cas où des frais de déplacement sont perçus, ceux-ci sont à la charge du consommateur.
22) Cette garantie ne couvre que les services effectués sur le site d'installation du produit et ne couvre pas les coûts associés à la réparation hors site, sauf autorisation expresse de Forza, ni les frais de déplacement liés à la fourniture de services aux sites distants.
23) Les filtres de remplacement pour les kits de recirculation de hotte de ventilation ne sont pas couverts par la garantie du produit.
24) Produits avec les numérores de série d'origine qui ont été supprimés.
25) Les ampoules de rechange ne sont pas couvertes par la garantie du produit.
26) Dommages causés à des personnes ou à des biens par le produit ou par son utilisation.

Dans le cas où le produit serait installé dans une région éloignée, ou les techniciens formés certifiés ne sont pas raisonnablement disponibles, le client sera responsable des frais de transport pour la livraison du produit au centre de service autorisé le plus proche ou des frais de déplacement. d'un technicien qualifié certifié.

Zones / zones distantes: sont définies comme étant situées à moins de 30 miles de tout fournisseur de services

Forza se réserve le droit de réviser cette garantie à tout moment.

Forza n'assume aucune responsabilité pour les dommages accessoires ou indirects. Certains états n'autorisant pas l'exclusion ou la limitation des dommages accessoires ou indirects, la limitation ou l'exclusion ci-dessus peut ne pas s'appliquer à vous.

Cette garantie vous donne des droits légaux spécifique et vous pouvez également avoir d'autres droits qui peuvent varier d'un État à l'autre.

Estimado cliente,

InformationGénéral 56
