AS140 - Clôture électrique Horizont - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clôture électrique solaire
Marque	Horizont
Modèle	AS140
Type constructeur	farmer AS140 (Type 14478)
Alimentation	Panneau solaire intégré + batterie rechargeable au plomb 12V
Indicateur de charge	LED verte : clignotante (40-100% capacité), continue (0-20%)
Mise en marche	Bouton marche/arrêt (ON/OFF)
Fonction économie d'énergie	Adaptation automatique de la consommation selon l'isolation de la clôture
Prise de terre	Piquet de terre d'au moins 1 mètre, distance >10 m de l'électrificateur, dans sol humide
Recharge	Par panneau solaire (au moins 1 journée ensoleillée) ou chargeur batterie inclus
Maintenance	Recharge régulière, stockage à la lumière, réparations par personnel qualifié
Sécurité	Débrancher de la clôture avant intervention ; ne pas connecter au secteur
Certifications	Conforme directives européennes (CEM, sécurité, ROHS, DEEE)
Normes appliquées	EN 60335-1, EN 60335-2-76, EN 55014-1, EN 55014-2, EN 50581
Pièces détachées	Utiliser exclusivement les pièces du fabricant

FOIRE AUX QUESTIONS - AS140 Horizont

Que faire si la LED ne clignote pas après la mise en marche ?

Si la LED ne clignote pas, cela signifie que la batterie est déchargée ou qu'il y a un défaut sur l'électrificateur. Rechargez la batterie avec le chargeur inclus ou exposez le panneau solaire au soleil au moins une journée.

Comment recharger la batterie de l'AS140 ?

La batterie se recharge automatiquement via le panneau solaire lorsqu'il est exposé à la lumière. Pour une recharge complète, placez l'appareil au soleil au moins une journée. Vous pouvez également utiliser le chargeur de batterie fourni (débranchez d'abord la clôture).

Où et comment installer la prise de terre ?

Enfoncez un piquet de terre d'au moins 1 mètre dans une zone humide (de préférence couverte de végétation). Connectez le câble de terre à ce piquet. La distance entre l'électrificateur et ce piquet doit être d'au moins 10 mètres.

Puis-je utiliser un chargeur de batterie secteur ?

Non, ne reliez jamais l'appareil à un chargeur de batterie secteur ou à toute autre source secteur. Utilisez uniquement le chargeur fourni par le fabricant pour recharger la batterie.

Comment stocker l'AS140 en hiver ?

Stockez l'appareil à la lumière (par exemple près d'une fenêtre) pour éviter une décharge profonde de la batterie. Vérifiez la tension de la batterie mensuellement et rechargez-la si nécessaire avec le chargeur fourni.

Comment fonctionne l'économie d'électricité ?

L'appareil adapte sa consommation d'électricité en fonction de l'état de la clôture : moins de consommation si la clôture est bien isolée, plus si elle est mal isolée (végétation, etc.). Cela optimise l'utilisation de la batterie.

Comment tester la capacité de la batterie ?

Observez la LED après avoir allumé l'appareil. Si elle clignote, la capacité résiduelle est entre 40 et 100%. Si elle est fixe (allumée en continu), la capacité est entre 0 et 20% et la batterie est fragile. Faites ce test à la pointe du jour sans lumière solaire directe.

Quels types de batteries puis-je utiliser ?

Utilisez uniquement des batteries rechargeables au plomb 12V avec aération. La recharge doit se faire dans un endroit bien ventilé.

Puis-je réparer moi-même l'appareil ?

Non, les réparations doivent être effectuées uniquement par du personnel qualifié. Utilisez uniquement les pièces détachées d'origine du fabricant.

Que faire en cas de panne ou de défaut ?

Si la LED ne clignote pas et que la batterie est chargée, il peut y avoir un défaut interne. Contactez un service après-vente agréé. Avant toute intervention, débranchez l'appareil de la clôture et mettez-le hors tension.

MODE D'EMPLOI AS140 Horizont

Mode d'emploi farmer AS140

en liaison avec les instructions d'installation et les consignes de sécurité pour électrificateurs de clôture SECURA ANIMAL ou SECURA SECURITY (www.horizont.com/securaanimal ou www.horizont.com/securasecurity)

L'appareil de clôture électrique doit être coupé avant chaque intervention!

Fonctionnement et contrôle (Fig. 4):

Appuyer sur le bouton marche/Arrêt pour allumer l'électrificateur (1). Après quelques secondes, une diode verte clignote pour indiquer le départ des impulsions électriques dans le fil (1). Si la diode ne clignote pas, cela signi-

fie que la batterie est vide ou qu'il y a un défaut sur l'électrificateur.

Si on ne l'utilise pas, l'appareil doit être stocké à la lumière, p. e. à la fenêtre, en particulier pendant l'hiver. C'est la seule manière d'assurer que l'accumulateur intégré ne se décharge pas trop. Le cas échéant, vérifier mensuellement la tension de la batterie et la recharger avec le chargeur de batterie.

Avant et après l'usage rechargez l'appareil à la solaire - une journée au moins. Le cas échéant, recharger la batterie uniquement avec le chargeur de batterie inclus, afin qu'elle reste opérationnelle (v. Fig. 3). Pendant le rechargement il faut que l'appareil est debranché de la clôture (et n'est pas utilisé). (voir image 3 et image 4). Utilisez uniquement les batteries rechargeable au plomb 12V. Ces batteries rechargeables avec aération doivent être rechargé dans une zone bien ventilée.Batterie indication: Controllez seulement à la pointe du jour (sans lumière solaire!)

Enfoncez le piquet de terre dans une position humide du sol. Raccordez le câble de clôture et le câble de terre. Ajustez l'appareil avec le panneau solaire vers le sud! Allumez l'appareil avec le bouton ① poussoir on/off. Après quelques secondes, une lampe LED verte s'allume au rythme des impulsions.

Si la lampe ne clignote pas, la batterie est déchargée ou il y a un défaut dans l'appareil.

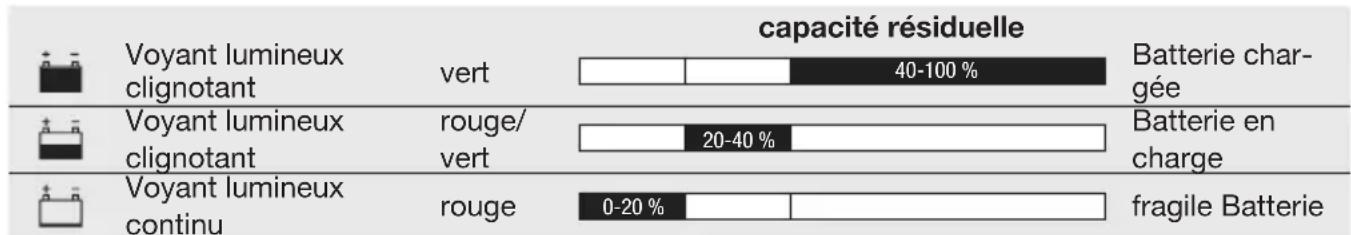

La batterie se recharge au plus tard, quand elle est déchargée de 80% (ou capacité de charge seulement 20%), de sorte qu'une décharge profonde peut être évitée. „accu-test“ lumière:

Veuillez noter que ces valeurs peuvent varier en fonction de la température (capacité) et des écarts de mesure (tension).

Principe de fonctionnement:

Sous la lumière, le générateur solaire produit du courant électrique. La lumière intensive du soleil produit beaucoup plus de courant que la lumière du jour sous la pluie. L'électrificateur a besoin de courant permanent jour et nuit. DL'électrificateur a besoin de courant permanent jour et nuit. Le courant généré alimente d'abord un accu, dont l'électrificateur tire une alimentation constante. Le generateur solaire n'est pas toujours en mesure d'assurer la recharge complète de la batterie nottamment aux mois d'hiver (ev. Octobre- Fèvrier).

Remède: Recharger la batterie externe en temps voulu.

Fonction à l'économie d'électricité:

Cette clôture avec fonction à l'économie d'électricité incorporée s'adapte la consommation d'électricité automatique à la condition de la clôture. Cela représente moins consommation d'électricité aux clôtures bien isolées et haute consommation d'électricité aux clôtures mal isolées (à cause de la végétation etc.).

La prise de terre:

Une bonne prise de terre est particulièrement importante pour le bon fonctionnement et la performance maximum de l'électrificateur; c'est pourquoi la prise de terre doit être faite à un endroit le plus humide possible et couvert de végétation. Veuillez utiliser au moins un piquet de terre d'un mètre de long et/ou 1 ou 2 piquets de terre supplémentaires. La distance entre électrificateur/piquet de terre et la prise de terre sur laquelle est branché l'électrificateur doit être d'au moins 10 m.

La maintenance:

Les réparations ne doivent être faites que par des personnes qualifiées.

Utiliser uniquement les pièces détachées et composants du fabricant.

Sous réserve de modifications techniques !

farmer AS140

ATTENTION: ne pas relier à un appareil alimenté par le secteur, y compris à un chargeur de batterie!

Certificat de conformité aux directives européennes

Seite: 1

von: 1

déclarons sous notre seule responsabilité que le produits

Weidezaungerät / Electric fencing units / Appareils de clôture électrique

Marke / Trademark / Marque: horizont

turbomax B27	Type 10285	turbomax AN800	Type 10749	equistop AN1000	Type 10855ES
ranger B29	Type 10555	ranger AN360	Type 10997	trapper AN45	Type 10867
ranger B65	Type 10841	ranger AN490	Type 10857	trapper AN80	Type 10866
trapper B12	Type 10616	ranger AN490HIMPS	Type 10857HIMPS	trapper AN120	Type 10865
trapper B22	Type 10620	ranger AN2000	Type 10854	farmer ABN30	Type 10891
equistop B22	Type 10620ES	ranger AN3000	Type 10992	hotshock ABN37	Type 10892
trapper AB12	Type 14497	ranger AN4800	Type 10993	ranger ABN60	Type 10983
turbomax N1430	Type 10748	ranger AN4800HIMPS	Type 10993HIMPS
ranger N270	Type 10608	hotshock A90	Type 10638	farmer AS50	Type 14485
ranger N420	Type 10742	hotshock A300	Type 10613	equistop AS50	Type 14485ES
hotshock N500	Type 10614	farmer AN100	Type 10896	trapper AS25	Type 14982
farmer N100	Type 10632	farmer AN200	Type 10897	trapper AS50	Type 14983
farmer N200	Type 10996	farmer AN300	Type 10882	farmer AS140	Type 14478
equistop N200	Type 10996ES	farmer AN1000	Type 10855
trapper N15	Type 104271	farmer AN1000solar	Type 10856
trapper N45	Type 10864

auquel se réfère cette déclaration est conforme aux certificat de conformité aux directives européennes:

(Directive générale de sécurité de produit)

2014/30/EU/UE (EMV Richtlinie) (EMC Directive) (directive CEM)

(ROHS, directive sur la réduction des substances dangereuses dans des appareils d'électroniques)

(DEEE - Déchets d'Équipements Électriques et Électroniques)

L'appréciation du produits par rapport à sa compatibilité aux "Directive sur la sécurité générale des produits" se base sur les règlements suivants:

EN 60335-1:2012 + AC:2014

EN 60335-2-76:2005 + A1:2006 + A11:2008 + A12:2010 + A2:2015

L'appréciation du produits par rapport à sa compatibilité électromagnétique (Directive CEM) se base sur les règlements suivants:

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

L'appréciation du produits par rapport à sa compatibilité aux "Directive sur les équipements électriques et électroniques" se

base sur les règlements suivants:

horizont group gmbh

EN 50581:2012

Korbach, 02.12.2022

Lieu et date de l'exposition:

Steffen Müller

Gérant, signature obligatoire de droit:
