Producttype	Zonne-energie elektrische afrastering
Merk	Horizont
Model	AS140
Constructeur type	farmer AS140 (Type 14478)
Voeding	Ingebouwd zonnepaneel + oplaadbare loodaccu 12V
Laadindicator	Groene LED: knipperend (40-100% capaciteit), continu (0-20%)
Inschakelen	Aan/uit knop (ON/OFF)
Energiebesparingsfunctie	Automatische aanpassing van het verbruik op basis van de isolatie van de afrastering
Aarding	Aardpen van minimaal 1 meter, afstand >10 m van de elektrische afrastering, in vochtige grond
Opladen	Via zonnepaneel (minstens 1 zonnige dag) of meegeleverde acculader
Onderhoud	Regelmatig opladen, opslag in het licht, reparaties door gekwalificeerd personeel
Veiligheid	Loskoppelen van de afrastering voor onderhoud; niet aansluiten op het elektriciteitsnet
Certificeringen	Conform EU-richtlijnen (EMC, veiligheid, RoHS, WEEE)
Toegepaste normen	EN 60335-1, EN 60335-2-76, EN 55014-1, EN 55014-2, EN 50581
Reserveonderdelen	Gebruik uitsluitend onderdelen van de fabrikant

Veelgestelde vragen - AS140 Horizont

Wat te doen als de LED niet knippert na het inschakelen?

Als de LED niet knippert, betekent dit dat de accu leeg is of dat er een storing in de elektrische afrastering is. Laad de accu op met de meegeleverde lader of stel het zonnepaneel ten minste een dag bloot aan de zon.

Hoe laad ik de accu van de AS140 op?

De accu wordt automatisch opgeladen via het zonnepaneel wanneer het aan licht wordt blootgesteld. Voor een volledige lading plaatst u het apparaat ten minste een dag in de zon. U kunt ook de meegeleverde acculader gebruiken (koppel eerst de afrastering los).

Waar en hoe installeer ik de aarding?

Sla een aardpen van minimaal 1 meter in een vochtige zone (bij voorkeur begroeid). Sluit de aardkabel aan op deze pen. De afstand tussen de elektrische afrastering en deze pen moet minimaal 10 meter zijn.

Kan ik een netacculader gebruiken?

Nee, sluit het apparaat nooit aan op een netacculader of een andere netvoeding. Gebruik uitsluitend de door de fabrikant meegeleverde lader om de accu op te laden.

Hoe bewaar ik de AS140 in de winter?

Bewaar het apparaat in het licht (bijvoorbeeld bij een raam) om diepe ontlading van de accu te voorkomen. Controleer de accuspanning maandelijks en laad deze indien nodig op met de meegeleverde lader.

Hoe werkt de energiebesparing?

Het apparaat past zijn elektriciteitsverbruik aan op basis van de toestand van de afrastering: minder verbruik als de afrastering goed geïsoleerd is, meer als deze slecht geïsoleerd is (begroeiing, enz.). Dit optimaliseert het accugebruik.

Hoe test ik de accucapaciteit?

Observeer de LED nadat u het apparaat hebt ingeschakeld. Als deze knippert, is de resterende capaciteit tussen 40 en 100%. Als deze constant brandt, is de capaciteit tussen 0 en 20% en is de accu kwetsbaar. Voer deze test uit bij zonsopgang zonder direct zonlicht.

Welke accutypen kan ik gebruiken?

Gebruik uitsluitend oplaadbare loodaccu's van 12V met ventilatie. Het opladen moet plaatsvinden in een goed geventileerde ruimte.

Kan ik het apparaat zelf repareren?

Nee, reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel. Gebruik uitsluitend originele reserveonderdelen van de fabrikant.

Wat te doen bij een storing of defect?

Als de LED niet knippert en de accu is opgeladen, kan er sprake zijn van een interne storing. Neem contact op met een erkende klantenservice. Voordat u ingrijpt, koppelt u het apparaat los van de afrastering en schakelt u het uit.

GEBRUIKSAANWIJZING AS140 Horizont

In combinatie met de installatie- en veiligheidsinstructies voor schrikdraadapparaten SECURA ANIMAL of SECURA SECURITY

Het schrikdraadapparaat moet voor elke interventie uitgeschakeld worden!

Bedienung (Fig. 4):

Zet het apparaat aan met knop (1). Na een aantal seconden knippert er een groen LED met pulsen in het venster (1). Het schrikdraadapparaat geeft pulsen door aan de afrastering. Als de LED niet knippert dan kan er iets zijn met de voeding van het apparaat.

Opslaan, bijladen, opstellen en aansluiten:

als de installatie niet wordt gebruikt moet deze altijd op een plaats in het licht worden opgeslagen; bijv. in een raam (op het zuiden) vooral in de

winter. Alleen zo kan worden gegarandeerd dat de ingebouwde accu niet volledig wordt ontladen. Eventueel maandelijks de accuspanning controle-ren en de accu met de oplader bijladen.

Voor en na het gebruik altijd eerst minstens 1 dag in de zon opladen, zo nodig ook extern alleen met meegeleverde oplader opladen zodat de ingebouwde accu blijft werken (zie fig. 3)! Tijdens het bijladen mag de installatie niet op de omheining worden aangesloten en in gebruik worden genomen (zie fig. 3 en fig 4.). Gebruik uitsluitend oplaadbare 12V-loodaccu's. Zorg dat oplaadbare accu's uitsluitend in goed verluchte ruimten worden geladen.

Accuweergave alleen bij zonsopgang (zonder zonlicht) controleren De installatie met de aardestang op een vochtige plaats in de bodem plaatsen en omheining en aardekabel aansluiten. Het paneel naar het zuiden opstellen! Met de druktoetsen on/off inschakelen - na een paar seconden knippert de led in het ritme van de impulsen. Als de led niet oplicht, is de accu leeg of het apparaat defect.

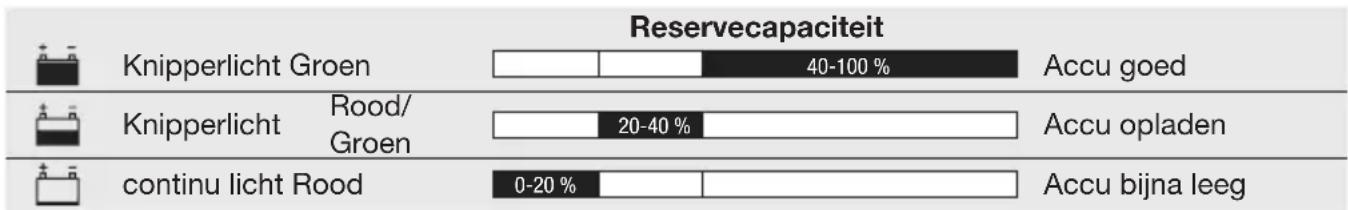

Accu-indicator:

alleen bij zonsopgang controleren! Ten laatste als de accu voor 80 % is ontladen (nog slechts 20% laadcapaciteit) moet deze worden bijgeladen om volledige ontlading te voorkomen.

De accuweergave brandt:

denk eraan dat deze waarden afhankelijk van temperatuur (capaciteit) en meetafwijkingen (spanning) kan variëren.

Functieprincipe:

de zonnegenerator genereert bij blootstelling aan licht elektrische stroom waarbij intensief zonlicht veel meer stroom produceert dan daglicht bij regenachtig weer. De schrikdraadinstallatie heeft zowel overdag als ,s nachts een constante stroom nodig. De gegenereerde stroom wordt eerst in een opslagaccumulator opgeslagen van waaruit de installatie een constante stroom opneemt. De zonnegenerator is niet steeds in staat als de installatie werkt - vooral in de wintermaanden (ca. oktober tot februari) - voldoende acculading te garanderen.

Oplossing: tijdig extern opladen!

Energiebesparende functie:

bij deze installatie met de ingebouwde energiebesparende functie past het stroomverbruik zich automatisch aan aan de toestand van de omheining Dit betekent minder stroomverbruik bij goed geïsoleerde omheiningen en een hoger stroomverbruik bij slecht geïsoleerde omheiningen (geleiding door begroeiing etc.).

Aarding:

een goede aarding van de schrikdraadinstallatie is uiterst belangrijk om een feilloze werking en optimale prestatie van de installatie te garanderen. Daarom moet de aarding liefst op een vochtige en dichtbegroeide plaats worden aangebracht. Minstens een 1 m lange aardestang en/of nog 1 of 2 langere aaardestangen gebruiken. De bedrijfsaarding van de schrikdraadinstallatie moet gescheiden zijn van de beveiligende en bedrijfsaarding van het stroomnet van de boerderij (afstand ten minste 10 m).

Service:

Reparatie alleen laten uitvoeren door gekwalificeerde DeLaval dealermedewerkers. Alleen de door de producent aangegeven vervangingsonderdelen gebruiken. Veel succes bij het gebruik van uw DeLaval schrikdraadapparaat.

Technische wijzigingen voorbehouden!

DK i farme

LET OP: Niet aansluiten op netstroom inclusief accuopladers!
