Producttype	Omheiningelektrificeerder
Merk	Horizont
Model	AS120
Primaire voeding	Oplaadbare loodaccu 12V of 9V alkalinebatterij
Alternatieve voeding	Netadapter 230V (47PSU0010EU/UK) of zonnepaneel 20/30W
Zonnelaadregelaar	Geïntegreerd, actief wanneer het apparaat is ingeschakeld
Energiebesparingsmodus	Automatisch, vermindert verbruik wanneer de omheining goed geïsoleerd is
Werktindicator	LED knippert in het ritme van de pulsen
Accu-indicator	Groen (opgeladen), rood (leeg) – toont accustatus
Omheiningsspanningindicator	Knippert met de elektrische pulsen
Bescherming tegen vocht	Alleen bij montage op de meegeleverde aardpen (niet op de grond plaatsen)
Aanbevolen batterijtype	Oplaadbare loodaccu 12V; voor temperaturen rond 0°C: alkalinebatterij 9V 170-200Ah
Accu opladen	Opladen voor/na elk gebruik en elke 2 maanden in opslag; diepe ontlading voorkomen
Aansluitingen	Zwarte aardklem (hoogspanningskabel); rode klem (bliksemsymbool) voor omheiningskabel
Inbegrepen accessoires	Aardpen met U-kop/installatiepaal 14498
Beschikbare opties	Aardpen 1m (14041-1), netadapter, zonnepaneel, hoogspanningskabels
Onderhoud	Reinig regelmatig het zonnepaneel (gras, stof, sneeuw); controleer aansluitingen
Veiligheid	Apparaat uitschakelen voor ingreep; alleen originele onderdelen gebruiken; reparatie door gekwalificeerd personeel
Beoogd gebruik	Elektrische omheining voor dieren (SECURA ANIMAL) of beveiliging (SECURA SECURITY)
Bedrijfstemperatuur	Aanbevolen boven 0°C voor accu; alkalinebatterij voor negatieve temperaturen

Veelgestelde vragen - AS120 Horizont

Hoe installeer ik de omheiningelektrificeerder Horizont AS120?

Installeer het apparaat op de meegeleverde aardpen, bij voorkeur op een vochtige plaats. Druk de pen diep in de grond en verbind deze met de zwarte klem met een hoogspanningsbestendige kabel. Sluit de omheiningskabel aan op de rode klem met het bliksemsymbool. Plaats het apparaat niet direct op de grond.

Hoe stel ik het apparaat in werking met een 12V accu?

Sluit een oplaadbare loodaccu 12V aan. Druk op de drukknop; na enkele seconden knippert een LED. Als de LED niet gaat branden, is de accu leeg of defect. Laad de accu indien nodig op.

Kan ik het apparaat direct op 230V netspanning gebruiken?

Ja, met de netadapter 47PSU0010EU/UK (alleen deze). Sluit deze aan op het apparaat; er klinkt een regelmatige klik. De spanningsindicator knippert. De adapter kan ook een 12V accu parallel opladen.

Hoe werkt de voeding via zonnepaneel?

Het apparaat heeft een ingebouwde zonnelaadregelaar. Sluit een zonnepaneel 20W of 30W aan. De zonnestroom laadt de 12V accu op. 's Nachts of bij weinig zonlicht gebruikt het apparaat de accu of een 9V batterij. Pas de helling van het paneel aan per seizoen (aanbevolen hoek 50°).

Wat te doen als de controle-LED niet knippert?

Controleer de accu: een lege 12V accu of een ontladen 9V batterij kan de oorzaak zijn. Probeer de accu op te laden of te vervangen. Als het probleem aanhoudt, kan het apparaat of de netadapter defect zijn.

Hoe onderhoud ik de accu van de AS120?

Laad de accu op voor en na elk gebruik, en elke 2 maanden in opslag. Vermijd diepe ontladingen (niet onder 20% capaciteit). Gebruik voor negatieve temperaturen een 9V alkalinebatterij.

Waar plaats ik de elektrificeerder voor optimaal gebruik?

Richt het apparaat naar het zuiden om de zoninstraling op het zonnepaneel te maximaliseren. Vermijd schaduwrijke plekken (bomen, struiken). Kantel het paneel gemiddeld 50°, of pas aan per seizoen (meer helling in de winter).

Hoe reinig ik het zonnepaneel?

Verwijder regelmatig gras, stof, bladeren en sneeuw van het paneel. Dit vuil vermindert de laadcapaciteit. Gebruik een zachte doek en indien nodig water.

Welke veiligheidsmaatregelen moet ik nemen?

Schakel altijd het apparaat uit voor ingrepen. Installeer het ver weg van brandgevaarlijke zones. Gebruik alleen originele onderdelen. Reparaties moeten door een gekwalificeerde professional worden uitgevoerd.

Welke accessoires zijn beschikbaar voor de AS120?

U kunt een aardpen van 1m (ref. 14041-1), een 230V netadapter, een zonnepaneel 20 of 30W, en hoogspanningskabels zoals de 90150 of 90676U aanschaffen.

GEBRUIKSAANWIJZING AS120 Horizont

Gebruiksaanwijzing van het schrikdraadapparaat ranger AS120 & ranger AS180

In combinatie met veiligheidsinstructies SECURA ANIMAL of SECURA SECURITY (www.horizont.com/securaanimal of www.horizont.com/securasecurity)

Het schrikdraadapparaat moet voor elke interventie uitgeschakeld worden!

MONTAGE EN AANSLUITING:

Stel het apparaat op een zo vochtig mogelijke plek op. De meegeleverde U-aardstang/opstelpaal 14498 of de optionele 1m-aardstang (lange staaf) 14041-1 moet op een vochtige plaats zo diep mogelijk in de grond worden geslagen en met een hoogspanningsbestendige aansluitkabel (bijv. 90150) met de zwarte aardklem ( 12 ) van het apparaat worden verbonden (pag.34/FIG.7). Sluit de hoogspanningsbestendige hekwerkleiding (bv. 90676U) aan op de rode klem met het bliksemsymbool ( 12 ) Het apparaat is alleen bij

voorgeschreven montage tegen vocht beschermd. Plaats het apparaat op de U-aardstang en bedien het niet terwijl het op de grond ligt. Stel het apparaat op een brandveilige plek op.

INGEBRUIKNAME:

Schakel het apparaat in met de drukknopschakelaar (pag.35/①) na enkele seconden licht een LED op volgens het ritme van de impulsen. Het apparaat stuurt impulsen naar het hekwerk. Als de LED niet oplicht, is de 12V-accu leeg. Het kan hierbij ook om een defect in het apparaat of van de 230V-netadapter gaan.

De ingebouwde stroomspaarschakeling is zelfregelend en zorgt voor een gering stroomverbruik bij een goede hekwerkisolatie..

INGEBRUIKNAME MET 12V-LOODACCU'S (PAG.32/FIG.3,4 & PAG.33/FIG.6):

Gebruik uitsluitend oplaadbare 12V-loodaccu's. Zorg dat oplaadbare accu's met ventilatie uitsluitend in goed verluchte ruimten worden geladen. Tijdens het laden met een lader die niet in deze aanwijzing is vermeld en die rechtstreeks op de 12V-loodaccu is aangesloten, moet de accu van het apparaat worden gekoppeld. De accu moet voor en na gebruik evenals bij langdurige opslag in huis en bij normale kamertemperatuur (om de 2 maanden) worden opgeslagen en geladen.

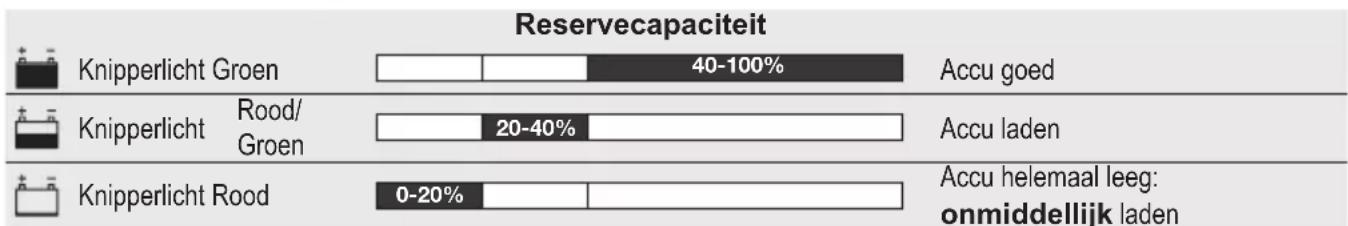

Om een diepontlading te voorkomen, moet u de accu uiterlijk laden, wanneer deze voor 80 % leeg is (nog slechts 20% laadvermogen. De accuaanduiding (pag.31/FIG.2a ①) licht op:

Houd er rekening mee dat deze waarden afhankelijk van de temperatuur (capaciteit) en meetafwijkingen (spanning) kunnen schommelen. Controleer bij gebruik met een zonnemodule de accuaanduiding alleen bij dageraad (zonder zonlicht). Met behulp van de aanbevolen, optioneel verkrijgbare netadapter kunt u het apparaat gebruiken of de accu met een optionele zonnemodule in de zon of alternatief met de 230V-netadapter laden. Beëindig het laden zodra het groene lampje van de batterijaanduiding oplicht.

Vermijd overbeladen van de accu!

INGEBRUIKNAME 230V MET NETADAPTER (PAG.32/FIG.4 & FIG.5):

Gebruik voor het bedrijf op 230V netspanning uitsluitend de netadapter 47PSU0010EU/UK zoals dit op de tussenplaat in het apparaat staat aangegeven! Na enkele seconden hoort u een gelijkmatig tikken; het apparaat is in gebruik. De hekwerkspanningsaanduiding (pag. 31/FIG.2a / ①) licht op volgens het ritme van de elektrische impulsen. Met de netadapter kan een aangesloten 12V-accu in parallelbedrijf makkelijk worden geladen. Bij uitvallen van de 230 V-voeding wordt het apparaat door de accu gevoed. Bij gebruik met de netadapter klemt u de droge 9V-batterij los. Bij het gebruik met een netadapter is geen bedrijf op zonne-energie mogelijk.

INGEBRUIKNAME MET ZONNEPANEEL (20 W/ 30W) (PAG.34/FIG.7 & PAG.35/FIG.8):

In het apparaat is een zonneregelaar ingebouwd (als het apparaat ingeschakeld is). Bij bedrijf met het zonnepaneel kan de netadapter niet worden gebruikt.

WAARSCHUWING:

Laat het uitgeschakelde schrikdraadapparaat niet gedurende een lange peri-ode met een accu en een zonnepaneel in de zon staan. Waarom? Dit zou de accu kunnen beschadigen.

WERKINGSPRINCIPE:

Het zonnepaneel produceert stroom van zodra het aan bruikbaar zonnelicht wordt blootgesteld. Het schrikdraadapparaat heeft continu stroom nodig - zowel overdag als 's nachts. Zo wordt de door het paneel gegenereerde stroom in een herlaadbare 12V-accu opgeslagen en kan het apparaat zonder zonnelicht werken of rechtstreeks via een 9V-batterij worden gevoed. Het is mogelijk dat het zonnepaneel niet steeds over een voldoende groot vermogen beschikt om een accu weer volledig te laden – met name in donkere, grijze en mistige maanden (bijv. oktober tot februari). Bij temperaturen van 0 °C of lager is het zonder meer aanbevolen om een grote 9V-alkalinebatterij te gebruiken in plaats van een 12V-accu. Het apparaat verbruikt prioritair uit het zonnepaneel. Als het zonnepaneel onvoldoende vermogen levert, schakelt het apparaat automatisch om naar de aangesloten 9V-batterij of de 12V-accu.

OPTIMALE ORIËNTATIE EN INSTELLING VAN HET ZONNEPANEEL

Een correcte plaatsing van het schrikdraadapparaat en van het zonnepaneel is doorslaggevend voor het optimale bedrijf van het apparaat.

1. POSITIONEER HET SCHRIKDRAADAPPARAAT ZO DAT HET PANEEL NAAR HET ZUIDEN IS GERICHT.

Met deze positionering is het mogelijk om het paneel zelfs tijdens de minder heldere winterdagen een maximale hoeveelheid zonnelicht op te vangen. Houd bij de plaatsing van het apparaat rekening met de stand van de zon tijdens de dag en stel het apparaat niet op op een plaats waar het eventueel door schaduw van bomen, struiken of hoog gras zou kunnen worden afgeschermd.

2. BEREKEN DE CORRECTE HELLINGSHOEK VAN HET ZONNEPANEEL.

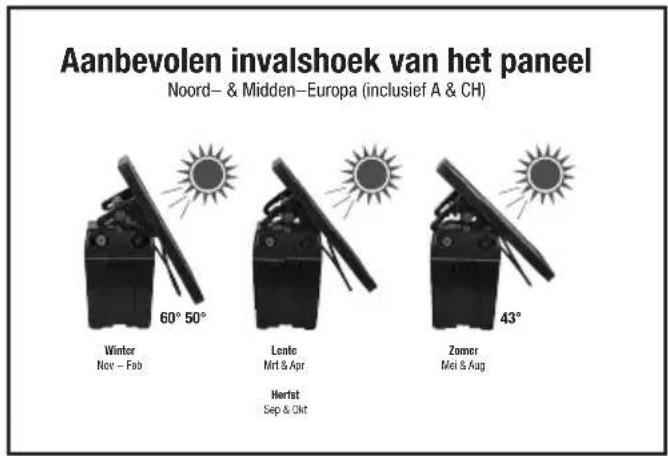

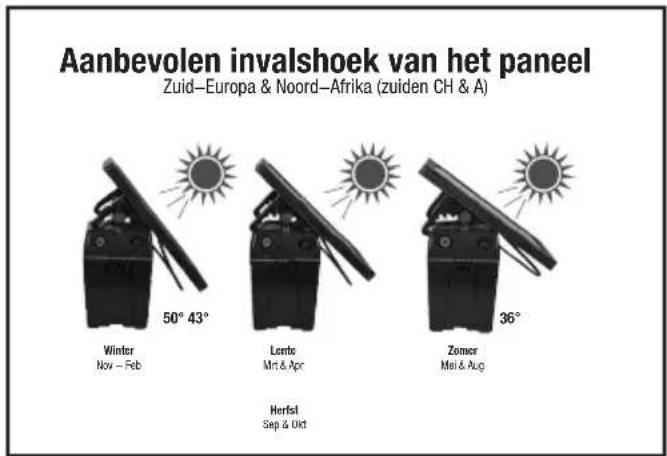

De stand van de zon boven de horizont verandert tijdens de seizoenen. Doorgaans wordt een hoek van 50 graden als optimaal aanbevolen voor langdurig gebruik in de meeste delen van Europa. Toch kunt u het vermogen van het zonnepaneel om de accu op te laden optimaliseren door de hoek naargelang het seizoen aan te passen (zie afbeelding hieronder). Hoe steiler de hellingshoek, hoe groter het reinigingseffect bij regen of sneeuw.

Tijdens de wintermaanden (behalve in Zuid-Europa) zouden de zonne-uren mogelijk niet volstaan om de accu volledig te laden. Laad de accu extern op, zodra de batterijaanduiding groen/rood knippert of gebruik alternatief een grote 9V-alkaline-batterij met 170 – 200 Ah die ook bij temperaturen rond en onder het vriespunt wordt aanbevolen.

3. VERWIJDER REGELMATIG AFZETTINGEN EN VUIL VAN HET ZONNEPANEEL.

Dit omvat het verwijderen van maaisel, stof (met name aan grindwegen), bladeren en sneeuw omdat het vermogen van de module om de accu op te laden hierdoor kan afnemen.

SERVICE:

Reparatie alleen laten uitvoeren door gekwalificeerde DeLaval dealermedewerkers. Alleen de door de producent aangegeven vervangingsonderdelen gebruiken.

TECHNISCHE WIJZIGINGEN VOORBEHOUDEN!
