MANUAL DE USUARIO AS120 Horizont

ES INSTRUCCIONES DE SERVICIO Valia eléctrica

PT MANUAL DE INSTRUÇÕES Cerca Eléctrica

en combinación con las indicaciones de instalación y seguridad para dispositivos de valla eléctrica SECURA ANIMAL o SECURA SECURITY (www.horizont.com/securaanimal o www.horizont.com/securasecurity)

¡La valla para pastos debe ser desconectada antes de la intervención!

MONTAJE Y CONEXIÓN:

Instalar el dispositivo en un punto en lo posible húmedo. La varilla de puesta a tierra U/estaca de instalación 14498 o la varilla de puesta a tierra opcional de 1 m (varilla longitudinal) 14041- tiene que ser clavada en un punto húmedo en lo posible profundamente en el suelo y ser conectada con un cable resistente a alta tensión (p.ej. 90150) con el borne negro de puesta a tierra ( 12 ) del dispositivo (P.34/FIG.7). Conectar la acometida resistente a alta tensión del vallado (p.ej. 90676U) al borne rojo con el símbolo de rayo ( 12 ) El dispositivo solo está protegido contra la humedad en caso de un montaje

reglamentario. Coloque el dispositivo sobre la varilla U y no opere este apoyado sobre el suelo. Instalar el dispositivo en un lugar sin riesgos de fuego.

PUESTA EN SERVICIO:

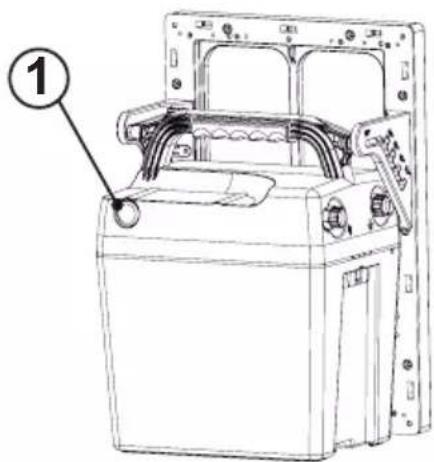

Encender el dispositivo con el interruptor de pulsador (P.35/①) tras algunos segundos se enciende un LED al ritmo de los impulsos. El dispositivo envía impulsos al vallado. Si el LED no se enciende, el acumulador de 12 Volt está descargado. En este caso se puede tratar también de un defecto en el dispositivo o en la fuente de alimentación de red de 230 Volt.

El circuito de ahorro de corriente incorporado es de autorregulación y conduce a un reducido consumo de corriente con un buen aislamiento del vallado.

PUESTA EN SERVICIO CON acumuladores de plomo de 12V, (P.32/FIG.3,4 Y P.34/FIG.6):

Emplear únicamente acumuladores de plomo de 12V, en este caso cargar los acumuladores con aireación solo en recintos bien ventilados. Durante el procedimiento de carga con un cargador no listado en estas instrucciones el cual está conectado directamente al acumulador de plomo de 12 V, el acumulador debe ser desconectado del dispositivo. El acumulador debe ser cargado antes y después de cada empleo así como en caso de un almacenamiento prolongado en la casa y a temperatura ambiente normal (cada 2 meses).

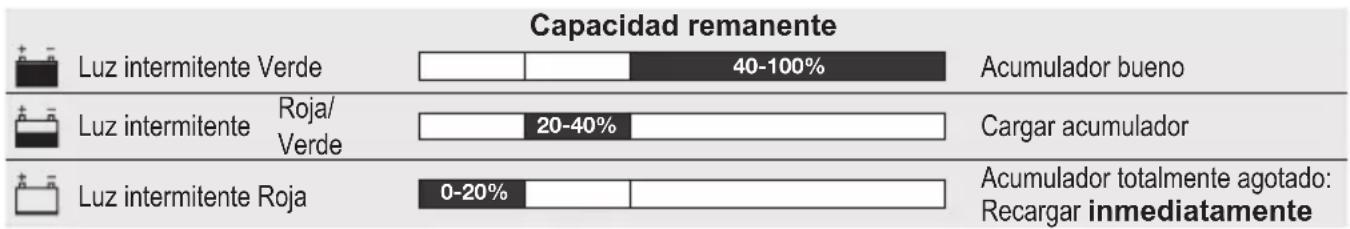

A más tardar cuando el acumulador está descargado en un 80% (solo 20% de capacidad de carga) este debe ser recargado para impedir una descarga total. La indicación del acumulador (P.31/FIG 2a/①) está encendida:

Por favor observe que estos valores pueden oscilar dependiendo de la temperatura (capacidad) y la desviación de medición (tensión). En servicio con un módulo solar controlar la indicación del acumulador solo al amanecer (sin luz solar).

Con ayuda de la fuente de alimentación recomendada, disponible opcionalmente, puede operar el dispositivo o cargar el acumulador en el sol con el módulo solar opcional o alternativamente con la fuente de alimentación de

230 V. Finalice el procedimiento de carga en el momento que la luz verde de la indicación de batería se encienda.

¡Evite una sobrecarga del acumulador!

PUESTA EN MARCHA CON 230 V CON FUENTE DE ALIMENTACIÓN (P.32/FIG.4 Y FIG.5):

☐☐☐ C ¡Utilice para el servicio en la red de 230V exclusivamente la fuente de alimentación 47PSU0010EU/UK, así como está indicado sobre la placa intermedia en el dispositivo! Tras algunos segundos se escucha un tic-tac uniforme, el dispositivo está en servicio. La indicación de tensión en el vallado (P.31/FIG.2a/①) se enciende al ritmo de los impulsos eléctricos. Con la fuente de alimentación se puede cargar con facilidad en servicio paralelo un acumulador de 12V conectado. En caso de interrupción de la alimentación de 230 V el dispositivo se alimenta desde el acumulador.

En servicio con la fuente de alimentación, desembornar la batería seca de 9 V. En servicio con una fuente de alimentación no es posible un servicio solar.

PUESTA EN SERVICIO CON PANEL SOLAR(20 W/ 30W)

(P.34/FIG.7 Y P.35/FIG.8):

El dispositivo dispone de un regulador de carga solar incorporado (cuando el dispositivo está encendido). En servicio con el panel solar no es posible ningún servicio con la fuente de alimentación.

ADVERTENCIA:

No deje en el sol por un periodo prolongado el dispositivo de vallado de pastizales desconectado con el acumulador y un panel solar. ¿Porqué? Esto podría dañar el acumulador.

PRINCIPIO DE TRABAJO:

El panel solar produce corriente en el momento que está expuesto a una luz solar útil. El dispositivo de vallado de pastizales necesita una corriente continuada; tanto de día como de noche. De este modo la corriente generada por el panel se almacena en un acumulador recargable de 12 V y el dispositivo a continuación puede trabajar sin luz solar o ser alimentado directamente través de

una batería de 9 V. Es posible que el panel solar no siempre disponga de una potencia suficientemente elevada para recargar completamente un acumulador; especialmente en los meses oscuros, grises y nebulosos (p.ej. octubre hasta febrero).

A 0 grados centigrados o temperaturas en el rango negativo, se recomienda de todas maneras utilizar una batería alcalina de 9 V en lugar de un acumulador de 12 V.

Prioritariamente el dispositivo se opera desde el panel solar. Si a través del panel solar no lleva suficiente potencia, el dispositivo conmuta automáticamente a la batería de 9 Volt conectada o el acumulador de 12 V.

ORIENTACIÓN SOLAR ÓPTIMA Y AJUSTE

Una correcta ubicación del dispositivo de vallado de pastizales y del panel solar es determinante para el mejor servicio posible del dispositivo.

1. POSICIONE EL DISPOSITIVO DE VALLADO DE PASTIZALES DE TAL MANERA, DE QUE EL PANEL ESTÉ ORIENTADO EN DIRECCIÓN SUR.

Este posicionamiento posibilita al panel incluso durante los pocos días claros de invierno asumir la máxima cantidad de luz solar. Tenga en cuenta para la ubicación del dispositivo la posición del sol durante el transcurso del día y evite una ubicación en la que el dispositivo pueda ser cubierto por la sobra de árboles, arbustos o césped muy crecido.

1. DETERMINE EL ÁNGULO DE INCLINACIÓN CORRECTO PARA EL PANEL SOLAR.

La posición del sol sobre el horizonte se modifica en el transcurso de las estaciones del año. Como recomendación general vale un ángulo de 50 grados como óptimo para un empleo a largo plazo en la mayor parte de Europa. No obstante la capacidad del panel solar para la carga del acumulador puede ser optimizada mediante ajustes del ángulo dependiendo de la estación (véase figura abajo). Cuanto más agudo el ángulo de inclinación tanto mayor es el efecto de limpieza durante la lluvia o la nieve.

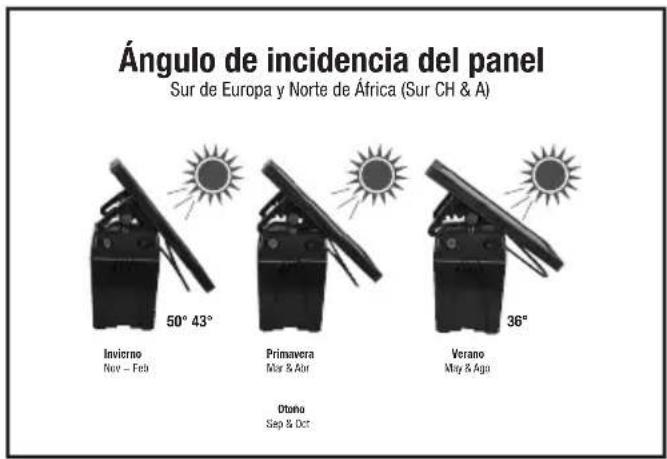

Ángulo de incidencia del panel Sur de Europa y Norte de África (Sur CH & A) 50° 43° Invierno Nov - Feb Primavera Mar & Alor Otoño Sep & Oct 36°

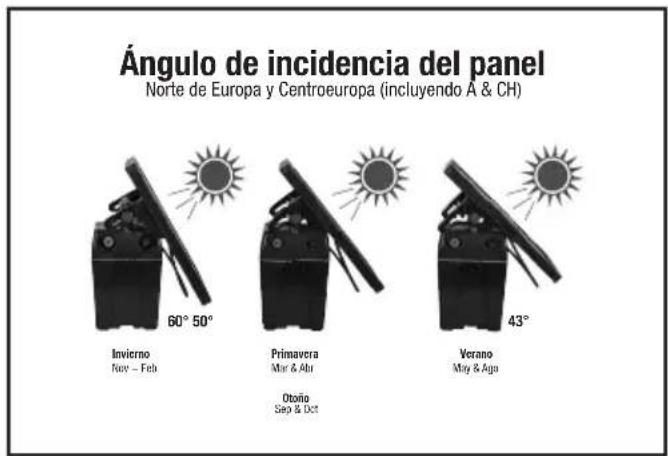

Ángulo de incidencia del panel Norte de Europa y Centroeuropa (incluyendo A & CH) 60° 50° Invicero Nov - Feb Primavera Mar & Abr Otoño Sep & Oct 43° Verano May & Ago

Durante el invierno (con excepción del sur de Europa) las horas de sol posiblemente no sean suficientes para cargar completamente el acumulador. Cargue el acumulador externamente en el momento que la indicación de batería verde/roja o roja parpadee o utilice alternativamente una batería alcalina grande de 9 V con 170 - 200 Ah, las cuales se recomienden también para temperaturas alrededor o por debajo del punto de congelación.

1. ELIMINE REGULARMENTE DEPÓSITOS Y SUCIEDAD DEL PANEL SOLAR.

Esto incluye la eliminación de cortes de césped, polvo (especialmente junto a caminos de grava), hojas y nieve, debido a que estos pueden reducir la potencia del módulo para la recarga del acumulador.

SERVICIO:

personal de servicio cualificado puede efectuar las reparaciones.

Sólo se deben usar piezas de repuesto del fabricante.

¡Modificaciones técnicas reservadas!

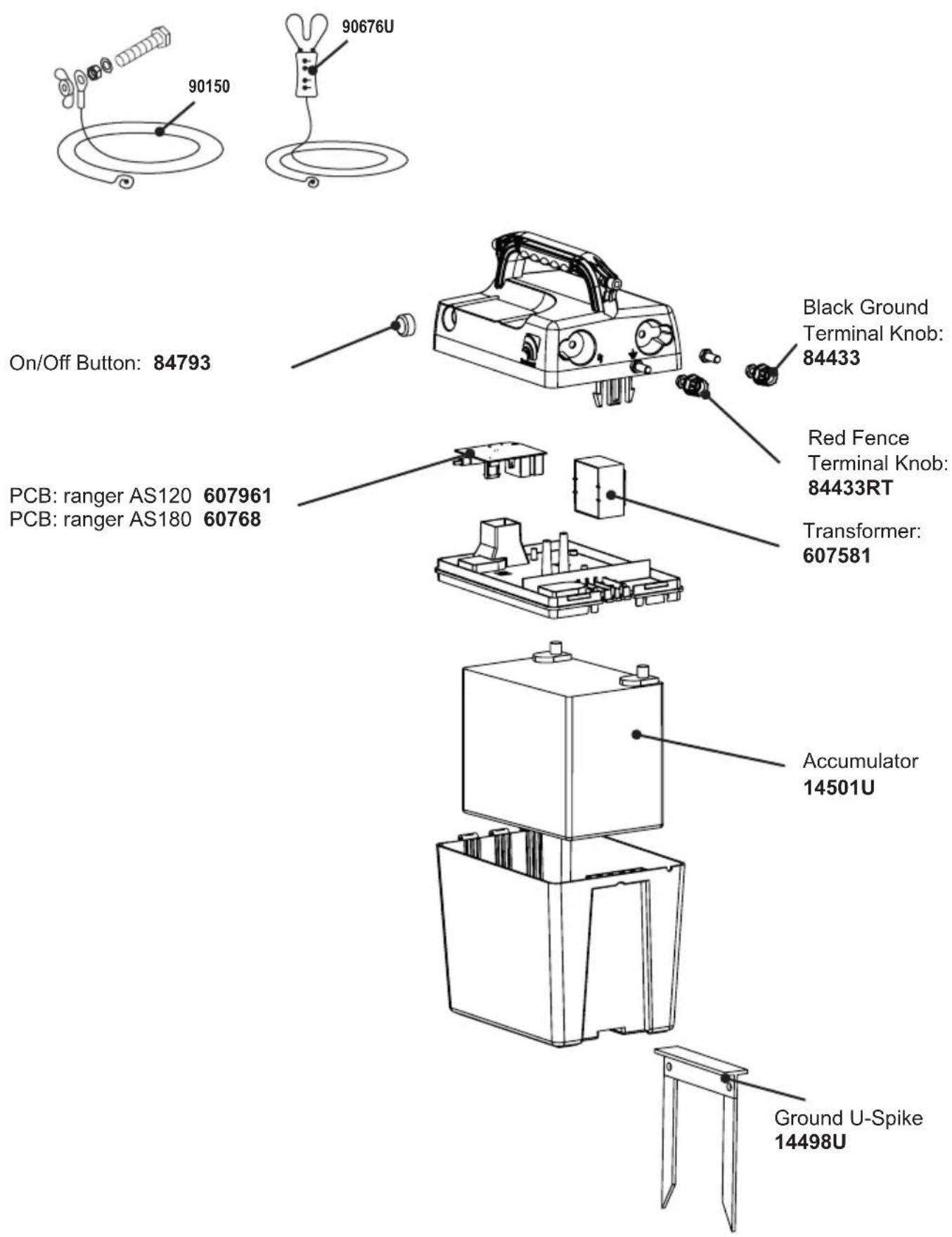

Fig. 1 de: Ersatzteile | en: Spare parts | fr: Pièces détachées | pt: Peças | it: Pezzidiricambio da: Reservedele | nl: reserveonderdeel | sk: Náhradné diely | es: repuesto

90150 90676U On/Off Button: 84793 PCB: ranger AS120 607961 PCB: ranger AS180 60768 Black Ground Terminal Knob: 84433 Red Fence Terminal Knob: 84433RT Transformer: 607581 Accumulator 14501U Ground U-Spike 14498U

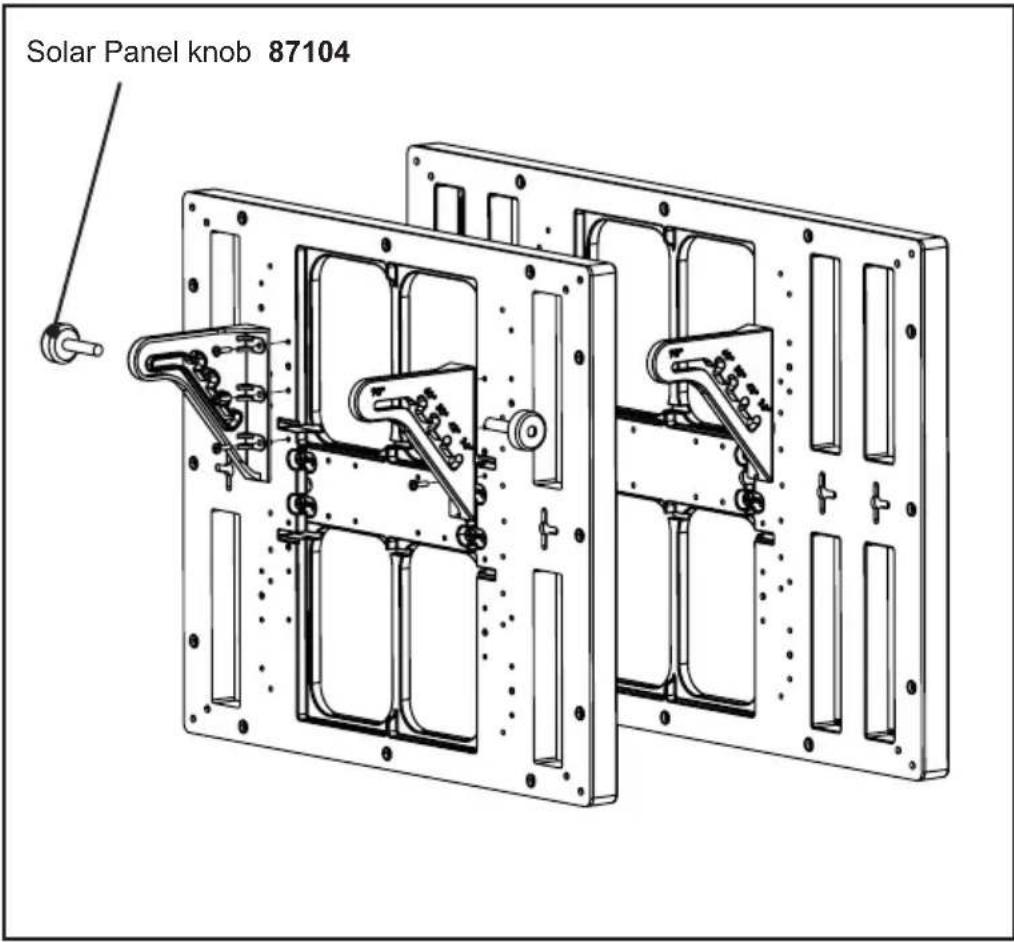

Solar Panel knob 87104

Fig. 2a

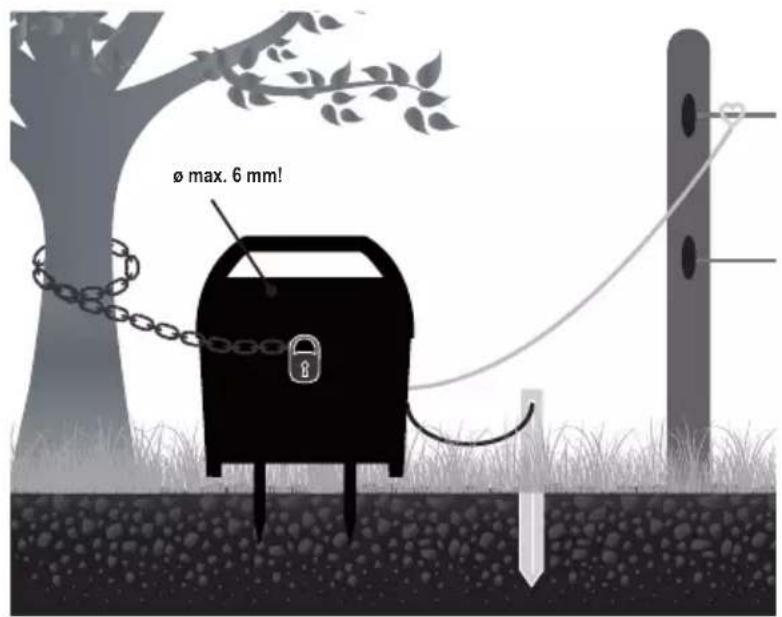

ø max. 6 mm!

①

Fig. 3 / Fig. 4
For battery recharger use only

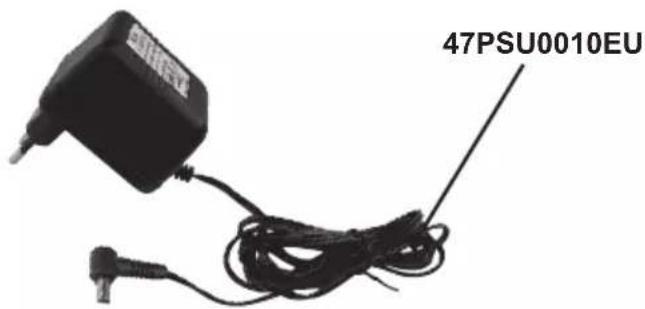

47PSU0010EU/UK

47PSU0010EU
