AS120 - Recinzione Horizont - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo AS120 Horizont in formato PDF.
| Tipo di prodotto | Elettrificatore per recinzione |
| Marca | Horizont |
| Modello | AS120 |
| Alimentazione principale | Accumulatore 12V piombo ricaricabile o batteria 9V alcalina |
| Alimentazione alternativa | Adattatore di rete 230V (47PSU0010EU/UK) o pannello solare 20/30W |
| Regolatore di carica solare | Integrato, attivo quando l'apparecchio è acceso |
| Modalità di risparmio energetico | Automatica, riduce il consumo quando la recinzione è ben isolata |
| Indicatore di funzionamento | LED lampeggiante al ritmo degli impulsi |
| Spia batteria | Verde (carica), rossa (scarica) – mostra lo stato dell'accumulatore |
| Indicatore di tensione della recinzione | Lampeggia con gli impulsi elettrici |
| Protezione contro l'umidità | Solo quando montato sul palo di terra fornito (non appoggiare a terra) |
| Tipo di batteria consigliata | Accumulatore al piombo 12V ricaricabile; per temperature vicine a 0°C: batteria alcalina 9V 170-200Ah |
| Carica della batteria | Ricaricare prima/dopo ogni utilizzo e ogni 2 mesi in deposito; evitare scarica profonda |
| Connessioni | Morsetto nero di terra (cavo alta tensione); morsetto rosso (simbolo fulmine) per cavo recinzione |
| Accessori inclusi | Palo di terra con testa a U/palo di installazione 14498 |
| Opzioni disponibili | Palo di terra 1m (14041-1), adattatore di rete, pannello solare, cavi alta tensione |
| Manutenzione | Pulire regolarmente il pannello solare (erba, polvere, neve); verificare le connessioni |
| Sicurezza | Spegnere l'apparecchio prima di qualsiasi intervento; utilizzare solo ricambi originali; riparazione da parte di personale qualificato |
| Utilizzo previsto | Recinzione elettrica per animali (SECURA ANIMAL) o sicurezza (SECURA SECURITY) |
| Temperatura di funzionamento | Consigliato sopra 0°C per accumulatore; batteria alcalina per temperature negative |
Domande frequenti - AS120 Horizont
Domande degli utenti su AS120 Horizont
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Recinzione in formato PDF gratuitamente! Trova il tuo manuale AS120 - Horizont e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AS120 del marchio Horizont.
MANUALE UTENTE AS120 Horizont
IT ISTRUZIONI PER L'USO Apparecchio per recinti elettrici
Istruzioni per l'uso del recinto elettrico ranger AS120 & ranger AS180
Rispondente alle norme costruttive e di sicurezza per gli apparecchi elettrificatori di recinzioni SECURA ANIMAL o SECURA SECURITY (www.horizont.com/securaanimal o www.horizont.com/securasecurity)
È necessario disinserire la centralina del recinto da pascolo prima di ogni intervento!
MONTAGGIO E COLLEGAMENTO:
Posizionare l'apparecchio in un punto possibilmente umido. Il paletto di messa a terra a U/palo d'installazione 14498 fornito in dotazione oppure il paletto di messa a terra di 1 m opzionale (paletto longitudinale) 14041-1 deve essere conficcato profondamente nel suolo in un punto possibilmente umido e collegato con un cavo di collegamento resistente alle alte tensioni (ad es. 90150) con il morsetto di collegamento a terra nero ( 12 ) dell'apparecchio (pag.34/FIG.7). Collegare il cavo del recinto resistente alle alte tensioni (ad es. 90676U) al morsetto rosso con il simbolo del fulmine ( 12 ) L'apparecchio è protetto dall'umidità solo se viene montato a regola d'arte. Posizionare l'apparecchio sul paletto di messa a terra a U e non utilizzare l'apparecchio se lasciato per terra. Posizionare l'apparecchio in un luogo non a rischio incendio.
MESSA IN FUNZIONE:
Attivare l'apparecchio con il tasto a pressione (pag.35/ ①) - dopo alcuni secondi si accende un LED al ritmo degli impulsi. L'apparecchio emette degli impulsi al recinto. Se il LED non si accende, la batteria ricaricabile a 12 Volt sono scariche. In questo caso può anche trattarsi di un difetto nell'apparecchio o nell'adattatore di rete da 230 Volt.
Il circuito di economizzazione batterie integrato è a regolazione automatica e permette un consumo di corrente ridotto con un buon isolamento del recinto.
MESSA IN SERVIZIO CON BATTERIA RICARICABILE DA 12 VOLT (PAG.32/FIG.3,4 E PAG.33/FIG.6):
Usare solo batterie al piombo da 12V ricaricabili e caricare le batterie ricaricabili con sfiato solo in ambienti ben aerati. Durante il processo di carica con un caricabatteria non elencato nelle presenti istruzioni, il quale è collegato direttamente alla batteria al piombo da 12V, la batteria ricaricabile deve essere staccata dall'apparecchio. Prima e dopo ogni impiego, nonché in caso di conservazione prolungata, la batteria ricaricabile dovrebbe essere conservata e ricaricata in casa e a temperatura ambiente normale (ogni 2 mesi).

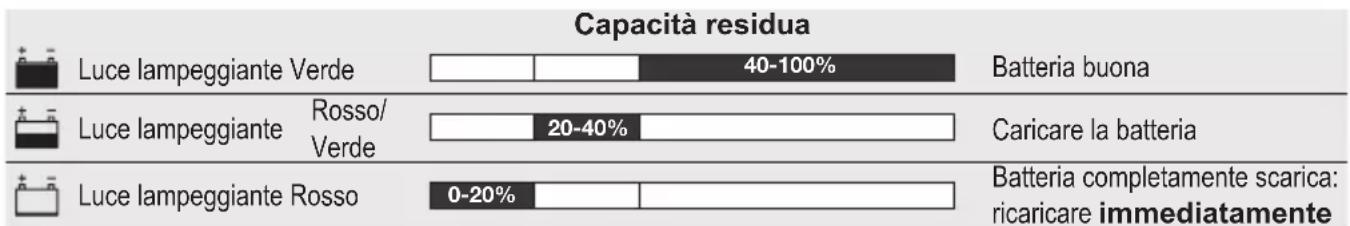

Al più tardi quando la batteria è scarica per l'80% (capacità di carica residua del 20%), deve essere ricaricata per impedire una scarica profonda. L'indicatore dello stato di carica (pag.31/FIG.2a/①) è acceso:
bar
| Category | Luce lampeggiante Verde (%) | Rosso/Verde (%) | 0-20% (%) | | :--- | :---: | :---: | :---: | | Batteria buona | 40-100% | 20-40% | 0-20% | | Caricare la batteria | | | | | Batteria completamente scarica: ricaricare immediatamente | | | |Si prega di considerare che questi valori possono variare in base alla temperatura (capacità) e le divergenze di misurazione (tensione). In caso di funzionamento con un modulo ad energia solare, controllare l'indicatore della batteria solo all'alba (in assenza di luce solare).
Con l'ausilio dell'adattatore di rete consigliato, disponibile opzionalmente, è possibile far funzionare l'apparecchio oppure caricare la batteria ricaricabile con modulo solare opzionale al sole o, in alternativa, con l'adattatore di rete da 230 V. Terminare il processo di carica non appena si accende la luce verde dell'indicatore dello stato di carica.
Evitare una carica eccessiva della batteria ricaricabile!
MESSA IN SERVIZIO A 230 V CON ADATTATORE (PAG.32/FIG.4 E PAG.34/FIG.5):
Per il funzionamento con una rete da 230V, utilizzare esclusivamente l'adattatore di rete 47PSU0010EU/UK come indicato nella piastra intermedia nell'apparecchio! Dopo alcuni secondi viene emesso un ticchettio uniforme che segnala che l'apparecchio è in funzione. L'indicatore della tensione del
recinto (pag.31/FIG.2a/ ①) si accende al ritmo degli impulsi elettrici. Con l'adattatore di rete è possibile caricare facilmente un accumulatore da 12V collegato con funzionamento in parallelo. In caso di interruzione dell'alimentazione da 230V, l'apparecchio viene alimentato dalla batteria ricaricabile.
Durante il funzionamento con l'alimentatore di rete, scollegare la batteria a secco da 9V. In caso di funzionamento con un adattatore di rete non è possibile alcun funzionamento ad energia solare.
MESSA IN SEREVIZIO CON PANNELLO SOLARE (20 W/ 30W) (PAG.37/FIG.7 E PAG.38/FIG.8):
L'apparecchio dispone di un regolatore di carica fotovoltaico integrato (quando l'apparecchio è acceso). In caso di funzionamento con il pannello solare non è possibile alcun funzionamento con un adattatore di rete.
AVVERTENZA:
La centralina del recinto da pascolo disinserita non deve essere lasciata esposta al sole per un periodo prolungato con una batteria e un pannello solare. Perché? Ciò potrebbe danneggiare la batteria ricaricabile.
PRINCIPIO DI LAVORO:
Il pannello solare produce corrente elettrica non appena viene esposto alla luce solare sfruttabile. La centralina del recinto da pascolo richiede un'alimentazione elettrica continua - sia di giorno che di notte. In questo modo la corrente generata dal pannello viene accumulata in una batteria ricaricabile da 12 V e in seguito l'apparecchio è in grado di funzionare senza luce solare oppure direttamente tramite una
batteria da 9V. È possibile che il pannello solare non disponga sempre di una potenza sufficientemente grande per ricaricare completamente una batteria ricaricabile – soprattutto in mesi bui, grigi e nebbiosi (ad es. da ottobre a febbraio).
A 0 gradi Celsius o a temperature sotto zero, è in ogni caso consigliabile utilizzare una grande batteria alcalina da 9 V al posto di una batteria ricaricabile da 12 V.
Prevalentemente l'apparecchio viene fatto funzionare tramite il pannello solare. Se il pannello solare non fornisce una potenza sufficiente, l'apparecchio commuta automaticamente alla batteria da 9 Volt collegata o alla batteria ricaricabile da 12 Volt.
ALLINEAMENTO SOLARE E REGOLAZIONE OTTIMALI
Una collocazione corretta della centralina del recinto da pascolo e del pannello solare è determinante per il migliore esercizio possibile dell'apparecchio.
- POSIZIONARE UNA CENTRALINA DEL RECINTO DA PASCOLO IN MODO CHE IL PANNELLO SIA RIVOLTO VERSO SUD.
Questo posizionamento consente al pannello di assorbire una quantità massima di luce solare anche durante i giorni invernali meno luminosi. Per la collocazione dell'apparecchio, tenere presente la posizione del sole durante la giornata ed evitare una posizione nella quale l'apparecchio possa eventualmente essere coperto dall'ombra di alberi, cespugli o da erba alta.

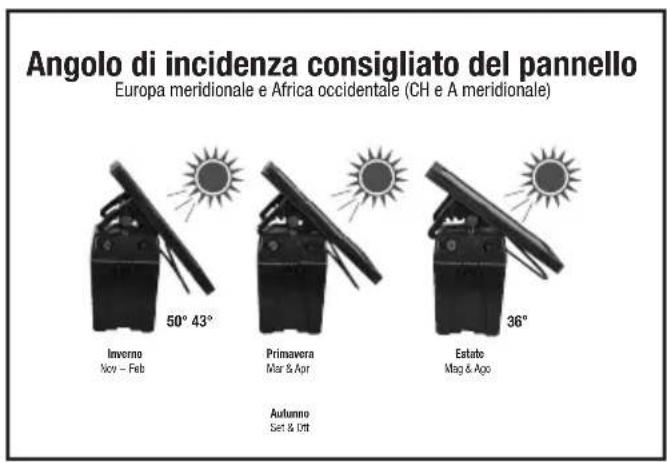

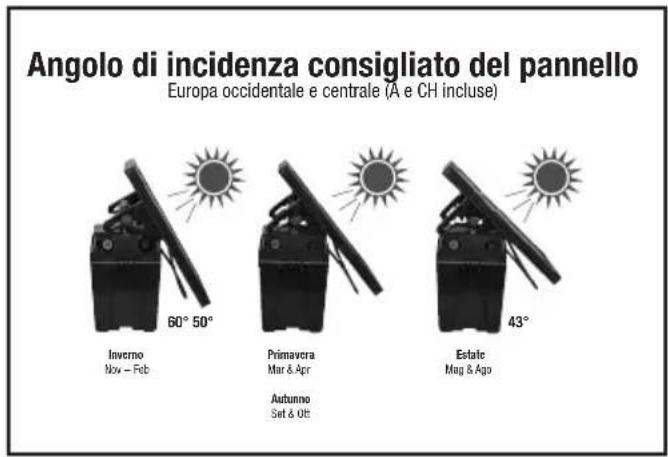

- INDIVIDUARE L'ANGOLO DI INCLINAZIONE CORRETTO PER IL PANNELLO SOLARE:
La posizione del sole sopra l'orizzonte cambia nel corso delle stagioni. Come raccomandazione generale, un angolo di 50 gradi è considerato ottimale per l'impiego a lungo termine nelle maggior parti d'Europa. Tuttavia la capacità del pannello solare di ricaricare la batteria può essere ottimizzata adattando l'angolo in base alla stagione (vedi la figura in basso).
Quanto più ripido è l'angolo di inclinazione, tanto più grande è l'effetto pulente durante la pioggia o la neve.
Durante il periodo invernale (con eccezione del sud d'Europa), le ore estive potrebbero non essere sufficienti per ricaricare completamente la batteria. Caricare la batterie esternamente non appena l'indicatore dello stato di carica si accende di luce verde/rossa o rossa o, in alternativa, utilizzare una grande batteria alcalina da 9V con 170 – 200 Ah, che viene consigliata anche a temperature inferiori al punto di congelamento.
3. RIMUOVERE REGOLARMENTE DEPOSITI E SPORCIZIA DAL PANNELLO SOLARE.
Questo include la rimozione dell'erba tagliata, la polvere (particolarmente su sentieri di ghiaia), foglie e neve, poiché ciò può ridurre la potenza del modulo per la ricarica della batteria.
SERVICE:
La riparazione deve essere fatta soltanto da personale di servizio qualificato.
Utilizzare parti di ricambio originali.
Con riserva di modifiche tecniche!
