Type de produit	Électrificateur de clôture
Marque	Horizont
Modèle	Ranger AS180
Catégorie	Clôture électrique
Alimentation principale	Accumulateur au plomb 12V rechargeable
Alimentation alternative	Adaptateur secteur 230V (réf. 47PSU0010EU/UK) ou panneau solaire 20W/30W
Tension de sortie	Impulsions haute tension (non spécifiée, mais typique ~5-10 kV)
Protection contre l'humidité	Oui, lorsqu'il est monté sur le pieu de terre fourni
Mode d'économie d'énergie	Intégré, réglage automatique
Indicateur de batterie	DEL multicolore (vert, rouge/vert, rouge) pour capacité résiduelle
Indicateur de tension de clôture	DEL clignotant au rythme des impulsions
Pieu de terre fourni	Oui, avec tête en U / poteau d'installation réf. 14498
Types de batteries supportées	Accumulateur plomb 12V, batterie alcaline 9V (grande capacité 170-200 Ah)
Recharge batterie	Via adaptateur secteur 230V ou panneau solaire avec régulateur intégré
Angle d'inclinaison panneau solaire recommandé	50 degrés (général), ajustable selon saison (30-70 degrés)
Entretien	Nettoyer régulièrement le panneau solaire, recharger la batterie tous les 2 mois en stockage
Sécurité	Ne pas installer dans zone à risque d'incendie ; déconnecter avant intervention ; utiliser pieu de terre
Pièces détachées et réparabilité	Réparations par personnel qualifié ; utiliser pièces fabricant
Dimensions (estimation)	Environ 25 x 20 x 15 cm (non spécifié exactement)
Poids (estimation)	Environ 1,5 kg (non spécifié exactement)

FOIRE AUX QUESTIONS - Ranger AS180 Horizont

Comment installer l'électrificateur de clôture Horizont Ranger AS180 ?

Installez l'appareil dans un endroit humide, enfoncez le pieu de terre fourni (tête en U) profondément dans le sol et reliez-le à la borne noire (terre) avec un câble haute tension. Raccordez le câble de clôture à la borne rouge marquée d'un éclair. Placez l'appareil sur le pieu, ne l'utilisez pas à même le sol et évitez les zones à risque d'incendie.

Comment mettre en marche l'appareil ?

Appuyez sur le bouton-poussoir (marche/arrêt). Au bout de quelques secondes, une DEL clignote au rythme des impulsions, indiquant que l'appareil fonctionne. Si la DEL ne s'allume pas, l'accumulateur 12V est vide.

Quels types d'alimentation sont compatibles avec le Ranger AS180 ?

L'appareil peut être alimenté par un accumulateur au plomb 12V, un adaptateur secteur 230V (réf. 47PSU0010EU/UK) ou un panneau solaire 20W/30W. Les batteries alcalines 9V (grande capacité) sont également supportées.

Comment recharger l'accumulateur ?

Rechargez l'accumulateur via l'adaptateur secteur 230V ou le panneau solaire. Arrêtez la charge lorsque la diode verte du témoin de batterie s'allume. Évitez la surcharge. En cas de stockage prolongé, rechargez tous les 2 mois.

Que signifient les clignotements de l'indicateur de batterie ?

L'indicateur DEL affiche la capacité résiduelle : vert fixe (40-100%), vert clignotant (20-40%), rouge/vert clignotant (20-40% mais à charger bientôt), rouge clignotant (0-20% : à recharger immédiatement). Les valeurs peuvent varier selon la température.

Puis-je utiliser un panneau solaire et l'adaptateur secteur en même temps ?

Non, l'utilisation simultanée n'est pas possible. Si vous utilisez le panneau solaire, débranchez l'adaptateur secteur. En mode adaptateur secteur, le panneau solaire ne fonctionne pas.

Comment optimiser le positionnement du panneau solaire ?

Placez l'appareil face au sud (hémisphère nord) avec un angle d'inclinaison de 50 degrés pour une utilisation annuelle. Ajustez selon les saisons : plus incliné en hiver (55-70°), moins en été (30-45°). Évitez les ombres portées par les arbres ou bâtiments.

Quelle batterie utiliser par temps froid ?

Pour des températures proches ou inférieures à 0°C, utilisez une grande batterie alcaline 9V (170-200 Ah) plutôt qu'un accumulateur 12V, car ce dernier perd en capacité par grand froid.

Comment entretenir l'électrificateur et le panneau solaire ?

Nettoyez régulièrement le panneau solaire pour enlever herbe, poussière, feuilles et neige. Rechargez la batterie tous les 2 mois pendant le stockage. Les réparations doivent être effectuées par un professionnel avec des pièces d'origine.

Que faire si la DEL ne clignote pas après la mise en marche ?

Vérifiez que l'accumulateur 12V est chargé (rechargez-le si nécessaire). Si le problème persiste, testez avec un adaptateur secteur 230V. Si la DEL ne s'allume toujours pas, l'appareil peut être défectueux - contactez le service après-vente.

MODE D'EMPLOI Ranger AS180 Horizont

FR NOTICE D'UTILISATION Electrificateur de clôture

en relation avec les conseils de sécurité SECURA ANIMAL ou SECURA SECURITY (www.horizont.com/securaanimal ou www.horizont.com/securasecurity)

L'appareil de clôture électrique doit être coupé avant chaque intervention!

MONTAGE ET RACCORDEMENT:

Installer l'appareil dans un endroit humide si possible. Le pieu de terre avec tête en U/poteau d'installation 14498 fourni, ou le pieu de terre d'1m (longitudinal) 14041-1 en option, doit être enfoncé le plus profondément possible dans le sol à un endroit humide, et être relié avec un câble de raccordement résistant aux hautes tensions (par ex. 90150) à la borne de terre noire ( 12 ) de l'appareil (p.34/FIG.7). Raccorder le câble de clôture résistant aux hautes tensions (par ex. 90676U) à la borne rouge marquée d'un symbole « éclair » ( 12 ). L'appareil n'est protégé contre l'humidité que lorsqu'il est monté correctement. Placez l'appareil sur le pieu de terre avec tête en U, et ne l'utilisez pas à même le sol. Ne pas installer l'appareil dans un endroit à risque d'incendie.

MISE EN SERVICE:

Mettre l'appareil en marche à l'aide du bouton-poussoir (p.35/ ①); au bout de quelques secondes, une DEL se met à clignoter au rythme des impulsions. L'appareil transmet des impulsions à la clôture. Si la DEL ne s'allume pas, l'accumulateur 12V est vide. Il peut aussi bien s'agir d'un défaut de l'appareil ou de l'adaptateur secteur 230V.

Le mode intégré d'économie d'énergie se règle automatiquement et permet une consommation moindre de courant tout en isolant bien la clôture.

N'utiliser que des accumulateurs au plomb 12V rechargeables et charger les accus rechargeables avec ventilation uniquement dans des locaux bien aérés. Pendant le chargement d'un accumulateur au plomb 12V auquel est directement relié un chargeur non mentionné

dans ces consignes, l'accumulateur doit être débranché de l'appareil. Il faut recharger l'accu avant et après chaque utilisation ainsi que tous les 2 mois en cas de stockage prolongé à la maison à une température ambiante normale.

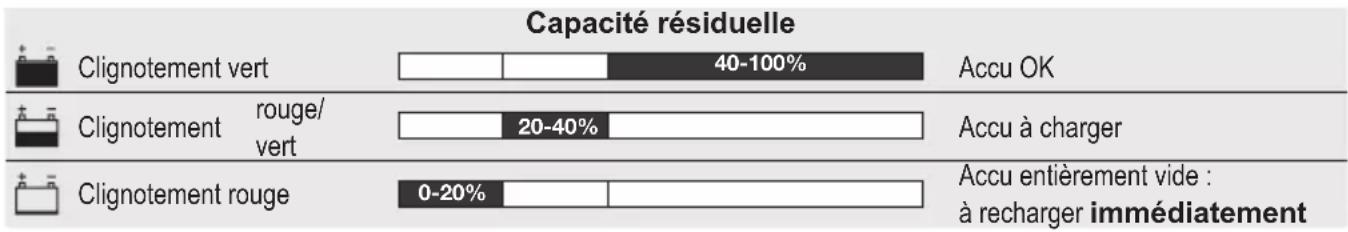

Au plus tard, lorsque l'accu est déchargé à 80 % (20 % de la capacité de charge seulement), il faut le recharger pour éviter une décharge profonde. L'affichage accu (p.31/FIG.2a / ①) s'allume :

Veuillez noter que ces valeurs peuvent varier en fonction de la température (capacité) et des écarts de mesure (tension). En cas de fonctionnement avec panneau solaire, contrôler l'affichage accu uniquement à l'aube (sans rayonnement du soleil).

À l'aide de l'adaptateur secteur recommandé, disponible en option, vous pouvez utiliser l'appareil ou recharger l'accumulateur au soleil grâce au panneau solaire optionnel ; ou alors, en alternative, vous pouvez le recharger avec l'adaptateur secteur 230V. Terminez le chargement dès que la diode verte du témoin de la batterie s'allume. Évitez de surcharger l'accumulateur !

MISE EN SERVICE 230V AVEC EN ADAPTATEUR SECTEUR (P. 32/FIG.4 ET FIG.5)

Pour l'utilisation en réseau 230V, utilisez exclusivement l'adaptateur secteur 47PSU0010EU/UK, comme indiqué sur la plaque intermédiaire dans l'appareil ! Après quelques secondes, vous entendez un clic régulier ; l'appareil est en marche. L'indicateur de tension de la clôture (p.31/FIG.2a/①) clignote au rythme des impulsions électriques. L'adaptateur secteur permet aisément de charger un accumulateur 12V en mode parallèle. En cas de panne de l'alimentation 230 V, l'appareil est alimenté par l'accu. Lors de l'utilisation avec l'adaptateur secteur, déconnecter la batterie sèche 9V. Lors de l'utilisation avec l'adaptateur secteur, l'alimentation par panneau solaire n'est pas possible.

MISE EN SERVICE AVEC EN PANNEAU SOLAIRE (20 W / 30W) (P.34/FIG.7 ET P.35/FIG.8):

L'appareil dispose d'un régulateur intégré de charge solaire (lorsque l'appareil est allumé). Lors de l'utilisation avec le panneau solaire, l'alimentation par adaptateur secteur n'est pas possible.

AVERTISSEMENT :

Ne laissez pas l'appareil de clôture électrique éteint au soleil pendant longtemps avec un accumulateur ou un panneau solaire. Pourquoi ? Cela pourrait endommager l'accumulateur.

PRINCIPE DE FONCTIONNEMENT :

Le panneau solaire produit du courant dès qu'il est exposé à un rayonnement du soleil utile. L'appareil de clôture électrique nécessite en permanence du courant – tant le jour que la nuit. De cette façon, le courant généré par le panneau est emmagasiné dans un accumulateur 12V rechargeable, permettant ainsi à l'appareil de fonctionner en l'absence de rayonnement solaire ou d'être

directement alimenté par une batterie 9V. Il est possible que le panneau solaire ne produise pas toujours une puissance suffisamment grande pour recharger entièrement un accumulateur, notamment dans les mois sombres, gris et brumeux (par ex. d'octobre à février).

Par 0 °C ou des températures négatives, il est de toute manière recommandé d'utiliser une grande batterie alcaline 9V au lieu d'un accumulateur 12V.

L'appareil est toutefois avant tout alimenté par le panneau solaire. Si le panneau ne génère pas assez de puissance, l'appareil puisera automatiquement le courant sur la batterie 9V connectée ou l'accumulateur 12V.

POSITIONNEMENT OPTIMAL PAR RAPPORT AU SOLEIL ET CONFIGURATION

Une mise en place correcte de l'appareil de clôture électrique et du panneau solaire est décisive pour un fonctionnement parfait de l'appareil de clôture électrique.

1. POSITIONNEZ L'APPAREIL DE CLOTURE ELECTRIQUE DE MANIERE QU'IL POINTE VERS LE SUD.

Ce positionnement permet au panneau d'absorber une quantité maximale de rayons du soleil pendant les mois d'hiver, moins lumineux. Lors de la mise en place de l'appareil, considérez la position du soleil au cours de la journée, en évitant les endroits où l'appareil pourrait glisser dans une zone d'ombre due à la présence d'arbres, de buissons ou d'herbes hautes.

2. DETERMINEZ LE BON ANGLE D'INCLINAISON POUR LE PANNEAU SOLAIRE.

La hauteur du soleil au-dessus de l'horizon change selon les saisons. La recommandation générale est de choisir un angle de 50 degrés, celui-ci étant optimal pour une utilisation de longue durée dans la plupart des régions européennes. Ceci dit, il est toujours possible d'optimiser davantage la capacité du panneau solaire à charger l'accumulateur, en modifiant son angle suivant la saison (voir illustration ci-bas). Plus l'angle d'inclinaison est grand, plus l'effet de nettoyage est important lorsqu'il pleut ou il neige.

Angle d'incidence recommandé du panneau
Europe du Sud et Afrique du Nord (Sud CH et A)

Hiver Nov - Féur

Printemps Mars & Avr

Été Ma & Août
Automne Sept & Oct

Angle d'incidence recommandé du panneau
Europe du Nord et centrale (y compris A et CH)

Hiver Nov - Féur

Printemps Mars & Avr

Êté Mai & Août
Automne Sept & Oct

En hiver, à l'exception des pays d'Europe du Sud, il est possible que les heures de soleil ne soient pas assez nombreuses pour charger entièrement l'accumulateur. Chargez l'accumulateur par une source externe dès que le témoin de la batterie passe de vert à rouge ou qu'il clignote en rouge. Autrement, vous pouvez utiliser une grande batterie alcaline 9V 170-200Ah, à choisir parmi celles qui sont recommandées aussi pour les températures proches ou en dessous de zéro.

3. ENLEVEZ REGULIEREMENT LES DEPOTS ET LES SALETES SUR LE PANNEAU SOLAIRE.

Cette opération consiste en l'enlèvement de l'herbe de tonte, de la poussière (spécialement sur les chemins de terre battue), des feuilles et de la neige, car cela peut entamer la capacité du panneau à charger l'accumulateur.

LA MAINTENANCE:

des réparations ne doivent être faites que par des personnes qualifiées.

Utiliser uniquement les pièces détachées et composants du fabricant.

Sous réserve de changements techniques!
