Type de produit	Prise de données RJ45
Marque	Hager
Modèle	SL20080920FD1
Catégorie	Prise de données
Normes applicables	EN 50173-1, IEC 60603-7-5
Couleurs disponibles	Blanc (selon visuel)
Type de connecteur	RJ45 femelle 8 contacts
Schéma de câblage	TIA/EIA-568A et TIA/EIA-568B
Longueur de dénudage recommandée	35 mm minimum
Outils nécessaires au montage	Pince à sertir RJ45, pince à dénuder
Compatibilité câble	Câble Ethernet Cat5e, Cat6 (norme EN/IEC)
Usage	Réseaux structurés de bâtiments
Caractéristiques mécaniques	Montage mural ou en panneau, contacts dorés
Garantie	Conditionnée à l'utilisation de composants conformes aux normes
Instructions de sécurité	Éviter contrainte mécanique sur les contacts (traction, flexion)
Entretien	Nettoyage avec chiffon sec, pas de solvant

FOIRE AUX QUESTIONS - SL20080920FD1 HAGER

Quels sont les schémas de câblage supportés par la prise Hager SL20080920FD1 ?

Cette prise supporte les deux standards TIA/EIA-568A et 568B. Les codes couleur sont fournis dans la notice pour chaque standard.

Comment identifier le code couleur pour le câblage T568A ?

Pour T568A, les couleurs sont : broche 1 blanc/vert, 2 vert, 3 blanc/orange, 4 bleu, 5 blanc/bleu, 6 orange, 7 blanc/marron, 8 marron.

Quelle est la différence entre T568A et T568B ?

La différence réside dans les paires assignées aux broches 1,2,3,6. En T568A, la paire 1 est vert/blanc-vert sur broches 1-2, tandis qu'en T568B, la paire 1 est orange/blanc-orange sur broches 1-2. Les deux sont valides, mais il est conseillé d'utiliser le même standard sur l'ensemble du réseau.

Quelle longueur de câble dois-je dénuder avant le montage ?

La notice recommande une longueur de dénudage d'au moins 35 mm pour assurer une bonne connexion.

Quels outils sont nécessaires pour installer cette prise ?

Vous aurez besoin d'une pince à dénuder, d'une pince à sertir RJ45 adaptée au type de câble, et éventuellement d'un testeur de câble.

Cette prise est-elle compatible avec les câbles Cat6 ?

Oui, elle est compatible avec les câbles répondant aux normes EN 50173-1 et IEC 60603-7-5, donc Cat5e, Cat6 et supérieurs, à condition qu'ils soient certifiés.

Que faire si je perds la garantie ?

La garantie est perdue si des composants non conformes aux normes EN/IEC sont utilisés. Utilisez uniquement des câbles et connecteurs certifiés.

Puis-je tirer sur le câble pour débrancher la prise ?

Non. La notice précise qu'aucune contrainte mécanique ne doit être appliquée sur les contacts. Débranchez toujours en tenant le connecteur, pas le câble.

Comment nettoyer cette prise de données ?

Utilisez un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager les contacts.

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger la notice gratuitement au format PDF sur le site notice-facile.com en recherchant le modèle SL20080920FD1 de Hager.

MODE D'EMPLOI SL20080920FD1 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

Kabelkonfektion / cable-joint / Preparation du câble

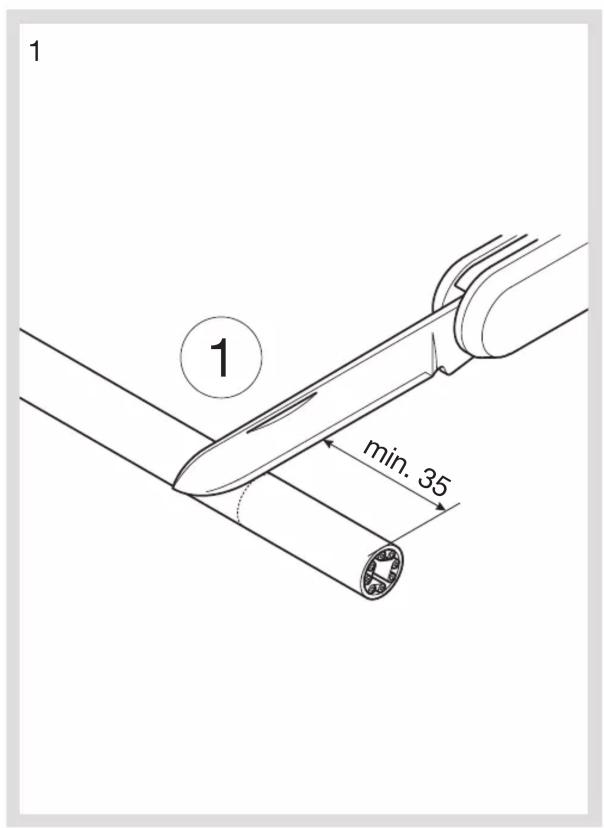

1 ① min. 35

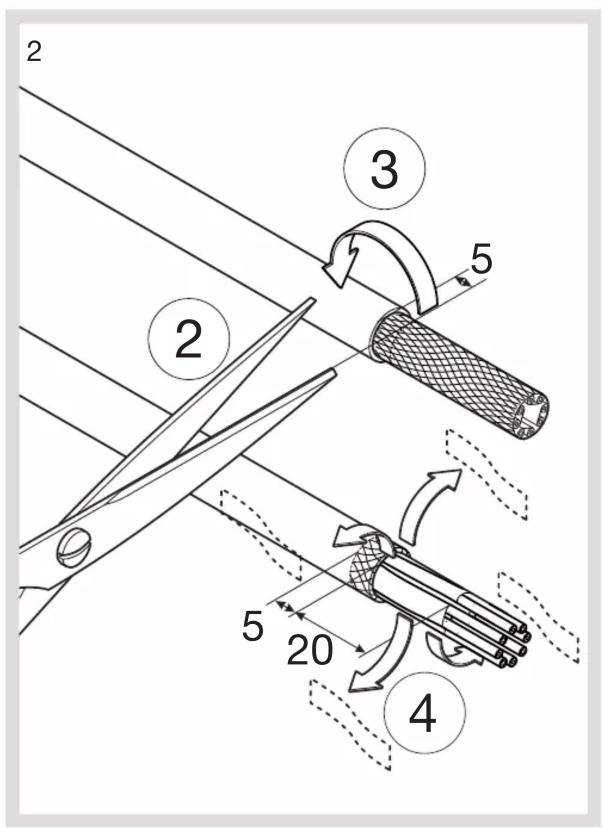

2 3 5 20 5 20 4

Montage / connection / Montage

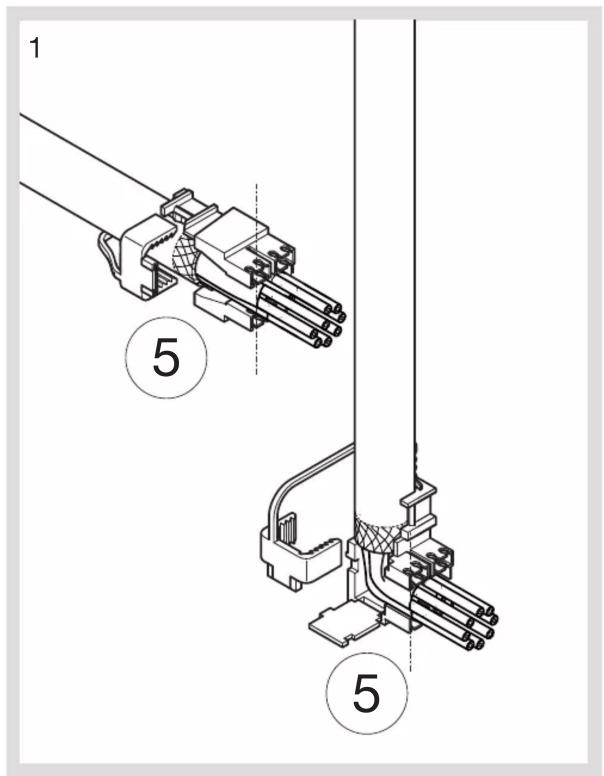

1 5 5

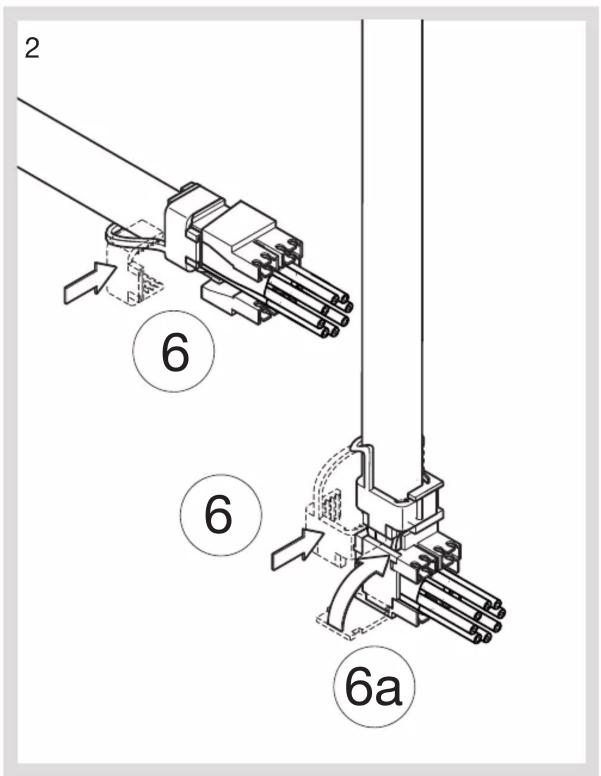

2 6 6 6a

:hager

Montage / connection / Montage

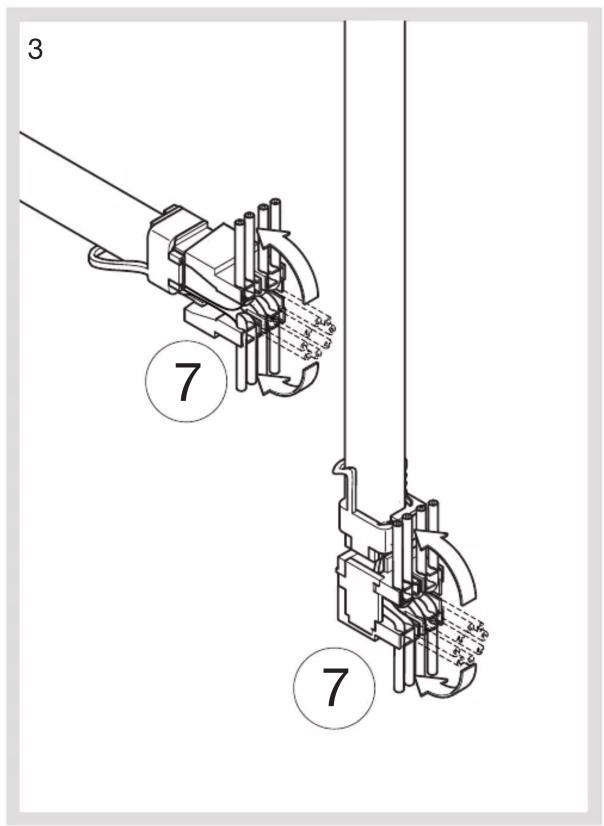

3 7 7 7 x1-x2

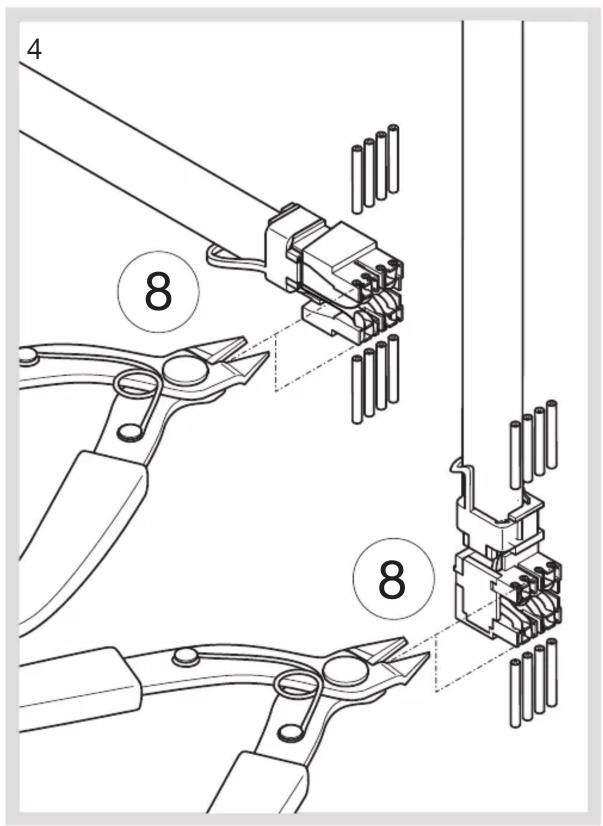

4 8 8

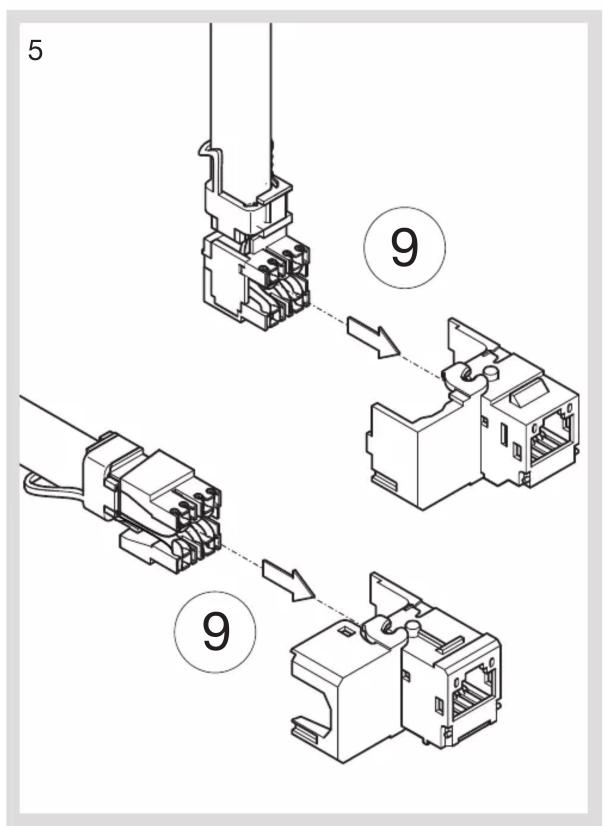

5 9 9

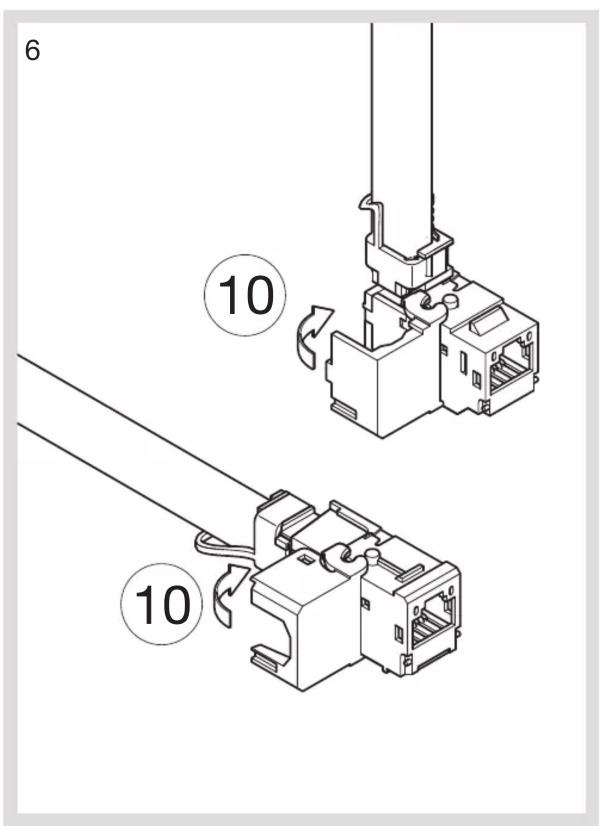

6 ⑩ ⑩

:hager

Montage / connection / Montage

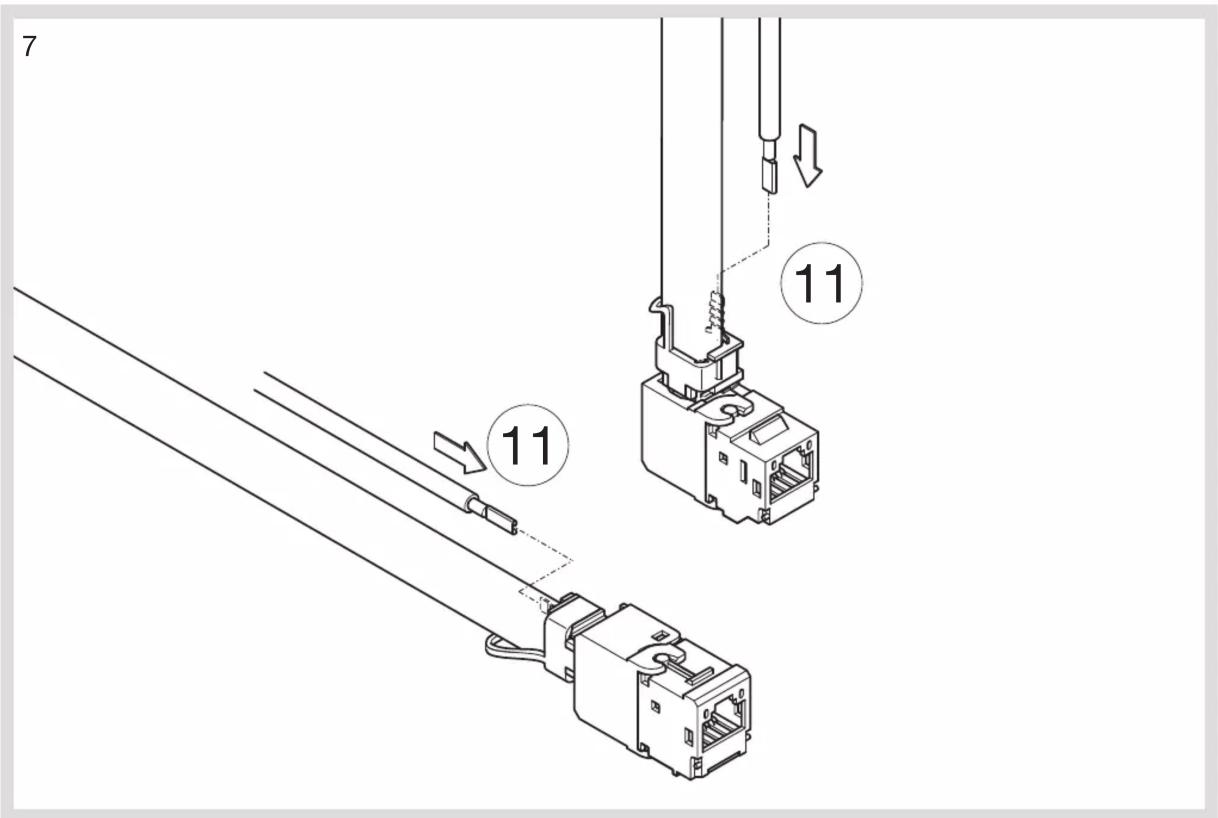

7 11 11

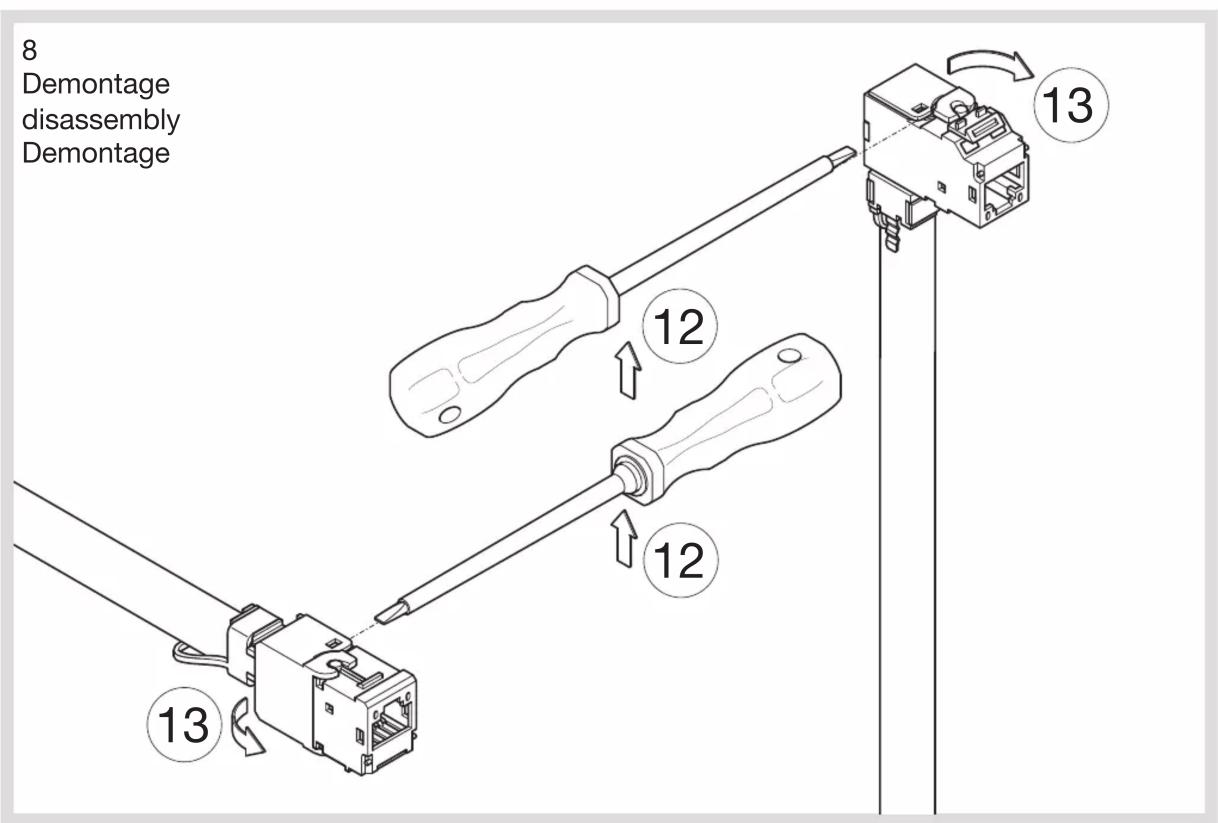

8 Demontage disassembly Demontage 12 13 12 13
