SL200809079016 - Prise de données HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de données RJ45
Marque	Hager
Modèle	SL200809079016
Normes	EN 50173-1, IEC 60603-7-5
Nombre de contacts	8 (RJ45)
Schéma de câblage	T568A et T568B
Méthode de montage	Encastrement ou fixation sur panneau
Dimensions approximatives	20 x 20 x 20 mm
Poids approximatif	20 g
Alimentation	Aucune (passif)
Fonctions principales	Connexion réseau pour câblage structuré
Entretien et nettoyage	Nettoyer avec un chiffon sec, non abrasif
Sécurité	Utiliser uniquement des câbles et connecteurs certifiés aux normes EN/IEC
Pièces détachées et réparabilité	Produit non réparable, remplacer l'ensemble en cas de défaut
Informations générales	Garantie perdue si composants non conformes aux normes utilisés

FOIRE AUX QUESTIONS - SL200809079016 HAGER

Quels sont les schémas de câblage supportés par cette prise Hager SL200809079016 ?

Cette prise supporte les schémas T568A et T568B. Le code couleur est indiqué directement sur le produit.

Cette prise est-elle compatible avec les câbles Cat6 ou Cat6a ?

Oui, elle est conçue pour le câblage structuré selon les normes EN 50173-1 et IEC 60603-7-5 et convient aux câbles Cat6 et Cat6a.

Comment installer correctement la prise de données Hager ?

Dénudez le câble sur environ 35 mm, puis connectez les fils selon le code couleur choisi (T568A ou B) en utilisant un outil de perforation. Suivez les étapes de montage illustrées dans la notice.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un outil de perforation (impact tool) pour enfoncer les fils dans les contacts, d'une pince à dénuder et éventuellement d'un testeur de câblage.

Comment tester que la prise est correctement câblée ?

Utilisez un testeur de câble RJ45 pour vérifier la continuité et la conformité au schéma T568A ou T568B. Assurez-vous que les paires sont correctement appariées.

Quelle est la longueur de câble recommandée entre la prise et le panneau de brassage ?

Pour des performances optimales, la longueur totale du canal (câble fixe + cordons) ne doit pas dépasser 100 mètres selon les normes Ethernet.

Puis-je utiliser un câble non certifié avec cette prise ?

Non, l'utilisation de câbles ou connecteurs non conformes aux normes EN/IEC entraîne la perte de la garantie et peut dégrader les performances réseau.

Comment éviter d'endommager les contacts lors du branchement ?

Ne pas tirer sur le câble pour débrancher le connecteur. Tenez toujours le connecteur lui-même lors de l'enfichage ou du désenfichage. Évitez les contraintes mécaniques latérales.

Cette prise est-elle adaptée à une utilisation en extérieur ?

Non, cette prise est conçue pour un usage intérieur dans des environnements secs et propres. Pour l'extérieur, utilisez des boîtiers étanches adaptés.

Que faire si un contact est mal enfoncé ou cassé ?

La prise n'est pas réparable. Remplacez l'ensemble de la prise par un nouveau modèle Hager SL200809079016 pour garantir la conformité.

MODE D'EMPLOI SL200809079016 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

Kabelkonfektion / cable-joint / Preparation du câble

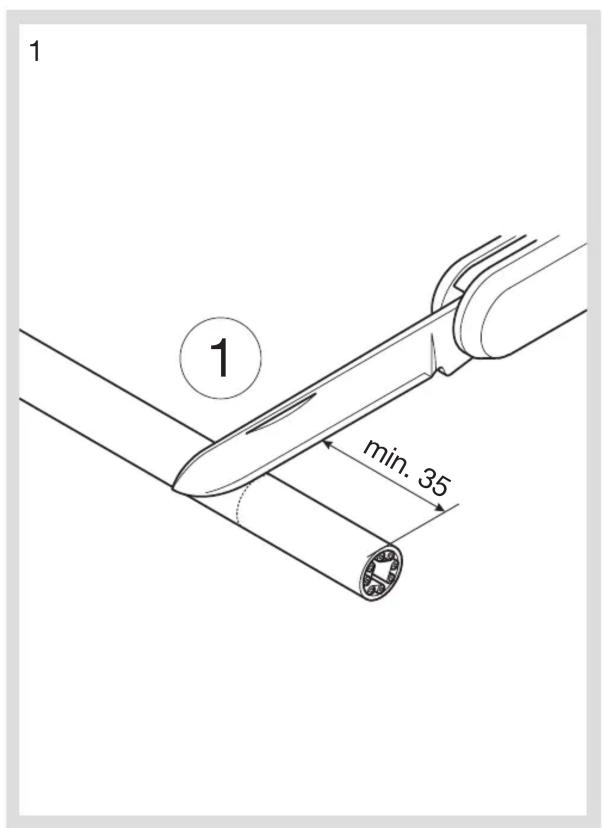

1 ① min. 35

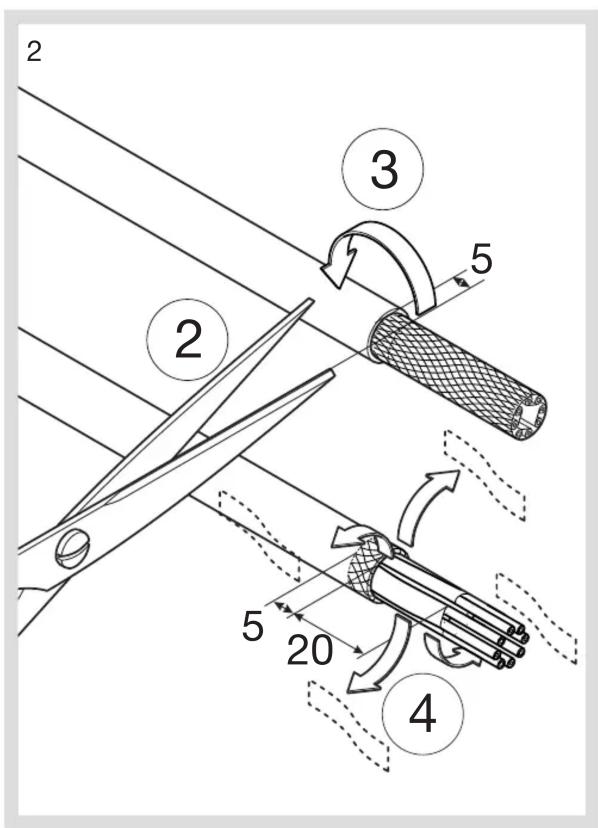

2 3 5 20 5 20 4

Montage / connection / Montage

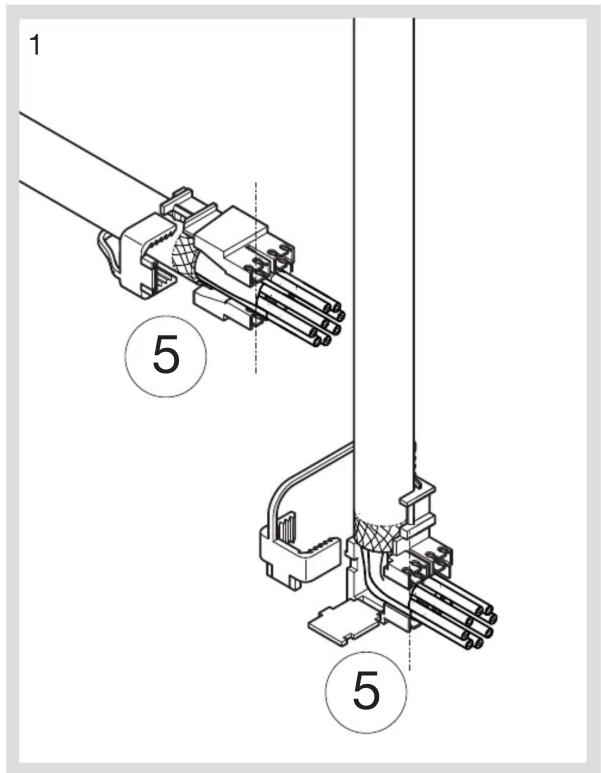

1 5 5

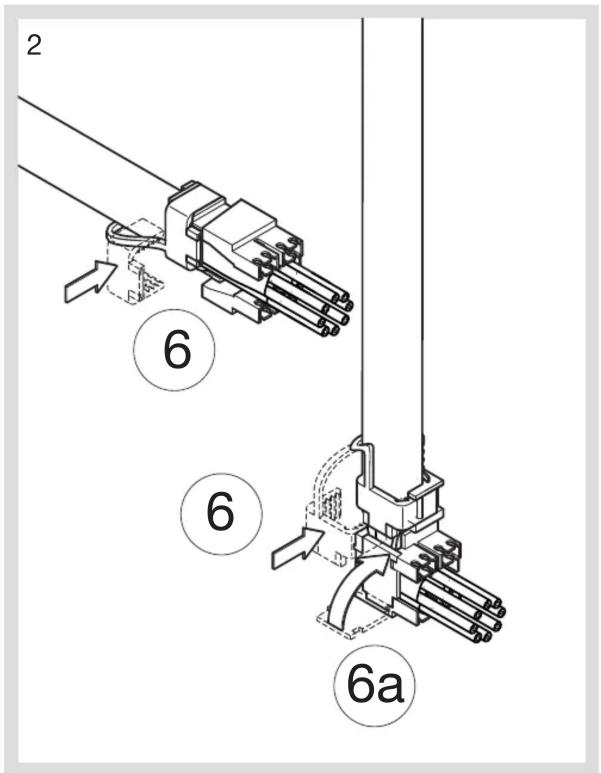

2 6 6 6a

:hager

Montage / connection / Montage

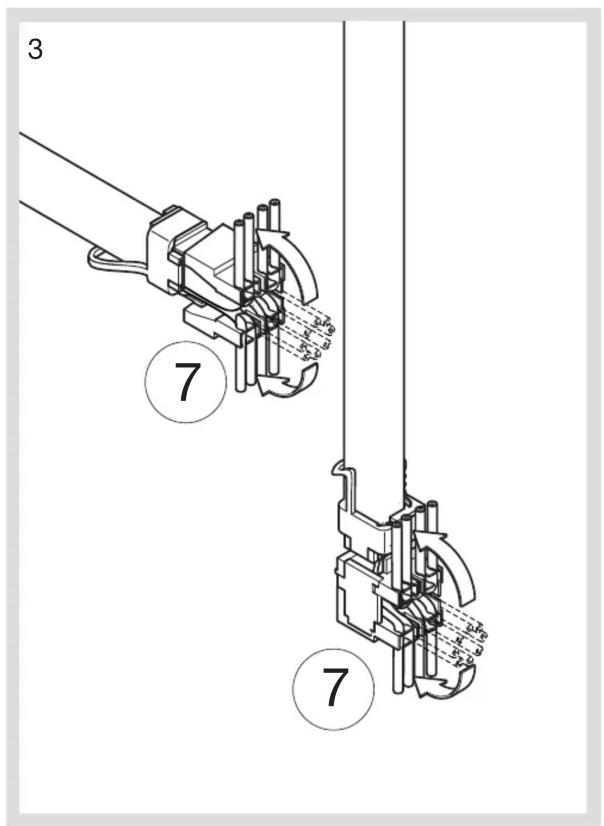

3 7 7 L1.5 R1.5 S1.5 7 L1.5 R1.5 S1.5

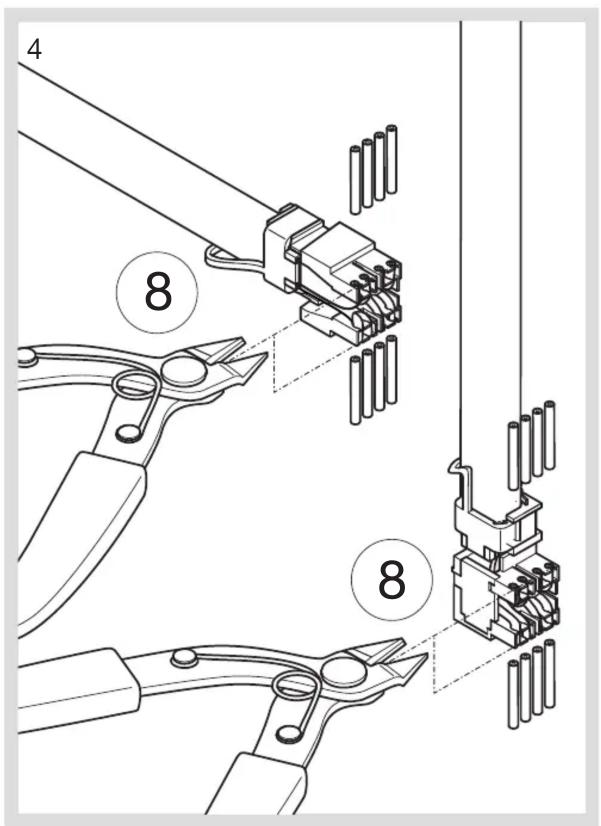

4 8 8

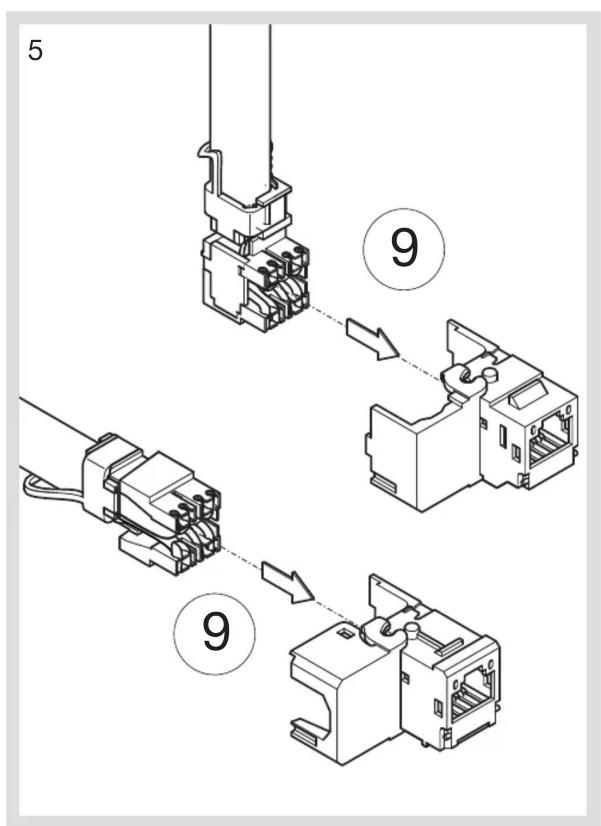

5 ⑨ ⑨

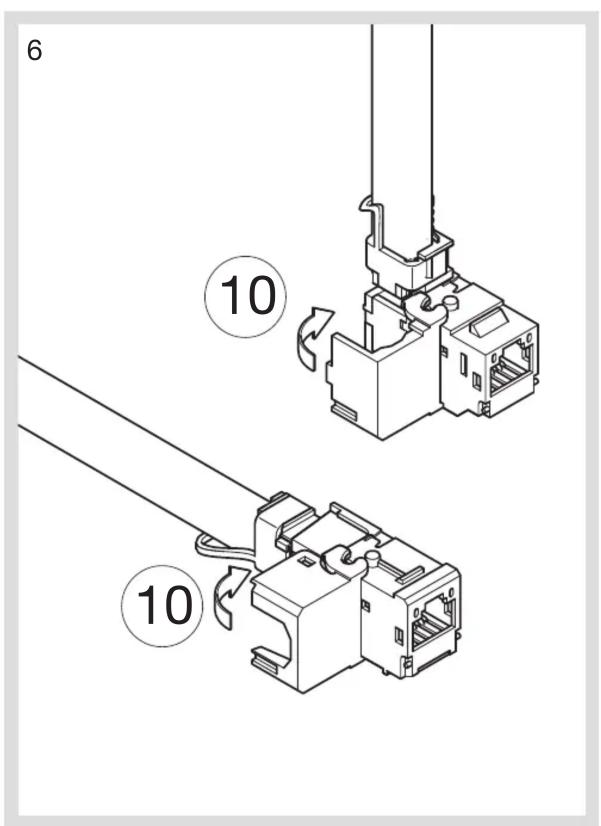

6 ⑩ ⑩

:hager

Montage / connection / Montage

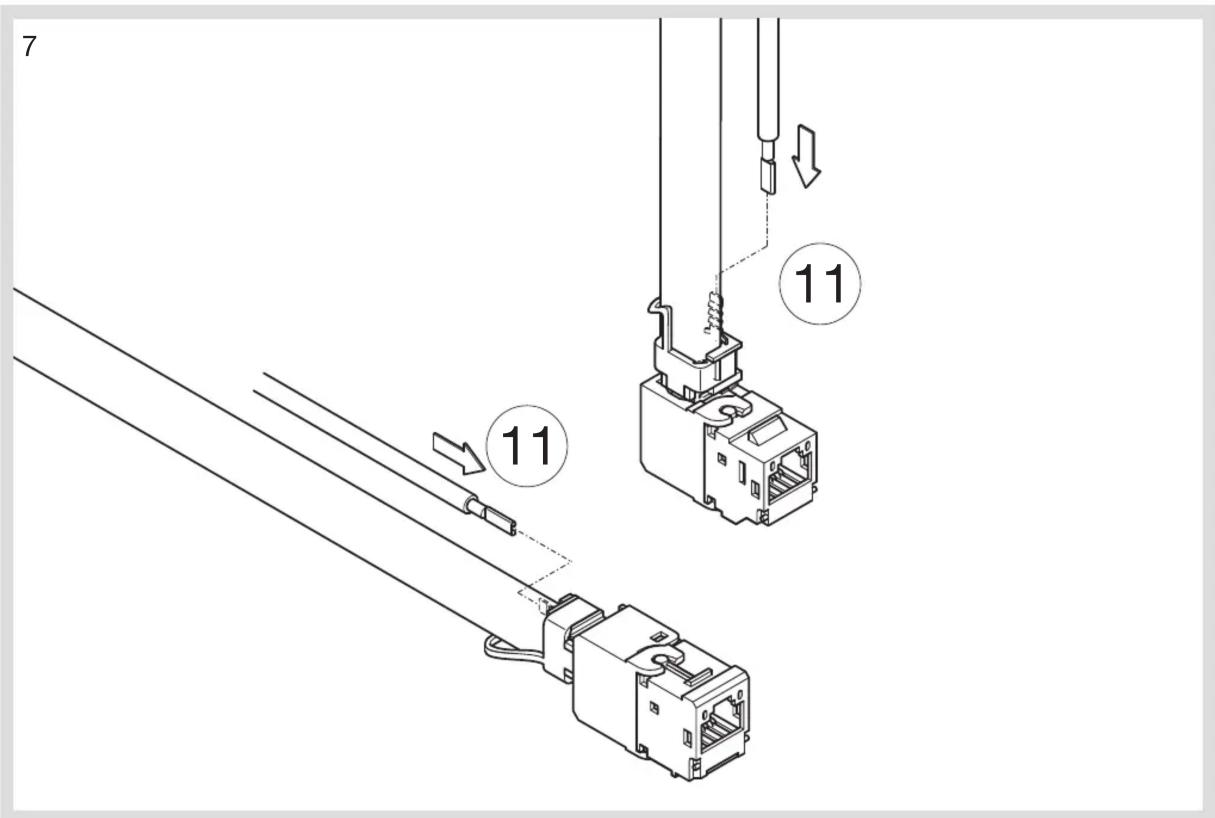

7 11 11

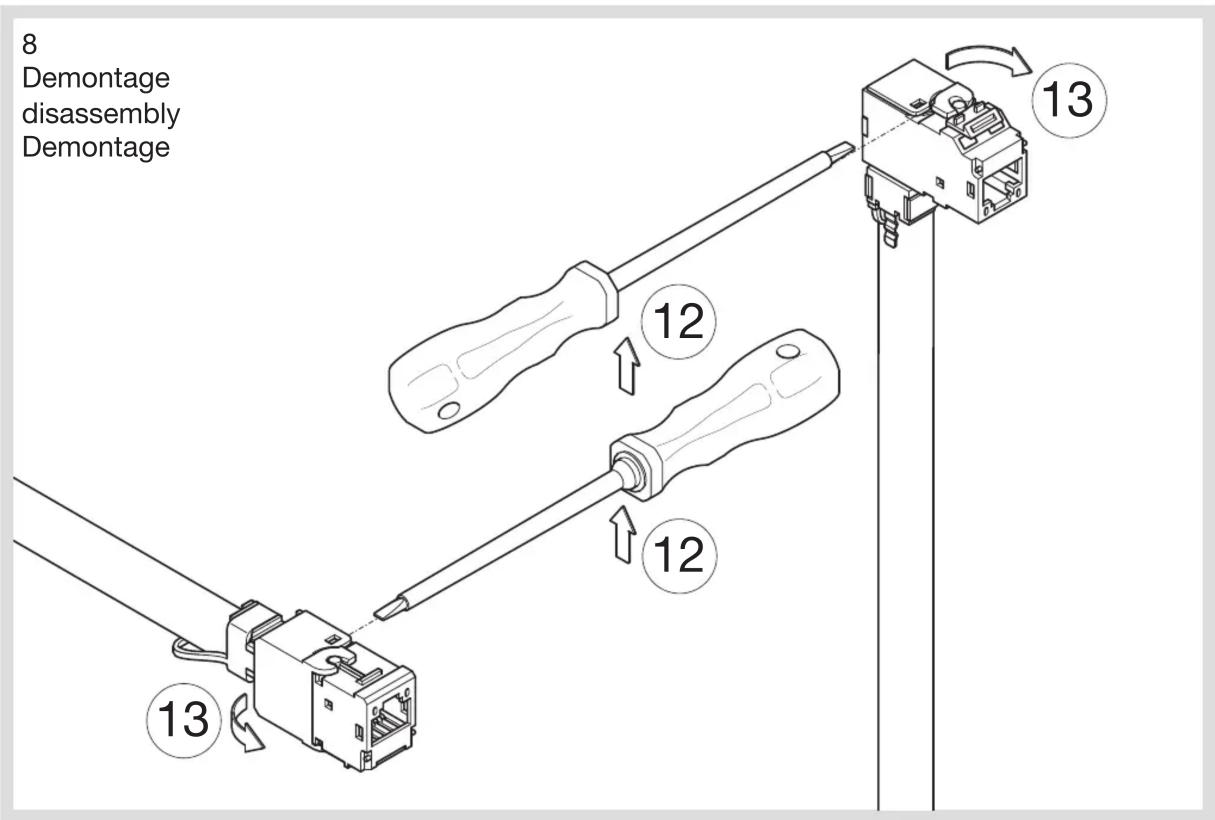

8 Demontage disassembly Demontage 12 12 13 13
