SL20055907D1 - Prise de données HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de données RJ45
Marque	Hager
Modèle	SL20055907D1
Catégorie	Prise de données
Normes	EN 50173-1, IEC 60603-7-5
Type de connecteur	RJ45 femelle 8 contacts
Câblage supporté	T568A et T568B
Matériau	Plastique ignifugé, contacts métalliques plaqués or
Couleur	Blanc
Utilisation	Câblage structuré de bâtiments, réseaux informatiques
Dimensions (L x l x H)	25 x 25 x 20 mm
Poids	30 g
Température de fonctionnement	-20 °C à +60 °C
Garantie	Perdue si utilisation de composants non conformes aux normes
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas soumettre à des contraintes mécaniques lors de l'enfichage/désenfichage.
Pieces détachées et réparabilité	Non réparable. Remplacer l'ensemble en cas de défaut.

FOIRE AUX QUESTIONS - SL20055907D1 HAGER

Comment câbler la prise SL20055907D1 ?

Utilisez le code couleur fourni dans la notice. Dénudez le câble sur 35 mm, insérez les fils dans les connecteurs selon le schéma T568A ou T568B, puis verrouillez avec l'outil de sertissage.

Quelle est la différence entre les normes T568A et T568B ?

Les deux normes définissent l'ordre des fils dans le connecteur RJ45. La différence principale est l'inversion des paires vert et orange. Le choix dépend de votre réseau existant.

Puis-je utiliser cette prise avec du câble Cat6 ?

Oui, cette prise est compatible avec les câbles de catégorie Cat6 et Cat5e, à condition qu'ils respectent les normes EN/IEC.

Comment monter la prise sur un panneau ?

Insérez la prise dans l'ouverture du panneau de brassage jusqu'à ce qu'elle s'enclenche. Assurez-vous qu'elle est bien fixée avant de brancher les câbles.

Que faire si les contacts sont endommagés ?

Les contacts ne sont pas réparables. Remplacez la prise entière pour garantir une connexion fiable et conforme aux normes.

Cette prise est-elle compatible avec mon réseau existant ?

Oui, elle est conçue pour les réseaux Ethernet 10/100/1000Base-T. Vérifiez que votre infrastructure utilise le même standard de câblage (T568A ou T568B).

Quelles précautions prendre lors du démontage ?

Évitez de tirer sur le câble. Utilisez un outil de déverrouillage pour libérer la prise du panneau sans forcer sur les contacts.

Comment tester la connexion après installation ?

Utilisez un testeur de câble réseau pour vérifier la continuité et la polarité de chaque broche. Assurez-vous que les paires sont correctement connectées.

La garantie est-elle conservée si j'utilise des câbles non certifiés ?

Non, l'utilisation de câbles ou connecteurs non conformes aux normes EN/IEC entraîne la perte de garantie pour tous les produits Hager installés.

Où trouver les schémas de câblage ?

Les schémas sont imprimés sur la notice fournie avec la prise. Vous pouvez également les télécharger au format PDF sur le site notice-facile.com.

MODE D'EMPLOI SL20055907D1 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

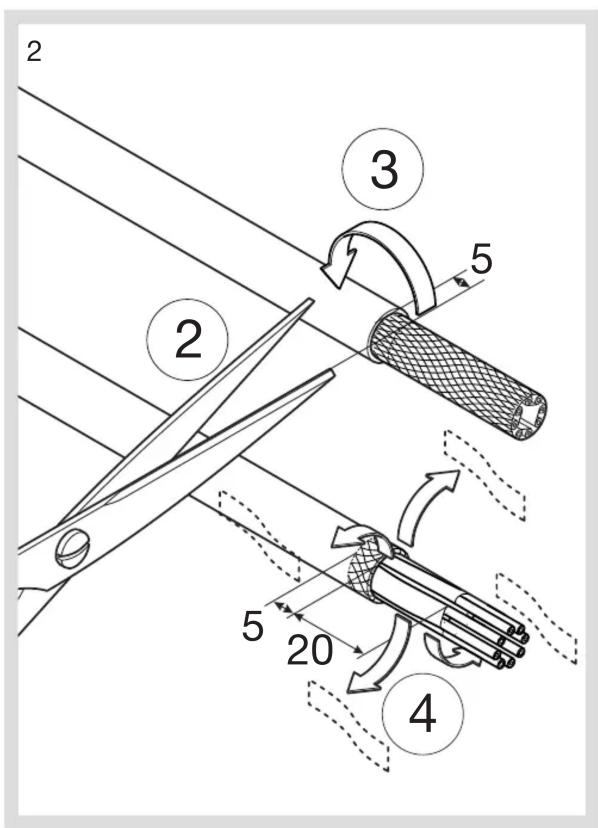

Kabelkonfektion / cable-joint / Preparation du câble

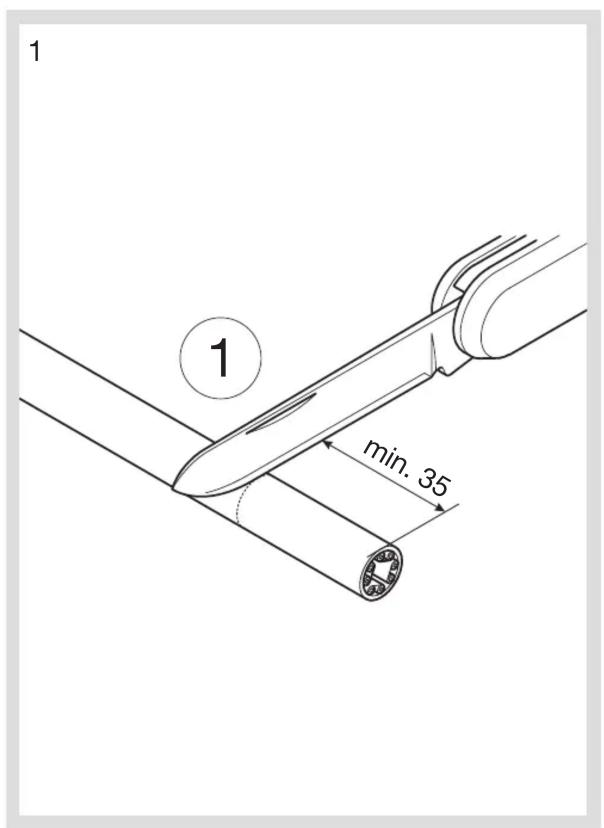

1 ① min. 35

2 3 5 20 5 20 4

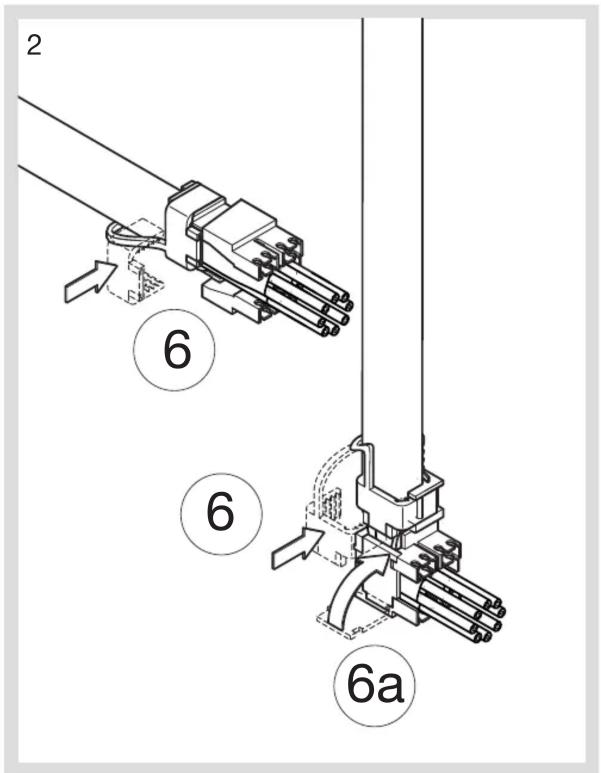

Montage / connection / Montage

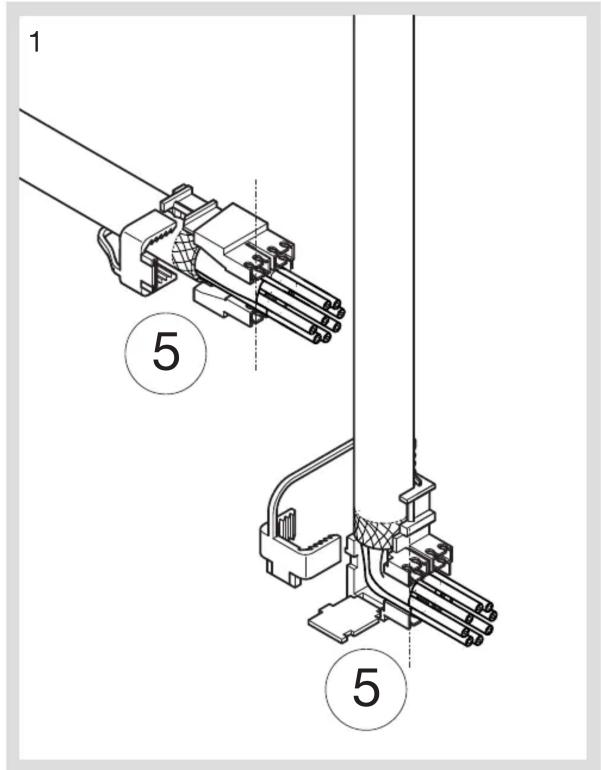

1 5 5

2 6 6 6a

:hager

Montage / connection / Montage

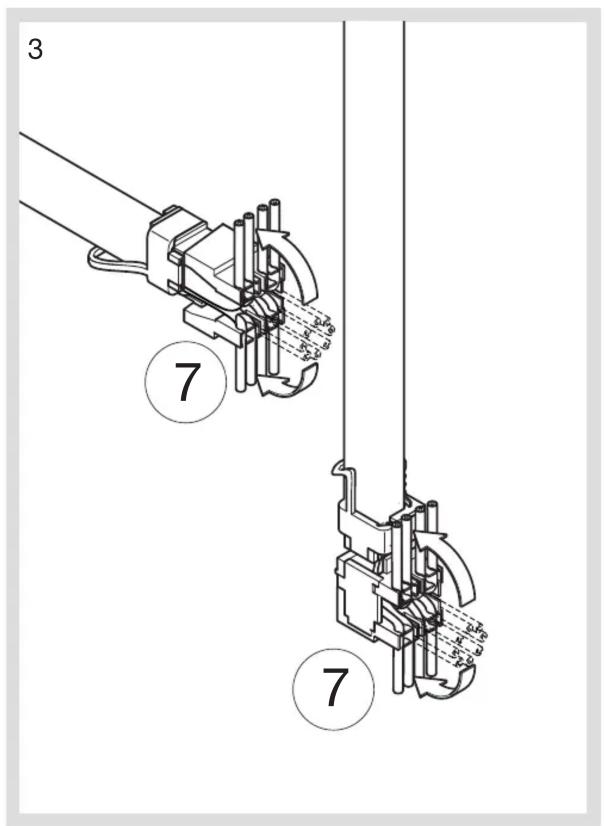

3 7 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

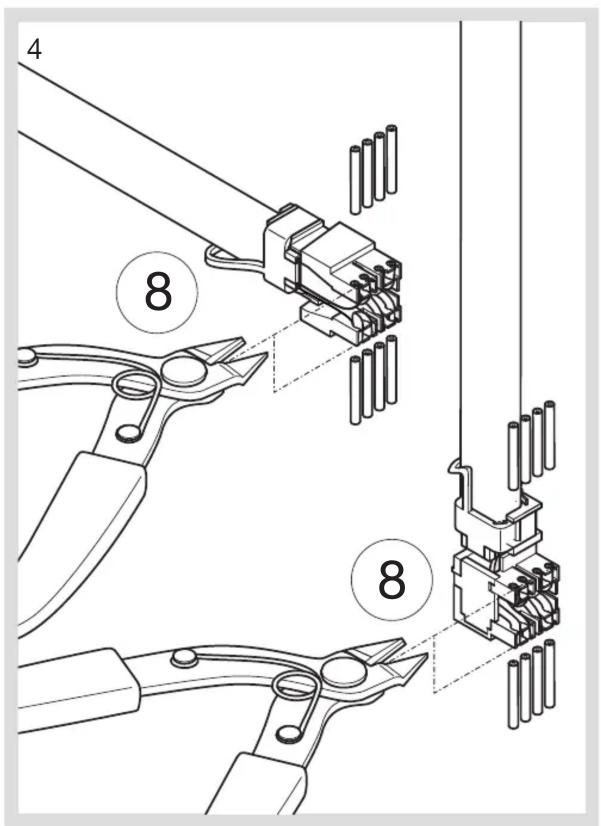

4 8 8

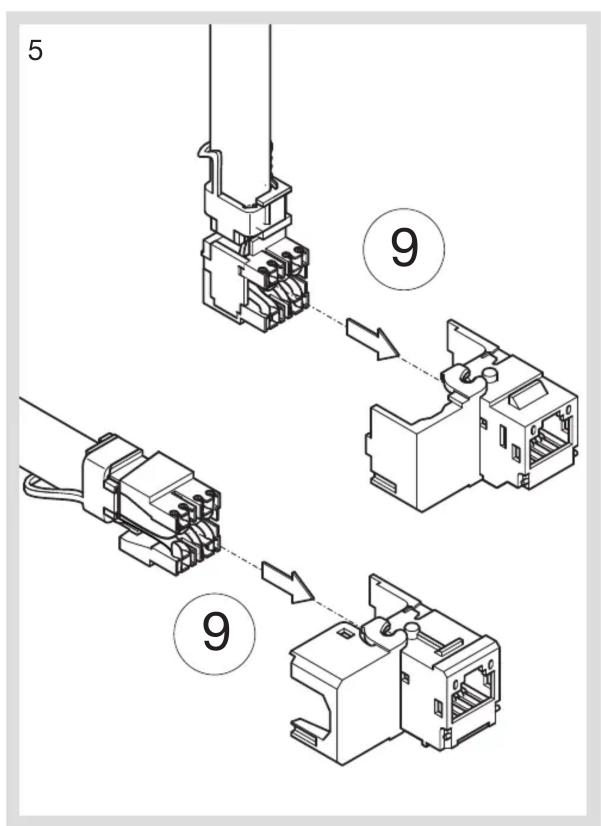

5 ⑨ ⑨

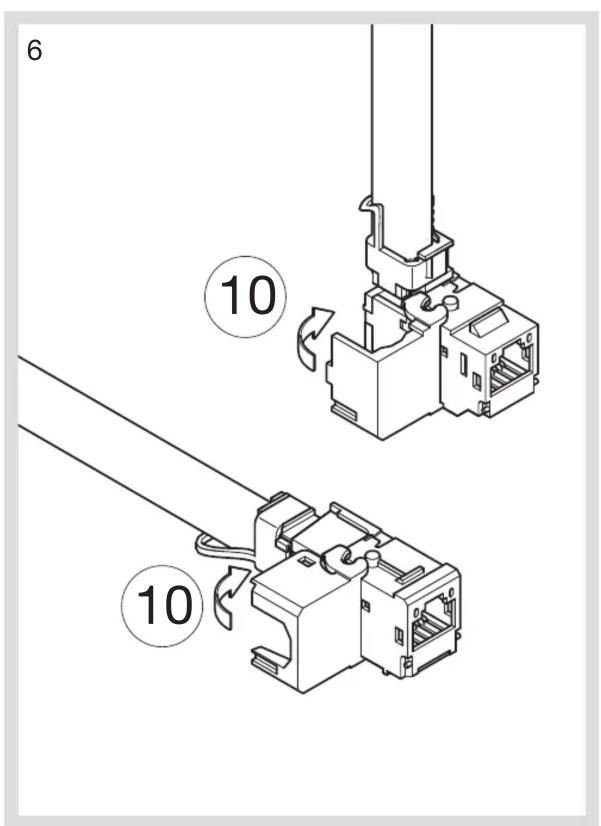

6 ⑩ ⑩

:hager

Montage / connection / Montage

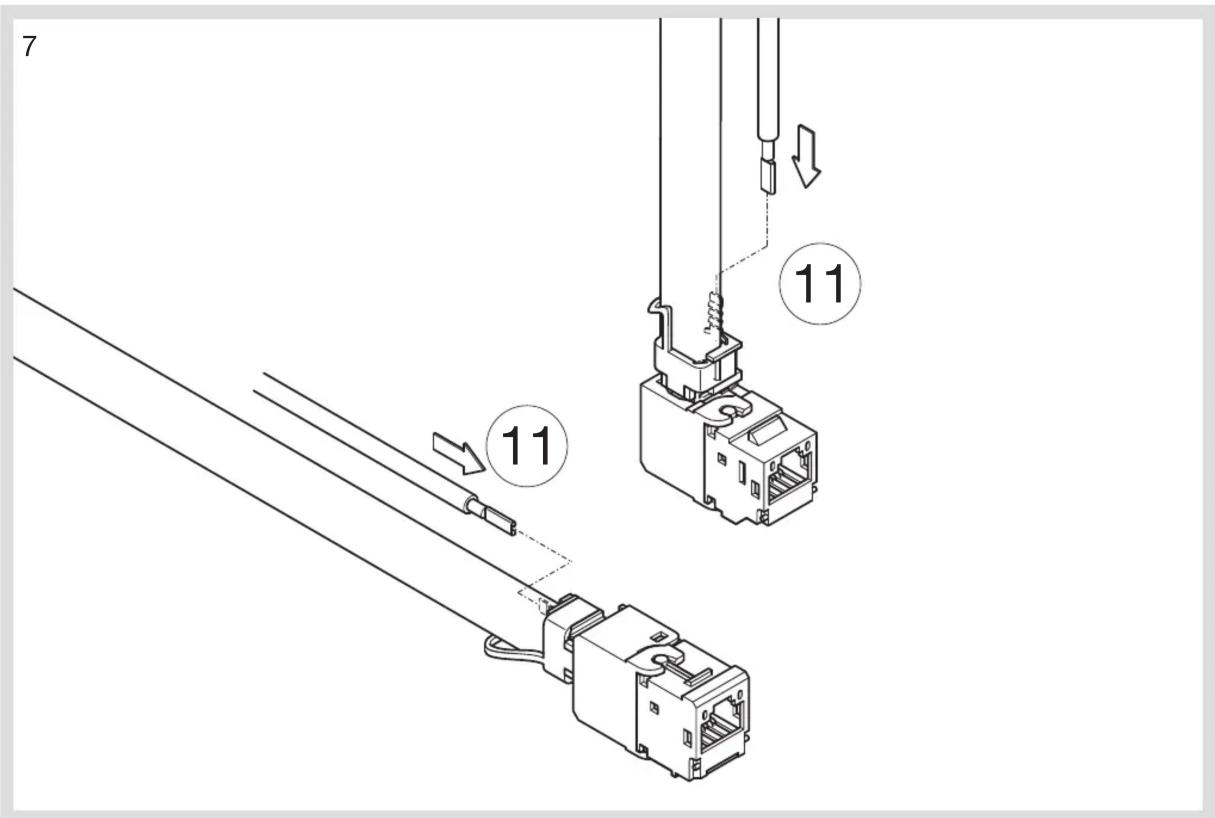

7 11 11

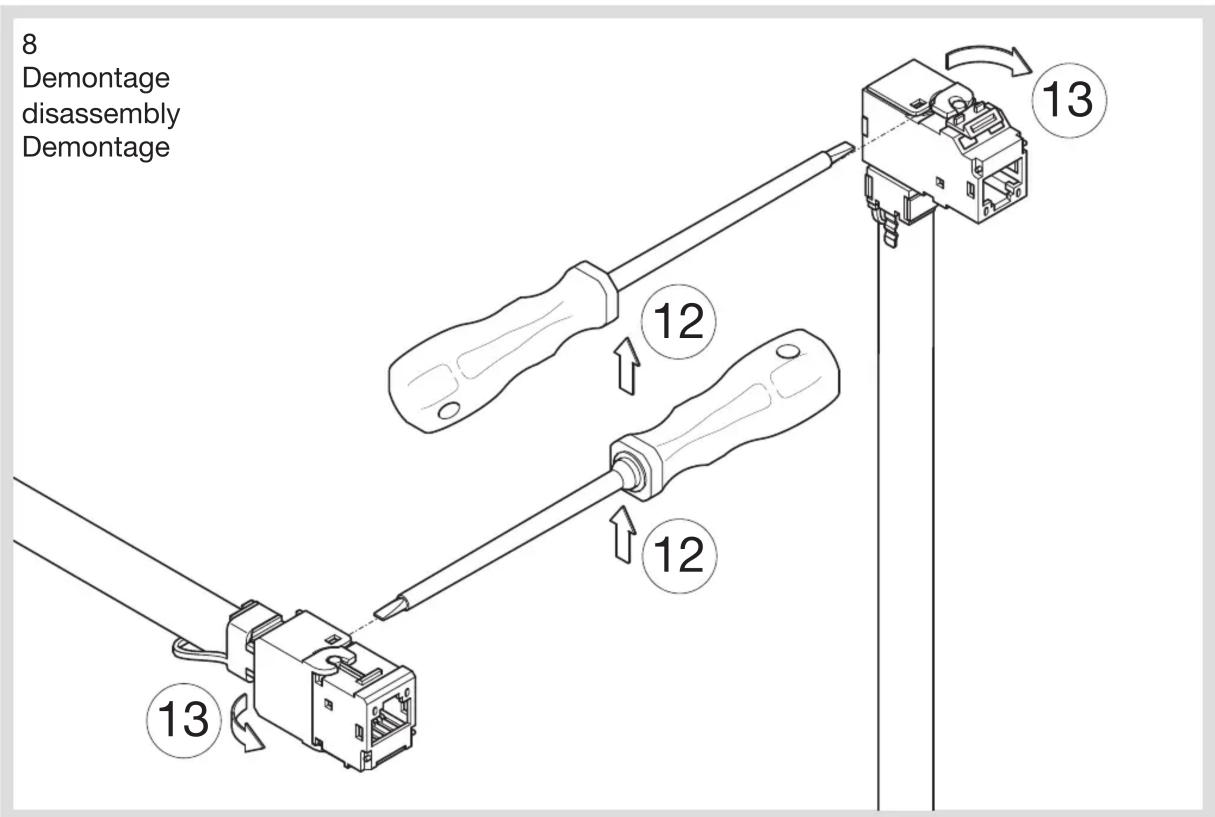

8 Demontage disassembly Demontage 12 13 12 13
