SL20080920D1 - Prise de données HAGER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Prise de données HAGER SL20080920D1, compatible avec divers systèmes de gestion de l'énergie.
Utilisation	Conçue pour la collecte et le transfert de données dans des installations électriques.
Maintenance et réparation	Vérifier régulièrement les connexions et l'intégrité des câbles. Remplacer en cas de défaillance.
Sécurité	Respecter les normes de sécurité électrique en vigueur lors de l'installation et de l'utilisation.
Informations générales	Produit conçu pour une utilisation professionnelle, garantissant fiabilité et performance.

FOIRE AUX QUESTIONS - SL20080920D1 HAGER

Comment installer la prise de données HAGER SL20080920D1 ?

Pour installer la prise de données HAGER SL20080920D1, commencez par couper l'alimentation électrique. Ensuite, suivez les instructions de montage fournies dans le manuel d'utilisateur pour connecter les fils correctement. Assurez-vous que les connexions sont sécurisées avant de remettre l'alimentation.

La prise de données HAGER SL20080920D1 ne fonctionne pas, que faire ?

Vérifiez d'abord que l'alimentation est bien rétablie. Ensuite, assurez-vous que les connexions sont correctes et qu'il n'y a pas de fils endommagés. Si le problème persiste, consultez le manuel pour un dépannage plus approfondi ou contactez le service client.

Quels types de données la prise de données HAGER SL20080920D1 peut-elle collecter ?

La prise de données HAGER SL20080920D1 est conçue pour collecter diverses données telles que la consommation électrique, les informations sur l'alimentation et d'autres paramètres techniques selon l'application utilisée.

Comment réinitialiser la prise de données HAGER SL20080920D1 ?

Pour réinitialiser la prise de données, localisez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes. Cela rétablira les paramètres d'usine de l'appareil.

La prise de données HAGER SL20080920D1 est-elle compatible avec d'autres appareils ?

Oui, la prise de données HAGER SL20080920D1 est conçue pour être compatible avec de nombreux appareils et systèmes de gestion de l'énergie. Veuillez vérifier les spécifications techniques pour assurer la compatibilité avec vos appareils spécifiques.

MODE D'EMPLOI SL20080920D1 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

Kabelkonfektion / cable-joint / Preparation du câble

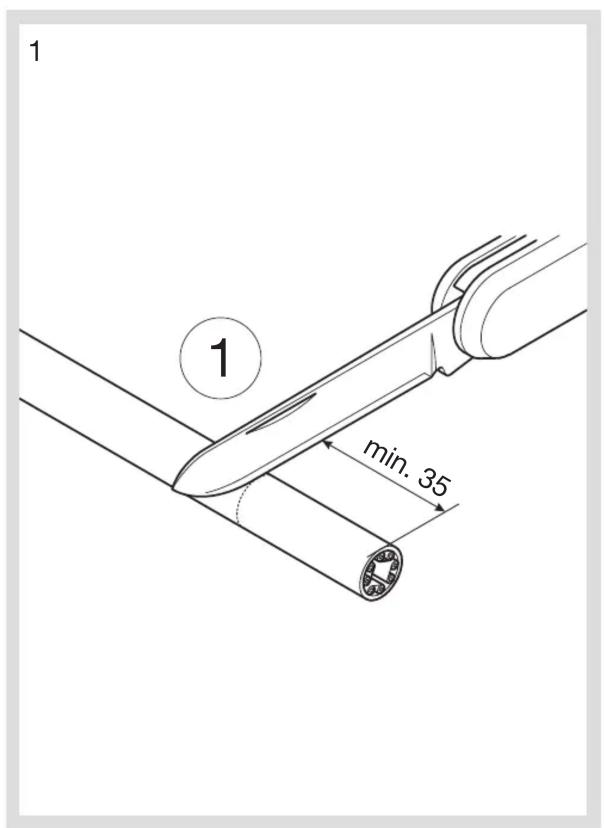

1 ① min. 35

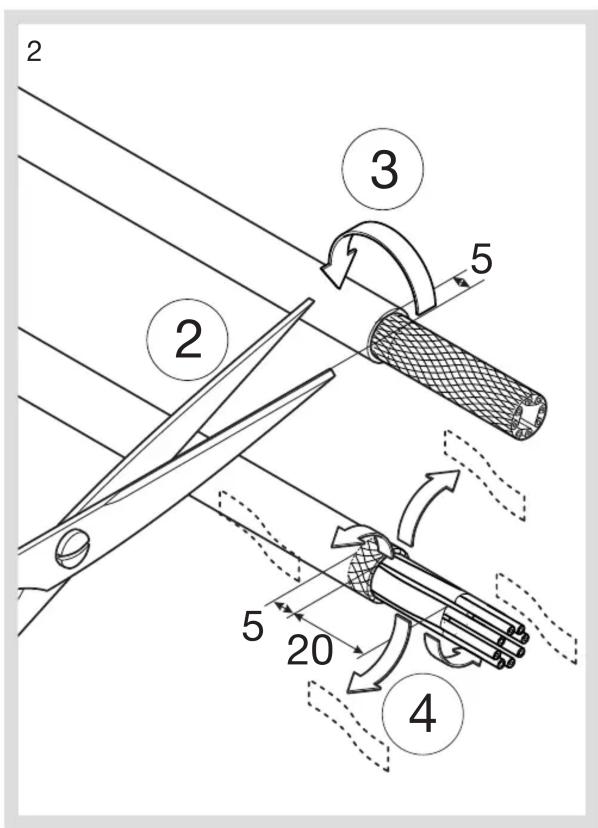

2 3 5 20 5 20 4

Montage / connection / Montage

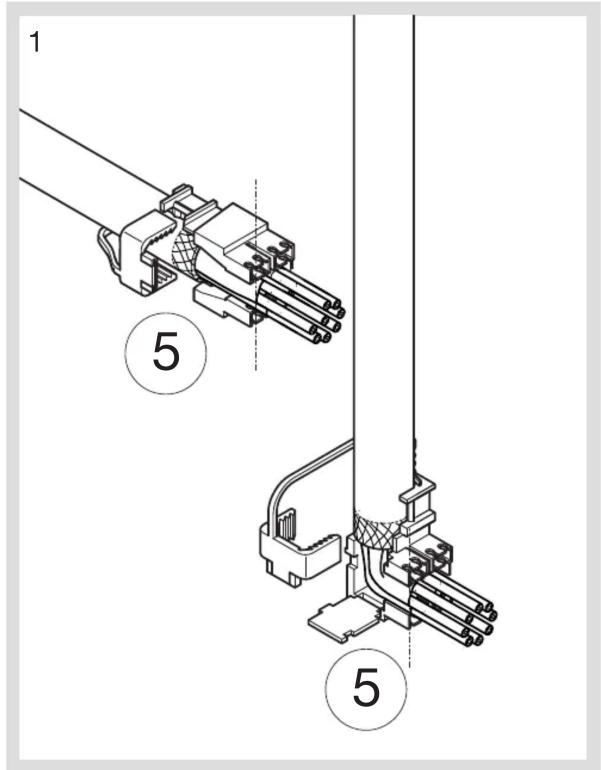

1 5 5

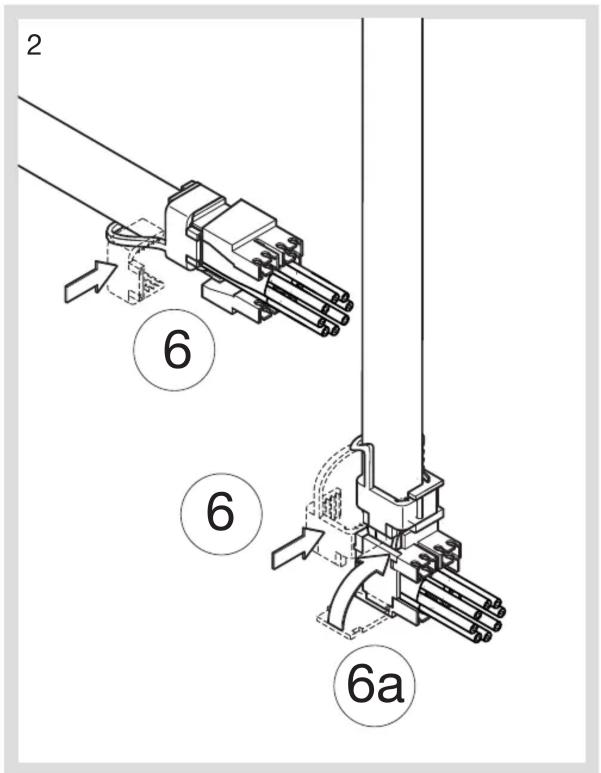

2 6 6 6a

:hager

Montage / connection / Montage

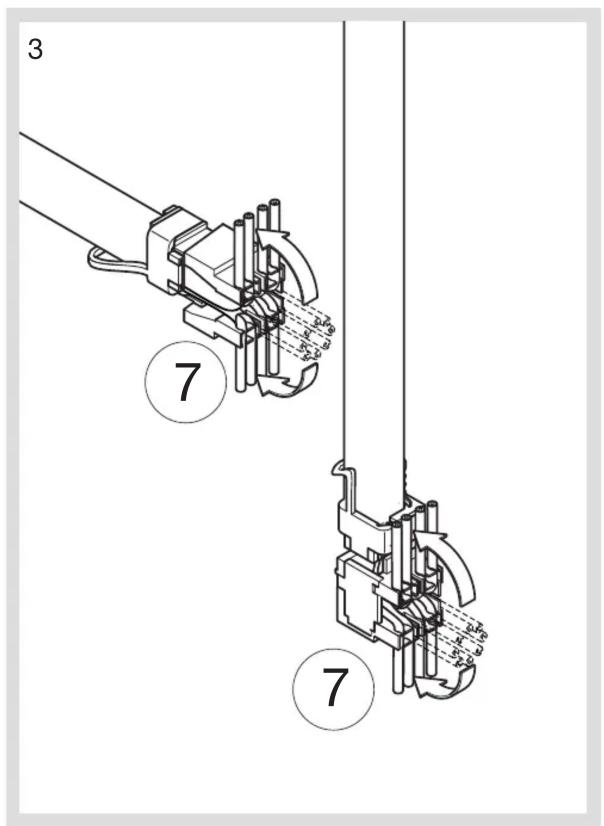

3 7 7 L1.5 R1.5 S1.5 7 L1.5 R1.5 S1.5

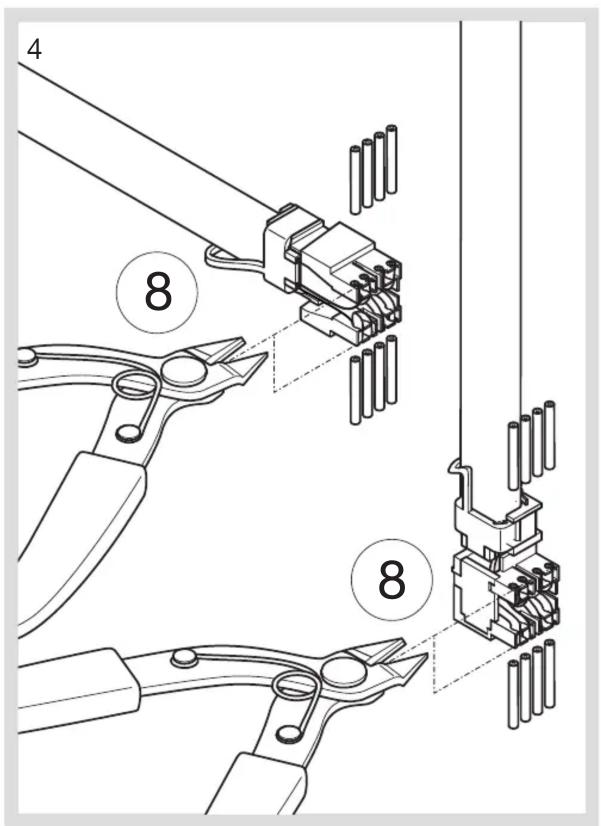

4 8 8

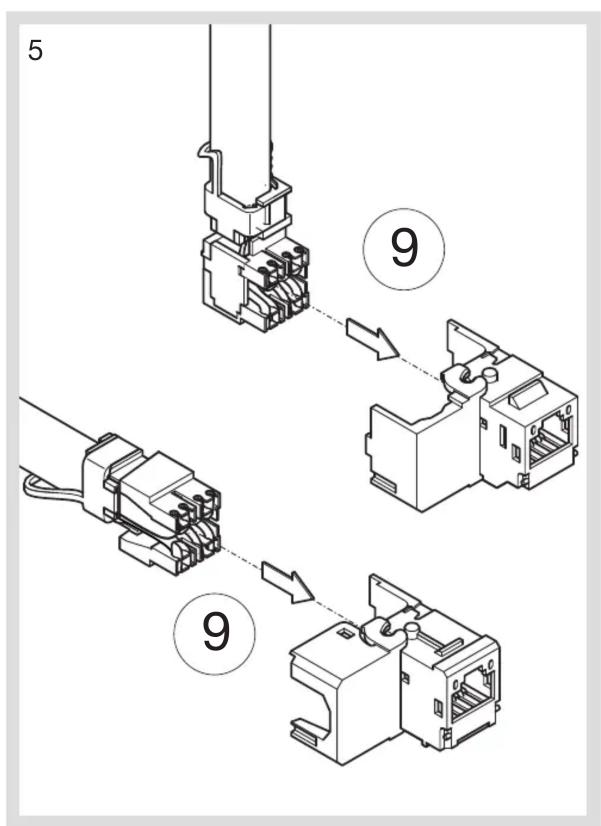

5 ⑨ ⑨

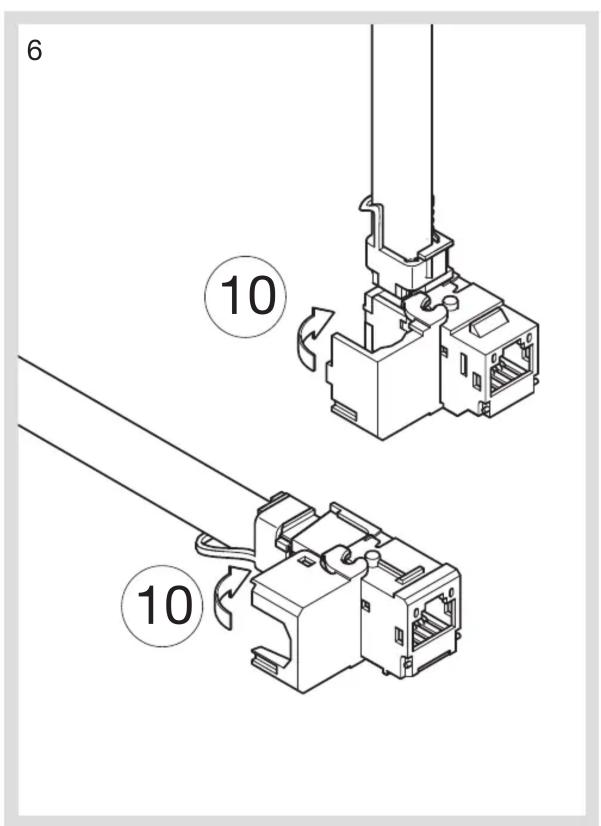

6 ⑩ ⑩

:hager

Montage / connection / Montage

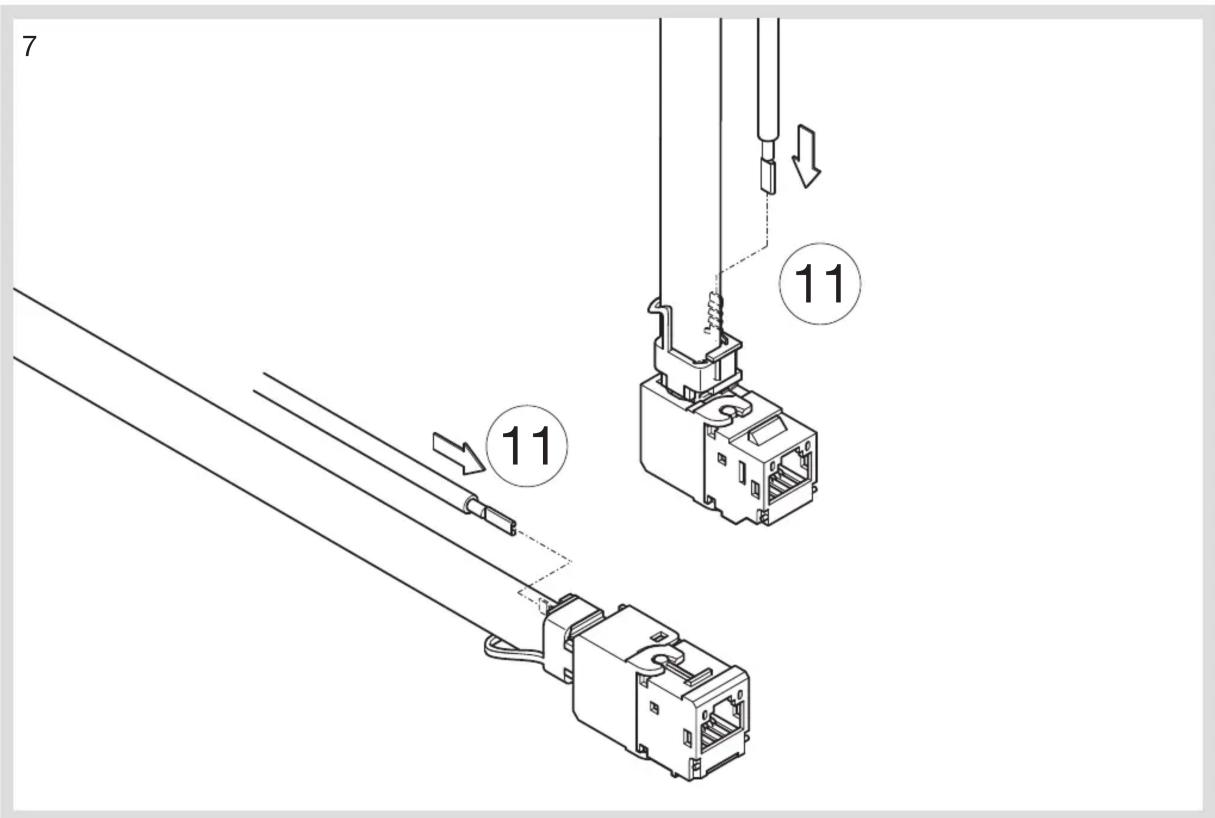

7 11 11

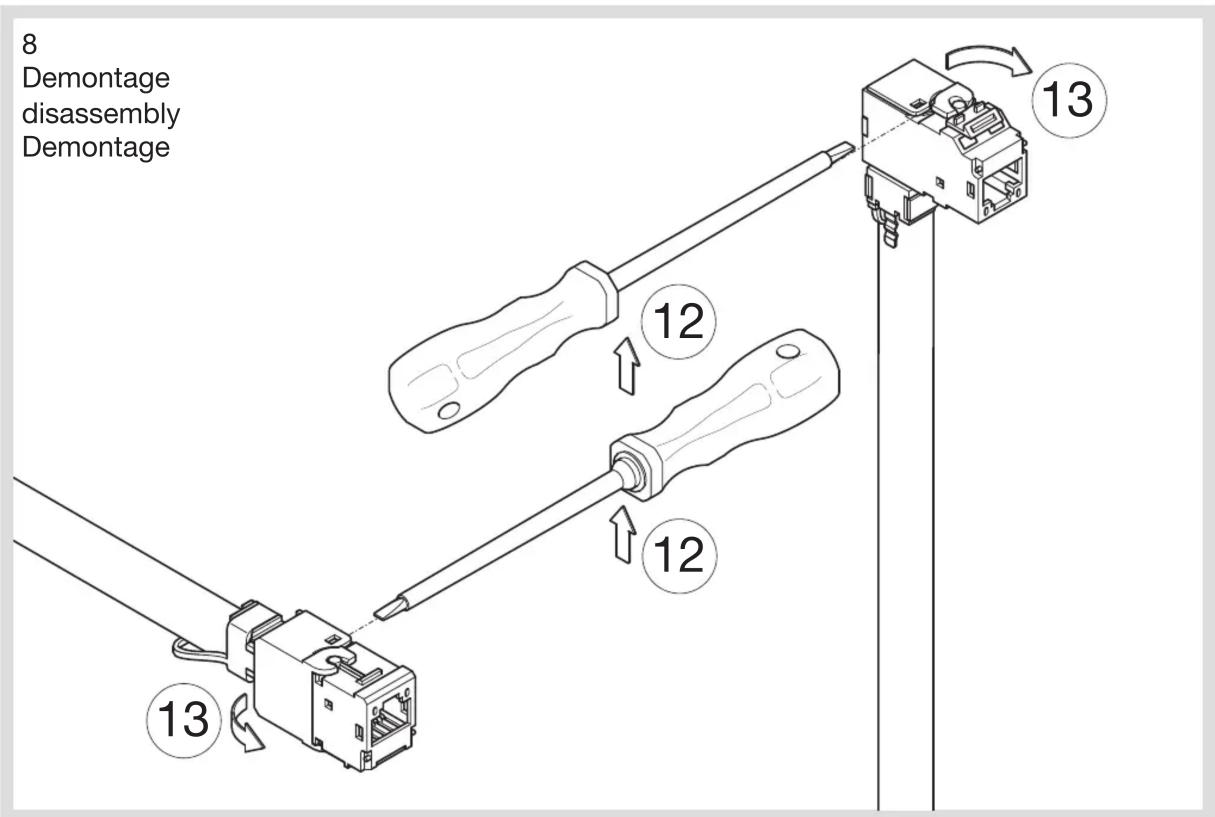

8 Demontage disassembly Demontage 12 13 12 13
