SL200809209011 - Prise de données HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de données RJ45
Marque	Hager
Modèle	SL200809209011
Normes applicables	EN 50173-1, IEC 60603-7-5
Connectique	RJ45 femelle 8 contacts
Codes couleur supportés	T568A et T568B
Catégorie	Catégorie 6 ou supérieure (selon câblage)
Type de montage	À clipser (snap-in) dans panneau ou boîtier
Dimensions approximatives	20 x 15 x 20 mm
Poids	Environ 10 g
Alimentation	Aucune (composant passif)
Température de fonctionnement	-20°C à +60°C
Entretien	Nettoyer avec un chiffon sec, sans solvant
Sécurité	Ne pas déconnecter en tirant sur le câble
Garantie	Perdue si composants non conformes utilisés
Usage prévu	Câblage structuré de bâtiments

FOIRE AUX QUESTIONS - SL200809209011 HAGER

Quel câble utiliser avec cette prise Hager ?

Utilisez un câble Ethernet répondant aux normes EN/IEC, de catégorie minimale 6 pour des performances optimales. Le câblage doit être adapté à l'application (S/FTP, U/UTP, etc.).

Comment câbler la prise selon la norme T568A ou T568B ?

Suivez le code couleur fourni dans la notice : pour T568A, broche 1 : blanc/vert, broche 2 : vert, etc. Pour T568B, broche 1 : blanc/orange, broche 2 : orange. Les deux normes sont supportées.

Puis utiliser des câbles de catégorie 5e ?

Oui, mais les performances seront limitées. Pour du Gigabit Ethernet, la catégorie 6 est recommandée. La prise elle-même est conçue pour des normes supérieures.

Comment installer la prise dans un boîtier ?

Dénudez le câble sur 35 mm minimum, insérez les fils dans les contacts selon le code couleur, puis clipsez la prise dans le boîtier ou le panneau. Voir les schémas de la notice.

La prise supporte-t-elle le PoE (Power over Ethernet) ?

Oui, en tant que connecteur RJ45 standard, elle supporte le PoE si le câblage est conforme. Aucune limitation particulière.

Que faire si la connexion réseau est instable ?

Vérifiez que les fils sont bien insérés et que le code couleur correspond exactement. Testez le câble avec un testeur. Assurez-vous qu'aucune contrainte mécanique ne s'exerce sur le connecteur.

Cette prise est-elle compatible avec les panneaux de brassage ?

Oui, elle se monte dans les panneaux de brassage standard équipés de logements pour prises RJ45 à clipser.

Comment nettoyer la prise ?

Utilisez un chiffon sec et non pelucheux. N'utilisez pas de solvant ni d'eau. Les contacts peuvent être nettoyés avec de l'alcool isopropylique si nécessaire.

Quel outil est nécessaire pour le câblage ?

Un outil de punch-down adapté aux prises RJ45 (à impact) est recommandé pour insérer les fils sans les endommager.

La garantie est-elle conservée si j'utilise des câbles non certifiés ?

Non, l'utilisation de câbles ou connecteurs non conformes aux normes EN/IEC entraîne la perte de garantie pour tous les produits Hager installés.

MODE D'EMPLOI SL200809209011 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

Kabelkonfektion / cable-joint / Preparation du câble

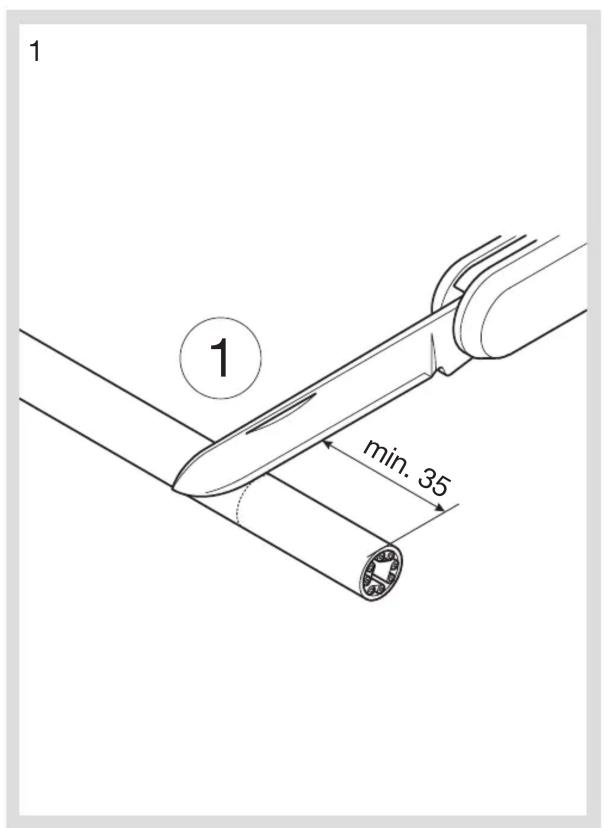

1 ① min. 35

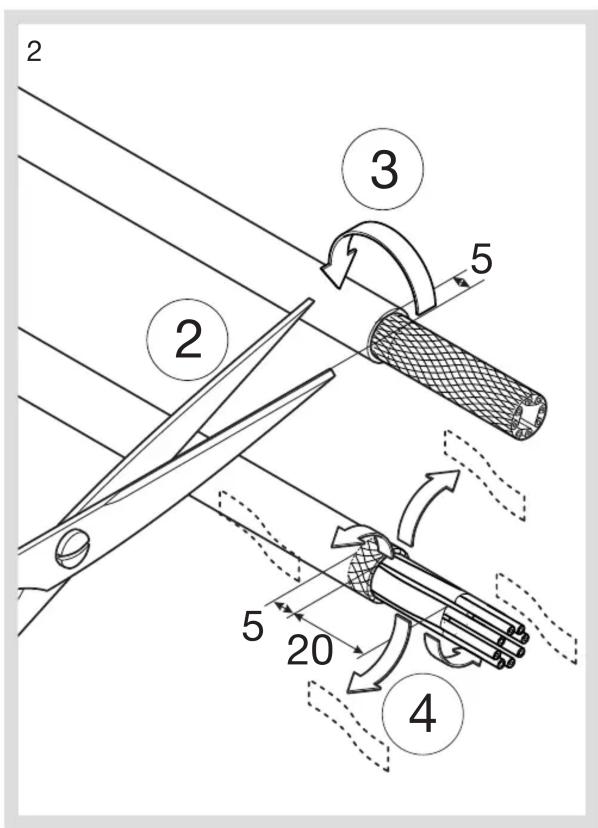

2 3 5 20 5 20 4

Montage / connection / Montage

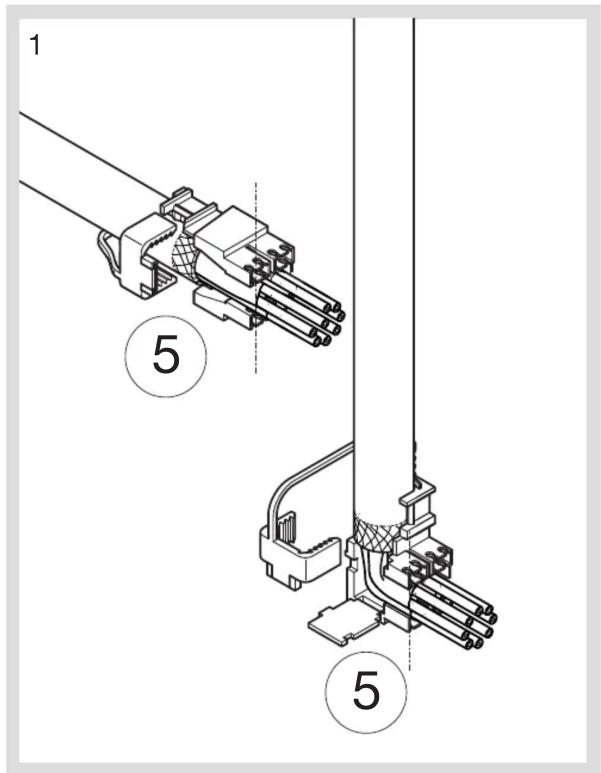

1 5 5

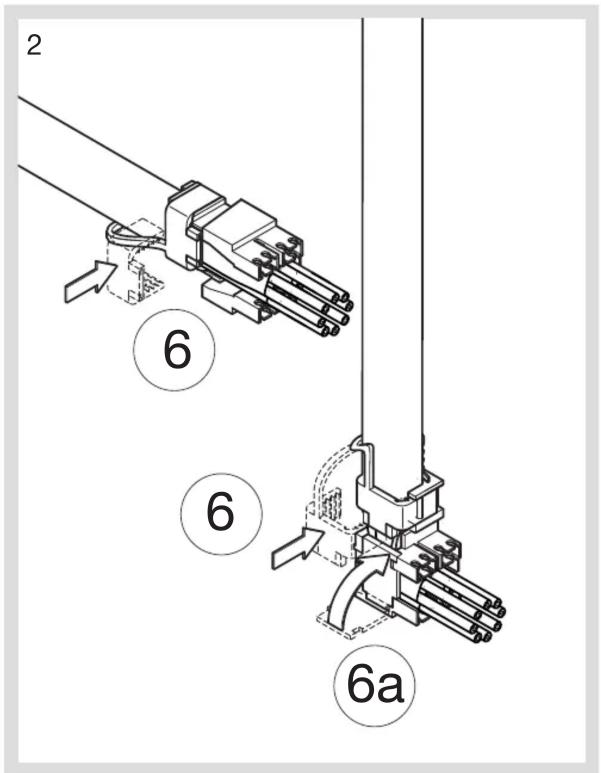

2 6 6 6a

:hager

Montage / connection / Montage

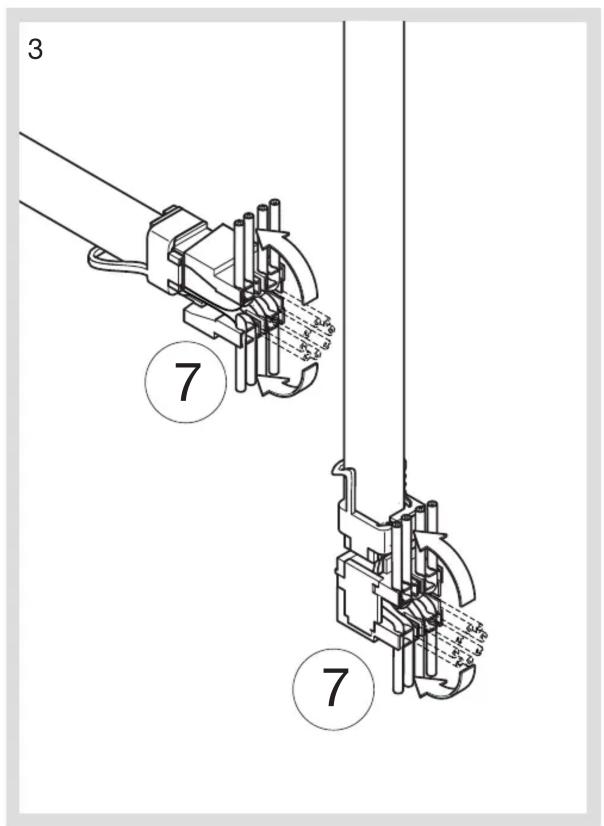

3 7 7 L1.5 R1.5 S1.5 7 L1.5 R1.5 S1.5

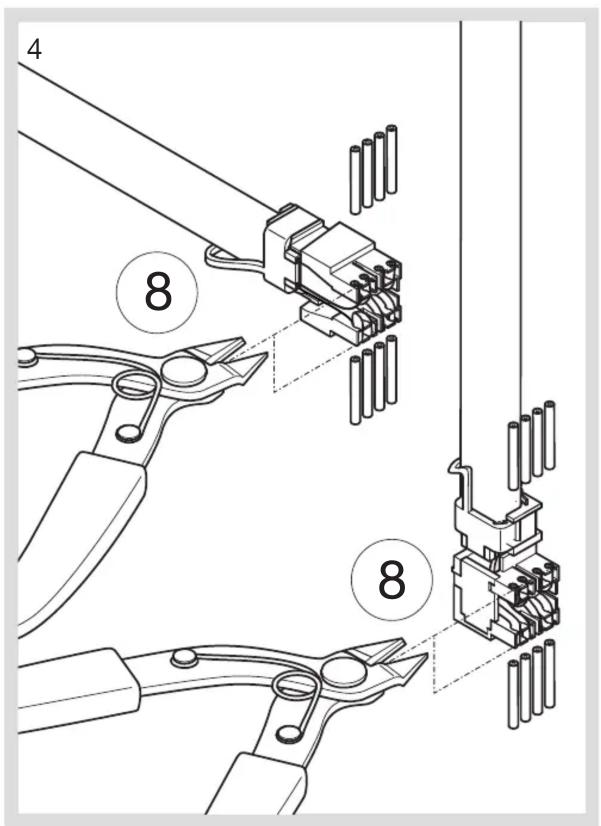

4 8 8

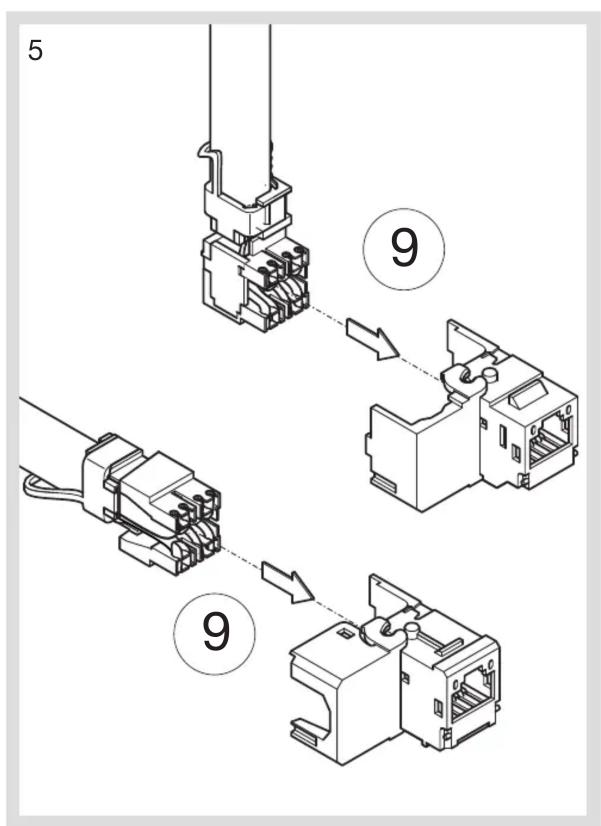

5 ⑨ ⑨

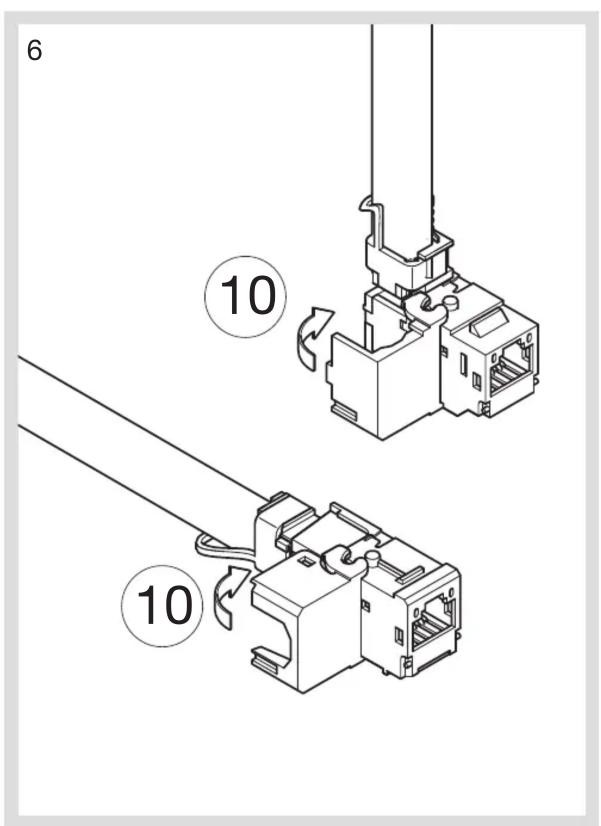

6 ⑩ ⑩

:hager

Montage / connection / Montage

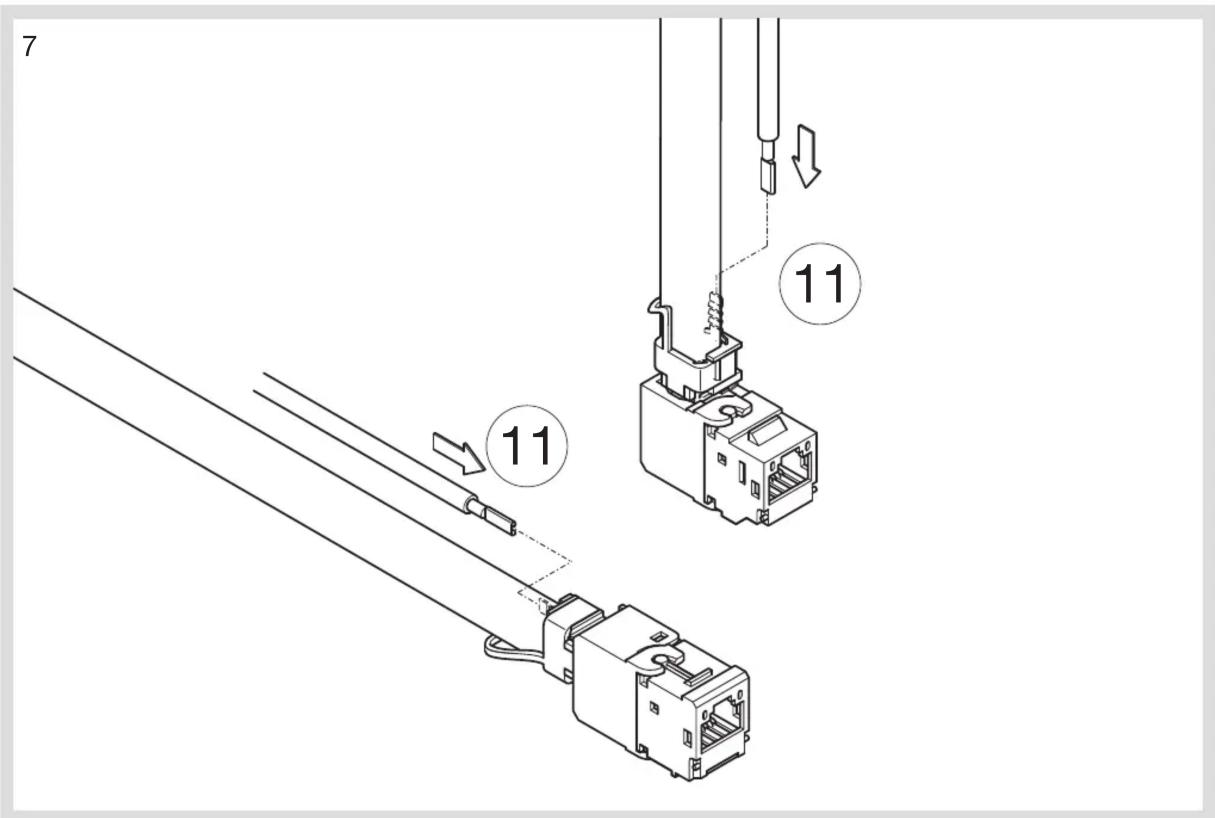

7 11 11

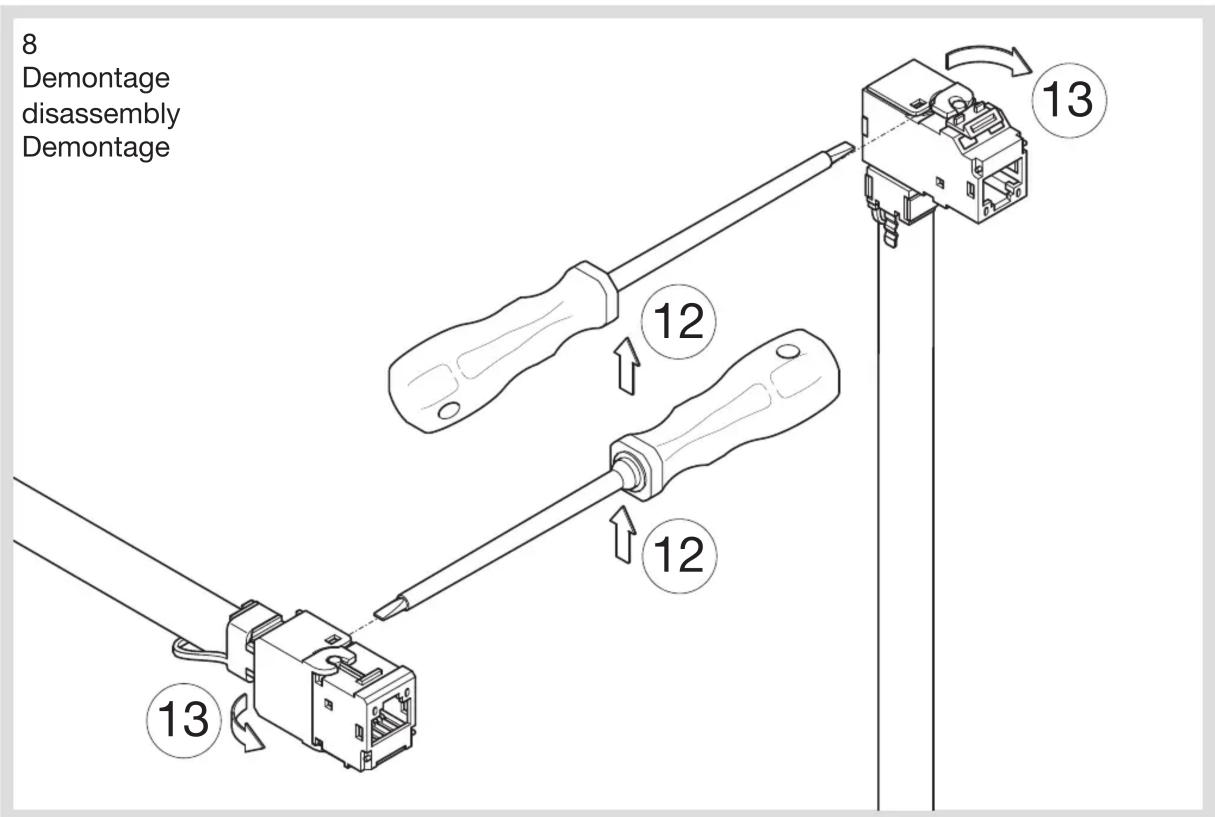

8 Demontage disassembly Demontage 12 13 12 13
