SL200559209016 - Prise de données HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de données RJ45, catégorie 6 (estimation)
Marque	Hager
Modèle	SL200559209016
Dimensions approximatives	2,5 cm x 2,5 cm x 3,5 cm
Poids approximatif	20 g
Alimentation	Aucune (dispositif passif)
Fonctions principales	Connecter des câbles réseau, support des normes T568A et T568B
Normes respectées	EN 50173-1, IEC 60603-7-5, TIA/EIA-568
Type de connecteur	RJ45 femelle
Code couleur	T568A et T568B, selon schéma de câblage
Matériau	Plastique ABS (estimation)
Température de fonctionnement	-20°C à +60°C (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les solvants
Sécurité	Utiliser uniquement des câbles et connecteurs conformes aux normes EN/IEC. Éviter les contraintes mécaniques lors de l’enfichement et du désenfichement.
Garantie	Perte de garantie si composants non conformes utilisés
Réparabilité	Non réparable, remplacer l’ensemble
Pièces détachées	Aucune pièce détachée disponible

FOIRE AUX QUESTIONS - SL200559209016 HAGER

Quels types de câbles utiliser avec la prise de données Hager SL200559209016 ?

Utilisez des câbles réseau conformes aux normes EN 50173-1 et IEC 60603-7-5. Le fournisseur doit certifier que les câbles et connecteurs répondent à ces normes.

Quels sont les codes de couleur pour le câblage T568A et T568B ?

Pour T568A : blanc/vert (1), vert (2), blanc/orange (3), bleu (4), blanc/bleu (5), orange (6), blanc/marron (7), marron (8). Pour T568B : blanc/orange (1), orange (2), blanc/vert (3), bleu (4), blanc/bleu (5), vert (6), blanc/marron (7), marron (8).

Comment installer la prise de données Hager ?

Suivez le schéma de montage fourni dans la notice. Dénudez le câble sur environ 35 mm, insérez les fils selon le code couleur, puis enfoncez le connecteur jusqu'au clic. Évitez toute contrainte mécanique.

Puis-je utiliser cette prise avec un câble catégorie 5e ou 6 ?

Oui, elle est compatible avec les câbles catégorie 5e, 6 et supérieurs tant qu'ils respectent les normes EN/IEC.

Que faire si la connexion réseau est instable ?

Vérifiez le câblage : assurez-vous que les fils sont bien insérés dans les contacts et que le code couleur correspond à la norme (T568A ou B). Testez avec un câble certifié.

Est-il possible de démonter la prise après installation ?

Oui, la prise peut être démontée à l'aide d'un outil approprié. Référez-vous aux schémas de démontage dans la notice (étapes 12 et 13).

Quelle est la longueur minimale de câble à dénuder ?

Dénudez le câble sur au moins 35 mm pour faciliter l'insertion des fils dans les contacts.

Puis-je utiliser cette prise en extérieur ?

Non, ce modèle est conçu pour une utilisation en intérieur dans des câblages structurés de bâtiments. Il n'est pas prévu pour une exposition à l'humidité ou aux intempéries.

Comment éviter d'endommager les contacts ?

Ne tirez jamais sur le câble pour désenficher le connecteur. Utilisez le levier de déverrouillage et retirez doucement. Évitez les flexions latérales.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

MODE D'EMPLOI SL200559209016 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

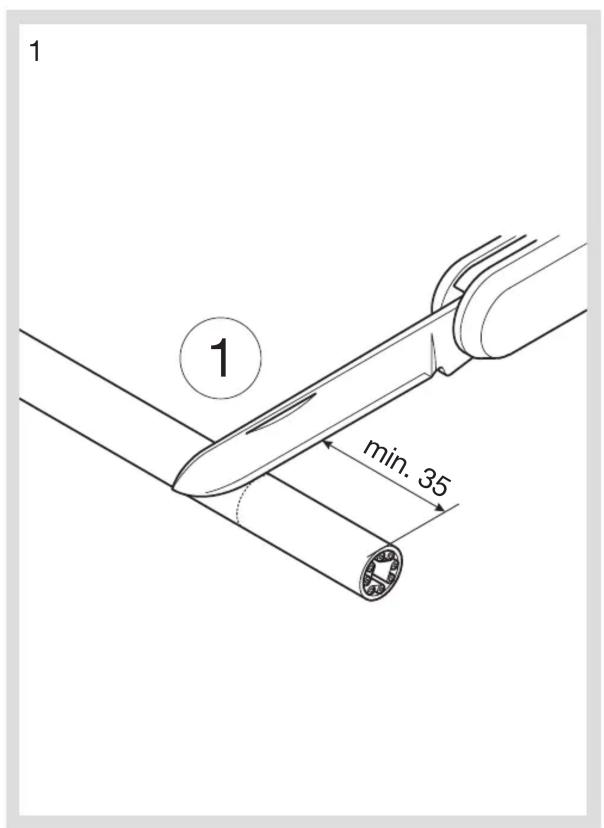

Kabelkonfektion / cable-joint / Preparation du câble

1 ① min. 35

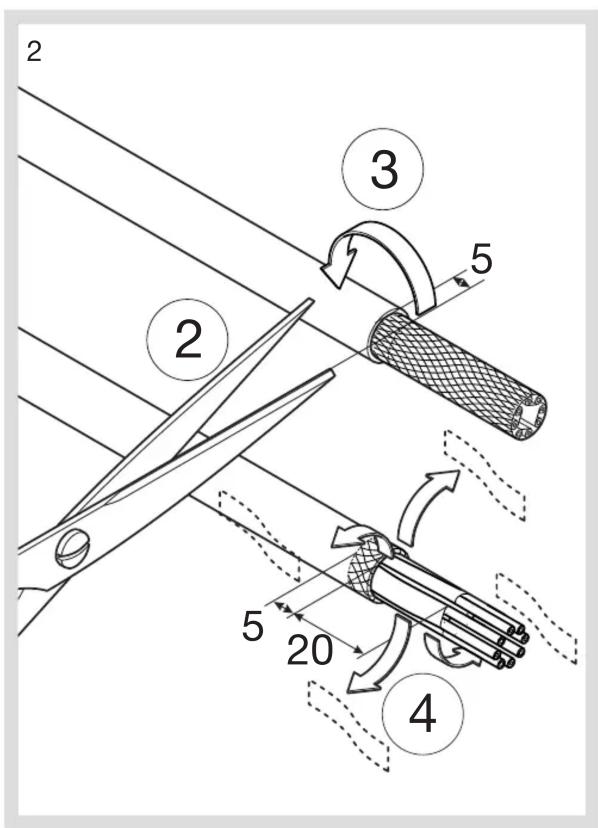

2 3 5 20 5 20 4

Montage / connection / Montage

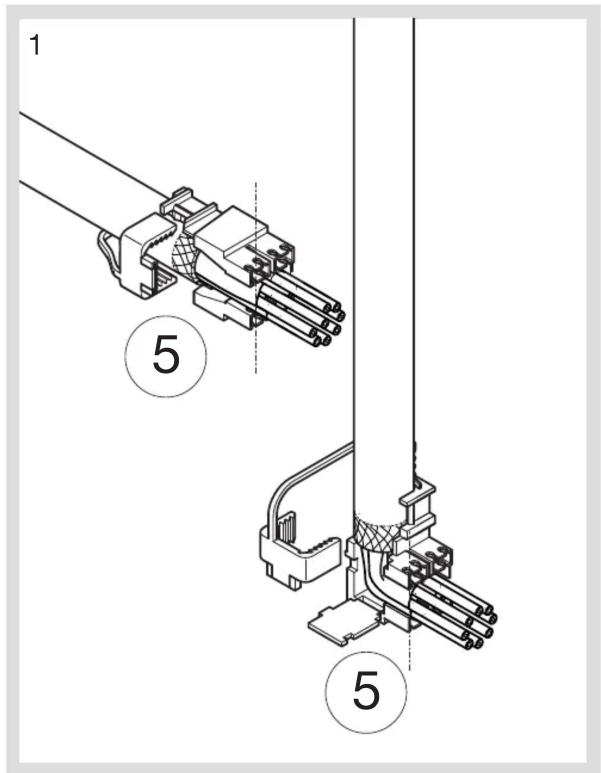

1 5 5

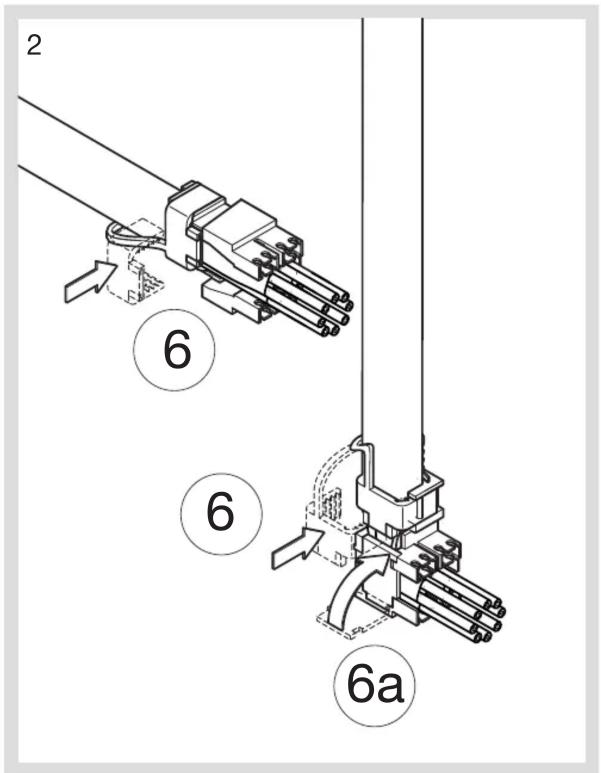

2 6 6 6a

:hager

Montage / connection / Montage

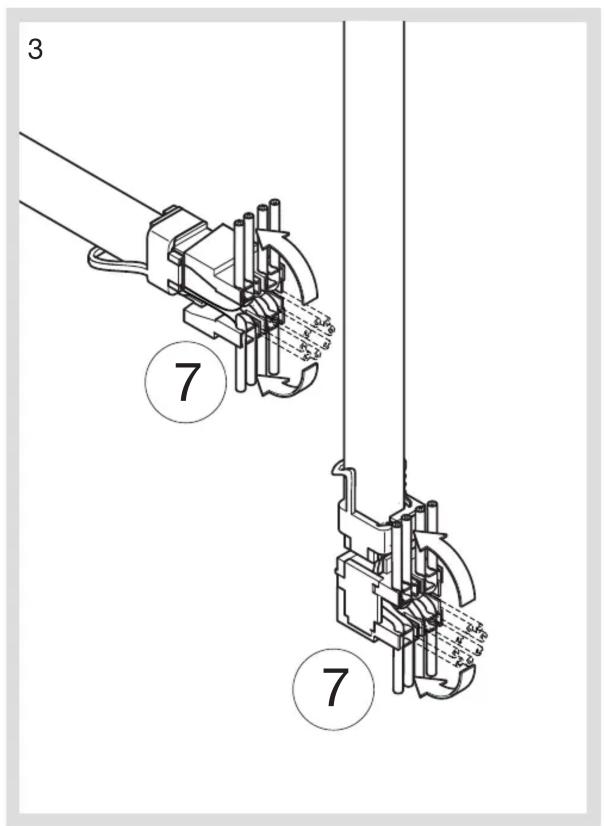

3 7 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

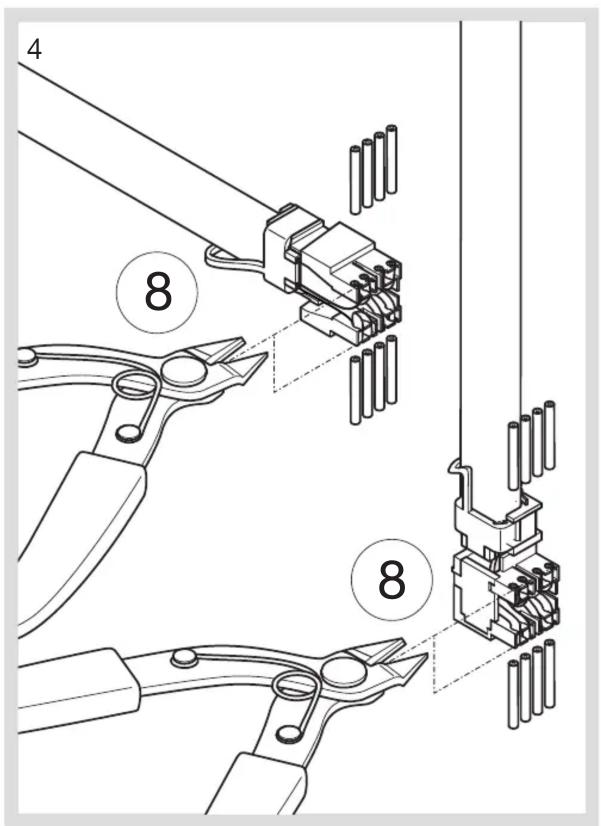

4 8 8

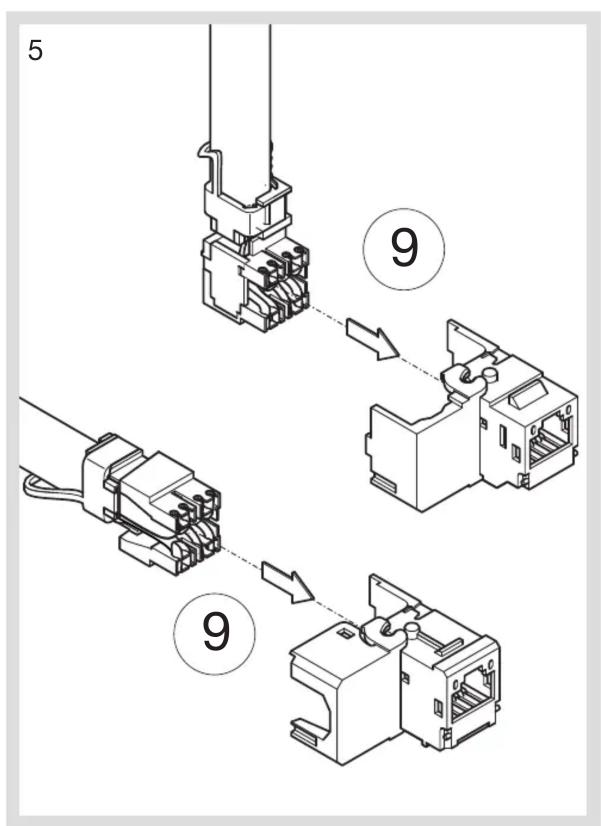

5 ⑨ ⑨

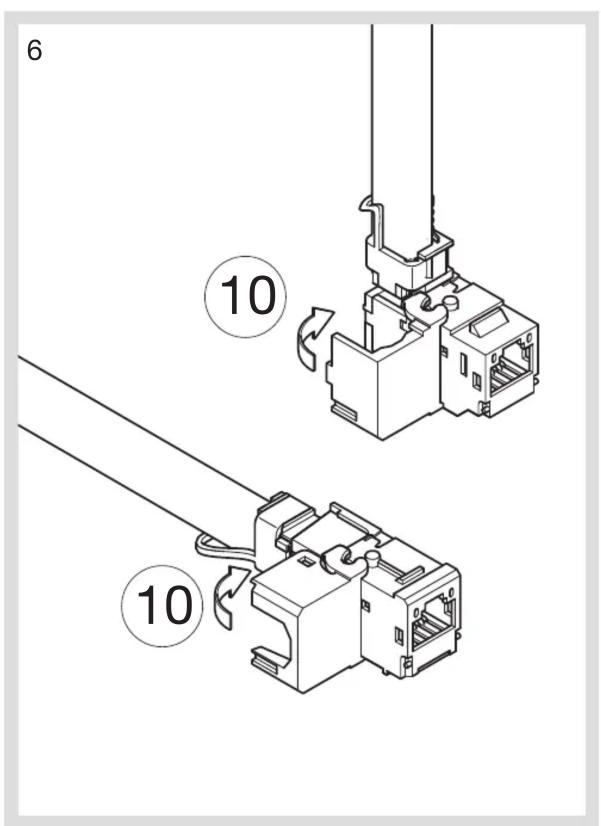

6 ⑩ ⑩

:hager

Montage / connection / Montage

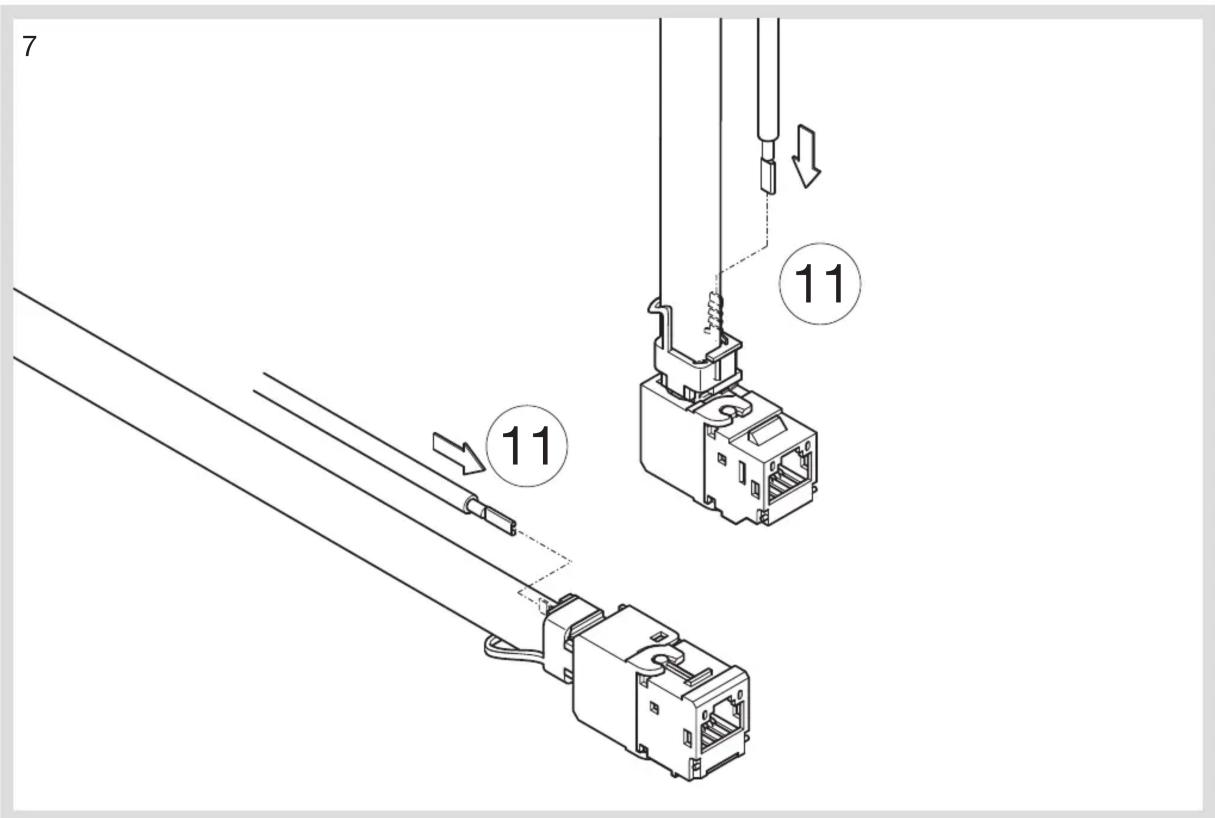

7 11 11

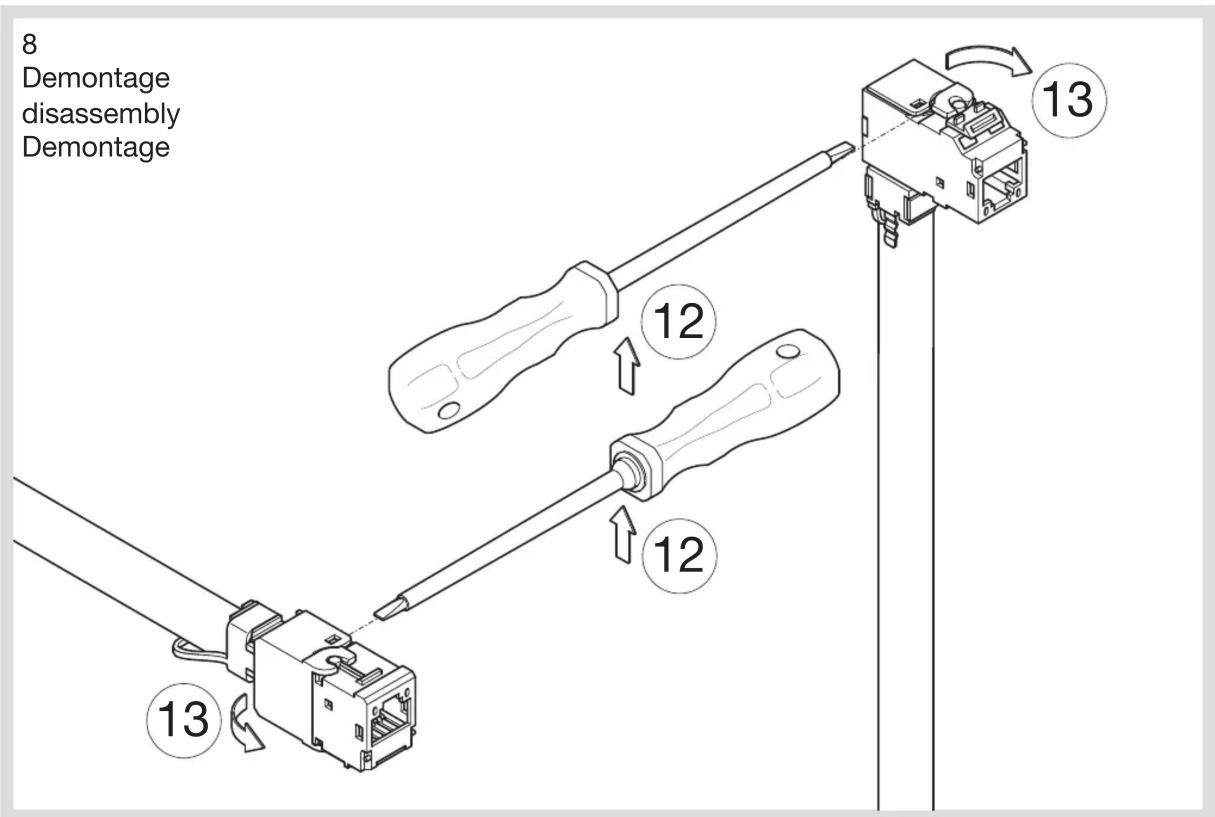

8 Demontage disassembly Demontage 12 13 12 13
