Type de produit	Détecteur de mouvements infrarouge passif
Marque	Grothe
Modèle	McGuard BM240
Angle de détection	240°
Portée de détection	5 - 12 m (réglable)
Hauteur de montage recommandée	2,5 - 3 m
Dimensions (H x L x P)	78 x 84 x 120 mm
Tension nominale	220 - 240 V AC
Puissance de coupure (lampes à incandescence)	1100 W
Puissance de coupure (tubes fluorescents)	400 VA
Puissance de coupure (lampes économiques)	250 W
Puissance de coupure (lampes LED)	200 W
Seuil de luminosité réglable	2 - 2000 LUX
Temporisation réglable	Impulsion, 3 s - 20 min
Fonction impulsion courte	Oui (0,5 s activation, 9 s pause)
Protection contre l'approche	Rayon 1 m
Degré de protection	IP 55
Accessoires inclus	Équerre de montage angulaire (angles rentrants et saillants)
Programmation à distance	Oui (télécommande IR optionnelle)
Garantie constructeur	24 mois

FOIRE AUX QUESTIONS - McGuard BM240 GROTHE

Comment installer le détecteur McGuard BM240 ?

Montez le détecteur à une hauteur de 2,5 à 3 m, de préférence latéralement par rapport à la direction de déplacement. Fixez-le au mur ou au plafond à l'aide de l'équerre angulaire fournie. Assurez-vous que le détecteur est orienté vers le bas et qu'aucun obstacle ne bloque le champ de détection. Raccordez-le suivant le schéma de la notice (fonctionnement standard ou parallèle) en respectant les consignes de sécurité : coupez le courant avant toute intervention.

Quels sont les réglages disponibles sur le détecteur ?

Le détecteur dispose de trois réglages : LUX (seuil de luminosité de 2 à 2000 LUX), TEMPS (durée d'enclenchement de 3 s à 20 min ou impulsion courte), et SENSIBILITÉ (portée de 5 à 12 m). Le réglage LUX sur 'TEST' permet de tester la détection.

Comment utiliser la fonction d'impulsion courte ?

Activez l'impulsion courte via le potentiomètre sous la bague de recouvrement. En mode impulsion courte, le détecteur s'allume 0,5 s puis s'éteint 9 s. Ce mode est idéal pour commander des gongs ou des automates d'escalier.

Que faire en cas de déclenchements intempestifs ?

Vérifiez que la zone de détection n'est pas perturbée par des animaux, des branches d'arbres ou des sources de chaleur. Réduisez la sensibilité (potentiomètre) ou utilisez les films de masquage fournis pour limiter la zone. Éloignez le détecteur de l'éclairage (min. 1 m) et évitez les mouvements face au détecteur.

Comment régler la durée d'enclenchement ?

Tournez le potentiomètre TEMPS (Fig. 7.3) sur la valeur souhaitée : de 3 secondes à 20 minutes, ou sur la position impulsion courte. En mode test, la durée est réduite à environ 2 s.

Puis-je commander le détecteur à distance ?

Oui, avec la télécommande optionnelle McGuard IRFB. Elle permet de régler les paramètres, activer les modes Alarme, Vacances, Test, Crépuscule/Aurore, et de dupliquer les réglages. Portée jusqu'à 6 m.

Quels modes sont disponibles avec la télécommande ?

Les modes incluent : Auto (fonctionnement normal), Alarme (clignotement en cas de détection), Vacances (simulation de présence), Test (pendant 5 min), Crépuscule/Aurore (allumage fixe 4 h à la tombée de la nuit).

Comment nettoyer et entretenir le détecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement que la lentille est propre et non obstruée. Coupez l'alimentation avant tout entretien.

Quelles sont les consignes de sécurité à respecter ?

L'installation doit être réalisée par un électricien qualifié. Coupez toujours le courant au disjoncteur avant d'intervenir. Respectez la puissance de coupure maximale (1100 W incandescence). Installez un disjoncteur 250 V AC / 10 A type C en amont. Ne pas ouvrir l'appareil sous peine d'annuler la garantie.

Comment tester le détecteur après installation ?

Placez le réglage LUX sur 'TEST'. Le détecteur effectue un autocontrôle de 30 s (le consommateur s'allume). Ensuite, marchez dans la zone de détection : la LED de focalisation s'allume en continu et le consommateur s'enclenche pendant environ 2 s. Si la détection fonctionne, réglez LUX et TEMPS selon vos besoins.

MODE D'EMPLOI McGuard BM240 GROTHE

Instructions de montage et de service

NL

Instructions de montage et de service

NL

Instructions de montage et de service

Nous nous réjouissons que vous ayez choisi le McGuard professional de chez GROTHE GmbH.

Cette nouvelle génération de détecteurs de présence vous sera très utile grâce à sa convivialité d'installation, sa sécurité, son confort de manipulation et sa fiabilité lors de l'usage journalier. McGuard - le perfectionnement professionnel dans le domaine de la gestion de l'énergie, du confort et de la sécurité.

Avec des détecteurs de présence, vous pouvez commander la lumière, le chauffage, la climatisation et les systèmes d'alarme en fonction des besoins et individuellement. Vous ménagez les ressources et vous créée un environnement agréable et sûr.

Generalities

Les détecteurs de movement McGuard professional avec zone de détection de 120° / 240° / 360° sont des détecteurs infrarouges passifs qui réagissent aux sources de chaleur en mouvement (personnes, véhicules). Si le détecteur de mouvement détecte des modifications du rayonnement thermique dans sa zone de détection, il commute les raccordés (p. ex. éclairage) en fonction de l'indice de lumination réglé pendant une durée réglable. Si la source de chaleur quitte la zone de détection, le détecteur de mouvement met à nouveau le consommateur hors service après un délai que vous avez prédéfini (3 s – 20 min).

Fonctionnement à impulsion de courte durée (pour minuteries, sonnettes, etc.) Un équipement supplémentaire est constitué par l'impulsion de courte durée

; celle-ci être activée via un potentiomètre intégré en dessous de la bague de recouvrement du détecteur. Ceci permet notamment d'activer des automates de cage d'escaliers dans des bâtiments de grande taille ou d'exploiter de manière encore plus économique l'éclairage dans des locaux à luminosité ambiante variable.

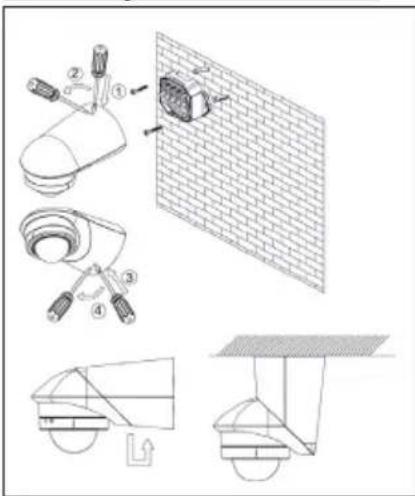

Installation / Montage / Raccordement

• La hauteur de montage est de 3m. (hauteur minimale 2,50m).
• Les détecteurs McGuard professional peuvent être montés au mur ou au plafond sans accessoires supplémentaires. Pour le montage au plafond, les deux parties du détecteur doivent être tournées de 180° l'une par rapport à l'autre (Fig. 1).
• Ci inclus Vous trouvez aussi une plaque d'adaptation d'angle pour le Montage dans un angle rentrant ou pour le montage dans un angle saillant. (Fig. 2).

INDICATION:

Le détecteur de mouvement doit toujours être fixé de telle façon que le détecteur soit orienté vers le bas.

Raccordement:

• Fonctionnement standard (Fig. 3)
- Branchement en parallèle (Fig. 4)
- Branchement en parallèle et automate d'éclairage de cage d'escaliers (Fig. 5)
- En cas de branchement d'inductances (p. ex. relais, contacteur, ballasts (l'utilisation d'un démagnétiseur peut être nécessaire, Fig. 6)

CONSIGNES DE SÉCURITÉ:

Avant les travaux les installions électriques toujours couper le courant (fusible/interupteur principal). Vérifier qu'elles sont bien hors tension. Le montage doit être effectué hors tension par un électricien.

Mise en service et réglage

• Après le montage et le branchement de la tension de réseau, l'appareil effecteu un cycle d'autocontrôle d'une durée d'env. 30s, qui est signalé apr l'enclenchment du consommateur raccordé.
• A l'expiration de cette période, l'appareil est prêt à fonctionner. En cas de détection, la LED de focalisation (Fig. 7) se met allumage permanent. En mode de test, la LED de focalisation s'allume en permanence et le consommateur est enclenché pendant env. 2s.
• En mode d'impulsion de courte durée, la LED de focalisation clignote et le consommateur est actif pendant 0,5s ensuite inactif pendant 9s. Les éléments de réglage se trouvent cachés dans le boîtier (Fig. 7).
• Mettez le réglage LUX sur „TEST“ (Fig. 7.1). Pour l'adaption de la zone de détection aux circonstances locales, vous disposez des possibilités suivantes :
• Rotation horizontale de la tête du détecteur de env. +/- 90°. La position médiane est indiquée par la encoche (Fig. 7).
• Réglage de la portée de détection selon le champ du détecteur par trait de potentiomètre (Fig. 7.2). La position est indiquée de manière optique par la LED de focalisation.
• Utilisation des films des masquage joints pour masquer des zones de manière ciblée (Fig. 8).
• Elément de réglage durée d'enclenchement (Abb. 7.3)
• Durée d'enclenchment réglable: impulsion, 3s – 20 min.
• Impulsion de courte durée signifie une durée d'enclenchment d'env. 0,5s, sui

vie d'un temps de pause d'env. 9 s, durant lequel aucun mouvement n'est détecté. La LED de focalisation est enclenchée une pendant 2 s par sequenne. A l'expiration du temps de pause, un mouvement détecté démarre une nouvelle séquence. Convient p. ex. pour la commande d'un gong.

Conseils pratiques

• On obtient un fonctionnement optimal (portée max.) lorsque le montage est réalisé latéralement par rapport à la direction de déplacement (Fig. 9).
• On doit veiller à la liberté de vision vers le détecteur, les rayons infrarouges ne pouvant pas traverser de corps solides.
• Afin de ne pas influencer le capteur de lumière incorporé, respecter une distance minimale de 1m à l'éclairage raccordé et ne pas orienter de sources de lumière directement vers le détecteur.
• Tenez compte des circonstances locales, telles que p. ex. les terrains voisins, la distance à la rue ou éclairage public.
• Un enclenchement intempestif peut p. ex. être provoqué par des petits animaux ou par des mouvements d'arbres ou de buissons provoqués par le vent dans la zone de détection.
• Pur un mouvement frontal vers le détecteur, la portée de détection peut être fortement réduite (Fig. 10).

Garantie du fabricant

Les détecteurs de présence GROTHE GmbH sont fabriqués suivant une technique moderne et sont soumis à un contrôle de qualité à 100%. Si votre appareil devait malgré tout présenter un défaut, GROTHE GmbH accorde la garantie suivante.

1.) Notre garantie comprend la réparation ou la livraison d'un nouvel appareil si celui-ci présente de façon prouvable des défauts de fonctionnement ou de matériau.
2.) La garantie ne couvre pas l'usure normale ni les dommages de transport, pas plus que les dommages dus au non-respect des indications de montage ou à une installation incorrecte. La garantie perd automatiquement sa validité si l'appareil a été ouvert après avoir diagnostiqué un défaut.
3.) La durée de la garantie est de 24 mois à partir de la date d'achat de l'appareil par l'utilisateur final. Le respect du délai de garantie doit être prouvé par une preuve d'achat telle que facture, bon de livraison ou document similaire. Encas de défaut, veuillez envoyer l'appareil à l'adresse suivante avec une description du défaut.

Les critères de produit peuvent modifiés sans annonce précédente.

ATTENTION

Conformément à la norme EN60898-1, un disjoncteur de protection de circuit de 250 V AC / 10 A type C doit être installé en amont pour la résistance.

CARACTERISTIQUES TECHNIQUES

McGuard professional 120°	240° 360°
N° article:	9453094533	945319453494536	945329453594537
Domaine d'application: Maisons unifamiliales,Maisons enfiladevoies d'accès,Abri à voitures		Maisons unifamiliales,immeubles à appartments,bâtiments industriels,bâtiments public	Entrepôt,Halles,Garages souterrains
Dimensions H x L x P: 78 x 84 x 120 mm 78 x 84 x 120 mm 78 x 84 x 120 mm
Tension nominale: 220 - 240 V AC 220 - 240 V AC 220 - 240 V AC
Hauteur de montage: 2,5 - 3 m 2,5 - 3 m 2,5 - 3 m
Puissance de coupure:lampes à incandescence:Tubes flourescents:lampe économique:lampes à LED:	1100 W400 VA250 W200 W	1100 W400 VA250 W200 W	2200 W600 VA250 VA250 W
Angle de détection: 12 m x 120° 12 m x 240° 12 m x 360°
Luminosité de declenchment:	2 - 2000 LUX	2 - 2000 LUX	2 - 2000 LUX
Calibarge(temps, lux, sensibilité):	●	●	●
Sensibilité:	5 m - 12 m	5 m - 12 m	5 m - 12 m
Impulsion de courte durée:	●	●	●
Temporisation à l'arrêt:	3 Sek. - 20 Min.	3 Sek. - 20 Min.3 Sek. - 15 Min. (94536)	3 Sek. - 20 Min.3 Sek. - 15 Min. (94537)
Protection contre l'approche:	Rayon 1 m	Rayon 1 m	Rayon 1 m
Degré de protection:	IP 55	IP 55	IP 55
Accessoires (inclusif): Equerre demontage angulaire(Angles rentrantset Angles saillants)		Equerre demontage angulaire(Angles rentrantset Angles saillants)	Equerre demontage angulaire(Angles rentrantset Angles saillants)

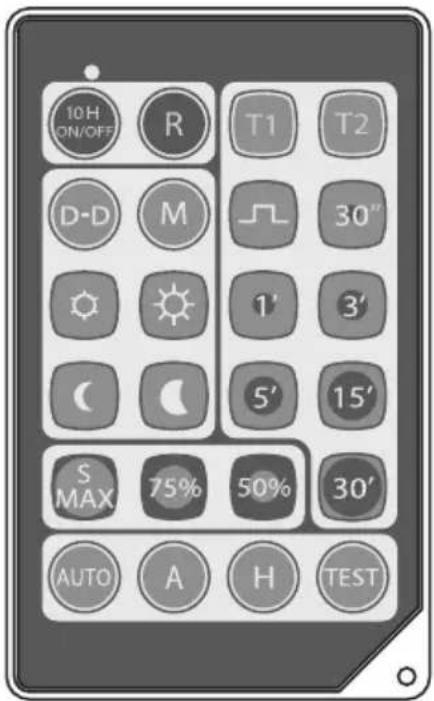

Programmation via télécommande

Description

Le modèle « McGuard IRFB » de télécommande à infrarouge est compatible avec les capteurs de mouvement « McGuard professional BM240lxx et BM360lxx ». Il facilite le réglage de différents paramètres et de fonctions spéciales. Offrant une portée approchant 6 m, une programmation rapide et précise devient possible sans outils ou échelle.

Fonctions clés

Appuyez une fois sur ce bouton pour activer le délai de marche pendant 10 HEURES. Appuyez à nouveau sur ce bouton pour activer le délai d'arrêt pendant 10 HEURES. Le mode AUTO reprend une fois le délai écoulé. La DEL PIR clignote deux fois à la réception du signal de la télécommande.

Appuyez une fois sur ce bouton pour dupliquer les derniers réglages Temps/Lux/Sens vers d'autres capteurs. Ensuite, le mode AUTO reprend. La DEL PIR clignote deux fois à la réception du signal de la télécommande.

Appuyez sur ce bouton pour accéder au mode Auto.

Appuyez sur ce bouton pour accéder au mode Alarme. La DEL PIR clignote deux fois à la réception du signal de la télécommande. Le réglage LUX est désactivé. La DEL PIR clignote en continu dans ce mode. En cas d'activation, l'éclairage clignote 30 s en accélérant au cours des 5 dernières secondes. Si le délai est inférieur à 30 s, l'éclairage clignote pendant la durée du délai. Si le délai est supérieur à 30 s, l'éclairage reste allumé durant tout le délai après les 30 s.

Appuyez sur ce bouton pour accéder au mode Vacances. La DEL PIR clignote deux fois à la réception du signal de la télécommande. Si le niveau de lumière ambiante est inférieur au réglage LUX, l'éclairage s'allume pendant 4 heures puis revient au mode Aléatoire (Marche ou arrêt pendant 5 min\~15 min de manière aléatoire) pendant 2 heures. Ensuite, le mode AUTO reprend. Ce cycle se répète tous les jours jusqu'à la sélection d'un autre mode de fonction.

Appuyez sur ce bouton pour accéder au mode Test. La DEL PIR clignote deux fois à la réception du signal de la télécommande. Dans les 5 min, TEMPS et LUX sont désactivés. À chaque déclenchement, l'éclairage s'allume 3 s. Une fois les 5 min écoulées, le mode AUTO reprend.

Appuyez sur ce bouton pour apprendre et enregistrer le niveau de lumière ambiante (de 5 à 200 LUX)..

Appuyez sur ce bouton pour débuter le réglage de la valeur du Temps 1.

Appuyez sur ce bouton pour débuter le réglage de la valeur du Temps 2.

30' Options de valeur des Temps 1 et 2.

Appuyez sur ce bouton pour choisir une impulsion courte pour le réglage des Temps 1 et 2. À chaque déclenchement, le signal de Marche 1 s et Arrêt 9 s est envoyé au relais. La DEL PIR est désactivée dans les 10 s.

Appuyez sur ce bouton pour accéder au mode Crépuscule/Aurore. Si le niveau de lumière ambiante est inférieur au réglage LUX, l'éclairage s'allume pendant 4 heures. Ensuite, le mode AUTO reprend. Ce cycle se répète tous les jours jusqu'à la sélection d'un autre mode.

Options de réglage Lux : grand soleil pour un niveau de lux maximum et petit soleil pour un niveau minimum.

Options de réglage de sensibilité : 75% et 50%.

Pile

Si l'état de la pile est normal, appuyez sur une touche quelconque de la télécommande et la DEL indicatrice clignote rapidement 0,2 s.

Les réglages Lux/Sens/T1/T2 sont modifiables dans tout mode de fonction sans devoir passer en mode AUTO. En l'occurrence, le dernier mode de fonction sélectionné reste inchangé pendant la modification de ces réglages.

Si l'état de la pile est normal, appuyez sur une touche quelconque de la télécommande et la DEL indicatrice clignote rapidement 2 s au maximum. C'est un rappel : vous devez changer la pile !
