Intitulé	Description
Type de produit	Tuyau d'arrosage
Longueur	50 mètres
Diamètre	1/2 pouce (12,5 mm)
Matériau	PVC renforcé
Pression maximale	8 bars
Température d'utilisation	-10°C à 60°C
Utilisation	Arrosage de jardins, nettoyage de surfaces extérieures
Maintenance	Rincer après utilisation, éviter de plier le tuyau
Sécurité	Ne pas utiliser sous pression excessive, vérifier les raccords
Garantie	2 ans
Compatibilité	Raccords standard de tuyaux d'arrosage

FOIRE AUX QUESTIONS - TO-7449555 Toolcraft

Comment réparer une fuite dans le tuyau d'arrosage Toolcraft TO-7449555 ?

Vérifiez d'abord si la fuite provient d'un raccord ou d'une fissure dans le tuyau. Pour les raccords, serrez les connexions. Si c'est une fissure, utilisez un ruban adhésif résistant à l'eau ou un kit de réparation pour tuyaux.

Le tuyau d'arrosage Toolcraft TO-7449555 se tord facilement. Que faire ?

Évitez de plier le tuyau lors de l'utilisation. Utilisez des enrouleurs de tuyau pour éviter les nœuds et les torsions. Si le problème persiste, envisagez de remplacer le tuyau par un modèle plus flexible.

Comment nettoyer le tuyau d'arrosage Toolcraft TO-7449555 ?

Pour nettoyer le tuyau, rincez-le à l'eau claire après chaque utilisation. Pour un nettoyage en profondeur, utilisez une solution de savon doux et une brosse souple, puis rincez abondamment.

Quelle est la température maximale que le tuyau d'arrosage peut supporter ?

Le tuyau Toolcraft TO-7449555 peut généralement supporter des températures jusqu'à 60 °C. Évitez de l'exposer à des températures supérieures pour prolonger sa durée de vie.

Comment stocker correctement le tuyau d'arrosage Toolcraft TO-7449555 ?

Enroulez le tuyau correctement sans le plier et rangez-le dans un endroit frais et sec, à l'abri des rayons directs du soleil. Utilisez un enrouleur de tuyau pour éviter les nœuds.

Le tuyau d'arrosage Toolcraft TO-7449555 est compatible avec quel type de robinet ?

Le tuyau est généralement compatible avec les robinets standard de jardin de 1 pouce (25 mm). Assurez-vous d'utiliser un adaptateur si votre robinet a une taille différente.

Que faire si le tuyau d'arrosage Toolcraft TO-7449555 ne s'étend pas correctement ?

Assurez-vous que le tuyau est complètement déployé et qu'il n'y a pas de nœuds ou de torsions. Vérifiez également que la pression de l'eau est suffisante pour faire fonctionner le tuyau correctement.

MODE D'EMPLOI TO-7449555 Toolcraft

Chère cliente, cher client, Nous vous remercions de l'achat du présent produit. Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Andemaintenirleproduitdanssonétatactueletd'assurerunfonctionnementsansrisques,l'utilisateuresttenude suivre les instructions contenues dans le présent mode d'emploi ! Le présent mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Prêtez-y attention, notamment lorsque le produit sera transmisàunetiercepersonne.Conservezdoncleprésentmoded'emploiandepouvoirleconsulterà tout moment. Pour toute question technique, veuillez vous adresser à: France (email) : [e-mail] Suisse : www.conrad.ch

2. Explication des symboles

Le symbole de l'éclair dans un triangle est utilisé pour indiquer un danger pour votre santé, par ex. comme un choc électrique. Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées. Lesymboledelaècheprécèdelesconseilsetremarquesspéciquesàl'utilisation. Le produit doit être installé et utilisé uniquement à l'intérieur de locaux secs et clos. Le produit ne doit jamais être humide ou mouillé : il y a danger de mort par électrocution ! Ce symbole vous rappelle que vous devez lire le mode d'emploi de l'appareil.26

3. Utilisation prévue

L'enrouleur pour tuyau d'air comprimé n'est prévu que pour être utilisé avec un tuyau d'air comprimé. Le produit n'est pas conçu pour être utilisé dans des conditions explosives. L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est interdite. Éviter impérativement tout contact avec l'humidité, par ex. dans la salle de bains, etc. Pourdesraisonsdesécurité,toutetransformationet/oumodicationduproduitestinterdite.Sivousutilisezleproduit àd'autresnsquecellesdécritesprécédemment,celarisqued'endommagerleproduit.Deplus,uneutilisation inadéquate peut provoquer des dangers. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

4. Contenu d'emballage

• Enrouleur pour tuyau d'air comprimé

• Tuyau de raccordement

• Mode d'emploi Mode d'emploi actualisé Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

5. Caractéristiques et fonctions

• Boîtier métallique solide

• Arrêt du tuyau réglable

• Avec guidage de tuyau

• Bras de guidage réglable27

6. Consignes de sécurité

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée. a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour enfants.

• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses,d'humiditéélevée,d'eau,degazinammables,devapeursetdesolvants.

• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le d'une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit : - présente des traces de dommages visibles, - ne fonctionne plus comme il devrait, - a été stocké pour une période prolongée dans des conditions défavorables ou bien - a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.

• Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.

• En cas de doutes concernant le mode de fonctionnement, la sécurité ou encore le raccordement de l'appareil, adressez-vous à un technicien spécialisé.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.28 b) Personnes et produit

• Pour les travaux avec des appareils à air comprimé, utilisez des équipements de protection tels que des lunettes de protection, des protections auditives, des chaussures de sécurité, etc.

• Il est interdit de faire fonctionner le produit sans utiliser des dispositifs de protection. Le démontage des dispositifs de protection ou leur lise hors service n'est pas autorisé.

• Il est interdit d'utiliser des outils qui ne sont pas adaptés à un usage au niveau des connexions.

• Ne laissez jamais le produit sans surveillance, surtout pas lorsque des enfants sont à proximité. Ne quitter pas votre poste de travail !

• N'utilisez pas le produit avant de l'avoir installé correctement installé et en toute sécurité. Faites-le fonctionner, s'il a été installé conformément aux exigences de ce mode d'emploi !

• Les risques pour la santé et les risques de blessure peuvent être minimisés si les règles de sécurité sont respectées. Le produit doit être correctement réparé et entretenu. Le produit doit être, autant que possible,utiliséparunpersonnelforméetqualiéetsonutilisationdoittoujoursêtreconformeaux règles d'utilisation.29

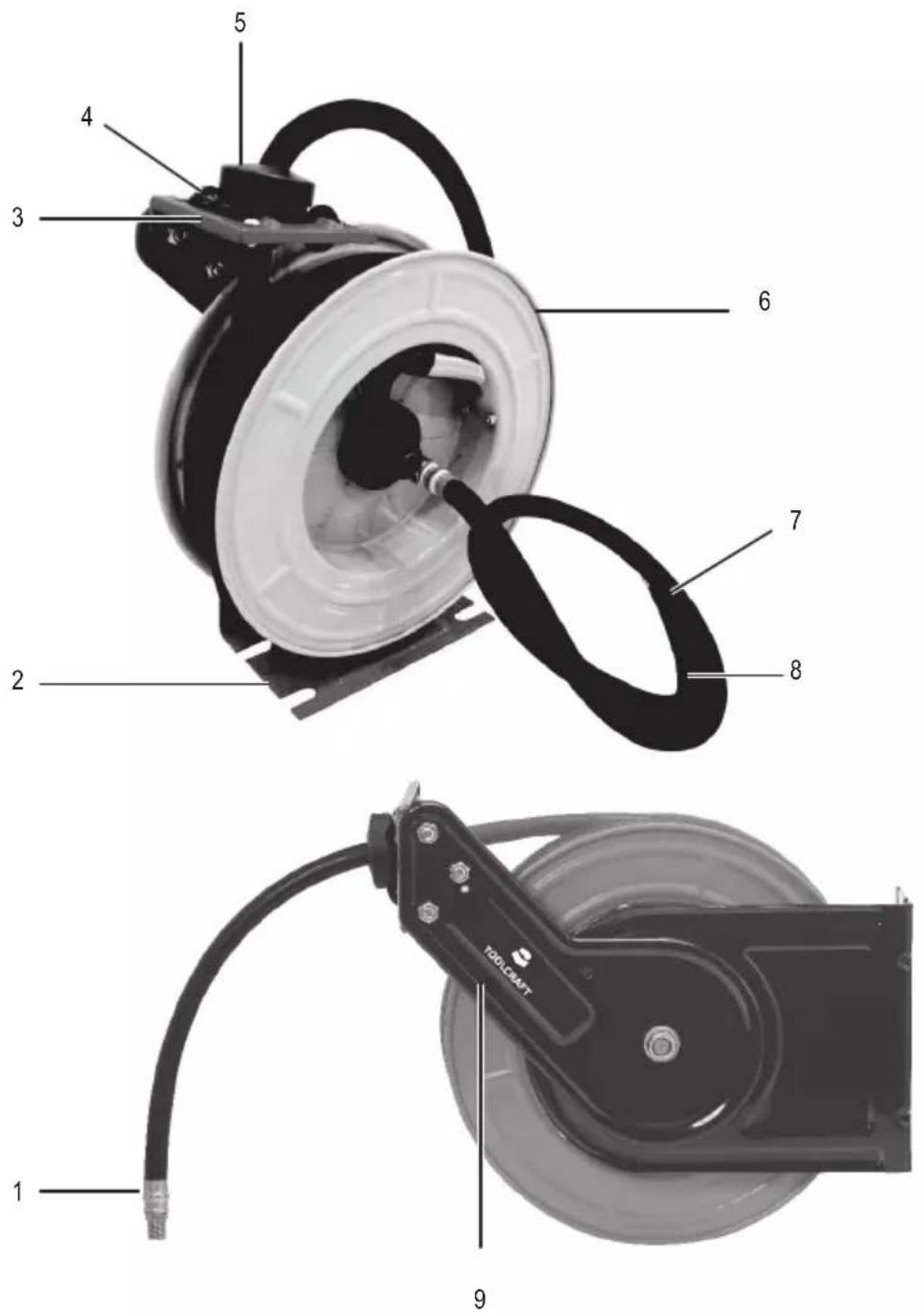

7. Éléments de fonctionnement

1 Raccord mâle 1/4" 2Basedexation 3 Unité d'arrêt du tuyau 4 Galets de guidage du tuyau 5 Anneau d'arrêt du tuyau 6 Dévidoir 7 Raccord femelle 1/4" 8 Tuyau d'alimentation 9 Bras de guidage30

8. Préparation au montage

Lisez la section « Consignes de sécurité » ! Déterminez un emplacement de montage approprié. Veuillez respecter à cet effet les considérations suivantes :

• L'enrouleur pour tuyau d'air comprimé n'est pas destiné à être installé dans des conditions potentiellement explosives, par exemple dans les entrepôts avec des solvants.

• Installezleproduitàproximitéd'unearrivéed'aircompriméouunappareilavecuneconnexion1/4"(letageen pouce). Gabarit de perçage Voustrouverezlegabaritdeperçageaveclesbonnesdimensionspermettantdedénirlespositionsdestrousde xationdansl'annexedecemoded'emploi.

Lire attentivement les informations de la section « Préparation au montage ». Lors du vissage ou de la création de trous, faites attention à ne pas toucher des câbles ou des conduites (notamment des canalisations) passant dans le mur. a) Installation de la base de xation

• L'enrouleurpourtuyaud'aircomprimépeutêtremontéaveclabasedexation(2)surdesmurs,descolonnes, au sol ou au plafond. Vous pouvez utiliser l'enrouleur pour tuyau d'air comprimé sur différentes surfaces comme par exemple des briques, du béton, des constructions en acier dans les ateliers ou des composants en bois sufsammentportants.

• Notez lors du perçage que des composants portants statiques, tels que des dalles de plafond, ne soient pas affaiblis de manière excessive.

• Orientez-vous,lorsquevousdénissezexactementlesdimensionsdestrousdeperçage,grâceauxdimensions présentes sur le gabarit de perçage en papier fourni ou utilisez simplement le gabarit de perçage. L'échelle du gabaritestde1:1.Ilvouspermetdedénirlapositiondestrousdeperçage.

• Lors du perçage, veillez à bien respecter l'intervalle entre les trous. La représentation schématique présente sur le gabaritdeperçagevousindiqueladispositionetlesécartsnécessairesdesquatrevisdexation.

• Dessinez les quatre trous de perçage selon les dimensions indiquées en millimètres (mm) et transférez-les directementàpartirdugabaritenpapierplacécorrectementàl'horizontalsurlasurfacedexation.Percezd'abord légèrement les quatre points centraux du motif en croix du gabarit de perçage avec un crayon de papier. Placez le gabaritdeperçagejustesurlasurfacedexationetmarquezlescentresdestrousdeperçageàtraverslestrous que vous venez de faire.31

• Percezlestrousdexationavecuneperceuseetunforetcorrespondant.Encasdesurfacesminérales,utilisezun foretencarbure,encasdesurfacesmétalliquesouenbois,desfortsmétalliquessufsent.

• Enfonctiondelasurfacedexation,utilisezdeschevillespourlesmursenpierre.Surunesurfaceenbois,vous pouvezdirectementvisseravecdesvisàboissufsammentgrandes.Cependant,lorsdumontage,vousdevriez percer au préalable des trous sur le bois pour les vis à bois. Percez un trou de base correspondant plus petit, anquelavisàboissoitbienserréeetnepuissepasglisser.Leschevillesnesontpasnécessairesdanscecas (montage sur du bois).

• Encasdesurfacesdexationenmétal,percez,sipossible,destroustraversantsetvisseravecdesvisàmétaux etdesécrous.Sicen'estpaspossible,vouspouvezpercerdestrousborgnesetchoisirleletage.

• Placez le cas échéant la cheville dans les trous percés et vissez ensuite avec des vis adaptées. Ou vissez directement dans le bois ou le métal.

• Danstouslescas,utilisezdesrondellesquicouvrentleslanguettesdemontageallongéesdelabasedexation entoutesécuritéetquitransfèrentlaforcedexationsurunesurfaceassezgrande.

• Lematérieldexationdecetenrouleurpourtuyaud'aircomprimén'estpasfourniavecdeproduit.Procurez-vous dumatérieldexationadapté(visetchevilles)séparément.

• Pourlaxation,veuillezutiliserdesvisayantundiamètred'aumoins10mmetunelongueurd'environ60mm pour les surfaces de montage minérales. Lors du vissage sur des surfaces en métal (de l'acier principalement) desvismécaniquesd'environ25mmdelongavecdesxationsletéessufsent.Lorsduvissagedansdestrous traversants,utilisezdesvisavecunemargesufsante,desortequel'écroupuisseêtresufsammentvissésurle letage.Sil'accrochagenesefaitquesurquelqueslets,ilexisteundangerqueleletagesedésengageetque la connexion soit perdue. b) Raccordement de l'alimentation en air comprimé

• Après l'installation de l'enrouleur pour tuyau d'air comprimé, connectez l'arrivée d'air comprimé (entrée) à une alimentation d'air comprimé aux dimensions adaptées (1/4").

• Souvenez-vous d'installer un robinet d'arrêt au niveau de l'arrivée de l'air comprimé, pour pouvoir couper l'arrivée d'air comprimé vers le compresseur à tout moment, si vous devez effectuer des travaux de réglage et de maintenance sur l'enrouleur pour tuyau d'air comprimé ou si vous ne l'utilisez pas.

a) Déroulement et sortie du tuyau

• Tirez le tuyau à la longueur souhaitée et laissez un morceau s'enclencher grâce à la force du ressort.

• Si la bobine du tuyau ne s'enclenche pas, tirez sur le tuyau un peu plus et essayez de nouveau jusqu'à ce que le ressort rétracte lentement le tuyau. Répétez cette procédure jusqu'à ce que la bobine du tuyau se bloque à la position souhaitée ou que l'extrémité du tuyau soit atteinte. Si le tuyau est déroulé complètement, ne continuez pas à tirer dessus, car le tuyau pourrait s'arracher et l'extrémité arrachée du tuyau pourrait frapper des personnes se trouvant à proximité. Ce serait très dangereux et cela pourrait même provoquer des blessures.32 b) Enroulement et rentrée du tuyau

• Tirez légèrement le tuyau jusqu'à ce que le blocage se desserre. Puis, laissez le tuyau s'enrouler lentement. Guidez lentement le tuyau avec la main jusqu'à ce qu'il soit entièrement enroulé dans l'enrouleur. Si le tuyau est libéré au cours de l'enroulement, l'extrémité du tuyau peut devenir incontrôlable en rentrant rapidement dans l'enrouleur. Vous, ainsi que d'autres personnes, pourriez être ainsi blessés ou des biens pourraient être endommagés. Ne laissez donc pas le tuyau se relâcher, mais guidez l'extrémité du tuyau maintenue tendue le plus possible jusqu'à ce qu'elle soit complètement enroulée. c) Réglages du produit Débranchez l'enrouleur pour tuyau d'air comprimé de l'alimentation d'air comprimé avant tous travaux de réglage, d'entretien et de réparation ! Réglage de la longueur du tuyau

• Vous pouvez régler en continu la longueur de déroulement du tuyau (arrêt du tuyau) sur différentes longueurs.

• Desserrez avec précaution les deux vis situées sur l'anneau d'arrêt du tuyau (5) à l'aide d'un tournevis adapté. Retirezle tuyaudu guideet faitesglisser l'anneaud'arrêt dutuyau àla positionde lalongueur dérouléexe souhaitée.

• Revisser fermement les deux vis.

• Letuyaud'arrêtempêchedetirerplussurletuyau,desortequ'unelongueurxedetuyauesttoujoursdéroulée. Modication de la position du bras de guidage

• La position du bras de guidage (9) est réglable par paliers de 90°. Vous pouvez ainsi régler le guidage du tuyau parallèle ou incliné par rapport au mur, au sol ou au plafond.

• Pourcela,dévissezl'écrouà6pans,aveclequellebrasdeguidageestxéàlabasedexation(2),àl'aided'une clé à molette appropriée et dirigez l'arbre de guidage dans la position souhaitée en le faisant tourner. Fixez à nouveau le bras de guidage dans la position souhaitée en serrant l'écrou à 6 pans avec la clé à molette. Réglage de la force du ressort En réglant la force de ressort, vous pouvez ajuster individuellement la force utilisée pour le rembobinage du tuyau. Cela augmente ou réduit la force nécessaire à l'utilisateur, pour dérouler ou enrouler le tuyau. ATTENTION : Lors du réglage, maintenez toujours fermement le dévidoir (6). Ne le laissez pas partir soudainement !

• Retirez l'anneau d'arrêt du tuyau (5) en dévissant les deux vis avec précaution à l'aide d'un tournevis adapté.

• Tirez avec précaution sur l'extrémité du tuyau sur les galets de guidage du système de guidage du tuyau. Réduction ou augmentation de la force du ressort

• Tourner le bouton du dévidoir dans le sens antihoraire (vu du côté de l'alimentation du tuyau) réduit la force du ressort.33

• Tourner le bouton du dévidoir dans le sens horaire (vu du côté de l'alimentation du tuyau) augmente la force du ressort.

• Aprèsleréglagedelaforcederessort,tirezl'extrémitédutuyauvialesgaletsdeguidagedutuyau(4)etxezà nouveau l'anneau d'arrêt du tuyau (5) en serrant fermement. Ce n'est qu'à ce moment que vous pouvez relâcher le dévidoir !

• Le produit nécessite relativement peu d'entretien et ne contient que peu de pièces qui doivent être entretenues. Les réparations ne doivent être effectuées que par des spécialistes !

• Maintenez le tuyau propre et exempt de poussière, pour assurer le bon fonctionnement du produit.

• Nettoyezlasurfacedesgaletsdeguidagepouréliminerlasaletéaccumulée.Vériezrégulièrementlesrobinetsà larecherchedepiècesdesserrées,defuites,dessuresoudedommages.

• Vériezdetempsentempsd'ilyadesxationsdesserréesetdesdommages.

12. Suppression d'erreurs

Débranchez l'enrouleur pour tuyau d'air comprimé de l'alimentation d'air comprimé avant tous travaux de réglage, d'entretien et de réparation ! Problème Cause possible Dépannage Le tuyau ne se rembobine pas complètement.

• Le tuyau a été enroulé trop rapidement.

• Le tuyau n'a pas été enroulé de manière uniforme.

• La tension du ressort est trop faible.

• Le tuyau de remplacement utilisé est trop lourd.

• L'anneau d'arrêt du tuyau (5) est déréglé.

• Enroulez le tuyau uniformément et lentement !

• Enroulez le tuyau uniformément

• Utilisez un nouveau ressort.

• Utilisez un tuyau de rechange avec un poids adapté.

• Assurez-vous l'anneau d'arrêt du tuyau soit dans la bonne position.34 Problème Cause possible Dépannage Le système de blocage ne s'enclenche pas.

• L'enrouleur de tuyau n'a pas été correctement monté.

• Le tuyau est relâché trop vite.

• Le système interne de blocage est peut-être endommagé.

• Vériezsil'installationaétéfaite correctement. Voir la section « 9. montage ».

• Puis, laissez partir le tuyau lentement en le contrôlant.

• Remplacez le système de blocage interne avec un nouveau De l'air s'échappe d'une fuite.

• Le tuyau est endommagé.

• Le joint du bouton rotatif est probablement périmé.

• Un collier de serrage n'est pas serré correctement.

• Faites remplacer le joint du bouton rotatif par un professionnel.

• Remplacez le collier de serrage ou serrez-le.

13. Entretien et nettoyage

N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.

• Pour le nettoyage du tuyau d'air, utilisez uniquement un détergent doux.

• Pour le nettoyage du cadre et de la bobine du produit, utilisez un chiffon sec et non pelucheux.

14. Élimination des déchets

Enndevie,éliminezl'appareilconformémentauxdispositionslégalesenvigueur. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.35

15. Caractéristiques techniques
