TO-7449555 - Gartenschlauch Toolcraft - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftschlauch-Aufroller
Marke	Toolcraft
Modell	TO-7449555
Referenzen	Bestell-Nr. 2483185 (Schlauch 15 m) und 2498122 (Schlauch 10 m)
Gehäusematerial	Stahl
Schlauchmaterial	PVC + Gummi
Abmessungen (B x T x H)	37 x 17 x 40 cm (Modell 15 m)
Gewicht	8,9 kg (Modell 15 m)
Arbeitsdruck	10 bar
Mindestberstdruck	40 bar
Durchmesser Auslassschlauch	3/8"; innen 9 mm, außen 16 mm (Modell 15 m)
Länge Auslassschlauch	10 m oder 15 m je nach Modell
Länge Einlassschlauch	1 m
Anschlussgewinde	1/4" BSP (British Standard Pipe)
Betriebsbedingungen	-5 bis +45 °C, 20-80 % RF (nicht kondensierend)
Hauptfunktionen	Stabiles Metallgehäuse, einstellbarer Schlauchstopper, Schlauchführung, einstellbarer Führungsarm (90°-Raster), einstellbare Federkraft, automatischer Rücklauf
Montage	An Wand, Stütze, Boden oder Decke; Befestigungsmaterial nicht enthalten (Schrauben Ø10 mm min.)
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Schutzausrüstung tragen (Schutzbrille, Gehörschutz); nicht im Freien oder in explosionsgefährdeter Umgebung verwenden; Bedienungsanleitung lesen
Ersatzteile und Reparierbarkeit	Reparaturen nur durch Fachpersonal; verfügbare Teile: Ersatzschlauch, Feder, Dichtungen, Stopperring
Lieferumfang	Aufroller, Anschlussschlauch, Bedienungsanleitung, Bohrschablone
Allgemeine Informationen	Kostenlose PDF-Anleitung auf notice-facile.com; kostenloser Download

Häufig gestellte Fragen - TO-7449555 Toolcraft

Wie installiere ich den Druckluftschlauch-Aufroller an einer Wand?

Verwenden Sie die mitgelieferte Bohrschablone, um die Löcher zu markieren. Bohren Sie mit einem geeigneten Bohrer (Hartmetall für Mauerwerk, Metall für Stahl). Befestigen Sie die Montagebasis mit Schrauben von mindestens 10 mm Durchmesser und ggf. Dübeln. Das Befestigungsmaterial ist nicht im Lieferumfang enthalten.

Wie stelle ich die Ausrolllänge des Schlauchs ein?

Lösen Sie die beiden Schrauben des Schlauchstopperrings (5) mit einem Schraubendreher, schieben Sie den Ring in die gewünschte Position und ziehen Sie die Schrauben wieder fest. Die Sperre verhindert, dass der Schlauch über diese Länge hinaus gezogen wird.

Wie wird der Schlauch automatisch aufgerollt?

Ziehen Sie leicht am Schlauch, um die Sperre zu lösen, und lassen Sie ihn dann langsam aufrollen, indem Sie den Schlauch mit der Hand führen. Lassen Sie das Ende niemals abrupt los, um Verletzungen zu vermeiden.

Welchen maximalen Druck hält der Schlauch aus?

Der Arbeitsdruck beträgt 10 bar und der Mindestberstdruck 40 bar. Überschreiten Sie diese Werte nicht, um Schäden oder Verletzungen zu vermeiden.

Kann ich diesen Aufroller im Freien verwenden?

Nein, die Verwendung ist nur in trockenen Innenräumen gestattet. Die Verwendung im Freien oder in feuchter Umgebung ist nicht zulässig, um elektrische Risiken und Korrosion zu vermeiden.

Wie stelle ich die Rückholkraft der Feder ein?

Entfernen Sie den Schlauchstopperring, ziehen Sie den Schlauch von den Rollen, drehen Sie dann den Knopf der Aufrollvorrichtung im Uhrzeigersinn, um die Kraft zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu verringern. Halten Sie die Aufrollvorrichtung während der Einstellung fest.

Was tun, wenn sich der Schlauch nicht vollständig aufrollt?

Stellen Sie sicher, dass der Schlauch gleichmäßig und langsam aufgerollt wird. Besteht das Problem weiter, kann die Federkraft zu schwach sein (erhöhen) oder der Stopperring falsch positioniert sein. Konsultieren Sie die Fehlertabelle in der Anleitung.

Wie pflege ich den Aufroller?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Überprüfen Sie regelmäßig die Befestigungen auf Dichtigkeit, Risse oder lose Teile. Keine aggressiven chemischen Reinigungsmittel verwenden.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung ist im Lieferumfang enthalten. Sie können sie auch kostenlos als PDF auf der Website notice-facile.com herunterladen, indem Sie nach dem Modell Toolcraft TO-7449555 suchen.

Welche Schraubendurchmesser werden für die Wandmontage benötigt?

Verwenden Sie Schrauben mit einem Durchmesser von mindestens 10 mm. Für mineralische Oberflächen wird eine Länge von ca. 60 mm empfohlen, für Metall ca. 25 mm. Bei Steinwänden sind Dübel erforderlich.

BEDIENUNGSANLEITUNG TO-7449555 Toolcraft

D Bedienungsanleitung

Druckluft-Schlauchaufroller 10 m Druckluft-Schlauchaufroller 15 m

Best.-Nr. 2483185

Best.-Nr. 2498122 Seite 2 - 13

1. Einführung ....3
2. Symbol-Erklärung ....3
3. Bestimmungsgemäße Verwendung....4
4. Lieferumfang....4
5. Merkmale und Funktionen ....4
6. Sicherheitshinweise....5

a) Allgemein....5
b) Personen und Produkt....5

1. Bedienelemente....7
2. Vorbereitungen zur Montage 8
3. Montage....8

a) Installation der Grundhalterung 8
b) Verbinden der Druckluftzufuhr....9

1. Inbetriebnahme....9

a) Schlauch abrollen und herausziehen 9
b) Schlauch aufrollen und einziehen....10
c) Einstellungen am Produkt....10

1. Wartung 11
2. Fehlerbehebung.... 11
3. Pflege und Reinigung 12
4. Entsorgung 12
5. Technische Daten 13

a) Best.-Nr. 2498122....13
b) Best.-Nr. 2483185....13

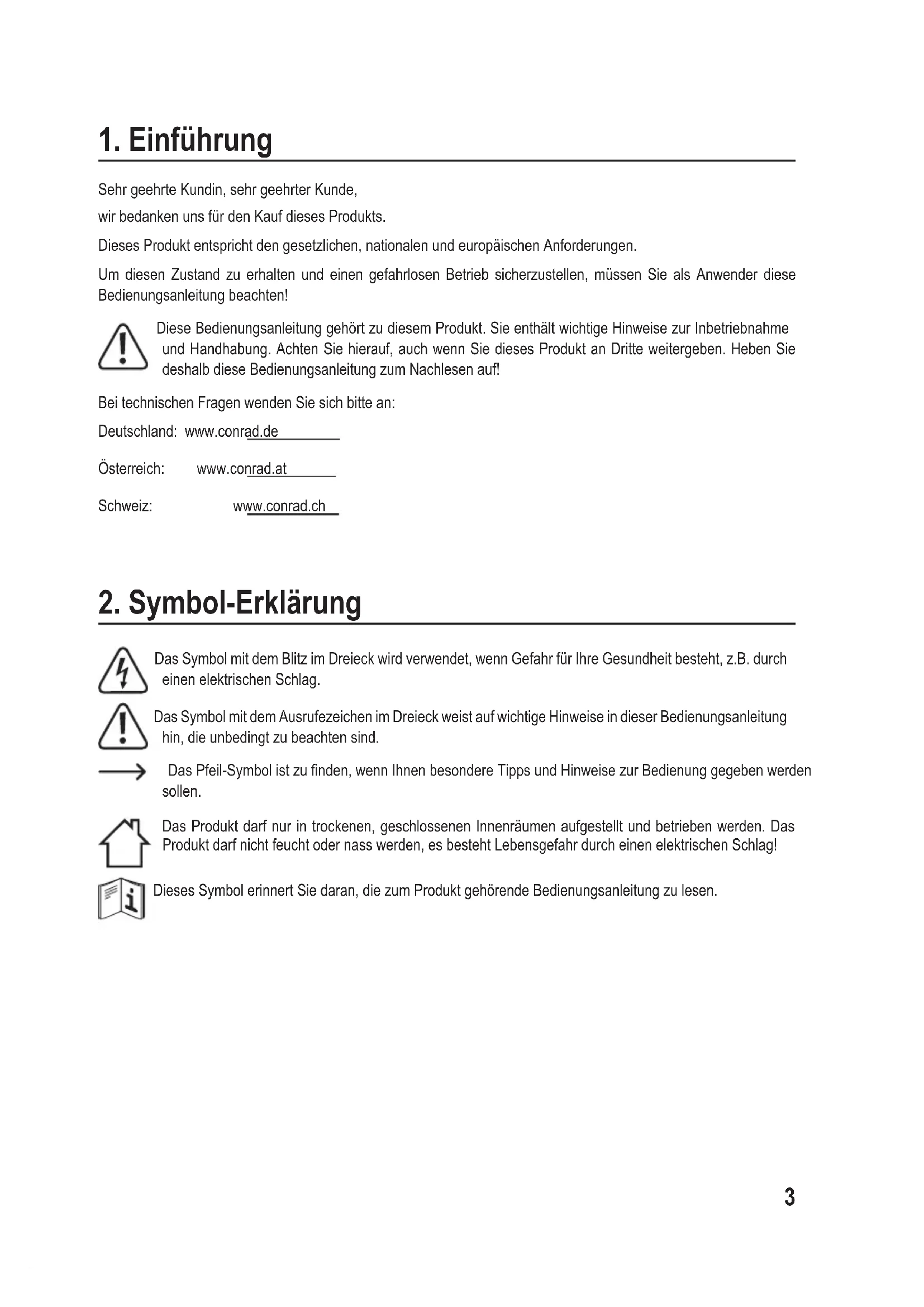

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen aufgestellt und betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht Lebensgefahr durch einen elektrischen Schlag!

Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanleitung zu lesen.

3. Bestimmungsgemäße Verwendung

Der Druckluft-Schlauchaufroller ist ausschließlich zur Verwendung mit Druckluft bestimmt. Das Produkt ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Druckluft-Schlauchaufroller
• Anschlussschlauch
• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• Stabiles Metallgehäuse
• Einstellbare Schlaucharretierung
• Mit Schlauchführung
• Verstellbarer Führungsarm

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

- Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Personen und Produkt

• Benutzen Sie bei Arbeiten mit Druckluftgeräten geeignete Schutzausrüstung wie z.B. Schutzbrille, Gehörschutz, Sicherheitsschuhe, etc.
• Der Betrieb des Produkts ohne die vorhandenen Schutzvorrichtungen ist unzulässig. Die Demontage der Schutzvorrichtungen oder deren Außerbetriebsetzen ist nicht gestattet.
• Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch an den Anschlüssen geeignet sind.

• Lassen Sie das Produkt nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind. Verlassen Sie Ihren Arbeitsplatz nicht!
• Verwenden Sie das Produkt nicht bervor Sie es ordnungsgemäß und fest installiert haben. Nehmen Sie es erst in Betrieb, wenn es nach den Maßgaben dieser Bedienungsanleitung installiert worden ist!
• Gesundheitliche Risiken und Verletzungsrisiken können minimiert werden, wenn Sicherheitsbestimmungen beachtet werden. Das Produkt muss ordentlich gewartet werden. Die Bedienung des Produktes sollte, wann immer möglich, durch entsprechend geschultes Fachpersonal und immer bestimmungsgemäß erfolgen.

7. Bedienelemente

1 Kupplungsstück 1/4" 2 Grundhalterung 3 Schlauchstopp Einheit
4 Schlauchführungsrollen 5 Schlauchstopp-Ring 6 Schlauchtrommel
7 Stecknippel Kupplung 1/4" 8 Zuleitungsschlauch 9 Führungsarm

8. Vorbereitungen zur Montage

Beachten Sie das Kapitel „Sicherheitshinweise“!

Bestimmen Sie einen geeigneten Montageort. Beachten Sie dabei die folgenden Überlegungen:

• Der Druckluft-Schlauchaufroller ist nicht für die Installation unter explosionsgefährlichen Bedingungen, z.B. in Lagerräumen mit Lösungsmitteln, bestimmt.
• Installieren Sie das Produkt in der Nähe eines Druckluftanschlusses oder Gerätes mit passendem 1/4“ Anschluss (Zollgewinde).

Bohrschablone

Die passende Bohrschablone mit den richtigen Maßen zum Festlegen der Positionen der Befestigungsbohrungen finden Sie im Anhang zu dieser Bedienungsanleitung.

9. Montage

Beachten Sie die Informationen im Kapitel „Vorbereitungen zur Montage“!

Achten Sie darauf, dass beim Herstellen von Montagelöchern bzw. beim Festschrauben keine vorhandenen Kabel oder Leitungen (auch Wasserleitungen) beschädigt werden.

a) Installation der Grundhalterung

• Der Druckluft-Schlauchaufroller kann mit der Grundhalterung (2) an Wänden, an Säulen, am Boden oder an der Decke montiert werden. Sie können den Druckluft-Schlauchaufroller auf verschiedenen Untergründen wie z.B. Ziegel, Beton, Stahlkonstruktionen in Werkstätten oder an ausreichend tragfähigen Holzbauteilen montieren.
• Beachten Sie beim Bohren, dass statisch tragende Bauteile wie z. B. Deckenstützen nicht über Gebühr geschwächt werden.
• Orientieren Sie sich bei der maßgenauen Herstellung der Bohrlöcher an den Maßen in der Darstellung auf der mitgelieferten Bohrschablone aus Papier oder verwenden Sie am einfachsten die Bohrschablone selbst. Der Maßstab der Schablone ist 1:1 und sie dient zum leichten Festlegen der Positionen der Bohrlöcher.
• Achten Sie beim Bohren der Löcher auf die richtigen Abstände. Die schematische Darstellung auf der Bohrschablone zeigt Ihnen die Anordnung und die notwendigen Abstände der vier Befestigungschrauben.

• Zeichnen Sie die vier Bohrlöcher nach den in Millimeter (mm) angegebenen Maßen an, oder übertragen sie direkt von der korrekt und waagerecht ausgerichteten Papierschablone auf den Befestigungsuntergrund. Durchstechen Sie erst leicht die vier Mittelpunkte der Fadenkreuze der Bohrschablone mit einem Bleistift. Positionieren Sie die Bohrschablone gerade auf der Befestigungsoberfläche und markieren die Mittelpunkte der Bohrlöcher durch die so vorgestochenen Löcher.

• Bohren Sie die Befestigungslöcher mit einer Bohrmaschine und einem entsprechenden Bohrer. Bei mineralischen Untergründen verwenden Sie Hartmetallbohrer, bei metallischen oder Holzuntergründen genügen Metallbohrer.

• Je nach Befestigungsuntergrund verwenden Sie Dübel bei Steinwänden. Auf hölzernem Untergrund können Sie direkt mit ausreichend großen Holzschrauben verschrauben. Sie sollten jedoch auch bei der Montage auf Holz Löcher für die Holzschrauben vorbohren. Bohren Sie das Kernloch entsprechend kleiner, damit die Holzschraube fest sitzt und sich nicht lockern kann. Die Dübel sind in diesem Fall (Befestigung auf Holz) nicht erforderlich.
• Bei Befestigungsuntergründen aus Metall bohren Sie, soweit möglich, entweder Durchgangslöcher und verschrauben mit Maschinenschrauben und Muttern. Sollte dies nicht möglich sein, können Sie Sacklöcher bohren und Gewinde einscheiden.
• Setzen Sie ggf. die Dübel in die gebohrten Löcher ein und verschrauben danach mit geeigneten Schrauben. Oder verschrauben Sie direkt in in Holz oder Metal.
• Verwenden Sie in allen Fällen Unterlegscheiben, die die länglichen Befestigungslaschen der Grundhalterung sicher überdecken und die Befestigungskraft auf eine ausreichende große Fläche übertragen.
• Das Befestigungsmaterial für diesen Druckluft-Schlauchaufroller ist nicht im Lieferumfang dieses Produktes enthalten. Erwerben Sie geeignetes Befestigungsmaterial (Schrauben und Dübel) separat zu diesem Produkt.
• Zur Befestigung verwenden Sie bitte Schrauben mit einem Durchmesser von mindestens 10 mm und einer Länge von ca. 60 mm in mineralischen Befestigungsuntergründen. Beim Verschrauben auf Metalluntergründen (meist Baustahl) reichen Maschinenschrauben von ca. 25 mm Länge bei Gewindebefestigung. Beim Anschrauben in Durchgangsbohrungen verwenden Sie Schrauben mit ausreichendem Überstand, so dass die Mutter ausreichend auf das Gewinde aufgeschraubt werden kann. Greifen nur wenige Gewindegänge, besteht die Gefahr, dass das Gewinde ausreißt und sich die Verbindung löst.

b) Verbinden der Druckluftzufuhr

• Nach der Installation des Druckluft-Schlauchaufrollers verbinden Sie den Druckluftanschluss (Eingang) mit einer Druckluftversorgung passender Abmessungen (1/4“).
• Bedenken Sie einen Absperrhahn in den Druckluftanschluss einzubauen, um den Druckanschlussschlauch zum Kompressor hin jederzeit sicher absperren zu können, wenn Sie Einstell- und Wartungsarbeiten am Druckluft-Schlauchaufroller durchführen müssen oder ihn nicht benutzen.

10. Inbetriebnahme

a) Schlauch abrollen und herausziehen

• Ziehen Sie den Schlauch bis zur gewünschten Länge heraus und lassen ihn sich zum Einrasten langsam durch die Federkraft ein Stück zurückziehen.
• Wenn die Schlauchrolle nicht gleich einrastet, ziehen Sie den Schlauch noch etwas weiter heraus und versuchen es erneut, bis die Feder den Schlauch wieder langsam zurückzieht. Wiederholen Sie diesen Vorgang bis die Schlauchrolle in der gewünschten Position arretiert ist, oder das Schlauchende erreicht ist.

Wenn der Schlauch in voller Länge ausgerollt ist, ziehen Sie nicht mit Gewalt weiter, da der Schlauch dadurch abreißen kann und das abgerissene Schlauchende beim Abreißen umstehende Personen treffen kann. Dies wäre sehr gefährlich und kann sogar zu Verletzungen führen.

b) Schlauch aufrollen und einziehen

- Ziehen Sie den Schlauch etwas heraus bis die Arretierung gelöst wird. Lassen Sie den Schlauch danach langsam einrollen. Führen Sie den Schlauch mit der Hand langsam zur Aufrolleinheit bis er vollständig aufgerollt ist.

Wird der Schlauch während des Aufrollens losgelassen, kann das Schlauchende unkontrolliert zur Aufrolleinheit zurückschnellen. Sie selbst und andere Personen können dadurch verletzt oder Gegenstände beschädigt werden. Lassen Sie demzufolge den Schlauch beim Aufrollen nicht los, sondern führen das Schlauchende immer kontrolliert möglichst straff gehalten zur Aufrolleinheit zurück.

c) Einstellungen am Produkt

Trennen Sie den Druckluft-Schlauchaufroller vor jeder Art von Einstell-, Wartungs-, und Reparaturarbeiten unbedingt von der Druckluftzufuhr!

Schlauchlänge einstellen

• Sie können die feste Ausziehlänge des Schlauches (Schlauchstopp) auf verschiedene Längen stufenlos einstellen.
• Lösen Sie die beiden Schrauben am Schlauchstopp-Ring (5) vorsichtig mit einem passenden Schraubenzieher. Ziehen Sie den Schlauch aus der Führung und schieben den Schlauchstopp-Ring an die Stelle der gewünschten festen Ausziehlänge.
• Schrauben Sie die beiden Schrauben wieder fest.
• Der Schlauchstopp verhindert dann das weitere Zurückziehen des Schlauchs, so dass immer eine fixe Länge ausgerollt bleibt.

Stellung des Führungsarms ändern

• Die Position des Führungsarms (9) ist in 90° Schritten einstellbar. Damit können Sie parallel oder abgewinkelt zur Wand-, Boden- oder Deckenmontage die Schlauchführung einstellen
• Lösen Sie dazu die Sechskant-Mutter, mit der der Führungsarm an der Grundhalterung (2) befestigt ist, mittels eines geeigneten Schraubenschlüssels und richten den Führungsarm in der gewünschten Stellung radial durch Drehen ein. Befestigen Sie den Führungsarm wieder in der gewünschten Position durch festes Anziehen der Sechskant-Mutter mit dem Schraubenschlüssel.

Einstellen der Federkraft

Durch Einstellen der Federkraft können Sie die zur Schlauchrückführung verwendete Kraft individuell einstellen. Dies erhöht oder reduziert den Kraftaufwand für den Benutzer, um den Schlauch aus- oder einzurollen.

ACHTUNG: Halten Sie die Schlauchtrommel (6) bei der Einstellung immer fest. Lassen Sie sie nicht plötzlich los!

• Entfernen Sie den Schlauchstopp-Ring (5) durch vorsichtiges Lösen der beiden Schrauben mit einem passenden Schraubenzieher.
• Ziehen Sie das Schlauchende vorsichtig über die Führungsrollen der Schlauchführung.

Federkraft reduzieren oder erhöhen

• Durch Drehen der Schlauchtrommel entgegen dem Uhrzeigersinn (von der Schlauchzufuhrseite gesehen) wird die Federkraft entlastet.
• Durch Drehen der Schlauchtrommel im Uhrzeigersinn (auf Schlauchzufuhrseite gesehen) wird die Federkraft erhöht.
• Nach dem Einstellen der Federkraft ziehen Sie das Schlauchende durch die Schlauchrollenführung (4) und befestigen den Schlauchstopp-Ring (5) wieder durch Festschrauben. Erst zu diesem Zeitpunkt können Sie die Schlauchtrommel wieder loslassen!

11. Wartung

• Das Produkt ist relativ wartungsarm und enthält nur wenige Teile, die einer Instandhaltung unterzogen werden müssen. Lassen Sie Reparaturen nur durch Fachleute durchführen!
• Halten Sie den Schlauch sauber und frei von Schmutz, um einen ordnungsgemäßen Betrieb des Produkts zu gewährleisten.
• Reinigen Sie an der Oberfläche der Führungsrollen aufgelaufenen Schmutz. Überprüfen Sie regelmäßig die Armaturen auf lockeren Gang, Leckagen, Risse oder Beschädigungen.
• Prüfen Sie gelegentlich die Befestigungsteile auf Lockerheit und Beschädigungen.

12. Fehlerbehebung

Trennen Sie den Druckluft-Schlauchaufroller vor jeder Art von Einstellungs-, Wartungs-, und Reparaturarbeiten immer von der Druckluftzufuhr!

Fehler Mögliche Ursache Behebung

Der Schlauch spult sich nicht komplett zurück.	Der Schlauch wurde zu schnell aufgerollt.Schlauch ist ungleichmäßig aufgerollt worden.Die Federspannung ist zu gering.Ein verwendeter Ersatzschlauch ist zu schwer.Der Schlauchstopp-Ring (5) wurde verstellt.	Rollen Sie den Schlauch gleichmäßig und langsam auf!Schlauch gleichmäßig aufrollenLassen Sie eine neue Feder einsetzen.Verwenden Sie einen Ersatzschlauch mit passendem Gewicht.Stellen Sie den Schlauchstopp-Ring in der richtigen Lage ein.
Fehler Mögliche Ursache	Behebung
Die Arretierung rastet nicht ein.	Der Schlauchaufroller wurde nicht richtig montiert.Schlauch zu schnell losgelassen.Die interne Arretierungseinheit ist möglicherweise beschädigt.	Überprüfen Sie, ob die Installation richtig durchgeführt wurde. Siehe im Kapitel „9. Montage“.Lassen Sie den Schlauch langsam und kontrolliert los.Ersetzen Sie die alte interne Arretierungseinheit mit einer neuen.
Luft enweicht an einer undichten Stelle.	Der Schlauch ist beschädigt.Die Dichtung am Drehkörper ist eventuell abgenutzt.Eine Schlauchklemme ist nicht richtig befestigt.	Lassen Sie den Schlauch ersetzen.Lassen Sie die Drehkörperdichtung von Fachleuten ersetzen.Ersetzen Sie die Schlauchklemme oder befestigen sie.

13. Pflege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie zur Reinigung nur milde Reinigungsmittel für den Luftschlauch.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung von Rahmen und Rolle des Produkts.

14. Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

15. Technische Daten

a) Best.-Nr. 2498122

Gehäusematerial ....Stahl

Schlauchmaterial....PVC + Gummi

Arbeitsdruck....10 bar

Minimum Berstdruck....40 bar

Schlauchdurchmesser....3/8" (Zoll)

Länge Ausgangschlauch ....10 m

Länge Einlassschlauch....1 m

Anschlussfitting....1/4" Rohrgewinde (Britisch Standard Pipe)

Betriebs-/Lagerbedingungen ....-5 °C bis +45 °C, 20 - 80 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H)....32 x 14 x 37 cm

Gewicht....6,7 kg

b) Best.-Nr. 2483185

Gehäusematerial ....Stahl

Schlauchmaterial....PVC + Gummi

Arbeitsdruck....10 bar

Minimum Berstdruck....40 bar

Schlauchdurchmesser....3/8" (Zoll)

Länge Ausgangschlauch ....15 m (±0,5 m)

Länge Einlassschlauch....1 m

Anschlussfitting....1/4" Rohrgewinde (Britisch Standard Pipe)

Schlauchdurchmesser (innen/ außen)......9 mm/16 mm

Betriebsbedingungen....-5 °C bis +45 °C, 10 - 95 % relative Luftfeuchte (nicht kondensierend)

Lagerbedingungen....-5 °C bis +45 °C, 20 - 80 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H)....37 x 17 x 40 cm

Gewicht....8,9 kg

Page

15. Technische gegevens

D Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2021 by Conrad Electronic SE.
