GEBRUIKSAANWIJZING TO-7449555 Toolcraft

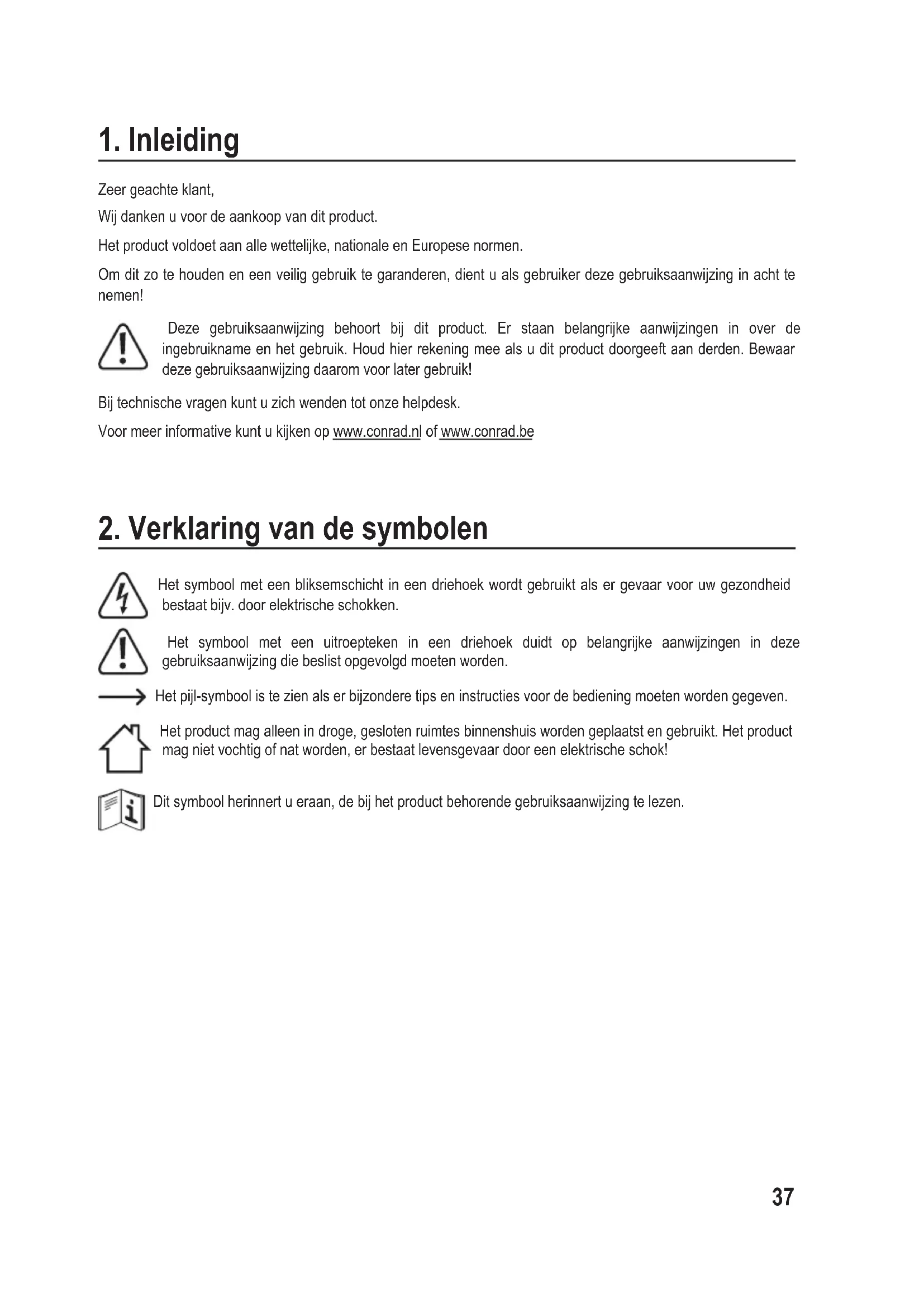

Zeer geachte klant, Wij danken u voor de aankoop van dit product. Het product voldoet aan alle wettelijke, nationale en Europese normen. Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruiksaanwijzing in acht te nemen! Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiksaanwijzing daarom voor later gebruik! Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken. Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd moeten worden. Het pijl-symbool is te zien als er bijzondere tips en instructies voor de bediening moeten worden gegeven. Het product mag alleen in droge, gesloten ruimtes binnenshuis worden geplaatst en gebruikt. Het product mag niet vochtig of nat worden, er bestaat levensgevaar door een elektrische schok! Dit symbool herinnert u eraan, de bij het product behorende gebruiksaanwijzing te lezen.38

De persluchtslangoproller is uitsluitend geschikt voor gebruik met perslucht. Het product is niet bedoeld voor gebruik onder ontplofngsgevaarlijke omstandigheden. Het product mag uitsluitend in gesloten ruimtes worden gebruikt, dus niet in de open lucht. Contact met vocht, bijv. in de badkamer, moet absoluut worden voorkomen. Vanwege de veiligheid is het niet toegestaan dit product te modiceren en/of aan te passen. Indien het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven, kan het worden beschadigd. Daarnaast kan ondoelmatig gebruik gevaar opleveren. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

• Gebruiksaanwijzing Meest recente gebruiksaanwijzing Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de aanwijzingen op de website op.

5. Kenmerken en functies

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing goed door en let vooral op de veiligheidsinstructies. Indien u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan personen of voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid / garantie. a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk speelgoed kunnen worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product: - zichtbaar is beschadigd, - niet meer naar behoren werkt, - gedurende langere tijd onder ongunstige omstandigheden is bewaard of - tijdens het vervoer aan hoge belastingen onderhevig is geweest.

• Behandel het product voorzichtig. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kan het product beschadigen.

• Neem ook de veiligheidsinstructies en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.

• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere technisch specialisten.40 b) Personen en product

• Gebruik bij het werken met perslucht toepasselijke beschermingsmiddelen zoals bijv. veiligheidsbril gehoorbescherming, veiligheidsschoenen, enz.

• Gebruik van het product zonder de aanwezige veiligheidsvoorzieningen is niet toegestaan. Het demonteren of buiten bedrijf stellen van de veiligheidsvoorzieningen is niet toegestaan.

• Het is niet toegestaan gereedschap te gebruik dat niet voor gebruik op de aansluitingen geschikt is.

• Laat het product nooit onbeheerd achter, vooral niet als er kinderen in de buurt zijn. Verlaat uw werkplek niet!

• Gebruik het product niet voordat u het zoals voorgeschreven en stabiel hebt geïnstalleerd. Neem het pas in gebruik als het volgens de instructies in deze gebruiksaanwijzing is geïnstalleerd!

• Als de veiligheidsvoorschriften in acht worden genomen, kunnen risico op letsel en schade aan de gezondheid tot een minimum worden gereduceerd. Het product dient goed te worden onderhouden. Het product dient zo mogelijk door geschoold personeel en altijd waarvoor het bedoeld is te worden gebruikt.41

Neem het hoofdstuk “Veiligheidsinstructies” in acht! Kies een geschikte montageplek. Houd hierbij rekening met het volgende:

• De persluchtslangoproller is niet geschikt om te worden geïnstalleerd in een ontplofngsgevaarlijke omgeving, zoals bijv. in opslagruimtes met oplosmiddelen.

• Installeer het product in de buurt van een persluchtaansluiting of apparaat met passende 1/4"-aansluiting (engelse draad). Boorsjabloon De passende boorsjabloon met de juiste afmetingen voor het vastleggen van de posities van de montagegaten vindt u in de bijlage van deze gebruiksaanwijzing.

Neem de informatie in het hoofdstuk "Montage voorbereiden" in acht! Let erop dat tijdens het maken van de montagegaten of tijdens het vastschroeven geen kabels of leidingen (ook waterleidingen) worden beschadigd. a) Installatie van de steun

• De persluchtslangoproller kan met de steun (2) tegen wanden of pilaren, op de vloer of aan het plafond worden gemonteerd. U kunt de persluchtslangoproller op verschillende ondergronden monteren, zoals bijvoorbeeld tegels, beton, staalconstructies in werkplaatsen of op voldoende stevige houten bouwelementen.

• Zorg er bij het boren wel voor dat dragende delen, zoals bijv. plafondsteunen niet te veel verzwakt worden.

• Oriënteert u zich voor het nauwkeurig op maat maken van de boorgaten aan de afmetingen in de afbeelding op de meegeleverde papieren boorsjabloon of gebruik gewoon de boorsjabloon zelf. De schaal van de sjabloon is 1:1 om de posities van de boorgaten gemakkelijk te kunnen vastleggen.

• Let bij het boren van de gaten op de juiste afstanden. De schematische weergave op de boorsjabloon toont de locaties en noodzakelijke afstanden van de vier bevestigingsschroeven.

• Teken de vier boorgaten af volgens de in millimeters (mm) opgegeven afmetingen of direct vanaf de correct en waterpas op de ondergrond geplaatste papieren sjabloon. Steek eerst de vier middelpunten van de dradenkruizen op de boorsjabloon lichtjes door met een potlood. Plaats de boorsjabloon recht op het montageoppervlak en markeer door de zojuist voorgestoken gaten de middelpunten van de boorgaten.

• Boor de gaten met een boormachine en een geschikte boor. Gebruik bij minerale ondergronden hardmetalen boren. Bij metalen of houten ondergronden zijn metaalboren voldoende.43

• Gebruik afhankelijk van de ondergrond pluggen bij stenen muren. Op een houten ondergrond kunt u direct voldoende grote houtschroeven gebruiken. U dient bij de montage op hout voor de houtschroeven echter ook gaten voor te boren. Boor deze dan wel kleiner, zodat de houtschroeven stevig vast komen te zitten en niet los kunnen raken. Pluggen zijn in dat geval (bevestiging op hout) niet nodig.

• Bij een metalen ondergrond boort u bij voorkeur doorlopende gaten en gebruikt u machineschroeven en moeren voor de bevestiging. Als dat niet mogelijk is, kunt u ook blinde gaten boren en er schroefdraad in snijden.

• Doe dan pluggen in de geboorde gaten en schroef de steun vast met geschikte schroeven. Of schroef rechtstreeks in hout of metaal.

• Gebruik in elk geval onderlegringen, die de langwerpige montage-openingen in de steun goed afdekken en de bevestigingskracht over een voldoende groot oppervlak verspreiden.

• Het bevestigingsmateriaal voor deze persluchtslangoproller is niet bij de leveringsomvang van dit product inbegrepen. U dient zelf geschikt bevestigingsmateriaal (schroeven en pluggen) aan te schaffen.

• Voor de montage in een minerale ondergrond dient u schroeven met een diameter van ten minste 10 mm en een lengte van ca. 60 mm te gebruiken. Bij schroefdraadbevestiging op een metalen ondergrond (meestal bouwstaal) zijn machineschroeven van ca. 25 mm lengte voldoende. Gebruik bij de bevestiging in doorlopende gaten schroeven die ver genoeg uitsteken, zodat de moer goed op de schroefdraad kan worden vastgedraaid. Als er maar weinig schroefdraad uitsteekt, bestaat er een risico dat de schroefdraad breekt en de moer losraakt. b) Aansluiten van de persluchttoevoer

• Na de installatie van de persluchtslangoproller sluit u de persluchtaansluiting (toevoer) aan op een persluchtbron met een geschikt formaat (1/4").

• Zorg ervoor een afsluitkraan in de persluchtaansluiting in te bouwen om de slang naar de compressor toe op elk gewenst moment veilig te kunnen afsluiten, als u er instel- of onderhoudswerkzaamheden aan moet uitvoeren of als deze niet in gebruik is.

• Trek de slang er tot de gewenste lengte uit en laat hem dan door de veerkracht langzaam een stukje terugtrekken totdat hij vastklikt.

• Als de slang niet meteen vastklikt, trek hem er dan nog een stukje verder uit en probeer het opnieuw, totdat de veer de slang weer langzaam terugtrekt. Herhaal deze procedure totdat de slang in de gewenste positie vergrendeld of het uiteinde ervan bereikt is. Als de slang helemaal afgerold is, trek dan niet met brute kracht verder, omdat de slang er daardoor uit kan schieten en het uiteinde ervan dan omstanders zou kunnen raken. Dit kan erg gevaarlijk zijn en zelfs persoonlijk letsel veroorzaken.44 b) Slang oprollen en erin laten trekken

• Trek de slang er een stukje uit totdat de vergrendeling loskomt. Laat de slang dan langzaam oprollen. Voer de slang met de hand langzaam naar binnen totdat hij volledig opgerold is. Als de slang tijdens het oprollen wordt losgelaten, kan het uiteinde ervan snel en ongecontroleerd de haspel worden ingetrokken. Hierdoor kunnen uzelf en andere personen gewond of voorwerpen beschadigd raken. Laat daarom de slang bij het oprollen niet los, maar voer hem altijd zo gecontroleerd mogelijk en strak gehouden de haspel in. c) Instellingen aan het product Koppel de persluchtslangoproller voor elke soort van instel-, onderhouds- en reparatiewerkzaamheden altijd los van de persluchttoevoer! Lengte van de slang instellen

• U kunt de vaste uittreklengte van de slang (slangstop) traploos op allerlei lengtes instellen.

• Draai met een passende schroevendraaier voorzichtig de twee schroeven aan de slangstopring (5) los. Trek de slang uit de geleider en schuif de slangstopring op de plek van de gewenste vaste uittreklengte.

• Draai de beide schroeven weer vast.

• De slangstop voorkomt dan dat de slang er verder wordt ingetrokken, zodat er altijd een vaste lengte uitgerold blijft. De stand van de geleidingsarm aanpassen

• De stand van de geleidingsarm (9) is in stappen van 90° instelbaar. U kunt er parallel aan of onder een hoek met de wand, vloer of het plafond de slanggeleiding mee instellen

• Maak daartoe de zeskantmoer, waarmee de geleidingsarm aan de steun (2) bevestigd is, los met behulp van een geschikte moersleutel en zet de geleidingsarm in de gewenste stand door deze rond te draaien. Zet de geleidingsarm in de gewenste stand vast door de zeskantmoer weer met de moersleutel vast te draaien. Instellen van de veerkracht Door het instellen van de veerkracht kunt u de voor het terugvoeren van de slang gebruikte kracht apart instellen. Dit verhoogt of verlaagt de vereiste krachtsinspanning die de gebruiker nodig heeft om de slang af of op te rollen. LET OP: Houd de slanghaspel (6) bij het instellen altijd goed vast. Laat hem niet plotseling los!

• Verwijder de slangstopring (5) door met een passende schroevendraaier de twee schroeven voorzichtig los te draaien .

• Trek het uiteinde van de slang voorzichtig over de geleidingsrollen van de slanggeleiding. Veerkracht verlagen of verhogen

• Door de slanghaspel tegen de klok in te draaien (gezien vanaf de kant van de slangtoevoer) wordt de veerkracht verlaagt.

• Door de slanghaspel met de klok mee te draaien (gezien vanaf de kant van de slangtoevoer) wordt de veerkracht verhoogt.

• Trek na het instellen van de veerkracht het uiteinde van de slang door de geleidingsrollen (4) en zet de slangstopring (5) weer vast door deze vast te schroeven. Pas op dat moment kunt u de slanghaspel weer loslaten!45

• Het product is relatief onderhoudsarm en bevat slechts enkele onderdelen die onderhoud nodig hebben. Laat reparaties uitsluitend door specialisten uitvoeren!

• Houd de slang schoon en vrij van vuil om een juiste werking van het product zeker te stellen.

• Ontdoe de bewegende delen (geleidingsrollen) van vuil dat zich er met de tijd ophoopt. Controleer de uitrusting regelmatig op een soepele beweging, lekkages, scheuren of beschadigingen.

• Controleer nu en dan de aansluitingen op losheid en beschadigingen.

12. Oplossen van problemen

Koppel de persluchtslangoproller voor elke soort van instel-, onderhouds- en reparatiewerkzaamheden altijd los van de persluchttoevoer! Storing Mogelijke oorzaak Oplossing De slang rolt niet helemaal op.

• De slang is te snel opgerold.

• De slang is ongelijkmatig opgerold.

• De veerspanning is te gering.

• Een gebruikte vervangende slang is te zwaar.

• De slangstopring (5) is verplaatst.

• Rol de slang gelijkmatig en langzaam op!

• Slang gelijkmatig oprollen

• Laat een nieuwe veer plaatsen.

• Gebruik een vervangende slang met een passend gewicht.

• Stel de slangstopring in op de juiste plek. De vergrendeling klikt niet vast.

• De slangoproller is niet goed gemonteerd.

• De slang is te snel losgelaten.

• De interne vergrendelingseenheid is wellicht beschadigd.

• Controleer of de installatie correct is uitgevoerd. Zie hoofdstuk "9. Montage".

• Laat de slang langzaam en gecontroleerd los.

• Vervang de oude interne vergrendelingseenheid door een nieuwe. Ergens ontsnapt lucht. • De slang is beschadigd.

• De afdichting van het draaigedeelte is wellicht versleten.

• Een slangklem is niet goed bevestigd.

• Laat de slang vervangen.

• Laat de afdichting van het draaigedeelte door een specialist vervangen.

• Vervang de slangklem of bevestig deze.46

13. Reiniging en onderhoud

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

• Gebruik voor de reiniging van de slang alleen milde reinigingsmiddelen.

• Gebruik voor de reiniging van de behuizing en de haspel een droge, pluisvrije doek.

Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.
