Type de produit	Enrouleur pour tuyau d'air comprimé
Marque	Toolcraft
Modèle	1499511
Matériau du boîtier	PP (polypropylène)
Matériau du tuyau	PU renforcé
Longueur du tuyau de sortie	9 m
Longueur du tuyau d'entrée	1 m
Diamètre du tuyau (intérieur/extérieur)	8 x 12 mm
Pression de travail maximale	7 bars
Pression d'éclatement minimale	28 bars
Raccord de connexion	1/4" (BSP)
Rotation	180°
Arrêt du tuyau réglable	Oui
Guidage de tuyau automatique	Oui
Dimensions (L x l x H)	342 x 261 x 151 mm
Poids	2,68 kg
Conditions de service	-5 à +45 °C, 20-80 % HR (sans condensation)
Utilisation	Intérieur uniquement
Consignes de sécurité	Lire la notice; pas pour enfants; ne pas utiliser en extérieur ni en atmosphère explosive
Entretien	Nettoyer avec un chiffon sec non pelucheux; ne pas utiliser de produits agressifs
Nettoyage du tuyau	Avec un détergent doux uniquement
Réparations	Réservées à un professionnel

FOIRE AUX QUESTIONS - 1499511 Toolcraft

Comment installer l'enrouleur au mur ou au plafond ?

L'installation nécessite de retirer le support du boîtier, de l'utiliser comme gabarit de perçage, puis de fixer le support avec des vis adaptées (M8, longueur suffisante). Pour les murs minéraux, utiliser des chevilles. Accrochez ensuite l'enrouleur et verrouillez-le avec les deux boulons de fixation. Assurez-vous que la surface peut supporter le poids (2,68 kg).

Comment régler la longueur du tuyau sorti ?

Débranchez l'alimentation en air comprimé. Desserrez les deux vis sur l'anneau d'arrêt du tuyau (4), tirez le tuyau à la longueur souhaitée, faites glisser l'anneau à cette position, puis revissez les vis. Le tuyau ne pourra être enroulé que jusqu'à cette butée.

Que faire si le tuyau ne se rembobine pas complètement ?

Causes possibles : tuyau enroulé trop rapidement, enroulement non uniforme, tension du ressort trop faible, tuyau de remplacement trop lourd, ou anneau d'arrêt déréglé. Solutions : enrouler lentement et uniformément, augmenter la force du ressort (par un professionnel), utiliser un tuyau adapté, ou vérifier la position de l'anneau d'arrêt.

Quelle est la pression maximale d'utilisation ?

La pression de travail maximale est de 7 bars. La pression d'éclatement minimale est de 28 bars. Ne jamais dépasser la pression autorisée.

Peut-on utiliser cet enrouleur en extérieur ?

Non, l'utilisation est uniquement autorisée en intérieur, dans des locaux secs et clos. L'utilisation en plein air est interdite en raison des risques d'humidité et de dommages.

Comment nettoyer l'enrouleur et le tuyau ?

Pour le boîtier, utiliser un chiffon sec et non pelucheux. Pour le tuyau, un détergent doux suffit. Ne jamais utiliser de produits agressifs, à base d'alcool ou chimiques, car ils pourraient endommager les matériaux.

Que faire en cas de fuite d'air ?

Vérifiez si le tuyau est endommagé (remplacez-le), si le joint du bouton rotatif est usé (faites-le remplacer par un professionnel), ou si le collier de serrage est desserré (serrez-le ou remplacez-le). Coupez d'abord l'alimentation en air.

Puis-je changer le tuyau moi-même ?

Le remplacement du tuyau doit être effectué par un professionnel, car le boîtier doit être ouvert et le ressort de tension réajusté. Utilisez un tuyau de rechange adapté (PU, 8x12 mm, poids compatible). Contactez le service technique.

Où trouver des pièces détachées ?

Les pièces détachées ne sont pas listées dans la notice. Adressez-vous au service technique de Conrad (Suisse : www.conrad.ch) ou à un atelier spécialisé pour toute demande de pièce ou réparation.

Comment dérouler et enrouler le tuyau correctement ?

Pour dérouler, tirez le tuyau à la longueur souhaitée ; un système de blocage l'arrête automatiquement. Pour enrouler, tirez légèrement pour débloquer, puis guidez lentement le tuyau avec la main jusqu'à l'enroulement complet. Ne relâchez pas le tuyau brusquement pour éviter les blessures.

MODE D'EMPLOI 1499511 Toolcraft

Enrouleur pour tuyau d'air comprimé, 9 m

N° de commande 1499511 Page 22 - 31

1. Introduction......23
2. Explication des symboles ....23
3. Utilisation prévue ....24
4. Contenu d'emballage....24
5. Caractéristiques et fonctions ......24
6. Consignes de sécurité 25

a) Généralités 25
b) Personnes et produit 25

1. Éléments de fonctionnement....26
2. Préparation au montage 27
3. Montage....27

a) Installation au mur ou au plafond 27
b) Raccordement de l'alimentation en air comprimé 28

1. Mise en service....29

a) Déroulement et sortie du tuyau ....29
b) Enroulement et rentrée du tuyau....29
c) Réglage de la longueur du tuyau....29

1. Maintenance 29
2. Suppression d'erreurs....30
3. Entretien et nettoyage....31
4. Élimination des déchets....31
5. Caractéristiques techniques ....31

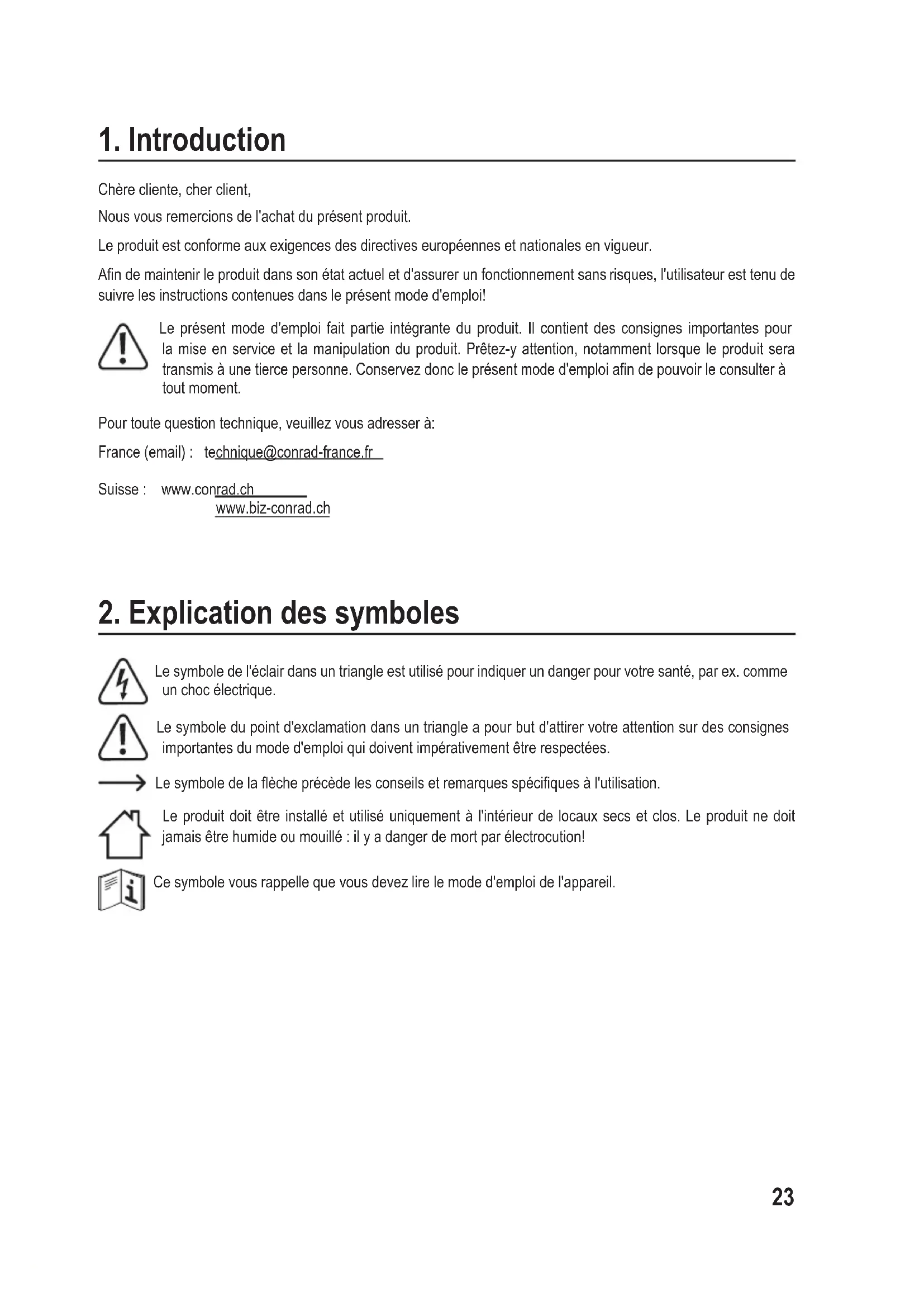

1. Introduction

Chère cliente, cher client,

Nous vous remercions de l'achat du présent produit.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur.

Afin de maintenir le produit dans son état actuel et d'assurer un fonctionnement sans risques, l'utilisateur est tenu de suivre les instructions contenues dans le présent mode d'emploi!

Le présent mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Prêtez-y attention, notamment lorsque le produit sera transmis à une tierce personne. Conservez donc le présent mode d'emploi afin de pouvoir le consulter à tout moment.

Pour toute question technique, veuillez vous adresser à:

Suisse : www.conrad.ch www.biz-conrad.ch

2. Explication des symboles

Le symbole de l'éclair dans un triangle est utilisé pour indiquer un danger pour votre santé, par ex. comme un choc électrique.

Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Le produit doit être installé et utilisé uniquement à l'intérieur de locaux secs et clos. Le produit ne doit jamais être humide ou mouillé : il y a danger de mort par électrocution!

Ce symbole vous rappelle que vous devez lire le mode d'emploi de l'appareil.

3. Utilisation prévue

L'enrouleur pour tuyau d'air comprimé n'est prévu que pour être utilisé avec un tuyau d'air comprimé. L'enrouleur pour tuyau d'air comprimé n'est pas destiné à être utilisé dans des conditions explosives. L'enrouleur pour tuyau d'air comprimé peut être installé sur une surface adaptée, verticale ou horizontale.

L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est interdite. Éviter impérativement tout contact avec l'humidité, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, cela risque d'endommager le produit. De plus, une utilisation inadéquate peut provoquer des dangers. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

4. Contenu d'emballage

• Enrouleur pour tuyau d'air comprimé
• 2 vis
  • 2 goupilles
• 2 rondelles-ressorts
• 2 rondelles plates
  • 2 écrous
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

5. Caractéristiques et fonctions

• Arrêt du tuyau réglable
• Avec guidage de tuyau automatique
• Rotation à 180°

Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le d'une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit:

• présente des traces de dommages visibles,

• ne fonctionne plus comme il devrait,
• a été stocké pour une période prolongée dans des conditions défavorables ou bien

• a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.

• Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.
• En cas de doutes concernant le mode de fonctionnement, la sécurité ou encore le raccordement de l'appareil, adressez-vous à un technicien spécialisé.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

b) Personnes et produit

• Pour les travaux avec des appareils à air comprimé, utilisez des équipements de protection tels que des lunettes de protection, des protections auditives, des chaussures de sécurité, etc.
• Il est interdit de faire fonctionner le produit sans utiliser des dispositifs de protection. Le démontage des dispositifs de protection ou leur lise hors service n'est pas autorisé.
• Il est interdit d'utiliser des outils qui ne sont pas adaptés à un usage au niveau des connexions.
• Ne laissez jamais le produit sans surveillance, surtout pas lorsque des enfants sont à proximité. Ne quittez pas votre lieu de travail.

• N'utilisez pas le produit avant de l'avoir correctement installé et en toute sécurité. Faites-le fonctionner, s'il a été installé conformément aux exigences de ce mode d'emploi!
• Ne faites jamais fonctionner le produit à une pression supérieure à celle autorisée (comparez les caractéristiques techniques).
• Utilisez le produit à proximité d'un endroit ayant une source d'air comprimé accessible avec le tuyau de raccordement.
• Les risques pour la santé et les risques de blessure peuvent être minimisés si les règles de sécurité sont respectées. Le produit doit être correctement réparé et entretenu. Le produit doit être, autant que possible, utilisé par un personnel formé et qualifié et son utilisation doit toujours être conforme aux règles d'utilisation.

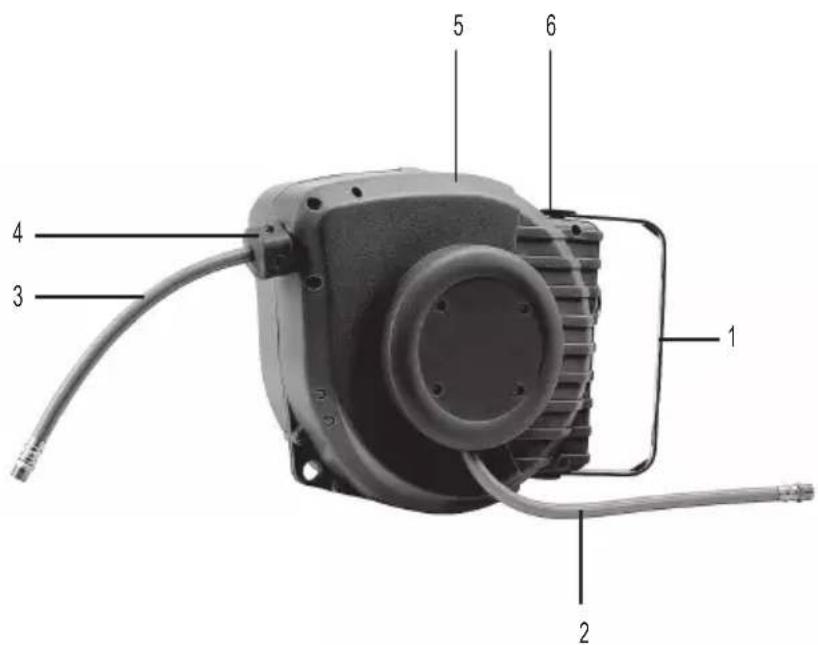

7. Éléments de fonctionnement

1 2 3 4 5 6

1 Support 2 Tuyau d'entrée de l'air comprimé 3 Tuyau d'évacuation de l'air comprimé
4 Anneau d'arrêt du tuyau 5 Boîtier du dévidoir 6 Boulons de fixation (haut/bas)

8. Préparation au montage

Lisez la section « Consignes de sécurité »!

Déterminez un emplacement de montage approprié. Veuillez respecter à cet effet les considérations suivantes:

• L'enrouleur pour tuyau d'air comprimé n'est pas destiné à être installé dans des conditions potentiellement explosives, par exemple dans les entrepôts avec des solvants.
• Installez le produit à proximité d'un raccord d'air comprimé ou d'un appareil disposant d'un branchement adapté à environ 1 m au-dessus du niveau du sol lors d'un montage à la verticale. Dans tous les cas, le tuyau d'alimentation en air comprimé (2) doit être branché à la source d'air comprimé.
• Le support de fixation doit pouvoir supporter le poids du produit.
• Raccordez une source d'air comprimé adapté au tuyau d'alimentation d'air comprimé (2) à l'aide d'un connecteur 1/4" (pouces). Utilisez un matériau d'étanchéité adapté, par exemple du ruban de PTFE, pour assurer l'étanchéité du pas de vis du connecteur.
• Pour connecter une buse d'air comprimé ou un dispositif correspondant (pistolet ou similaire), utilisez un système de branchement rapide avec un raccord de vis de 1/4" (pouces) (non fourni avec ce produit). Utilisez un matériau d'étanchéité adapté pour assurer l'étanchéité des filetages.

9. Montage

Lire attentivement les informations de la section « Préparation au montage ».

Lors du vissage ou de la création de trous, faites attention à ne pas toucher des câbles ou des conduites (notamment des canalisations) passant dans le mur.

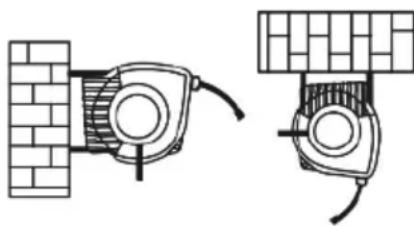

a) Installation au mur ou au plafond

L'enrouleur pour tuyau d'air comprimé peut être monté à l'aide d'un support (1) sur des murs, des colonnes, au sol ou au plafond. Vous pouvez monter l'enrouleur pour tuyau d'air comprimé sur différentes surfaces, par exemple des murs ou plafonds en briques, du béton, des constructions en acier dans les ateliers ou des composants en bois suffisamment portants.

Notez lors du perçage que des composants portants statiques, tels que des dalles de plafond, ne soient pas affaiblis de manière excessive.

• Guidez-vous lors de la prise de dimensions exactes pour le positionnement des trous sur le support.
• Pour cela, retirez le support du boîtier du dévidoir (5). Desserrez et retirez les vis de blocage des boulons de montage à l'aide d'un tournevis approprié.

• Tirez sur les deux petits boulons de fixation (6) des languettes de fixation et retirez le support du boîtier du dévidoir (5).

• Utilisez alors le support retiré comme gabarit de perçage. Définissez les positions des trous de perçage, en marquant les centres des trous de perçage avec un crayon de papier ; ou transférez les contours intérieurs des trous de perçage en effectuant un marquage directement à partir du support correctement positionné à l'horizontale sur la surface de montage (le cas échéant, utilisez un niveau à bulle) et définissez ensuite les centres des trous de perçage.

• Faites attention à ce que les distances soient uniformes lors du perçage des trous et calculez une distance égale à la moitié du diamètre de la vis entre le centre et le bord supérieur. Les orifices dans le support doivent, si possible, être percés à des distances précises, de sorte que les deux vis de fixation reposent idéalement sur les bords supérieurs des trous de perçage du support.
• Percez les trous de fixation avec une perceuse et un foret correspondant. En cas de surfaces minérales, utilisez un foret en carbure, en cas de surfaces métalliques ou en bois, des forts métalliques suffisent.
• En fonction de la surface de fixation, utilisez des chevilles pour les murs en pierre. Sur une surface en bois, vous pouvez directement visser avec des vis à bois suffisamment grandes. Cependant, lors du montage, vous devriez percer au préalable des trous sur le bois pour les vis à bois. Percez un trou de base correspondant plus petit, afin que la vis à bois soit bien serrée et ne puisse pas glisser. Les chevilles ne sont pas nécessaires dans ce cas (montage sur du bois).
• En cas de surfaces de fixation en métal, percez, si possible, des trous traversants et visser avec des vis à métaux et des écrous. Si ce n'est pas possible, vous pouvez percer des trous borgnes et choisir le filetage.
• Insérez, si nécessaire, des chevilles dans les trous percés, puis vissez le support avec les vis appropriées. Utilisez un outil adapté tel qu'une clé à molette, un tournevis ou un outil similaire, selon le type de moyen de fixation et de surfaces.
• Utilisez les rondelles qui couvrent les trous de perçage du support en toute sécurité et qui transfèrent la force de fixation sur une surface suffisamment grande.
• Le matériel de fixation de cet enrouleur pour tuyau d'air comprimé est fourni avec de produit (vis, rondelles élastiques et écrous). En cas de support métallique, procurez-vous un matériel de fixation adapté (vis mécaniques ou vis autotaraudeuses). Pour la fixation, veuillez utiliser des vis ayant un diamètre d'au moins 8 mm env. (M8) et une longueur suffisante. Lors du vissage sur des surfaces en métal (de l'acier principalement) des vis mécaniques d'environ 25 mm de long avec des fixations filetées suffisent. Lors du vissage dans des trous traversants, utilisez des vis avec une marge suffisante, de sorte que l'écrou puisse être suffisamment vissé sur le filetage. Si l'accrochage ne se fait que sur quelques filets, il y a un risque que le filetage se désengage et que la connexion soit perdue.
• Accrochez l'enrouleur pour tuyau d'air comprimé sur le support et verrouillez-le à nouveau en insérant des deux boulons de fixation (6). Pour cela, demandez, le cas échéant, l'aide d'une deuxième personne.
• Maintenez à nouveau les boulons de fixation et vissez fermement les vis de blocage à l'aide d'un tournevis approprié.

b) Raccordement de l'alimentation en air comprimé

- Après l'installation de l'enrouleur pour tuyau d'air comprimé, connectez l'arrivée d'air comprimé (2) à une alimentation d'air comprimé aux dimensions adaptées.

- Souvenez-vous d'installer un robinet d'arrêt au niveau de l'arrivée de l'air comprimé, pour pouvoir couper l'arrivée d'air comprimé vers le compresseur à tout moment, si vous devez effectuer des travaux de réglage et de maintenance sur l'enrouleur pour tuyau d'air comprimé ou si vous ne l'utilisez pas.

- Pour brancher la source d'air comprimé, utilisez un matériau d'étanchéité adapté, par exemple du ruban PTFE, pour assurer l'étanchéité du pas de vis.

10. Mise en service

a) Déroulement et sortie du tuyau

• Après installation, tirez le tuyau à la longueur souhaitée et laissez un morceau s'enclencher grâce à la force du ressort.
• Si la bobine du tuyau ne s'enclenche pas, tirez sur le tuyau un peu plus et essayez de nouveau jusqu'à ce que le ressort rétracte lentement le tuyau. Répétez cette procédure jusqu'à ce que la bobine du tuyau se bloque à la position souhaitée ou que l'extrémité du tuyau soit atteinte.

Si le tuyau est déroulé complètement, ne continuez pas à tirer dessus, car le tuyau pourrait s'arracher et l'extrémité arrachée du tuyau pourrait frapper des personnes se trouvant à proximité. Ce serait très dangereux et cela pourrait même provoquer des blessures.

b) Enroulement et rentrée du tuyau

• Au mieux, enroulez le tuyau à nouveau lorsqu'il n'est pas sous pression.
• Tirez légèrement le tuyau jusqu'à ce que le blocage se desserre. Puis, laissez le tuyau s'enrouler lentement. Guidez lentement le tuyau avec la main jusqu'à ce qu'il soit entièrement enroulé dans l'enrouleur.

Si le tuyau est libéré au cours de l'enroulement, l'extrémité du tuyau peut devenir incontrôlable en rentrant rapidement dans l'enrouleur. Vous, ainsi que d'autres personnes, pourriez être ainsi blessés ou des biens pourraient être endommagés. Ne laissez donc pas le tuyau se relâcher, mais guidez l'extrémité du tuyau maintenue tendue le plus possible jusqu'à ce qu'elle soit complètement enroulée.

c) Réglage de la longueur du tuyau

Débranchez l'enrouleur pour tuyau d'air comprimé de l'alimentation d'air comprimé avant tous travaux de réglage, d'entretien et de réparation!

• Vous pouvez régler en continu la longueur de déroulement du tuyau (arrêt du tuyau) sur différentes longueurs.
• Desserrez avec précaution les deux vis situées sur l'anneau d'arrêt du tuyau (4) à l'aide d'un tournevis adapté. Tirez le tuyau via les galets et faites glisser l'anneau d'arrêt du tuyau au niveau de la longueur extraite souhaitée.
• Revisser fermement les deux vis. Le tuyau ne peut être uniquement enroulé que jusqu'à la butée d'arrêt du tuyau.

11. Maintenance

• L'enrouleur de tuyau nécessite relativement peu d'entretien et ne contient que peu de pièces qui doivent être entretenues. Les réparations ne doivent être effectuées que par des professionnels!

• La force du ressort pour la rétractation du tuyau peut diminuer avec le temps en raison de la fatigue des matériaux. Laissez un spécialiste réajuster la force de ressort. Pour cela, il faut enlever la moitié gauche du boîtier. La tension du ressort peut être renforcée en le tournant dans le sens antihoraire.

• Maintenez le tuyau propre et exempt de poussière, pour assurer le bon fonctionnement du produit.

• Nettoyez la saleté accumulée à la surface des pièces de guidage (galets/arbres). Vérifiez régulièrement les robinets à la recherche de pièces desserrées, de fuites, de fissures ou de dommages.
• Vérifiez de temps en temps d'il y a des fixations desserrées et des dommages.

12. Suppression d'erreurs

Débranchez l'enrouleur pour tuyau d'air comprimé de l'alimentation d'air comprimé avant tous travaux de réglage, d'entretien et de réparation!

Problème Cause possible Dépannage
Le tuyau ne se rembobine pas complètement.	• Le tuyau a été enroulé trop rapidement.• Le tuyau n'a pas été enroulé de manière uniforme.• La tension du ressort est trop faible.• Le tuyau de remplacement utilisé est trop lourd.• L'anneau d'arrêt du tuyau (4) est déréglé.	• Enroulez le tuyau uniformément et lentement!• Enroulez uniformément le tuyau.• Augmentez la force de ressort ou faites-le remplacer.• Utilisez un tuyau de rechange avec un poids adapté.• Assurez-vous l'anneau d'arrêt du tuyau soit dans la bonne position.
Le système de blocage ne s'enclenche pas.	• L'enrouleur de tuyau n'a pas été correctement monté.• Le tuyau est relâché trop vite.• Le système de blocage est peut-être endommagé.	• Voir la section « 9. Montage » pour savoir si le montage a été correctement effectué.• Puis, laissez partir le tuyau lentement en le contrôlant.• Remplacez l'ancien système de blocage par un nouveau
De l'air s'échappe d'une fuite.	• Le tuyau est endommagé.• Le joint du bouton rotatif est probablement périmé.• Le collier de serrage n'est pas serré correctement.	• Remplacez le tuyau.• Remplacez le collier de serrage ou serrez-le.• Faites remplacer le joint du bouton rotatif par un professionnel.

13. Entretien et nettoyage

N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.

• Pour le nettoyage du tuyau d'air, utilisez uniquement un détergent doux.
• Pour le nettoyage du cadre et de la bobine du produit, utilisez un chiffon sec et non pelucheux.

14. Élimination des déchets

En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

15. Caractéristiques techniques

Matériau du boîtier....PP

Matériau du tuyau....PU (renforcé)

Pression de travail....7 bars

Pression d'éclatement minimum....28 bars

Diamètre du tuyau (intérieur/extérieur)....8 x 12 mm

Longueur de tuyau de sortie....9 m

Longueur de tuyau d'entrée....1 m

Raccord de connexion....1/4" (pouces) (British standard Pipe)

Conditions de service....De -5 à +45 °C, 20 - 80 % humidité relative (sans condensation)

Conditions de stockage ......De -5 à +45 °C, 20 - 80 % humidité relative (sans condensation)

Dimensions (Lo x La x H) 342 x 261 x 151 mm

Poids....2,68 kg
