Caractéristiques techniques	Détails
Format	Micro ATX
Socket	LGA 1151
Chipset	Intel Z270
RAM Max	64 Go
Type de RAM	DDR4
Slots RAM	4
Ports SATA	6 x SATA 6 Gb/s
Ports USB	USB 3.0, USB 3.1
Slots PCIe	2 x PCIe 3.0 x16, 3 x PCIe 3.0 x1
Audio	Realtek ALC892
Réseau	Gigabit Ethernet
Utilisation	Idéale pour les configurations gaming et multimédia
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Support TPM pour la sécurité des données
Informations générales	Compatible avec les processeurs Intel de 7ème et 6ème génération

FOIRE AUX QUESTIONS - Z270M Extreme4 ASROCK

Comment installer la carte mère ASROCK Z270M Extreme4 ?

Pour installer la ASROCK Z270M Extreme4, commencez par placer la carte mère dans le boîtier, alignez les trous de montage avec les entretoises, puis vissez la carte mère. Assurez-vous que tous les connecteurs sont accessibles.

Quels processeurs sont compatibles avec la ASROCK Z270M Extreme4 ?

La carte mère ASROCK Z270M Extreme4 est compatible avec les processeurs Intel de 7ème et 6ème génération utilisant le socket LGA 1151.

Comment mettre à jour le BIOS de la carte mère ASROCK Z270M Extreme4 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK, copiez-le sur une clé USB, redémarrez l'ordinateur et accédez au BIOS. Utilisez l'option 'Instant Flash' pour sélectionner le fichier et suivre les instructions.

Quels types de RAM sont pris en charge par la ASROCK Z270M Extreme4 ?

La ASROCK Z270M Extreme4 prend en charge la DDR4 avec des vitesses allant jusqu'à 2400 MHz. Vous pouvez installer jusqu'à 64 Go de RAM sur les quatre emplacements disponibles.

Comment résoudre un problème de démarrage avec la carte mère ASROCK Z270M Extreme4 ?

Si la carte mère ne démarre pas, vérifiez les connexions d'alimentation, assurez-vous que la RAM et le processeur sont correctement installés, et vérifiez les câbles des composants. Essayez également de retirer les périphériques non essentiels.

La carte mère ASROCK Z270M Extreme4 prend-elle en charge le SLI/CrossFire ?

Oui, la ASROCK Z270M Extreme4 prend en charge les configurations SLI et CrossFire pour les cartes graphiques, permettant l'utilisation de plusieurs GPU pour des performances graphiques améliorées.

Comment configurer le RAID sur la carte mère ASROCK Z270M Extreme4 ?

Pour configurer le RAID, accédez au BIOS, allez dans les paramètres SATA et activez le mode RAID. Ensuite, suivez les instructions pour créer un volume RAID avec les disques durs compatibles.

Que faire si le son ne fonctionne pas sur la carte mère ASROCK Z270M Extreme4 ?

Si le son ne fonctionne pas, vérifiez que les pilotes audio sont installés correctement, assurez-vous que le périphérique de sortie audio est sélectionné dans les paramètres de son et vérifiez les connexions des haut-parleurs.

Comment résoudre des problèmes d'overclocking sur la ASROCK Z270M Extreme4 ?

Pour résoudre des problèmes d'overclocking, réinitialisez les paramètres du BIOS aux valeurs par défaut, vérifiez la stabilité du système avec des tests de charge, et assurez-vous que le refroidissement est suffisant.

Comment vérifier la température du processeur sur la carte mère ASROCK Z270M Extreme4 ?

Vous pouvez vérifier la température du processeur via le BIOS dans la section 'Hardware Monitor' ou en utilisant des logiciels de surveillance de la température tels que HWMonitor une fois que le système d'exploitation est démarré.

MODE D'EMPLOI Z270M Extreme4 ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock Z270M Extreme4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock Z270M Extreme4 (facteur de forme Micro ATX)
  • Guide d'installation rapide ASRock Z270M Extreme4
  • CD d'assistance ASRock Z270M Extreme4
  • 1 x panneau de protection E/S
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x carte ASRock SLI_HB_Bridge_1S (Optionnel)
  • 3 x vis pour sockets M.2 (Optionnel)

1.2 Spécifications

Plateforme	Facteur de forme Micro ATX
Processeur	Prend en charge les 7^ème et 6^ème Générations de processeurs Intel® CoreTM i7/i5/i3/Pentium®/Celeron" (Socket 1151)Digi Power designAlimentation à 6 phasesPrend en charge la technologie Intel® Turbo Boost 2.0Prend en charge les processeurs débloqués de la série K Intel*Prend en charge l'overclocking ASRock BCLK Full-rangePrend en charge le moteur Hyper BCLK II ASRock
Chipset	Intel® Z270
Mémoire	Technologie mémoire double canal DDR44 x fentes DIMM DDR4Prend en charge les mémoires sans tampon non ECC DDR4 3600+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400**/2133* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)** La 7^ème Génération de CPU Intel® prend en charge DDR4 jusqu'à 2400 ; la 6^ème Génération de CPU Intel® prend en charge DDR4 jusqu'à 2133.Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)Capacité max. de la mémoire système : 64GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0Contacts dorés 15μ sur fentes DIMM
Fente d'expansion	3 x fentes PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4:simple en mode x16 (PCIE1) ; double en mode x8 (PCIE1) / x8 (PCIE3) ; triple en mode x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE4))** Prend en charge les SSD NVMe comme disques de démarrage1 x fentes PCI Express 3.0 x 1 (Flexible PCIe)Prend en charge AMD Quad CrossFireXTM et CrossFireXTMPrend en charge NVIDIA® Quad SLITM et SLITM1 x socket M.2 (Touche E), prend en charge les modules WiFi/ BT type 2230Contact doré 15μ dans fente VGA PCIe (PCIE1)

Graphiques

• La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.
• Prend en charge la technologie Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics
  • Gen9 LP, DX11.3, DX12
• Codage/Décodage HWA : VP8, HEVC 8b, VP9, HEVC 10b (Pour la 7^ème Génération de CPU Intel ^® )
• Codage/Décodage HWA : VP8, HEVC 8b ; Codage/Décodage GPU/SW : VP9, HEVC 10b (Pour la 6^ème Génération de CPU Intel®)
  • Mémoire partagée max. 1024 Mo

* La taille de la mémoire partagée maximale peut varier selon les différents systèmes d'exploitation.

• Trois options de sortie graphique : D-Sub, DVI-D et HDMI
• Prend en charge la configuration à triple moniteurs
• Prend en charge la technologie HDMI avec résolution maximale de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
• Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz
• Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz
• Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)
• Prend en charge HDCP via ports DVI-D et HDMI
• Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI

Audio

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)
• Compatible audio Blu-ray Premium
• Protection contre les surtensions (Protection complète contre les pics ASRock)
• Prend en charge Purity Sound ^TM 4
• Couvercles audio série en or fin Nichicon
• 120dB SNR DAC avec amplificateur différentiel
• Amplificateur de casque TI® NE5532 Premium pour connecteur audio sur panneau avant (prend en charge les casques jusqu'à 600 Ohms)
• Entrée d'alimentation Pure Power

	- Technologie Direct Drive- Blindage isolant PCB- Détection d'impédance sur le port de sortie avant- Couches de PCB individuelles pour canal audio D/G• Prend en charge DTS Connect
Réseau	• Gigabit LAN 10/100/1000 Mo/s• Giga PHY Intel® I219V• Prend en charge la fonction Wake-On-LAN• Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)• Prend en charge la fonction d'économie d'énergie Ethernet 802.3az• Prend en charge PXE
Connectique du panneau arrière	• 1 x port souris/clavier PS/2• 1 x port D-Sub• 1 x port DVI-D• 1 x port HDMI• 1 x port sortie optique SPDIF• 1 x port USB 3.1 type A (10 Gb/s) (ASMedia ASM2142) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))• 1 x port USB 3.1 type C (10 Gb/s) (ASMedia ASM2142) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))• 4 x ports USB 3.0 (Intel® Z270) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)• Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone
Stockage	• 6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 15 et Intel Smart Response), NCQ, AHCI et Hot Plug** Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_5 est désactivé.* Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.• 1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 SATA3 6,0 Gb/s type 2230/2242/2260/2280 et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)**

• 1 x socket Ultra M.2 (M2_2), prend en charge les modules M.2 SATA3 s Gb/s type 2230/2242/2260/2280 et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)**
  ** Prend en charge Intel® Optane™ Technology
  ** Prend en charge les SSD NVMe comme disques de démarrage
  ** Prend en charge le kit ASRock U.2

Connecteur

• 1 x embase pour port COM
- 1 x embase TPM
• 1 x embase d'intrusion châssis
• 1 x prise LED d'alimentation et haut-parleur
• 1 x embase LED RVB Aura
- 1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).
- 1 x connecteur pour ventilateur de processeur optionnel/pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de processeur optionnel/pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 1,5 A (18 W).
- 2 x connecteurs pour ventilateur du châssis (4 broches) (contrôle de vitesse de ventilateur intelligent)
- 1 x connecteur pour ventilateur de châssis optionnel/pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de châssis optionnel/pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 1,5 A (18 W).
* CPU_OPT/W_PUMP, CHA_FAN1, CHA_FAN2 et CHA_FAN3/W_PUMP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches (connecteur d'alimentation haute densité)
• 1 x connecteur d'alimentation 12 V 8 broches (connecteur d'alimentation haute densité)
• 1 x connecteur audio panneau avant (15μ Connecteur audio or)
  • 1 x connecteur Thunderbolt AIC (5 broches)
  • 1 x connecteur Thunderbolt AIC (10 broches)

* Une seule carte AIC Thunderbolt est prise en charge.

- 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Intel® Z270) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

	2 x embases USB 3.0 (4 ports USB 3.0 pris en charge)(concentrateur ASMedia ASM1074) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))1 x port USB 3.0 type A vertical (Intel® Z270)
Caractéristiques du BIOS	BIOS UEFI AMI avec prise en charge d’interface graphique multilingueCompatible ACPI 6.0 Wake Up EventsCompatible SMBIOS 2.7Réglage de la tension CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCST, VCCSA, VCCPLL
Surveillance du matériel	Détection de température de CPU / châssis / CPU optionnel / pompe à eau / châssis optionnel / pompe à eauTachymètre du ventilateur de CPU / châssis / CPU optionnel / pompe à eau / châssis optionnel / pompe à eauVentilateur silencieux de CPU / châssis / CPU optionnel / pompe à eau / châssis optionnel / pompe à eau (réglage automatique de la vitesse du ventilateur du châssis d’après la température du CPU)Contrôle simultané des vitesses du ventilateur de CPU / châssis / CPU optionnel / pompe à eau / châssis optionnel / pompe à eauDétection CHASSIS OUVERTSurveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST
Système d’exploitation	Microsoft® Windows® 10 64 bits (Pour la 7ème Génération de CPU Intel®)Microsoft® Windows® 10 64 bits / 8.1 64 bits / 7 32 bits / 7 64 bits (Pour la 6ème Génération de CPU Intel®)* Pour installer Windows® 7, un disque d’installation modifié avec les pilotes xHCI intégrés au fichier ISO est requis. Reportez-vous à la page 181 pour des instructions plus détaillées.
	* Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails : http://www.asrock.com

Certifications

• FCC, CE
  • ErP/EuP Ready (alimentation ErP/EuP ready requise)

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short

Open

Fonction Clear CMOSPar défaut

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 18)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 19)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

(SATA3_0:

voir p.1, No. 16)

(SATA3_1:

voir p.1, No. 15)

(SATA3_2:

voir p.1, No. 13)

(SATA3_3:

voir p.1, No. 14)

(SATA3_4:

voir p.1, No. 12)

(SATA3_5:

voir p.1, No. 11)

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

* Lignes partagées M2_1, et SATA3_5. Si l'un des deux est utilisé, l'autre sera désactivé.

* Lignes partagées M2_2, et SATA3_0. Si l'un des deux est utilisé, l'autre sera désactivé.

Embases USB 2.0

(USB1_2 à 9 broches

(voir p.1, No. 22)

(USB3_4 à 9 broches)

(voir p.1, No. 21)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embases USB 3.0

(USB3_5_6 à 19 broches)

(voir p.1, No. 8)

(USB3_7_8 à 19 broches)

(voir p.1, No. 9)

(USB3\_9)

(voir p.1, No. 10)

VbusVous Vbus IntA_PB_SS RX- IntA_PA_SSRX- IntA_PB_SS RX+ IntA_PA_SSRX+ CND GND IntA_PB_SS TX- IntA_PA_SSTX- IntA_PB_SS TX+ IntA_PA_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

Il y a deux embases et un port sur cette carte mère. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 29)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur du châssis

(CHA_FAN1 à 4 broches)

(voir p.1, No. 30)

(CHA_FAN2 à 4 broches)

(voir p.1, No. 20)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur du ventilateur de châssis optionnel/pompe à eau (CHA_FAN3/W_PUMP à 4 broches)

(voir p.1, No. 25)

Cette carte mère est dotée de deux connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur du processeur(CPU_FAN1 à 4 broches)(voir p.1, No. 2)		Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
Connecteur du ventilateur de CPU optionnel/pompe à eau(CPU_OPT/W_PUMP à 4 broches)(voir p.1, No. 3)		Cette carte mère est dotée d’un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d’eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
Connecteur d’alimentation ATX(ATXPWR1 à 24 broches)(voir p.1, No. 7)		Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d’alimentation ATX 12V(ATX12V1 à 8 broches)(voir p.1, No. 1)		Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Connecteurs Thunderbolt AIC(TB1 à 5 broches)(voir p.1, No. 28)(TB2 à 10 broches)(voir p.1, No. 27)		Veuillez connecter une carte d’extension (AIC) ThunderboltTM au connecteur AIC Thunderbolt via le câble GPIO.* Veuillez installer la carte ThunderboltTM AIC sur PCIE4 (emplacement par défaut).* Une seule carte AIC Thunderbolt est prise en charge sur cette carte mère.
Embase pour port série (COM1 à 9 broches) (voir p.1, No. 26)		Cette embase COM1 prend en charge un module de port série.
Embase d'intrusion châssis (CI1 à 2 broches) (voir p.1, No. 23)		Cette carte mère prend en charge la fonction de détection CHASSIS OUVERT qui alerte l'utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d'intrusion.

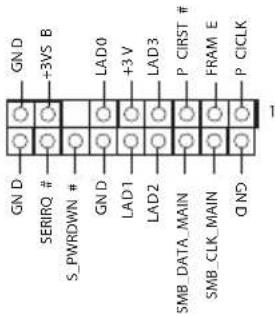

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 24)		Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
Embase LED RVB AURA (RGB_LED à 4 broches) (voir p.1, No. 6)		L'embase LED RVB AURA sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.
