MANUALE UTENTE Z270M Extreme4 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z270M Extreme4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock Z270M Extreme4 (Form Factor Micro ATX)
  • Guida all'installazione rapida di ASRock Z270M Extreme4
  • CD di supporto ASRock Z270M Extreme4
  • 1 x mascherina metallica posteriore I/O
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 1 x scheda ASRock SLI_HB_Bridge_1S (opzionali)
  • 3 x viti per Socket M.2 (opzionali)

1.2 Specifiche

Piattaforma	Fattore di forma Micro ATX
CPU	Supporta processori 7^th and 6^th Generation Intel® CoreTM i7/i5/i3/Pentium®/Celeron® (Socket 1151)Digi Power designPotenza a 6 fasiSupporta la tecnologia Intel® Turbo Boost 2.0Supporto di CPU unlocked Intel® K-SeriesSupporta gamma completa overclocking BCLK ASRockSupporto di ASRock Hyper BCLK Engine II
Chipset	Intel® Z270
Memoria	Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Supporto di memoria DDR4 3600+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, un-buffered* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock.(http://www.asrock.com/)** 7^th Gen Intel® CPU supporta DDR4 fino a 2400; 6^th Gen Intel® CPU supporta DDR4 fino a 2133.Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)Capacità max. della memoria di sistema: 64GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0Contatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	3 x alloggi PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4:singolo a x16 (PCIE1); doppio a x8 (PCIE1) / x8 (PCIE3); triplo a x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE4))*Supporto di SSD NVMe come disco d'avvio1 x alloggio PCI Express 3.0 x1 (Flexible PCIe)Supporta AMD Quad CrossFireXTM e CrossFireXTMSupporta NVIDIA® Quad SLITM e SLITM1 Socket M.2 (tastoE), supporta moduli di tipo 2230 WiFi/BTContatti d'oro 15μ nell'alloggio VGA PCIe (PCIE1)

Grafica

• La videografica integrata della scheda video HD Intel* e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.
• Supporta la videografica integrata della scheda video HD Intel*: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics
  • Gen9 LP, DX11.3, DX12
• Codifica/decodifica HWA: VP8, HEVC 8b, VP9, HEVC 10b (per 7^th Gen Intel® CPU)
• Codifica/decodifica HWA: VP8, HEVC 8b; Codifica/decodifica GPU/SW: VP9, HEVC 10b (per 6^th Gen Intel® CPU)
  • Memoria condivisa max. 1.024MB

* Le dimensioni massime della memoria condivisa possono variare tra i diversi sistemi operativi.

• Tre opzioni di output grafico: D-Sub, DVI-D e HDMI
  • Supporto di tre monitor
• Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz
• Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz
• Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz
• Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)
  • Supporto di HDCP con le porte DVI-D e HDMI
• Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1220)
  • Supporto audio Blu-ray Premium
• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
  • Supporto di Purity Sound™ 4
• Cappucci audio Nichicon serie Fine Gold
• 120dB SNR DAC con amplificatore differenziale
• TI ^a NE5532 Premium Headset Amplifier per connettore audio pannello frontale (supporta cuffie fino a 600 Ohm)
• Ingresso Pure Power

	- Tecnologia Direct Drive- Schermatura isolata PCB- Sensore impedenza sulla porta di uscita anteriore- Layer PCB individuali per canali audio R/LSupporta DTS Connect
LAN	LAN Gigabit 10/100/1000 Mb/sGiga PHY Intel® I219VSupporto WOL (Wake-On-LAN)Supporto protezione da fulmini/scariche elettrostatiche (ASRock Full Spike Protection)Supporto Energy Efficient Ethernet 802.3azSupporto PXE
I/O pannello posteriore	1 x porta mouse/tastiera PS/21 x porta D-Sub1 x porta DVI-D1 x porta HDMI1 x porta uscita SPDIF ottico1 x Porta USB 3.1 di tipo A (10 Gb/s) (ASMedia ASM2142) (Supporto protezione ESD (protezione ASRock Full Spike))1 x Porta USB 3.1 di tipo C (10 Gb/s) (ASMedia ASM2142) (Supporto protezione ESD (protezione ASRock Full Spike))4 x Porte USB 3.0 (Intel® Z270) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono
Archiviazione	6 x connettori SATA3 6,0 Gb/s, supportano RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug** Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_5 sarà disabilitato.* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

- 1 x Socket Ultra M.2 (M2_1), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)** - 1 x Socket Ultra M.2 (M2_2), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)**

** Supporta la tecnologia Intel® Optane™

** Supporto di SSD NVMe come disco d'avvio

• 1 x connettore porta COM
- 1 x connettore TMP
• 1 x connettore intrusione telaio
• 1 x connettore LED alimentazione e altoparlante
• 1 x collettore LED RGB Aura
• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

- 1 x connettore ventola CPU optional/ventola pompa dell'acqua (4 pin) (Smart Fan Speed Control)

* La ventola CPU optional/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 1,5A (18W).

• 2 x connettori ventola telaio (4 pin) (Smart Fan Speed Control)
• 1 x connettore ventola telaio optional/ventola pompa dell'acqua (4 pin) (Smart Fan Speed Control)

* La ventola telaio/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 1,5A (18W).

* CPU_OPT/W_PUMP, CHA_FAN1, CHA_FAN2 e CHA_FAN3/W_PUMP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24-pin (connettore alimentazione ad alta densità)
• 1 x connettore alimentazione 12V 8-pin (connettore alimentazione ad alta densità)
• 1 x connettore audio pannello frontale (15μ connettore audio dorati)
  • 1 x connettore Thunderbolt AIC (5-pin)
  • 1 x connettore Thunderbolt AIC (10-pin)
  * È supportata una sola scheda Thunderbolt AIC.

	2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (Intel® Z270) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection))2 x collettori USB 3.0 (supporto di 4 porte USB 3.0) (hub ASMedia ASM1074) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))1 x USB 3.0 verticale tipo A (Intel® Z270)
Funzionalità BIOS	AMI UEFI Legal BIOS con interfaccia di supporto multilingueEventi di riattivazione conformi a ACPI 6.0Supporto di SMBIOS 2.7Regolazione multipla tensione CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCST, VCCSA, VCCPLL
Hardware Monitor	Sensore di temperatura CPU / telaio / CPU optional / pompa dell'acqua / telaio optional / pompa dell'acquaTachimetro ventola CPU / telaio / CPU optional / pompa dell'acqua / telaio optional / pompa dell'acquaVentola silenziosa CPU / telaio / CPU optional / pompa dell'acqua / telaio optional / pompa dell'acqua (regolazione automatica velocità in base alla temperatura della CPU)Controllo velocità ventola CPU / telaio / CPU optional / pompa dell'acqua / telaio optional / pompa dell'acquaRilevamento CASE OPENMonitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST
SO	Microsoft® Windows® 10 64-bit (per 7^th Gen Intel® CPU)Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit (per 6^th Gen Intel® CPU)* Per installare Windows® 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 181 per altre istruzioni dettagliate.* Per il driver aggiornato di Windows® 10, visitare il sito ASRock all'indirizzo: http://www.asrock.com
Certificazioni	FCC, CEErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short

Open

Jumper per azzerare la CMOS (CLRMOS1)

(vedere pag. 1, n. 17)

Azzerare la CMOSPredefinito

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 18)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettore LED alimentazione e altoparlante (SPK_PLED1 7 pin) (vedere pag. 1, n. 19)

Collegare i LED alimentazione e l'altoparlante a questo connettore.

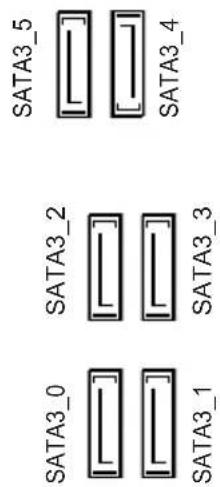

Connettori Serial ATA3 (SATA3_0: vedere pag. 1, n. 16) (SATA3_1: vedere pag. 1, n. 15) (SATA3_2: vedere pag. 1, n. 13) (SATA3_3: vedere pag. 1, n. 14) (SATA3_4: vedere pag. 1, n. 12) (SATA3_5: vedere pag. 1, n. 11)

SATA3_5 SATA3_2 SATA3_4 SATA3_0 SATA3_1 SATA3_3

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. * M2_1, e SATA3_5 condividono le corsie. Se uno di essi è utilizzato, l'altro sarà disabilitato. * M2_2, e SATA3_0 condividono le corsie. Se uno di essi è utilizzato, l'altro sarà disabilitato.

Header USB 2.0 (USB1_2 a 9 pin (vedere pag. 1, n. 22) (USB3_4 a 9 pin) (vedere pag. 1, n. 21)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

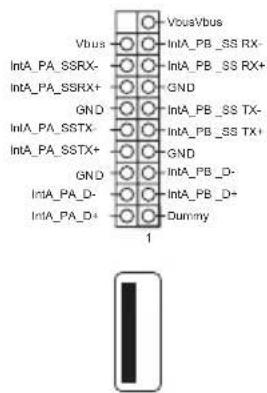

Header USB 3.0 (USB3_5_6 a 19 pin) (vedere pag. 1, n. 8) (USB3_7_8 a 19 pin) (vedere pag. 1, n. 9)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VousVbus IntA_PB_SS RX- IntA_PB_SS RX+ GND IntA_PB_SS TX- IntA_PB_SS TX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Questa scheda madre è dotata di due collettori e di una porta. Ciascun header USB 3.0 può supportare due porte.

(USB3_9) (vedere pag. 1, n. 10)

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 29)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L JOUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 30)

(CHA_FAN2 a 4 pin) (vedere pag. 1, n. 20)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettore ventola telaio optional / pompa dell'acqua (CHA_FAN3/W_PUMP a 4 pin) (vedere pag. 1, n. 25)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Questa scheda madre fornisce due connettori ventola telaio con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU optional / pompa dell'acqua (CPU_OPT/W_PUMP a 4 pin) (vedere pag. 1, n. 3)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

Connettori Thunderbolt AIC (TB1 5-pin) (vedere pag. 1, n. 28) (TB2 10-pin) (vedere pag. 1, n. 27)

DUMMY I2C_DATA I2C_CLOCK IRQ GND 1 SLP_S4# PLUG_EVENT FRC_PWR GND SLP_S3#

Collegare una scheda aggiuntiva Thunderbolt™ (AIC) al connettore Thunderbolt AIC utilizzando il cavo GPIO. * Installare la scheda Thunderbolt™ AIC nell'alloggio (predefinito) PCIE4. * Questa scheda madre supporta una sola scheda Thunderbolt AIC.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 26)		Questo header COM1 supporta un modulo di porta seriale.
Header di intrusione nello chassis (CI1 a 2 pin) (vedere pag. 1, n. 23)		Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.

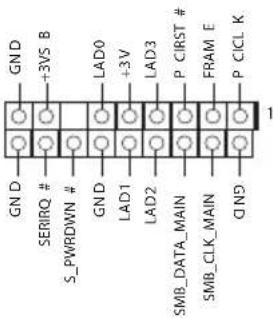

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 24)		Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
Collettore LED RGB Aura (RGB_LED a 4 pin) (vedere pag. 1, n. 6)		Il collettore LED RGB Aura viene utilizzato per colle-gare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.
