Caractéristiques techniques	Compresseur Bostitch MRC6-E, 6 litres, 1.5 HP, pression maximale de 8 bars, débit d'air de 150 L/min
Utilisation	Idéal pour les petits travaux de bricolage, gonflage de pneus, et utilisation avec des outils pneumatiques légers
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, et purger le réservoir d'eau condensée
Sécurité	Utiliser des lunettes de protection, ne pas dépasser la pression maximale, et éviter les environnements humides
Informations générales	Poids léger pour une portabilité facile, fonctionnement silencieux, garantie de 2 ans

FOIRE AUX QUESTIONS - MRC6-E Bostitch

Comment puis-je mettre en marche le compresseur Bostitch MRC6-E ?

Pour mettre en marche le compresseur, branchez-le sur une prise électrique appropriée, puis allumez l'interrupteur situé sur le panneau de commande.

Le compresseur ne démarre pas, que faire ?

Vérifiez si le compresseur est correctement branché et si l'interrupteur est en position 'ON'. Assurez-vous également que la protection thermique n'a pas été déclenchée.

Comment régler la pression de sortie du compresseur ?

Utilisez le manomètre pour vérifier la pression actuelle, puis tournez le bouton de réglage de pression pour l'ajuster à la valeur souhaitée.

Que faire si le compresseur émet des bruits étranges ?

Des bruits étranges peuvent indiquer un problème. Vérifiez que toutes les pièces sont bien fixées et qu'il n'y a pas de débris dans le compresseur. Si le problème persiste, contactez un service de réparation.

Comment entretenir mon compresseur Bostitch MRC6-E ?

Pour un bon entretien, videz régulièrement le réservoir d'eau, nettoyez les filtres et vérifiez les connexions et les tuyaux pour des signes d'usure.

Le compresseur surchauffe, que dois-je faire ?

Si le compresseur surchauffe, arrêtez-le immédiatement et laissez-le refroidir. Assurez-vous qu'il y a suffisamment d'air circulant autour de l'appareil et vérifiez le niveau d'huile si applicable.

Est-il normal que le compresseur s'arrête et redémarre fréquemment ?

Oui, c'est normal que le compresseur s'arrête automatiquement lorsque la pression souhaitée est atteinte. Il redémarrera lorsque la pression baissera.

Comment puis-je stocker mon compresseur correctement ?

Rangez le compresseur dans un endroit sec et frais, hors de la portée des enfants. Veillez à vider l'eau du réservoir avant le stockage.

MODE D'EMPLOI MRC6-E Bostitch

Avertissement : avant d’effectuer toute intervention sur le compresseur, il est obligatoire de

débrancher la source d’alimentation électrique de la machine. RISQUE DE TEMPÉRATURES ÉLEVÉES :

Avertissement : certaines pièces du compresseur peuvent atteindre des températures élevées.

RISQUE DE MISE EN MARCHE ACCIDENTELLE : Attention : le compresseur peut redémarrer automatiquement en cas de coupure de courant suivie d’un rétablissement de la tension. INFORMATIONS IMPORTANTES Lire et comprendre toutes les instructions de fonctionnement, les consignes de sécurité et les mises en garde contenues dans ce manuel d’utilisation avant de faire fonctionner le compresseur ou de procéder à son entretien. La majorité des accidents résultant de l’utilisation ou de l’entretien du compresseur sont dus au non respect des consignes et règles de sécurité élémentaires. En identifiant à temps les situations potentiellement dangereuses et en respectant les consignes de sécurité appropriées, les accidents peuvent souvent être évités. Les consignes élémentaires de sécurité sont décrites dans la section « SÉCURITÉ » de ce manuel ainsi que dans les sections renfermant les instructions d’utilisation et d’entretien. Les dangers qui doivent être évités afin de prévenir toute blessure corporelle ou tout dommage sur la machine sont indiqués par « ATTENTION » sur le compresseur et dans ce manuel. Ne jamais utiliser le compresseur d’une manière qui n’a pas été spécifiquement recommandée par le fabricant, à moins de s’être préalablement assuré que l’utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.

SIGNIFICATION DU VOCABULAIRE DE SIGNALISATION

ATTENTION : indique une situation potentiellement dangereuse qui, si on ne tient pas compte de son caractère, risque de provoquer de graves blessures.

AVERTISSEMENT : indique une situation dangereuse qui, si on ne tient pas compte de son caractère, risque de

1. NE JAMAIS TOUCHER AUX PIÈCES MOBILES Ne jamais approcher les mains, les doigts ou aucune autre partie

du corps des pièces mobiles du compresseur.

2. NE JAMAIS FAIRE FONCTIONNER LE COMPRESSEUR SI TOUS LES CARTERS DE PROTECTION NE SONT PAS EN

PLACE Ne jamais faire fonctionner le compresseur si tous les carters de protection ou les dispositifs de sécurité ne sont pas en place et en bon état. Si une opération d’entretien ou de réparation nécessite le démontage d’un carter de protection ou d’un dispositif de sécurité, s’assurer de bien le remonter avant de remettre le compresseur en marche.

3. TOUJOURS SE PROTÉGER LES YEUX Toujours porter des lunettes ou un masque de protection oculaire. Ne jamais

diriger le jet d’air comprimé sur une personne ou une partie du corps.

4. SE PROTÉGER CONTRE LES CHOCS ÉLECTRIQUES Empêcher tout contact du corps avec les surfaces mises à

la terre, par exemple les tuyaux, radiateurs, plaques chauffantes et enceintes de réfrigération. Ne jamais faire fonctionner le compresseur dans un endroit humide ou sur une surface mouillée.

5. DÉBRANCHER LE COMPRESSEUR Toujours débrancher le compresseur de la source d’alimentation électrique et

évacuer l’air comprimé du réservoir avant toute opération de révision, d’inspection, d’entretien, de nettoyage, de remplacement ou de vérification des pièces.

7. ENTREPOSER CORRECTEMENT LE COMPRESSEUR Lorsqu’il n’est pas utilisé, le compresseur doit être entreposé

dans un endroit sec. Veiller à ce qu’il soit hors de portée des enfants. Fermer à clé le local d’entreposage.

8. MAINTENIR L’ESPACE DE TRAVAIL PROPRE Un espace de travail encombré augmente les risques d’accidents. Le

débarrasser des outils inutiles, débris, meubles, etc.

9. ÉLOIGNER LES ENFANTS Ne pas laisser les visiteurs toucher à la rallonge du compresseur. Tous les visiteurs

devront se tenir suffisamment éloignés de l’espace de travail.

10. SE VÊTIR CORRECTEMENT Ne porter ni vêtements amples ni bijoux. Ils pourraient se prendre dans les pièces

mobiles. Porter une coiffe de protection pour maintenir les cheveux longs.

11. FAIRE ATTENTION AU CORDON Ne jamais tirer brusquement sur le cordon pour le débrancher. Tenir le cordon à

l’écart des sources de chaleur, de graisse et des surfaces tranchantes.

12. ENTRETENIR LE COMPRESSEUR AVEC SOIN Suivre les instructions de lubrification. Inspecter régulièrement

les cordons et, s’ils sont endommagés, les faire réparer dans un centre de service après-vente agréé. Inspecter périodiquement les rallonges et les faire réparer si elles sont endommagées.

13. RALLONGES POUR UTILISATION EN EXTÉRIEUR Si l’outil doit être utilisé en extérieur, utiliser uniquement des

rallonges conçues à cet effet et identifiées comme telles.

14. RESTER SUR SES GARDES Bien faire attention à ce que l’on fait. Faire preuve de bon sens. Ne pas utiliser

le compresseur en cas de fatigue. Ne jamais utiliser le compresseur sous l’effet de l’alcool, de drogues ou de médicaments provoquant la somnolence.

15. VÉRIFIER L’ABSENCE DE PIÈCES ENDOMMAGÉES ET DE FUITES D’AIR Avant de continuer à utiliser le

compresseur, vérifier attentivement que les carters de protection ou d’autres pièces ne sont pas endommagés pour s’assurer que le compresseur pourra fonctionner correctement et effectuer le travail pour lequel il est conçu. Vérifier l’alignement et le couplage des pièces mobiles, l’éventuelle présence de pièces cassées, le support, les fuites d’air et tout autre élément susceptible d’altérer le bon fonctionnement. Tout carter de protection ou autre pièce endommagé doit être correctement réparé ou remplacé par un centre de service après-vente agréé sauf en cas d’indication contraire dans ce manuel. Les pressostats défectueux doivent également être remplacés par un centre de service après-vente agréé. Ne pas utiliser le compresseur si l’interrupteur ne peut pas être mis en position « On » ou « Off ».

16. UTILISER LE COMPRESSEUR UNIQUEMENT POUR LES APPLICATIONS SPÉCIFIÉES DANS LE MANUEL

D’UTILISATION Ne jamais utiliser le compresseur pour des utilisations autres que celles spécifiées dans le manuel. Ne jamais utiliser l’air comprimé pour respirer. Ne jamais marcher ou se tenir debout sur le compresseur.

17. MANIPULER LE COMPRESSEUR CORRECTEMENT Faire fonctionner le compresseur conformément aux

instructions de ce manuel. Ne jamais laisser les enfants, les personnes non familiarisées avec son fonctionnement ou toute personne non autorisée utiliser le compresseur.

18. VÉRIFIER QUE TOUS LES BOULONS, VIS ET COUVERCLES SONT SOLIDEMENT FIXÉS Veiller à ce que tous les

boulons, vis et plaques soient solidement fixés. Les vérifier périodiquement.

19. MAINTENIR LA GRILLE D’AÉRATION DU MOTEUR PROPRE La grille d’aération du moteur doit rester propre en

permanence de façon à ce que l’air puisse circuler librement. Contrôler fréquemment l’accumulation de poussière.

20. FAIRE FONCTIONNER LE COMPRESSEUR À LA TENSION ASSIGNÉE Faire fonctionner le compresseur à la

tension spécifiée sur la plaque signalétique. Si le compresseur est utilisé à une tension supérieure à la tension assignée, il en résultera une vitesse de rotation du moteur anormalement élevée risquant d’endommager le compresseur et de griller le moteur.

21. NE JAMAIS UTILISER UN COMPRESSEUR DÉFECTUEUX OU DONT LE FONCTIONNEMENT EST ANORMAL Si le

compresseur semble ne pas fonctionner correctement, s’il émet un bruit bizarre ou s’il semble défectueux, l’arrêter immédiatement et le faire réparer dans un centre de service après-vente agréé.

23. UTILISER UNIQUEMENT DES PIÈCES DE RECHANGE D’ORIGINE L’utilisation de pièces de rechange autres que

celles d’origine peut entraîner l’annulation de la garantie et être la cause d’un mauvais fonctionnement et des blessures en résultant. Les pièces d’origine sont disponibles auprès de votre distributeur.

24. NE PAS MODIFIER LE COMPRESSEUR Ne pas modifier le compresseur. Toujours consulter un centre de service

après-vente agréé pour toute réparation. Une modification non autorisée risque non seulement d’affecter les performances du compresseur, mais également d’être la cause d’accidents et de blessures pour le personnel de réparation qui ne posséderait pas les compétences techniques nécessaires pour le réparer correctement.

25. DÉSACTIVER LE PRESSOSTAT LORSQUE LE COMPRESSEUR N’EST PAS UTILISÉ Lorsque le compresseur n’est

pas en fonctionnement, régler le bouton du pressostat sur « OFF », débrancher le compresseur et ouvrir le robinet de vidange pour vider le réservoir d’air comprimé.

26. NE JAMAIS TOUCHER LES SURFACES CHAUDES Pour éviter tout risque de brûlures, ne pas toucher les tuyaux,

les têtes, les cylindres et les moteurs.

27. NE PAS DIRIGER LE JET D’AIR DIRECTEMENT SUR LE CORPS Sous peine de blessures, ne pas diriger le jet d’air

sur des personnes ou des animaux.

28. VIDANGER LE RÉSERVOIR Vidanger le réservoir tous les jours ou toutes les 4 heures d’utilisation. Ouvrir le

bouchon de vidange et incliner le compresseur pour vider l’eau qui s’est accumulée.

29. NE PAS ARRÊTER LE COMPRESSEUR EN TIRANT SUR LA PRISE

Utiliser le bouton « AUTO/OFF » du pressostat.

30. POUR LE CIRCUIT PNEUMATIQUE, N’UTILISER QUE DES PIÈCES RECOMMANDÉES SUPPORTANT UNE

PRESSION SUPÉRIEURE OU ÉGALE À 125PSI (8,6 BARS) Il y a risque d’explosion. N’utiliser que des pièces pour circuit pneumatique recommandées supportant une pression supérieure ou égale à 125 psi (8,6 bars).

31. PORTER DES EQUIPEMENTS DE PROTECTION APPROPRIES : LUNETTES, BOUCHONS D’OREILLE. Des vêtements

de protection appropriés doivent être portés lorsque l’on se sert du compresseur et des outils et accessoires qui s’y connectent. Consulter le manuel de l’outil / accessoire en question et se conformer aux consignes de sécurité.

Pour les réparations, utiliser uniquement des pièces de rechange identiques aux pièces remplacées. Confier toute réparation à un centre de service après-vente agréé. RALLONGE Utiliser uniquement des rallonges à trois conducteurs possédant des fiches à trois broches avec terre et des prises tripolaires adaptées à la prise du compresseur. Remplacer ou réparer la rallonge endommagée. Vérifier que la rallonge est en bon état. Lors de l’utilisation d’une rallonge, s’assurer d’en utiliser une suffisamment résistante pour supporter le courant que votre produit laissera passer. Une rallonge trop faible peut provoquer des chutes de tension et, par conséquent, une perte de puissance ainsi qu’une surchauffe de l’appareil. Le tableau indique la taille à utiliser en fonction de la longueur de la rallonge et du nombre d’ampères indiqué sur la plaque signalétique. En cas de doute, utiliser le calibre supérieur suivant. Plus le numéro de calibre est petit, plus la rallonge est puissante. Tab. 1 SECTION VALABLE POUR UNE LONGUEUR MAXIMALE DE 20 mt monophasé CV kW 220/230V 110/120V

2 1.5 2.5 4-6 2.5-3 1.8-2.2 4 - ATTENTION Éviter tous les risques de chocs électriques. Ne jamais utiliser le compresseur avec une rallonge ou un câble électrique endommagé. Contrôler régulièrement les câbles électriques. Ne jamais utiliser le compresseur dans l’eau ou à proximité de celle-ci ainsi qu’à proximité d’un lieu où il y a risque de choc électrique.

• Ne jamais dépasser la pression maximum conseillée par le fabricant de tout attachement ou accessoire que vous utilisez avec ce compresseur. CAPACITE DE FONCTIONNEMENT : Pour assurer que ce compresseur d’air BOSTITCH fonctionne pendant longtemps, ne pas l’utiliser à plus de 25% de sa capacité maximum. Si ce compresseur fonctionne pendant plus de 25% d’une heure, sa capacité à fournir de l’air sera moindre que la quantité nécessaire à l’application. Toujours faire correspondre les exigences de volume d’air de l’attachement ou de l’accessoire utilisé avec le volume d’air que le compresseur est capable de fournir. Pour éviter une surchauffe du moteur électrique, ce compresseur est conçu pour une utilisation discontinue comme indiqué sur la plaque de données techniques (par exemple, S3-25 signifie 2.5 minutes ALLUME, 7.5 minutes ETEINT). CONSERVER CES INSTRUCTIONS ET LES METTRE À DISPOSITION DES PERSONNES QUI UTILISENT CET APPAREIL

UTILISATION ET ENTRETIEN

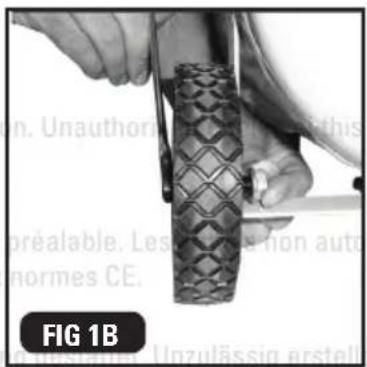

REMARQUE : les informations contenues dans ce manuel d’utilisation ont pour objectif d’assister l’opérateur durant l’utilisation et les opérations d’entretien du compresseur en toute sécurité. Certaines illustrations de ce manuel peuvent montrer des détails ou des accessoires qui différent de ceux de votre compresseur. INSTALLATION Après avoir déballé le compresseur, vérifier qu’il est en bon état en contrôlant qu’il n’a pas subi de dommages durant le transport puis effectuer les opérations suivantes: Monter les roues et le caoutchouc sur les réservoirs, lorsqu’ils ne sont pas déjà montés, en suivant les instructions (fig.1a & 1b). Monter également le filtre à air (Fig 2). Positionner le compresseur sur une surface plane ou avec une inclinaison maximale de 10°, dans un lieu bien ventilé, à l’abri des agents atmosphériques et non dans des endroits présentant des risques d’explosion. Si la surface est inclinée et lisse, vérifier que le compresseur ne bouge pas lorsqu’il fonctionne. Dans le cas contraire, bloquer les roues avec deux cales. Si la surface est un support ou un échafaudage, fixer le compresseur de façon appropriée afin qu’il ne tombe pas. Pour assurer une bonne ventilation et un refroidissement efficace, il est important que le compresseur se trouve au moins à 100 cm de distance de toute cloison. Les compresseurs montés sur réservoir à pieds fixes ne doivent pas être fixés au sol de façon rigide. Dans ce cas, il est conseillé de monter 4 supports anti-vibrations. Vérifier que les réservoirs ont été vidangés et qu’ils ne sont pas humides ou encrassés.

CONSIGNES D’UTILISATION

-Faire attention à ce que le compresseur soit transporté correctement. Ne pas le retourner ou le soulever avec des crochets ou câbles. -Contrôler le niveau d’huile en utilisant les encoches situées sur la tige de niveau d’huile (fig. 3). Les compresseurs lubrifiés avec de l’huile peuvent être fournis avec une petite bouteille d’huile pour recharger ou remplir le réservoir d’huile - noter que toute la bouteille n’est pas forcément nécessaire pour remplir complètement l’unité au niveau requis. NB : Certaines unités (MRC6, RC-10) sont équipées d’une pompe qui fonctionne sans huile. Il n’y a donc pas de niveau d’huile à vérifier et de réservoir d’huile à remplir.

© Stanley Bostitch GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE compliance for the products. FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en rien que les produits soient conformes aux normes CE. DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht die CE-Richtlinien für Produkte. NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet zeggen dat de producten voldoen aan de CE-vereisten. DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for produkterne. FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE- yhdenmukaisuutta. GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα. IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la conformità CE per i relativi prodotti. NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE- merking for produktet. PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em conformidade com a CE para os produtos. ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la conformidad con las normas CE de los productos. SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la conformidad con las normas CE de los productos. PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów. CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów. SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané výrobky. HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét. RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă conformitatea CE pentru produse.BRANCHEMENT ÉLECTRIQUE Les compresseurs monophasés sont fournis avec un câble électrique et une fiche bipolaire avec terre. Il est important que le compresseur soit branché à une prise de terre (fig. 4). IMPORTANT : ne jamais utiliser la prise de terre à la place du fil neutre. Le branchement à la terre doit être effectué selon les normes de sécurité (EN 60204). La fiche du câble d’alimentation ne doit pas être utilisée comme interrupteur mais doit être introduite dans une prise de courant commandée par un interrupteur différentiel approprié (magnétothermique). DÉMARRAGE Vérifier que la tension du réseau correspond à celle indiquée sur la plaque signalétique des caractéristiques électriques (fig. 5). La plage de tolérance admise est de +/- 5 %. Tourner ou appuyer, en fonction du type de pressostat présent sur l’appareil, le bouton situé sur la partie supérieure en position « 0 » (fig. 6A, 6B, 6C). Introduire la fiche dans la prise de courant et démarrer le compresseur en positionnant le bouton du pressostat sur « I ». Le fonctionnement du compresseur est entièrement automatique, commandé par le pressostat qui l’arrête lorsque la pression dans le réservoir atteint la valeur maximale et le fait repartir lorsqu’elle descend en dessous de la valeur minimum. Généralement, la différence de pression entre la valeur maximale et la valeur minimale est d’environ 2 bars (29 psi). Ex.: le compresseur s’arrête lorsqu’il atteint 8 bars (116 psi) (pression maximale de fonctionnement) et redémarre automatiquement lorsque la pression à l’intérieur du réservoir descend à 6 bars (87 psi). Après avoir branché le compresseur à la ligne électrique, effectuer une charge à la pression maximale et vérifier que le fonctionnement de la machine est correct. REMARQUE : le groupe tête/cylindre/tuyau de sortie peut atteindre des températures élevées. Il faut faire particulièrement attention lorsque vous travaillez à proximité de ces pièces de pas les toucher afin d’éviter les brûlures. IMPORTANT Les électro-compresseurs doivent être branchés à une prise de courant protégée par un interrupteur différentiel adapté (magnétothermique). Le moteur est muni d’un disjoncteur thermique automatique situé à l’intérieur de l’enroulement qui stoppe le compresseur lorsque la température du moteur atteint des valeurs trop élevées de (180

C). Si le disjoncteur thermique est enclenché, le compresseur redémarre automatiquement après 10 -15 minutes. RÉGLAGE DE LA PRESSION DE FONCTIONNEMENT Il n’est pas nécessaire de toujours utiliser la pression de fonctionnement maximale. Les outils pneumatiques utilisés fréquemment nécessitent au contraire moins de pression. Sur les compresseurs dotés d’un réducteur de pression, la pression de fonctionnement doit être réglée correctement. Régler la pression à la valeur désirée en tournant le bouton dans le sens des aiguilles d’une montre pour l’augmenter et dans le sens contraire pour la diminuer. Une fois la pression optimale atteinte, bloquer le bouton en appuyant vers le bas (fig. 7). Sur les réducteurs de pression sans manomètre, la pression de réglage est visible sur l’échelle graduée située sur le corps du réducteur. Sur les réducteurs de pression avec manomètre, la pression de réglage est visible sur l’échelle graduée située sur le manomètre. ATTENTION : Certains réducteurs de pression ne sont pas équipés de la fonction « push to lock ». Par conséquent, il suffit de tourner le bouton pour en régler la pression.

ARRETER LE COMPRESSEUR

Tourner ou appuyer sur le bouton interrupteur et le positionner sur “0” (en fonction du type de bouton de pression dont est muni le compresseur). NE PAS éteindre l’unité en la débranchant du secteur ou en éteignant la prise secteur. ENTRETIEN Avant d’effectuer toute intervention de maintenance sur le compresseur, vérifier que : -L’interrupteur principal est sur la position « 0 ». -Le pressostat et les interrupteurs de l’unité de commande sont tous désactivés, en position « 0 ». -Il n’y a pas de pression dans le réservoir d’air. Il est conseillé de remplacer l’élément filtrant au moins une fois lorsque le compresseur fonctionne dans un environnement propre et plus fréquemment dans un environnement poussiéreux (fig 8). Il est nécessaire d’évacuer la condensation du réservoir au moins une fois par semaine en ouvrant le robinet de vidange (fig. 9) situé sous le réservoir. En cas de présence d’air comprimé à l’intérieur du cylindre, faire particulièrement attention car l’eau est susceptible de sortir violemment. Pression conseillée : 1-2 bars maxi.

2. En tenant la poignée, faire basculer le compresseur pour positionner la vanne de vidange en bas du réservoir.

3. Ouvrir la vanne de vidange.

4. Garder le compresseur dans cette position jusqu’à ce que toute l’humidité aie disparue.

La condensation des compresseurs lubrifiés avec de l’huile ne doit pas être vidée dans les égouts ou déversée dans la nature car elle contient de l’huile. VIDANGE D’HUILE - ADJONCTION D’HUILE (C24 / C24-U110 / C50 / PS20 / PS20-U110) Le compresseur est rempli avec de l’huile synthétique « SAE 40 ». Après les 100 premières heures de fonctionnement, il est conseillé de vidanger complètement l’huile de la pompe. Dévisser le bouchon de vidange situé sur le couvercle du carter, faire sortir toute l’huile et revisser le bouchon (fig. 10). Introduire l’huile par l’orifice supérieur du couvercle du carter (fig. 11) jusqu’à l’obtention du niveau indiqué sur la tige (fig. 3). Toutes les semaines, contrôler le niveau d’huile de la pompe (fig. 3) et ajouter de l’huile si nécessaire. En cas de fonctionnement à une température ambiante comprise entre - 5°C et + 40°C, utiliser de l’huile synthétique « SAE 40 ». L’huile synthétique offre l’avantage de ne pas perdre ses caractéristiques tant durant l’hiver que durant l’été. L’huile usagée ne doit pas être vidée dans les égouts ou déversée dans la nature. EN CE QUI CONCERNE LA VIDANGE D’HUILE, CONSULTER LE TABLEAU

TYPE D’HUILE HEURES DE FONCTIONNEMENT

Synthèse…….................................................500 Huile synthétique : ........................................300 (MOBIL, SHELL, ESSO, BP ou AUTRE) Autres types d’huile : minérale multigrade SAE 15 W40.....................................................100 PROCÉDURES D’INTERVENTION EN CAS DE PETITES ANOMALIES Fuite d’air dans la vanne située sous le pressostat Cet inconvénient est dû à une étanchéité défectueuse du clapet anti-retour. Procéder comme suit : - Évacuer toute la pression du réservoir - Dévisser la tête hexagonale de la vanne - Nettoyer soigneusement le disque en caoutchouc ainsi que son logement. - Remonter soigneusement le tout. Fuites d’air Elles sont généralement dues à une étanchéité défectueuse des raccords. Contrôler tous les raccords en les mouillant avec de l’eau savonneuse. Le compresseur ne démarre pas En cas de difficulté de démarrage du compresseur, vérifier les points suivants : - La tension de réseau doit correspondre à celle indiquée sur la plaquette signalétique (fig. 5) - Les rallonges électriques doivent être de longueur ou de diamètre adapté. - L’environnement de travail ne doit pas être trop froid (en dessous de 0°C). - Le carter doit être rempli d’huile afin de garantir la lubrification - Le réseau électrique doit être alimenté (prise bien branchée - magnétothermique, fusibles en bon état). Le compresseur ne s’arrête pas - Si le compresseur ne s’arrête pas lorsque la pression maximale est atteinte, la vanne de sécurité du réservoir s’actionne. Contacter le centre de service après-vente autorisé le plus proche pour faire réparer la vanne. IMPORTANT - Ne jamais dévisser un raccord quelconque lorsque le réservoir est sous pression. - Toujours vérifier qu’il n’y a pas de pression dans le réservoir. - Il est interdit de percer des trous, de faire des soudures ou de déformer volontairement le réservoir d’air comprimé. - Débrancher la fiche de la prise de courant avant d’effectuer toute opération sur le compresseur. - Température ambiante de fonctionnement : 0°C + 35°C. - Ne pas diriger de jet d’eau ou de liquide inflammable sur le compresseur. - Ne pas positionner d’objet inflammable à proximité du compresseur. - Durant les pauses, positionner le pressostat sur « 0 » (OFF) (éteint).

© Stanley Bostitch GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE compliance for the products. FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en rien que les produits soient conformes aux normes CE. DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht die CE-Richtlinien für Produkte. NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet zeggen dat de producten voldoen aan de CE-vereisten. DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for produkterne. FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE- yhdenmukaisuutta. GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα. IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la conformità CE per i relativi prodotti. NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE- merking for produktet. PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em conformidade com a CE para os produtos. ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la conformidad con las normas CE de los productos. SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la conformidad con las normas CE de los productos. PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów. CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów. SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané výrobky. HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét. RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă conformitatea CE pentru produse.- Ne jamais diriger le jet d’air vers des personnes ou des animaux. - Ne pas transporter le compresseur lorsque le réservoir est sous pression. - Faire attention aux parties du compresseur telles que la tête et les tuyaux de sortie qui peuvent atteindre des températures élevées. Ne jamais toucher ces composants afin éviter les brûlures. - Transporter le compresseur en le soulevant ou en le tirant par les poignées ou prises appropriées. - Éloigner les enfants et les animaux de la zone de fonctionnement de la machine. - Si ce compresseur est utilisé pour peindre : a) Ne pas travailler dans des endroits fermés ou à proximité de flammes b) S’assurer que le lieu de travail soit adéquatement ventilé c) Se protéger le nez et la bouche en portant un masque approprié. Consulter le manuel de l’outil / accessoire en question et se conformer aux consignes de sécurité. - En cas d’endommagement du câble électrique ou de la fiche, ne pas utiliser le compresseur et contacter le centre de service après-vente autorisé pour les remplacer par une pièce de rechange d’origine. - En cas de positionnement du compresseur sur un échafaudage ou un plan au-dessus du sol, le fixer afin d’éviter toute chute durant le fonctionnement. - Ne pas introduire d’objets ou les mains à l’intérieur des grilles de protection afin d’éviter toute blessure corporelle ou dommage pour le compresseur. - Ne pas utiliser le compresseur comme objet contondant contre des personnes, animaux ou choses afin d’éviter des accidents graves. - Une fois l’utilisation du compresseur terminée, toujours débrancher la fiche de la prise de courant. MODELES ELECTRO-COMPRESSEURS Pour le marché européen, les réservoirs des compresseurs sont fabriqués conformément à la Directive 2009/105/CE Pour le marché européen, les compresseurs sont fabriqués conformément à la Directive 2006/42/CE. Niveau sonore mesuré en champ libre à 4 m de distance.

CONSEILS UTILES POUR UNE UTILISATION EFFICACE

- Pour une utilisation efficace de la machine en charge maximale continue à la pression de fonctionnement maximale, vérifier que la température de l’environnement de travail fermé ne dépasse pas + 25°C. CES COMPRESSEURS ONT ETE CONCUS POUR UNE UTILISATION DISCONTINUE. ILS DOIVENT ETRE UTILISÉS UNIQUEMENT POUR DES APPLICATIONS OU LEUR UTILISATION N’EXCÈDERA PAS LES 25% DE SERVICE PENDANT UNE HEURE. STOCKAGE DU COMPRESSEUR EMBALLÉ ET DÉBALLÉ Pendant toute la période d’inactivité du compresseur avant son déballage, le conserver dans un endroit sec, avec une température comprise entre + 5°C et + 45°C à l’abri des intempéries. Pendant toute la période d’inactivité du compresseur après son déballage, dans l’attente de sa mise en service ou en cas d’interruption de production, le protéger avec des bâches afin d’éviter que la poussière se dépose sur les mécanismes. Si le compresseur reste inactif pendant de longues périodes, il est nécessaire de vidanger l’huile et de contrôler le fonctionnement RACCORDEMENTS PNEUMATIQUES Toujours utiliser des tuyaux pneumatiques pour air comprimé ayant des caractéristiques de pression maximale adaptées à celle du compresseur. Ne pas essayer de réparer le tuyau lorsqu’il est défectueux. NOUS NOUS RÉSERVONS LE DROIT D’APPORTER TOUTE MODIFICATION NÉCESSAIRE SANS PRÉAVIS. Modèle MRC6 C24 C24-U110 C50 RC-10 RC-10-U110 PS20 PS20-U110 Taille du réservoir (Ltr) 6 24 24 50 10 10 20 20 Puissance cheval vapeur / Kilo Watts à capacité maximum

1.5 / 1.1 2.5 / 1.8 2.5 / 1.8 2.5 / 1.8 2.0 / 1.5 2.0 / 1.5 2.5 / 1.8 2.5 / 1.8

Puissance cheval vapeur / Kilo Watts à capacité moyenne
