MANUAL DE USUARIO MRC6-E Bostitch

PROTEZIONE COBERTURA DE PROTECCIÓN

CAMBIO OLIO - RABBOCCO OLIO

3. Rode a válvula de descarga para a abrir.

INFORMACIÓN IMPORTANTE

Lea y comprenda atentamente todas las instrucciones de funcionamiento, las precauciones de seguridad y las advertencias del Manual de instrucciones antes de usar o realizar el mantenimiento del compresor. La mayoría de los accidentes por el uso de compresores se debe al incumplimiento de las medidas o precauciones de seguridad básicas. Se pueden evitar accidentes si se reconoce una situación potencialmente peligrosa antes de que ocurra y si se siguen los procedimientos adecuados de seguridad. Las precauciones de seguridad se describen en la sección “SEGURIDAD” de este Manual y también en las secciones relativas al uso y mantenimiento del compresor. Las situaciones peligrosas a evitar para prevenir todos los riesgos de lesiones graves o daños a la máquina se describen en la sección “ADVERTENCIAS” sobre el compresor y en el Manual de instrucciones. No utilizar jamás el compresor de una forma que no haya sido recomendada específicamente por el fabricante, a no ser que confirme de antemano que el uso del compresor es totalmente seguro para usted y las personas que están cerca. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA: indica una situación potencialmente peligrosa que, si se ignora, puede causar graves daños personales. PRECAUCIÓN: indica una situación peligrosa que, si se ignora, puede causar daños leves a las personas o a la máquina. NOTA: destaca una información esencial SEGURIDAD INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA EL USO DEL COMPRESOR. ADVERTENCIA: EL USO INADECUADO O NO SEGURO DEL COMPRESOR PUEDE CAUSAR LESIONES GRAVES O INCLUSO LA MUERTE. PARA EVITAR ESTOS RIESGOS, SIGA LAS SIGUIENTES INSTRUCCIONES DE SEGURIDAD.

LEER TODAS LAS INSTRUCCIONES

1. NO TOCAR LAS PARTES EN MOVIMIENTO No coloque jamás sus manos, dedos u otras partes del cuerpo cerca de partes

en movimiento del compresor.

2. NO USAR EL COMPRESOR SIN LAS PROTECCIONES MONTADAS No utilice jamás el compresor sin que todas las

protecciones o medicas de seguridad estén montadas y en correcto funcionamiento. Si las operaciones de mantenimiento o asistencia requieren la retirada de las protecciones o medidas de seguridad, asegúrese de que antes de utilizar de nuevo el compresor las protecciones o medidas de seguridad estén bien fijadas en su correspondiente lugar.

3. UTILIZAR SIEMPRE GAFAS DE PROTECCIÓN Utilice siempre gafas o protecciones parecidas para los ojos. No dirija el aire

comprimido hacia ninguna parte de su cuerpo o hacia otras personas.

4. PROTEJERSE CONTRA RIESGOS DE DESCARGA ELÉCTRICA Evite el contacto accidental del cuerpo con superficies con

toma a tierra como tubos, radiadores, hornos y cajas de refrigeración. No utilice jamás el compresor en presencia de agua o en ambientes húmedos.

5. DESCONECTAR EL COMPRESOR Desconecte siempre el compresor de la corriente eléctrica y descargue completamente

el aire comprimido del depósito antes de ejecutar cualquier operación de asistencia, inspección, mantenimiento, limpieza, cambio o control de piezas.

6. EVITE ARRANQUES ACCIDENTALES No transportar el compresor mientras está conectado a la corriente eléctrica o

cuando el depósito esté lleno de aire comprimido. Asegúrese de que el interruptor del presostato esté en la posición “OFF” antes de conectar el compresor al suministro eléctrico.

8. MANTENER LIMPIA LA ZONA DE TRABAJO Las áreas desordenadas invitan a que se produzcan accidentes. Despeje el

área de trabajo de herramientas innecesarias, escombros, muebles, etc…

9. MANTENER LEJOS A LOS NI—OS Evite que cualquier persona entre en contacto con el cable de extensión del compresor.

Las personas ajenas deben mantenerse alejados, a cierta distancia de seguridad del área de trabajo.

10. PRENDAS DE TRABAJO No utilice prendas voluminosas o joyas. Podrían atascarse en las partes en movimiento. Si tiene

el pelo largo, lleve un gorro para cubrir el pelo.

11. NO ABUSAR DEL CABLE DE ALIMENTACIÓN No desconecte el cable del enchufe tirando de él. Mantenga el cable de

alimentación lejos del calor, aceite y superficies cortantes.

12. MANTENER EL COMPRESOR ADECUADAMENTE Siga las instrucciones para la lubricación. Inspeccione los cables

periódicamente y, si están dañados, llévelos a reparar a un Servicio técnico autorizado. Inspeccione los cables de extensión periódicamente y sustitúyalos si están dañados.

13. USO EXTERIOR DE LOS CABLES DE EXTENSIÓN Cuando el compresor se use en el exterior, utilice solamente cables para

uso exterior con el marcado adecuado.

14. ESTAR SIEMPRE ALERTA Preste atención a lo que está haciendo. Use el sentido común. No utilice el compresor si está

cansado. El compresor no debe utilizarse jamás si está bajo el efecto de alcohol, drogas o medicinas que puedan inducir somnolencia.

15. CONTROLAR LAS PIEZAS DA—ADAS Y LAS PÉRDIDAS DE AIRE Antes de volver a utilizar el compresor, compruebe

si hay una protección u otras piezas dañadas y evalúe si pueden funcionar correctamente. Controle la alineación y las uniones de las partes en movimiento, si hay partes rotas, pérdidas de aire y cualquier otra condición que pueda afectar al funcionamiento normal de la máquina. Cualquier protección o parte dañada debe ser correctamente reparada o sustituida por el Servicio técnico autorizado a no ser que se indique lo contrario en el Manual de instrucciones. Si los presostatos están dañados, llévelos a que los sustituyan en el Servicio técnico autorizado. No use el compresor si el presostato no puede encenderse/apagarse (ON/OFF).

16. NUNCA UTILICE EL COMPRESOR PARA OTRAS APLICACIONES QUE NO SEAN LAS ESPECIFICADAS. Nunca use el

compresor para aplicaciones que no se especifiquen en el Manual de instrucciones. Nunca respire el aire comprimido. No se ponga de pie nunca sobre el compresor.

17. UTILIZAR EL COMPRESOR CORRECTAMENTE Use el compresor conforme a las instrucciones de este Manual. No deje

utilizar el compresor a los niños, a personas no familiarizadas con su funcionamiento o personal no autorizado.

18. MANTENER LOS TORNILLOS, PERNOS Y CUBIERTAS FIRMEMENTE FIJADOS Mantenga todos los tornillos, pernos y

placas bien fijados. Compruebe periódicamente que estén bien ajustados.

19. MANTENER LIMPIA LA REJILLA DE VENTILACIÓN DEL MOTOR La rejilla de ventilación del motor debe estar limpia para

que el aire pueda fluir siempre con plena libertad. Compruebe con frecuencia que no se acumule polvo.

20. HACER FUNCIONAR EL COMPRESOR A LA TENSIÓN NOMINAL Haga funcionar el compresor a la tensión especificada

en las placas correspondientes. Si el compresor se utiliza a una tensión superior a la nominal, el motor funcionará a más revoluciones y se puede dañar la unidad y quemarse el motor.

21. NUNCA UTILIZAR EL COMPRESOR SI ESTÁ DEFECTUOSO O FUNCIONA MAL Si el compresor trabaja de forma anormal,

produciendo ruidos extraños, o parece defectuoso, interrumpa su funcionamiento inmediatamente y contacte con el Servicio técnico autorizado para proceder a repararlo.

22. NO LIMPIAR LAS PARTES DE PLÁSTICO CON DISOLVENTES Los disolventes como la gasolina, el aguarrás, la benzina, el

tetracloruro de carbón y el alcohol, pueden dañar y resquebrajar las partes de plástico. No las lave con dichos disolventes. Lave las partes de plástico con un paño suave humedecido con agua jabonosa y séquelas completamente.

23. UTILIZAR SOLO PIEZAS DE REPUESTO ORIGINALES El uso de piezas de repuesto no originales invalida la garantía y

pueden producir un mal funcionamiento del compresor y lesiones. Las piezas de repuesto originales están disponibles en los distribuidores autorizados.

25. APAGAR EL PRESOSTATO CUANDO NO SE UTILICE EL COMPRESOR Cuando el compresor no esté en funcionamiento,

coloque el botón del presostato en la posición OFF, desconecte el compresor de la corriente y abra el tapón de drenaje para descargar el aire comprimido del depósito.

26. NO TOCAR LAS PARTES CALIENTES DEL COMPRESOR Para prevenir quemaduras, no toque los tubos, los cabezales, el

cilindro y los motores.

27. NO DIRIGIR EL CHORRO DE AIRE DIRECTAMENTE HACIA EL CUERPO No dirija jamás el chorro de aire hacia personas o

animales, existe el riesgo de que se produzcan lesiones. 28. DRENE EL DEPÓSITO Drene el depósito a diario o después de 4 horas de uso. Abra el dispositivo de drenaje e incline el compresor si es necesario para vaciar el agua acumulada.

29. NO PARAR EL COMPRESOR DESENCHUFANDO EL CABLE DE ALIMENTACIÓN Utilice el interruptor “AUTO/OFF” del

PSI (8,6 BARES) Riesgo de explosión. Use solo componentes para aire comprimido adecuados para presiones iguales o superiores a 125 psi (8,6 bares).

31. LLEVE PROTECCIÓN AUDITIVA PERSONAL Y CASCO. Debe llevar ropa de protección personal cuando utilice el compresor

y la herramienta o el accesorio conectado a él. Consulte el manual de la herramienta / accesorio y siga las normas de seguridad.

En caso de reparaciones, utilizar únicamente piezas de repuesto originales idénticas a las piezas sustituidas. Las reparaciones deben ser efectuadas exclusivamente por un Servicio técnico autorizado.

Use solo cables con tres conductores del tipo con conexión a tierra y receptáculos de tres polos que adecuados para el enchufe del compresor. Sustituya o repare los cables dañados. Asegúrese de que el cable de extensión está en buen estado. Cuando use un cable de extensión, asegúrese de que sea resistente a la corriente que usará el producto. Un cable demasiado débil puede producir caídas de tensión y por lo tanto una pérdida de potencia y un excesivo recalentamiento del aparato. La tabla muestra el tamaño adecuado dependiendo de la longitud del canle y la potencia nominal en amperios de la placa. Si tiene cualquier duda, use el cable del calibre superior siguiente. Cuanto más pequeño sea el número del calibre, más potente será el cable. Tabla 1: SECCION VÁLIDA PARA UNA LONGITUD de 20 m., monofásico CV kW 220/230V 110/120V

2 1.5 2.5 4-6 2.5-3 1.8-2.2 4 - ADVERTENCIA Evite los riesgos de descargas eléctricas. No utilice jamás el compresor con los cables de alimentación o de extensión dañados o deshilachados. Controle regularmente los cables eléctricos. No utilice jamás el compresor dentro o cerca de agua o en las proximidades de un ambiente en donde se puedan producir descargas eléctricas.

VÁLVULA DE SEGURIDAD

El compresor está equipado con una válvula de seguridad que evita que haya demasiada presión en los depósitos de aire. La válvula viene ajustada de fábrica a 145 PSI y no funcionará a menos que la presión del depósito alcance esta presión. ADVERTENCIA: NO INTENTE AJUSTAR O QUITAR ESTE DISPOSITIVO DE SEGURIDAD. CUALQUIER AJUSTE QUE SE HAGA A LA VÁLVULA PUEDE PROVOCAR LESIONES GRAVES. Si el dispositivo necesita servicio o mantenimiento, acuda a un Centro de Servicios Autorizados BOSTITCH.

• Nunca supere la presión máxima nominal recomendada por el fabricante de cualquier acople o accesorio que use con el compresor. CICLO DE TRABAJO: Para garantizar que su compresor de aire BOSTITCH tenga una vida útil duradera, no la use con ciclo de trabajo superior al 25%. Si el compresor de aire bombea a más del 25% durante una hora, la capacidad del compresor será menor que el volumen de aire necesario para la aplicación. Haga coincidir siempre el volumen de aire del acople o accesorio con el volumen de salida de aire del compresor. Para evitar que se sobrecaliente el motor eléctrico, el compresor está diseñado para un funcionamiento intermitente, tal y como se indica en la placa de datos técnicos (por ejemplo, S3-25 significa 2,5 minutos ENCENDIDO, 7,5 minutos APAGADO). CONSERVE ESTAS INSTRUCCIONES DE USO Y MANTENIMIENTO Y GUÁRDELAS AL ALCANCE DE TODA PERSONA QUE

NOTA: La información que encontrará en este Manual de uso ha sido escrita para ayudar a que el operario use y mantenga el compresor de forma segura. Algunas ilustraciones de este Manual de instrucciones pueden mostrar detalles o adjuntos que pueden ser diferentes de los de su compresor. INSTALACIÓN Retire el compresor del embalaje, compruebe su perfecta integridad, asegúrese de que no haya sufrido daños durante el transporte, y ejecute las siguientes operaciones. Monte las ruedas y la goma en los depósitos, en donde no están montados aún, siguiendo las instrucciones indicadas en las figuras 1a y 1b. Acople el filtro de aire (figura 2). Coloque el compresor en una superficie llana o con una inclinación máxima de 10 grados, en un lugar bien ventilado, lejos de la acción de agentes atmosféricos y de ambientes explosivos. Si la superficie es inclinada y suave, compruebe que no se mueva el compresor mientras está en uso; si se mueve, asegure las ruedas con dos cuñas. Si la superficie es un soporte o un estante, asegúrese de que el aparato no corre el riesgo de caerse fijándolo de manera adecuada. Para obtener una buena ventilación y que el enfriamiento sea eficaz, es importante que el compresor esté a 100 cm de distancia de cualquier pared. Los compresores montados en depósitos, con patas fijas, no hay que fijarlos al suelo de forma rígida. En este caso, le recomendamos que acople 4 soportes antivibraciones. Compruebe que los depósitos se han drenado y que no tienen humedad o suciedad.

INSTRUCCIONES DE USO

- Transporte el compresor correctamente, no le dé la vuelta o lo levante con ganchos o cables. - Compruebe el nivel de aceite mirando las marcas de referencia de la varilla (fig. 3). Es posible que con los compresores lubricados con aire vengan con una botella de aceite para llenar o rellenar los compresores. Tenga en cuenta que tal vez no deba usar todo el aceite para rellenar la unidad al nivel adecuado. NOTA: algunas unidades (MRC6, RC-10) tienen equipada una bomba sin aceite. Por tanto, no hay ni que sustituir el aceite ni comprobarlo.

Los compresores monofásicos se suministran con cable eléctrico y enchufe bipolar con conexión a tierra. Los compresores deben conectarse a una toma de corriente con conexión a tierra (fig.4). IMPORTANTE: No utilizar jamás la toma de tierra en el lugar del cable neutro. La conexión a tierra debe cumplir con las normas de seguridad (EN 60204). La clavija del cable de alimentación no debe ser utilizada como interruptor, sino se debe conectar a una toma de corriente mandada por un interruptor diferencial adecuado (magnetotérmico).

Compruebe que la tensión de red corresponde a la indicada en la placa de datos eléctricos (fig. 5) -el campo de tolerancia admitido puede oscilar en un 5%. Gire o apriete a la posición “0” (según el tipo de presostato del equipo), el interruptor de la parte superior (figs. 6A, 6B, 6C). Acople la tapa de la toma de corriente e inicie el compresor, girando el presostato a la posición “I”.

© Stanley Bostitch GB Not to be reproduced without permission. Unauthorised copies of this document do not constitute CE compliance for the products. FR Reproduction interdite sans permission préalable. Les copies non autorisées de ce document ne signifient en rien que les produits soient conformes aux normes CE. DE Vervielfältigung nicht ohne Genehmigung gestattet. Unzulässig erstellte Kopien dieses Dokuments erfüllen nicht die CE-Richtlinien für Produkte. NL Mag niet worden vermenigvuldigd zonder toestemming. Onrechtmatige kopieën van dit document willen niet zeggen dat de producten voldoen aan de CE-vereisten. DK Må ikke gengives uden tilladelse. Uautoriserede kopier af dette dokument udgør ikke CE overholdelse for produkterne. FI Ei saa jäljentää ilman lupaa. Tämän asiakirjan ilman valtuutusta tehdyt kopiot eivät muodosta tuotteille CE- yhdenmukaisuutta. GR Απαγορεύεται η αναπαραγωγή χωρίς προηγούμενη άδεια. Τα μη εξουσιοδοτημένα αντίγραφα του παρόντος εγγράφου δεν αποτελούν συμμόρφωση CE για τα προϊόντα. IT Vietata la riproduzione senza permesso. Le copie non autorizzate di questo documento non garantiscono la conformità CE per i relativi prodotti. NO Skal ikke reproduseres uten tillatelse. Ikke godkjente kopier av dette dokumentet oppfyller ikke kravene for CE- merking for produktet. PT Reprodução proibida sem autorização prévia. As cópias não autorizadas deste documento não estão em conformidade com a CE para os produtos. ES Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la conformidad con las normas CE de los productos. SE Prohibida la reproducción sin permiso. Las copias no autorizadas de este documento no suponen la conformidad con las normas CE de los productos. PL Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów. CZ Niniejszy dokument nie może być kopiowany bez pozwolenia. Nieautoryzowane kopie niniejszego dokumentu nie stanowią deklaracji zgodności CE prezentowanych produktów. SK Rozmnožovanie bez povolenia je zakázané. Neoprávnené kópie tohto dokumentu nie sú v súlade s CE pre dané výrobky. HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét. RO Reproducerea neautorizată este interzisă. Copiile neautorizate ale acestui document nu reprezintă conformitatea CE pentru produse.El funcionamiento del compresor es completamente automático, y lo controla el presostato, que interrumpe su funcionamiento cuando la presión el depósito alcanza el valor máximo y lo pone en marcha de nuevo cuando desciende al valor mínimo. En general, la diferencia de presión entre el valor máximo y el valor mínimo es de unos 2 bares (29 psi). P. ej.: el compresor se para cuando alcanza 8 bares (116 psi, presión máxima de trabajo) y se pone en marcha automáticamente cuando la presión del depósito baja a 6 bares (87 psi). Después de haber conectado el compresor a corriente eléctrica, ejecute una carga a la presión máxima y compruebe el correcto funcionamiento de la máquina. NOTA: el grupo cabezal/cilindro/tubo de suministro puede alcanzar temperaturas elevadas. Preste atención si trabaja cerca de estas partes y no las toque para prevenir quemaduras. IMPORTANTE Los compresores eléctricos deben estar conectados a una toma de corriente protegida por un interruptor diferencial adecuado (magnetotérmico). El motor está provisto de un interruptor térmico automático colocado en el interior del devanado que para el compresor cuando la temperatura del motor alcanza valores demasiado elevados (180ºC). Si se dispara el interruptor, los compresores se reiniciarán automáticamente pasados de 10 a 15 minutos. AJUSTE DE LA PRESIÓN DE TRABAJO No es necesario utilizar siempre la presión máxima de trabajo. De hecho, la mayoría de las veces el equipo neumático utilizado necesita una presión menor. En los compresores dotados de reductor de presión, es necesario ajustar correctamente la presión de trabajo. Ajuste la presión al valor necesario girando la llave a la derecha para aumentar la presión y a la izquierda para reducirla. Después de haber fijado la presión óptima, bloquee el botón presionándolo hacia abajo (fig. 7). En los reductores de presión sin manómetro, la presión de calibrado se visualiza en la escala graduada colocada en el cuerpo del propio reductor. En los reductores de presión provistos de manómetro, la presión de calibrado se visualiza en el manómetro. ADVERTENCIA: algunos reguladores de presión no tienen el sistema “push to lock”, por lo tanto basta con girar la llave para regular la presión.

PARADA DEL COMPRESOR

Gire o pulse el interruptor/botón a la posición “0” (según el tipo de presostato del compresor). NO apague la unidad desconectándola de la red o tirando del cable. MANTENIMIENTO Antes de ejecutar cualquier intervención en el compresor, asegúrese de lo siguiente: - El interruptor general de línea está en la posición “0”. - El presostato y los interruptores de la unidad de control están desconectados, posición “0”. - El depósito de aire no tiene presión. Es aconsejable cambiar el elemento filtrante al menos una vez al año si el compresor trabaja en un ambiente limpio, y con mayor frecuencia si el ambiente en donde está instalado el compresor es polvoriento (fig. 8). La condensación del depósito deberá drenarse al menos una vez a la semana abriendo el tapón de drenaje (fig. 9) que hay debajo del depósito. Tenga cuidado: atención si hay aire comprimido dentro de la bombona, el agua podría salir con mucho empuje. La presión recomendada es de 1-2 bares como máximo.

1. Compruebe que el compresor esté “Apagado”.

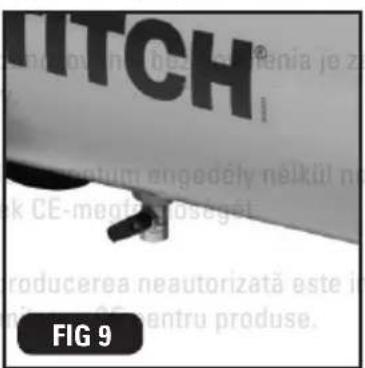

2. Sujetando del asa, incline el compresor hacia la válvula de drenaje para situarla debajo del depósito.

3. Gire la válvula de drenaje para abrirla.

4. Mantenga el compresor inclinado hasta que haya desaparecido toda la humedad.

El condensado del compresor lubricado con aceite no debe descargarse en el alcantarillado o vertido al medioambiente porque contiene aceite. CAMBIOS DE ACEITE - LLENADO DE ACEITE (C24 / C24-U110 / C50 / PS20 / PS20-U110) El compresor se suministra con aceite sintético “SAE 40”. Dentro de las primeras 100 horas, es aconsejable cambiar completamente el aceite de la bomba. Desenrosque el tapón de descarga aceite en la tapa del cárter, hacer fluir todo el aceite y vuelva a enroscar la tapa (fig. 10). Introduzca el aceite por el orificio superior de la tapa del cárter (fig. 11) hasta alcanzar el nivel indicado en la varilla (fig. 3). Una vez a la semana: compruebe el nivel de aceite del elemento de bombeo (fig. 3) y mire si necesita rellenarlo. Para usos a temperatura ambiente de -5°C a +40°C, use aceite sintético “SAE 40”. La ventaja de este aceite es que no pierde sus características ni en invierno ni en verano. No tire el aceite usado por el desagüe ni lo vierta en el medio ambiente.

Síntesis................................................500 Aceite sintético: ................................ 300 (MOBIL, SHELL, ESSO, BP u OTROS) Otros tipos de aceite: multigrado mineral SAE 15 W40.......................................100 QUÉ HACER SI SE PRODUCEN FALLOS PEQUE Pérdidas de aire por la válvula colocada debajo del presostato Este inconveniente se produce por una mala estanqueidad de la válvula de retención. Intervenir de la siguiente manera: - Descargue completamente la presión del depósito - Desenrosque la cabeza hexagonal de la válvula. - Limpie cuidadosamente el platillo de goma y su alojamiento. - Vuelva a montar las piezas correctamente. Pérdidas de aire Pueden depender de una estanqueidad defectuosa de algún empalme: controle todos los empalmes, mojándolos con agua jabonosa. El compresor no se pone en marcha Si el compresor tiene dificultad en ponerse en marcha, compruebe lo siguiente: - Que la tensión de red corresponda a las características nominales (fig. 5) - Que no se utilicen cables de extensión de sección o longitud inadecuados - Que el ambiente de trabajo no sea demasiado frío (inferior a 0°C) - Que haya aceite en el cárter para garantizar la lubricación - Que no se haya producido un corte en la red eléctrica (toma bien conectada, magnetotérmico, fusibles en buenas condiciones). El compresor no se para - Si el compresor no se para al alcanzar la presión máxima, entrará en función la válvula de seguridad del depósito. Para reparar la válvula, contacte con el Servicio técnico autorizado más cercano. IMPORTANTE - No desenrosque en ningún caso cualquier conexión con el depósito bajo presión - Compruebe siempre que el depósito no tiene presión. - Está prohibido efectuar orificios, soldaduras o deformar intencionalmente el depósito de aire comprimido. - No ejecute operaciones en el compresor sin haber desconectado previamente el enchufe de la toma de corriente. - La temperatura ambiente de funcionamiento es: de 0°C a +35°C. - No dirija chorros de agua o líquidos inflamables hacia el compresor. - No apoye objetos inflamables cerca del compresor. - Durante las paradas, lleve el presostato a la posición “0” (OFF) (apagado). - No dirija jamás el chorro de aire hacia personas o animales - No transporte el compresor con el depósito presurizado. -Tenga cuidado, ya que algunas partes del compresor tales como cabezal y tubos de suministro pueden alcanzar temperaturas elevadas. No toque estos componentes para prevenir quemaduras - Transporte el compresor levantándolo o tirándolo de las empuñaduras o mangos - Mantenga a niños y animales lejos del área de funcionamiento de la máquina. - Si se utiliza el compresor para pintar: a) No trabaje en ambientes cerrados o cerca de llamas libres; b) Asegúrese de que el ambiente en donde trabaje esté dotado de un adecuado recambio de aire; c) Utilice una máscara para proteger la nariz y boca. Consulte el manual de la herramienta / accesorio y siga las normas de seguridad. - Si el cable de alimentación o el enchufe están dañados, no utilizar el compresor y diríjase a un Servicio técnico autorizado para cambiarlos por componentes originales. - Si se coloca en un estante o en una superficie más alta que el piso, el compresor se debe fijar para prevenir una eventual caída durante su funcionamiento. - No coloque objetos y ni las manos dentro de la rejilla de protección para prevenir daños físicos y al compresor. - No utilizar el compresor como objeto contundente hacia personas, cosas o animales para evitar daños graves. - Después de haber utilizado el compresor, desconecte siempre el enchufe de la toma de corriente.

- Para un buen funcionamiento de la máquina con carga máxima continua a la máxima presión de trabajo, asegurarse de que la temperatura del ambiente de trabajo en un lugar cerrado no supere los +25 °C. - Le recomendamos utilizar el compresor con un a un máximo del 70% durante una hora con carga máxima; esto permite un buen funcionamiento del aparato a largo plazo. ESTOS COMPRESORES NO HAN SIDO DISEÑADOS PARA UN USO CONTINUO. SOLO DEBEN USARSE PARA APLICACIONES EN LAS QUE EL USO NO SUPERE EL 25% DEL MÁXIMO DURANTE UNA HORA.

ALMACENAMIENTO DEL COMPRESOR EMBALADO Y DESEMBALADO

Durante todo el tiempo que no se use el compresor, antes de desembalarlo, hay que almacenarlo en un lugar seco con una temperatura comprendida entre + 5 ºC y + 45 ºC y en una posición que evite el contacto con la acción de los agentes atmosféricos. Durante todo el período que el compresor permanece inactivo después de haber sido desembalado, mientras espera ser puesto en funcionamiento o debido a interrupciones de producción hay que protegerlo con lonas para evitar que el polvo se deposite sobre los componentes. Si el compresor permanece inactivo durante un largo período es necesario cambiar el aceite y controlar su funcionamiento.

CONEXIONES NEUMÁTICAS

Utilizar siempre tubos neumáticos para aire comprimido que tengan unas características de presión máxima adecuadas a las del compresor. No intente reparar el tubo si está defectuoso. NOS RESERVAMOS EL DERECHO DE REALIZAR CUALQUIER MODIFICACIÓN SIN AVISO PREVIO SI FUERA NECESARIO. Modelo MRC6 C24 C24-U110 C50 RC-10 RC-10-U110 PS20 PS20-U110 Volumen del depósito (Ltr) 6 24 24 50 10 10 20 20 Potencia / Kilovatios máx. 1.5 / 1.1 2.5 / 1.8 2.5 / 1.8 2.5 / 1.8 2.0 / 1.5 2.0 / 1.5 2.5 / 1.8 2.5 / 1.8 Potencia / Kilovatios a potencia de trabajo 1.5 / 1.1 2.2 / 1.6 2.2 / 1.6 2.2 / 1.6 1.85 / 1.4 1.85 / 1.4 2.3 / 1.7 2.3 / 1.7 Amperios a potencia de trabajo 5.5 7.5 14 7.5 6 6 8 15 Tipo de bomba Sin aceite Lubricado con aceite Lubricado con aceite Lubricado con aceite Sin aceite Sin aceite Lubricado con aceite Lubricado con aceite Lwa dB(A) @ 4m 96.0 94.0 94.0 94.0 97.0 97.0 96.0 96.0 Lp dB(A)@ 4m 74.0 72.0 72.0 71.2 75.5 75.5 74.8 74.8 Presión de trabajo máxima 8 / 116 10 / 145 10 / 145 10 / 145 10 / 145 10 / 145 10 / 145 10 / 145 Volumen de aire en (Ltr/Min / CFM) 170 / 6.0 233 / 8.2 233 / 8.2 233 / 8.2 216 / 7.6 216 / 7.6 240 / 8.5 196 / 6.9 Volumen de aire en ((Ltr/Min / CFM) @ 7 Bar)
