Termék típusa	Levegőkompresszor
Márka	Bostitch
Modell	MRC6-E
Tartály űrtartalma	6 liter
Maximális üzemi nyomás	8 bar (116 psi)
Légáramlás (elmozdulás)	170 L/perc (6,0 CFM)
Szivattyú típusa	Olajmentes
Tápellátás	230 V egyfázisú
Teljesítmény	1,5 LE / 1,1 kW
Felvett áram	5,5 A
Súly	10,5 kg
Zajszint (Lwa)	96 dB(A)
Zajszint (Lp 4 m távolságban)	74 dB(A)
Üzemi ciklus	25% (2,5 perc működés / 7,5 perc szünet)
Kenés típusa	Nincs (olajmentes szivattyú)
Automatikus működés	Igen, nyomáskapcsolóval (leállás 8 bar-nál, újraindítás 6 bar-nál)
Biztonság	Biztonsági szelep (145 psi-re állítva), beépített termikus kapcsoló
Rutin karbantartás	Kondenzátum napi leeresztése, levegőszűrő tisztítása
Pótalkatrészek	Kizárólag eredeti Bostitch alkatrészeket használjon
Üzemi környezeti hőmérséklet	0 °C és +35 °C között

Gyakran ismételt kérdések - MRC6-E Bostitch

Hogyan ürítse ki az MRC6-E kompresszor tartályát?

Kapcsolja ki a kompresszort, és húzza ki a dugaszt. Nyomásmentesítés után (max. 1-2 bar) nyissa ki a tartály alján található leeresztő csapot. Döntse meg a készüléket a kondenzátum teljes eltávolításához. Zárja el a csapot. Végezze el ezt a műveletet legalább hetente egyszer.

Mi az MRC6-E maximális üzemi nyomása?

A maximális üzemi nyomás 8 bar (116 psi). Soha ne lépje túl ezt a nyomást.

Kell olajat cserélni ezen a kompresszoron?

Nem, az MRC6-E modell olajmentes szivattyúval rendelkezik. Semmilyen kenés nem szükséges.

Mit tegyek, ha a kompresszor nem indul?

Ellenőrizze, hogy a hálózati feszültség 230 V, a hosszabbító megfelelő, a környezeti hőmérséklet 0 °C felett van, és a termikus kapcsoló nem oldott ki. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizközponttal.

Hogyan állítsa be a kimeneti légnyomást?

Forgassa el a nyomáscsökkentő gombját: az óramutató járásával megegyező irányba a növeléshez, ellenkező irányba a csökkentéshez. Ha a modellje rendelkezik push-to-lock funkcióval, nyomja meg a rögzítéshez. A beállított nyomás a manométeren jelenik meg.

Használható a kompresszor folyamatosan?

Nem, az MRC6-E szakaszos használatra készült, 25%-os üzemi ciklussal (2,5 perc működés, majd 7,5 perc szünet). Ne lépje túl ezt a határt a túlmelegedés elkerülése érdekében.

Mik a fontos biztonsági óvintézkedések?

Mindig viseljen védőszemüveget. Soha ne irányítsa a levegősugarat személyekre vagy állatokra. Bármilyen beavatkozás előtt húzza ki a készüléket. Ne érintse meg a forró részeket (fej, henger). Csak olyan tartozékokat használjon, amelyek elbírják a ≥ 125 psi nyomást.

Hogyan tisztítsa meg a levegőszűrőt?

Távolítsa el a szűrőbetétet (lásd a használati útmutató 2. ábráját). Mossa le szappanos vízzel, öblítse le és szárítsa meg teljesen, mielőtt visszahelyezi. Cserélje ki évente legalább egyszer, vagy gyakrabban poros környezetben.

Mit tegyek, ha a biztonsági szelep kiold?

A biztonsági szelep akkor aktiválódik, ha a nyomás meghaladja a 145 psi-t. Ez a nyomáskapcsoló meghibásodását jelzi. Azonnal állítsa le a kompresszort, és lépjen kapcsolatba egy hivatalos szervizközponttal a javítás érdekében.

Hol találok pótalkatrészeket az MRC6-E-hez?

Kizárólag eredeti Bostitch alkatrészeket használjon, amelyek a hivatalos forgalmazótól vagy szervizközpontból szerezhetők be. Nem eredeti alkatrészek használata esetén a garancia érvényét veszti.

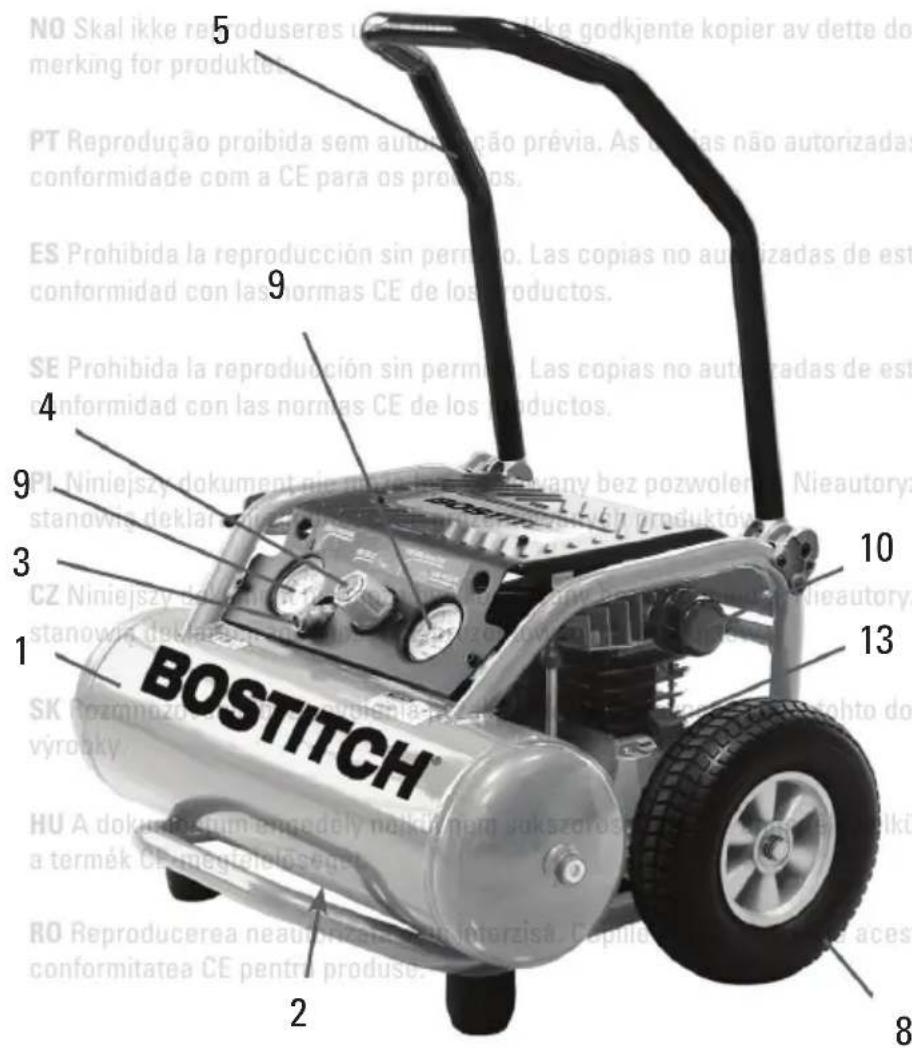

HASZNÁLATI ÚTMUTATÓ MRC6-E Bostitch

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.

Olajkenésű kompresszor

PS20

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelentű a termék CE-megfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelentű a termék CE-megfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-magfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelent a termék CE-megfelelőségét.

HU A dokumentum engedély nélkül nem sokszorosítható. Az engedély nélkül sokszorosított dokumentum nem jelenti a termék CE-megfelelőségét.

Mielőtt a kompresszort elhelyezné, üzemeltetné, vagy megváltoztatná a beállításait, kérjük, olvassa el a használati útmutatót.

Aramütés veszélye.

Figyelmeztetés: a kompresszoron történő bármilyen munkavégzés előtt áramtalanítani kell a készüléket. Magas hömérséklet veszélye:

Figyelmeztetés: a kompresszor olyan alkatrészeket tartalmaz, amelyek magas hömérsékletre hevülhetnek fel.

Véletlenszerű bekapcsolás veszélye:

Vigyázat: a kompresszor véletlenszerüen újraindulhat egy áramkimaradást követően.

FONTOS TUDNIVALÓ

A kompresszor üzemeltetése, illetve karbantartása előtt gondosan olvasson el minden, a használati útmutatóban található üzemeltetési leírást, biztonsági előírást és figyelmeztetést. A kompresszor üzemeltetéséből és karbantartásából eredő legtöbb balesetnek az alapvető biztonsági előírások és óvintézkedések nem megfelelő betartása az oka. Ha a potenciális veszélyhelyzetet még annak bekövetkezte előtt felismerjük, valamint követjük a megfelelő biztonsági eljárásokat, legtöbbször elkerülhetjük a baleset bekövetkeztét. Az alapvető biztonsági óvintézkedéseket a jelen használati útmutató „BIZTONSÁG” című részében, valamint az üzemeltetési és karbantartási előírásokat tartalmazó részekben soroltuk fel. A kompresszoron és a jelen használati útmutatóban is FIGYELMEZTETÉS felirattal jelöltük azokat a kockázatokat, amelyek fizikai sérülést okozhatnak, illetve kárt tehetnek a készülékben. Soha ne használja a kompresszort a gyártó kifejezett ajánlásától eltérő módon anélkül, hogy előtte meggyőződne arról, hogy a tervezett módon történő használattal sem a saját, sem mások biztonságát nem veszélyezteti.

EGYES SZAVAK JELENTÉSE

FIGYELMEZTETÉS: olyan potenciális veszélyhelyzetet jelent, amely ha figyelmen kívül hagyják, súlyos személyi sérüléseket okozhat.

VIGYÁZAT: olyan veszélyhelyzeteket jelent, amelyek ha figyelmen kívül hagyják őket, enyhébb személyi sérülést okozhatnak, illetve kárt tehetnek a készülékben.

MEGJEGYZÉS: alapvető információkat emel ki

BIZTONSÁG

A KOMPRESSZOR HASZNÁLATÁRA VONATKOZÓ FONTOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS: A KOMPRESSZOR HELYTELEN, VAGY NEM BIZTONSÁGOS HASZNÁLATA HALÁLT, ILLETVE SÚLYOS TESTI SÉRÜLÉST OKOZHAT! E KOCKÁZATOK ELKERÜLÉSE ÉRDEKÉBEN KÉRJÜK, TARTSA BE A KÖVETKEZŐ ALAPVETŐ ELŐÍRÁSOKAT:

OLVASSA EL AZ ÖSSZES ELŐÍRÁST!

1. SOHA NE ÉRJEN MOZGÓ ALKATRÉSZHEZ Soha ne tegye a kezét, ujjait, vagy egyéb testrészeit a kompresszor mozgó alkatrészei közelébe!
2. SOHA NE ÜZEMELTESSE KÉSZÜLÉKET ÚGY, HOGY NINCS A HELYÉN VALAMENNYI VÉDŐELEM Soha ne üzemeltesse a kompresszort úgy, hogy nincs a helyén és nem működik megfelelően valamennyi védőelem és biztonsági megoldás. Ha karbantartás, vagy szerviz miatt valamelyik védőelem, illetve biztonsági elem eltávolítása szükséges, a kompresszor újbóli használata előtt mindenképpen pótolja a hiányzó védőelemet.
3. MINDIG VISELJEN VÉDŐSZEMÜVEGET Mindig viseljen védőszemüveget, vagy más módon gondoskodjon szemei védelméről. A sürített levegőt soha nem szabad másra, vagy bármely testrészre irányítani.

4. GONDOSKODJON AZ ÁRAMÜTÉS ELLENI VÉDEKEZÉSRÖL! Gondoskodjon róla, hogy ne érintkezzen azelt felületekkel, mint a csövek, radiátorok, burkolatok és hütődobozok. Soha ne működtesse a kompresszortletve nedves helyen.

5. CSATLAKOZTASSA LE A KOMPRESSZORT Mindig csatlakoztassa le a kompresszort az elektromos hálózatról és engedje ki a sürített levegőt a légtartályból, mielőtt bármelyik alkatrészt szervizelné, vizsgálná, karbantartaná, tisztítaná, kicserélné, vagy ellenőrizné.

6. KERÜLJE A VÉLETLENSZERÜ INDULÁST Ne mozgassa a kompresszort, amíg az csatlakoztatva van az elektromos hálózathoz, illetve amíg a levegőtartály tele van sürített levegővel. Ügyeljen arra, hogy a nyomáskapcsoló gomb „OFF” állásban legyen mielőtt a kompresszort csatlakoztatja az elektromos hálózathoz.

7. GONDOSKODJON A KOMPRESSZOR MEGFELELŐ TÁROLÁSÁRÓL Amikor nem használj a kompresszort, tárolja száraz helyen. Gyerekektől tartsa távol! Zárja le a tárolás helyét.

8. TARTSATISZTÁN A MUNKATERÜLETET A zsúfolt területek vonzzák a sérüléseket. Minden munkaterületet tisztítson meg a felesleges szerszámoktól, szeméttől, bútoroktól, stb....

9. GYEREKEKTÖL TARTSA TÁVOL Ne hagyja, hogy a látogatók hozzáérjenek a kompresszor hosszabbító zsinórjához. Minden látogatót biztonságos távolságban kell tartani a munkaterülettől.

10. VISELJEN MEGFELELŐ ÖLTÖZÉKET Ne viseljen bő ruhát, illetve ékszert. A mozgó alkatrészek bekaphatják a ruháját, vagy ékszereit. Viseljen védő fejfedőt, ami alá elteheti hosszú haját.

11. NE NYÚLJON A DRÓTHOZ Soha ne rántsa ki a dugaljból. Tartsa távol a drótot a fűtőtesttől, olajtól és éles felületektől.

12. GONDOSANTARTSA KARBAN A KOMPRESSZORT Az olajozáshoz kövesse a használati útmutató utasításait. Rendszeresen vizsgálja meg a drótot és ha sérült, javíttassa meg a jóváhagyott szervizszolgáltatóval. Rendszeresen ellenőrizze a hosszabbító drótot és ha sérült, cserélje le.

13. HOSSZABBÍTÓ DRÓT KÜLTÉRI HASZNÁLATHOZ Ha kültéren használja a kompresszort, csak kültéri használatra szánt és ekként megjelölt hosszabbító drótot használjon.

14. LEGYEN ÉBER Figyeljen oda arra, amit éppen csinál. Gondolkodjon józan ésszel. Ha fáradt, ne használja a kompresszort. Soha nem szabad ittas állapotban, vagy olyan gyógyszer, illetve gyógykezelés hatása alatt használni a kompresszort, amely álmossá teszi.

15. ELLENÓRIZZE, HOGY NINCSENEK-E SÉRÜLT ALKATRÉSZEK, ILLETVE NINCS-E LEVEGŐSZIVÁRGÁS Minden további használat előtt gondosan ellenőrizze a védőelemeket és a többi alkatrészt, hogy nem sérültek-e és csak akkor használja a kompresszort, ha meggyőződött róla, hogy a rendeltetésének megfelelően, rendesen fog működni. Tekintse át a mozgó alkatrészeket, ellenőrizze a mozgó alkatrészek rögzítését, győződjön meg róla, hogy nincsenek törött alkatrészek, az alkatrészek felszerelését, a levegőszivárgást és vizsgáljon meg minden mást is, ami befolyásolhatja a készülék működését. A sérült védőelemet, vagy más alkatrészt egy jóváhagyott szervizben ki kell javíttatni, vagy cserélni, hacsak ez a használati útmutató nem ír elő mást. A működésképtelen nyomáskapcsolót jóváhagyott szervizközpontban cseréltesse ki. Ne használja a kompresszort, ha a kapcsolóval nem lehet elindítani és leállítani.

16. SOHA NE HASZNÁLJA A KOMPRESSZORT A RENDELTETÉSÉTÓL ELTÉRŐ CÉLRA Soha ne használja a kompresszort a jelen útmutatóban megadott alkalmazási lehetőségeken kívül másra. Soha ne lélegezze be a sűrített levegőt! Soha ne álljon a kompresszorra!

17. KEZELJE MEGFELELÖEN A KOMPRESSZORT Az itt megadott útmutatásoknak megfelelően működtesse a kompresszort. Soha ne engedje át a kompresszor működtetését gyerekeknek, olyan személyeknek, akik nincsenek tisztában a működésével, vagy nem jóváhagyott személyzetnek.

18. TARTSON MINDEN CSAVART, CSAPSZEGET ÉS BURKOLATOT SZOROSAN A HELYÉN Tartson minden csavart, csapszeget és alátétet szorosan a helyére rögzítve és rendszeresen ellenőrizze az állapotukat.

19. TARTSA TISZTÁN A MOTOR VENTILÁTORT A motorventillátort tisztán kell tartani, hogy a forró levegő mindig szabadon áramolhasson keresztül rajta. Gyakran ellenőrizze a rárakódott port.

20. A MEGADOTT FESZÜLTSÉGEN ÜZEMELTESSE A KOMPRESSZORT A kompresszort a készüléken jelzett feszültségen üzemeltesse. Ha a megadottnál magasabb feszültségen használja a kompresszort, az abnormálisan magas fordulatszámot eredményezhet és kárt tehet a készülékben, valamint a motor leégéséhez vezethet.

21. SOHA NE HASZNÁLJON HIBÁS, VAGY RENDELLENESEN MÜKÖDŐ KOMPRESSZORT! Ha a kompresszor szokatlan, furcsa hangokat ad, vagy más okból hibásnak tűnik, azonnal állítsa le és vigye el egy jóváhagyott szervizközpontba javítani.

22. NETISZTÍTSA OLDÓSZERREL A MÜANYAG ALKATRÉSZEKET Az oldószerek, mint a motorbenzin, hígító, benzin, széntetraklorid és az alkohol kárt tehetnek a műanyag alkatrészekben, illetve repedéseket okozhatnak azokban. Ne tisztítsa a műanyag alkatrészeket ilyen oldószerekkel. A műanyag alkatrészek tisztításához használjon szappanos vízbe enyhén beáztatott puha törlőrongyot, majd gondosan törölje szárazra az alkatrészeket.

23. KIZÁRÓLAG EREDETI PÓTALKATRÉSZEKET HASZNÁLJON! A nem eredeti pótalkatrészek használata garanciavesztéssel jár és a készülék nem megfelelő működéséhez vezethet, valamint sérüléseket okozhat. A kívánt pótalkatrészeket megvásárolhatja a márkakereskedőjénél.

24. NE MÓDOSÍTSA A KOMPRESSZORT! Ne módosítsa a kompresszort! Minden javításhoz vegye igénybe a jóváhagyott szervizközpontot. A kompresszor jogosulatlan szerelése nem csak a kompresszor teljesítményét ronthatja, de balesetet, illetve a javítást végző személy sérülését okozhatja, aki nem rendelkezik a szakszerű javításhoz szükséges ismeretekkel és műszaki tapasztalattal.

25. AMIKOR NEM HASZNÁLJA A KOMPRESSZORT, KAPCSOLJA KI A NYOMÁST. Amikor nem használja a kompresszort, a nyomáskapcsolót helyezze „OFF” állásba, áramtalanítsa a készüléket és nyissa ki a csövet, hogy a levegőtartályból kiürülhessen a sürített levegő.
26. SOHA NE ÉRJEN A FORRÓ FELÜLETEKHEZ! Az égési sérülések kockázatának elkerülése érdekében ne érjen hozzá a csőhöz, a hengerhez és a motorhoz!
27. SENKINEK A TESTÉRE NE IRÁNYÍTSA A LÉGÁRAMLATOT! Ne irányítsa a légáramlatot emberekre, vagy állatokra, mert az sérülést okozhat!
28. ÜRÍTSE A TARTÁLYT Naponta, illetve négyórányi használat után ürítse a tartályt. Nyissa ki a tartály zárját és döntse meg a kompresszort, hogy kifolyjon a tartályban összegyült víz.
29. NE ÁLLÍTSA LE A KOMPRESSZORT A CSATLAKOZÓ DUGALJBÓL TÖRTÉNŐ KIHÚZÁSÁVAL! Használja a nyomáskapcsoló „AUTO/OFF” gombját.
30. KIZÁRÓLAG AZ AJÁNLOTT LEVEGŐKEZELŐ ALKATRÉSZEKET HASZNÁLJA, AMELYEK MINIMUM 8,6 BAR (125 PSI) NYOMÁSRA ALKALMASAK Robbanásveszély. Kizárólag az ajánlott levegőkezelő alkatrészeket használja, amelyek minimum 8,6 bar (125 psi) nyomásra alkalmasak.
31. VISELJEN MEGFELELŐ FÜL- ÉS FEJVÉDŐ ESZKÖZÖKET Megfelelő védőruha használata kötelező a kompresszor és az ahhoz csatlakoztatott szerszám, vagy tartozék használata során. Nézzen utána a szükséges védőfelszereléseknek szerszám/tartozék útmutatójában és kövesse a megadott biztonsági előírásokat.

PÓTALKATRÉSZEK

Karbantartás során kizárólag az eredetivel teljesen megegyező pótalkatrészeket használjon. Kizárólag jóváhagyott szervizközpontok végezhetik a készülék javítását.

HOSSZABBÍTÓ DRÓT

Kizárólag a kompresszor csatlakozójához illő háromvillás háromfázisú földeléssel ellátott csatlakozóval rendelkező hosszabbítót használjon. Cserélje ki, vagy javítsa meg a sérült drótot. Csak jó állapotú hosszabbítót használjon. Hosszabbító használata esetén ügyeljen arra, hogy elég erőset válasszon ahhoz, hogy elbírja az Ön készülékéhez szükséges áramot. Ha túl gyenge kábelt választ, az áramkiesést, teljesítményveszteséget és túlmelegedést okozhat. Az alábbi táblázat segít a megfelelő méret kiválasztásában a drót hosszúsága és a jelölt amper függvényében. Kétség esetén használjon eggyel erősebbet. Minél kisebb a méret száma, annál nehezebb a kábel.

Tab.1 Mező Egyfázisú, maximum 20 méteres kábelre

CV kW 220/230V 110/120V

mm2 mm2

0.75-1 0.65-0.7 1.5 2.5

1.5 1.1 2.5 4
2 1.5 2.5 4-6
2.5-3 1.8-2.2 4 -

FIGYELMEZTETÉS:

Kerülje az áramütés veszélyét! Soha ne használja a kompresszort sérült, vagy bomlott elektromos, illetve hosszabbító kábelle! Rendszeresen ellenőrizze az elektromos kábeleket. Soha ne használja víz közelében, vagy olyan környezetben, amelyben áramütés veszélyének van kitéve.

BIZTONSÁGI SZELEP

A kompresszort biztonsági szeleppel láttuk el, hogy elkerüljük túlnyomás kialakulását a levegőtartályban. A szelepet gyárilag 145 PSI nyomásra állították be és csak akkor lép működésbe, ha a tartályban lévő nyomás eléri ezt az értéket.

FIGYELMEZTETÉS: NE PRÓBÁLJA MEG MEGVÁLTOZTATNI ENNEK A BIZTONSÁGI BERENDEZÉSNEK MÓDOSÍTANI A BEÁLLÍTÁSAIT, VAGY KIIKTATNI. A SZELEPEN ESZKÖZÖLT BÁRMELY MÓDOSÍTÁS SÚLYOS SÉRÜLÉSEKET

OKOZHAT! Ha a berendezés szervizelésére, vagy karbantartására van szükség, keressen fel egy hivatalos BOSTITCH szervizközpontot.

CSATLAKOZTATOTT ESZKÖZÖK ÉS TARTOZÉKOK:

Minden, a kompresszorhoz csatlakoztatható eszközön, vagy tartozékon, vagy annak használati útmutatójában jól látható jelölést kell találnia az engedélyezett maximum nyomásról. Az ezen csatlakoztatható eszközökhöz (beleértve többek között a sürített levegővel működő szerszámokat, levegővel működő tartozékokat, festékszóró pisztolyokat, légtömlőket, légtömlő-csatlakozókat, gumikat és más felfújható eszközöket) megadott nyomás túllépése szétrepítheti őket és súlyos sérüléseket okozhat.

- Soha ne lépje túl a kompresszorhoz használt csatlakoztatható eszköz, vagy tartozék gyártója által meghatározott maximum nyomásértéket!

MUNKACIKLUS

Az Ön BOSTITCH kompresszorának hosszú élettartama érdekében ne üzemeltesse többet 25%-os munkaciklusnál. Ha a kompresszor negyedóránál hosszabb ideig pumpál levegőt, akkor a kompresszor nem képes az alkalmazáshoz szükséges megfelelő mennyiségű levegőt szállítani. Mindig a kompresszor légszállító kapacitásának megfelelő levegőigényű csatlakoztatható eszközt, illetve tartozékot válasszon.

Az elektromos motor túlhevülésének elkerülése érdekében a kompresszort a müszaki adatlapon jelzett megszakításos üzemmódra terveztük (például S3-25, azt jelenti, hogy 2,5 percig tartó üzemeltetés után 7,5 percig kikapcsolt állapotban kell tartani)

TARTSA BIZTONSÁGOS HELYEN EZT AZ ÚTMUTATÓT ÉS TEGYE HOZZÁFÉRHETŐVÉ A BERENDEZÉS TÖBBI HASZNÁLÓJA SZÁMÁRA IS!

ÜZEMELTETÉS ÉS KARBANTARTÁS

MEGJEGYZÉS: A jelen használati útmutatóban foglalt információ azt a célt szolgálja, hogy segítsen Önnek a kompresszor biztonságos üzemeltetésében és karbantartásában. A jelen használati útmutatóban található egyes illusztrációk eltérhetnek az Ön saját kompresszorához tartozó csatlakoztatható eszközöktől.

TELEPÍTÉS

Vegye ki a kompresszort a csomagolásból, győződjön meg róla, hogy kifogástalan állapotban van, ellenőrizze, hogy nem sérült-e meg szállítás közben és kövesse az alábbiakat:

Rögzítse a tartályon a kerekeket és a gumiakasztót ott, ahol még nincsenek rögzítve (1a & 1b ábrák). Rögzítse a levegőszűrőt is (2. ábra) Helyezze a kompresszort sík, vagy maximum 10° dőlésszögű felületre, jól szellőző helyre, ahol védett a légköri anyagoktól és nincs kitéve robbanásveszélynek. Ha a felület lejt és egyenletes, ellenőrizze, hogy a kompresszor mozog-e működés közben - ha igen, akkor a kerekeket biztosítsa két ékkel. Ha a felület egy konzol, illetve polc, ügyeljen rá, hogy ne tudjon leesni róla és gondoskodjon a megfelelő biztosításról. A megfelelő szellőzés és hatékony hűtés érdekében a kompresszornak legalább 100 cm-re kell lennie minden faltól. A tartályra illesztett, rögzített lábú kompresszorokat nem kell mereven a talajhoz rögzíteni. Ebben az esetben 4 anti-vibrációs segédeszköz felillesztését javasoljuk. Ellenőrizze, hogy a tartályokat kiürítették és hogy minden nedvességtől, illetve szennyeződéstől mentesek.

HASZNÁLATI ÚTMUTATÓ

-Ügyeljen a kompresszor megfelelő szállítására, ne fordítsa fel, illetve ne emelje kampókkal, vagy kötelekkel. -Ellenőrizze az olajszintet az olajszintmérő pálcán található jelek segítségével (3. ábra).

Az olajkenésű kompresszorokhoz kaphat egy palack olajat a kompresszor feltöltéséhez - ne feledje, hogy nem feltétlenül szükséges az összes olajat beletölteni az egységbe, hogy elérje a megfelelő szintet!

MEGJEGYZÉS: Néhány egység (MRC6, RC-10) olajmentes pumpával van ellátva. Ezekben nincs cserélnivaló, vagy ellenőrizendő olaj.

ELEKTROMOS CSATLAKOZÁS

Az egyfázisú kompresszorokhoz elektromos kábel és kétvillás földelt csatlakozó tartozik. A kompresszort egy földelt hálózati csatlakozóhoz kell csatlakoztatni (4. ábra).

FONTOS TUDNIVALÓ: Soha ne használja a földelt aljzatot a semleges drót helyett. A földelt csatlakozónak meg kell felelnie a biztonsági szabványoknak (EN 60204) A hálózati kábel csatlakozóját nem szabad kapcsolóként használni, de egy elektromos aljzathoz kell csatlakoztatni, amit egy megfelelő differenciál kapcsoló vezérel (hőmegszakító).

ELSŐ ÜZEMBE HELYEZÉS

Ellenőrizze, hogy az elektromos hálózat megfelel-e az elektromos adatlapon feltüntetett adatoknak (5. ábra) - a megengedett tolerancia-tartomány +/- 5%. Fordítsa, vagy nyomja (a készüléken található nyomáskapcsoló típusának

megfelelően) a "0" állásba a felső részen található gombot (6A, 6B, 6C ábrák) Dugja be a csatlakozót a hálózati aljzatba és a nyomáskapcsoló gomb „1“-es állásba állításával indítsa el a kompresszort.

A kompresszor teljesen automata, a nyomáskapcsoló vezérli, amely leállítja, amikor a tartálynyomás eléri a maximum értéket, majd újraindítja, amikor a minimumérték alá esik. A maximum és minimum értékek közötti nyomáskülönbség 2 bar (29 psi) körüli. Pl.: a kompresszor 8 bar (116 psi) elérésekor leáll (maximum üzemi nyomás) és automatikusan újraindul, amikor a tartályon belüli nyomás 6 bar-ra (87 psi) csökken. A kompresszor hálózatra csatlakoztatását követően töltse maximum nyomásra és ellenőrizze a gép működését.

MEGJEGYZÉS: A fej/henger/szállítócső magas hömérsékletre hevülhet. Legyen óvatos, ha ezen alkatrészek közelében dolgozik és a lehetséges égési sérülések elkerülése érdekében ne érjen hozzájuk.

FONTOS TUDNIVALÓ:

Az elektromos kompresszorokat egy megfelelő differenciálkapcsolóval (hőmegszakító) ellátott hálózati aljzathoz kell csatlakoztatni. A motor fel van szerelve egy automata hőmegszakítóval a tekercselésen belül - ez leállítja a kompresszort, ha a motor hőmérséklete kiugróan magas értéket ér el (180 °C). Ha a megszakító kikapcsolt, a kompresszort 10-15 perc után automatikusan újraindul.

AZ ÜZEMI NYOMÁS MÓDOSÍTÁSA

Nem kell folyamatosan a maximum üzemi nyomást használnia. A pneumatikus eszközök gyakran kisebb nyomást igényelnek. A nyomáscsökkentővel ellátott kompresszorokon az üzemi nyomást megfelelően be kell állítani.

Állítsa a nyomást a szükséges értékre a gomb óramutató járásával megegyező irányban történő elforgatásával a nyomás növeléséhez, illetve óramutató járásával ellentétes irányban a nyomás csökkentéséhez. Ha elérte az optimális nyomást, lefelé nyomva rögzítse a gombot (7. ábra) A nyomásmérő nélküli nyomáscsökkentőknél a beállított nyomást a csökkentő testén található mérő fokbeosztáson láthatja.

A nyomásmérővel ellátott nyomáscsökkentőknél magán a mérön látható a nyomás szintje.

FIGYELMEZTETÉS: Néhány nyomásszabályozón nincs lenyomva zárható gomb, ezért ezeken egyszerűen csak a kívánt állásba kell fordítani a gombot.

A KOMPRESSZOR LEÁLLÍTÁSA

Fordítsa a kapcsolót/gombot a „0” állásba (a kompresszoron található nyomáskapcsoló típusától függően). NE ÁLLÍTSA LE A KOMPRESSZORT A CSATLAKOZÓ DUGALJBÓL TÖRTÉNŐ KIHÚZÁSÁVAL!

KARBANTARTÁS

A kompresszoron végzett karbantartási müveletek előtt gondoskodjon az alábbiakról:

- A fökapcsoló „0” állásban legyen

-A nyomáskapcsoló és a vezérlőegység kikapcsolt állapotban, "0" állásban van.

- Ne legyen nyomás a légtartályban.

A szüröelemek cseréje legalább egyszer ajánlott, ha tiszta környezetben üzemel a kompresszor, de többször is szükséges, ha poros környezetben üzemel.

Hetente legalább egyszer le kell engedni a tartályban lecsapódott nedvességet a tartályon található leeresztő dugó kinyitásával (9. ábra). Legyen óvatos, ha sürített levegő található a hengeren belül és a víz nagy erővel áramolhat ki. Ajánlott nyomás: 1-2 bar max.

1. Ellenőrizze, hogy a kompresszor kikapcsolt állapotban van-e.
2. A fogantyúnál tartva döntse a kompresszort a leeresztő szelep felé úgy, hogy az a tartály alján legyen.
3. Nyissa ki a leeresztő szelepet.
4. Tartsa megdöntve a kompresszort addig, amíg az összes nedvesség kiürül.
   Az olajkenésű kompresszorokat tilos a csatornába, vagy a környezetbe üríteni, mivel olajat tartalmaznak.

OLAJCSERE - FELTÖLTÉS OLAJJAL (csak C24 / C24-U110 / C50 / PS20 / PS20-U110)

A kompresszor szintetikus, „SAE 40” olajjal van feltöltve.

Az üzemeltetés első 100 órájában javasoljuk a pumpáló elem teljes olajcseréjét.

Csavarja ki a burkolaton található olajleeresztő dugót, engedje kifolyni az összes olajat, majd csavarja vissza a dugót (10. ábra). Csepegtessen olajat a burkolat felső lyukába (11. ábra) addig, amíg eléri a pálcán jelzett szintet (3. ábra).

Hetente egyszer ellenőrizze a pumpáló elem olajszintjét (3. ábra) és győződjön meg róla, hogy szükséges-e a feltöltése.

-5 és +40°C közötti környezeti hömérsékleti tartományban történő üzemeltetéshez használjon "SAE 40" szintetikus olajat. Ennek az olajnak az az előnye, hogy télen és nyáron egyaránt használható. Ne ürítse a használt olajat a lefolyóba és vigyázzon, hogy a környezetet se szennyezze vele!

OLAJCSERÉHEZ TEKINTSE ÁT EZT A TÁBLÁZATOT

OLAJ TÍPUSA ÜZEMIDŐ

Összetétel....500

Szintetikus olaj: ......300

(MOBIL, SHELL, ESSO, BP illetve EGYEBEK)

Egyéb olajtípusok: többfokozatú ásványi olaj

SAE 15 W40....100

ÚTMUTATÓ KISEBB HIBÁK ESETÉRE

A nyomáskapcsoló alatti szelepnél szivárog a levegő

A problémát az ellenőrző szelep gyenge rögzítése okozza. A következőket tegye:

-Engedjen ki minden nyomást a tartályból

-Csavarja ki a szelep hatszögletű fejét

-Óvatosan tisztítsa meg a gumilemezt és a foglalatát is.

-Rögzítsen újra minden alkatrészt pontosan

Levegőszivárgás

Ezt a kapcsolódások rossz illesztése okozhatja - szappanos víz segítségével ellenőrizze az illesztéseket.

Nem indul a kompresszor

Ha a kompresszor nem indul problémamentesen, ellenőrizze az alábbiakat:

-A hálózat megfelel-e az adatlapon megadott értékeknek (5. ábra)

-A hálózati kábel hosszabbítóinak átmérője és hossza megfelelő-e?

-Nem túl hideg az üzemi környezet? (0°C alatt)

-Van-e olaj a készülék házában a kenés biztosítása érdekében?

-Áram alatt van-e az elektromos vezeték? (az aljzatok megfelelően csatlakoznak, hőmegszakító, biztosítékok megfelelő állapotban vannak)

Nem áll le a kompresszor

-Ha a kompresszor nem áll le a maximum nyomás elérésekor, a tartály biztonsági szelepe működésbe lép. A szelep javításához vegye fel a kapcsolatot a legközelebbi szervizközponttal.

FONTOS TUDNIVALÓ:

-Semmilyen körülmények között ne csavarjon ki semmilyen illesztést amíg a tartály nyomás alatt van

- Mindig ellenőrizze, hogy a tartály nyomásmentes-e

-Ne fúrjon lyukat rá, ne hegessze, vagy szándékosan deformálja a sürített levegő tartályt.

-Mielött bármilyen munkát végezne a kompresszoron, húzza ki a hálózati kábelt az aljzatból.

-Az üzemi környezet hömérséklete: 0°C +35°C.

-Ne irányítson vízsugarat, vagy gyúlékony folyadékot a kompresszorra.

-Ne helyezzen gyúlékony tárgyakat a kompresszor közelébe.

-Ha nem használja a kompresszort, állítsa a nyomáskapcsolót "0" (OFF) állásba.

-Soha ne irányítsa a légsugarat emberekre, illetve állatokra

-Ne szállítsa a kompresszort amíg a tartály nyomás alatt áll.

-Legyen óvatos a kompresszor egyes alkatrészeivel, a fejével és a szállítócsövekkel, mivel ezek magas hőmérsékletre hevülhetnek. Az égési sérülések elkerülése érdekében ne érjen ezekhez az alkatrészekhez.

-A kompresszort a megfelelő fogantyúknál fogva szállítsa, emelje, illetve húzza.

-A gyerekeket és állatokat tartsa jó távol a berendezés üzemelési területétől.

-Ha festéshez használja a kompresszort: a) Ne használja zárt térben, illetve nyílt láng közelében b) Gondoskodjon a munkaterület megfelelő szellőzéséről c) Megfelelő maszk viselésével gondoskodjon orra és szája védelméről. Nézze meg a szerszám/tartozék útmutatóját és kövessen valamennyi biztonsági előírást.

- Ha az elektromos kábel, vagy a dugalj sérült, ne használja a kompresszort és vegye fel a kapcsolatot egy hivatalos szervizközponttal a hibás alkatrésznek egy eredeti pótalkatrésszel történő kicserélése érdekében.

-Ha a kompresszor egy polcon, vagy a talajszint feletti felületen van elhelyezve, biztosítani kell, hogy ne essen le működés közben.

-Sérülés, illetve a kompresszor károsodása elkerülése érdekében ne tegyen tárgyakat, illetve a kezével ne nyúljon a védőrácsok mögé.

-Súlyos sérülések elkerülése érdekében ne használja a kompresszort tompa tárgyként dolgok, illetve állatok felé.

-Amikor befejezte a kompresszor használatát, húzza ki a csatlakozót a hálózati aljzatból.

ELEKTROMOS KOMPRESSZOR MODELLEK

Az európai piacra készült kompresszortartályok megfelelnek a 2009/105/EC irányely előírásainak. Az európai piacra készült kompresszorok megfelelnek a 2006/42/EC irányely előírásainak.

Az akusztikus nyomás mért mentességi területének távolsága 4m a maximális üzemi nyomásnál.

Modell	MRC6 C24	C24-U110 C50	RC-10 RC-10-U110 PS20 PS20-U110
Tartályméret (Ltr)	6 24 24	50 10 10 20 20
Lóerő / Kilowatt csúcs	1.5 / 1.1 2.5	/ 1.8 2.5 / 1.8 2.5 / 1.8 2.0 / 1.5	2.0 / 1.5 2.5 / 1.8 2.5 / 1.8
Lóerő / Kilowatt Működési	1.5 / 1.1 2.2	/ 1.6 2.2 / 1.6 2.2 / 1.6 1.85 / 1.4	1.85 / 1.4 2.3
Működési Amper	5.5 7.5 14	7.5 6	6	8 15
Pumpa típusa	Olajmentes	Olajkenésű	Olajkenésű	Olajkenésű	Olajmentes	Olajmentes	Olajkenésű	Olajkenésű
Lwa dB(A) @ 4m	96.0	94.0	94.0	94.0	97.0	97.0	96.0	96.0
Lp dB(A) @ 4m	74.0	72.0	72.0	71.2	75.5	75.5	74.8	74.8
Maximum üzemi nyomás (BAR / PSI)	8 / 116	10 / 145 10	/ 145 10 / 145	0 / 145 10 / 145	10 / 145 10 / 145
Levegőürités (Ltr/Min / CFM)	170 / 6.0	233 / 8.2	233 / 8.2	233 / 8.2	216 / 7.6	216 / 7.6	240 / 8.5	196 / 6.9
Levegőáramlás ((Ltr/Min / CFM) @ 7 Bar)	75 108	100	108 82	82 138	100
Volt	230v	230v	110v	230v	230v	110v	230v	110v
Súly (Kgs)	10.5	25 25 36	18 18 35 35

JAVASLATOK A HATÉKONY ÜZEMELTETÉSHEZ

-A gép teljes folyamatos feltöltés és maximum üzemi nyomáson történő hatékony működtetéséhez vigyázzon, hogy a beltéri működési környezet hőmérséklete ne legyen magasabb +25°C-nál

EZEKET A KOMPRESSZOROKAT MEGSZAKÍTÁSOS HASZNÁLATRA TERVEZTÉK. KIZÁRÓLAG ÓRÁNKÉNT NEGYEDÓRÁNÁL NEM HOSSZABB ALKALMAZÁSRA HASZNÁLHATÓK.

A BECSOMAGOLT ÉS A KICSOMAGOLT KOMPRESSZOR TÁROLÁSA

Mindaddig, amíg a kompresszort nem használja, mielőtt kicsomagolná tartsa száraz, +5°C és +45°C közötti hömérsékleten és az időjárástól védett helyen. A kicsomagolást követő időszakban, amíg a kompresszort nem használja, amíg a termelési szünetekben az elindítására vár, takarja le egy lepellel, hogy védje a portól, ami rárakódhat az alkatrészeire. Cserélni kell az olajat és vizsgálni kell a kompresszor működésének hatékonyságát, ha hosszabb ideig nem használták.

PNEUMATIKUS KAPCSOLÓDÁSOK

Mindig figyeljen rá, hogy olyan, sürített levegőhöz való pneumatikus csövet használjon, amelynek maximum nyomás jellemzői illenek a kompresszoréhoz. Ne próbálkozzon a hibás cső javításával.

FENNTARTJUK A JOGOT, HOGY SZÜKSÉG ESETÉN ELÖZETES ÉRTESÍTÉS NÉLKÜL MÓDOSÍTSUNK!
