Caractéristiques	Détails
Type d'appareil	Multimètre analogique
Plage de mesure de tension	0 - 600 V AC/DC
Plage de mesure de courant	0 - 10 A AC/DC
Résistance	0 - 20 MΩ
Capacité de mesure	0 - 1000 µF
Fréquence de mesure	0 - 10 MHz
Utilisation	Mesures électriques en milieu industriel et domestique
Alimentation	Pile 9V
Dimensions	210 x 90 x 50 mm
Peso	environ 500 g
Normes de sécurité	CAT III 600 V
Maintenance	Vérification régulière des piles et nettoyage de l'appareil
Accessoires inclus	Fils de mesure, manuel d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - Duspol Analog Plus BENNING

Comment calibrer le BENNING Duspol Analog Plus ?

Pour calibrer le BENNING Duspol Analog Plus, suivez les instructions du manuel d'utilisation. Généralement, cela implique de vérifier l'appareil avec un voltmètre de référence et d'ajuster les valeurs si nécessaire.

Pourquoi l'écran ne s'allume pas ?

Si l'écran ne s'allume pas, vérifiez d'abord les piles. Remplacez-les si elles sont déchargées. Assurez-vous également que l'appareil est correctement allumé en appuyant sur le bouton d'alimentation.

Comment interpréter les mesures de tension sur le BENNING Duspol Analog Plus ?

Les mesures de tension peuvent être lues directement sur l'échelle analogique. Assurez-vous de sélectionner la plage appropriée pour obtenir une lecture précise.

Que faire si l'appareil indique une mesure erronée ?

Si vous obtenez des mesures erronées, vérifiez les connexions et assurez-vous que les sondes sont en bon état. Vous pouvez également essayer de recalibrer l'appareil.

Est-il possible d'utiliser le BENNING Duspol Analog Plus pour mesurer la continuité ?

Oui, le BENNING Duspol Analog Plus peut être utilisé pour mesurer la continuité. Assurez-vous de sélectionner la fonction correspondante et de vérifier les sondes.

Comment nettoyer le BENNING Duspol Analog Plus ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager l'appareil.

Quelle est la durée de vie des piles du BENNING Duspol Analog Plus ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles peuvent durer plusieurs mois. Il est recommandé de les remplacer régulièrement pour éviter les interruptions.

L'appareil peut-il mesurer des tensions AC et DC ?

Oui, le BENNING Duspol Analog Plus est conçu pour mesurer à la fois les tensions AC et DC. Sélectionnez la fonction appropriée avant de prendre des mesures.

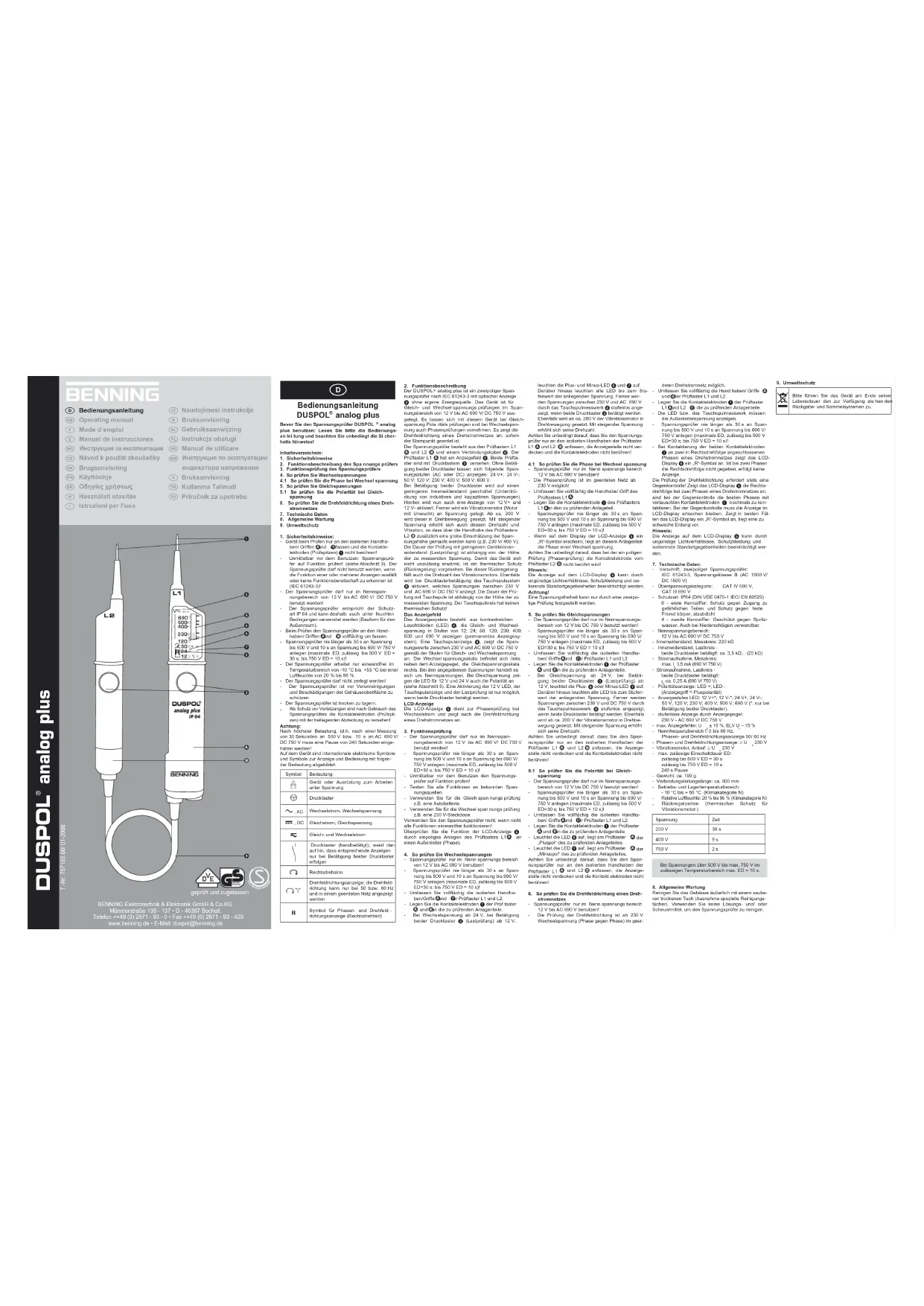

MODE D'EMPLOI Duspol Analog Plus BENNING

analog plus Avant d‘utiliser le détecteur de tension DUSPOL

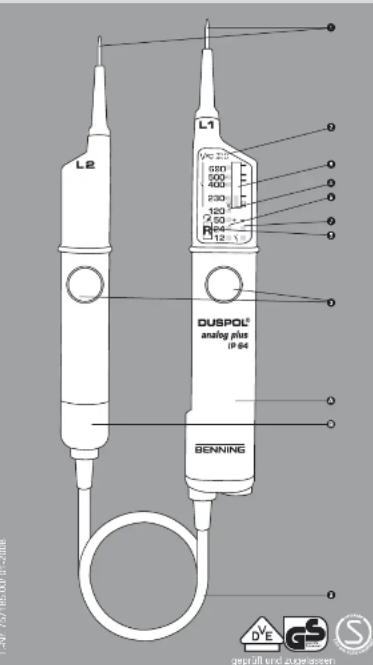

analog plus: lire attentivement le mode d‘emploi et respecter les consignes de sécurité!Table des matières:1. Consignes de sécurité 2. Description fonctionnelle du détecteur de tension3. Test de fonctionnement du détecteur de tension 4. Test de tensions alternatives4.1 Test de la phase de tension alternative5. Test de tensions continues5.1 Test de la polarité de tension continue 6. Test de l’ordre de phases d’un réseau triphasé7. Caractéristiques techniques8. Entretien général9. Information sur l’environnement1. Consignes de sécurité: - Ne tenir l’appareil que par les poignées isolées et sans toucher les électrodes de contact (pointes de test) ! - Juste avant d’utiliser l’appareil, vérier son fonctionnement (voir chapitre 3). Ne pas utiliser l’appareil si l’une des fonctions d’afchage ne fonctionne pas ou si l’appareil n’est pas «prêt à l’emploi» (IEC 61243-3)! - N‘utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à AC 690 V/ DC 750 V!- L‘appareil est conforme à la classe de protection IP 64 et de là peut être aussi utilisé dans les conditions humides (construction pour utilisation extérieure). - Pour le test, tenir l’appareil fermement par les poignées

- Ne jamais mettre l’appareil sous tensions jusqu’à 500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)!- L’appareil ne fonctionne correctement que dans une gamme de température de -10 °C à +55 °C dans une humidité relative de l’air de 20 % à 96 %.- Ne jamais démonter l‘appareil!- Veiller à ce que la surface du boîtier de l’appareil ne soit pas contaminé ou endommagé.- A préserver de l’humidité.- Pour éviter des blessures ou un déchargement des piles, couvrir les électrodes de contact (pointes de test) avec le revêtement ci-inclus après l’utilisation de l’appareil!Attention: Après une charge maximale (c‘est-à-dire après une mesure de 30 secondes à 500 V resp. 10 secondes à AC 690 V/ DC 750 V observer un temps de repos de 240 secondes avant de réutiliser l‘appareil!L‘appareil montre les symboles électriques internationaux et les symboles d‘afchage et d‘utilisation suivants: symbole signicationappareil ou équipement pour travailler sous tensiontouche , AC courant alternatif, tension alternatif, DC courant continu, tension continucourant continu et alternatiftouche (à main); indique que certains afchages ne fonctionnent qu‘en actionnant les deux touches en même tempsordre de phases dans le sens horaireindication de l‘ordre de phases; l‘ordre de phase ne peut être indiqué qu‘à 50 ou 60 Hz et dans un réseau triphasé mis à la terresymbole pour l‘indication de la phase et de l‘ordre de phases (ordre de phases dans le sens horaire)2. Description fonctionnelleLe DUSPOL analog plus est un détecteur de tension bipolaire conforme à la norme IEC 61243-3 à afchage visuel sans propre alimentation d’énergie. L‘appareil est destiné à tests de tensions continues et alternatives entre 12 V et AC 690 V/ DC 750 V et peut également être utilisé pour des tests de polarité en tension continue et pour des tests de phase en tension alternative. L‘appareil indique l‘ordre de phases d‘un réseau triphasé sous condition de mise à la terre du neutre.L‘appareil comporte les palpeurs de test L1 et L2 ainsi qu‘un câble de connexion . Le palpeur de test L1 dispose d‘une fenêtre d‘afchage . Les deux palpeurs de test disposent de touches . Sans actionnement des deux touches, les degrés de tension suivants (C.C. ou C.A.) peuvent être indiqués: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; 690 V. En actionnant les deux touches en même temps, l‘appareil commute à une résistance interne plus basse (suppression de tensions inductives et capacitives). Ainsi l‘afchage de 12 V+ et 12 V– est activé. En plus, un moteur vibratoire (moteur déséquilibré) est activé. A partir d’environ 200 V ce moteur est mis en rotation. Avec la tension augmentant, la vitesse et la vibration du moteur augmentent aussi. Ainsi, via la poignée du palpeur de test L2 B, on peut faire une estimation approximative de la valeur de tension (p.ex. 230 V/ 400 V). La durée du test à la résistance interne diminuée (test en charge) dépend de l’hauteur de la tension à mesurer. Pour éviter un échauffement excessif de l’appareil, il dispose d’une protection thermique (commande à l’inverse). Avec cette commande, la vitesse du moteur vibratoire diminue aussi. L’actionnement du bouton-poussoir active de même le système de bobine mobile , qui indique des tensions entre 230 V et AC 690 V/ DC 750 V. La durée du contrôle avec bobine mobile dépend de la hauteur de la tension à mesurer. Le circuit de bobine mobile a une protection thermique!Fenêtre d‘affichage Le système d‘afchage comporte des diodes électroluminescentes (LED) à grand contraste indiquant les tension continues et alternatives par degrés de 12 V; 24 V; 50 V; 120 V 230; 400; 500 et 690 V (système d’afchage permanent). Un afchage à bobine mobile indique les valeurs de tension entre 230 V et AC 690 V/ DC 750 V selon les échelles pour les tensions continues et alternatives. L’échelle de tension alternative se trouve à gauche de l’afchage, l’echelle de tension continue se trouve à droite. Les tension indiquées sont des tension nominales. En tension continue, les LED pour 12 V et 24 V indiquent également la polarité (voir chapitre 5). Une activation de la DEL 12 V, l’afchage de la bobine mobile et le contrôle de charge ne sont possibles que quand les deux boutons-poussoirs sont actionnés.Affichage à cristaux liquides (LCD)L‘afchage à cristaux liquides est prévu pour le test de phase en courant alternatif et indique l‘ordre de phases d‘un réseau triphasé.3. Test de fonctionnement - N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à AC 690 V/ DC 750 V!- Ne jamais mettre l’appareil sous tensions jusqu’à 500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)!- Juste avant d‘utiliser l‘appareil, vérier son fonctionnement!- Vérier toutes les fonctions à partir de sources de tension connues. • Pour le test de tension continue utiliser p.ex. un accumulateur de voiture. • Pour le test de tension alternative utiliser p.ex. une prise de courant de 230 V.Ne jamais utiliser l‘appareil si une ou plusieurs de ses fonctions ne fonctionnent pas correctement!Pour vérier le fonctionnement de l‘afchage à cristaux liquides , mettre en contact un pôle de l‘électrode de contact du palpeur de test (L1 ) avec un conducteur exterieur (phase).4. Test de tensions alternatives - N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à AC 690 V!- Ne jamais mettre l’appareil sous tensions jusqu’à 500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)! - Tenir fermement les poignées isolées des palpeurs de test L1 et L2

- Mettre les électrodes de contact des palpeurs de test L1 et L2 en contact avec les points de mesure du dispositif à tester.- En tension alternative à partir de 24 V et en actionnant les deux touches en même temps (test de charge) à partir de 12 V, les LED + et - et s‘allument. Toutes les LED s‘allument jusqu‘à la valeur de degré de la tension appliquée. En plus, les tensions entre 230 V et AC 690 V sont indiquées par le mesureur à bobine mobile de manière continue, si les deux touches sont actionnées en même temps. En actionnant les deux touches en même temps et à partir d‘une tension appliquée d‘environ 200 V, le moteur vibratoire dans le palpeur de test L2 B est mis en rotation. Avec la tension augmentant, sa vitesse augmente aussi.Il est essentiel de ne pas tenir l‘appareil que par les oignées isolées des palpeurs de test L1 et L2 , de ne pas couvrir la fenêtre d‘afchage et de ne pas toucher es électrodes de contact!4.1 Test de la phase de tension alternative - N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à AC 690 V!- Le test de phase n’est possible que dans un réseau mis à la terre et à partir de 230 V! - Tenir fermement la poignée du palpeur de test L1 . - Mettre l’électrode de contact du palpeur de test L1 en contact avec le point de mesure du dispositif à tester .- Ne jamais mettre l’appareil sous tensions jusqu’à 500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)!- Si le symbole „R“ apparaît sur l‘écran à cristaux liquides , l‘appareil est en contact avec la phase active d‘une tension alternative.Ne jamais toucher l‘électrode de contact du palpeur de test L2 pendant le test unipolaire (test de phase)!Attention: Les indications afchées sur l‘écran à cristaux liquides peuvent être affectées par des conditions d‘éclairage défavorables, par des vêtements protecteurs ou par des conditions d‘environnement isolantes.Attention: L‘absence de tension ne peut être constatée qu‘au moyen d‘un test bipolaire.5. Test de tensions directes - N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à DC 750 V!- Ne jamais mettre l’appareil sous tensions jusqu’à 500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)!- Tenir fermement les poignées isolées des palpeurs de test L1 et L2.- Mettre les électrodes de contact des palpeurs de test L1 et L2 en contact avec les points de mesure du dispositif à tester.- En tension directe à partir de 24 V et en actionnant les deux touches en même temps (test de charge) à partir de 12 V, les LED + et - et s‘allument. Toutes les LED s‘allument jusqu‘à la valeur de degré de la tension appliquée. En plus, les tensions entre 230 V et 750 V DC sont indiquées par le mesureur à bobine mobile de manière continue, si les deux touches sont actionnées en même temps. En actionnant les deux touches en même temps et à partir d‘une tension appliquée d‘environ 200 V, le moteur vibratoire dans le palpeur de test L2 B est mis en rotation. Avec la tension augmentant, sa vitesse augmente aussi.Il est essentiel de ne pas tenir l‘appareil que par les poignées isolées des palpeurs de test L1 et L2 , de ne pas couvrir la fenêtre d‘afchage et de ne pas toucher les électrodes de contact!5.1 Test de la polarité de tension directe- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à DC 750 V!- Ne jamais mettre l’appareil sous tensions jusqu’à 500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)!- Tenir fermement les poignées isolées des palpeurs de test L1 et L2.- Mettre les électrodes de contact des palpeurs de test L1 et L2 en contact avec les points de mesure du dispositif à tester.- Si la LED s’allume, le palpeur de test est en contact avec le «pôle positif» du dispositif à tester. - Si la LED s’allume, le palpeur de test est en contact avec le «pôle négatif» du dispositif à tester. Il est essentiel de ne pas tenir l‘appareil que par les poignées isolées des palpeurs de test L1 et L2 , de ne pas couvrir la fenêtre d‘afchage et de ne pas toucher les électrodes de contact!6. Test de l’ordre de phases d’un réseau triphasé- N’utiliser le détecteur de tension que dans la gamme de tension nominale de 12 V à AC 690 V! - Le test de l‘ordre de phases est possible à partir de 230 V de tension alternative (phase contre phase) dans un réseau triphasé mis à la terre.- Tenir fermement les poignées isolées des palpeurs de test L1 et L2.- Mettre les électrodes de contact des palpeurs de test L1 et L2 en contact avec les points de mesure du dispositif à tester.- Les LED ou le mesureur à bobine mobile doivent indiquer la tension.- Ne jamais mettre l’appareil sous tensions jusqu’à 500 V pendant plus de 30 secondes et tensions jusqu’à 690 V/ 750 V pendant plus de 10 secondes (durée maximale autorisée de mise sous tension jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s)! - Lorsque l‘on met en contact les deux électrodes de contact avec deux phases d‘un réseau triphasé en ordre de phase dans le sens horaire, un symbole „R“ apparaît sur l‘écran à cristaux liquides . Si l‘ordre de phases se fait dans le sens anti-horaire, aucun symbole n‘apparaît. Le test de l’ordre de phases nécessite toujours un contre-test! Si l’ordre de phases dans le sens horaire est indiqué sur l’écran à cristaux liquides , vérier à nouveau les deux phases en inversant les électrodes de contact lors du contre-test. Aucun symbole ne doit être indiqué pendant le contre-test. Si, dans les deux cas, l’écran à cristaux liquides indique le symbole «R», la mise à la terre est insufsante.Attention: Les indications afchées sur l’écran à cristaux liquides peuvent être affectées par des conditions d’éclairage défavorables, par des vêtements protecteurs ou par des conditions d’environnement isolantes.7. Caractéristiques techniques: - norme, détecteur bipolaire de tension: IEC 61243-3, classe de tension B (AC 1000 V/ DC 1500 V)- catégorie de surtension: CAT IV 500 V, CAT III 690 V- classe de protection: IP 64, IEC 60529 (DIN 40050), aussi utilisable en cas de précipitations atmosphériques! IP 64 signie: protection contre l’accès aux composants dangereux et protection contre les impuretés solides, étanche aux poussières, (6 - premier indice). Étanche au jet d’eau, (4 - second indice). Aussi utilisable en cas de précipitations.- gamme de tensions nominales: 12 V - AC 690 V/ DC 750 V - résistance interne, circuit de mesure: 220 kΩ- résistance interne, circuit de charge - en actionnant les deux touches!: environ 3,5 kΩ... (25 kΩ)- consommation de courant, circuit de mesure: max.

3,5 mA (690 V/ 750 V)- consommation de courant, circuit de charge - en actionnant les deux touches!: I environ 0,25 A (AC 690 V/ DC 750 V)- afchage de la polarité: LED +; LED - (poignée d‘afchage = „pôle positif“)- degrés d’afchage LED: 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*:seulement en actionnant les deux touches). - afchage en continu par l‘afchage de niveau: 230 V - 690 V/ 750 V- max. erreurs d‘afchage: U ± 15 %, ELV U – 15 %- gamme de fréquences nominales f: 0 à 60 Hz - afchage de la phase et de l’ordre de phases 50/ 60 Hz - afchage de la phase et de l’ordre de phases: ≥ U

230 V- moteur vibratoire, démarrage: ≥ U 230 V- durée maximale de mise en service: jusqu’à 500 V ED = 30 s; jusqu’à 750 V ED = 10 s; 240 s temps de repos- poids: environ 190 g- câble de connexion: environ 900 mm- gamme de températures de service et de stockage: -10 °C à +55 °C (catégorie climatique N)- humidité relative de l’air: 20 % à 96 % (catégorie climatique N) - temps de commande à l‘inverse (protection thermique pour le moteur vibrant):tension temps230 V 30 s400 V 9 s750 V 2 sTensions entre 500 V et maximale 750 V maximale mise sous tension ED = 10 s.8. Entretien généralNettoyer l’extérieur du boîtier avec un chiffon propre et sec (ou un tissu de nettoyage spécial). Ne pas utiliser de solvants ou d’abrasifs pour nettoyer l’appareil.9. Information sur l’environnement Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.geprüft und zugelassen690
