ACD-18KBTU - Climatisation AIWA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation pompe à chaleur
Marque	Aiwa
Modèle	ACD-18KBTU
Capacité de refroidissement	5100 W (1250-5900 W)
Capacité de chauffage	5130 W (1250-6080 W)
Classe énergétique (refroidissement)	A++
Classe énergétique (chauffage moyen)	A+
Réfrigérant	R32, 1,00 kg, PRG 675
Alimentation électrique	220-240 V ~ 50 Hz, 1 phase
Courant de fonctionnement (refroidissement)	8,2 A (1,7-12,0 A)
Dimensions unité intérieure (L x H x P)	920 x 306 x 195 mm
Dimensions unité extérieure (L x H x P)	853 x 602 x 349 mm
Poids net intérieur	11 kg
Poids net extérieur	35 kg
Bruit sonore intérieur (max)	54 dB(A)
Bruit sonore extérieur	65 dB(A)
Débit d'air intérieur	820 m³/h
Déshumidification	1,5 L/h
Longueur max. tuyau réfrigérant	25 m
Dénivelé max.	10 m
Surface recommandée	20-35 m²
Fonctions principales	Refroidissement, chauffage, ventilateur, déshumidification, turbo, sommeil, minuterie, swing, ECO, mute, I feel
Entretien et nettoyage	Nettoyer le filtre à air régulièrement; utiliser un chiffon doux et sec; couper l'alimentation avant nettoyage
Sécurité	Verrouillage enfant, protection contre les fuites de réfrigérant, arrêt d'urgence
Pièces détachées et réparabilité	Contacter un centre de service agréé; ne pas réparer soi-même

FOIRE AUX QUESTIONS - ACD-18KBTU AIWA

Comment installer le climatiseur Aiwa ACD-18KBTU ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que l'emplacement respecte les distances minimales (≥13 cm du plafond, ≥250 cm du sol) et que le mur peut supporter le poids. Suivez les étapes du manuel : fixer la plaque de montage, percer un trou mural incliné, raccorder les tuyaux de réfrigérant et le câblage, puis effectuer un pompage à vide avant la mise en service.

Quels modes de fonctionnement sont disponibles ?

L'appareil propose les modes AUTO, COOL (refroidissement), HEAT (chauffage), DRY (déshumidification) et FAN (ventilateur). Vous pouvez passer de l'un à l'autre avec la touche MODE de la télécommande.

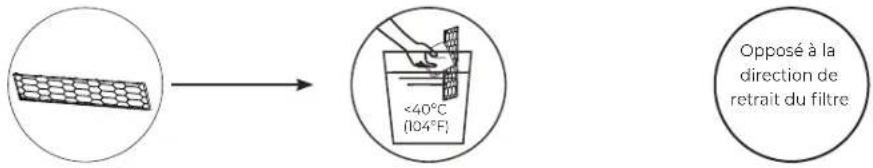

Comment nettoyer les filtres à air ?

Éteignez l'appareil et coupez l'alimentation. Ouvrez le panneau avant, retirez les filtres en les saisissant par la poignée. Lavez-les à l'eau savonneuse, séchez-les complètement, puis remettez-les en place. Il est recommandé de nettoyer les filtres toutes les 2 semaines en utilisation normale.

Que signifient les codes d'erreur affichés sur l'unité intérieure ?

Les codes d'erreur courants : E1 (capteur température intérieure), E2 (capteur tuyau intérieur), E3 (capteur tuyau extérieur), E4 (fuite de réfrigérant), E6 (moteur ventilateur intérieur). En cas de code, contactez un service après-vente agréé.

Comment utiliser la télécommande pour régler la minuterie ?

Appuyez une fois sur TIMER pour régler l'arrêt différé (appareil allumé) ou l'allumage différé (appareil éteint). Utilisez les touches ▲/▼ pour choisir l'heure (par pas de 30 min jusqu'à 10h, puis par heure jusqu'à 24h). Appuyez à nouveau sur TIMER pour confirmer. Pour annuler, appuyez sur TIMER une troisième fois.

Pourquoi le climatiseur ne chauffe-t-il pas ?

Vérifiez que le mode HEAT est sélectionné et que la température de consigne est supérieure à la température ambiante. En chauffage, un dégivrage automatique peut se produire (2-10 min), pendant lequel le ventilateur intérieur s'arrête. Si le problème persiste, le réfrigérant peut être insuffisant ou un capteur défectueux.

Peut-on utiliser le climatiseur sans la télécommande ?

Oui, en cas de perte ou de panne de la télécommande, ouvrez le panneau avant et appuyez sur le bouton d'urgence (ON/OFF) situé sur le boîtier de commande électronique. Un appui démarre en mode refroidissement ; deux appuis en 3 secondes passent en mode chauffage (pompe à chaleur). Utilisez un matériau isolant pour appuyer.

Quelle est la consommation électrique en mode veille ?

En veille, la consommation est très faible (moins de 1 W). Pour économiser davantage, débranchez l'appareil ou utilisez l'interrupteur général si vous ne l'utilisez pas pendant une longue période.

Comment activer la fonction de verrouillage enfant ?

Appuyez simultanément sur les touches MODE et TIMER de la télécommande pendant environ 3 secondes. Un symbole de verrouillage apparaît. Pour désactiver, répétez la même manipulation. Cette fonction empêche toute commande involontaire.

Que faire si l'appareil dégage une odeur de brûlé ou de la fumée ?

Coupez immédiatement l'alimentation électrique (disjoncteur) et ne réutilisez pas l'appareil. Contactez un centre de service agréé pour inspection. N'essayez pas de réparer vous-même, car cela pourrait causer un incendie ou une électrocution.

MODE D'EMPLOI ACD-18KBTU AIWA

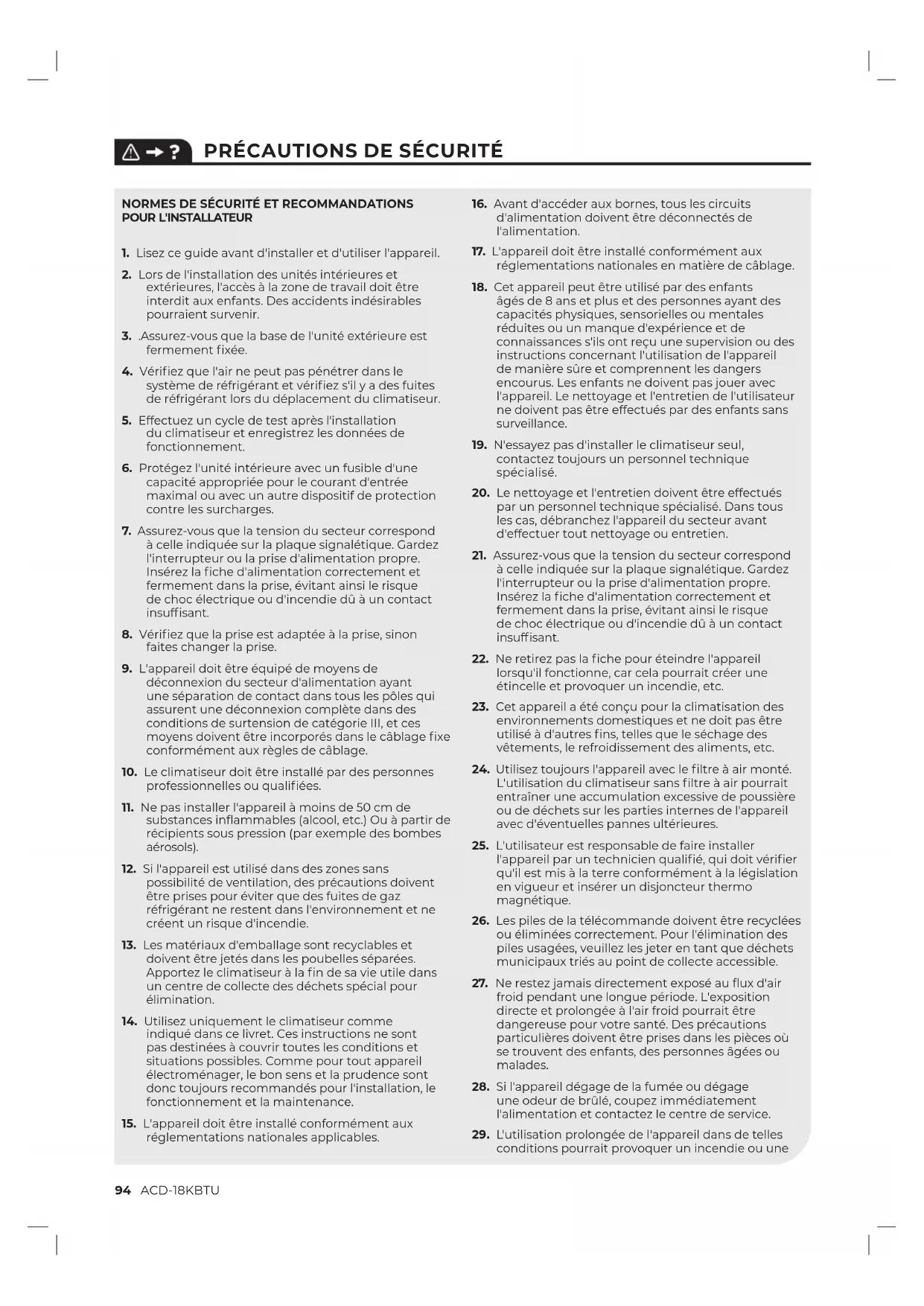

1. Lisez ce guide avant d'installer et d'utiliser l'appareil.
2. Lors de l'installation des unités intérieures et extérieures, l'accès à la zone de travail doit être interdit aux enfants. Des accidents indésirables pourraient survenir.
3. .Assurez-vous que la base de l'unité extérieure est fermement fixée.
4. Vérifiez que l'air ne peut pas pénétrer dans le système de réfrigérant et vérifiez s'il y a des fuites de réfrigérant lors du déplacement du climatiseur.
5. Effectuez un cycle de test après l'installation du climatiseur et enregistrez les données de fonctionnement.
6. Protégez l'unité intérieure avec un fusible d'une capacité appropriée pour le courant d'entrée maximal ou avec un autre dispositif de protection contre les surcharges.
7. Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque signalétique. Gardez l'interrupteur ou la prise d'alimentation propre. Insérez la fiche d'alimentation correctement et fermement dans la prise, évitant ainsi le risque de choc électrique ou d'incendie dû à un contact insuffisant.
8. Vérifiez que la prise est adaptée à la prise, sinon faites changer la prise.
9. L'appareil doit être équipé de moyens de déconnexion du secteur d'alimentation ayant une séparation de contact dans tous les pôles qui assurent une déconnexion complète dans des conditions de surtension de catégorie III, et ces moyens doivent être incorporés dans le câblage fixe conformément aux règles de câblage.
10. Le climatiseur doit être installé par des personnes professionnelles ou qualifiées.
11. Ne pas installer l'appareil à moins de 50 cm de substances inflammables (alcool, etc.) Ou à partir de récipients sous pression (par exemple des bombes aérosols).
12. Si l'appareil est utilisé dans des zones sans possibilité de ventilation, des précautions doivent être prises pour éviter que des fuites de gaz réfrigérant ne restent dans l'environnement et ne créent un risque d'incendie.
13. Les matériaux d'emballage sont recyclables et doivent être jetés dans les poubelles séparées. Apportez le climatiseur à la fin de sa vie utile dans un centre de collecte des déchets spécial pour élimination.
14. Utilisez uniquement le climatiseur comme indiqué dans ce livret. Ces instructions ne sont pas destinées à couvrir toutes les conditions et situations possibles. Comme pour tout appareil électroménager, le bon sens et la prudence sont donc toujours recommandés pour l'installation, le fonctionnement et la maintenance.

15. L'appareil doit être installé conformément aux réglementations nationales applicables.

16. Avant d'accéder aux bornes, tous les circuits d'alimentation doivent être déconnectés de l'alimentation.

17. L'appareil doit être installé conformément aux réglementations nationales en matière de câblage.
18. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil de manière sûre et comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
19. N'essayez pas d'installer le climatiseur seul, contactez toujours un personnel technique spécialisé.
20. Le nettoyage et l'entretien doivent être effectués par un personnel technique spécialisé. Dans tous les cas, débranchez l'appareil du secteur avant d'effectuer tout nettoyage ou entretien.
21. Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque signalétique. Gardez l'interrupteur ou la prise d'alimentation propre. Insérez la fiche d'alimentation correctement et fermement dans la prise, évitant ainsi le risque de choc électrique ou d'incendie dû à un contact insuffisant.
22. Ne retirez pas la fiche pour éteindre l'appareil lorsqu'il fonctionne, car cela pourrait créer une étincelle et provoquer un incendie, etc.
23. Cet appareil a été conçu pour la climatisation des environnements domestiques et ne doit pas être utilisé à d'autres fins, telles que le séchage des vêtements, le refroidissement des aliments, etc.
24. Utilisez toujours l'appareil avec le filtre à air monté. L'utilisation du climatiseur sans filtre à air pourrait entraîner une accumulation excessive de poussière ou de déchets sur les parties internes de l'appareil avec d'éventuelles pannes ultérieures.
25. L'utilisateur est responsable de faire installer l'appareil par un technicien qualifié, qui doit vérifier qu'il est mis à la terre conformément à la législation en vigueur et insérer un disjoncteur thermo magnétique.
26. Les piles de la télécommande doivent être recyclées ou éliminées correctement. Pour l'élimination des piles usagées, veuillez les jeter en tant que déchets municipaux triés au point de collecte accessible.
27. Ne restez jamais directement exposé au flux d'air froid pendant une longue période. L'exposition directe et prolongée à l'air froid pourrait être dangereuse pour votre santé. Des précautions particulières doivent être prises dans les pièces où se trouvent des enfants, des personnes âgées ou malades.
28. Si l'appareil dégage de la fumée ou dégage une odeur de brûlé, coupez immédiatement l'alimentation et contactez le centre de service.
29. L'utilisation prolongée de l'appareil dans de telles conditions pourrait provoquer un incendie ou une

électrocution.

1. Faites effectuer les réparations uniquement par un centre de service agréé du fabricant. Une réparation incorrecte pourrait exposer l'utilisateur au risque de choc électrique, etc.
2. Décrochez l'interrupteur automatique si vous prévoyez de ne pas utiliser l'appareil pendant une longue période. La direction du flux d'air doit être correctement ajustée.

SAFETY RULES AND RECOMMENDATIONS FOR THE INSTALLER

1. Ne pas plier, tirer ou comprimer le cordon d'alimentation car cela pourrait l'endommager. Les chocs électriques ou les incendies sont probablement dus à un cordon d'alimentation endommagé. Le personnel technique spécialisé doit uniquement remplacer un cordon d'alimentation endommagé.
2. N'utilisez pas d'extensions ou de modules de gangs.
3. Ne touchez pas l'appareil lorsque vous êtes pieds nus ou que certaines parties du corps sont mouillées ou humides.
4. N'obstruez pas l'entrée ou la sortie d'air de l'unité intérieure ou extérieure. L'obstruction de ces ouvertures entraîne une réduction de l'efficacité de fonctionnement du conditionneur avec d'éventuelles défaillances ou dommages consécutifs.
5. En aucun cas altérer les caractéristiques de l'appareil.
6. N'installez pas l'appareil dans des environnements où l'air pourrait contenir du gaz, du mazout ou du soufre ou à proximité de sources de chaleur.

7. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.

8. Les volets doivent être dirigés vers le bas en mode chauffage et vers le haut en mode refroidissement.

9. Assurez-vous que l'appareil est déconnecté de l'alimentation électrique lorsqu'il restera inopérant pendant une longue période et avant d'effectuer tout nettoyage ou entretien.

10. La sélection de la température la plus appropriée peut éviter d'endommager l'application

11. Ne pas grimper sur ou placer d'objets lourds ou chauds sur le dessus de l'appareil.

12. Ne laissez pas les fenêtres ou les portes ouvertes longtemps lorsque le climatiseur fonctionne.
13. Ne dirigez pas le flux d'air sur les plantes ou les animaux.
14. Une longue exposition directe au flux d'air froid du climatiseur pourrait avoir des effets négatifs sur les plantes et les animaux.
15. Ne mettez pas le conditionneur en contact avec de l'eau. L'isolation électrique pourrait être endommagée et provoquer ainsi une électrocution.
16. Ne grimpez pas et ne placez aucun objet sur l'unité extérieure.
17. N'insérez jamais de bâton ou d'objet similaire dans l'appareil. Cela pourrait causer des blessures.
18. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes qualifiées de la même manière afin d'éviter tout danger.

UNITÉ INTÉRIEURE

Remarque: Cette figure peut être différente de l'objet réel. Veuillez prendre ce dernier comme norme.

Affichage D'Intérieur

FR

NO LED FONCTION
1 Indicateur pour la	minuterie, la température et les codes d'erreur.
2 S'allume pendant le fonctionnement de la minuterie.
3 Mode VEILLE

La forme et la position des interrupteurs et des indicateurs peuvent être différentes selon le modèle, mais leur fonction est la même.

1) Indicateur de batterie
2) Mode Automatique
3) Mode de Refroidissement
4) Mode Sec
5) Mode Ventilateur uniquement
6) Mode de Chauffage
7) Modérateur ÉCOLOGIQUE
8) Minuterie
9) Indicateur de température
10) Vitesse du ventilateur: Auto / basse/basse-moyenne / moyenne / moyenne-haute / haute
11) Fonction mute

12) Fonction TURBO
13) Oscillation automatique haut-bas
14) Oscillation automatique gauche-droite
15) Fonction SOMMEIL
16) Fonction de santé
17) JE SENS la fonction
18) Fonction de chauffage à 8°C
19) Indicateur de signal
20) Vent doux
21) Verrouillage enfant
22) Affichage MARCHE / ARRÊT
23) Pour allumer / éteindre le climatiseur.

24) Pour augmenter la température, ou régler les heures de la minuterie.
25) Pour diminuer la température, ou régler les heures de la minuterie.
26) MODE Pour sélectionner le mode de fonctionnement (AUTO, COOL, DRY, FAN, HEAT).
27) ECO Pour activer / désactiver la fonction ECO. Appuyez longuement pour activer / désactiver la fonction de chauffage à 8°C (selon les modèles).
28) TURBO Pour activer / désactiver la fonction TURBO.
29) VENTILATEUR Pour sélectionner la vitesse du ventilateur de auto / low / mid / high.
30) MINUTERIE Pour régler l'heure d'activation/désactivation de la minuterie.
31) SLEEP Pour activer / désactiver la fonction SLEEP.
32) AFFICHAGE Pour allumer / éteindre l'affichage LED.
33) BASCULEZ Pour arrêter ou démarrer le mouvement horizontal des volets ou réglez la direction souhaitée

Retirez le couvercle de la batterie à l'arrière de la télécommande en le faisant glisser dans le sens de la flèche.Installez les piles en suivant le sens (+ et -) indiqué sur la télécommande.Réinstallez le couvercle de la batterie en le glissant en place.

Utilisez 2 piles AAA LRO3 (1,5 V).

N'utilisez pas de piles rechargeables.

Remplacez les anciennes piles par des neuves du même type lorsque l'affichage n'est plus lisible.

Ne jetez pas les piles comme des déchets municipaux non triés. La collecte de ces déchets séparément pour un traitement spécial est nécessaire.

Pour certains modèles, chaque fois que vous insérez les piles dans la télécommande pour

la première fois, vous pouvez définir le type de contrôle de la pompe de refroidissement uniquement ou de chauffage. Dès que vous insérez les piles, éteignez la télécommande et procédez comme ci-dessous.

1. Appuyez longuement sur le bouton MODE, until the (*) clignote, pour définir le type de refroidissement uniquement

2. Appuyez longuement sur le bouton MODE jusqu'à ce que l'icône button, ( ⚙ ) clignote, pour régler le type de pompe à chaleur.

Remarque: Si vous réglez la télécommande en mode refroidissement, il ne sera pas possible d'activer la fonction chauffage dans les unités équipées d'une pompe à chaleur. Si vous devez réinitialiser, retirez les piles et réinstallez-les.

Pour certains modèles de la télécommande, vous pouvez programmer l'affichage de la température entre °C et °F.

1. Appuyez sur le bouton et maintenez-le enfoncé TURBO pendant 5 secondes pour passer en mode de changement;
2. Appuyez sur le bouton et maintenez-le TURBO enfoncé jusqu'à ce qu'il passe à la fin de °C et °F;
3. Relâchez ensuite la pression et attendez 5 secondes, la fonction sera sélectionnée.

du flux d'air haut/bas.

34) BASCULEZ Pour arrêter ou démarrer le mouvement de la persienne des déflecteurs verticaux ou réglez la direction souhaitée du flux d'air gauche/droite.
35) Je SENS allumer / éteindre la fonction JE SENS.
36) MUET Pour activer / désactiver la fonction de SOURDINE. Appuyez longuement pour activer/ désactiver la fonction GEN (selon les modèles).
37) J'AI MIS en mémoire la température de réglage, le mode de réglage et la vitesse du ventilateur selon vos besoins.

L'affichage et certaines fonctions de la télécommande peuvent varier selon le modèle.

La forme et la position des boutons et indicateurs peuvent varier selon le modèle, mais leur fonction est la même.

L'appareil confirme la réception correcte de chaque bouton avec le bip.

• Dirigez la télécommande vers le climatiseur
• Vérifiez qu'il n'y a pas d'objets entre la télécommande et le récepteur de signal dans l'unité intérieure.
• Ne laissez jamais la télécommande exposée aux rayons du soleil.
• Gardez la télécommande à une distance d'au moins 1 mètre du téléviseur ou d'autres appareils électriques.

MODE DE REFROIDISSEMENT

La fonction de refroidissement permet au climatiseur de refroidir la pièce et de réduire l'humidité de l'air en même

temps.

Pour activer la fonction de refroidissement (COOL), appuyez sur la touche MODE jusqu'à ce que le symbole apparaisse à l'écran.

Avec le bouton ∧ ou √réglez une température inférieure à celle de la pièce.

MODE VENTILATEUR (Pas de bouton VENTILATEUR)

Mode ventilateur, ventilation d'air uniquement. Pour régler le mode VENTILATEUR, appuyez sur MODE usqu'à ce qu'il

apparaisse à l'écran.

MODE SEC

Cette fonction réduit l'humidité de l'air pour rendre la pièce plus confortable. Pour régler le mode SEC, appuyez sur

MODE jusqu'à ce que apparaisse à l'écran. Un fonction automatique de préréglage est activée.

MODE AUTOMATIQUE

Pour régler le mode AUTO, appuyez sur MODE usqu'à ce qu'il apparaisse à l'écran. En mode AUTO, le mode de fonctionnement sera réglé automatiquement en fonction de

la température ambiante.

MODE DE CHAUFFAGE

La fonction de chauffage permet au climatiseur de chauffer la pièce. Pour activer la fonction de chauffage

(HEAT), appuyez sur la touche MODE jusqu'à ce que le symbole apparaisse à l'écran. Avec le bouton ou réglez une température supérieure à celle de la pièce.

En mode CHAUFFAGE, l'appareil peut activer automatiquement un cycle de dégivrage, indispensable pour nettoyer le givre sur le condenseur afin de retrouver sa fonction d'échange thermique. Cette procédure dure généralement de 2 à 10 minutes. Pendant le dégivrage, le ventilateur de l'unité intérieure arrête le fonctionnement. Après décongélation, il reprend automatiquement le mode de CHAUFFAGE

Fonction DE VITESSE DU VENTILATEUR (bouton VENTILATEUR)

Modifiez la vitesse de fonctionnement du ventilateur. Appuyez sur le bouton FAN pour régler la vitesse du ventilateur en

marche, il peut être réglé sur AUTO / MUET / BAS/ BAS-MOYEN / MI/ MI-HAUT/ HAUT / TURBO vitesse circulairement.

FONCTION DE VERROUILLAGE ENFANT

1. Appuyez longuement sur le bouton MODE et TIMER pour activer cette fonction, puis recommencez pour désactiver cette fonction.
2. Sous cette fonction, aucun bouton unique ne sera actif.

Fonction DE MINUTERIE - - - - MINUTERIE ALLUMÉE

Pour allumer automatiquement l'appareil. Lorsque l'appareil est éteint, vous pouvez activer la MINUTERIE. Pour

régler l'heure d'allumage automatique comme ci-dessous:

1. Appuyez une première fois sur le bouton pour mettre l'appareil sous tension, Et apparaîtront sur l'écran de la télécomm clignoteront.

TIMER

[60h]

1. Appuyez sur le bouton to pour régler l'heure souhaitée de la minuterie. Chaque fois que vous appuyez sur le bouton, le temps augmente/ diminue d'une demi-heure entre 0 et 10 heures et d'une heure entre 10 et 24 heures. Appuyez une deuxième fois sur le bouton TIMER pour confirmer.
2. Après le réglage de la minuterie, définissez le mode nécessaire (Refroidissement / Chauffage / Auto / Ventilateur / Séchage) en appuyant sur le bouton MODE Et réglez la vitesse du ventilateur nécessaire en appuyant sur le bouton FAN Et appuyez sur ou pour régler la température de fonctionnement nécessaire.

ANNULEZ-le en appuyant sur le bouton TIMER

Fonction DE MINUTERIE - - - - MINUTERIE ÉTEINTE

Pour éteindre automatiquement l'appareil. Lorsque l'appareil est éteint, vous pouvez activer la MINUTERIE. Pour

régler l'heure d'allumage automatique comme ci-dessous: Lorsque l'appareil est allumé, vous pouvez désactiver la MINUTERIE.

1. Confirmez que l'appareil est ALLUMÉ.
2. Appuyez d'abord sur le bouton TIMER pour régler l'arrêt.
3. Appuyez sur le bouton TIMER la deuxième fois pour confirmer. ANNULEZ-le en appuyant sur le bouton TIMER.

Remarque: Toute la programmation doit être actionnée dans les 5 secondes, sinon le réglage sera annulé.

Fonction SWING

1. Appuyez sur le bouton SWING* pour activer la persienne,

1.1 ppuyez sur pour activer les volets horizontaux pour les faire pivoter de haut en bas, ils apparaîtront sur l'écran de la télécommande. Appuyez à nouveau pour arrêter le mouvement de balancement à l'angle actuel.
1.2 Appuyez sur pour activer les déflecteurs verticaux pour qu'ils pivotent de gauche à droite, ils apparaîtront sur l'écran de la télécommande. Appuyez à nouveau pour arrêter le mouvement de balancement à l'angle actuel.

1. Si les déflecteurs verticaux sont positionnés manuellement et placés sous les volets, ils permettent de déplacer le flux d'air directement vers la droite ou vers la gauche.
2. Pour certains modèles de chauffage à onduleur, appuyez simultanément sur les boutons SWING horizontale et SWING verticale, cela activera la fonction d'auto-nettoyage.

⚠️ Ce réglage doit être effectué lorsque l'appareil est éteint.

⚠️ Ne jamais positionner les volets manuellement, le mécanisme délicat pourrait être sérieusement endommagé!

⚠️ Ne jamais mettre les doigts, bâtons ou autres objets dans les bouches d'entrée ou de sortie d'air. Un tel contact accidentel avec des pièces sous tension pourrait causer des dommages ou des blessures imprévisibles.

FONCTION TURBO

TURBO

Pour activer la fonction turbo, appuyez sur le bouton TURBO et apparaîtra à l'écran. Appuyez à nouveau pour annuler cette

fonction.

En mode REFROIDISSEMENT / CHAUFFAGE, lorsque vous sélectionnez la fonction TURBO, l'appareil passe en mode REFROIDISSEMENT rapide ou CHAUFFAGE rapide et actionne la vitesse du ventilateur la plus élevée pour souffler un fort flux d'air.

FONCTION MUTE

MUTE

1. Appuyez sur la touche MUTE pour activer cette fonction, et apparaîtra sur l'écran de la télécommande. Recommencez pour désactiver cette fonction.
2. Lorsque la fonction MUTE est activée, la télécommande affiche la vitesse automatique du ventilateur et l'unité intérieure fonctionne à la vitesse du ventilateur la plus basse pour être silencieuse.
3. Lorsque vous appuyez sur le bouton VENTIL ATEUR / TURBO/VEILLE, la fonction de SOURDINE est annulée. La fonction MUTE ne peut pas être activée en mode sec.

FONCTION SOMMEIL

SLEEP

Préréglage du programme de fonctionnement automatique.

Appuyez sur le boutonSLEEP pour activer

la fonction SLEEP, et apparaît à lécran. Pulse de nuevo para cancelar esta función. Appuyez à nouveau pour annuler cette fonction.

Après 10 heures de fonctionnement en mode veille, le climatiseur passera au mode de réglage précédent.

JE SENS la fonction (optionnel)

I FEEL

Appuyez sur le bouton FEEL pour activer la fonction, celle-ci apparaîtra sur l'écran de la télécommande. Recommencez pour

désactiver cette fonction.

Cette fonction permet à la télécommande de mesurer la température à son emplacement actuel, et d'envoyer ce signal au climatiseur pour optimiser la température autour de vous et assurer le confort. Il se désactivera automatiquement 2 heures plus tard.

FONCTION ECO

ECO

Dans ce mode, l'appareil règle automatiquement le fonctionnement pour économiser de l'énergie.

Appuyez sur le bouton ECO, le apparaît à l'écran et l'appareil fonctionnera en mode ECO. Appuyez à nouveau pour l'annuler.

Remarque: La fonction ECO est disponible dans les deux modes DE REFROIDISSEMENT et de CHAUFFAGE

FONCTION D'AFFICHAGE

DISPLAY

Allumez / ÉTEIGNEZ l'affichage LED sur le panneau.

Appuyez sur le bouton DISPLAY pour

éteindre l'affichage LED sur le panneau. Appuyez à nouveau pour allumer l'affichage LED.

Fonction de GÉNÉRATION (optionnel)

1. Allumez d'abord l'unité intérieure, appuyez longuement sur le bouton MUTE* pendant 3 secondes pour l'activer, puis recommencez pour désactiver cette fonction.
2. Sous cette fonction, appuyez brièvement sur le bouton MUET pour sélectionner le type général L3-L2-L1-OF.
3. Sélectionnez et attendez 2 secondes pour le quitter.

* Si l'unité intérieure affiche "OA", veuillez utiliser la télécommande pour relever le rapport de fonctionnement du mode GEN, et le compresseur redémarrera après un arrêt de 3 minutes.

Función de AUTOLIMPIEZA (optionnel)

Uniquement en option pour certains appareils inverseurs de pompe à chaleur.

Pour activer cette fonction, éteignez d'abord l'unité intérieure, puis appuyez simultanément sur les boutons SWING et SWING vers l'unité intérieure, jusqu'à entendre un bip, [AC] apparaîtra sur l'écran de la télécommande et l'écran LED intérieur.

1. Cette fonction aide à éliminer la saleté accumulée, les bactéries, etc. de l'évaporateur intérieur.
2. Cette fonction fonctionnera environ 30 minutes et reviendra au mode de préréglage. Vous pouvez appuyer sur le bouton pour annuler cette fonction pendant le processus.

Vous entendrez 2 bips lorsqu'il est terminé ou annulé.

Il est normal qu'il y ait du bruit pendant ce processus de fonctionnement, car les matières plastiques se dilatent avec la chaleur et se contractent avec le froid.
Nous vous suggérons d'utiliser cette fonction dans les conditions ambiantes suivantes pour éviter certaines fonctions de protection de sécurité.

Unité intérieure Temp < 86°F (30°C)

Unité extérieure 41°F (5°C) < Temp < 86°F(30°C)

⚠ Il est suggéré d'utiliser cette fonction tous les 3 mois.

FONCTION DE CHAUFFAGE À 8°C (EN OPTION)

1. Mantenga presionado el botón ECO Appuyez longuement sur le bouton ECO * pendant 3 secondes pour activer cette fonction, e8°C]([46°F]) aparecerá en la pantalla del control remoto.
2. Hágalo de nuevo para desactivar esta función 8°C 46°F. Esta función iniciará automáticamente el modo de calefacción cuando la temperatura ambiente sea inferior a 8°C (46°F), et elle reviendra en veille si la température atteint 9°C (48°F).
3. Si la température ambiante est supérieure à 18°C (64 °F), l'appareil annulera automatiquement cette fonction.

Fonction vent léger (en option)

1. Allumez l'unité intérieure et passez en mode FROID, puis maintenez enfoncés les boutons FAN y MUTE ensemble pendant 3 secondes pour activer cette fonction, apparaîtra à l'écran.
2. Recommencez pour l'éteindre.
3. Cette fonction fermera automatiquement les ailettes verticales et vous procurera une sensation confortable de vent léger.

Fonction de santé (facultatif)

1. Allumez d'abord l'unité intérieure et maintenez enfoncés les boutons SLEEP y DISPLAY ensemble pendant 3 secondes pour activer cette fonction, à elle apparaîtra à l'écran. Recommencez pour l'éteindre.
2. Lorsque la fonction de SANTÉ est démarrée, les lumières Ioniseur/Plasma/Ioniseur bipolaire/UVC (selon les modèles) s'activent et fonctionnent.

Fonction QUE JE RÈGLE (facultatif)

Rappelez-vous vos paramètres préférés et trouvez-les en appuyant sur un bouton Rappelez-vous les paramètres préférés:

1. Dans chaque mode( REFROIDISSEMENT / CHAUFFAGE / VENTILATEUR / SÉCHAGE), maintenez enfoncé le bouton" I SET " pendant 3 secondes pour rappeler;
2. Lorsque le clignotement " AU " apparaît sur l'écran de la télécommande, cela signifie que la télécommande se souvient de votre réglage préféré;

* Appuyez sur n'importe quel bouton pour quitter, et vous pouvez le réinitialiser en répétant l'opération 1, 2.

Exécuter dans la configuration préférée:

1. Dans chaque mode (REFROIDISSEMENT / CHAUFFAGE / VENTILATEUR / SÉCHAGE), appuyez sur le bouton" JE RÈGLE " sur actif,
2. L'appareil fonctionnera comme votre réglage préféré et vous verrez [AU] clignoter sur la télécommande;
3. Appuyez à nouveau dessus ou sur d'autres boutons pour annuler cette fonction.

INSTRUCTIONS D'UTILISATION

Si vous essayez d'utiliser le climatiseur à une température supérieure à la plage spécifiée, le dispositif de protection du climatiseur peut

s'allumer et le climatiseur ne fonctionnera pas. Par conséquent, essayez d'utiliser le climatiseur dans les conditions de température suivantes.

Climatiseur inverter:

MODE Température	Réchauffement Refroidissement Sec
Température ambiante 0 °C~30°C 17°C ~32°C
Température extérieure -20°C~30°C -15°C~53°C

Une fois l'alimentation connectée, redémarrez le climatiseur après l'arrêt ou passez-le à un autre mode pendant le fonctionnement, et le dispositif

de protection du climatiseur démarrera. Le compresseur reprendra son fonctionnement après 3 minutes.

Caractéristiques de l'opération de chauffage (applicable à la pompe à chaleur)

Préchauffage:

Lorsque la fonction de chauffage est activée, le préchauffage de l'unité intérieure prendra 2 à 5 minutes, une fois que le climatiseur commence à chauffer et à souffler de l'air chaud

Dégivrage:

Pendant le chauffage, lorsque l'unité extérieure gèle, le climatiseur activera la fonction de dégivrage

automatique pour améliorer l'effet de chauffage. Pendant le dégivrage, les ventilateurs intérieurs et extérieurs cessent de fonctionner. Le climatiseur reprendra automatiquement le chauffage une fois le dégivrage terminé.

① Bouton d'urgence:

Ouvrez le panneau et recherchez le bouton d'urgence sur le boîtier de commande électronique lorsque la télécommande du contrôleur tombe en panne. (Appuyez toujours sur le bouton d'urgence avec un matériau isolant.)

Statut actuel	Opération	Répondre	Mode d'entrée
Attendre Appuyez une fois sur le bouton d'urgence		Bips brièvement une fois Mode de refroidissement
Attendre (Uniquement pour pompe à chaleur)	Appuyez deux fois sur le bouton d'urgence en 3 secondes	Émet un bip court deux fois	Mode de chauffage
Exécuter Appuyez une fois sur le bouton d'urgence		Il continue de sonner pendant un moment	Mode arrêt

→ ?

MODE D'EMPLOI (R32)

1. Reportez - vous aux informations de ce manuel pour connaître les dimensions d'espace nécessaires à la bonne installation de l'appareil, y compris les distances minimales autorisées par rapport aux structures adjacentes.
2. L'appareil doit être installé, utilisé et stocké dans une pièce d'une surface au sol de plus de 4 m2.
3. L'installation des tuyaux sera réduite au minimum.
4. Le tuyau doit être protégé contre les dommages physiques et ne doit pas être installé dans un espace non ventilé si l'espace est inférieur à 4 m2.
5. La conformité aux réglementations nationales sur le gaz sera respectée.
6. Les connexions mécaniques doivent être accessibles à des fins de maintenance.

7. Suivez les instructions données dans ce manuel pour manipuler, installer, nettoyer, entretenir et éliminer le réfrigérant.

8. Assurez-vous que les ouvertures de ventilation sont exemptes d'obstructions.

9. Remarque: L'entretien doit être effectué uniquement selon les recommandations du fabricant.
10. Avertissement: L'appareil doit être stocké dans un endroit bien ventilé où la taille de la pièce correspond à la zone de la pièce spécifiée pour son fonctionnement.
11. Avertissement: L'appareil doit être stocké dans une pièce sans flammes nues en fonctionnement continu (par exemple, un appareil à gaz en fonctionnement) et sans sources d'inflammation (par exemple, un radiateur électrique en fonctionnement).
12. L'appareil doit être stocké de manière à éviter tout dommage mécanique.
13. Il convient que toute personne amenée à travailler sur un circuit frigorifique dispose d'un certificat valide et certificat à jour d'une autorité d'évaluation accréditée par l'industrie et reconnaissant sa compétence à

manipuler des fluides frigorigènes, conformément à la spécification d'évaluation reconnue dans le secteur industriel concerné. Les opérations de maintenance ne doivent être effectuées que conformément aux recommandations du fabricant de l'équipement.

1. Les opérations d'entretien et de réparation qui nécessitent l'assistance d'autres personnes qualifiées doivent être effectuées sous la supervision de la personne compétente pour l'utilisation des réfrigérants inflammables. Toute procédure de travail affectant les moyens de sécurité ne doit être effectuée que par des personnes compétentes.

15. Avertissement:

* N'utilisez pas de moyens pour accélérer le processus de décongélation ou pour nettoyer, autres que ceux recommandés par le fabricant.
* L'appareil doit être stocké dans une pièce sans sources d'inflammation fonctionnant en continu (par exemple: flammes nues, appareil à gaz en fonctionnement ou chauffage électrique en fonctionnement).
* Ne pas percer ou brûler. * Sachez que les réfrigérants peuvent ne pas contenir d'odeur.

Attention: Risque d'incendie

Instructions d'utilisation Lire le manuel technique

1. Informations sur l'entretien:

1) Contrôles dans la zone Avant de commencer les travaux sur les systèmes contenant des réfrigérants inflammables, des contrôles de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est minimisé. Pour la réparation du système de réfrigération, les précautions suivantes doivent être respectées avant d'effectuer des travaux sur le système.
2) Procédure de travail Les travaux doivent être entrepris selon une procédure contrôlée afin de minimiser le risque de présence de gaz ou de vapeurs inflammables pendant l'exécution des travaux.
3) Zone de travail générale Tout le personnel d'entretien et les autres personnes travaillant dans la zone locale doivent être informés de la nature du travail effectué. Le travail dans des espaces confinés doit être évité. La zone autour de l'espace de travail doit être sectionnée. S'assurer que les conditions dans la zone ont été rendues sûres par le contrôle des matières inflammables
4) Vérification de la présence de réfrigérant La zone doit être vérifiée avec un détecteur de réfrigérant approprié avant et pendant le travail, pour s'assurer que le technicien est conscient des atmosphères potentiellement inflammables. Assurez-vous que l'équipement de détection des fuites utilisé est adapté à une utilisation avec des réfrigérants inflammables, c'est-à-dire sans étincelles, correctement scellé ou à sécurité intrinsèque.
5) Présence d'un extincteur Si des travaux à chaud doivent être effectués sur l'équipement de réfrigération ou toute pièce associée, un équipement d'extinction d'incendie approprié doit être à portée de main. Ayez un extincteur à poudre sèche ou à CO 2 adjacent à la zone de charge.
6) Aucune source d'inflammation Aucune personne effectuant des travaux liés à un système de réfrigération impliquant l'exposition d'une tuyauterie ne doit utiliser des sources d'inflammation de telle sorte qu'elles puissent entraîner un risque d'incendie ou d'explosion. Toutes les sources d'inflammation possibles, y compris le tabagisme, doivent être suffisamment éloignées du site d'installation, de

réparation, de retrait et d'élimination, au cours desquelles du réfrigérant peut éventuellement être libéré dans l'espace environnant. Avant le début des travaux, la zone autour de l'équipement doit être inspectée pour s'assurer qu'il n'y a pas de dangers inflammables ou de risques d'inflammation. Des panneaux d'interdiction de fumer doivent être affichés.

7) Zone ventilée Assurez-vous que la zone est à l'air libre ou qu'elle est correctement ventilée avant de pénétrer dans le système ou d'effectuer tout travail à chaud. Un certain degré de ventilation doit se poursuivre pendant la période d'exécution des travaux.

La ventilation doit disperser en toute sécurité tout réfrigérant libéré et de préférence l'expulser de l'extérieur dans l'atmosphère.

8) Contrôles de l'équipement de réfrigération Lorsque des composants électriques sont modifiés, ils doivent être adaptés à l'usage et aux spécifications correctes. Les directives d'entretien et de service du fabricant doivent être suivies en tout temps.

En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide.

Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigérants inflammables:

The La taille de la charge est conforme à la taille de la pièce dans laquelle les pièces contenant du réfrigérant sont installées; The Les machines de ventilation et les sorties fonctionnent correctement et ne sont pas obstruées; If Si un circuit de réfrigération indirect est utilisé, le circuit secondaire doit être vérifié pour la présence de réfrigérant; Marking Le marquage sur l'équipement continue d'être visible et lisible. Les marquages et panneaux illisibles doivent être corrigés; -- Les tuyaux ou composants de réfrigération sont installés dans un endroit où il est peu probable qu'ils soient exposés à une substance susceptible de corroder les composants contenant du réfrigérant, à moins que les composants ne soient constitués de matériaux intrinsèquement résistants à la corrosion ou soient convenablement protégés contre une telle corrosion.

Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigérants inflammables:

-- La taille de la charge est conforme à la taille de la pièce dans laquelle les pièces contenant du réfrigérant sont installées;
-- Les machines de ventilation et les sorties fonctionnent correctement et ne sont pas obstruées;
-- Si un circuit frigorifique indirect est utilisé, le circuit secondaire doit être vérifié pour la présence de réfrigérant ; Marking Le marquage sur l'équipement reste visible et lisible. Les marquages et panneaux illisibles doivent être corrigés ; pipe Les tuyaux ou composants de réfrigération sont installés dans un endroit où il est peu probable qu'ils soient exposés à une substance susceptible de corroder les composants contenant du réfrigérant, à moins que les composants ne soient constitués de matériaux intrinsèquement résistants à la corrosion ou soient convenablement protégés contre une telle corrosion..

9) Contrôles des appareils électriques

La réparation et l'entretien des composants électriques doivent inclure des vérifications initiales de la sécurité et des procédures d'inspection des composants. S'il existe un défaut susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être connectée au circuit tant qu'il n'a pas été traité de manière satisfaisante. Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de poursuivre l'exploitation, une solution temporaire adéquate doit être utilisée. Cela doit être signalé au propriétaire de l'équipement afin que toutes les parties soient informées. Les contrôles de sécurité initiaux doivent inclure:-- That capacitors are discharged: this shall be done in a safe manner to avoid possibility of sparking;

-- That there no live electrical components and -- Que les condensateurs sont déchargés: cela doit être fait de manière sûre pour éviter toute possibilité d'étincelles;
-- Qu'aucun composant électrique et câblage sous tension ne soit exposé pendant la charge, la récupération ou la purge du système;
-- Qu'il y a continuité de la liaison terrestre..

17. Réparations des composants scellés

1) Pendant les réparations des composants scellés, toutes les alimentations électriques doivent être déconnectées de l'équipement sur lequel on travaille avant tout retrait des couvercles scellés, etc. S'il est absolument nécessaire d'avoir une alimentation électrique de l'équipement pendant l'entretien, une forme de détection de fuite fonctionnant en permanence doit être située au point le plus critique pour avertir d'une situation potentiellement dangereuse.
2) Une attention particulière doit être portée aux points suivants pour s'assurer qu'en travaillant sur des composants électriques, le boîtier n'est pas modifié de manière à affecter le niveau de protection. Cela peut inclure des dommages aux câbles, un nombre excessif de connexions, des bornes non conformes aux spécifications d'origine, des dommages aux joints, un montage incorrect des presse-étoupes, etc. Assurez-vous que l'appareil est bien monté. S'assurer que les joints ou les matériaux d'étanchéité ne se sont pas dégradés de telle sorte qu'ils ne servent plus à empêcher la pénétration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant..

REMARQUE: L'utilisation de mastic silicone peut nuire à l'efficacité de certains types d'équipements de détection

des fuites. Les composants à sécurité intrinsèque n'ont pas besoin d'être isolés avant d'y travailler.

18. Réparation de composants à sécurité intrinsèque

N'appliquez aucune charge inductive ou capacitive permanente au circuit sans vous assurer que cela ne dépassera pas la tension et le courant admissibles autorisés pour l'équipement utilisé. Les composants à sécurité intrinsèque sont les seuls types sur lesquels on peut travailler sous tension en présence d'une atmosphère inflammable. L'appareillage d'essai doit être au calibre correct. Remplacez les composants uniquement par les pièces spécifiées par le fabricant. D'autres pièces peuvent entraîner l'inflammation du réfrigérant dans l'atmosphère à la suite d'une fuite.

19. Câblage

Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet environnemental négatif. La vérification doit également tenir compte des effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs..

20. Détection de fluides frigorigènes inflammables

Les sources potentielles d'inflammation ne doivent en aucun cas être utilisées pour rechercher ou détecter des fuites de réfrigérant. Une torche aux halogénures (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée.

21. Méthodes de détection des fuites

Les méthodes de détection de fuites suivantes sont jugées acceptables pour les systèmes contenant des matières inflammables réfrigérant.

Des détecteurs de fuites électroniques doivent être utilisés pour détecter les réfrigérants inflammables, mais la sensibilité peut ne pas être adéquat ou peut nécessiter un réétalonnage. (L'équipement de détection doit être étalonné dans une zone exempte de réfrigérant). Assurez-vous que le détecteur n'est pas une source potentielle d'inflammation et qu'il est adapté au réfrigérant utilisé. L'équipement de détection des fuites doit être réglé à un pourcentage de la LFL du réfrigérant et doit être étalonné en fonction du réfrigérant utilisé et le pourcentage approprié de gaz (25% maximum) est confirmé. Les fluides de détection des fuites conviennent à la plupart des réfrigérants, mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigérant et corroder la tuyauterie en cuivre. Si une fuite est suspectée, toutes les flammes nues doivent être enlevées/ éteintes. Si une fuite de réfrigérant nécessitant un brasage est détectée, la totalité du réfrigérant doit être récupérée du système ou isolée (au moyen de vannes d'arrêt) dans une partie du système éloignée de la fuite. L'azote exempt d'oxygène (OFN) doit ensuite être purgé à travers le système avant et pendant le processus de brasage..

22. Enlèvement et évacuation

Lors de la pénétration dans le circuit de réfrigérant pour effectuer des réparations ou à toute autre fin conventionnelle des procédures doivent être utilisées. Cependant, il est important que les meilleures pratiques soient suivies car l'inflammabilité est une considération. La procédure suivante doit être respectée:

-- Retirer le réfrigérant;
-- Purger le circuit avec un gaz inerte;
-- Évacuer;
-- Purger à nouveau avec un gaz inerte;
-- Ouvrir le circuit par découpe ou brasage.g.

La charge de réfrigérant doit être récupérée dans les bouteilles de récupération appropriées. Le système doit être rincé avec de l'OFN pour rendre l'unité sûre. Ce processus peut devoir être répété plusieurs fois. L'air comprimé ou l'oxygène ne doivent pas être utilisés pour cette tâche.

Le rinçage doit être réalisé en brisant le vide dans le système avec de l'OFN et en continuant à remplir jusqu'à ce que la pression de travail soit atteinte, puis en évacuant vers l'atmosphère et enfin en tirant vers le vide. Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de réfrigérant dans le système. Lorsque la charge finale est utilisée, le système doit être ventilé à la pression atmosphérique pour permettre le travail. Cette opération est absolument vitale si des opérations de brasage sur la tuyauterie doivent avoir lieu.

Assurez - vous que la sortie de la pompe à vide n'est pas à proximité de sources d'inflammation et qu'une ventilation est disponible.

23. Déclassement

Avant d'effectuer cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement et tous ses détails. Il est recommandé que tous les réfrigérants soient récupérés en toute sécurité. Avant l'exécution de la tâche, un échantillon d'huile et de réfrigérant doit être prélevé au cas où une analyse serait nécessaire avant la réutilisation du réfrigérant récupéré. Il est essentiel que l'alimentation électrique soit disponible avant le début de la tâche.

a) Familiarisez-vous avec l'équipement et son fonctionnement.
b) Isolez le système électriquement.
c) Avant de tenter la procédure, assurez-vous que:

• équipement de manutention mécanique est disponible, si nécessaire, pour la manutention des bouteilles de réfrigérant;
• all personal protective equipment is available and being used correctly
• tous les équipements de protection individuelle sont disponibles et utilisés correctement
• l'équipement de récupération et les bouteilles sont conformes aux normes appropriées.

d) Pomper le système de réfrigérant, si possible.
e) Si un vide n'est pas possible, créez un collecteur pour que le réfrigérant puisse être retiré de diverses parties du système.
f) Assurez-vous que le cylindre est situé sur la balance avant la récupération.
g) Démarrez la machine de récupération et utilisez-la conformément aux instructions du fabricant.
h) Ne pas trop remplir les bouteilles. (Pas plus de 80% de charge liquide en volume).
i) Ne dépassez pas la pression de service maximale du cylindre, même temporairement.
j) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, assurez - vous que les bouteilles et l'équipement sont retirés du site rapidement et que toutes

les vannes d'isolement de l'équipement sont fermées.

k) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération à moins qu'il n'ait été nettoyé et vérifié.

24. Étiqueter

L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vidé de réfrigérant. L'étiquette doit être datée et signée. Assurez-vous qu'il y a des étiquettes sur l'équipement indiquant que l'équipement contient un réfrigérant inflammable

25. Récupération

Lors du retrait du réfrigérant d'un système, que ce soit pour l'entretien ou la mise hors service, il est recommandé que tous les réfrigérants soient retirés en toute sécurité.

Lors du transfert de réfrigérant dans des bouteilles, assurez-vous que seules les bouteilles de récupération de réfrigérant appropriées sont utilisées. Assurez-vous que le nombre correct de cylindres pour contenir la charge totale du système est disponible. Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est-à-dire des bouteilles spéciales pour la récupération du réfrigérant). Les bouteilles doivent être équipées d'une soupape de surpression et de vannes d'arrêt associées en bon état de fonctionnement.

Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant la récupération. L'équipement de récupération doit être en bon état de fonctionnement avec un ensemble d'instructions concernant le

l'équipement à portée de main et qui doit être adapté à la récupération de tous les réfrigérants appropriés, y compris, le cas échéant, les réfrigérants inflammables. De plus, un ensemble de balances calibrées

doit être disponible et en bon état de fonctionnement. Les tuyaux doivent être complets avec des raccords de déconnexion sans fuite et en bon état. Avant d'utiliser la machine de récupération, vérifiez qu'elle est en bon état de fonctionnement, qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour éviter toute inflammation en cas de libération de réfrigérant. Consulter le fabricant en cas de doute.

Le réfrigérant récupéré doit être renvoyé au fournisseur de réfrigérant dans la bouteille de récupération appropriée et la note de transfert des déchets correspondante doit être disposée. Ne mélangez pas de réfrigérants dans des unités de récupération et surtout pas dans des bouteilles. Si des compresseurs ou des huiles de compresseur doivent être retirés, assurez-vous qu'ils ont été évacués à un niveau acceptable pour vous assurer que le réfrigérant inflammable ne reste pas dans le lubrifiant.

Le processus d'évacuation doit être effectué avant le retour du compresseur aux fournisseurs. Seul un chauffage électrique du corps du compresseur doit être utilisé pour accélérer ce processus. Lorsque l'huile est évacuée d'un système, elle doit être effectuée en toute sécurité.

Considérations Importantes

1. Le climatiseur doit être installé par du personnel professionnel et le manuel d'installation est utilisé uniquement pour le personnel d'installation professionnel! Les spécifications d'installation doivent être soumises à nos règles de service après-vente.
2. Lors du remplissage du réfrigérant combustible, l'une de vos opérations grossières peut causer des blessures graves ou des blessures au corps humain et aux objets.
3. Un test d'étanchéité doit être effectué une fois l'installation terminée.
4. Il est indispensable de procéder à l'inspection de sécurité avant d'entretenir ou de réparer un climatiseur à l'aide d'un réfrigérant combustible afin de s'assurer que le risque d'incendie est réduit au minimum.
5. Il est nécessaire de faire fonctionner la machine selon une procédure contrôlée afin de s'assurer que tout risque découlant du gaz ou de la vapeur combustible pendant le fonctionnement est réduit au minimum.
6. Les exigences relatives au poids total du réfrigérant

rempli et à la surface d'une pièce à équiper d'un climatiseur (sont indiquées comme dans les tableaux suivants GG.1 et GG.2)

La charge maximale et la surface minimale requise

$$ m _ {1} = (4 m ^ {3}) \times L F L, m _ {2} = (2 6 m ^ {3})) \times L F L, m _ {3} = (1 3 0 m ^ {3}) \times L F L $$

Où LFL est la limite inférieure d'inflammabilité en kg/ m³, R32 LFL est de 0.038 kg/ m³.

Pour les appareils avec un montant de charge m^1 < M = m_2

La charge maximale dans une chambre doit être conforme à ce qui suit:

$$ m _ {\max} = 2. 5 \times (\mathrm{LFL}) ^ {(5 / 4)} \times h _ {o} \times (A) ^ {1 / 2} $$

La surface de plancher minimale requise Amin pour installer un appareil avec une charge de réfrigérant M (kg) doit être conforme à ce qui suit: A_min = (M / (2.5 × (LFL)^1/4 × h_0)^2

Tableau GG.1-Charge maximale (kg)

Catégorie	LFL (kg/m3)	h_0 (m) Surface au sol (m) ^2
R32 0.306		1	4	7	10	15	20	30
			1.14	1.51	1.8	2.2	2.54	3.12
		1.8	2.05	2.71	3.24	3.97	4.58	5.61
		2.2	2.5	3.31	3.96	4.85	5.6	6.86

Tableau GG.2-Surface minimale de la pièce (m) ^2

Category	LFL (kg/m3)	h0(m)	Montant de la charge (M) (kg) Surface minimale de la pièce (m2)
R32	0.306		1.224kg	1.836kg	2.448kg	3.672kg	4.896kg	6.12kg	7.956kg
		0.6		29	51	116	206	321	543
		1		10	19	42	74	116	196
		1.8		3	6	13	23	36	60
		2.2		2	4	9	15	24	40

1. Principes de Sécurité de l'Installation

Flammes Nues Interdites

Ventilation Nécessaire

2. Sécurité de Fonctionnement

L'Électricité Statique de l'Esprit

Doit porter des vêtements de protection

N'utilisez pas de téléphone portable

3. Sécurité d'Installation

Détecteur de Fuite de Réfrigérant Emplacement D'Installation Approprié

L'image de gauche est le schéma d'un détecteur de fuite de réfrigérant.

Veuillez noter que:

1. Le site d'installation doit être bien ventilé.

2. Les sites d'installation et d'entretien d'un climatiseur utilisant le réfrigérant R32 doivent être exempts de feu ouvert ou de soudage, de fumage, d'étuve de séchage ou de toute autre source de chaleur supérieure à 548 qui produit facilement un feu ouvert.

3. Lors de l'installation d'un climatiseur, il est nécessaire de prendre des mesures antistatiques appropriées telles que porter des vêtements et/ou des gants antistatiques.

4. Il est nécessaire de choisir le site pratique pour l'installation ou la maintenance dans lequel les entrées et sorties d'air des unités intérieures et extérieures ne doivent pas être entourées d'obstacles ou à proximité d'une source de chaleur ou d'un environnement combustible et/ou explosif.

5. Si l'unité intérieure subit une fuite de réfrigérant lors de l'installation, il est nécessaire d'éteindre immédiatement la vanne de l'unité extérieure et tout le personnel doit sortir jusqu'à ce que le réfrigérant fuit complètement pendant 15 minutes. Si le produit est endommagé, il est impératif de rapporter ce produit endommagé au poste de maintenance et il est interdit de souder le tuyau de réfrigérant ou d'effectuer d'autres opérations sur le site de l'utilisateur.

6. Il est nécessaire de choisir l'endroit où l'air d'entrée et de sortie de l'unité intérieure est uniforme.

7. Il est nécessaire d'éviter les endroits où il y a d'autres produits électriques, prises et prises d'interrupteur d'alimentation, armoires de cuisine, lit, canapé et autres objets de valeur juste sous les lignes des deux côtés de l'unité intérieure.

Outil	Image	Outil	Image	Outil	Image
Clé Standard		Coupe-Tube Pompe à
Réglable/ Clé à Croissant		Tournevis (Phillips et lame plate)		Lunettes de Sécurité
Dynamométrique Collecteur et		Jauges		Gants de Travail
Clés hexagonales ou Clés Allen		Niveau		Refrigerant Scale
Forets et Forets		Outil d'évasement		Jauge de Micron
Scie Cloche		Pince sur l'ampli Mètre

Modèles d'onduleurs Capacité (Btu/h) 9K-12K	18K-36K
Longueur de tuyau avec charge standard	5m/16ft 5m/16ft	5m/16ft 5m/16ft
Longueur de tuyau avec charge standard (Comme: Nord-américain, etc.)	7.5m/24ft 7.5m/24ft	7.5m/24ft 7.5m/24ft
Distance maximale entre l'unité intérieure et extérieure	15m/49ft 15m/49ft	25m/82ft 25m/82ft
Charge de réfrigérant supplémentaire	20g/m 15g/m 30g/m	25g/m
Max. diff. au niveau entre l'unité intérieure et extérieure	10m/32ft	10m/32ft	10m/32ft	10m/32ft
Type of refrigerant	R22/R410A	R32	R22/R410A	R32

FR

Paramètres de Couple

Taille de TUYAU	Newton mètre[N x m]	Pied de force livre (lbf-ft)	Kilogramme-mètre de force (kgf-m)
1/4" (∅ 6.35)	18 - 20	24.4 - 27.1	2.4 - 2.7
3/8 "(∅ 9.52)	30 - 35	40.6 - 47.4	4.1 - 4.8
1/2" (∅ 12)	45 - 50	61.0 - 67.7	6.2 - 6.9
5/8 "(∅15.88)	60 - 65	81.3 - 88.1	8.2 - 8.9

Dispositif de Distribution dédié et fil pour climatiseur

⚠️_Note: Ce tableau est uniquement à titre de référence, l'installation doit répondre aux.

Étape 1: Sélectionnez l'emplacement d'installation

1) Assurez - vous que l'installation est conforme aux dimensions minimales d'installation (définies ci-dessous) et qu'elle respecte la longueur minimale et maximale des tuyaux de raccordement et le changement d'élévation maximal définis dans la section Configuration système requise.
2) L'entrée et la sortie d'air seront dégagées des obstructions, assurant une bonne circulation de l'air dans toute la pièce.
3) Le condensat peut être évacué facilement et en toute sécurité.
4) Toutes les connexions peuvent être facilement établies avec l'unité extérieure.
5) L'unité intérieure est hors de portée des enfants.
6) Un mur de montage suffisamment solide pour supporter quatre fois le poids total et les vibrations de l'appareil.

7) Le filtre est facilement accessible pour le nettoyage.
8) Laissez suffisamment d'espace libre pour permettre l'accès pour l'entretien de routine.
9) Installez au moins 10 pieds. (3 m) de l'antenne du téléviseur ou de la radio. Le fonctionnement du climatiseur peut interférer avec la réception de la radio ou de la télévision dans les zones où la réception est faible. Un amplificateur peut être nécessaire pour l'appareil concerné.
10) Ne pas installer dans une buanderie ou au bord d'une piscine en raison de l'environnement corrosif.
11) Pour la zone de certification ETL, Attention: Monter avec les pièces mobiles les plus basses d'au moins 8 pieds. (2,4 m) au-dessus du sol ou du niveau du sol.

Étape 2: Installez la plaque de Montage

1) Prenez la plaque de montage à l'arrière de l'unité intérieure.
2) Assurez-vous de respecter les exigences minimales de dimension d'installation à l'étape 1, en fonction de la taille de la plaque de montage, déterminez la position et collez la plaque de montage près du mur.

3) Ajustez la plaque de montage à l'horizontale avec un niveau à bulle, puis marquez les positions des trous de vis sur le mur.
4) Posez la plaque de montage et percez des trous dans les positions marquées avec une perceuse.
5) Insérez des bouchons en caoutchouc d'expansion dans les trous, puis suspendez la plaque de montage et fixez - la avec des vis.

Remarque: (I) Assurez-vous que la plaque de montage est suffisamment ferme et à plat contre le mur après l'installation.

(II) Ce chiffre peut être différent de l'objet réel, veuillez prendre ce dernier comme norme.

Étape 3: Percer un trou dans le mur

Un trou dans le mur doit être percé pour la tuyauterie de réfrigérant, le tuyau de drainage et les câbles de raccordement.

1) Déterminez l'emplacement de la base du trou mural sur la position de la plaque de montage.
2) Le trou doit avoir un diamètre d'au moins 70 mm et un petit angle oblique pour faciliter le drainage.
3) Percez le trou du mur avec une carotteuse de 70 mm et avec

4) petit angle oblique inférieur à l'extrémité intérieure d'environ 5 mm à 10 mm.

5) Placez le manchon mural et le couvercle du manchon mural (les deux sont des pièces facultatives) pour protéger les pièces de connexion.

Attention: Lorsque vous percez le trou du mur, veillez à éviter les fils, la plomberie et autres composants sensibles.

Couverture de douille de Mur

(optionnel)

Intérieur

5-10mm

Petit angle bolique

Manchon mural

Extérieur

Étape 4: Raccordement du tuyau de réfrigérant

1) Selon la position du trou mural, sélectionnez le mode de tuyauterie approprié.

Il existe trois modes de tuyauterie en option pour les unités intérieures, comme illustré dans la figure ci-dessous:

En mode Tuyauterie 1 ou en mode tuyauterie 3, une encoche doit être faite à l'aide de ciseaux pour couper la feuille de plastique de la sortie de tuyauterie et de la sortie de câble du côté correspondant de l'unité intérieure.

2) Plier les tuyaux de raccordement avec l'orifice vers le haut, comme illustré sur la figure.

2) Retirez le couvercle en plastique des orifices du tuyau et retirez le couvercle de protection à l'extrémité des connecteurs de tuyauterie.
3) Vérifiez s'il y a des articles divers sur le port du tuyau de raccordement et assurez-vous que le port est propre.
4) Après avoir aligné le centre, faites pivoter l'écrou du tuyau de raccordement pour serrer l'écrou aussi

fermement que possible à la main.

5) Utilisez une clé dynamométrique pour le serrer selon les valeurs de couple dans le tableau des exigences de couple;

6) (Reportez - vous au tableau des exigences de couple de la section PRÉCAUTIONS D'INSTALLATION)

7) Enveloppez le joint avec le tuyau d'isolation.

Remarque: Pour le réfrigérant R32, le connecteur doit être placé à l'extérieur

INTÉRIEUR EXTÉRIEUR

Le connecteur doit être extérieur

Étape 5: Raccorder le tuyau de drainage

1) Ajustez le tuyau de drainage (le cas échéant) Dans certains modèles, les deux côtés de l'unité intérieure sont pourvus d'orifices de drainage,

vous pouvez en choisir un pour fixer le tuyau de drainage. Et branchez l'orifice de vidange inutilisé avec le caoutchouc fixé dans l'un des ports.

2) Connectez le tuyau de drainage à l'orifice de drainage, assurez-vous que le joint est ferme et que l'effet d'étanchéité est bon.
3) Enveloppez fermement le joint avec du ruban adhésif en téflon pour éviter les fuites.

Remarque: Assurez-vous qu'il n'y a pas de torsions ou de bosses et que les tuyaux doivent être placés obliquement

Étape 6: Connecter le câblage

1) Choisissez la bonne taille de câbles déterminée par le courant de fonctionnement maximal sur la plaque signalétique.

(Vérifiez la taille des câbles, reportez-vous à la section PRÉCAUTIONS D'INSTALLATION)

2) Ouvrez le panneau avant de l'unité intérieure.
3) Utilisez un tournevis, ouvrez le couvercle du boîtier de commande électrique pour révéler le bornier.
4) Dévissez le serre-câble.

5) Insérez une extrémité du câble dans la position de boîtier de commande à l'arrière de l'extrémité droite de l'unité intérieure.
6) Connectez les fils à la borne correspondante selon le schéma de câblage sur le couvercle du boîtier de commande électrique. Et assurez-vous qu'ils sont bien connectés.
7) Vissez le serre-câble pour fixer les câbles.
8) Réinstallez le couvercle du boîtier de commande électrique et le panneau avant.

Étape 7: Envelopper la tuyauterie et le câble

Une fois les tuyaux de réfrigérant, les fils de raccordement et le tuyau de drainage installés, afin de gagner de la place, de les protéger et de les isoler, il faut les regrouper avec du ruban isolant avant de les faire passer à travers le trou du mur.

1) Disposez les tuyaux, les câbles et le tuyau d'évacuation ainsi que l'image suivante.

Note:

(I) Assurez-vous que le tuyau de drainage est en bas.
(II) Un passage à vide et une flexion des pièces.
2) À l'aide du ruban isolant, enveloppez fermement les tuyaux de réfrigérant, les fils de raccordement et le tuyau de drainage.

Étape 8: Monter l'unité intérieure

1) Passez lentement les tuyaux de réfrigérant, les fils de raccordement et le faisceau enveloppé du tuyau de drainage à travers le trou du mur.
2) Accrochez le dessus de l'unité intérieure sur la plaque de montage.
3) Appliquez une légère pression sur les côtés gauche et droit de l'unité intérieure, assurez-vous que l'unité intérieure est fermement accrochée.
4) Poussez le bas de l'unité intérieure pour laisser les boutons-pression sur les crochets de la plaque de montage et assurez-vous qu'il est bien accroché.

Parfois, si les pépins de réfrigérant étaient déjà encastrés dans le mur, ou si vous souhaitez connecter les pépins et les fils sur le mur, procédez comme ci-dessous:

(I) Gab les deux extrémités de la plaque inférieure, appliquez une petite force vers l'extérieur pour décoller la plaque inférieure.
(II) Accrochez le haut de l'unité intérieure sur la plaque de montage sans tuyauterie ni câblage.
(III) Soulevez l'unité intérieure opposée au mur, dépliez le support sur la plaque de montage et utilisez ce support pour soutenir l'unité intérieure, il y aura un grand espace pour le fonctionnement.
(IV) Faites la tuyauterie de réfrigérant, le câblage, connectez le tuyau de drainage et enveloppez-les aux étapes 4 à 7.
(V) Remplacer le support de la plaque de montage.
(VI) Poussez le bas de l'unité intérieure pour laisser les boutons-pression sur les crochets inférieurs de la plaque de montage et assurez-vous qu'il est bien accroché.
(VII) Remplacer la plaque inférieure de l'unité intérieure.
(VII)Replace the bottom plate of the indoor unit.

Retirez la plaque inférieure Dépliez le support sur la plaque de montage

INSTALLATION DE L'UNITÉ EXTÉRIEURE

Étape 1: Sélectionnez l'emplacement d'installation

Sélectionnez un site qui permet les éléments suivants:

1) N'installez pas l'unité extérieure à proximité de sources de chaleur, de vapeur ou de gaz inflammables.
2) N'installez pas l'appareil dans des endroits trop venteux ou poussièreux.
3) N'installez pas l'appareil là où les gens passent souvent. Sélectionnez un endroit où la décharge d'air et le son de fonctionnement ne dérangeront pas les voisins.
4) Évitez d'installer l'appareil là où il sera exposé pour diriger la lumière du soleil (sinon, utilisez une protection, si nécessaire, qui ne doit pas interférer avec le flux d'air).
5) Réservez les espaces comme indiqué sur l'image pour que l'air circule librement.
6) Installez l'unité extérieure dans un endroit sûr et solide.
7) Si l'unité extérieure est soumise à des vibrations, placez des couvertures en caoutchouc sur les pieds de l'unité.

Étape 2: Installer le tuyau de drainage

1) Cette étape uniquement pour les modèles de pompes à chaleur.
2) Insérez le joint de drainage dans le trou au bas de l'unité extérieure.
3) Connectez le tuyau de drainage au joint et effectuez la connexion suffisamment bien.

Étape 3: Fixez l'unité extérieure

1) Selon les dimensions d'installation de l'unité extérieure pour marquer la position d'installation des boulons d'expansion.
2) Percez des trous et nettoyez la poussière de béton et placez les boulons.
3) Le cas échéant, installez 4 couvertures en caoutchouc sur le trou avant de placer l'unité extérieure (en option). Cela réduira les vibrations et le bruit.
4) Placez la base de l'unité extérieure sur les boulons et les trous pré-percés.
5) Utilisez une clé pour fixer fermement l'unité extérieure avec des boulons.

Joint de drainageTuyau de drainag

Étape 2

Installez 4 couvertures en caoutchouc (en option)
Étape 3

Étape 4: Installez le câblage

1) Utilisez un tournevis cruciforme pour dévisser le couvercle du câblage, saisissez-le et appuyez doucement dessus pour le retirer
2) Dévissez le serre-câble et retirez-le.
3) Selon le schéma de câblage collé à l'intérieur du couvercle du câblage, connectez les fils de connexion aux bornes correspondantes et assurez-vous que toutes les connexions sont fermement et solidement.

4) Réinstallez le serre-câble et le cache de câblage.

Remarque:: Lors de la connexion des fils des unités intérieures et extérieures, l'alimentation doit être coupée.

Étape 5: Raccordement du tuyau de réfrigérant

1) Dévissez le couvercle de soupape, saisissez-le et appuyez doucement dessus pour le retirer (si le couvercle de soupape est applicable).
2) Retirez les capuchons de protection de l'extrémité des vannes.
3) Retirez le couvercle en plastique dans les orifices du tuyau et vérifiez s'il y a des articles divers sur l'orifice du tuyau de raccordement et assurez-vous que l'orifice est propre.

4) Après avoir aligné le centre, faites pivoter l'écrou évasé du tuyau de raccordement pour serrer l'écrou aussi fermement que possible à la main.
5) Utilisez une clé tenez le corps de la vanne et utilisez une clé dynamométrique pour serrer l'écrou évasé conformément aux valeurs de couple indiquées dans le tableau des exigences de couple.

(Reportez - vous au tableau des exigences de couple de la section PRÉCAUTIONS D'INSTALLATION)

Retirez le couvercle de la valve

Étape 6: Pompage à vide

1) Utilisez une clé pour retirer les capuchons de protection de l'orifice de service, de la vanne basse pression et de la vanne haute pression de l'unité extérieure.
2) Connectez le tuyau de pression de la jauge du collecteur à l'orifice de service de la vanne basse pression de l'unité extérieure.
3) Connectez le tuyau de charge de la jauge du collecteur à la pompe à vide.
4) Ouvrez la vanne basse pression de la jauge du collecteur et fermez la vanne haute pression.
5) Le temps de vide ne doit pas être inférieur à 15 minutes, ou assurez-vous que la jauge de composé indique -0,1 MPa (-76 cmHg)
6) Allumez la pompe à vide pour aspirer le système
7) Fermez la vanne basse pression de la jauge du collecteur et fermez le vide.
8) Maintenez la pression pendant 5 minutes, assurez - vous que le rebond de l'indicateur de jauge composé ne dépasse pas 0,005 MPa.

9) Ouvrez la vanne basse pression dans le sens antihoraire pendant 1/4 de tour avec une clé hexagonale pour laisser un peu de réfrigérant remplir le système, et fermez la vanne basse pression après 5 secondes et retirez rapidement le tuyau de pression.
10) Vérifiez tous les joints intérieurs et extérieurs pour détecter les fuites avec de l'eau savonneuse ou un détecteur de fuites.
11) Ouvrez complètement la vanne basse pression et la vanne haute pression de l'unité extérieure avec une clé hexagonale
12) Réinstallez les capuchons de protection de l'orifice de service, de la vanne basse pression et de la vanne haute pression de l'unité extérieure.
13) Réinstaller le couvercle de soupape

OPÉRATION D'ESSAI

Effectuez les vérifications suivantes avant l'exécution du test.

Description Méthode d'inspection
Inspection de sécurité électrique	Vérifiez si la tension d'alimentation est conforme aux spécifications.Vérifiez s'il y a une mauvaise connexion ou une connexion manquante entre les lignes électriques, la ligne de signal et les fils de terre.Vérifiez si la résistance à la terre et la résistance d'isolement sont conformes aux exigences.
Inspection de sécurité de l'installation	Confirmez la direction et la douceur du tuyau de drainage.Confirmez que le joint du tuyau de réfrigérant est complètement installé.Confirmez la sécurité de l'unité extérieure, de la plaque de montage et de l'installation de l'unité intérieure.Vérifiez que les vannes sont complètement ouvertes.Vérifiez qu'il ne reste aucun objet étranger ou outil à l'intérieur de l'appareil.Installation complète de la grille et du panneau d'entrée d'air de l'unité intérieure.
Détection des fuites de réfrigérant	Le joint de tuyauterie, le connecteur des deux vannes de l'unité extérieure, le tiroir de vanne, l'orifice de soudage, etc., où des fuites peuvent se produire.Méthode de détection de mousse:Appliquez de l'eau savonneuse ou de la mousse uniformément sur les parties où des fuites peuvent se produire et observez si des bulles apparaissent ou non, sinon, cela indique que le résultat de la détection des fuites est sûr.Méthode du détecteur de fuites:Utilisez un détecteur de fuites professionnel et lisez les instructions de fonctionnement, détectez à la position où une fuite peut se produire.La durée de détection des fuites pour chaque position doit durer 3 minutes ou plus; Si le résultat du test montre qu'il y a une fuite, l'écrou doit être serré et testé à nouveau jusqu'à ce qu'il n'y ait plus de fuite;Une fois la détection des fuites terminée, enveloppez le connecteur de tuyau exposé de l'unité intérieure avec un matériau d'isolation thermique et enveloppez-le avec du ruban isolant.

Instruction d'Exécution d'Essai

1) Allumez l'alimentation électrique.
2) Appuyez sur le bouton MARCHE/ARRÊT de la télécommande pour allumer le climatiseur.
3) Appuyez sur le bouton Mode pour basculer entre les modes COOL et HEAT.
4) Dans chaque mode défini comme ci-dessous: COOL-Réglez la température la plus basse CHALEUR-Réglez la température la plus élevée
5) Exécutez environ 8 minutes dans chaque mode et vérifiez que toutes les fonctions sont correctement exécutées et répondez à la télécommande. Fonctions vérifiées comme recommandé:
- Si la température de l'air de sortie répond au mode de refroidissement et de chauffage
- Si l'eau s'écoule correctement du tuyau de drainage
- Si la persienne et les déflecteurs(en option) tournent correctement

6) Observez l'état de test du climatiseur au moins 30 minutes.
7) Après le test réussi, revenez au réglage normal et appuyez sur le bouton MARCHE/ARRET de la télécommande pour éteindre l'appareil.
8) Informez l'utilisateur de lire attentivement ce manuel avant utilisation, et montrez à l'utilisateur comment utiliser le climatiseur, les connaissances nécessaires pour l'entretien et la maintenance, et le rappel pour le stockage des accessoires.

Note:

Si la température ambiante dépasse la plage, reportez-vous aux INSTRUCTIONS DE FONCTIONNEMENT de la section et qu'il ne peut pas fonctionner en mode FROID ou CHAUD, soulevez le panneau avant et reportez-vous au fonctionnement du bouton d'urgence pour exécuter le mode FROID et CHAUD.

ENTRETIEN

Avertissement⚠	Lors du nettoyage, vous devez éteindre la machine et couper l'alimentation électrique pendant plus de 5 minutes.Le climatiseur ne doit en aucun cas être rincé à l'eau.Un liquide volatil (par exemple un diluant ou de l'essence) endommagera le climatiseur, utilisez donc uniquement un chiffon doux et sec ou un chiffon humide imbibé de détergent neutre pour nettoyer le climatiseur.Faites attention à nettoyer régulièrement l'écran du filtre pour éviter la poussière qui affectera l'effet de l'écran du filtre. Lorsque l'environnement d'exploitation est poussièreux, la fréquence de nettoyage doit être augmentée de manière appropriée.Après avoir retiré le tamis filtrant, ne touchez pas les ailettes de l'unité intérieure pour éviter les rayures.
Nettoyez l'appareil
	Essorez-le doucement essuyez la surface de l'appareilAstuce: Essuyez fréquemment pour garder le climatiseur propre et de bonne apparence.
Démontage et montage du filtre	Saisissez la poignée surélevée du filtre à la main, puis retirez le filtre dans la direction s'écartant de l'unité, de sorte que le bord supérieur du filtre soit séparé de l'unité. Le filtre peut être retiré en soulevant le filtre vers le haut.Lors de l'installation du filtre, insérez d'abord l'extrémité inférieure du tamis filtrant dans la position correspondante de l'unité, puis pressez l'extrémité supérieure du filtre dans la position de flambage correspondante du corps de l'unité.Gérer
Nettoyez le filtre	Retirez le filtre de l'appareil Nettoyez le filtre à l'eau savonneuse et séchez-le Replace the filterÀstuce: Lorsque vous trouvez de la poussière accumulée dans le filtre, veuillez nettoyer le filtre à temps pour assurer un fonctionnement propre, sain et efficace à l'intérieur du climatiseur.
Nettoyage du conduit d'air intérieur	Tout d'abord, desserrez le bouton au milieu de la persienne et pliez la persienne vers l'extérieur pour la retirer.Ensuite, saisissez les deux côtés de la plaque inférieure en poussant vers le bas pour abaisser la plaque inférieure.Enfin, desserrez la boucle du déflecteur avec votre pouce et retirez-la.Essuyez le conduit d'air et le ventilateur avec un chiffon humide propre et essoré.Nettoyez les pièces retirées avec de l'eau savonneuse et séchez-les à l'air.Après le nettoyage, restaurez tour à tour les pièces retirées.
Service et entretien	Lorsque le climatiseur n'est pas utilisé pendant une longue période, effectuez les travaux suivants:Retirez les piles de la télécommande et débranchez l'alimentation du climatiseur.Lors du démarrage de l'utilisation après un arrêt prolongé:Nettoyez l'appareil et l'écran du filtre;Vérifiez s'il y a des obstacles à l'entrée et à la sortie d'air des unités intérieures et extérieures;Vérifiez si le tuyau de vidange n'est pas obstrué;Installez les piles de la télécommande et vérifiez si l'appareil est sous tension.
DYSFONCTIONNEMENT	CAUSES POSSIBLES
L'appareil fait ne pas fonctionner	Panne de courant / fiche retirée.
	Moteur de ventilateur d'unité intérieure/extérieure endommagé.
	Disjoncteur thermomagnétique du compresseur défectueux.
	Dispositif de protection ou fusibles défectueux.
	Connexions desserrées ou fiche retirée.
	Il s'arrête parfois de fonctionner pour protéger l'appareil.
	Tension supérieure ou inférieure à la plage de tension.
	Fonction de MINUTERIE active.
	Tableau de commande électronique endommagé.
Odeur étrange	Filtre à air sale.
Bruit de l'eau courante	Reflux de liquide dans la circulation du réfrigérant.
Une fine brume provient de la sortie d'air	Cela se produit lorsque l'air de la pièce devient très froid, par exemple en mode REFROIDISSEMENT ou DÉSHUMIDIFICATION/SÉCHAGE.
Un bruit étrange peut être entendu	Ce bruit est produit par la dilatation ou la contraction de la face avant due aux variations de température et n'indique pas de problème.
Débit d'air insuffisant, chaud ou froid	Réglage de température inapproprié.
	Entrées et sorties de climatiseur obstruées.
	Filtre à air sale.
	Vitesse du ventilateur réglée au minimum.
	Autres sources de chaleur dans la pièce.
	Pas de réfrigérant.
L'appliance ne répond pas aux commandes	La télécommande n'est pas assez proche de l'unité intérieure.
	Les piles de la télécommande doivent être remplacées.
	Obstacles entre la télécommande et le récepteur de signal dans l'unité intérieure.
L'affichage est éteint	Fonction D'AFFICHAGE active.
	Panne de courant.
Éteignez immédiatement le climatiseur et coupez l'alimentation en cas de:	Bruits étranges pendant le fonctionnement.
	Carte de contrôle électronique défectueuse.
	Fusibles ou interrupteurs défectueux.
	Pulvériser de l'eau ou des objets à l'intérieur de l'appareil.
	Câbles ou fiches surchauffés.
	Odeurs très fortes provenant de l'appareil.

FR

CODE D'ERREUR À L'ÉCRAN

En cas d'erreur, l'écran de l'unité intérieure affiche les codes d'erreur suivants:

AFFICHER Description du problème
E1	Défaut du capteur de température ambiante intérieure
E2	Défaut de capteur de température de tuyau intérieur
E3	Défaut du capteur de température du tuyau extérieur
E4	Fuite ou défaut du système frigorifique
E6	Dysfonctionnement du moteur du ventilateur intérieur
E7	Défaut du capteur de température ambiante extérieure
E0	Défaut de communication intérieur et extérieur
E8	Défaut du capteur de température de décharge extérieure
E9	Défaut du module IPM extérieur
EA	Le courant extérieur détectent le défaut
EE	Défaut extérieur d'EEPROM de carte PCB
EF	Défaut du moteur du ventilateur extérieur
EH	Défaut du capteur de température d'aspiration extérieur

DIRECTIVE D'ÉLIMINATION (européenne)

Cet appareil contient du réfrigérant et d'autres matières potentiellement dangereuses. Lors de l'élimination de cet appareil, la loi exige une collecte et un traitement spéciaux. NE PAS jeter ce produit avec les ordures ménagères ou les déchets municipaux non triés. Lors de la mise au rebut de cet appareil, vous disposez des options suivantes:

• Jetez l'appareil dans une installation municipale désignée de collecte des déchets électroniques.
• Lors de l'achat d'un nouvel appareil, le détaillant reprendra l'ancien appareil gratuitement.
• Le fabricant reprendra également l'ancien appareil gratuitement.

• Vendez l'appareil à des revendeurs de ferraille certifiés.
- L'élimination de cet appareil en forêt ou dans un autre environnement naturel met en danger votre santé et est néfaste pour l'environnement. Des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et pénétrer dans la chaîne alimentaire.

FR

FR CARACTÉRISTIQUES 01.Type: pompe à chaleur 02.Capacité de refroidissement déclarée: 5100 (1250-5900) W

03.Capacité de chauffage déclarée: 5130(1250-6080) W 04.Marque déposée: 5100 W 05.VOYANT déclaré: 6,1 W / W 06.Classe énergétique: A++ 07.Moyenne de conception: 3800 W 08.Moyenne SCOP déclarée: 4,0 P / P 09.Classe énergétique (moyenne): A + 10.Déclarez la capacité (-10°C): 3600 W 11.Capacité de chauffage de secours (-10°C): 200 W 12.Élimination de l'humidité: 1,5 litres / h 13.Son intérieur: 54/50/47/43/36 dB (A) 14.Puissance acoustique extérieure: 65 dB (A) 15.Bruit d'intérieur: 43/41/38//35/27 DB (A) 16.Pression acoustique extérieure: 55 dB (A) 17.Alimentation d'énergie: 220-240V\~ / 50Hz / 1P 18.Côté alimentation: Extérieur 19.Plage de tension: 165\~265 V 20.Courant de fonctionnement: Refroidissement: 8,2 (1,7\~12,0) A / Chauffage: 7,2 (1,7\~13,0) A 21.Consommation électrique: Refroidissement: 1574 (330-2350) Avec Chauffage: 1382 (340-2550)Avec 22.Type de réfrigérant / Charge / PRG / Équivalent CO2: R32 /1,00 kg / 675 / 0,675 tonnes 23.Compresseur: Type: Rotatif / MFG: CCGM 24.Circulation d'air intérieur: 820/820 m3 / heure 25.Type de ventilateur intérieur: Flux transversal 26.Vitesse du ventilateur intérieur Super / Haut / Mi-

Hautmoyen / Bas-Moyen / Bas / Muet: Refroidissement et chauffage: 1360/1230/1120/1030/950/870/800 tr / min / Sec: 870 tr / min 27.Type de ventilateur extérieur: Ventilateur à hélice 28.Circulation d'air extérieur: 2600 m3 / h 29.Vitesse du ventilateur extérieur S / H / M / Faible / Muet: Refroidissement et chauffage: 910/810/690/570/450 tr / min 30.Câblage de connexion: Noyau 4×0.75mm2 x Taille 31.Dispositif d'expansion: Capillaire 32.Tuyau de raccordement: Gaz: 3/8 "Pouces / Liquide: 1/4" Pouces 33.Domaine d'application: 20\~35 m2 34.Max. longueur du tuyau de réfrigérant: 25 m 35.Max. dénivelé: 10 m 36.Plage de température de fonctionnement: 16-31 °C 37.Plage de température ambiante: Extérieur: Refroidissement:-15-53 °C / Chauffage: - 20-30 °C / Intérieur: Refroidissement: 17-32 °C / Chauffage: 0-30 °C 38.Net dimensions (L x H x P): Intérieur: 920×306×195 mm / Extérieur: 853×602×349 mm 39.Net poids: Intérieur: 11 kg / Extérieur: 35 kg 40.Dimensions d'emballage à l'intérieur: 990x380x265 mm 41.(LxHxP)sans tuyau extérieur: 890x628x385mm 42.Poids brut: Intérieur: 13 Kg / Extérieur: 38(sans tuyau) 43.Capacité de chargement sans tuyau et avec tuyau: 20GP / 4H//84/205
