MODE D'EMPLOI C12FDH HITACHI

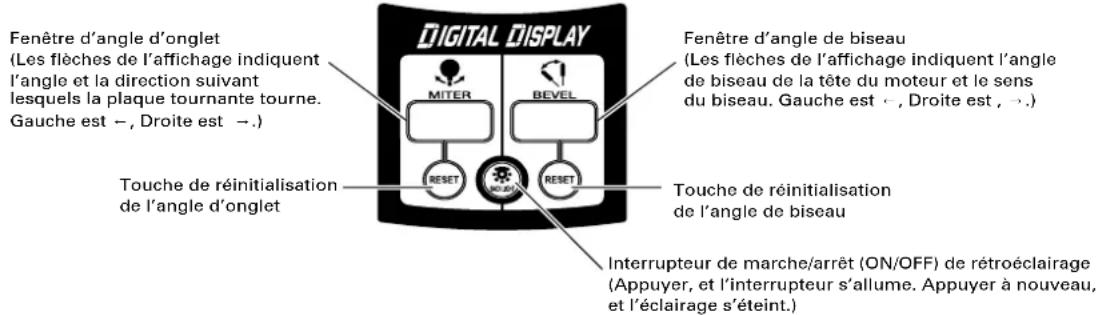

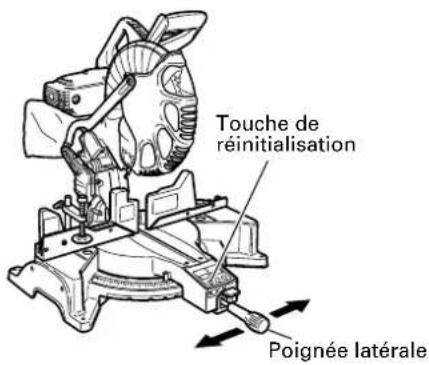

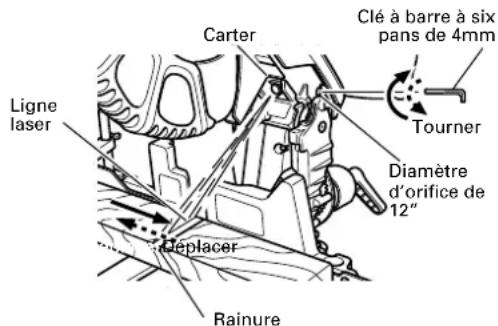

Outil avec affichage numérique et marqueur à laser
(Laser Marker Equipment) (Outil avec marqueur à laser) (Equipo marcador láser) C 12LDH C 12FDH Model Compound Miter Saw Modèle Scie à onglets combinée Modelo IngletadoraCONTENTS English PAGE PAGE
MODEL C12LDH/MODEL C12FDH

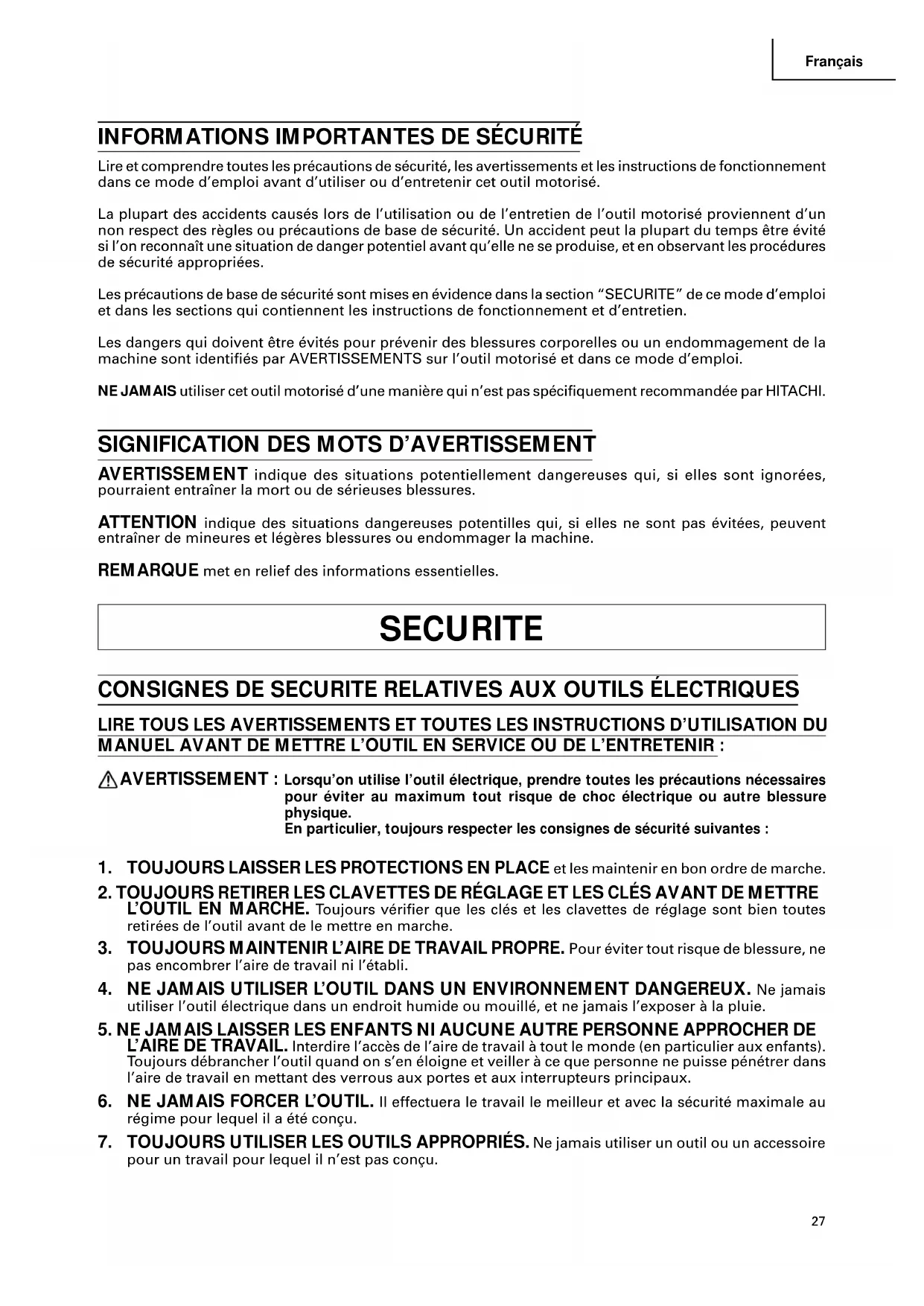

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. ATTENTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE CONSIGNES DE SECURITE RELATIVES AUX OUTILS ÉLECTRIQUES LIRE TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS D’UTILISATION DU MANUEL AVANT DE METTRE L’OUTIL EN SERVICE OU DE L’ENTRETENIR :
AVERTISSEMENT : Lorsqu’on utilise l’outil électrique, prendre toutes les précautions nécessaires
pour éviter au maximum tout risque de choc électrique ou autre blessure physique. En particulier, toujours respecter les consignes de sécurité suivantes :
1. TOUJOURS LAISSER LES PROTECTIONS EN PLACE et les maintenir en bon ordre de marche.
2. TOUJOURS RETIRER LES CLAVETTES DE RÉGLAGE ET LES CLÉS AVANT DE METTRE
L’OUTIL EN MARCHE. Toujours vérifier que les clés et les clavettes de réglage sont bien toutes retirées de l’outil avant de le mettre en marche.
3. TOUJOURS MAINTENIR L’AIRE DE TRAVAIL PROPRE. Pour éviter tout risque de blessure, ne
pas encombrer l’aire de travail ni l’établi.
4. NE JAMAIS UTILISER L’OUTIL DANS UN ENVIRONNEMENT DANGEREUX. Ne jamais
utiliser l’outil électrique dans un endroit humide ou mouillé, et ne jamais l’exposer à la pluie.
5. NE JAMAIS LAISSER LES ENFANTS NI AUCUNE AUTRE PERSONNE APPROCHER DE
L’AIRE DE TRAVAIL. Interdire l’accès de l’aire de travail à tout le monde (en particulier aux enfants). Toujours débrancher l’outil quand on s’en éloigne et veiller à ce que personne ne puisse pénétrer dans l’aire de travail en mettant des verrous aux portes et aux interrupteurs principaux.
6. NE JAMAIS FORCER L’OUTIL. Il effectuera le travail le meilleur et avec la sécurité maximale au
régime pour lequel il a été conçu.
7. TOUJOURS UTILISER LES OUTILS APPROPRIÉS. Ne jamais utiliser un outil ou un accessoire
pour un travail pour lequel il n’est pas conçu.28 Français
8. PORTER DES VÊTEMENTS APPROPRIÉS PENDANT LE TRAVAIL. Ne jamais porter de
vêtements lâches ni de gants, cravate, bagues, bracelets ni aucun autre bijou. Ils pourraient se coincer dans les pièces en rotation. Toujours porter des chaussures anti-dérapantes, en particulier avec des doigts de pied en acier. Porter un couvre-chef qui recouvre les cheveux longs.
9. TOUJOURS PORTER DES LUNETTES DE PROTECTION PENDANT LE TRAVAIL POUR
ÉVITER TOUT RISQUE DE BLESSURE DES YEUX. Les lunettes ordinaires n’assurent pas une protection suffisante parce que les verres ne sont pas faits en verre de sécurité. Par ailleurs, porter un masque sur le visage pour accroître la sécurité, et un masque anti-poussière si le travail doit dégager de la poussière.
10. TOUJOURS FIXER LA PIÈCE À LA GARDE OU À LA TABLE. Utiliser des dispositifs de serrage
ou un étau pour tenir la pièce. Cela sera plus sûr que de tenir la pièce à la main et libérera les deux mains pour le travail.
11. NE JAMAIS TROP SE PENCHER. Toujours garder une bonne assise et un bon équilibre pendant
12. TOUJOURS ENTRETENIR LES OUTILS AVEC SOIN. Maintenir les outils aiguisés et propres
pour optimiser le travail et la sécurité. Toujours suivre les instructions de graissage et de remplacement des accessoires.
13. TOUJOURS DÉBRANCHER L’OUTIL avant un entretien et lors du remplacement des lames ou de
tout autre accessoire.
14. NE JAMAIS RISQUER UNE MISE EN MARCHE INOPINÉE LORSQU’ON BRANCHE
L’OUTIL. Toujours vérifier que l’interrupteur est en position OFF avant de brancher la fiche d’alimentation dans la prise secteur.
15. TOUJOURS UTILISER EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDÉS POUR
L’OUTIL. Consulter le mode d’emploi pour la description des outils recommandés. Pour éviter tout risque de blessure, utiliser exclusivement les accessoires recommandés pour cet outil.
16. NE JAMAIS MONTER SUR L’OUTIL. Pour éviter tout risque de blessures graves, ne pas incliner
l’outil, et veiller à ne pas toucher la lame par inadvertance.
17. TOUJOURS VÉRIFIER SI L’OUTIL A DES PIÈCES ENDOMMAGÉES AVANT DE
L’UTILISER. Toujours vérifier si la protection et les autres composants sont endommagés avant d’utiliser l’outil pour s’assurer qu’ils fonctionneront correctement. Vérifier si toutes les pièces mobiles sont bien alignées, non voilées, ou toute autre condition qui pourrait entraver leur bon fonctionnement. Toujours réparer ou remplacer les protections ou les autres pièces endommagées avant d’utiliser l’outil.
18. TOUJOURS VÉRIFIER LE SENS DE ROTATION DE LA LAME AVANT D’UTILISER L’OUTIL.
Toujours avancer la pièce dans l’outil contre le sens de rotation de la lame pour éviter tout risque de blessure.
19. NE JAMAIS S’ÉLOIGNER DE L’OUTIL QUAND IL FONCTIONNE. LE METTRE HORS
TENSION. Ne pas s’éloigner de l’outil tant qu’il n’est pas complètement arrêté. Toujours mettre l’outil hors tension quand on ne s’en sert pas. Toujours débrancher le cordon d’alimentation quand on ne se sert pas de l’outil.
20. L’outil n’est pas conçu pour des applications de fabrication en série, et il ne devra donc pas être utilisé
dans un environnement de fabrication en série.
21. Pour les réparations, utiliser exclusivement des pièces de rechange agréées.
22. Alimenter l’outil exclusivement sur un courant alternatif de 120 volts. Une tension ou une alimentation
incorrectes pourraient provoquer un mauvais fonctionnement de l’OUTIL ELECTRIQUE et provoquer des blessures physiques ou des dommages matériels graves.
23. Ne jamais relever la lame de la pièce tant qu’elle n’est pas complètement arrêtée.
24. Toujours utiliser des supports extérieurs pour assurer la stabilité des longues pièces qui dépassent de
la table de la scie à onglets combinée.
25. Pour éviter tout risque de blessure, toujours ramener le chariot complètement vers l’arrière après chaque
26. FICHES POLARISÉES Pour réduire tout risque de choc électrique, l’appareil possède une fiche
polarisée (l’une des lames est plus large que l’autre). Cette fiche ne rentrera dans une prise polarisée que dans un sens. Si la fiche ne rentre pas dans la prise, l’inverser. Si elle ne rentre toujours pas, faire installer une prise appropriée par un électricien qualifié. Ne pas modifier la fiche de quelque façon que ce soit.29 Français Consignes de sécurité spéciales pour cet outil électrique
AVERTISSEMENT : Pour éviter tout risque de blessure, les consignes de sécurité spéciales suivantes
devront être respectées lors de l’utilisation de l’outil.
1. Bien lire le manuel et se familiariser avec les consignes de sécurité et les instructions d’utilisation de
l’OUTIL ELECTRIQUE avant de l’utiliser.
2. Toujours vérifier que l’OUTIL ELECTRIQUE est propre avant de l’utiliser.
3. Toujours porter des vêtements bien ajustés et des chaussures anti-dérapantes (de préférence avec des
doigts de pied en acier) et des lunettes de protection lorsqu’on utilise l’OUTIL ELECTRIQUE.
4. Toujours manier l’OUTIL ELECTRIQUE avec soin. Si l’OUTIL ELECTRIQUE tombe ou qu’il heurte un
objet dur, il risque de se déformer, de se fendiller ou autre dommage.
5. Toujours cesser immédiatement d’utiliser la scie si l’on remarque quelque chose d’anormal.
6. Toujours vérifier que les pièces sont toutes correctement montées et fixées avant d’utiliser l’outil.
7. Pour le remplacement de la lame, toujours vérifier que le régime nominal de la nouvelle lame convient
8. Toujours mettre l’outil hors tension et attendre que la lame ait complètement cessé de tourner avant
tout remplacement ou tout réglage.
9. Toujours visser ou fixer la pièce sur la garde, pour qu’elle ne risque pas d’être éjectée de la table et de
provoquer des blessures.
10. Pendant une coupe d’onglet ou de biseau, toujours attendre que la lame ait complètement cessé de
tourner avant de la relever.
11. Toujours faire un essai avant d’utiliser la scie pour un nouvel usage.
12. Toujours manipuler la scie avec soin lorsqu’on la démonte ou qu’on la monte.
13. Toujours vérifier qu’il n’y a ni clou ni aucun autre corps étranger dans la pièce avant de commencer une
14. Toujours éloigner les mains du trajet de lame.
15. Toujours vérifier que la protection inférieure est en place avant d'utiliser la scie.
16. Inspecter périodiquement les cordons d’alimentation.
17. Le cas échéant, toujours vérifier que l’on utilise des cordons et des rallonges du type et de la longueur
voulus avant de mettre l’outil en marche.
18. Toujours vérifier que les évents d’aération du moteur sont complètement dégagés avant d’utiliser l’outil.
19. Toujours attendre que le moteur ait atteint sa vitesse de régime avant d’entamer une coupe.
20. Toujours maintenir les poignées sèches, propres et sans huile ni graisse. Tenir l’outil fermement pendant
21. Toujours utiliser des supports extérieurs pour soutenir les pièces longues qui dépassent de la table de
la scie à onglets combinée.
22. Toujours commencer par s’assurer que la pièce est correctement fixée dans un étau.
23. Le mode d’emploi fourni avec l’outil explique à l’utilisateur comment fixer l’outil sur la structure de
support si, pendant un fonctionnement normal, l’outil a tendance à se renverser, à glisser, ou à se déplacer sur la surface de support.30 Français
1. Ne jamais utiliser l’OUTIL ELECTRIQUE si l’on ne comprend pas bien les instructions de ce manuel.
2. Ne jamais s’éloigner de l’OUTIL ELECTRIQUE sans débrancher auparavant son cordon d’alimentation.
3. Ne jamais utiliser l’OUTIL ELECTRIQUE quand on est fatigué, après avoir pris des médicaments ou
consommé des boissons alcoolisées.
4. Ne jamais utiliser l’OUTIL ELECTRIQUE pour des applications non spécifiées dans ce mode d’emploi.
5. Ne jamais faire fonctionner l’outil si l’on porte des vêtements lâches, une cravate ou des bijoux, ou sans
se couvrir les cheveux, pour éviter qu’ils ne se prennent dans les pièces mobiles.
6. Ne jamais approcher les mains de la lame.
7. Ne jamais toucher les pièces en mouvement, y compris la lame, pendant le fonctionnement de la scie.
8. Ne jamais retirer les dispositifs de sécurité ni les protections de lame; l’utilisation de l’outil serait
dangereuse sans ces pièces.
9. Ne jamais verrouiller la protection inférieure ; toujours s'assurer qu'elle glisse en douceur avant d'utiliser
10. Ne jamais endommager le cordon d’alimentation de l’outil.
11. Quand l’OUTIL ELECTRIQUE est branché, ne jamais tenter de le déplacer avec le doigt sur l’interrupteur
12. Ne jamais utiliser l’OUTIL ELECTRIQUE si l’interrupteur de marche ne fonctionne pas correctement.
13. Ne jamais utiliser l’OUTIL ELECTRIQUE si le logement en plastique ou la poignée sont déformés ou
14. Ne jamais utiliser l’OUTIL ELECTRIQUE à proximité d’un liquide ou d’un gaz inflammable, car les étincelles
pourraient provoquer une explosion.
15. Ne jamais nettoyer les composants en plastique avec des solvants car cela risquerait de dissoudre le
16. Ne jamais faire fonctionner la scie si les protections inférieures ne sont pas toutes en place.
17. Ne jamais relever la lame de la pièce tant que la lame n’est pas complètement arrêtée.
18. Lors d’une coupe avec chariot, ne jamais tirer la poignée vers l’opérateur car cela pourrait provoquer
un retour de lame. Toujours repousser la poignée loin de l’opérateur d’un mouvement régulier et ininterrompu.
19. Ne jamais amener les membres à l’intérieur de la ligne à côté du signe d’avertissement “ ” quand
l’outil fonctionne. Cela pourrait être dangereux.
20. Ne jamais utiliser de lames de type abrasif avec cette scie.
21. Ne jamais exposer à la pluie ni utiliser dans un endroit humide.
22. Ne jamais couper de métaux ferreux ni de maçonnerie.
AVERTISSEMENT POUR VOTRE PROPRE SÉCURITÉ, LISEZ ATTENTIVEMENT CE MODE D’EMPLOI AVANT D’UTILISER LAb LA SCIE À ONGLETS COMBINÉE
1. Toujours porter des lunettes de protection lorsqu’on utilise la scie à onglets combinée.
2. Toujours éloigner les mains du trajet de lame.
3. Ne jamais faire fonctionner la scie si les protections ne sont pas en place.
4. Ne jamais effectuer d’opération à la volée avec la scie à onglets combinée.
5. Ne jamais s’approcher de la lame.
6. Toujours mettre la scie hors tension et attendre que la lame ait complètement cessé de tourner avant de
déplacer la pièce ou de modifier les réglages.
7. Toujours débrancher l’alimentation avant de remplacer la lame ou d’entretenir l’outil.
8. Le diamètre de la lame est de 12” (305mm).
9. La vitesse à vide est de 4,000/min.
10. Pour réduire tout risque de blessure, ramener le chariot complètement vers l’arrière après chaque
opération de coupe.31 Français
Pour les réparations, utiliser exclusivement des pièces de rechange identiques. Les réparations devront être effectuées exclusivement par un centre de service après-vente Hitachi agréé.
UTILISER LE CORDON DE RALLONGE APPROPRIÉ
Utiliser exclusivement un cordon de rallonge en bon état. Lorsqu’on utilise un cordon de rallonge, veiller à ce qu’il soit suffisamment lourd pour supporter le courant dont l’appareil aura besoin. Un cordon trop petit provoquera une chute de la tension de ligne, ce qui entraînera une perte de puissance et une surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un calibre supérieur. Plus le numéro du calibre est petit, plus le cordon est lourd.
AVERTISSEMENT : Eviter tout risque de choc électrique. Ne jamais utiliser l’outil avec un cordon
électrique ou un cordon de rallonge endommagé ou dénudé. Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l’eau ou à proximité d’eau, ni dans un environnement susceptible de provoquer un choc électrique. DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR Pour assurer un fonctionnement plus sûr de cet outil électrique, HITACHI a adopté une conception à double isolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’ électrique connectés à l’outil électrique à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil électrique ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à la terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y compris de ne pas utiliser l’outil électrique dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions :
- Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil électrique et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées.
- Nettoyer l’extérieur de l’outil électrique uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement.
- Ne jamais utiliser de solvants, d’essence ou de diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.
CALIBRE MINIMUM DES CORDONS
Longueur Totale de Cordon en Pieds (Mètres) 0 – 25 26 – 50 51 – 100 101 – 150 (0 – 7.6) (7.9 – 15.2) (15.5 – 30.5) (30.8 – 45.7) Intensité nominale CALIBRE Supérieure Non supérieure
REMARQUE : Les informations contenues dans ce manuel sont destinées à vous aider à utiliser et à entretenir l’outil electrique en toute sécurité. Certaines illustrations de ce manuel peuvent montrer des détails ou des fixations qui diffèrent de ceux de votre outil electrique. Par ailleurs, dans certaines illustrations, les protections et les caches ont été intentionnellement supprimés à des fins d’illustration.

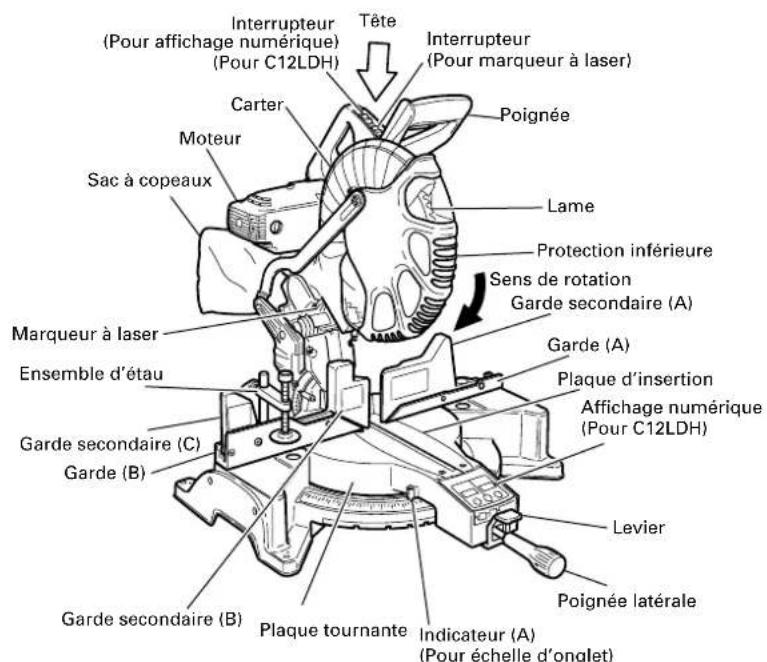

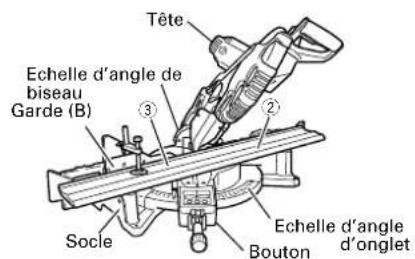

MODÈL C12LCH/MODÈL C12LC/MODÈL C12FCH PoignéeCarter Tête Sac à copeauxMoteur Lame Protection inférieureSens de rotationGarde (A)Ensemble d’étauPlaque d’insertionAffichage numérique(Pour C12LDH)Indicateur (A)(Pour échelle d’onglet)LevierPoignée latéralePlaque tournanteGarde secondaire (C)Garde secondaire (B)Marqueur à laserGarde (B)Garde secondaire (A)Interrupteur (Pour affichage numérique)(Pour C12LDH)Interrupteur (Pour marqueur à laser)Fig. 1 GâchetteCarter de pouliePlaque signalétiqueGoupille de verrouillageLevier de serrageSupport (B)Bouton (A)SocleGoupille de réglageClé à barre de 4mmClé à écrou de 17mmFig. 2-a Fig. 2-b34 Français SPÉCIFICATIONS Article Modèle C12LDH C12FDH Moteur Type Moteur à commutateur série Alimentation Monophasée AC 60Hz Tension (Volts) 120 Courant à pleine charge (amp) 15 Affichage Précision de ±0.5° Oui Non numérique Marqueur Oui Oui à laser Sortie maximale <1mW, appareil laser de 1mW de CLASSE II Longueur d’onde 400~700 nm Support laser Diode laser Lame de scie Dia. extérieur. 12” (305mm) applicable Dia. d’orifice. 1” (25.4mm) Vitesse à vide 4000/min Dimension Tête Plaque tournante Dimension de coupe max. de sciage Coupe d’onglet 0 0 Hauteur max. 2-3/4” (70mm) max. Largeur max. 8” (203mm)
Hauteur max. 3-1/2” (89mm) Largeur max. 7-1/2” (190mm)
45° à gauche Hauteur max. 2-3/4” (70mm) à droite Largeur max. 5-1/2” (140mm)
52° à gauche Hauteur max. 2-3/4” (70mm) à droite Largeur max. 4-3/4” (120mm) Coupe de biseau 45° à gauche 0 Hauteur max. 1-31/32” (50mm) Largeur max. 8” (203mm) 45° à droite 0 Hauteur max. 1-1/2” (38mm) Largeur max. 7-1/2” (190mm) Coupe mixte 45° à gauche 45° à gauche Hauteur max. 1-31/32” (50mm) à droite Largeur max. 5-1/2” (140mm) 45° à droite 45° à gauche Hauteur max. 1-1/2” (38mm) à droite Largeur max. 5-1/8” (130mm) Plage de coupe d’onglet Gauche 0° – 52° Droite 0° – 52° Plage de coupe de biseau Gauche 0° – 48° Droite 0° – 48° Plage de coupe mixte 0° à gauche et à droite (onglet) 0° – 45°, à gauche et à droite (onglet) 0° – 45° Poids net 47.4 lbs. (21.5 kg) 46.3 lbs. (21.0 kg) Cordon Câble de 2 conducteurs de 6.7 ft. (2.0 m) ACCESSOIRES
AVERTISSEMENT : Les accessoires pour cet outil électrique sont mentionnés dans ce mode d’emploi.
L’utilisation de tout autre attachement ou accessoire peut être dangereuse et peut causer des blessures ou des dommages mécaniques. ACCESSOIRES STANDARD Fig. 3 2 Sac à copeaux (1)1 lame TCT de 12” (305mm) (1) (Pour bois)Pour I’utilisasion, voir page 49.4 Clé à douille de 17mm(1 pièce)3 Ensemble d’étau (1)Pour l’utilisation, voirpage 43.(No. of teeth 32Code No. 323522)5 Clé à barre à six pans de 4mm Pour l’utilisation, voirpage 40.35 Français ACCESSOIRES EN OPTION...vendus séparément 1 Support de rallonge et butée (No. de code 323523) 2 Ensemble d’étau de corniche complexe (No. de code 323545) (Comprend la butée (L) de corniche complexe) 3 Butée (L) de corniche complexe (No. de code 323546) 4 Butée (R) de corniche complexe (No. de code 323547) REMARQUE : Les accessoires sont sujets à changement sans obligation de la part de HITACHI. APPLICATIONS Cadres en bois et en aluminium.
PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, effectuer les préparations suivantes :
4 orifices de 11/32” (9mm) 22-3/4” (578mm) 12-19/32”(320mm)Boulon de 5/16” (8mm)SocleEtabliEcrou de 5/16” (8mm)Epaisseur de l’établi 1” (25mm) Fig. 4 Fixer l’outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4. Sélectionner des boulons d’un diamètre 5/16" (8mm) dont la longueur convient pour l’épaisseur de l’établi. La longueur des boulons devra être d’au moins 1-3/8" (35mm) plus l’épaisseur de l’établi. Par exemple, utiliser des boulons de 2-11/32" (60mm) ou plus avec un établi de 1" (25mm) d’épaisseur. Le support (B) fixé à l’arrière du socle aide à stabiliser l’outil électrique. DéplacerRégler le support jusqu’à ce que sa surface inférieure soit en contact avec la surface du banc.Support (B)Boulon de 6mm Réglage du support (B): Desserrer le boulon de 6mm à l’aide de la clé à douille de 10mm fournie. Régler le support (B) jusqu’à ce que sa surface inférieure soit en contact avec la surface du banc. Après le réglage, visser le boulon de 6mm à fond. ATTENTION : Fixez l'outil électrique à un établi avec des boulons (6mm), et si la plaque tournante a pivoté de 45 degrés ou plus, faire attention à ce que la main qui tient la poignée latérale de l'outil ne soit pas prise entre la poignée latérale et les têtes de boulon (6mm). Cela pourrait provoquer des blessures. Fig. 536 Français

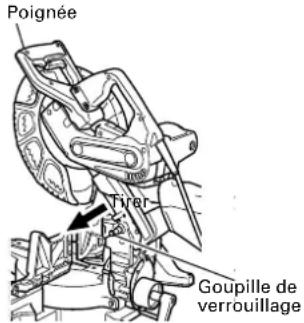

2. Libérer la goupille de verrouillage
Tirer irer TirerPoignéeGoupille de verrouillage Quand l’outil électrique quitte nos usines, ses pièces principales sont fixées à l’aide d’une goupille de verrouillage. Déplacer légèrement la poignée de façon à dégager la goupille de verrouillage. REMARQUE : La goupille de verrouillage se dégagera plus facilement et plus sûrement si l’on abaisse légèrement la poignée. La position verrouillée de la goupille de verrouillage ne doit servir que pour le transport et le remisage. Fig. 6

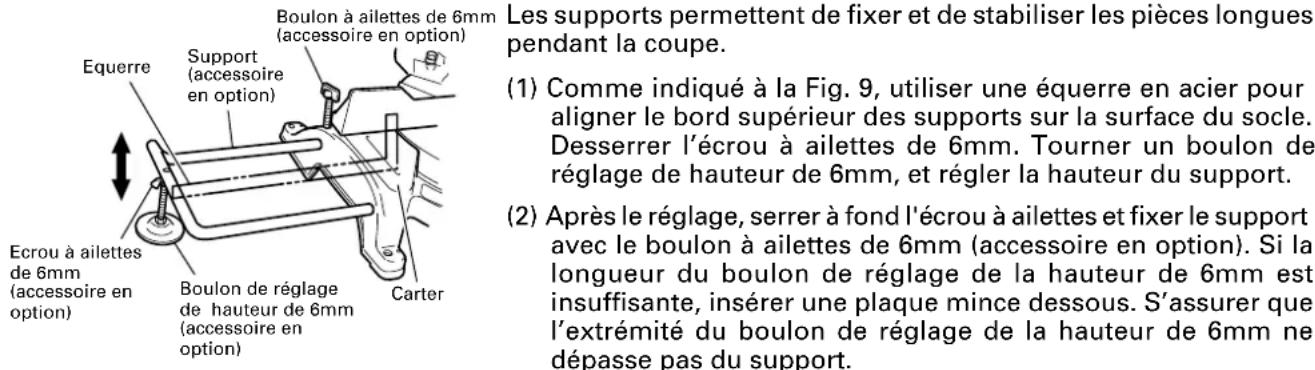

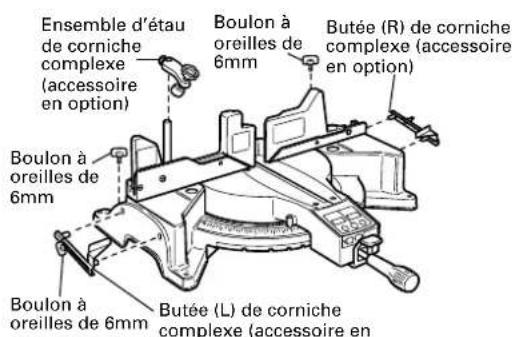

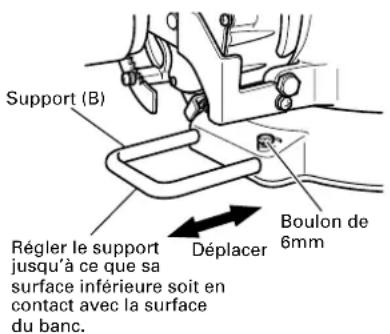

3. Installer le sac à copeaux, le support, la butée et les étaux
(Le support et la butée sont des accessoires en option.) Fixer le sac à copeaux et l’ensemble d’étau comme indiqué sur la Fig. 1 et Fig. 2.
1. S’assurer que la source d’alimentation convient pour l’outil.
AVERTISSEMENT : Ne jamais raccorder l’outil électrique si l’alimentation secteur n’est pas de
la tension spécifiée sur la plaque signalétique de l’outil. Ne jamais raccorder l’outil à une source de courant continu.
2. Vérifier que la gâchette est sur OFF.
AVERTISSEMENT : Si l’on raccorde le cordon d’alimentation alors que la gâchette est
enclenchée, l’outil se mettra brusquement en marche, ce qui peut provoquer un grave accident.
3. Vérifier s’il y a des défauts visibles sur la lame.
S’assurer qu’il n’y a ni fissures ni dommages visibles sur la lame.

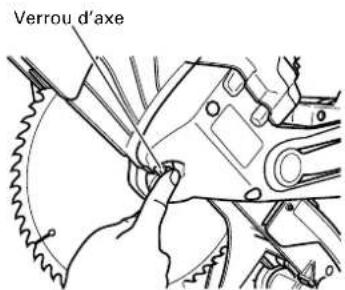

4. Vérifier que la lame est solidement fixée sur l’outil électrique.

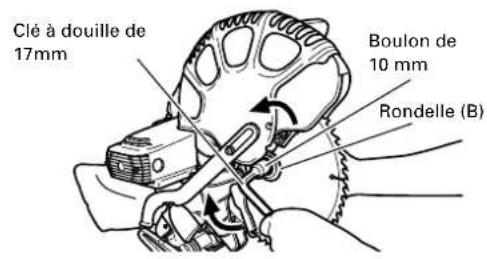

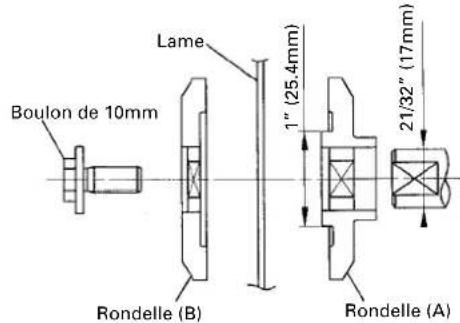

A l’aide de la clé à douille de 17mm, serrer le boulon de l’axe de la lame pour fixer la lame. Pour les détails, voir Fig. 44-a, Fig. 44-b, Fig. 44-c et Fig. 44-d dans la section “INSTALLATION ET RETRAIT DE LA LAME”.

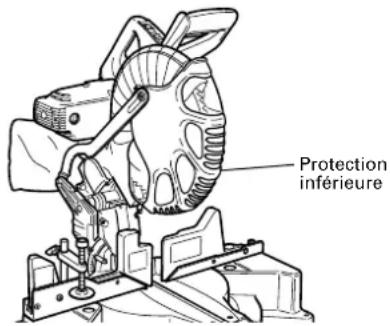

5. Vérifier que la protection inférieure fonctionne correctement.
Protection inférieure La protection inférieure a pour but de protéger l'opérateur contre tout contact avec la lame de scie pendant le fonctionnement de l'outil. Toujours vérifier que la protection inférieure se déplace en douceur et qu'elle recouvre la lame de scie. Fig. 7
AVERTISSEMENT : NE JAMAIS FAIRE FONCTIONNER L’OUTIL ÉLECTRIQUE si le carter de
sécurité ne se déplace pas en souplesse.
6. Vérifier la position du verrou d’axe avant d’utiliser l’outil.
Avant d’installer la lame, vérifier que le verrou d’axe est revenu sur sa position rentrée avant d’utiliser l’outil électrique (voir Fig. 44-b).37 Français
7. Vérifier la prise d’alimentation.
Pour éviter toute surchauffe, arrêt accidentel ou fonctionnement intermittent, vérifier que la fiche du cordon d’alimentation rentre à fond dans la prise secteur et qu’elle ne ressort pas après l’insertion. Réparer ou remplacer la fiche si elle est défectueuse.
8. Vérifier que le cordon d’alimentation de l’outil n’est pas endommagé.
Après avoir vérifié qu’il n’y a personne derrière, mettre l’outil électrique en marche et vérifier qu’il n’y a pas d’anomalie de fonctionnement avant d’effectuer une coupe.
10. Vérifier la stabilité de rotation de la lame.
Pour assurer des coupes précises, faire tourner la lame et vérifier qu’il n’y a pas de flèche pour s’assurer que la lame ne présente pas d’instabilité évidente ; sinon, cela risque de provoquer des vibrations et un accident.
Quand l’outil quitte nos usines, il est réglé pour un angle droit de 0°, un angle de coupe de biseau de 45° à gauche et un angle de coupe de biseau de 45° à droite avec le boulon de 8mm (A), le boulon de 8mm (B) et le boulon de 8mm (C). Pour modifier le réglage, changer la hauteur du boulon de 8mm (A), du boulon de 8mm (B) et du boulon de 8mm (C) en les tournant. Pour régler l’angle de biseau sur 45°, tirer la goupille de fixation dans le sens indiqué sur la Fig. 8-b et incliner la tête du moteur vers la droite. Lors du réglage de la tête du moteur sur 0°, replacer la goupille de fixation dans sa position initiale, comme le montre la figure 8-a. REMARQUE: Ne pas ajuster le boulon de 8mm avec les verniers d’angle (Fig. 30) tirés. Boulon (C) de 8mm (butée pour angle de biseau à droite de 45°)Indicateur (pour échelle de biseau à droite)RetourGoupille de réglage Boulon (B) de 8mm (butée pour angle de biseau à gauche de 45°)Boulon (A) de 8mm (butée pour 0°)Goupille de réglageTirerIndicateur (pour échelle de biseau à ganche) Fig. 8-a Fig. 8-b
2. Fixation de la pièce
AVERTISSEMENT : Toujours utiliser un dispositif de fixation ou l’étau pour fixer la pièce à la
garde ; sinon, la pièce risque d’être éjectée de la table et de blesser quelqu’un.
3. Installation des supports ... (Accessoires en option)
Boulon à ailettes de 6mm (accessoire en option)EquerreEcrou à ailettes de 6mm (accessoire en option)Boulon de réglage de hauteur de 6mm(accessoire en option)Support (accessoire en option)Carter Les supports permettent de fixer et de stabiliser les pièces longues pendant la coupe. (1) Comme indiqué à la Fig. 9, utiliser une équerre en acier pour aligner le bord supérieur des supports sur la surface du socle. Desserrer l’écrou à ailettes de 6mm. Tourner un boulon de réglage de hauteur de 6mm, et régler la hauteur du support. (2) Après le réglage, serrer à fond l'écrou à ailettes et fixer le support avec le boulon à ailettes de 6mm (accessoire en option). Si la longueur du boulon de réglage de la hauteur de 6mm est insuffisante, insérer une plaque mince dessous. S’assurer que l’extrémité du boulon de réglage de la hauteur de 6mm ne dépasse pas du support. Fig. 938 Français
Butée pour la précision de coupe ... (La butée et le support sont des un accessoires en option.) Butée (accessoire en option) Support (accessoire en option) Ecrou à ailettes de 6mm (accessoire en option) Boulon de réglage de hauteur de 6mm (accessoire en option) Boulon à ailettes de 6mm (accessoire en option) Pièce La butée facilite la précision des coupes continues sur des longueurs de 11" à 17-3/4" (280 à 450mm). Pour installer la butée, la fixer au support avec le boulon à ailettes de 6mm comme indiqué sur la Fig. 10. Fig. 10

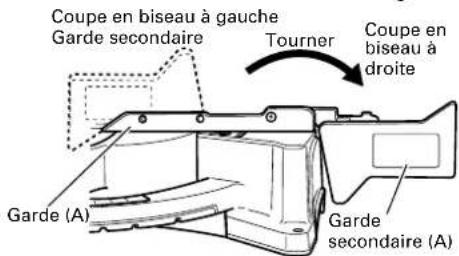

5. Vérification de l'utilisation de la garde secondaire (A)
AVERTISSEMENT : Dans le cas d'une coupe en biseau à droite, tourner la garde secondaire (A)
dans le sens des aiguilles d'une montre. L'outil ou la lame de scie peuvent entrer en contact avec la garde secondaire (A) sauf si elle est tournée dans le sens des aiguilles d'une montre, ce qui peut provoquer des blessures graves. Garde secondaire (A)TournerCoupe en biseau à gaucheGarde secondaireCoupe en biseau à droiteGarde (A) Cet outil électrique est équipé d'une garde secondaire (A). Dans le cas d'une coupe droite ou d'une coupe en biseau à gauche, utiliser la garde secondaire (A). Dans ces conditions, il est possible d'effectuer une coupe stable du matériau avec une face arrière large. Dans le cas d'une coupe en biseau à droite, soulever la garde secondaire (A) comme le montre la Fig. 11 puis la tourner dans le sens des aiguilles d'une montre. Fig. 11

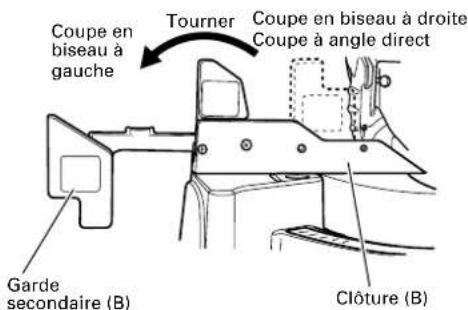

6. Vérification de l’utilisation de la garde secondaire (B)
AVERTISSEMENT : Dans le cas d’une coupe en biseau à gauche, tourner la garde secondaire
(B) dans le sens contraire des aiguilles d’une montre. Le corps principal ou la lame de scie peuvent entrer en contact avec la garde secondaire (B) si on ne la tourne pas dans le sens inverse des aiguilles d’une montre, ce qui peut provoquer une blessure. TournerCoupe en biseau à gaucheCoupe en biseau à droiteCoupe à angle directGarde secondaire (B)Clôture (B) Cet outil électrique est équipé d’une garde secondaire (B). Dans le cas d’une coupe à angle direct et d’une coupe en biseau à droite, utiliser la garde secondaire (B). On pourra ensuite exécuter une coupe stable du matériau avec une large face arrière. Dans le cas d’une coupe en biseau à gauche, soulever la garde secondaire (B) comme le montre la Fig. 12, puis la tourner dans le sens contraire des aiguilles d’une montre. Fig. 12

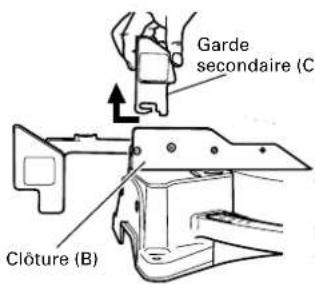

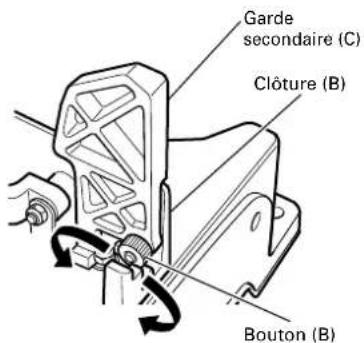

7. Vérification de l’utilisation de la garde secondaire (C)
AVERTISSEMENT : Retirer la garde secondaire (C) lors d’une coupe oblique à gauche. Si on
n’enlève pas la garde secondaire (C), la lame de garde secondaire (C) entrera en contact avec l’élément principal ou la garde secondaire, ce qui provoquera des blessures. Garde secondaire (C)Clôture (B) Cet outil électrique est équipé d’une garde secondaire (C). Dans le cas d’une coupe à angle direct et d’une coupe en biseau à droite, utiliser la garde secondaire (C). On pourra ensuite exécuter une coupe stable du matériau avec une large face arrière. Fig. 1339 Français Garde secondaire (C) Clôture (B) Bouton (B) Retirer la garde secondaire (C) en la glissant de côté et en la soulevant comme l’illustre la Fig. 13. Desserrer le bouton (B), puis retirer la garde secondaire (C) (Fig. 14)
Pour attacher la garde secondaire (C), il faut bien serrer le bouton (B) après avoir inséré la garde. Si le bouton (B) a du jeu, la garde secondaire (C) risque de bouger pendant la coupe et d’infliger des blessures. Fig. 14
8. Réglage de la position de la ligne laser
AVERTISSEMENT :*Avant de brancher la fiche du cordon d'alimentation sur une prise secteur,
s'assurer que l'outil est le marqueur à laser sont hors service.
- Exercer la plus grande attention dans la manoeuvre du commutateur de positionnement de la ligne laser quand la fiche du cordon d'alimentation est branchée sur une prise secteur pour le fonctionnement. Si le commutateur est actionné par inadvertance, la lame de scie peut entrer en rotation et il peut en résulter des accidents.
- Ne pas démonter le marqueur à laser et s'en servir pour autre chose.

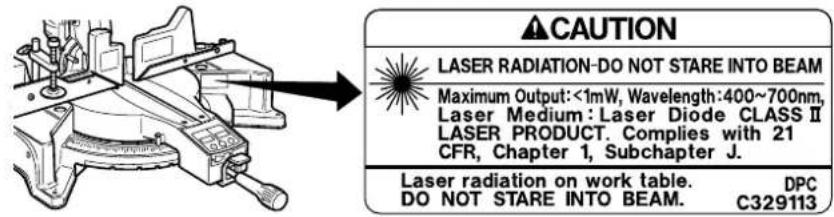

- Radiation laser – Ne fixez pas le rayon.
- Radiation laser sur le banc de travail. Ne fixez pas le rayon. Vos yeux peuvent subir des blessures s’ils sont directement exposés au rayon laser.
- Ne pas heurter le marqueur laser (corps principal de l'outil); en effet, cela peut dérégler la position de la ligne laser provoquant un endommagement du marqueur laser et une diminution de la durée de service.
- Ne conserver le laser allumé que pendant l'opération de coupe. L'allumage prolongé du laser peut entraîner une diminution de la durée de service. *L’utilisation de commandes ou de réglages ou l’exécution de procédures autres que ceux spécifiés dans cette brochure risquent d’entraîner une exposition à un rayonnement dangereux.40 Français REMARQUES : *Effectuer la coupe en faisant chevaucher le ligne tracée à l'encre et la ligne laser.
- Si la ligne tracée à l'encre et la ligne laser se chevauchent, la puissance et la faiblesse de la lumière sont modifiées, ce qui permet une coupe stable car on peut alors discerner la superposition des lignes. Cela garantit les plus petites erreurs de coupe.
- En extérieur ou près d'une fenêtre, il peut être difficile d'observer la ligne laser du fait de la lumière du soleil. Dans ces conditions, se placer dans un endroit qui n'est pas exposé à la lumière directe du soleil et procéder à la coupe.
- Ne pas faire passer le cordon d'alimentation derrière la tête du moteur, ne pas l'entourer autour d'un doigt, d'un morceau de bois et ainsi de suite; en effet, la fiche du cordon d'alimentation peut se débrancher et le marqueur laser ne pas s'allumer.
- Le marqueur à laser ne s’allumera pas (OFF) si l’affichage numérique est éteint. (Seulement sur C12LDH). Le tracé à l'encre peut aisément être réalisé sur cet outil grâce au marqueur laser. Un commutateur est prévu pour allumer le marqueur laser. (Fig. 17) Tourner (ON) l’interrupteur du marqueur à laser lorsque l’affichage numérique est allumé (ON) pour allumer (ON) le marqueur à laser. (Sur le C12FDH, seulement l’interrupteur du marqueur à laser.) Selon le choix de la coupe, la ligne laser peut être alignée avec le côté gauche de la coupe (lame de scie) ou le côté droit de la coupe. La ligne laser est régler sur la largeur de la lame au moment de quitter l'usine. Régler la position de la lame de scie et de la ligne laser en procédant comme il est dit ci-dessous pour répondre au choix désiré. Interrupteur de l’affichage numériqueInterrupteur du marqueur à laser Fig. 17 (1) Allumer le marqueur laser et marquer une rainure de 3/16" (5mm) environ de profondeur sur la pièce qui a une hauteur de 1-1/2" (38mm) et une largeur de 3-1/2" (89mm). Maintenir la pièce rainurée dans un étau telle qu'elle est et ne pas la déplacer. (Fig. 18) Pièce Lame de scie Marquage (prémarquage) Largeur de coupe Fig. 18 (2) Ensuite, insérer une clé à barre hexagonale de 4mm dans l’orifice de diamètre 12 sur le côté du carter d’engrenage, et tourner la vis boulonnée à douille hexagonale pour déplacer le trait laser. (Si l'on tourne la vis à tête creuse à six pans dans le sens des aiguilles d'une montre, le trait laser se déplace vers la droite, et si l'on tourne la vis dans le sens inverse, le trait laser se déplace vers la gauche.) Si on travaille avec la ligne tracée à l'encre sur le côté gauche de la lame de scie, il faut aligner la ligne laser avec le côté gauche de la rainure. (Fig. 19) Si on travaille avec la ligne tracée à l'encre sur le côté droit de la lame de scie, il faut aligner la ligne laser avec le côté gauche de la rainure. Clé à barre à six pans de 4mmDiamètre d’orifice de 12” TournerRainureLigne laserCarterDéplacerDéplacer Fig. 19 (3) Après avoir réglé la position de la ligne laser, tracer à l'encre une ligne à angle droit sur la pièce et aligner la ligne tracée à l'encre et la ligne laser. Pour aligner la ligne tracée à l'encre, faire glisser la pièce petit à petit et la maintenir dans un étau à l'endroit où la ligne laser chevauche la ligne tracée à l'encre. Effectuer un autre rainurage et vérifier la position de la ligne laser. Pour changer la position de la ligne laser, effectuer à nouveau les réglages prévus aux opérations (1) à (3). Ligne laserMarquage (prémarquage) Fig. 2041 Français REMARQUE : Vérifier et s'assurer périodiquement que la position de la ligne laser est convenable. Pour effectuer la vérification, tracer à l'encre une ligne perpendiculaire sur la pièce de 1-1/2" (38mm) de hauteur et de 3-1/2" (89mm) de largeur et s'assurer que que la ligne laser est alignée sur la ligne tracée à l'encre. [L'écart entre la ligne tracée à l'encre et la ligne laser doit être inférieure à l'épaisseur de la ligne tracée à l'encre (0.5mm)]. (Fig. 20)
9. PANNEAU D’AFFICHAGE NUMERIQUE (pour C12LDH)
Fenêtre d’angle d’onglet(Les flèches de l’affichage indiquent l’angle et la direction suivant lesquels la plaque tournante tourne. Gauche est ←, Droite est →.)Fenêtre d’angle de biseau(Les flèches de l’affichage indiquent l’angle de biseau de la tête du moteur et le sens du biseau. Gauche est ←, Droite est , →.)Touche de réinitialisation de l’angle d’ongletTouche de réinitialisation de l’angle de biseau Interrupteur de marche/arrêt (ON/OFF) de rétroéclairage (Appuyer, et l’interrupteur s’allume. Appuyer à nouveau, et l’éclairage s’éteint.) Fig. 21 Interrupteur du marqueur à laserInterrupteur de l’affichage numérique (pour C12LDH)(Sert également d'interrupteur d'alimentation pour le marqueur à laser.) (1) Le fait d’allumer (ON) l’interrupteur de l’affichage numérique affiche 0° à la fois pour l’angle d’onglet et pour l’angle de biseau, quel que soit l’angle de l’élément principal. (2) Aligner l’angle de l’élément principal sur l’angle de biseau (0°) et l’angle d’onglet (0°), et maintenir leur touche de réinitialisation enfoncée pendant au moins 0.2 secoh ï. (3) Le fait d’allumer (ON) l’interrupteur du marqueur à laser pendant que l’interrupteur de l’affichage numérique est allumé (ON) allume (ON) le marqueur à laser. (Sur le C12FDH, seulement l’interrupteur du marqueur à laser.) Fig. 22-a ATTENTION: Pour utiliser l’écran numérique, amener la section de la tête du moteur à la position limite supérieure et arrêter la lame. Remarque: • Avant de commencer la coupe, aligner l’élément principal sur l’angle de biseau de 0° et l’angle d’onglet de 0°, et maintenir leur touche de réinitialisation enfoncée pendant au moins 0.2 seconde. Si l’on enclenche l’interrupteur de l’affichage numérique sur marche (ON) sans aligner l’élément principal sur 0°, les chiffres de l’affichage numérique ne correspondront pas à ceux de l’angle de l’élément principal.
- Le marqueur à laser ne s’allumera pas (OFF) si l’interrupteur de l’affichage numérique est éteint. (Seulement sur C12LDH)
- Ne pas utiliser l’élément principal près d’un appareil qui génère du bruit électrique, par exemple un générateur. Le bruit électrique peut provoquer des erreurs de lecture ou de fonctionnement de l’affichage numérique. ATTENTION: Pour utiliser l’écran numérique, amener la section de la tête du moteur à la position limite supérieure et arrêter la lame.42 Français Touche de réinitialisationPoignée latérale ATTENTION: Si les chiffres de l’affichage numérique d’angle d’onglet diffèrent de l’angle de cran positif (p. ex. 45.0° → 45.5°, 31.6° → 32.0°), le cran positif a sans doute légèrement dévié de sa position adéquate. Dans un tel cas, procéder comme suit. (1) Avec la poignée latérale desserrée, faire bouger la plaque tournante vers la gauche et la droite puis la fixer dans la bonne position. (2) Si les chiffres affichés et le cran positif ne se correspondent toujours pas, ramener la plaque tournante à la position 0°. Avec la poignée latérale desserrée, déplacer ensuite la plaque tournante vers la gauche et la droite comme dans la Fig. 22-b. Après un réglage à la position voulue de 0°, appuyer de nouveau sur la touche de réinitialisation. APPLICATIONS PRATIQUES
AVERTISSEMENT : *Pour éviter tout risque de blessure, ne jamais retirer ni installer la pièce sur

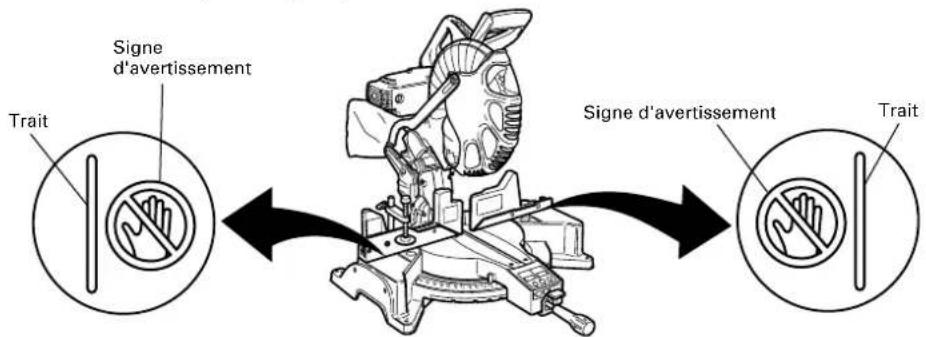

la table pendant que l’outil fonctionne. *Ne jamais amener les membres à l’intérieur de la ligne à côté du signe d’avertissement pendant que l’outil fonctionne. Cela pourrait être dangereux (voir Fig. 23). Signe d'avertissementTraitTraitSigne d'avertissement Fig. 23
1. Fonctionnement de l’interrupteur
Trou Interrupteur à gâchette Tirer sur la gâchette pour activer l'interrupteur, et la relâcher pour couper l'interrupteur. Après avoir relâché la gâchette, vérifier qu'elle est bien revenue complètement en arrière et que l'interrupteur est éteint. Fig. 24
AVERTISSEMENT : Ceci empêchera toute mise en marche accidentelle de l’outil électrique ou
toute utilisation par une personne non qualifiée (en particulier les enfants). Pour éviter tout fonctionnement non autorisé de l’outil, mettre un cadenas dans l’orifice de l’interrupteur à gâchette. Avec la poignée latérale desserrée, faire bouger la plaque tournante vers la gauche et la droite, puis la fixer dans la bonne position. Fig. 22-b43 Français
2. Utilisation de l’ensemble d’étau (Accessoire standard)
Support de visBoutonPlaque d’étauPièceBouton à ailettesde 6mm (A)Arbre d'étauGardeBouton à ailettes de 6mm (B) (1) L’ensemble d’étau se monte soit sur la garde gauche (garde (B)), soit sur la garde droite (garde (A)), en desserrant le boulon à ailettes de 6mm. (2) Le support de vis se relève ou s’abaisse en fonction de la hauteur de la pièce en desserrant le boulon à ailettes de 6mm (B). Après le réglage, resserrer fermement le boulon à ailettes de 6mm (B) et fixer le support de vis. (3) Tourner le bouton supérieur et fixer solidement la pièce en place (Fig. 25). Fig. 25
AVERTISSEMENT :Toujours utiliser un dispositif de fixation ou l’étau pour fixer solidement la
pièce à la garde ; sinon, la pièce risque d’être éjectée de la table et de blesser quelqu’un. ATTENTION : Toujours vérifier que la tête du moteur (voir Fig. 1) n’entre pas en contact avec l’ensemble d’étau quand on l’abaisse pour la coupe. Si ce risque existe, desserrer légèrement le bouton à ailettes de 6mm et déplacer l’ensemble d’étau jusqu’à un point où il n’entrera pas en contact avec la lame.

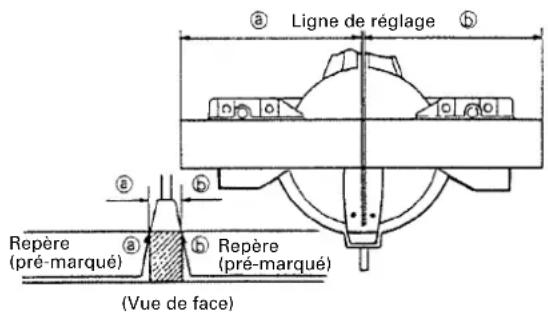

Ligne de réglage(Vue de face)Repère (pré-marqué)Repère (pré-marqué) Fig. 26 (1) Comme indiqué à la Fig. 26, la largeur de la lame est la largeur de coupe. En conséquence, glisser la pièce vers la droite (vue de la position de l’opérateur) pour obtenir la longueur b, et sur la gauche pour obtenir la longueur
Si le marqueur laser est utilisé, aligner la ligne laser sur le côté gauche de la lame de scie, puis aligner la ligne tracée à l'encre sur la ligne laser. (2) Quand la lame a atteint sa vitesse maximale, abaisser doucement la poignée jusqu’à ce que la lame approche de la pièce. (3) Quand la lame touche la pièce, appuyer progressivement sur la poignée pour couper la pièce. (4) Quand la pièce est coupée à la longueur voulue, mettre l’outil électrique hors tension et attendre que la lame soit complètement arrêtée avant de relever la poignée en position complètement rentrée.
AVERTISSEMENT :* Vérifier que l’interrupteur à gâchette est coupé (OFF) et que la fiche
d’alimentation est débranchée de la prise secteur quand on ne se sert pas de l’outil.
- Lorsqu’on coupe la pièce, éviter de couper un tronçon plus mince que l’écart entre le bord de coupe et la lame de scie. Sinon, le tronçon coupé risque de pénétrer entre le bord de coupe et la lame de scie et de s’éparpiller, provoquant des blessures. ATTENTION : * Une pression accrue sur la poignée n’augmentera pas la vitesse de coupe. Au contraire, une pression excessive risque de surcharger le moteur et/ou de réduire le rendement.
- Si l’on appuie sur la poignée avec une force excessive ou avec une force latérale, la lame de scie risque de vibrer pendant l’opération de coupe et de laisser des marques de coupe sur la pièce, ce qui réduira la qualité de la coupe. En conséquence, appuyer doucement et délicatement sur la poignée.44 Français
4. Procédure de coupe d’onglet
Echelle d’ongletTourner la plaque tournanteDesserrerPoignée latéraleSerrerPousserLevierIndicateur (pour échelle d’onglet)Plaque tornanteFig. 27 (1) Desserrer la poignée latérale et appuyer sur le levier pour les butées d'angle. Cela fait, régler la plaque tournante jusqu'à ce que l'indicateur soit aligné avec le réglage désiré sur l'échelle de coupe d'onglet (Fig. 27). (2) Resserrer la poignée latérale pour fixer la plaque tournante à la position voulue. REMARQUE :*Des crans positifs sont prévus à droite et à gauche du réglage central de 0°, à 15°, 22.5°, 31.6° et 45°. Vérifier que l’échelle d’onglet et l’extrémité de l’indicateur sont alignés correctement. Utiliser la position d’arrêt positive pour les opérations d’étalonnage. *Le fonctionnement de la scie avec l’échelle d’onglet et l’indicateur non alignés, ou avec la poignée latérale insuffisamment serrée, donnera une mauvaise précision. ATTENTION: Ne jamais retirer la poignée latérale d’onglet; il serait dangereux d’utiliser l’outil sans elle. Pour éviter tout risque d’accident ou de blessure, toujours serrer la poignée de coupe d’onglet à fond.
5. Procédure de coupe de biseau
Indicateur (pour échelle de biseau)Indicateur (pour échelle de biseau vers la droite)Levier de serrageSerrerGoupille de réglageTirerDesserrer (1) Desserrer le levier de serrage et incliner la lame vers la gauche ou vers la droite. Quand on incline la tête du moteur vers la droite, tirer la groupille de réglage vers l’arrière. (2) Régler l’angle de biseau à l’angle voulu tout en regardant l’échelle d’angle de biseau et l’indicateur, puis fixer le levier de serrage. Fig. 28 ATTENTION: Quand on fixe la pièce sur le côté gauche ou droit de la lame, la section tronçonnée courte vient reposer sur le côté droit ou gauche de la lame. Toujours couper l’alimentation et attendre que la lame se soit complètement arrêtée avant de relever la poignée de la pièce. Si on relève la poignée alors que la lame tourne toujours, la section tronçonnée se coincera contre la lame et des fragments s’éparpilleront, ce qui serait dangereux. Si l’on interrompt la coupe de biseau à mi-chemin, recommencer la coupe après avoir ramené la tête du moteur à sa position d’origine. Si l’on commence à mi-chemin sans avoir ramené la tête, le protection intérieure se coincera dans l’encoche de coupe de la pièce et il touchera la lame.

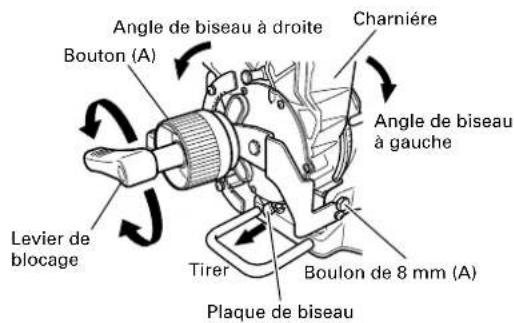

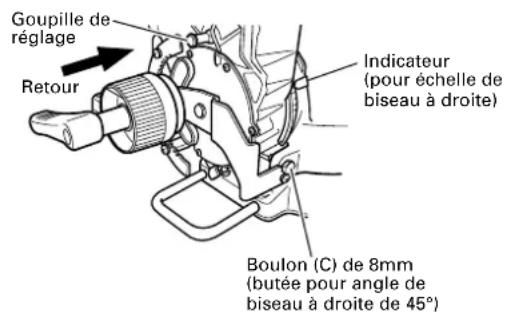

6. Réglage fin de l’angle de biseau
PoignéeBouton (A)Levier de blocage Fig. 29 Boulon de 8mm (B)Levier de blocageBouton (A)CharniéreBoulon de 8 mm (A)Plaque de biseauAngle de biseau à droite Angle de biseau à gaucheTirer Fig. 3045 Français (1) Saisir la poignée sur la tête du moteur et la disposer à l’angle de biseau affiché. Serrer provisoirement le levier de blocage. ATTENTION: Si l’on ne serre pas assez, la tête du moteur risque de bouger ou de glisser subitement et de provoquer des blessures. Bien serrer la section de la tête du moteur de façon qu’elle ne bouge pas. (2) Effectuer les réglages fins de l’angle de biseau en saisissant la poignée et en déplaçant le bouton (A). REMARQUE: Tourner le bouton (A) dans le sens des aiguilles d’une montre pour effectuer les réglages fins de l’élément principal vers la gauche (vue de devant). Tourner le bouton (A) dans le sens inverse des aiguilles d’une montre pour effectuer les réglages fins de l’élément principal vers la droite (vue de devant). Pour effectuer une coupe oblique de 48° vers la gauche ou la droite, tirer le vernier d’angle vers l’arrière jusqu’à ce que la charnière touche au boulon de 8 mm (A) ou (B), puis couper en diagonale vers la gauche ou la droite. Le réglage d’une coupe oblique de 48° vers la gauche ou la droite n’est pas difficile. (3) Une fois l’angle réglé, serrer le levier de blocage et bloquer la tête du moteur. ATTENTION: Toujours vérifier que le levier de blocage est serré et que la tête du moteur est bloquée. Si l’on effectue une coupe à angle sans bloquer la tête du moteur, elle risque de bouger de façon imprévue et de provoquer des blessures.
7. Procédure de coupe mixte
Pour effectuer une coupe mixte, suivre les instructions de 4 et 5 ci-dessus. Pour obtenir les dimensions de coupe mixte maximales, voir le tableau des “SPÉCIFICATIONS”, page 34. ATTENTION: Toujours fixer la pièce par le côté gauche pour une coupe mixte. Ne jamais faire tourner la table vers la droite pour une coupe mixte car la lame de scie entrerait en contact avec le crampon ou l’étau qui fixent la pièce, ce qui pourrait provoquer des blessures ou des dommages.

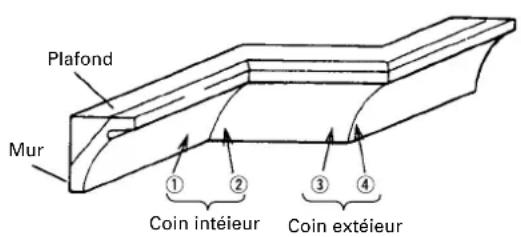

8. Procédures de coupe de corniche complexe
La Fig. 31 montre deux types de corniche complexe courants ayant des angles de 38° et de 45°. Pour les montures de corniche complexe, voir la Fig. 32. B Surface inférieure A Surface supérieure Plafond Mur Plafond Mur Coin intéieur Coin extéieur Fig. 31 Fig. 32 Le tableau ci-dessous montre les réglages d’angle d’onglet et d’angle de biseau qui conviennent le mieux pour les deux types de corniche complexe. REMARQUE : A des fins de commodité, des crans positifs sont prévus à la fois pour les positions de réglage d’onglet (31.6° à gauche et à droite). Réglage d’une coupe d’onglet Si la plaque tournante est réglée sur l’un des angles décrits, déplacer la poignée latérale de réglage de la plaque tournante légèrement vers la droite ou vers la gauche pour stabiliser la position et aligner correctement l’échelle d’onglet et l’extrémité de l’indicateur avant de commencer le travail. Réglage d’une coupe de biseau Déplacer la poignée de la section en biseau vers la gauche et s'assurer que la position est stable et que l'échelle d'angle de biseau et l'extrémité de l'indicateur sont soigneusement alignés. Cela fait, serrer le levier de verrouillage.46 Français (1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 32 (voir Fig. 33 ; incliner la tête vers la gauche) : 1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
- Pour des corniches complexes de type 45° : 35.3° (repère )
- Pour des corniches complexes de type 38° : 31.6° (repère ) 2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
- Pour des corniches complexes de type 45° : 30° (repère )
- Pour des corniches complexes de type 38° : 33.9° (repère ) 3 Disposer la corniche complexe de façon que la surface inférieure (A sur la Fig. 31) touche la garde comme indiqué à la Fig. 35. (2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 32 (voir Fig. 34 ; incliner la tête vers la gauche) : 1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
- Pour des corniches complexes de type 45° : 35.3° (repère )
- Pour des corniches complexes de type 38° : 31.6° (repère ) 2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
- Pour des corniches complexes de type 45° : 30° (repère )
- Pour des corniches complexes de type 38° : 33.9° (repère ) 3 Disposer la corniche complexe de façon que la surface supérieure (B sur la Fig. 31) touche la garde comme indiqué à la Fig. 36. ATTENTION: Retirer la garde secondaire (C) au préalable lors d’une coupe oblique à gauche. (Fig. 33 et 34.) Echelle d’angle de biseauGarde secondaire (C) Echelle d’angle d’onglet Tête Plaque tournanteSocleGarde (A) Tête Echelle d’angle de biseauGarde secondaire (C) SocleGarde (B)Plaque tournanteEchelle d’angle d’onglet Fig. 33 Fig. 34 GardeTable du socle Garde Table du socle Fig. 35 Fig. 36 Pour découper une corniche complexe aux positions 1 et 4 de la Fig. 32 Pour découper une corniche complexe aux positions
de la Fig. 32 Réglage d’angle d’onglet 35.3° vers la droite (repère ) 31.6° vers la droite (repère ) Réglage d’angle d’onglet 35.3° vers la gauche (repère ) 31.6° vers la gauche (repère ) Réglage d’angle de biseau 30° vers la gauche (repère ) 33.9° vers la gauche (repère ) Réglage d’angle de biseau 30° vers la gauche (repère ) 33.9° vers la gauche (repère ) Type de corniche complexe Type 45° Type 38°47 Français (1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 32 (voir Fig. 37 ; incliner la tête vers la droite): 1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit:
- Pour des corniches complexes de type 45°: 35.3° (repère )
- Pour des corniches complexes de type 38°: 31.6° (repère ) 2 Incliner la tête vers la droite et régler l’angle de biseau comme suit:
- Pour des corniches complexes de type 45°: 30° (repère )
- Pour des corniches complexes de type 38°: 33.9° (repère ) 3 Disposer la corniche complexe de façon que la surface inférieure (B sur la Fig. 31) touche la garde comme indiqué à la Fig. 39. (2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 32 (voir Fig. 38 ; incliner la tête vers la droite): 1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit:
- Pour des corniches complexes de type 45°: 35.3° (repère )
- Pour des corniches complexes de type 38°: 31.6° (repère ) 2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit:
- Pour des corniches complexes de type 45°: 30° (repère )
- Pour des corniches complexes de type 38°: 33.9° (repère ) 3 Disposer la corniche complexe de façon que la surface supérieure (A sur la Fig. 31) touche la garde comme indiqué à la Fig. 40. Echelle d’angle de biseau Tête Echelle d’angle Plaque SocleGarde (A)Echelle d’angle de biseau Tête Echelle d’angle d’ongletBoutonSocleGarde (B)

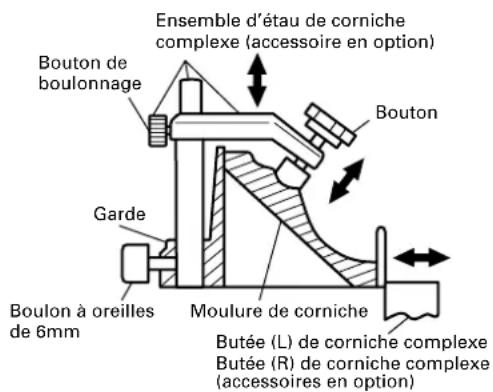

Fig. 39 Fig. 40 Méthode de coupe des moulures de corniche sans inclinaison de la lame de scie (1) Les butées (L) et (R) de corniche complexe permettent des coupes plus faciles de corniches complexes sans inclinaison de la lame de scie. Les installer sur la base, de chaque côté, comme le montre la Fig. 41-a. Après les avpir introduuits, serrer le boulon à oreilles de 6mm sur les butées de corniche complexe. [Accessoires en option utilisés]
- Ensemble d’étau de corniche complexe (comprend la butée de corniche complexe (L))
- Butée de corniche complexe (L)
- Butée de corniche complexe (R) Ensemble d’étau de corniche complexe (accessoire en option)Boulon à oreilles de 6mm Boulon à oreilles de 6mmButée (L) de corniche complexe (accessoire en Butée (R) de corniche complexe (accessoire en option)Boulon à oreilles de 6mm Fig. 41-a48 Français (2) L’étau (B) de corniche complexe (accessoire en option) peut être monté soit sur la garde gauche (Garde (B)), soit sur la garde droite (Garde (A)). Il peut s’adapter à l’inclinaison de la corniche complexe et peut être appuyé vers le bas. Tourner le bouton supérieur, autant que nécessaire, pour fixer soigneusement la moulure de corniche en position. Pour lever ou abaisser l'ensemble d'étau, desserrer tout d'abord le boulon de bouton de 6mm. Après réglage de la hauteur, serrer soigneusement le boulon à oreilles de 6mm puis tourner le bouton supérieur, autant que nécessaire, pour fixer soigneusement la moulure de corniche en position (se reporter à la Fig. 41-b). Butée (L) de corniche complexe Butée (R) de corniche complexe (accessoires en option)Moulure de cornicheBoulon à oreilles de 6mmGardeBoutonBouton de boulonnageEnsemble d’étau de corniche complexe (accessoire en option) Fig. 41-b
AVERTISSEMENT : Maintenir ou serrer dans un étau la moulure de corniche contre la garde;
dans le cas contraire, la moulure de corniche peut être projetée hors de la table et provoquer une blessare corporelle. Ne pas faire de coupe en biseau. L'outil ou la lame de scie peuvent venir en contact avec la garde secondaire, ce qui peut provoquer une blessure. ATTENTION : Toujours s’assurer que la tête (se reporter à la Fig. 1) ne vient pas en contact avec l’ensemble d’étau de corniche complexe quand il est abaissé pour la coupe. S’il y a un risque quelconque qu’il en soit ainsi, desserrer le bouton de boulonnage de 6mm et déplacer l’ensemble d’étau de corniche complexe de telle manière qu’il ne puisse pas y avoir de contact avec la lame de scie. Positionner la corniche complexe de manière que le BORD DE CONTACT DE MUR soit contre la garde de guidage et que le BORD DE CONTACT DE PLAFOND soit contre les butées d corniche complexe, comme le montre la Fig. 41-b. Régler les butées de corniche complexe en fonction de la taille de la corniche complexe. Serrer le boulon à oreilles de 6mm pour maintenir les butées de corniche complexe.

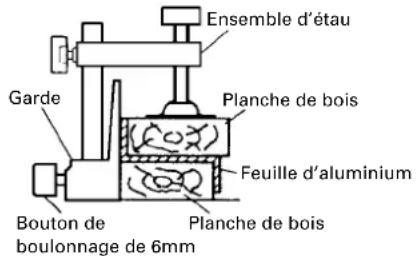

9. Coupe de matériaux qui se déforment facilement, par exemple une feuille d’aluminium
Les matériaux comme l’aluminium en feuille se déforment facilement quand ils sont serrés trop fort dans un étau. Cela ne permettra pas une bonne coupe et risque de provoquer une surcharge du moteur. Pour couper ce genre de matériaux, utiliser une planche de bois pour protéger la pièce comme indiqué à la Fig. 42-a. Placer la planche de bois près de la section de coupe. Pour couper de l’aluminium, enduire la lame d’une huile de coupe (non-combustible) pour obtenir une coupe régulière et un bon fini. En outre, dans le cas d'un pièce en U, utiliser un morceau de bois comme le montre la Fig. 42-b pour réaliser la stabilité dans le sens latéral, le fixer près de la coupe de la pièce et le serrer en utilisant l'étau et un serre-joint disponible sur le marché. Ensemble d’étau Planche de bois Feuille d’aluminium Planche de bois Bouton de boulonnage de 6mm Garde Ensemble d’étauCarterPlanche de boisFeuille d’aluminiumPlanche de boisGarde Fig. 42-a Fig. 42-b49 Français
10. Utilisation du sac à copeaux (Accessoire standard)
(1) Si le sac à copeaux est plein, les copeaux sortent du sac quand la lame tourne. Vérifier le sac à copeaux périodiquement et le vider avant qu’il ne soit plein. (2) Lors d’une coupe de biseau ou d’une coupe mixte, fixer le sac à copeaux à angle droit sur la surface du socle comme indiqué à la Fig. 43. Sac à copeauxConduitAngle droitSocle Fig. 43 ATTENTION : Vider le sac à copeaux fréquemment pour éviter que le conduit et le carter de sécurité ne soient bouchés. Les copeaux s’accumulent plus rapidement lors d’une coupe de biseau.
INSTALLATION ET RETRAIT DE LA LAME
AVERTISSEMENT : *Pour éviter tout risque d’accident ou de blessure, toujours couper l’interrupteur
à gâchette et débrancher la fiche de la prise secteur avant de retirer ou d’installer la lame. Si l'on effectue le travail de coupe alors que le boulon n'est pas suffisamment serré, le boulon risque de se défaire, la lame de se détacher, et la protection inférieure d'être endommagée, ce qui peut provoquer des blessures. Par ailleurs, s'assurer que les boulons sont convenablement serrés avant de brancher la fiche du cordon d'alimentation sur une prise secteur. *Si les boulons sont posés ou déposés en utilisant un outil autre que la clé à douille de 10mm (accessoire standard), le serrage peut être excessif ou insuffisant et cela peut provoquer une blessure.
1. Installation de la lame (Fig. 44-a, Fig. 44-b, Fig. 44-c et Fig. 44-d)
(1) Tourner la protection inférieure (plastique) sur le dessus. (2) Utiliser le tournevis pour desserrer la vis de 5mm qui fixe le carter d'axe, puis retirer le carter d'axe. (3) Engager le verrou d'axe et desserrer le boulon de 10mm avec une clé à tube de 17mm (accessoire standard). Le boulon ayant un filetage à gauche, le tourner vers la droite pour le desserrer, comme indiqué à la Fig. 44-c. REMARQUE : Si le verrou d'axe ne peut pas facilement être engagé pour verrouiller l'axe, tourner le boulon de 10mm avec une clé à tube de 17mm (accessoire standard) tout en appliquant une pression sur le verrou d'axe. L’axe de la lame est verrouillé quand le verrou d’axe est enfoncé. (4) Retirer le boulon de 10mm et la rondelle (B). Vis à métaux de 5 mmCarter d’axeVerrou d’axe Fig. 44-a Fig. 44-b50 Français (5) Soulever la protection inférieure et monter la lame de scie.
AVERTISSEMENT : Lors du montage de la lame de scie, s'assurer que la marque de sens de
rotation sur la lame de scie et le sens de rotation sur le carter d'engrenage (se reporter à la Fig. 1) sont les mêmes. (6) Nettoyer soigneusement la rondelle (A), (B) et le boulon de 10 mm et les installer sur l'axe de la lame de scie. Clé à douille de 17mm Boulon de 10 mmRondelle (B) Lame Boulon de 10mmRondelle (B)Rondelle (A)21/32” (17mm)1” (25.4mm) Fig. 44-c Fig. 44-d (7) Appuyer sur le verrou d’axe et serrer le boulon de 10 mm en le tournant vers la gauche à l’aide de la clé fournie comme accessoire standard (clé à douille de 17mm), comme indiqué à la Fig. 44-c. ATTENTION : *Vérifier que le verrou d’axe est revenu en position rentrée après le retrait ou l’installation de la lame. *Serrer le boulon de 10 mm de façon qu’il ne se desserre pas pendant le fonctionnement. Vérifier que le boulon de 10 mm est solidement vissé avant de mettre l’outil électrique en marche.
2. Retrait de la lame
Démonter la lame en procédant dans l’ordre inverse de l’installation décrite au paragraphe 1 ci-dessus. La lame s’enlève facilement si le carter de sécurité est relevé. ATTENTION : Ne jamais tenter d’installer des lames de scie de plus de 12” (305mm) de diamètre. Toujours installer des lames de scie d’un diamètre égal ou inférieur à 12” (305mm).
ENTRETIEN ET INSPECTION
AVERTISSEMENT : Pour éviter tout risque d’accident ou de blessure, toujours vérifier que
l’interrupteur à gâchette est coupé et que la fiche d’alimentation est débranchée de la prise secteur avant d’entretenir ou d’inspecter l’outil.
1. Inspection de la lame
Toujours remplacer la lame dès qu’elle présente des signes d’usure ou de dommage. Une lame endommagée risque de provoquer des blessures, et une lame usée peut réduire le rendement et provoquer une surcharge du moteur. ATTENTION : Ne jamais utiliser de lame émoussée. Si la lame est émoussée, sa résistance à la pression de la main appliquée par la poignée de l’outil a tendance à augmenter, ce qui rend le fonctionnement de l’outil électrique peu sûr.

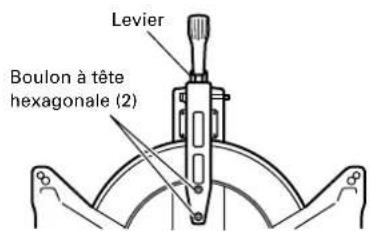

2. Inspection du levier
Si les boulons à tête hexagonale (2) sont lâches, aligner les côtés de la garde et de la lame de scie avec l'équerre en acier. Après avoir réglé la lame de scie et la garde sur un angle de quatre-vingt-dix degrés, serrer les boulons à tête hexagonale (2) qui fixent le levier. LevierBoulon à têtehexagonale (2) Lame GardeEquerre en acier Fig. 45-a Fig. 45-b51 Français
3. Inspecter les balais carbone (Fig. 46 et Fig. 47)
Les balais carbone du moteur sont des pièces consommables. Si les balais en carbone sont usés, le moteur risque d’avoir des anomalies. En conséquence, inspecter périodiquement les balais en carbone et les remplacer lorsqu’ils ont atteint la limite d’usure comme indiqué à la Fig. 46. Par ailleurs, maintenir les balais carbone propres de façon qu’ils glissent régulièrement dans les porte-balai. Les balais carbone sont faciles à retirer ; pour cela, retirer les têtes porte-balai (voir Fig. 47) avec un tournevis à tête plate (signe moins). Limite d’usure Le No. 38 représente les deux derniers chiffres du no. de code des balais carbone. 11/16” (17mm) 1/4” (6mm)
Fente de tournevisTête porte-balai Fig. 46 Fig. 47
4. A propos de l'entretien du moteur (se reporter à la Fig. 1)
L'enroulement du moteur est le coeur de cet outil. Veiller tout particulièrement à ne pas endommager l'enroulement en l'exposant à l'huile ou à l'eau. REMARQUE : L'accumulation de poussières dans le moteur peut entraîner une anomalie de fonctionnement. Après avoir fait tourner le moteur pendant 50 heures environ, le laisser tourner à vide et souffler de l'air sec dans le perçage à l'arrière du moteur. Cette action a pour effet de débarrasser le moteur des poussières et saletés.
5. Inspection des vis
Inspecter régulièrement chaque composant de l’outil électrique pour voir s’il n’est pas lâche. Resserrer les vis des pièces lâches.
AVERTISSEMENT : Pour éviter tout risque de blessure, ne jamais faire fonctionner l’outil
électrique si certains de ses composants sont lâches.
6. Inspection du bon fonctionnement de la protection inférieure
Avant chaque utilisation, faire un essai de la protection inférieure (voir Fig. 7) pour s'assurer qu'elle est en bon état et qu'elle se déplace en douceur. Ne jamais utiliser l'outil si la protection inférieure ne fonctionne pas correctement et qu'elle n'est pas en bon état mécanique.
Quand le travail est terminé, vérifier que l’on a bien effectué toutes les opérations suivantes : (1) Interrupteur à gâchette en position OFF, (2) Fiche d’alimentation débranchée de la prise secteur, (3) Pour éviter tout fonctionnement non autorisé de l’outil, mettre un cadenas dans l’orifice de l’interrupteur à gâchette. Si l’on ne prévoit pas de se servir de l’outil, le ranger dans un lieu sec et hors de portée des enfants.
8. Remplacement de la poly-courroie en V
Poly-courroie en VPoulie (B)Poulie (A) La puissance du moteur est transmisée la lame de scie par une courroie Poly-V. Si la courroie Poly-V est cassée ou endommagée, retirer le carter de poulie en desserrant les trois vis de 5 mm (se reporter à la Fig. 2) et remplacer la courroie endommagée par une courroie neuve. Pour faire passer la courroie sur les poulies, enfiler tout d’abord 2 ou 3 dents de la poly-courroie en V dans les encoches de la poulie (A) et de la poulie (B). Puis, tournant la poulie (A), et la poulie (B), raccorder les dents de la courroie aux poulies. Fig. 4852 Français
Graisser les surfaces de glissement suivantes une fois par mois pour maintenir l’outil électrique en bon état de marche pendant longtemps (voir Fig. 1 et Fig. 2). Il est recommandé d’utiliser une huile de machine. Points de graissage :
- Section rotative de la charnière
- Section rotative de l’ensemble d’étau
Retirer périodiquement les copeaux et autres déchets de la surface de l'outil électrique, en particulier par l'intérieur de la protection inférieure, avec un chiffon humecté de savon. Si la ligne laser devient invisible en raison des copeaux et autres débris adhérant à la fenêtre de la section d'émission du marqueur laser, essuyer et nettoyer la fenêtre avec un chiffon sec ou un chiffon doux humecté d'une solution d'eau savonneuse, etc.
SERVICE APRÈS-VENTE ET RÉPARATIONS
Tous les outils électriques de qualité finissent un jour par avoir besoin de réparations ou de remplacement de pièces sous l’effet d’une usure normale. Pour garantir que seules des pièces de rechange agréées seront utilisées et que le système de double isolation sera protégé, il faudra confier toutes les opérations d’entretien (autres que l’entretien de routine) exclusivement à un SERVICE APRES-VENTE D’OUTILS ELECTRIQUES HITACHI AGREE. REMARQUE : Les spécifications sont sujettes à modification sans obligations de la part d’HITACHI.53 Español
