Type de produit	Décapeur thermique (pistolet à air chaud)
Marque	Hitachi
Modèle	RH650V
Puissance	1500 W
Tension d'alimentation	120 V, 60 Hz, courant monophasé
Plage de température	50 °C à 650 °C (120 °F à 1200 °F) par incréments de 10 °C (20 °F)
Débit d'air	5 niveaux réglables (0,25 à 0,5 m³/min)
Poids	0,79 kg (1,7 lb)
Type de moteur	Moteur à courant continu
Classe de protection	Double isolation (classe II)
Fonctions principales	Décapage de peinture, ramollissement de colle, emballage thermorétractable, formage de tuyaux, dégivrage, soudage plastique, brasage, désinfection
Accessoires fournis	Buse ronde, buse plate, buse surface incurvée, buse protection verre, racloir avec poignée, étui de rangement
Affichage de température	Numérique, indique la température réglée et la température du souffle
Interrupteur	Positions [0] (arrêt), [1] (température fixe 50°C), [2] (température variable 50-650°C)
Réglage de la température	Boutons + et - par incréments de 10°C (20°F)
Réglage du débit d'air	Boutons + et - pour 5 niveaux
Utilisation en position verticale	Possible, avec repose sur surface stable (Fig. 4)
Longueur du cordon	Non spécifiée, mais utiliser une rallonge adaptée
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et savon; ne pas utiliser de solvants. Garder les fentes d'aération propres.
Sécurité	Ne pas utiliser en milieu humide ou inflammable; porter des gants et lunettes; éviter de toucher la buse chaude; double isolation; fiche polarisée.
Pièces détachées et réparabilité	Utiliser exclusivement des pièces de rechange Hitachi; réparations par centre agréé uniquement.

FOIRE AUX QUESTIONS - RH650V HITACHI

Comment régler la température sur le déCAPeur thermique Hitachi RH650V ?

Mettez l'interrupteur en position [2] pour pouvoir ajuster la température. Utilisez les boutons + et - pour augmenter ou diminuer la température par incréments de 10°C. La température s'affiche numériquement. En position [1], la température est fixée à 50°C (refroidissement).

Quels accessoires sont inclus avec le pistolet à air chaud RH650V ?

L'appareil est livré avec une buse ronde, une buse plate, une buse à surface incurvée, une buse de protection en verre, un racloir avec poignée et un étui de rangement.

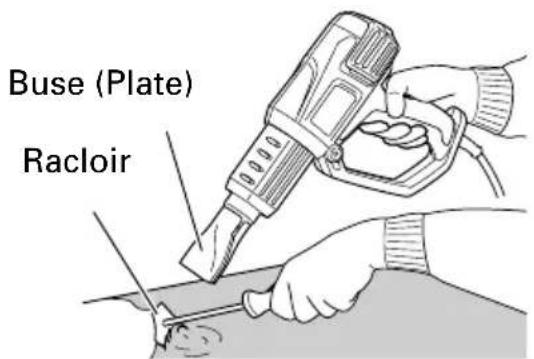

Comment utiliser le déCAPeur thermique pour décaper de la peinture ?

Utilisez une buse plate ou ronde. Chauffez la peinture en maintenant une distance de sécurité (au moins 5 cm) jusqu'à ce qu'elle ramollisse, puis retirez-la avec le racloir. Attention à ne pas surchauffer, car la peinture brûlée devient plus difficile à enlever.

Quelles sont les précautions de sécurité importantes pour ce déCAPeur ?

Ne jamais utiliser dans un environnement humide ou près de substances inflammables. Portez des gants et des lunettes de protection. Ne touchez pas la buse pendant ou après usage (elle reste chaude). Assurez une bonne ventilation lors du décapage de peinture au plomb. Débranchez toujours l'outil avant entretien.

Puis-je utiliser le RH650V pour dégivrer des canalisations ?

Oui, avec la buse à surface incurvée. Chauffez la zone gelée en partant des extrémités vers le centre. Attention à ne pas confondre avec des tubes en verre et ne pas chauffer trop longtemps pour éviter d'endommager les canalisations.

Comment remplacer la buse du pistolet à air chaud ?

Laissez d'abord l'appareil refroidir complètement. Ensuite, retirez la buse chaude avec précaution (portez des gants). Insérez fermement la nouvelle buse jusqu'à la butée. Assurez-vous d'utiliser une buse adaptée au travail.

Que faire si l'outil ne chauffe plus ou fonctionne anormalement ?

Vérifiez que l'interrupteur est en position [2] et que la température est réglée correctement. Si le problème persiste (vibrations, bruits anormaux), arrêtez immédiatement l'utilisation et contactez un centre de service Hitachi agréé.

Le RH650V peut-il être utilisé comme sèche-cheveux ?

Non, formellement interdit. Ne dirigez jamais le souffle d'air chaud vers des personnes ou des animaux. L'appareil atteint des températures très élevées dangereuses pour la peau et les cheveux.

Comment nettoyer et entretenir le déCAPeur thermique ?

Débranchez toujours l'outil avant nettoyage. Utilisez un chiffon doux légèrement imbibé de solution savonneuse pour l'extérieur. Ne jamais utiliser de solvants. Gardez les fentes d'aération propres. Faites inspecter l'outil régulièrement par un centre agréé.

Quelle est la garantie du déCAPeur Hitachi RH650V ?

L'appareil est couvert par une garantie conforme aux conditions indiquées dans le manuel, à compter de la date d'achat (justificatif requis). Les réparations ou remplacements sont effectués par les centres agréés Hitachi.

MODE D'EMPLOI RH650V HITACHI

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!
Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de dire et de comprendre ce mode d'emploi avant d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs avant qu'ils utilisent l'outil motorisé.

AVANT L'UTILISATION 20

FONCTIONS DE BASE 21

ETUDE DE CAS 23

ENTRETIEN ET INSPECTION 25

ACCESSIONS 26

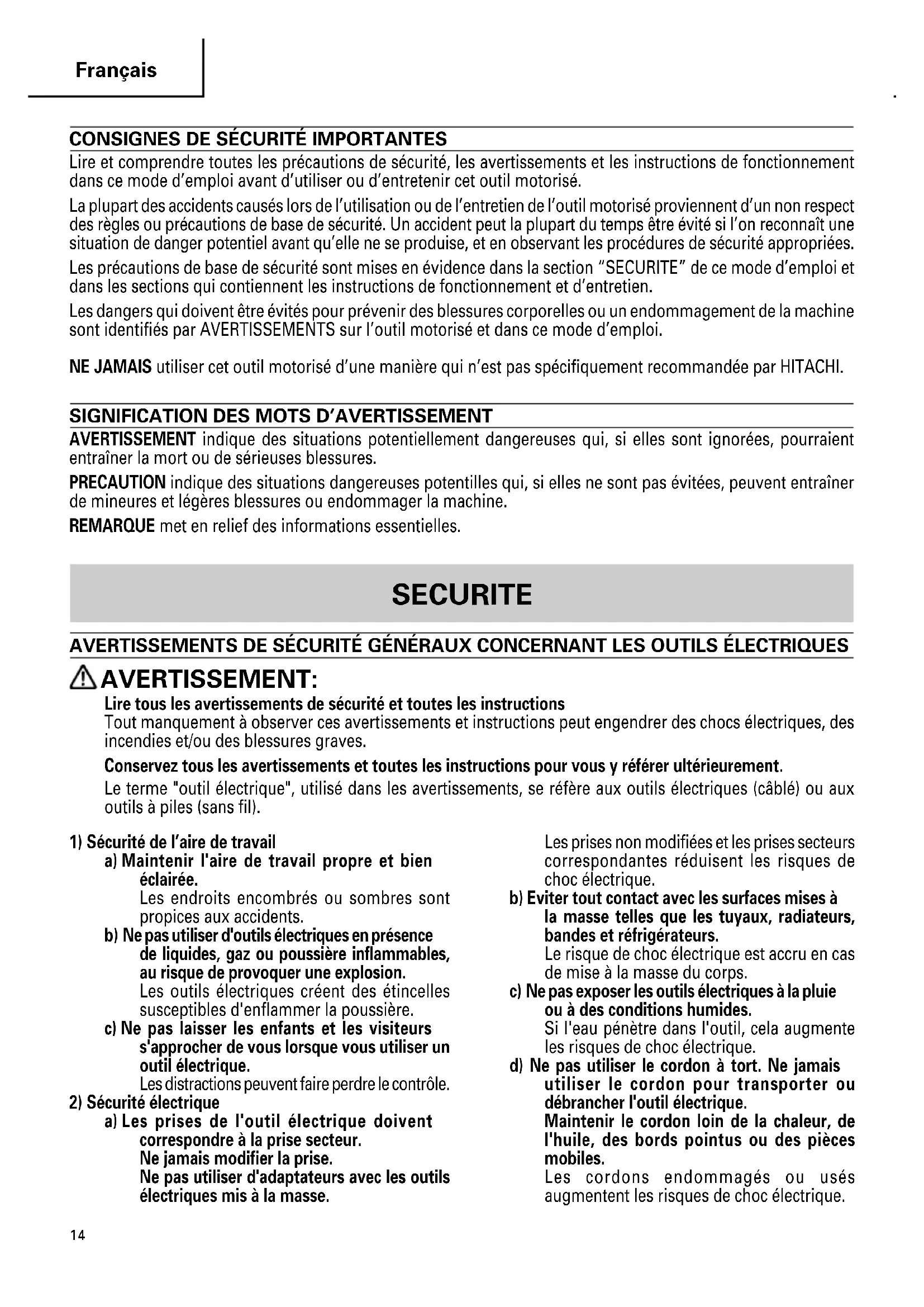

Lire et comprendre toutes les précautions de sécurité, les averissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règes ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnait une situation de danger potentiel avant qu'elle ne se produit, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifique recommendée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignores, pourraient entrainer la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entrainer de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

AVERTISSEMENTS DE SECURITE GENÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT:

Lire tous les averissements de sécurité et toutes les instructions

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Conserve tous les avertissements et toutes les instructions pour vous y reférer ulterieurement.

Le terme "outil électrique", utilisé dans les avertissements, se refère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l'air de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombles so propices aux accidents.

b) Ne pas utiliser d'outils electriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils electriques créé des étincelles susceptibles d'enflammer la poussière.

c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de chic électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigerateurs. Le risque de chic électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils electriques à la pluie ou à des conditions humides. Si l'eau pénétre dans l'outil, cela augmente les risques de chic electrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pieces mobiles.

Les cordons endommages ou usés augmentent les risques de chic électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de chic electrique.
f) Si vous doivent utiliser un outil électricque dans un endroit humide, utiliser une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de chic électricque.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil electrique. Ne pas utiliser d'outil electrique si vous estes sous l'influence de drogues, d'alcool ou de medicaments. Pendant l'utilisation d'outils electrique, un instant d'inattention peut entrainer des blessures graves.
b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.
c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entrainer des accidents.
d) Retirer toute clé de sécurité ou clé avant demettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.
e) Ne pas trop se pencher. Toujours garder uneonne assise et un bon equilibre pendant letravail. Cela permet un meilleur contrôle de l'outilelectrique dans des situations imprevisibles.
f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pieces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pieces mobiles.
g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil electrique. Utiliser l'outil electrique adapté à vos travaux. Le bon outil electrique fera le travail mistrs et en toute sécurité au régime pour lequel il a ete concu.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôle par l'interrupteur est dangereux et doit être réparé.
c) Débrancher la prise ou-retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.
d) Stockez les outils electriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil electrique. Les outils electriques sont dangereux entre les mains d'utilisateurs non habitités.
e) Entretenir les outils electriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pieces ou toute autre condition susceptible d'affector l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus.
f) Maintainir les outils coupants aiguises et propres. Des outils coupants bien entretenus avec des bords aiguises sont moins susceptibles de se coincer et plus simples à contrôler.
g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été concu est dangereuse.

5) Service

a) Faire entretenir l'outil electrique par un technicien habilité à l'aide de pieces de rechange identiques exclusivement. Cela garantira le maintain en la sécurité de l'outil electrique.

AVERTISSEMENTS DE SECURITE CONCERNANT LE DÉCAPEUR THERMIQUE

AVERTISSEMENT:

1. N'utilisez pas l'outil et ne touchez pas la prise d'alimentation avec les mains mouillées.

Le non-respect de cette précaution peut provoquer des chocs électriques.

1. Vérifiez toujours la zone de travail avant utilisation, et n'utilise pas l'outil si la sécurité n'est pas garantie.

Le non-respect de cette précaution peut provoquer l'allumage d'articles inflammables cachés dans ou derrière des zones invisibles (dans des armoires, plafonds, sous des planchers, des zones creuses).

1. N'utilizez pas l'outil à proximé de substances volatiles (diluant, gasoil, etc.)

Le non-respect de cette instruction peut provoquer un début d'incendie ou des explosions.

1. Ne vous tenez pas sous l'outil s'il est utilisé en hauteur.

De plus, n'accroche pas le cordon d'alimentation à n'importe quel objet que ce soit et ne tirez pas dessus.

Le non-respect de cette précaution peut provoquer des accidents.

1. Ne dirigez pas leSouffle d'air chaud directement vers des personnes ou des animaux. Ne vous penchez pas au-dessus de la buse pour regarder a l'intérieur. Enaucun cas,le déCAPEur ne doit être utilisé comme sèche-cheveux.

Le non-respect de cette instruction peut provoquer des accidents ou une blessure.

1. L'émission de gaz hautement toxiques est possible en cas d'utilisation sur du plastique, de la laque ou des matériaux similaires.

Vérifiez toujours que la zone de travail est parfaitement ventilée et portez un masque de protection contre la poussière.

1. Appliquez delicatement la chaleur tout en déplaçant le déCAPEur thermique vers le haut, le bas, la gauche et la droite.

En l'utilisant constamment au même point, vous risquez de provoquer un début d'incendie ou l'émission de fumée.

1. En cas de chute ou de chic accidentel, vérifie que l'outil n'est pas endommagé, fendu ou déformé. Les détiérations, la présence de fissures et les déformations peuvent entrainer une blessure.

2. Arrêtez immédiatement l'utilisation de l'outil s'il ne fonctionne pas correctement ou si vous remarquez des vibrations ou bruits anormaux. Contactez votre revendeur ou un centre de service après-vente Hitachi/agréé afin de faire contrôle et réparer l'outil.

Vous risquez de vous blesser si vous continue à l'utiliser.

1. Ne vous éloignez pas de l'appareil pendant qu'il est en marche. Le non-respect de cette précaution peut provoquer des accidents.

Avertissements de sécurité importants : Appareil@aquou pour uneutilisation en interieur uniquement

a) Les zones cachées comme derrière les murs, les plafonds, les planchers, les panneaux de coffrage et autres panneaux peuvent contérer des matériaux inflammables susceptibles d'être enflammés par le pistolet thermique lorsqu'on travaille dans ces emplacements. L'inflammation de ces matériaux peut ne pas se remarquer d'emblée et pourrait entraîner des dommages matériels et des blessures corporelles.

Lorsque vous travailliez dans ces emplacements, passez le pistolet thermique dans un mouvement de va-et-vient. Le fait de s'attarder ou de marquer un temps d'arrêt en un point donné peut provoquer l'inflammation du panneau ou du matériel siué derrière celui-ci.

b) CONSIGNES DE SECURITÉ IMPORTANTES.

Redoublez de précaution lors du décapage de la peinture. Les écalles, les résidus et les vapeurs de peinture peuvent contir du plomb, lequel est toxique. Toute peinture datant d'avant 1977 peut contir du plomb et la peinture appliquée avant 1950 dans les maisons d'habitation contient certainement du plomb. Une fois que le plomb s'est déposé sur les surfaces, il est possible d'en ingérer en portant la main à la bouche. L'exposition à une quantité même minime de plomb peut entraîner des léasons cérébrales et dommages du système nerveux irreversibles auxquels les enfants en bas âge et les bébés à naître sont particulièrement vulnérables.

Avant de commencer toute opération de décapage de peinture, il faut déterminer si la peinture que vous allez enlever contient du plomb. Vous pouvez confier cette tâche à votre service de santé local ou à un spécialiste qui utilise un analyseur de peinture pour vérifier le contenu en plomb de la peinture à enlever. LA PEINTURE À BASE DE PLOMB DOIT ÉTRE ENLEVEE UNIQUÉMENT PAR UN PROFESSIONNEL ET NE DOIT PAS ÉTRE ENLEVEE AU PISTOLET THERMIQUE.

Toute personne décapant de la peinture doit suivre les recommendations suivantes:

1) Déplacez la piece à découvert à l'extérieur. Si cela est impossible, aéréz constamment la zone de travail. Ouvrez les fenêtres et placez un ventilateur d'extraction sur l'une d'entre elles. Assurez-vous que le ventilateur déplace l'air de l'intérieur vers l'extérieur.

2) Enlevez ou couvrez les moquettes, tapis, meubles, vêtements, ustensiles de cuisine et conduites d'air.
3) Étendez des bâches sur la zone de travail afin de recueillir tout éclat ou écaille de peinture. Portez des vêtements de protection, comme des chemises de travail supplémentaires, combinaisons et casquettes.
4) Travailliez dans une piece à la fois. Mieux vaut enlever les meubles ou les placer au centre de la piece et les recouvrir. Les zones de travail doivent être coupées du reste du logement par des baches pendues sur les portes.
5) Aucun enfant, aucune femme enceinte ou potentiellement enceinte et aucune femme allaitant ne doit se trouver dans la zone de travail tant que le travail n'est pas fini et tout le nettoyage terminé.
6) Portez un masque respiratoire protecteur ou un masque respiratoire à filtrer à double protection (poussières et vapeurs) homologué par l'OSHA (Occupational Safety and Health Administration), le NIOSH (National Institute of Safety and Health) ou le Bureau of Mines américain.

Ces masques et filtres replacables s'obtiennent facilement dans les grandes quincailleries. Assurez-vous que le masque est à votre taille. La barbe et les poils du visage peuvent empêcher la bonne adhésion du masque.

Remplacez souvent les filtres. LES MASQUES JETABLES EN PAPIER NE SONT PAS SUFFISANTS.

7) Utilisez le pistolet thermique avec précaution. Le pistolet thermique doit toujours être en mouvement, car une chaleur excessive dégagera des vapeurs que l'opérateur pourrait respirer.
8) Éloignez la nourriture et les boissons de la zone de travail. Lavez-vous les mains, les bras et le visage, et rincez-vous la bouche avant de boire ou de manger. Ne fume pas, ne mâchez pas degomme, ni ne chiquez du tabac dans la zone de travail.
9) Nettoyez toute la peinture decapée et la poussière en passant la vadrouille humide sur le sol. Utilisez un chiffon humide pour nettoyer tous les murs, rebords et autre surface où la peinture ou la poussière se sont déposées. NE BALAYEZ PAS, N'EPOUSSETEZ PAS A SEC, NI NE PASSEZ L'ASPIRATEUR. Utilisez un détermagent riche en phosphate ou en phosphate de sodium pour laver et passer la vadrouille sur les surfaces.
10) A la fin de chaque seance de travail, mettez les éclats de peinture et les débris dans un sac en plastique double que vous fermerez avec un ruban adhésif ou un lien torsadé et jetterez de façon ajustate.
11) Retirez les vêtements de protection et chaussures de travail sur le lieu de travail et évitez de transporter la poussière dans le reste du logement.

Lavez les vêtements de travail séparément. Essuyez les chaussures avec un chiffon humide que vous lavrez avec les vêtements de travail. Lavez-vous bien les cheveux et le corps avec de l'eau et du savon.

CONSERVEZ CES INSTRUCTIONS

Cet apparéil est pourvu d'une fiche polarisée (une lame est plus large que l'autre). Pour réduire le risque de décharge électrique, cette fiche est conçue pour s'insérer dans une prise polarisée uniquement dans un sens. Si la fiche ne s'insère pas complètement dans la prise, inversez-la. Si le problème persististe, contactez un électricien qualifié. Ne modifies enaucun cas la fiche.

AVERTISSEMENT:

Pour réduire le risque d'incendie ou de décharge électrique, n'exposez pas ce produit à la pluie ou l'humidité. Rangez-le à l'intérieur. Lisez le mode d'emploi avant utilisation.

Double isolation - Utilisez exclusivement des pieces de rechange identiques pour les réparations.

ATTENTION:

1. Les pièces composant la buse ayant des rebords tranchants, enfilez des gants pour les retirer du boîtier ainsi que pour les monter/démonter.
2. La buse soufflant l'air chaud, la pointe de la buse et le matériel qui a ete chauffe, sont extrement chauds pendant et immediatement apres l'utilisation de I'outil. Il est donc important de porter des gants et d'eviter de les toucher directement.
3. Ne pas l'utiliser à l'intérieur de boites, de tiroirs ou d'espaces confinés. En l'utilisant constamment au même point, cela peut déclencher un début d'incendie ou l'émission de fumée.
4. Verifiez que la buse est à 2" (5 cm) au moins de l'objet chauffé à l'aide de l'outil. De même, ne pas couvrir ou sinon bloquer la buse. Le non-respect de cette précaution peut entraîner des surchauffes du déCAPEur thermique menant à des dysfonctionnements.
5. L'outil ne doit pas etre mis sous tension et hors tension de maniere repeteee.De plus, nutilisez pas l'outil si le cordon d'alimentation est enroule ou tordu. Le non-respect de cette precaution peut entrainer des dysfonctionnements.
6. Ne dirigez pas la buse soufflant l'air chaud vers le bas immédiatement après utilisation. Le non-respect de cette précaution peut entrainer des surchauffes menant à des dysfonctionnements.

7. Vérifiez que le déCAPEur thermique a suffisamment refroidi avant de le ranger. Le non-respect de cette instruction peut provoquer des brûlures ou une déformation du boîtier de rangement. 17

8. Définitions pour les symboles utilisés sur cet outil

V volts

Hz hertz

A .ampères

W.....watt

Construction de classe II

---/min rotations ou mouvements de

va-et-vient par minute

Courant alternative

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sur de cet outil motorisé, HITACHI a adopté une conception à double isolation. "Double isolation" signifie que deux systèmes d'iso1ation physiement séparés ont été utilisés pour isoler les matériaux conducteurs d'électricité connectés à l'outil motorisé à partir du cadre extérieur manipulé par l'utilisateur. C'est pourquoit, le symbole "bu les mots "Double insulation" (double isolation) apparaissent sur l'outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise a terre exterieure, il est quand meme necessaire de suivre les precautions de securite electrique donnees dans ce mode d'emploi, y-compris de ne pas utiliser l'outil motorise dans un environment humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pieces de rechange HITACHI garanties d'origine doivent être utilisées.
Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon doux légerement imbibé d'une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE: Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprises une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent monrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

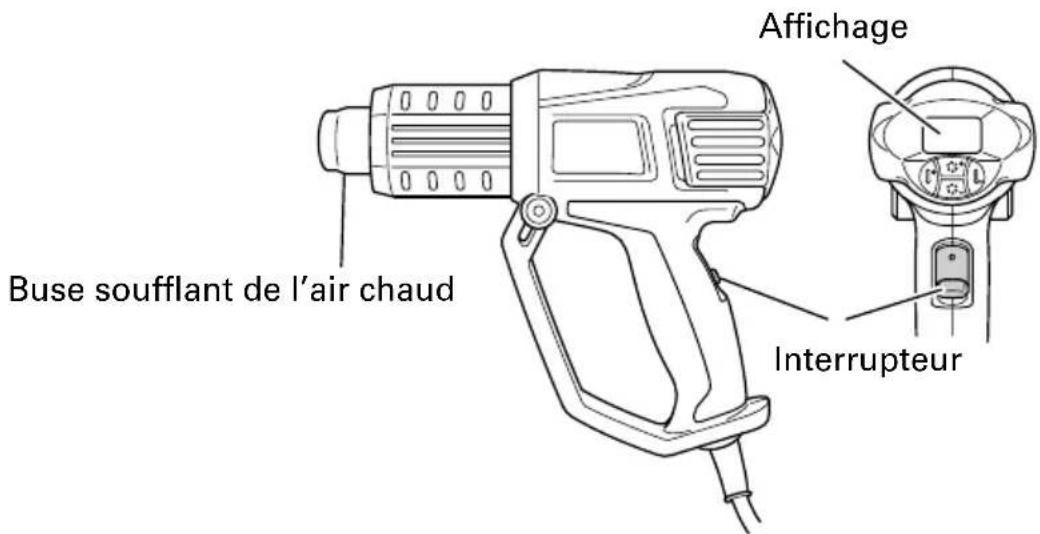

NOM DES PARTIES

Fig. 1

SPECIFICATIONS

Alimentation	Type Courant monophasé et 60 Hz.
	Tension 120 V
	Courant électric nominal	11.0 A
Puisance 1,500 W
Classe de protection II/ Double isolation
Capacité Température 120 - 1,200 °F (50 °C à 650 °C)de l'air soufflé (par incréments de 20 °F (10 °C))
Type de moteur Moteur à courant continu
Poids 1.7 lbs. (0.79 Kg)

ASSEMBLAGE ET FONCTIONNEMENT

UTILISATION PRÉVUE

En respectant les consignes de sécurité et en utilisant les accessoires d'origine, cet outil thermique est unconçu pour toutes les utilisations avec air chaud figurant dans ce mode d'emploi.

Utilisations

Retrait de gains thermoretractables, de joints et raccord brasés, d'emballages et de composants électriques.
Formage d'objets en acrylique, en PVC et en polystyrene, tuyaux, plaques et profilés ainsi que bois humides.
Soudage de matieres synthetiques thermoplastiques, de revêtements de sol en PVC ou en linoleum, de tissus, baches ou feuilles revetu des PVC.
Brasage d'etain, d'argent d'apport spécial, de composants Electroniques CMS, de cosses de cable ainsi que l'élimination de jonctions par brasage.
Decapage - retrait des vieilles couches de peintures à huile, de vernis et d'enduit en matière synthétique, même épaisses.
Sechage d'essais de peinture, filtres, colles, joints de construction et stucs divers.
Collage - collage grande surface avec des adhesifs de contact, activation d'adhesifs autocollants, acceleration des processus de collage, elimination des points de collage, ainsi que decollage ou collage d'arêtes ou de placage.
Dégel des marches d'escalier verglacées, des serrures de portes, capots de coffres de voitures, portes de voitures ou conduites d'eau gelés, et décongélation des réfrigerateurs ou des bacs à glace.

Désinfection - avec de l'air chaud à 1,110 °F (600 °C), les étables/écuries peuvent être rapidement désinfectées. Il est possible aussi de Traits les bois vermoulus. (Attention : risque d'incendie ! Ne chauffez pas trop les surfaces en bois.).

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit etre utilisée est conforme à la source d'alimentation requise spécifiées sur la plaque signalétique du produit.

2. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé demarrera immédiatement risquant de cause des sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

AVERTISSEMENT:

Tout cordon endommagé de vra être replacé ou réparé.

4. Verifier la prise

Si la prise recoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut cause un surchauffe entrainant des dangers sérieux.

FONCTIONS DE BASE

1. Opérations de l'interrupteur et réglages de la température (Fig. 1, Fig. 2)

Poussez le bouton de bas en haut pour activer l'interrupteur et permettre d'utiliser l'outil en continu même si vous relâchéz votre doigt.

Faites glisser le bouton aussi loin que possible vers le bas, pourmettre l'interrupteur en position [0] et I'eteindre. La position a laquelle vous faites glisser l'interrupteur permet de passer d'un mode aI'autre.

Position [1] de l'interrupteur:

Fixe la température du souffle à 120^ (50^) et permet d'en ajuster la puissance.

Position [2] de l'interrupteur:

Permet d'ajuster la température du souffle entre 120 °F (50 °C) et 1,200 °F (650 °C) ainsi que d'en ajuster l'intensité.

Fig. 2

1. Ajustement de la température (Fig.1, Fig. 2, Fig. 3)

La température peut être ajustée entre 120^ (50^) et 1,200°F (650^) lorsque l'interrupteur est en position [2].

La température augmente de 20^ (10^) chaque fois que vous appuyez sur le bouton Augmenter la température (jusqu'à 1200^ (650^) au maximum).

Maintenez le bouton enforcé pour augmenter la température par incréements de 20^ (10^)

La température diminue de 20^ (10^) chaque fois que vous appuyez sur le bouton Réduire la température (jusqu'à 120^ (50^) au minimum).

La température ajustée est indiquée sur l'affichage chaque fois que vous appuyez sur les boutons Augmenter la température et Réduire la température, mais l'affichage de la température du souffle chaud réapparait au bout de quelques secondes.

La température reste fixe à 120^ (50 °C) lorsque l'interrupteur est en position [1] et l'ajustement est impossible.

Cette position permet de refroidirrapidement les matériaux qui se déformant à chaud et de refroidir la buse quand elle atteint de haute stémpératures après son utilisation.

Fig. 3

1. Ajustement de l'intensité du souffle (Fig.1, Fig. 3)

L'intensité du souffle peut être ajustée sur cinq niveaux, numérotés de 1 à 5. (0.25 m³ à 0.5 m³)

Appuyez sur le bouton [+ ] pour augmenter l'intensité du souffle et sur le bouton [-] pour la diminuer.

L'outil peut être utilisé quand il est positionné pointant vers le haut. (Fig. 4)

Fig. 4

ATTENTION:

Vérifiez que l'outil repose sur une surface stable et qu'il ne risque pas de basculer s'il est utilisé en position pointant vers le haut.

1. Fixation de la buse (Fig. 5)

ATTENTION:

Ne touche pas la buse immédiatement après utilisation car elle est extrémement chaude.

REMARQUE:

Veillez à ne pas faire tomber la buse.
Une buse qui tombe peut enflammer un objet.

Remplacez la buse par une buse de type adapté au travail à effectuer.

Insérez fermement à fond la buse fournie dans la buse soufflant l'air chaud jusqu'à ce qu'elle ne puisse pas aller plus loin.

ATTENTION:

Avant de monter ou de remplacer une buse, laissez refroidir complètement l'appareil ou utiliser un outil approprié.
Une buse chaude peut enflammer une surface. Ne posez une buse chaude que sur une surface qui résiste au feu.
Une buse erronee ou une buse defectueuse peut entrainer une accumulation de chaleur et endommager l'appareil. N'utilise que des buses d'origine appropriées pour votre apparéil suivant le tableau.

Fig. 5

1. Réglage de la température

AVERTISSEMENT:

^ utilisez pas le decapeur thermique a proximé de substances volatiles (diluant, gasoil, etc.)
Pendant l'utilisation, n'approche pas la buse soufflant l'air chaud a proximite de vos mains ou de votre visage.

Ne touche pas la buse immédiatement après utilisation car elle est extrémement chaude.

Ajustez la température en fonction de l'objet à chauffer.

De même, faites attention aux matériaux environnants, qui seront chauffés en même temps.

Commencez par appliquer l'air chaud souffle à distance, tout en vérifier que l'article chauffé n'est pas modifié par la chaleur, puis rapprochez-vous jusqu'à la distance appropriée.

Chauffage de substances inflammables (papier, bois, plastique etc.)

Mettez l'interrupteur en position [1] et appliquez la chaleur en approchant la buse à au moins 4" (10 cm) de l'article chauffé.

Déplacez lentement la pointe de la buse vers le haut, le bas, la gauche et la droite pour appliquer la chaleur.

En appliquant la chaleur constamment sur le même point, vous risquez de déformer l'objet chauffé ou de provoquer l'émission de fumées.

Chauffage de substances ininflammables (métal, pierre, béton etc.)

Mettez l'interrupteur en position [1], et s'il n'y a pas de problèmes, passez-le en position [2].

Appliquez la chaleur en approchant la buse à au moins 2" (5 cm) de l'article chauffé.

Si la buse est trop proche de l'objet chauffé, l'outil risque de chauffer et de provoquer des dysfonctionnements.

ETUDE DE CAS

ATTENTION:

Les pieces fournies composant les buses ont des rebords tranchants, donc, enfilez des gants pour les retireur du boitier ainsi que pour les monter/ démonter.

Choisissez la buse en fonction de la forme de l'objet et de la surface chauffés.

1. Décapage de la peinture (Fig. 6)

Utilisez une buse (plate) ou une buse (ronde) pour ramollir la peinture à l'aide de l'air chaud souffle, puis servez-vous du racloir fourni pour la décoller.

Attention si la peinture est trop chauffée, elle sera brûlée et durcie, ce qui rendra son retrait plus difficile.

Fig. 6

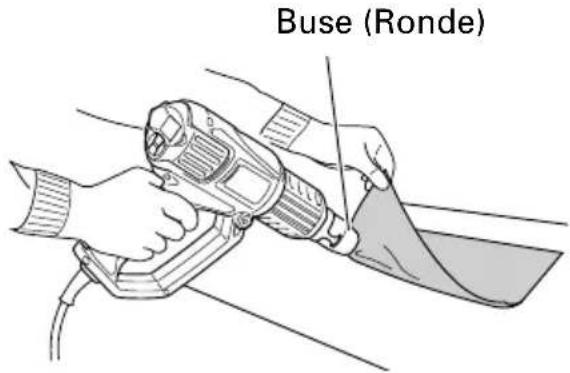

2. Ramollissement de la colle (Fig. 7)

Utilisez une buse (plate) ou une buse (ronde) pour ramollir la surface et faciliter son écaillage puis décollez un

rebord pour souffler l'air chaud par dessous et decollez delicatement jusqu'à ce qu'il ne reste plus de restes de colle.

Fig. 7

3. Emballage à chaud (Fig. 8)

Utilisez la buse (plate) pour l'emballage à chaud avec du film rétractable ou des tubes. Le matériel changera de couleur ou se fissurer si l'air chaud est soufflé de trop pres. Maintenez donc une distance appropriée tout en surveillant la progression.

Fig. 8

4. Formation de tuyaux en résine (Fig. 9)

Utilisez la buse (surface incurvee) pour chauffer uniformement la circonfERENCE du tuyau en résine.

Pour éviter le rétrécissement du diamètre interne du tuyau lorsqu'il est plié etc. versez du sable à l'intérieur, fermez les deux extrémités puis pliez delicatement le tuyau.

Fig. 9

1. Decollage du mastic sur les chassin de fenêtres (Fig. 10)

Utilisez une buse (à protection en verre) pour ramollir le mastic, puis servez-vous du racloir fourni pour l'enlever.

Notez que le verre peut se fissurer si la chaleur est appliquée en continu.

Buse (Protection en verre)

Racloir
Fig. 10

1. Dégivrage des canalisations d'eau (Fig. 11)

Utilisez la buse (surface incurvee) pour chauffer la zone gelée, en partant des extrémités pour revenir vers le centre. Ne confonde pas les canalisations d'eau avec des tubes en verre.

Veillez à ne pas déterminer les parties en résine gelées des canalisations d'eau.

Buse (Surface incurvee)
Fig. 11

ENTRETIEN ET INSPECTION

AVERTISSEMENT:

S'assurer demettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant I'entretien et I'inspection de la meuleuse.

1. Inspection des vis de montage Inspectoré régulierément toutes les vis de montage et s'assurer qu'elles sont correctement serrées. Si l'une des vis était desserrée, la desserrer immédiatement.
   AVERTISSEMENT: Utiliser la déCAPEur thermique avec des vis desserrées est extrémement dangereux.
2. Pour un travail sur et efficace, maintenez toujours l'appareil et ses fentes d'aération propres.
3. Entretien du moteur: Le bobinage de l'ensemble moteur est le "coeur" même de l'outil electro-portatif. Éviter la pénétration de corps étrangers, d'huile ou d'eau à l'intérieur de la prise d'air.
4. Remplacement du cordon d'alimentation

Si le cordon d'alimentation de l'outil est endommagé, rapporter l'outil à un service après-vente HITACHI agréé pour faire remplaçer le cordon.

1. Service après-vente et réparations Tous les outils motorisés de qualité auront eventuèlement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

2. List des pieces de rechange

ATTENTION:

La réparation, la modification et l'inspection des outils électriques Hitachi doivent être effectuées par un Centre de service agréé Hitachi.

Cette liste des pieces représentée avec l'outil au Centre de service agréé Hitachi est utile lors d'une demande de réparation ou d'entretien. Il faut observer la réglementation et les normes de sécurité de chaque pays lors de l'utilisation et de l'entretien des outils électriques.

MODIFICATIONS :

Les outils electriques Hitachi font l'objet d'améliorations et de modifications constantes afin d'y incorporer les toutes dernières technologies.

Par conséquent, certaines pièces peuvent changer sans préavis.

Garantie

L'appareil est couvert par une garantie conformément au contenu de la garantie cijointe a compter de la date d'achat (prouvée grace a la facture ou au bon de livraison). Une livraison de remplacement ou des réparations permettent de corriger les dommages survenus.

ACCESSIONS

AVERTISSEMENT:

TOUJOURS utiliser UNIQUEMENT des pieces de rechange et des accessoires HITACHI. Ne jamais utiliser de piece de rechange ou d'accessoires qui ne sont pas précédus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une piece de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L'utilisation de tout autre attachment ou accessoire peut être dangereux et peut cause des blessures ou des dommages mécaniques.

REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSIONS STANDARD

(1) Buse (ronde) 1
(2) Buse (plate) 1
(3) Buse (surface incurvee) 1
(4) Buse (protection en verre) 1
(5) Racloir (avec poignée) 1
(6) Etui 1
