SB8V2 - Ponceuse HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse
Marque	Hitachi
Modèle	SB8V2
Alimentation	Électrique, filaire
Tension	230 V ~ 50 Hz
Puissance	500 W
Vitesse à vide	6000 à 12000 tr/min (variable)
Type de ponçage	À sec
Dimensions (L x l x h)	200 x 100 x 100 mm
Poids	1,5 kg
Capacité du bac à poussière	1 L
Fonctions principales	Ponçage de surfaces planes et courbes, aspiration intégrée
Entretien et nettoyage	Nettoyer régulièrement le bac à poussière et vérifier les balais de charbon
Sécurité	Arrêt automatique en cas de surcharge, blocage de l'arbre pour changement d'abrasif
Pièces détachées	Disques abrasifs, balais charbon, bac à poussière, patins de ponçage
Réparabilité	Indice de réparabilité : 8/10
Niveau sonore	85 dB(A)
Niveau de vibration	5 m/s²
Accessoires fournis	Sac à poussière, 1 disque abrasif, clé de serrage
Garantie	2 ans
Origine	Chine

FOIRE AUX QUESTIONS - SB8V2 HITACHI

Comment changer le disque abrasif ?

Pour changer le disque, placez la ponceuse sur un support stable. Utilisez la clé de serrage fournie pour bloquer l'arbre, puis dévissez le disque usagé dans le sens inverse des aiguilles d'une montre. Fixez le nouveau disque en le vissant à la main, puis serrez modérément avec la clé. Attention au sens de rotation indiqué sur la machine.

Quelle est la puissance de la ponceuse ?

La ponceuse Hitachi SB8V2 dispose d'une puissance de 500 W, ce qui la rend adaptée aux travaux de ponçage sur bois, métal et plastique. Elle offre un bon rapport puissance/poids pour un usage semi-professionnel.

Comment régler la vitesse ?

La vitesse de rotation se règle via la molette de réglage électronique située sur la poignée. Tournez-la de 1 à 6 pour augmenter ou diminuer la vitesse de 6000 à 12000 tr/min. Adaptez la vitesse en fonction du matériau et du grain de l'abrasif.

Puis-je utiliser la ponceuse sur du métal ?

Oui, mais utilisez un disque abrasif adapté au ponçage des métaux (grain grossier) et réduisez la vitesse pour éviter la surchauffe. Veillez à porter des lunettes de protection et un masque anti-poussière.

Comment nettoyer le bac à poussière ?

Déclipsez le bac à poussière en appuyant sur les clips latéraux. Videz-le dans une poubelle et brossez les parois avec un pinceau sec. N'utilisez pas d'eau. Remettez-le en place jusqu'à entendre un clic de verrouillage.

Que faire si la ponceuse ne démarre pas ?

Vérifiez d'abord que la prise secteur est alimentée et que le câble n'est pas endommagé. Assurez-vous que l'interrupteur marche/arrêt est enfoncé. Si le problème persiste, les balais de charbon peuvent être usés : remplacez-les par des balais d'origine Hitachi.

Où trouver des pièces détachées ?

Les pièces détachées comme les disques abrasifs, balais charbon, bac à poussière et patins sont disponibles chez les revendeurs agréés Hitachi ou en ligne sur des sites comme Spareka ou 1001pièces. Utilisez toujours des pièces d'origine.

La ponceuse est-elle livrée avec des disques ?

Oui, elle est livrée avec 1 disque abrasif de grain 80 et un sac à poussière en toile. Il est conseillé d'acheter un assortiment de grains pour différents usages (gros, moyen, fin).

Comment réduire les vibrations ?

Pour réduire les vibrations, utilisez la poignée caoutchoutée et maintenez la machine à deux mains. Assurez-vous que le disque est bien équilibré et non voilé. Les vibrations excessives peuvent indiquer un roulement défectueux ; faites vérifier la machine.

La ponceuse est-elle adaptée au ponçage humide ?

Non, cette ponceuse est conçue uniquement pour le ponçage à sec. L'humidité peut endommager les composants électriques et provoquer un court-circuit. Pour du ponçage humide, utilisez une ponceuse spécifique avec protection contre l'eau.

MODE D'EMPLOI SB8V2 HITACHI

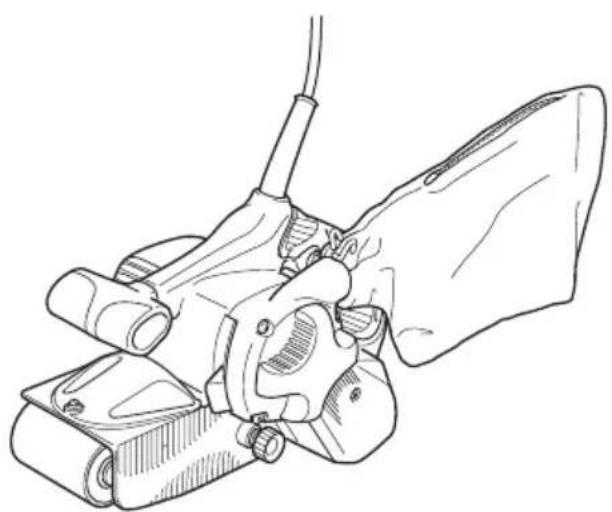

Belt Sander Bandschleifer Ponceuse à bande Levigatrice a nastro Bandschuurmachine Lijadora de banda Lixadeira de cinta

SB 8V2

Lire tous les avertissements de sécurité et toutes les instructions.

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Leterme "outilélectrique", utilisé dans les avertissements, seréfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité sur l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombrés ou sombres sont propices aux accidents.
b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.
Les outils électriques créent des étincelles susceptibles d'enflammer la poussière ou les vapeurs.
c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.
Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.
Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.
Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.

L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.
Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise et/ou la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil.

Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

CONSIGNES DE SÉCURITÉ GÉNÉRALES POUR PONCEUSE À BANDE

Tenir l'outil électrique par les surfaces isolées permettant de l'agripper car la courroie peut entrer en contact avec des son propre cordon. La coupe d'un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l'outil et communiquer une décharge électrique à l'opérateur.

ATTENTION

Avant d'utiliser la ponceuse à bande, vérifiez le matériel que vous êtes sur le point de poncer.

Dans l'éventualité où des possières dangereuses / toxiques tells que la peinture à la céruse, les bois et les méraux seraient générées pendant le ponçage, assurez-vous que le sac à poussière ou le système d'extraction de poussière approprié est fermement raccordé à la sortie de poussière.

Portez le masque anti-possière si vous en possédez un.

N'inhalez ni ne touchez les poussières dangereuses / toxiques générées pendant le ponçage, la poussière pouvant nuire à votre santé ou à celle de votre entourage.

SPECIFICATIONS

Tension (par zone)* (110V, 120V, 127V, 220V, 230V, 240V)	~
Entrée d'alimentation* 1020 W
Vitesse de courroie sans charge 250 – 450 m / min
Dimension de la courroie de ponçage 76 × 533 mm
Poids (sans fil) 4,3 kg

* Assurez-vous de vérifier la plaque signalétique se trouvant sur le produit, car elle peut changer suivant les régions.

ACCESSOIRES STANDARD

(1) Courroie à poncer sans fin (Dimension du grain: #80) .... 1

(2) Sac à poussière .... 1 Les accessoires standard sont sujets à changement sans préavis.

ACCESSOIRES EN OPTION (vendus séparément)

1. Courroies à poncer sans fin Tableau 1

Dimension du grain Type de grain
30 AA
40 AA, WA
60 AA, WA
80 AA, WA
100 AA, WA
120 AA, WA
150 AA, WA
180 AA, WA
240 AA, WA
320 AA
400 AA

NOTA:

Les courroies sont vendues en paquets de 10 courroies du même type. Lors de la commande, spécifier le type de grain et la dimension désirés.

2. Support stationnaire

Pour le ponçage de petites pièces, utiliser un support stationnaire pour faciliter le travail.

Les accessoires en option sont sujets à changement sans préavis.

APPLICATIONS

○Ponçage final de produits en bois.
○Polissage de base de surfaces à revêtement de bois.
○Ponçage final de surfaces métalliques.
○Polissage de base de surfaces à revêtement métallique, enlévement de la rouille ou de la peinture avant nouvelle finition.
○ Finition de surface d'ardoise, de béton et de matériaux similaires.

AVANT LA MISE EN MARCHE

1. Source de puissance

S'assurer que la source de puissance à utiliser correspond à la puissance indiquée sur la plaque signalétique du produit.

2. Interrupteur de puissance

S'assurer que l'interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l'interrupteur est sur MARCHE, l'outil démarre immédiatement et peut provoquer un grave accident.

3. Fil de rallonge

Lorsque la zone de travail est éloignée de la source de puissance, tuiliser un fil de rallonge d'une épaisseur suffisante et d'une capacité nominale suffisante. Le fil de rallonge doit être aussi court que possible.

4. Attacher la courroie de ponçage.

Pour les détails, voir la section "Moutage de la courroie de ponçage".

5. RCD

Il est recommandé de toujours utiliser un disjoncteur avec un courant résiduel de 30 mA ou moins.

MANIPULATION DE LA BANDE DE PONÇAGE

PRECAUTION:

Bien mettre l'interrupteur sur OFF et débrancher la fiche de la prise secteur pour éviter tout ennui grave.

1. Fixation de la bande de ponçage

(1) Tirer sur le levier avec le doigt, la poulie folle se déplacera ensuite vers l'arrière. (Fig. 1)

(2) Installer la poulie motrice et la poulie folle en les passant à l'extérieur du cale-pied et s'assurer que la flèche à l'intérieur de la bande correspond au sens de rotation de la poulie motrice. (Fig. 2)

(3) Pousser sur le levier avec le doigt, la poulie folle se déplacera vers l'avant et donnera la tension correcte à la bande de ponçage.

Dans ce cas, veiller à ne pas vous coincer le doigt avec le levier.

Ensuite, régler la position de la bande de ponçage.

PRECAUTION:

Si elle est installée dans la mauvaise direction, la bande de ponçage ne fonctionnera pas correctement et sa durée de vie sera diminuée.

2. Retrait de la bande de ponçage

Tirer sur le levier avec le doigt, la bande de ponçage fléchit et peut être extraite des poulies facilement.

ÉLIMINATION DE LA POUSSIÈRE

Si une quantité excessive de poussière se dépose dans le sac à poussière, l'efficacité d'aspiration de la poussière sera diminuée.

Éliminer la poussière du sac lorsqu'elle atteint environ 2/

3 de la capacité du sac, de façon à assurer l'efficacité d'aspiration (et de fonctionnement).

Éliminer poussière comme suit:

(1) Desserrer la barre de soutien et retirer le sac à poussière. (Fig. 5)

(2) L'entrée du sac peut être ouverte en dézippant la fermeture coulissante.

UTILISATION DE LA PONCEUSE À COURROIE

1. Réglage de la position de ponçage.

Appuyer sur le bouton et tourner la bande de ponçage pour vérifier la position.

Régler la bande de ponçage de façon à ce que les deux bordures dépassent de 1,6 à 3 mm au-delà des bordures des poulies.

Si la bande de ponçage est utilisée trop à l'intérieur, ceci peut provoquer l'abrasion et l'endommagement de l'appareil.

Régler la position de la bande de ponçage en tournant la vis de réglage (Fig. 3).

○Tourner la vis de réglage dans le sens des aiguilles d'une montre pour déplacer la bande vers l'intérieur.

○ Tourner la vis de réglage dans le sens contraire des aiguilles d'une montre pour déplacer la bande vers l'extérieur.

PRECAUTION:

Si la bande de ponçage bouge pendant l'utilisation, il est possible de faire des réglages en cours d'utilisation.

2. Activation du bouton

Activer le bouton tout en maintenant l'appareil à l'écart de la surface à travailler. Si l'appareil est placé sur la surface à l'activation du bouton, la surface en question risque d'être rayée. Ceci est également le cas lorsque l'appareil est à l'arrêt.

3. Tenir l'appareil

Tenir la poignée et le bouton de la poignée et tenir la poignée contre la surface à travailler de façon à ce qu'il soit en contact léger avec la surface. Le poids de l'appareil lui-même suffit au ponçage et au polissage en plein régime.

Ne pas appliquer de pression supplémentaire au risque d'exercer une charge excessive sur le moteur, de réduire la durée de vie de la bande de ponçage et de réduire l'efficacité de l'appareil (Fig. 4).

4. Déplacement de l'appareil

Déplacer l'appareil vers l'avant puis vers l'arrière plusieurs fois (Fig. 4).

5. Choix de la bonne bande de ponçage

Une taille et d'un type de grain adaptés aux fins spécifiques. Vous reporter aux Tableaux 2 et 3 ci-après.

Tableau 2

Finition dérivée	Taille de grain appropriée
Finition grossière 30 - 40
Finition moyenne 40 - 100
Finition semi-fine 80 - 240
Finition fine 180 - 400

Tableau 3

Type de grain	Surface à travailler
AA Acier, Bois
WA Bois, Bambou

PRECAUTION:

○Pour les tailles de grain, vous reporter au Tableau 3

○Le grain de la bande de ponçage doit être plus grosse que le papier de verre utilisé pour les travaux manuels.

○Utiliser une bande de ponçage de la même taille de grain jusqu'à obtention d'une surface uniforme. Le changement de grain peut entraîner une mauvaise finition.

6. Utilisation du bouton d'alimentation

Le bouton d'alimentation est mis en position OB lorsque le contact est tiré, et si le bouton d'arrêt est appuyé une fois, le bouton d'alimentation est verrouillé, ce qui permet une utilisation continue. Le bouton d'arrêt peut être libéré en tirant sur le contact (Fig. 5).

7. Réglage de la vitesse de la bande

La ponceuse à courroie est équipée d'un circuit de commande électrique qui permet de contrôler la vitesse en permanence. Pour régler la vitesse, tourner le cadran comme cela est indiqué dans l'Fig. 6. Lorsque le cadran est sur "1", la bande de ponçage fonctionne à faible régime. Lorsque le cadran est sur "5", la bande de ponçage fonctionne à plein régime.

8. Ponçage des coins

Les coins peuvent être poncés et polis en utilisant l'appareil comme cela est indiqué dans l'Fig. 7.

ENTRETIEN ET CONTROLE

1. Contrôle de la courroie de ponçage

Comme l'utilisation continue d'une courroie usée diminue l'efficacité, remplacer la courroie de ponçage dés que des traces d'abrasion apparaissent.

2. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

3. Entretien du moteur

Le bobinage de l'ensemble moteur est le "coeur" même de l'outil électro-portatif.

Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Inspection des balais en carbone

Pour assurer à tout moment la sécurité et la protection contre les chocs électrique, confier l'inspection et le remplacement des balais en carbone de l'outil EXCLUSIVEMENT à un centre de service après-vente HiKOKI agréé.

5. Remplacement du cordon d'alimentation

Si le cordon d'alimentation de l'outil est endommagé, rapporter l'outil à un centre de service après-vente HiKOKI agréé pour faire remplacer le cordon.

6. Liste des pièces de rechange

ATTENTION :

Les réparations, modifications et inspections des outils électriques HiKOKI doivent être confiées à un service après-vente HiKOKI agréé.

Il sera utile de présenter cette liste de pièces au service après-vente HiKOKI agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques HiKOKI sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.

GARANTIE

Nous garantissons que l'ensemble des Outils électriques HiKOKl sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d'emploi, dans un service d'entretien autorisé.

REMARQUE :

Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifications peuvent faire l'objet de modifications sans avis préalable.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871.

Le niveau de pression acoustique pondéré A est de 90 dB (A).

Le niveau de puissance sonore pondérée A type est de 101 dB (A).

Incertitude KpA: 3 dB (A)

Porter une protection de l'ouïe.

Valeurs totales des vibration (somme vectorielle triaxiale) déterminée conformément à EN60745.

Plaque d'acier pour le ponçage :

Valeur d'émission de vibration ah=2,2 m/s^2

Incertitude K = 1,5 m/s ^4

La valeur totale des vibrations a été mesurée par une méthode d'essai standard et peut être utilisée pour comparer un outil à un autre.

Elle peut également être utilisée pour une évaluation préliminaire du niveau d'exposition.

AVERTISSEMENT

○La valeur d'émission de vibration en fonctionnement de l'outil électrique peut être différente de la valeur totale déclarée, en fonction des utilisations de l'outil.

Identification les mesures de protection de l'utilisateur fondées sur une estimation de l'exposition en conditions d'utilisation (tenant compte de tous les aspects du cycle d'utilisation, tels que les moments où l'outil est mis hors tension ou lorsqu'il tourne à vide en plus des temps de déclenchements).

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541,

91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.fr
