Type de produit	Ponceuse orbitale
Marque	Hitachi
Modèle	SV12SH
Alimentation	Secteur (filaire)
Tension	230 V
Fréquence	50 Hz
Puissance absorbée	180 W
Vitesse à vide	12 000 min⁻¹
Course orbitale	1,6 mm
Surface de ponçage	1/4 de feuille (115 x 280 mm)
Type de patin	Patins auto-agrippants
Raccordement aspiration	Oui (diamètre 32 mm)
Niveau de pression acoustique	82 dB(A)
Niveau de puissance acoustique	93 dB(A)
Vibrations	2,5 m/s²
Poids net	1,4 kg
Dimensions (L x l x H)	280 x 115 x 160 mm
Isolation	Classe II (double isolation)
Entretien	Nettoyer régulièrement les ouïes d'aération
Sécurité	Déconnecter l'appareil avant tout changement d'accessoire
Pièces détachées	Patins, charbons, sac à poussière
Réparabilité	Prise en charge par réparateur agréé Hitachi
Accessoires fournis	Sac à poussière, patin de rechange, clé de serrage

FOIRE AUX QUESTIONS - SV12SH HITACHI

Comment changer le patin de ponçage ?

Débranchez l'appareil. Retirez les vis de fixation du patin usé et remplacez-le par un neuf. Serrez les vis et vérifiez que le patin est bien aligné.

Comment raccorder l'aspiration ?

Utilisez le raccord fourni (diamètre 32 mm) pour connecter un aspirateur. Assurez-vous que le sac à poussière ou l'aspirateur est en place pour une efficacité optimale.

Quelle vitesse utiliser pour quel matériau ?

Pour le bois, utilisez une vitesse moyenne à élevée. Pour le métal, préférez une vitesse plus faible. Réglez la variateur si disponible.

Comment nettoyer la ponceuse ?

Débranchez l'appareil. Nettoyez les ouïes d'aération avec une brosse douce. Essuyez le boîtier avec un chiffon humide. Ne pas utiliser de solvants.

Quels types de papiers abrasifs utiliser ?

Utilisez des papiers auto-agrippants de taille 1/4 de feuille (115 x 280 mm) ou découpez selon la forme du patin.

Comment remplacer les charbons ?

Débranchez l'appareil. Retirez les capuchons des porte-charbons, sortez les charbons usés et insérez les neufs. Replacez les capuchons.

La ponceuse vibre anormalement, que faire ?

Vérifiez que le patin est correctement fixé et que le papier abrasif est bien centré. Si le problème persiste, le patin peut être déséquilibré.

Puis-je utiliser cette ponceuse pour le ponçage à sec ?

Oui, elle est conçue pour le ponçage à sec. Utilisez le sac à poussière ou un aspirateur pour collecter les poussières.

Comment changer la vitesse ?

Tournez la molette de réglage de vitesse située sur le boîtier. Le nombre de traits indique la vitesse : plus de traits = vitesse plus élevée.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles chez les revendeurs agréés Hitachi ou sur leur site internet. Utilisez le numéro de modèle SV12SH.

MODE D'EMPLOI SV12SH HITACHI

Model Orbital Sander Modèle Ponceuse orbitale SV 12SH Modelo Lijadora orbital

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles !

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sûr.

AVANT L'UTILISATION 23

UTILISATION DE LA PONCEUSE ORBITALE .... 25

INSTALLATION DES ACCESSOIRES EN OPTION ..... 26

ENTRETIEN ET INSPECTION 27

ACCESSOIRES 28

ACCESSOIRES STANDARD 28

ACCESSOIRES SUR OPTION 28

LISTE DE PIECES 42

ÍNDICE

Español

Página

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

REGLES GENERALE DE SECURITE

⚠ AVERTISSEMENT: Lire et coxmprendre toutes les instructions.

Un non respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou de sérieuses blessures personnelles.

CONSERVER CES INSTRUCTIONS

1. Zone de travail

(1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents.
(2) Ne pas utiliser les outils motorisés dans une atmosphère explosive, telle qu'en présence de liquides inflammables, de gaz ou de poussières. Les outils motorisés créent des étincelles qui risquent d'enflammer la poussière ou les vapeurs.
(3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l'utilisation de l'outil motorisé. Une distraction peut faire perdre le contrôle de la machine.

2. Sécurité électrique

(1) Les outils à double isolation sont équipés d'une fiche polarisée (une lame est plus large que l'autre). Cette fiche ne pénétrera dans une prise secteur polarisée que dans un sens. Si la fiche ne rentre pas complètement dans la prise, la retourner. Si elle ne rentre toujours pas, contacter un électricien qualifié pour installer une prise polarisée. Ne pas modifier la fiche d'aucune façon. La double isolation ☐ élimine le besoin d'un cordon d'alimentation à trois fils et d'un système d'alimentation avec mises à la terre.
(2) Eviter tout contact corporel avec les surfaces mises à la terre telles que les canalisations, les radiateurs, les réchauds et les réfrigérateurs. Il y a un risque accru d'électrocution si son corps est mis à la terre.
(3) Ne pas exposer les outils motorisés à la pluie ou à l'humidité. De l'eau pénétrant à l'intérieur de l'outil motorisé augmente le risque d'électrocution.
(4) Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon pour porter les outils ou tirer sur la fiche du réceptacle. Garder le cordon à l'écart de la chaleur, de l'huile, des arêtes coupantes ou des pièces en mouvement. Remplacer les cordons endommagés immédiatement. Des cordons endommagés augmentent le risque d'électrocution.
(5) Lors de l'utilisation d'un outil motorisé, utiliser un cordon de rallonge extérieur marqué "W-A" ou "W". Ces cordons sont prévus pour une utilisation extérieure et réduisent les risques d'électrocution.

3. Sécurité personnelle

(1) Rester sur ses gardes, regarder ce que l'on fait et utiliser son sens commun lors de l'utilisation d'un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil motorisé peut entraîner de sérieuses blessures personnelles.

(2) S'habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles.
(3) Eviter tout démarrage accidentel. S'assurer que le l'interrupteur d'alimentation est sur la position d'arrêt avant de brancher la machine. Transporter l'appareil avec les doigts sur l'interrupteur d'alimentation ou brancher un outil avec l'interrupteur sur la position marche invite aux accidents.
(4) Retirer les clefs d'ajustement ou les commutateurs avant de mettre l'outil sous tension. Une clef qui est laissée attachée à une partie tournante de l'outil peut provoquer une blessure personnelle.
(5) Ne pas trop présumer de ses forces. Garder en permanence une position et un équilibre correct. Une position et un équilibre correct permettent un meilleur contrôle de l'outil dans des situations inattendues.
(6) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Utiliser un masque à poussière, des chaussures de sécurité antidérapantes, un casque dur et une protection pour les oreilles dans les conditions appropriées.

4. Utilisation de l'outil et entretien

(1) Utiliser un étau ou toutes autres façons de fixer et maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l'outil.
(2) Ne pas forcer sur l'outil. Utiliser l'outil correct pour l'application souhaitée. L'outil correct réalisera un meilleur et plus sûr travail dans le domaine pour lequel il a été conçu.
(3) Ne pas utiliser un outil s'il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas être commandé avec un interrupteur est dangereux et doit être réparé.
(4) Déconnecter la fiche de la source d'alimentation avant de réaliser tout ajustement, changement d'accessoires ou pour ranger l'outil. De telles mesures de sécurité réduisent le risque que l'outil ne démarre accidentellement.
(5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexpérimentées. Les outils sont dangereux dans les mains de personnes inexpérimentées.
(6) Entretenir les outils avec soin. Maintenir les outils de coupe affûtés et propres. Des outils correctement entretenus, avec des tranchants bien affûtés, sont moins susceptibles de se coincer et sont plus faciles à contrôler.
(7) Vérifier les défauts d'alignement ou grippage des parties mobiles, les ruptures des pièces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l'outil avant de l'utiliser. Beaucoup d'accidents sont causés par des outils mal entretenus.
(8) Utiliser uniquement les accessoires recommandés par le fabricant pur le modèle utilisé. Des accessoires qui peuvent convenir à un outil, peuvent devenir dangereux lorsqu'ils sont utilisés avec un autre outil.

5. Réparation

(1) La réparation de l'outil ne doit être réalisée uniquement par un réparateur qualifié. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures.

(2) Lors de la réparation d'un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d'entretien de ce mode d'emploi. L'utilisation de pièces non autorisées ou un non respect des instructions d'entretien peut créer un risque d'électrocution ou de blessures.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les outils par les surfaces de grippage lors de la réalisation d'opération où l'outil de coupe risque d'entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil "sous tension" mettra les parties métalliques de l'outil "sous tension" et électrocutera l'utilisateur.
2. TOUJOURS porter des bouchons d'oreille lors de l'utilisation de l'outil pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.

1. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

1. NE JAMAIS utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

2. Utiliser l'outil correct.

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance.

Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu : par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

2. Manipuler l'outil correctement.

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. NE JAMAIS permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.

1. Garder propres les évents d'air du moteur.

Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

1. Utiliser l'outil motorisé à la tension nominale.

Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique.

Si l'on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.

1. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement.

Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

1. TOUJOURS porter des lunettes de protection qui respectent les dernières révisions du

Standard ANSI Z87.1.

1. NE JAMAIS laisser la ponceuse orbitale sur le sol pendant qu'elle tourne.

2. NE JAMAIS appliquer d'eau ni d'huile de lubrification, car cela pourrait provoquer des chocs électriques.

3. NE JAMAIS appuyer la ponceuse orbitale trop fort contre une surface.

Le fait d'appuyer trop fort sur la ponceuse orbitale peut déchirer la toile émeri ou raccourcir la durée de service de la ponceuse elle-même.

1. TOUJOURS utiliser la ponceuse orbitale en toute sécurité pour assurer une utilisation correcte.

Cette ponceuse orbitale est une ponceuse à surface plane sèche portable qui a été conçue pour le ponçage des surfaces en bois ou en métal et des couches de fond.

1. TOUJOURS installer la ponceuse orbitale solidement.
2. TOUJOURS porter un masque de protection lors de l'utilisation de la ponceuse orbitale dans un espace clos.
3. Définitions pour les symboles utilisés sur cet outil

V ...... volts

Hz ...... hertz

A.....ampères

n。…… vitesse sans charge

W......watt

☐...... Construction de classe II

---/min ... tours par minute

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “☐” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y-compris de ne pas utiliser l'outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées.
Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon doux légèrement imbibé d'une solution savonneuse et essuyer minutieusement.
Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique ; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

ET

LES METTRE A LA DISPOSITION

DES AUTRES UTILISATEURS

ET

PROPRIETAIRES DE CET OUTIL !

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

NOM DES PARTIES

Fig. 1

SPECIFICATIONS

Moteur	Moteur série monophasé à collecteur
Source d'alimentation	Secteur, 120 V 60 Hz, monophaséz
Courant 1.7 A
Vitesse sans charge 14,000/min
Dimension du coussinet 4-1/2"	· 7-1/2" (110 mm · 190 mm)
Dimension du papier du verre	Carré: 4-1/2" · 4" (110 mm · 100 mm)Triangle: 3-3/4" · 3-3/4" · 3-3/4" (96 mm · 96 mm · 96 mm)
Poids 2.2 lbs (1.0 kg)

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

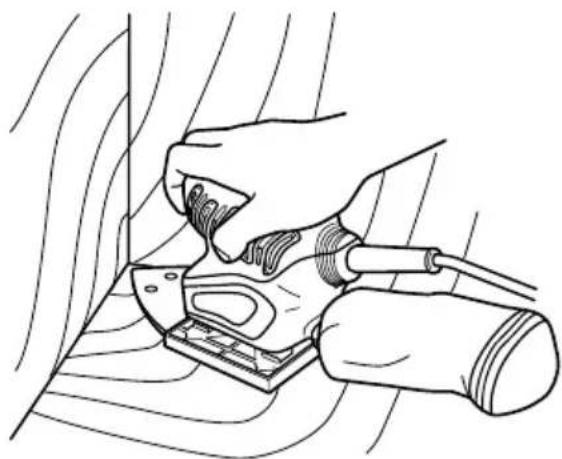

Essentiellement utilisé aux fins suivantes dans les coins ou les fentes.

○Polissage de finition des surfaces en bois.

○ Ponçage des surfaces en bois ou en métal avant l'application de peinture, etc.

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du produit.

1. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

1. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

1. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

1. Vérifier l'environnement de travail

S'assurer des points suivants avant de travail;

○Pas de gaz, liquide ou objet inflammable sur le chantier.

○ Le ponçage d'une tôle d'acier fine peut provoquer un bruit assourdissant. Dans ce cas, mettre un tapis en caoutchouc sous la pièce.

○ Prendre les mesures anti-bruit qui s'imposent pour éviter tout effet néfaste du bruit électrique sur l'environnement.

○ Eloigner les enfants et toutes les personnes non autorisées.

6. Installation de la toile émeri

(1) Faire correspondre les orifices de la toile émeri (type Velcro) avec ceux du coussinet (Socle) (type Velcro). (Fig. 2, 3)

Fig. 3 Fig. 2

(2) Fixer solidement la toile émeri (type Velcro) en appuyant dessus fortement et de façon uniforme avec la paume (Fig. 4, 5).

Fig. 4

Fig. 5

7. Fixation et retrait du sac à poussière

(1) Fixation du sac à poussière

Tenir l'entonnoir de poussière et le pousser dans le sens de la flèche A pour le fixer au déversoir de poussière, comme indiqué par la Fig. 6.

(2) Retrait du sac à poussière

Tenir l'entonnoir de poussière et le tirer dans le sens de la flèche B pour le détacher du déversoir de poussière, comme indiqué par la Fig. 6.

Fig. 6

UTILISATION DE LA PONCEUSE ORBITALE

AVERTISSEMENT

: Ne jamais utiliser d'eau ou de fluide de ponçage au cours des opérations de ponçage. Cela peut entraîner un risque de commotion électrique.

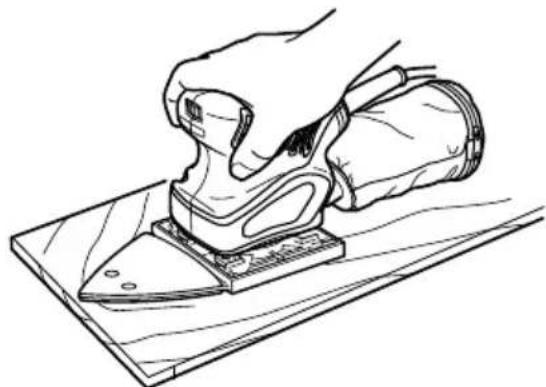

1. Comment tenir la ponceuse orbitale Tenir l'enveloppe et presser légèrement la ponceuse sur la surface à poncer de manière à ce que le papier de verre soit uniformément en contact avec la surface à poncer, comme indiqué par la Fig. 7, 8. NE JAMAIS appliquer une pression excessive sur la ponceuse au cours du ponçage. Une pression excessive peut provoquer une surchage du moteur, réduire la durée de vie du papier de verre et diminuer l'efficacité du ponçage ou du polissage.

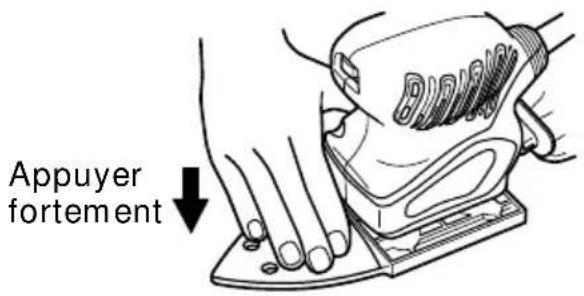

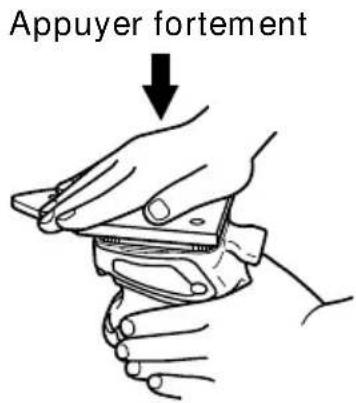

N'appuyez pas trop fort sur le coin du patin, au risque de l'endommager.

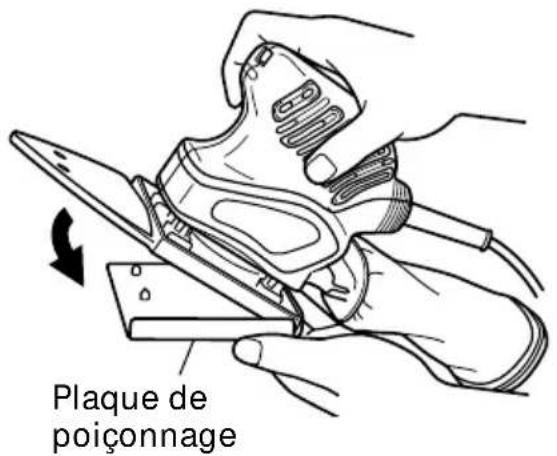

1. Comment déplacer la ponceuse orbitale Pour obtenir une efficacité de fonctionnement optimale, déplacer la ponceuse alternativement vers l'avant et vers l'arrière tout en maintenant la vitesse et l'équilibre constants.

2. Mise en MARCHE et ARRET de la ponceuse La ponceuse peut être mise sous tension en mettant le levier sur la position MARCHE (ON) (1) et hors tension en mettant ce levier sur ARRET (OFF) (0).

Ne jamais mettre l'interrupteur d'alimentation sur MARCHE (ON) lorsque la ponceuse est en contact avec la surface à poncer. Cette précaution est nécessaire pour éviter d'endommager la pièce à travailler. La même précaution doit être prise lorsque l'interrupteur d'alimentation est mis sur ARRET (OFF).

ATTENTION:

- Toujours éteindre la ponceuse orbitale et la débrancher immédiatement après l'utilisation. - La ponceuse pouvant aspirer de la poussière et des débris, veiller à ne pas la placer dans un endroit accusant une forte présence de poussière et de débris lorsqu'elle est encore en train de tourner tout de suite après l'utilisation.

INSTALLATION DES ACCESSOIRES EN OPTION

AVERTISSEMENT: Pour éviter tout accident, bien couper l'interrupteur d'alimentation (OFF) et débrancher la fiche.

Ouverture d'orifices dans la toile émeri avec la plaque perforée La capacité de ramassage de la poussière sera améliorée si l'on pratique des orifices dans une toile émeri sans orifice à l'aide de la plaque perforée.

Fig. 9

ENTRETIEN ET INSPECTION

AVERTISSEMENT:

S'assurer de mettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l'entretien et l'inspection de la meuleuse.

1. Vidage et nettoyage du sac à poussière

Si le sac à poussière contient trop de sciure de bois, la récupération de poussière sera difficile. Vider le sac lorsqu'il est plein.

Enlever le sac à poussière, ouvrir la fermeture et jeter le contenu.

1. Vérification du papier de verre

Remplacer le papier de verre dès que des traces d'usure excessive sont visibles, car l'utilisation d'un papier de verre trop usé diminuera l'efficacité des opérations et risque, de plus, d'endommager le coussinet.

1. Inspection des vis

Inspecter régulièrement toutes les vis et s'assurer qu'elles sont serrées à fond. Si l'une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT:

Il serait extrêmement dangereux d'utiliser la ponceuse orbitale avec des vis desserrées.

1. Inspection des balais en carbone

Pour assurer à tout moment la sécurité et la protection contre les chocs électrique, confier l'inspection et le remplacement des balais en carbone de l'outil EXCLUSIVEMENT à UN CENTRE DE SERVICE APRÈS -VENTE AGRÉÉ PAR HITACHI.

1. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

1. Liste des pièces de rechange

PRECAUCIÓN:

Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

ACCESSOIRES

⚠ AVERTISSEMENT:

TOUJOURS utiliser uniquement des pièces de rechange et des accessoires HITACHI. NE JAMAIS utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

(1) Toile émeri (type Velcro) (Carré) (Grain: #100) (N° de code 310345) .... 1 (4–1/2" · 4" (110 mm · 100 mm))
(1) Toile émeri (type Velcro) (Triangle) (Grain: #100) (N° de code 323969) ..... 2 (3–3/4" · 3–3/4" · 3–3/4" (96 mm · 96 mm · 96 mm))
(2) Sac à poussières (N° de code 323004)....1

ACCESSOIRES SUR OPTION ...... vendus séparément

○Toile émeri

Taille Type N° de grain N° de code
4-1/2” · 4”(110 mm · 100 mm)	Type Velcro(Carré)	AA60 310344
		AA100 310345
		AA150 310346
3-3/4” · 3-3/4” · 3-3/4”(96 mm · 96 mm · 96 mm)	Type Velcro(Triangle)	AA60 323968
		AA100 323969
		AA150 323970

○ Plaque perforée (N° de code 310340)

REMARQUE:

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

16 324-082 4 M4 · 10

17 938-307 1

18 311-948 1

19 626-VVM 1 626VVC2PS2L

20 340-578D 1 120V

21 322-762 1

22 322-763 1

23 360-637U 1 120V "19, 24"

24 629-VVM 1 629VVC2PS2L

25 322-757 1

26 993-052 1

27 600-1DD 1 6001DDCMPS2L

28 987-169 1

29 993-244 1 M4 · 12

30 322-758 1

31 984-750 2 D4 · 16

32 311-946 1

501 323-004 1

502 323-969 2

503 310-345 1

English

A: Item No.

B: Code No.

C: No. Used

D: Remarks

Français

A: No. élément

B: No. code

C: No. utilisé

D: Remarques

Español

A: N°. item

B: N°. codigo

C: N°. usado

D: Observaciones

WARNING:

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus [par l'Etat de Californie] pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

-Plomb des peintres à base de plomb,
- Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
- Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
