MODE D'EMPLOI AC-THOR My-PV
Instructions de montage
Montage-instructies
Outre les présentes instructions de montage, un mode d'emploi de l'appareil est disponible dans sa version actuelle à l'adresse www.my-pv.com.
Schémas de câblage à la fin du document.
La clé du dispositif (Device Key) suivante est requise pour enregistrer l'appareil en ligne. Gardez celle-ci avec soin!
Il peut être nécessaire de mettre à jour le micrologiciel pour le fonctionnement. La procédure est expliquée dans le manuel d'utilisation susmentionné.
Gestionnaire d'énergie photovoltaïque pour l'eau chaude et le chauffage
Instructions de montage en Français
Contenu
Contenu 30
Utilisation prévue....31
Inclus dans la livraison ....31
Consignes de sécurité....31
Exclusion de responsabilité et de garantie 32
Zone de raccordement....33
Commande externe par Modbus RTU 33
Montage....34
Raccordement de plusieurs capteurs de température....35
Raccordement électrique....36
Raccordement électrique de plusieurs appareils....36
Entretien 36
Affichage de fonctionnement ....37
Dépannage 37
Élimination....37
Déclaration de conformité UE ....37
Données techniques....38
Utilisation prévue
Le gestionnaire électronique d'énergie photovoltaïque AC•THOR 9s (ci-après AC•THOR 9s) est destiné au fonctionnement des consommateurs ohmiques tels que les cartouches électriques chauffantes, les chauffe-eau électriques, les convecteurs électriques, les tapis électriques chauffants ou les panneaux infrarouges.
L'appareil commande en permanence la tension de sortie et donc la puissance du consommateur raccordé en fonction de signaux externes (températures, signaux de commande Ethernet, signaux de commande).
L'AC•THOR est commandé par le wattmètre my-PV ou peut être associé à des produits de différents fabricants (voir la liste actuelle des fabricants sur www.my-pv.com).
L'AC•THOR est conçu pour être monté fixe à l'intérieur.
Dans les locaux humides, observer les prescriptions en vigueur !
Toute utilisation autre que celle décrite précédemment peut entraîner des dommages.
En outre, ceci est associé à des dangers tels que le court-circuit, l'incendie, le choc électrique, etc. Observer les consignes de sécurité et les informations sur la manipulation indiqués dans ce manuel !
Le produit est conforme aux exigences légales, nationales et européennes. Le nom de l'entreprise et le nom du produit sont des marques déposées de my-PV GmbH. Tous droits réservés.
Vous trouverez une description complète des fonctions de l'appareil et des réglages bles à l'aide de l'affichage ou de l'interface Web dans le mode d'emploi en ligne.
Inclus dans la livraison
• Gestionnaire électronique d'énergie photovoltaïque AC•THOR
- Support mural (situé sur la face arrière de l'appareil)
- Kit de montage (3 vis 4,2x32 mm, 3 chevilles 6mm)
- Capteur de température numérique my-PV (longueur de câble 5 m) avec fiche à 8 broches
• Fiche à 3 broches pour la sortie de commutation 16 A (située sur l'appareil)
• Stylo opérateur pour l'affichage avec support
- Instructions de montage
- Porte-clés AC•THOR
Consignes de sécurité
L'AC•THOR est conçu pour être monté fixe à l'intérieur.
Les appareils raccordés ne peuvent être que des consommateurs électriques purement ohmiques tels que, par exemple, les cartouches chauffantes, les chauffe-eau électriques, les convecteurs, les tapis chauffants ou les panneaux infrarouges ! Les appareils raccordés doivent être adaptés à des tensions d'alimentation variables comprises entre 0 et 230 VAC (ne jamais utiliser d'appareils avec des blocs d'alimentation électroniques !). Si ce n'est pas le cas, ceci peut entraîner un risque d'endommagement de l'AC•THOR ou du consommateur raccordé.
Ne brancher sur la prise de consommateur que le consommateur doté d'une fiche secteur appropriée !
Si le consommateur à brancher ne dispose pas de fiche secteur, brancher une fiche secteur EURO reliée à la terre à capacité de charge de 16 A (non inclus dans la livraison).
Le fonctionnement des appareils chauffants dotés d'un thermostat électronique n'est pas possible !
Pour la production d'eau chaude, seuls des générateurs de chaleur dotés d'un limiteur de température de sécurité intégré peuvent être raccordés.
Effectuer l'installation par un spécialiste agréé.
Respecter les normes correspondantes lors du montage et du raccordement.
Le boîtier de l'appareil peut chauffer pendant le fonctionnement. Monter l'appareil uniquement sur des surfaces non inflammables.
L'appareil ne convient que pour les espaces intérieurs secs. Si tel n'est pas le cas, cela pourrait entraîner un choc électrique fatal !
Dans les locaux humides, observer les prescriptions en vigueur !
Ne pas installer l'appareil dans un environnement contaminé par l'ammoniac.
Ne pas installer l'appareil dans un environnement poussiéreux.
Ne jamais couvrir les fentes d'aération du boîtier.
Une fois stockés et utilisés, éviter les expositions à la chaleur élevée ( >40^ C), au froid ( <5^ C) ou aux rayons directs du soleil.
Raccorder l'AC•THOR à une tension nominale de 3 x 230 VAC, 50/60 Hz.
La protection par fusible du raccord secteur du AC•THOR ne doit pas dépasser 16 A par phase (caractéristique de déclenchement B ou C).
Dans les installations commerciales, observer les règles de sécurité de la profession pour les installations et équipements électriques.
Cet appareil peut être utilisé par des enfants à partir de 8 ans ou par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, si elles ont été supervisées ou instruites pour une utilisation en toute sécurité et ont compris les dangers. Les enfants ne sont pas autorisés à jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance.
Exclusion de responsabilité et de garantie
Une exclusion de responsabilité et de garantie s'applique aux :
- dommages matériels ou corporels dus à une manipulation incorrecte ou au non-respect des instructions de montage et du mode d'emploi
- dommages indirect, en particulier pour les consommateurs raccordés
- conversions non autorisées, démontage ou autre interférence avec l'appareil, modification de l'appareil

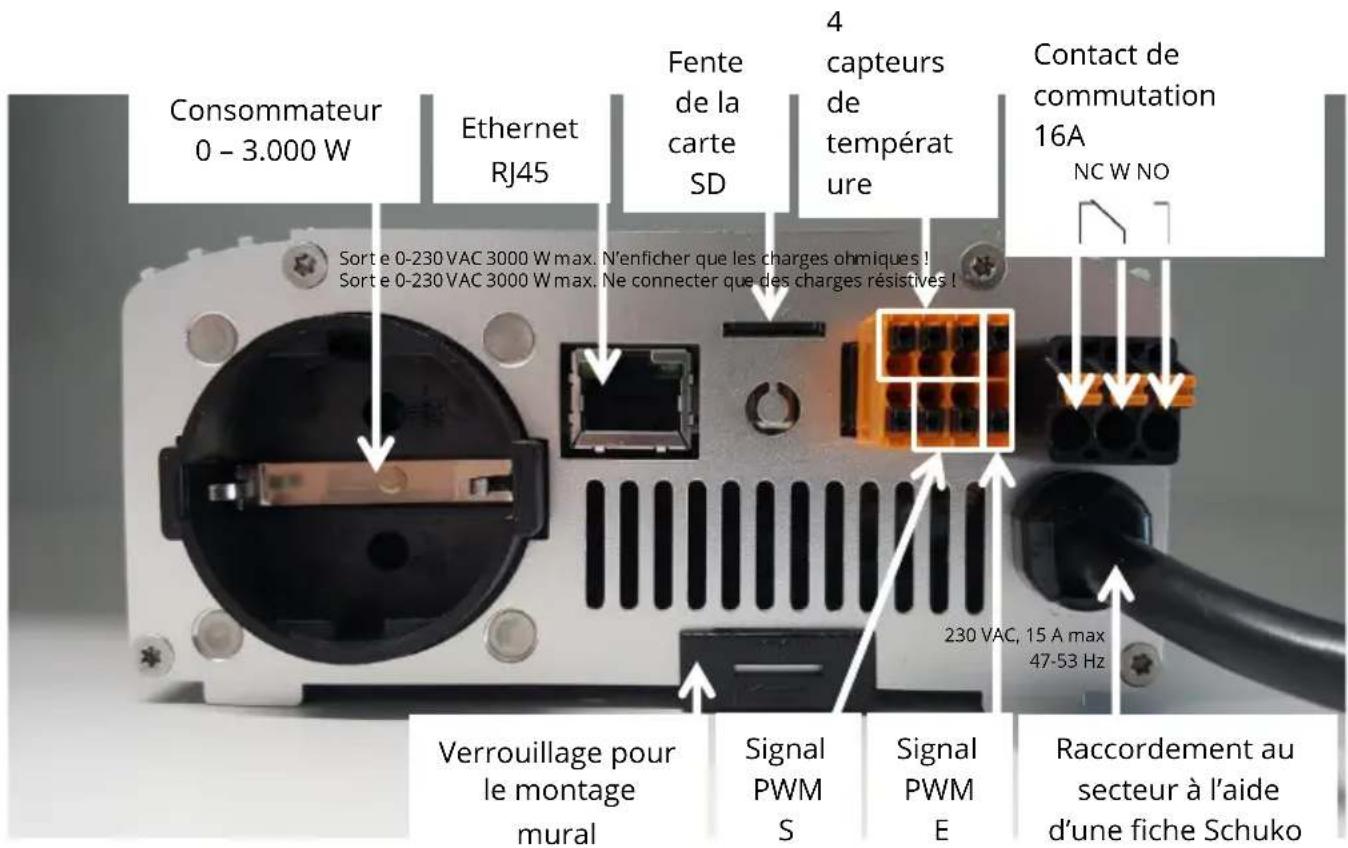

Zone de raccordement

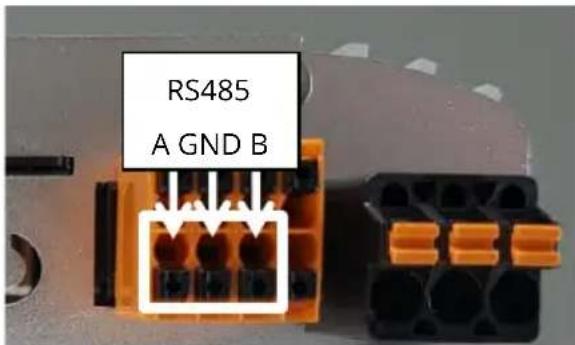

Commande externe par Modbus RTU
Utilisez un câble à paires torsadées blindées !
Le bus RTU doit être équipé d'une résistance de terminaison de 120 Ohm !
(Non inclus dans le champ d'application)
Le mode de fonctionnement M7 ne peut pas être utilisé pour la commande via Modbus RTU

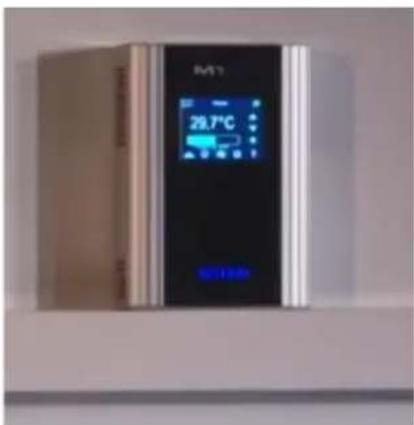

Montage
Une courte vidéo explicative du montage est disponible sur Internet. https://www.youtube.com/watch?v=WFHbayf5VDQ

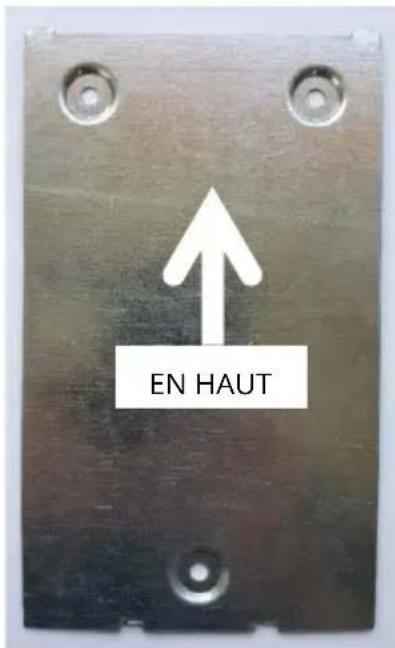

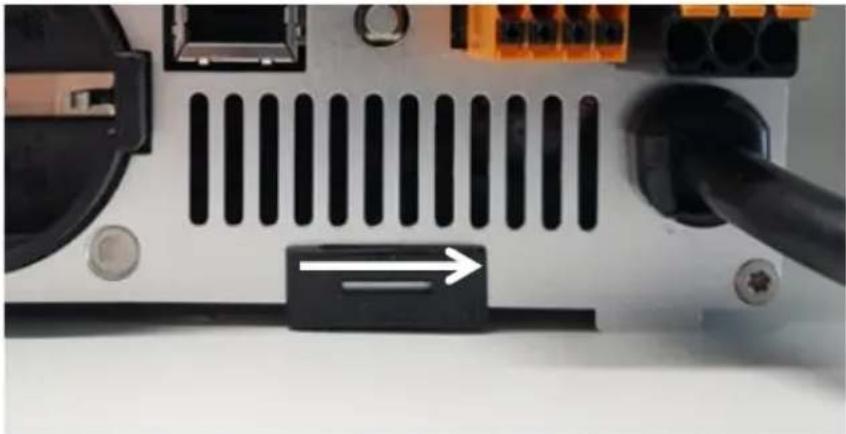

Retirer le support mural fourni de l'AC•THOR (situé sur la face arrière de l'appareil). Pour ce faire, pousser le verrouillage sur la face inférieure à droite.

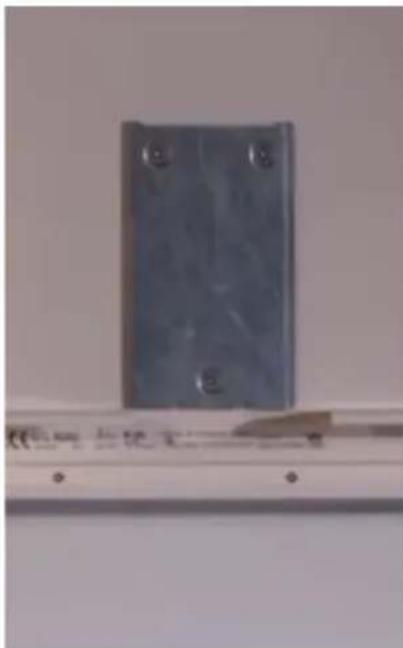

Fixer ensuite le support mural au sol à l'aide des trois vis. 3 vis et 3 chevilles sont inclues dans la livraison. Si les vis fournies ne sont pas adaptées au support, utiliser des vis appropriées.

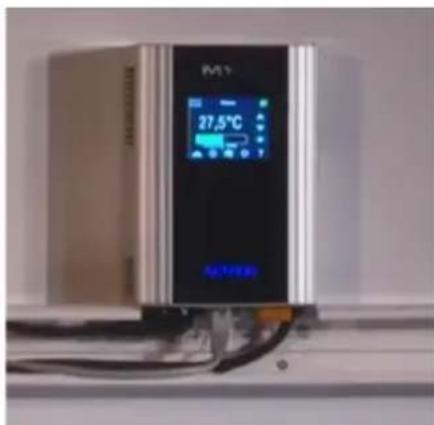

Pour la fixation au support mural, accrocher l'AC•THOR sur le support mural à l'aide des deux fentes supérieures, puis fixer les à la face inférieure à l'aide d'un verrouillage (glisser vers la gauche).
Vérifier l'étanchéité de l'AC•THOR!
Lors de l'installation dans une armoire électrique, assurez-vous d'un refroidissement suffisant, par exemple par des fentes d'aération dans la porte de l'armoire électrique!

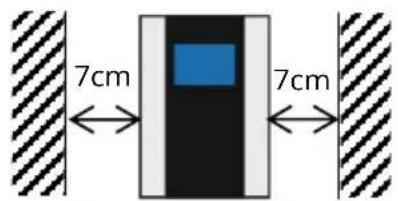

Une distance latérale minimale de 7 cm doit être respectée!

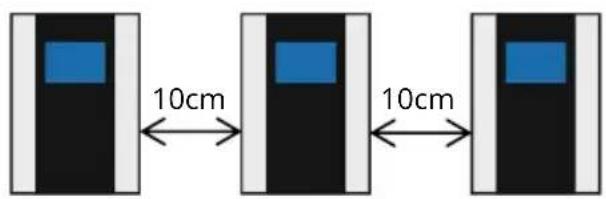

Lors du montage de plusieurs appareils côte à côte, respecter une distance minimale de 10 cm !
Ensuite, effectuer les raccordements électriques.
Ne pas immerger le(s) capteur(s) de température my-PV directement dans l'eau. Utiliser un manchon d'immersion !
CONSEIL : Pour l'acheminement des câbles, utiliser un chemin de câbles d'une hauteur de 60 mm.
La dimension de la découpe requise est de 130 x 60 mm.
Raccordement de plusieurs capteurs de température

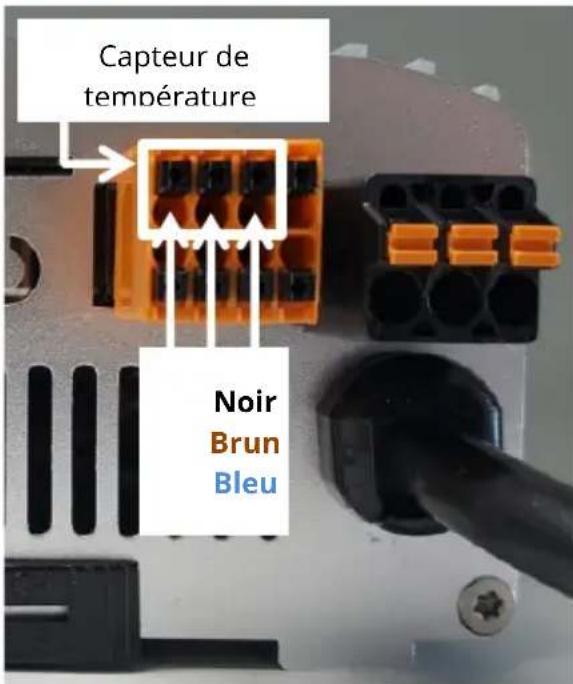

Jusqu'à quatre capteurs de température numériques (à 3 conducteurs chacun, système de bus) peuvent raccordés à L'AC•THOR. Les points de serrages à trois fils sont indiquées dans la figure suivante.
CONSEIL : En cas de plusieurs capteurs, les fils peuvent être également branchés parallèlement à l'extérieur !
Raccordement électrique
La protection par fusible du raccord secteur du AC•THOR ne doit pas dépasser 16 A par phase (caractéristique de déclenchement B ou C).
Raccorder le conducteur de protection et le neutre !
Faire attention aux autres consommateurs du circuit, cela peut entraîner le déclenchement de la protection par fusible !
La section des conducteurs au niveau du raccordement au réseau et des connexions de charge doit être d'au moins 1,5 mm².
Raccordement électrique de plusieurs appareils
Raccorder tout appareil aux circuits prévus à cet effet. L'AC•THOR respectif consomme jusqu'à 3 kW (avec une sortie de relais jusqu'à 6 kW). Une répartition en différentes phases dans le réseau électrique est recommandée.
Entretien
Ne jamais ouvrir l'appareil. L'appareil ne contient aucune pièce réparable par l'utilisateur.
Ne jamais versez de l'eau sur ou dans l'appareil !
La surface de l'appareil peut être nettoyée à l'aide d'un chiffon humide une fois débranchée (utilisez un nettoyant pour vitre doux ou un chiffon pour les lunettes si nécessaire).
Si l'environnement est pollué, vérifier régulièrement si les entrées/sorties d'air ne sont pas contaminées. Si nécessaire, nettoyer l'appareil à l'aide d'un aspirateur à travers les fentes d'aération.
Si l'aération est insuffisante, l'appareil ne peut pas fournir toute sa puissance !
Si le cordon d'alimentation de l'appareil est endommagé, faire le remplacé par le fabricant, son agent de service ou une personne de qualification similaire.

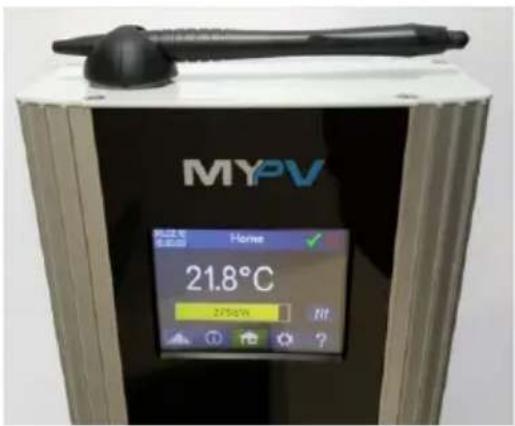

Affichage de fonctionnement

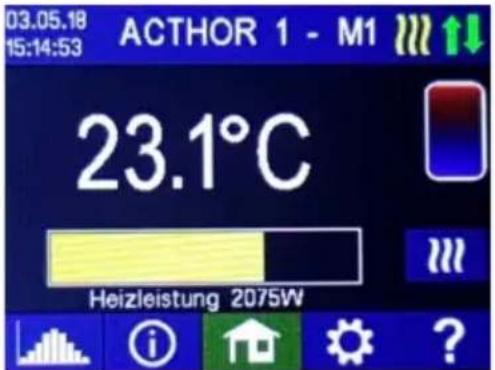

L'appareil dispose d'un écran tactile destiné à afficher les états de fonctionnement et à une utilisation facile.
Ne jamais toucher l'écran tactile avec des objets coupants ou pointus !

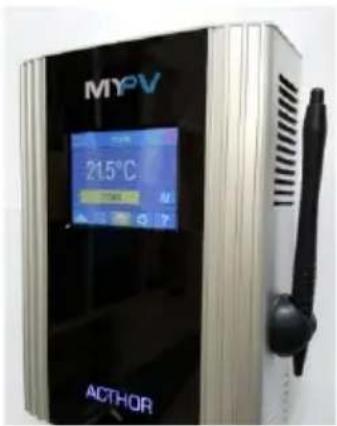

Pour une utilisation optimale, utiliser le stylo opérateur inclus. Le support du stylo peut être fixé à l'aide d'une surface adhésive sur ou à côté de l'appareil.
Une description détaillée de l'interface utilisateur graphique, des modes de fonctionnement, de la navigation dans les menus et des options de réglage sont indiqués dans le mode d'emploi de l'appareil. Sa version actuelle est disponible à l'adresse www.my-pv.com.
Dépannage
L'appareil ne contient aucune pièce réparable par l'utilisateur. En cas de panne, veuillez contacter votre revendeur.
Élimination
Stocker ou éliminer les matériaux d'emballage de manière appropriée.
Éliminer le produit à la fin de sa durée de vie conformément à la législation en vigueur.
Déclaration de conformité UE
Vous pouvez les retrouver à tout moment sur www.my-pv.com
Données techniques
AC•THOR
| Tension du réseau | 230 V, 45-65 Hz |
| Sortie réglée | Onde sinusoidale pure de 0 à 230 V0 à 3000 W max. |
| Sortie de commutation | 1 x UM20 VAC 100 mA min.230 VAC 16 A max. |
| Raccordement au réseau | Fiche de sécurité monophasée |
| Sécurité par fusible | 16 A caractéristique dedéclenchement B, C |
| Raccordement deconsommateur | Prise enfichanble de sécurité pourcharges ohmiques |
| Cordon d'alimentation | 2,8 m |
| Consommation en veille | < 1,5 W |
| Efficacité totale | >98 % à la puissance nominale |
| Plage de température defonctionnement | 0°C à 40°C |
| Humidité admissible | 0-99 % (sans condensation) |
| Température de stockage | -20°C à 70°C |
| Degré de protection | IP20 |
| Classe de protection | I |
| Capteur de température | Capteur de température numériquemy-PV (5 m) |
| Affichage | Graphique en couleur, écran tactile2,83" |
| Garantie | 2 ans |
| Systèmes compatibles | voir www.my-pv.com |
| Interfaces | Ethernet RJ45, RS485,entrée sans potentielPWM S, PWM E |
| Poids | 1,3 kg câble inclus(sans support mural) |
| Dimensions (L x H x P) | 135 x 195 x 65 mmsans cable réseau |
MYPV
Sous réserve de modifications et d'erreurs d'impression.
my-PV GmbH
