BEDIENUNGSANLEITUNG AC-THOR My-PV
Ergänzend zu dieser Montageanleitung ist eine Betriebsanleitung des Gerätes in der aktuellen Version auf www.my-pv.com verfügbar.
Verdrahtungspläne am Ende des Dokuments.
Der folgende Device Key ist für die online Registrierung des Gerätes erforderlich. Bewahren sie diesen sorgfältig auf!
Unter Umständen kann ein Update der Firmware für den Betrieb erforderlich sein. In der oben erwähnten Betriebsanleitung ist die Vorgangsweise dazu erläutert.
Photovoltaik-Power-Manager für Warmwasser und Heizung
Montageanleitung Deutsch
Inhalt
Inhalt....3
Bestimmungsgemäße Verwendung....4
Lieferumfang 4
Sicherheitshinweise 4
Haftungs- und Gewährleistungsausschluss ....5

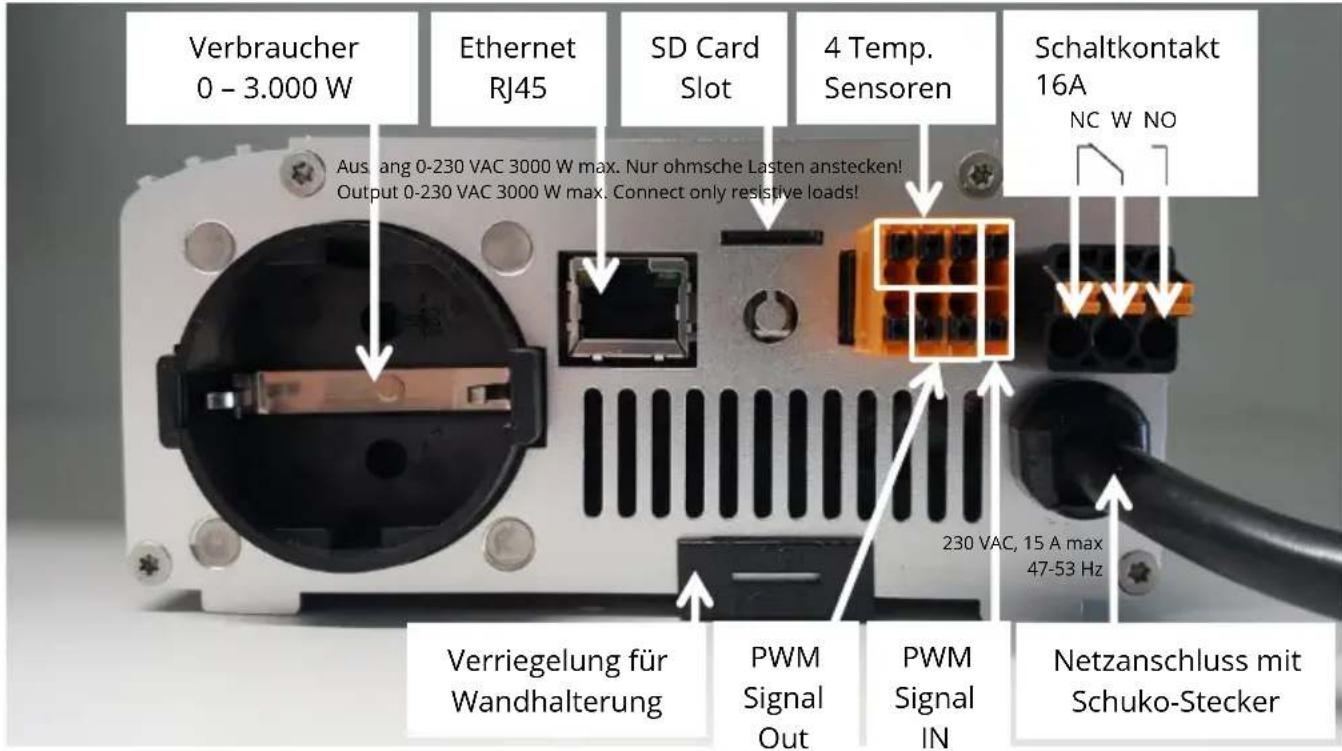

Anschlussbereich 6
Modbus RTU Anschluss....6
Montage 7
Anschluss von mehreren Temperaturfühlern....8
Elektrischer Anschluss....9
4 Elektrischer Anschluss mehrerer Geräte....9
Wartung....9
Betriebsanzeigen....10
Fehlerbehebung....10
Entsorgung....10
EU Konformitätserklärung....10
Technische Daten....11
Bestimmungsgemäße Verwendung
Der elektronische Photovoltaik-Power-Manager AC•THOR (nachfolgend kurz AC•THOR) ist zum Betrieb von ohmschen Verbrauchern wie beispielsweise elektrische Heizstäbe, Elektroboiler, elektrischen Konvektoren, elektrische Heizmatten oder Infrarotpaneelen bestimmt.
Das Gerät steuert entsprechend externer Signale (Temperaturen, Ethernet-Steuersignale, Steuersignale) stufenlos die Ausgangspannung und damit die Leistung des angeschlossenen Verbrauchers.
Der AC•THOR wird durch den my-PV Power Meter gesteuert, oder lässt sich mit Produkten diverser Hersteller kombinieren (die aktuelle Herstellerliste ist unter www.my-pv.com ersichtlich).
Der AC•THOR ist zum ortsfesten Einbau in Innenräumen bestimmt.
In Feuchträumen sind die einschlägigen Vorschriften zu beachten!
Eine andere Verwendung als zuvor beschrieben, kann zu Beschädigung führen.
Darüber hinaus ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Die Sicherheitshinweise und die Informationen zur Handhabung in dieser Montage-Anleitung sind unbedingt zu beachten!
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Firmenname und Produktbezeichnung sind Warenzeichen der my-PV GmbH. Alle Rechte vorbehalten.
Eine umfassende Beschreibung der Gerätefunktionen und der möglichen Einstellungen das Display oder das Web Interface finden Sie in der Online Betriebsanleitung.
Lieferumfang
• Elektronischer Photovoltaik-Power-Manager AC•THOR
- Wandhalterung (befindet sich auf der Geräterückseite)
• Montageset (3 Schrauben 4,2x32mm, 3 Dübel 6mm)
• my-PV Temperatursensor digital (Kabellänge 5m) mit 8-poligem Stecker
- Stecker 3-polig für 16 A Schaltausgang (befindet sich am Gerät)
- Bedienerstift für Display mit Halterung
- Montageanleitung
• Schlüsselanhänger AC•THOR
Sicherheitshinweise
Der AC•THOR ist zum ortsfesten Einbau in Innenräumen bestimmt.
Angeschlossene Geräte dürfen nur rein ohmsche elektrische Verbraucher sein, zum Beispiel Heizstäbe, Elektroboiler, Konvektoren, Heizmatten oder Infrarotpaneele! Angeschlossene Geräte müssen für variable Versorgungsspannungen zwischen 0-230 VAC geeignet sein (keinesfalls Geräte mit elektronischen Netzteilen!). Andernfalls kann dies zur Beschädigung des AC•THOR oder des angeschlossenen Verbrauchers führen.
An der Verbrauchersteckdose nur Verbraucher mit geeignetem Netzstecker anschließen! Sofern der anzuschießende Verbraucher über keinen Netzstecker verfügt, ist ein geerdeter EURO Netzstecker mit 16 A Strombelastbarkeit anzubringen (nicht im Lieferumfang enthalten). Der Betrieb von Heizeinrichtungen mit elektronischen Thermostaten ist nicht möglich!
Für die Warmwasserbereitung dürfen ausschließlich Wärmeerzeuger mit integriertem Sicherheitstemperaturbegrenzer angeschlossen werden.
Die Installation ist durch den autorisierten Fachmann durchzuführen.
Bei Montage und Anschluss sind die einschlägigen Normen einzuhalten.
Das Gehäuse des Gerätes kann sich im Betrieb erwärmen. Gerät nur auf nicht brennbaren Oberflächen montieren.
Das Gerät ist nur für trockene Innenräume geeignet. Andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
In Feuchträumen sind die einschlägigen Vorschriften zu beachten!
Gerät nicht in Ammoniak-belasteter Umgebung installieren.
Gerät nicht in staubhaltiger Umgebung installieren.
Die Lüftungsschlitze des Gehäuses dürfen keinesfalls abgedeckt werden.
Vermeiden Sie bei Aufbewahrung und Betrieb die Einwirkung von starker Hitze ( > 40^ C), Kälte ( < 5^ C) oder direkter Sonneneinstrahlung.
Die AC•THOR ist an eine Nennspannung von 230 VAC, 50/60 Hz anzuschließen.
Die Absicherung des Netzanschlusses für den AC•THOR darf höchstens 16A (Auslösecharakteristik B oder C) betragen.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Haftungs- und Gewährleistungsausschluss
Ein Haftungs- und Gewährleistungsausschluss gilt für:
- Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Montage- und Betriebsanleitung verursacht werden
- Folgeschäden, insbesondere an den angeschlossenen Verbrauchern
- eigenmächtiges Umbauen, Zerlegen oder sonstige Eingriffe in das Gerät, Verändern des Gerätes
Anschlussbereich

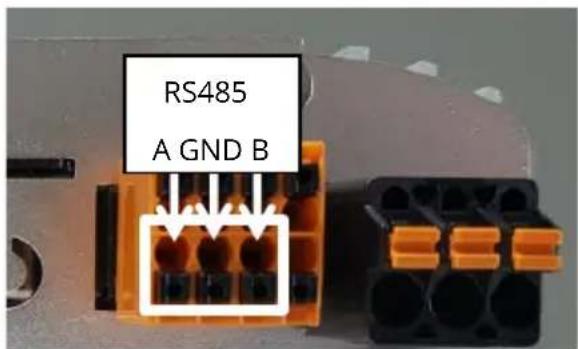

Modbus RTU Anschluss
Geschirmte verdrillte Leitung verwenden!
RTU Bus mit einem 120 Ohm Abschlusswiderstand versehen!
(Nicht im Lieferumfang enthalten)
Bei der Ansteuerung durch Modbus RTU kann die Betriebsart M7 nicht verwendet werden!
Montage
Ein kurzes Erklärvideo zur Montage finden sie auch im Internet https://www.youtube.com/watch?v=WFHbayf5VDQ

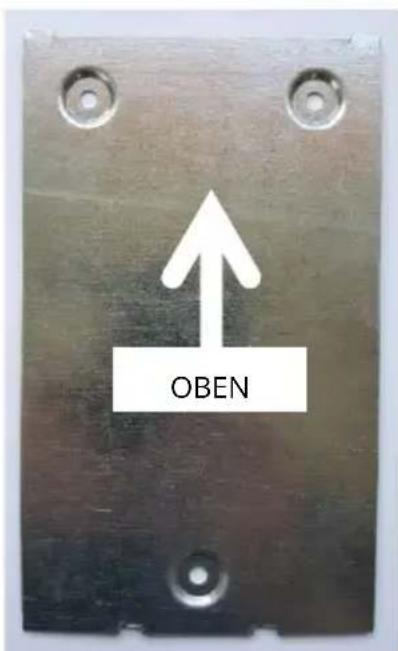

Die mitgelieferte Wandhalterung vom AC•THOR abnehmen (befindet sich auf der Geräterückseite). Dazu die Verriegelung an der Unterseite nach rechts schieben.

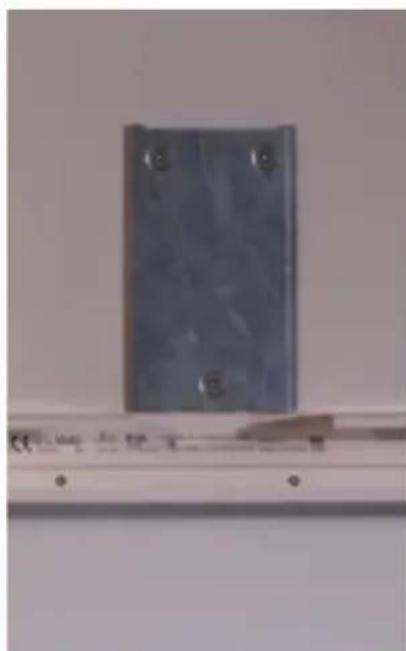

Anschließend die Wandhalterung mit drei Schrauben am Untergrund befestigen. Im Lieferumfang enthalten sind 3 Schrauben und 3 Dübel. Sollten die gelieferten Schrauben nicht für den Untergrund geeignet sein, sind passende Schrauben zu verwenden.

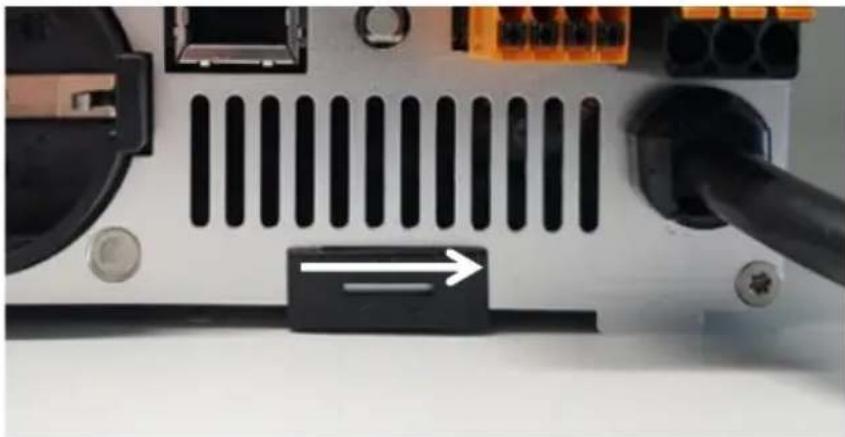

Zur Befestigung an der Wandhalterung ist der AC•THOR mit den beiden Langlöchern an der Oberseite in die Wandhalterung einzuhängen und anschließend mittels Verriegelung an der Unterseite zu fixieren (nach links schieben).
AC·THOR auf festen Sitz prüfen!
Bei der Montage in einem Elektroverteiler ist auf ausreichende Kühlung, zum Beispiel in Lüftungsschlitze in der Schaltschranktür zu achten!

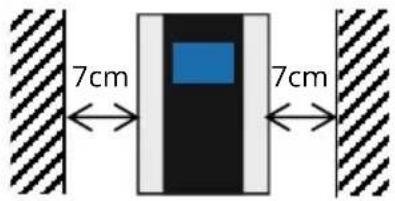

Bei der Montage ist ein seitlicher Mindestabstand von 7cm einzuhalten!

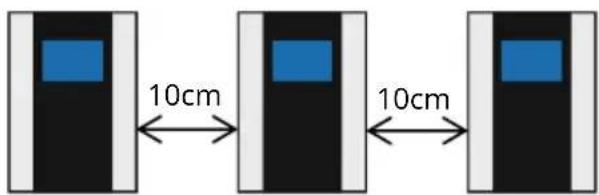

Bei der Montage mehrerer Geräte nebeneinander ist ein Mindestabstand von 10cm halten!
Danach können die elektrischen Verbindungen hergestellt werden.
my-PV Temperatursensor(en) nicht direkt in Wasser eintauchen. Tauchhülse verwenden!
TIPP: verwenden sie zur Leitungsführung einen Kabelkanal mit 60 mm Höhe. Das Maß des erforderlichen Ausschnitts beträgt 130 x 60 mm.
Anschluss von mehreren Temperaturfühlern

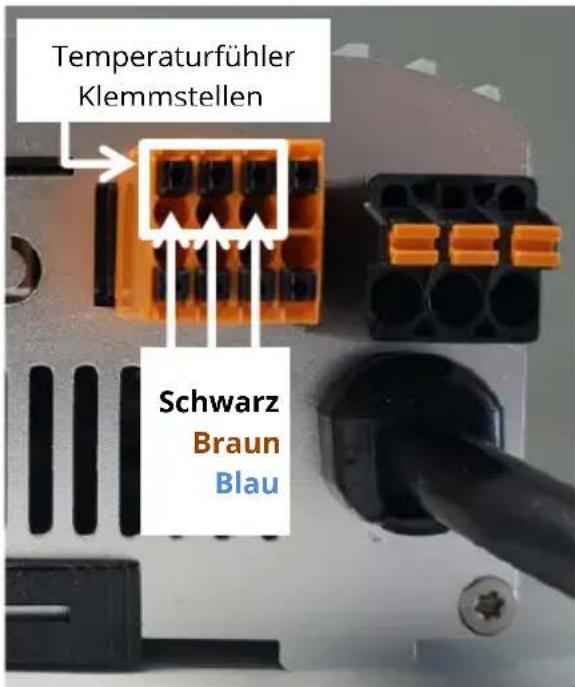

Mit dem AC•THOR können bis zu vier digitale Temperaturfühler (je 3 Adern, Bussystem) verbunden werden. Die Klemmstellen für die drei Adern sind in der folgenden Abbildung markiert.
TIPP: Kommt mehr als ein Fühler zu Einsatz können die Adern auch extern parallel geklemmt werden!
Elektrischer Anschluss
Die Absicherung des Netzanschlusses für den AC•THOR darf höchstens 16A (Auslösecharakteristik B oder C) betragen.
Der Schutzleiter in der Steckdose muss angeschlossen sein!
Achten Sie auf weitere Verbraucher an dem Stromkreis, dies kann zum Auslösen der Sicherung führen!
Die Leiterquerschnitte am Netzanschluss und an den Verbraucheranschlüssen müssen mindestens 1,5 mm² betragen.
Elektrischer Anschluss mehrerer Geräte
Alle Geräte sind an die dafür vorgesehenen Stromkreise anzuschließen. Beachten Sie, dass jeder AC•THOR bis zu 3 kW Leistung (mit Relaisausgang bis 6 kW) aufnimmt. Sinnvoll ist eine Aufteilung auf einzelne Phasen im Stromnetz.
Wartung
Gerät niemals öffnen. Das Gerät enthält keine vom Anwender zu reparierenden Teile.
Niemals Wasser über oder in das Gerät schütten!
Die Oberfläche des Gerätes kann im ausgesteckten Zustand mit einem feuchten Tuch gereinigt werden (ev. milden Glasreiniger oder Brillenputztuch verwenden).
Bei verschmutzter Umgebung sind die Luft Ein / Austrittsöffnungen regelmäßig auf Verunreinigung zu überprüfen. Gegebenenfalls das Gerät mit einem Staubsauger durch die Lüftungsschlitze reinigen.
Das Gerät kann bei nicht ausreichender Belüftung nicht die volle Leistung abgeben!
Wenn die Netzanschlussleitung des Geräts beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.
Betriebsanzeigen

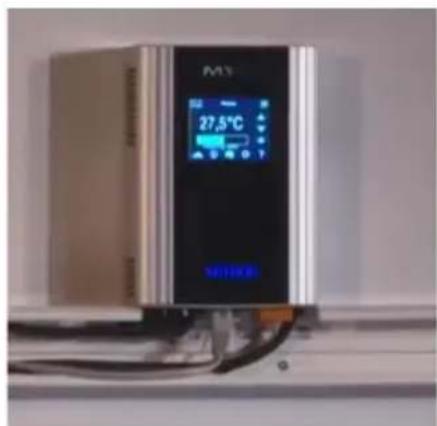

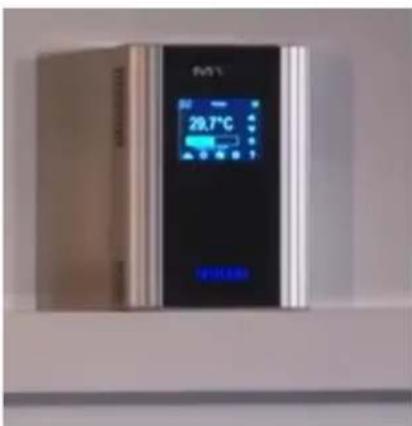

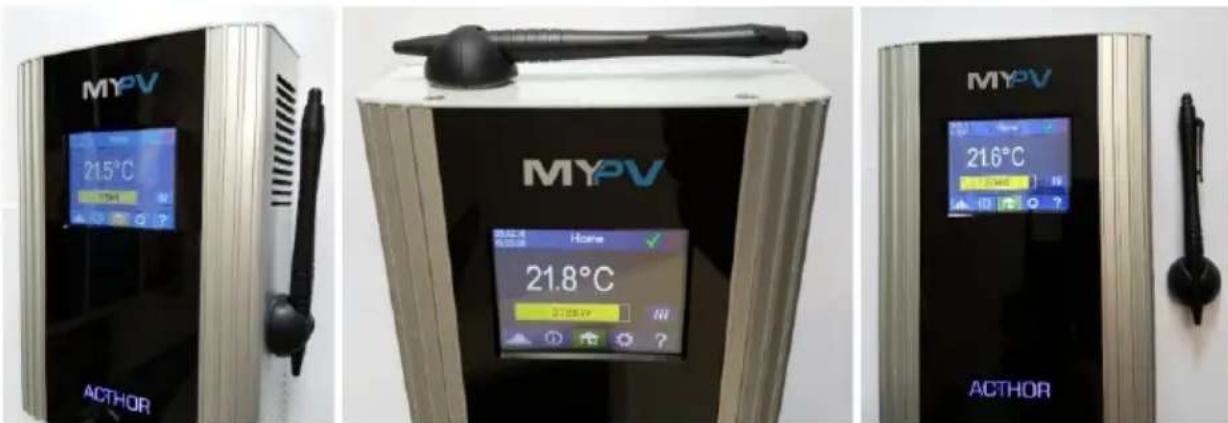

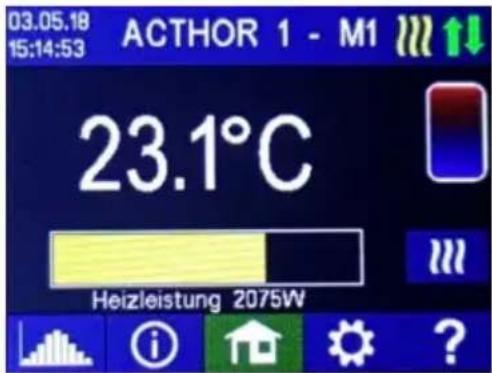

Das Gerät besitzt einen Touch Screen zur Anzeige der Betriebszustände und zur einfachen Bedienung.
Berühren sie den Touch Screen niemals mit spitzen oder scharfkantigen Gegenständen!
Verwenden sie zur Bedienung am besten den beiliegenden Bedienerstift. Die Halterung für den Stift kann mittels vorhandener Klebefläche am oder neben dem Gerät angebracht werden.
Eine detaillierte Beschreibung der grafischen Benutzerschnittstelle, der Betriebsarten, der Menüführung, sowie der Einstellmöglichkeiten finden Sie in der Betriebsanleitung des Gerätes. Die aktuelle Version ist auf www.my-pv.com verfügbar.
Fehlerbehebung
Das Gerät enthält keine vom Anwender zu reparierenden Teile. Im Störungsfall kontaktieren Sie bitte Ihren Fachhändler.
Entsorgung
Verpackungsmaterial entweder aufbewahren oder ordnungsgemäß entsorgen. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
EU Konformitätserklärung
Diese finden sie jederzeit auf www.my-pv.com
Technische Daten
AC·THOR
| Netzspannung | 230 V, 45-65 Hz |
| Geregelter Ausgang | 0 bis 230 V reiner Sinus0 bis 3.000 W max. |
| Schaltausgang | 1 x UM20 VAC 100 mA min.230 VAC 16 A max. |
| Netzanschluss | Einphasig, Schutzkontakt-Stecker |
| Absicherung | 16 A Auslösecharakteristik B, C |
| Verbraucheranschluss | Schutzkontakt-Steckdose für ohmsche Lasten |
| Anschlusskabel | 2,8 m |
| Standby-Verbrauch | < 1,5 W |
| Wirkungsgrad gesamt | >98 % bei Nennleistung |
| Betriebstemperaturbereich | 0°C bis 40°C |
| Zulässige Luftfeuchtigkeit | 0-99% (nicht kondensierend) |
| Lagertemperatur | -20°C bis 70°C |
| Schutzart | IP20 |
| Schutzklasse | I |
| Temperatursensor | my-PV Temperatursensor digital (5m) |
| Display | Color Grafik, Touch Screen 2,83" |
| Garantie | 2 Jahre |
| Kompatible Systeme | siehe www.my-pv.com |
| Schnittstellen | Ethernet RJ45, RS485 potentialfreier Eingang PWM out, PWM in |
| Gewicht | 1,5 kg inkl. Kabel(ohne Wandhalterung) |
| Abmessungen (B x H x T) | 135 x 195 x 65 mm ohne Netzkabel |
Änderungen und Druckfehler vorbehalten.
my-PV GmbH Betriebsstraße 12, 4523 Neuzeug
www.my-pv.com
AC•THOR®
Betriebsstraße 12, 4523
Neuzeug
www.my-pv.com
AC•THOR®
my-PV GmbH Betriebsstraße 12, A-4523 Neuzeug
www.my-pv.com
Verdrahtungspläne / Wiring diagrams
Die aktuellen Versionen sind auf www.my-pv.com verfügbar.
AC•THOR Verdrahtung Ansteuerungsseite / Wiring the control side

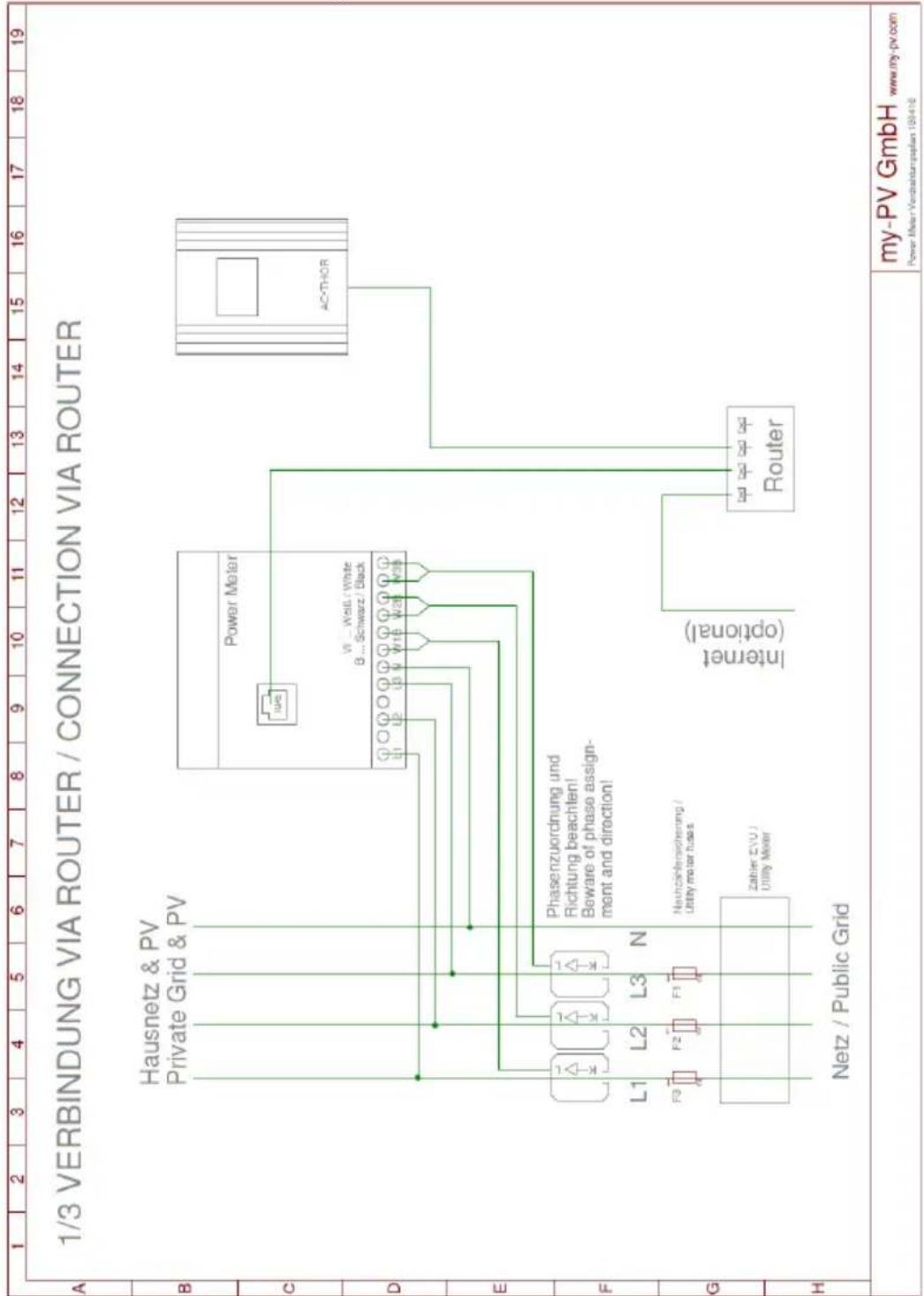

Power Meter - Verbindung via Router / connection via router
Das Herstellen der automatischen Verbindung via Router kann bis zu einer Minuteern!

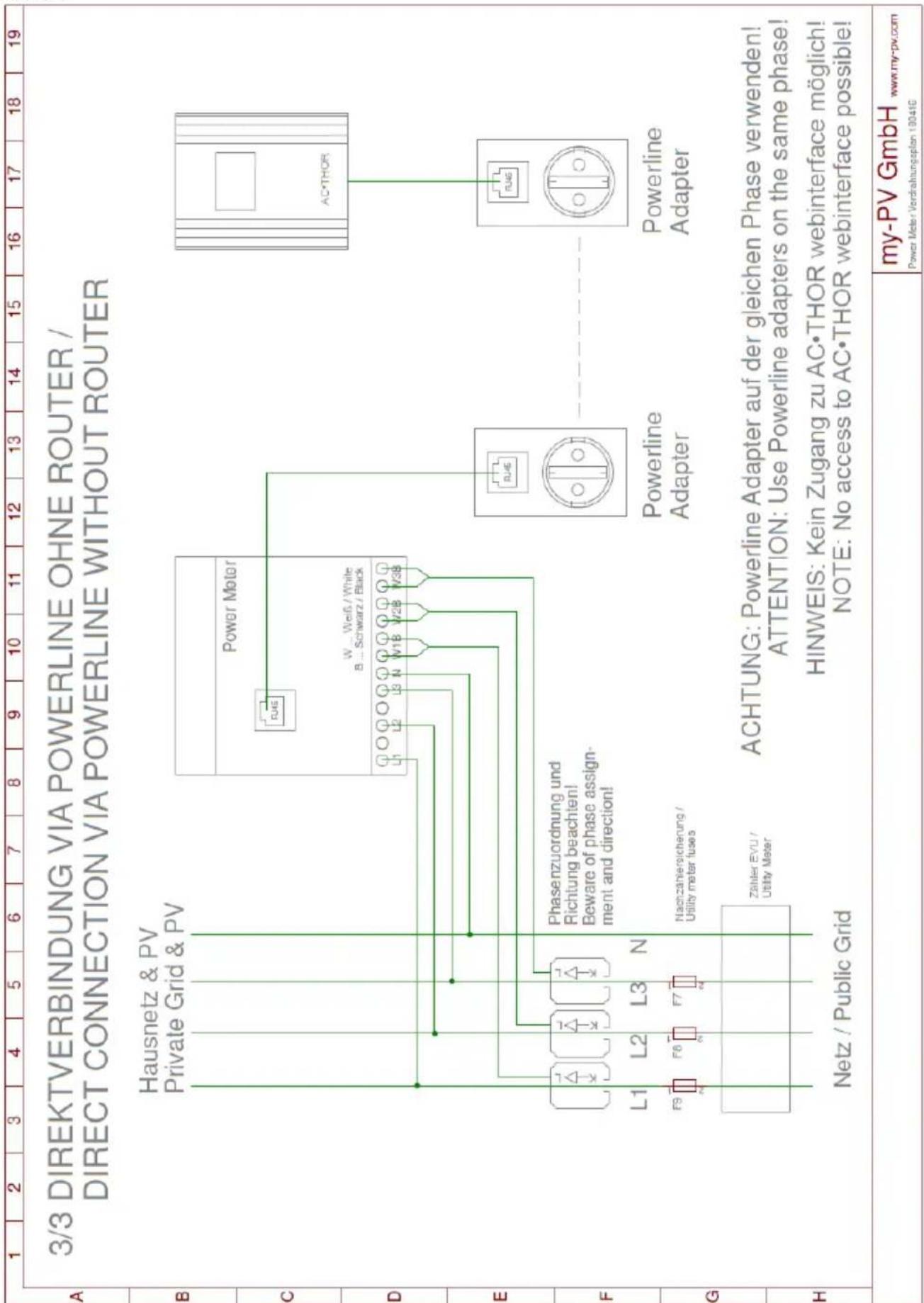

Power Meter – Verbindung via Powerline ohne Router / connection via Powerline without router

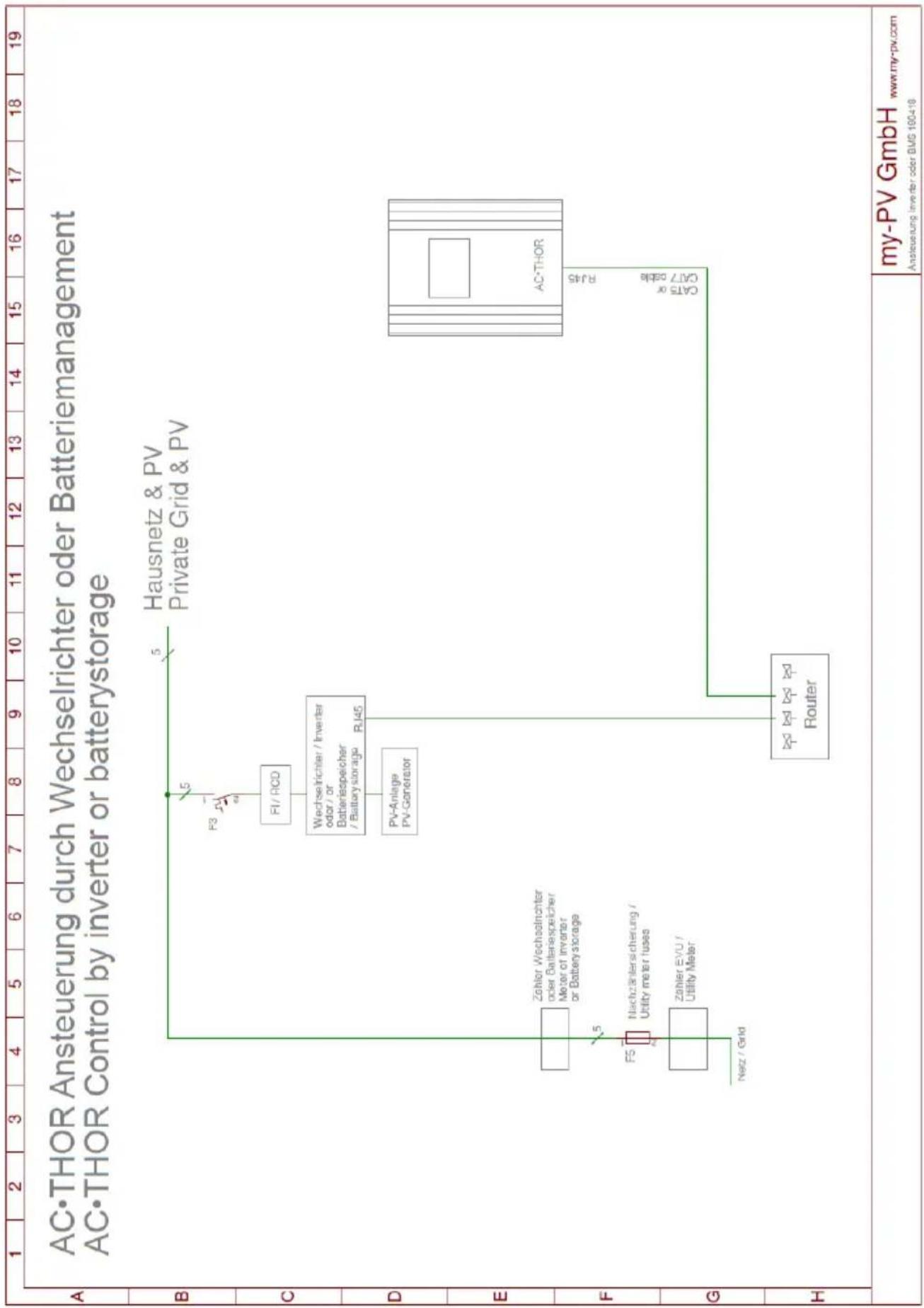

Ansteuerung durch Wechselrichter oder Batteriemanagement / Control by inverter or battery management


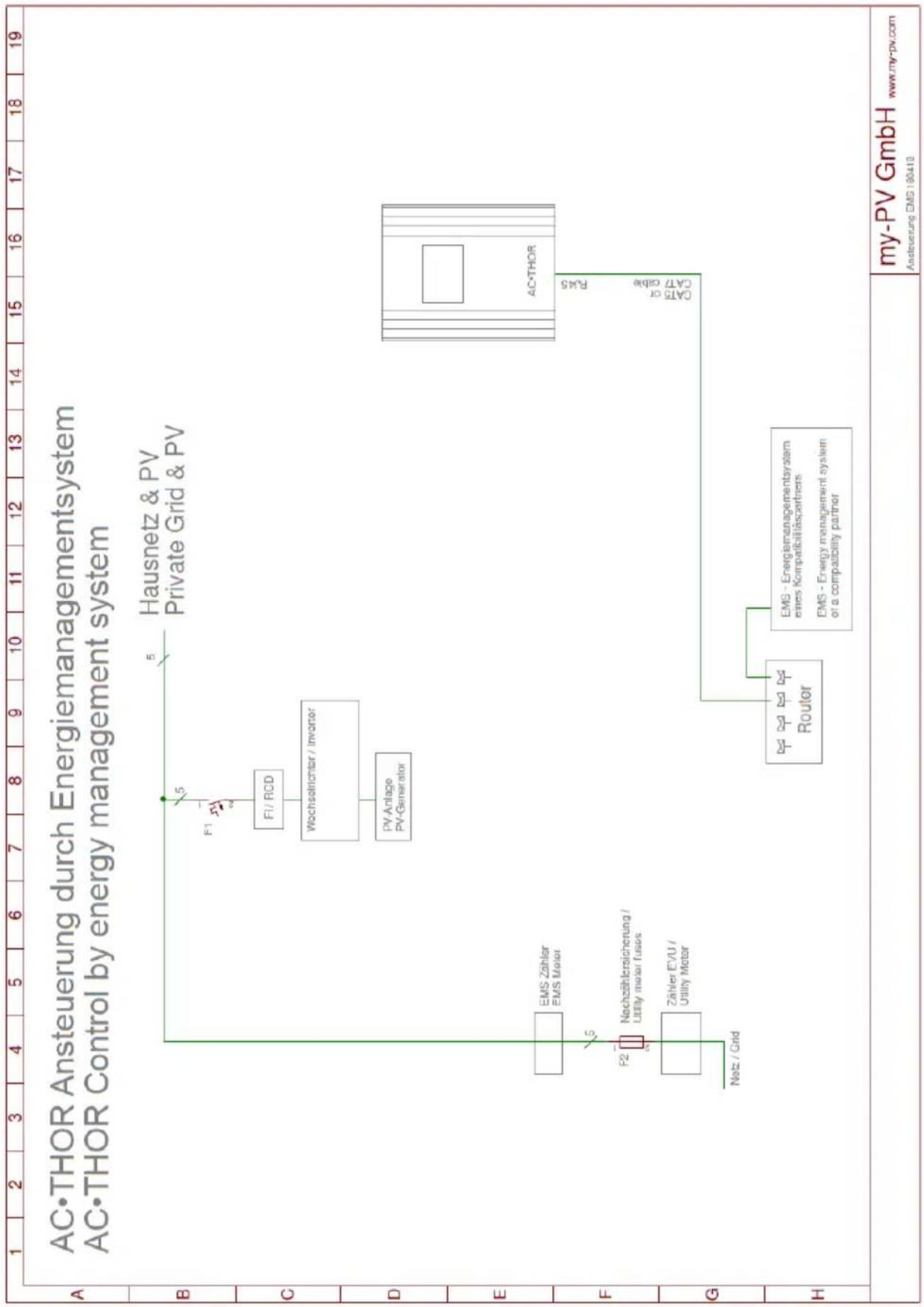

Ansteuerung durch Energiemanagementsystem / Control by the energy management system
AC•THOR Verdrahtung Anwendungen / Wiring applications

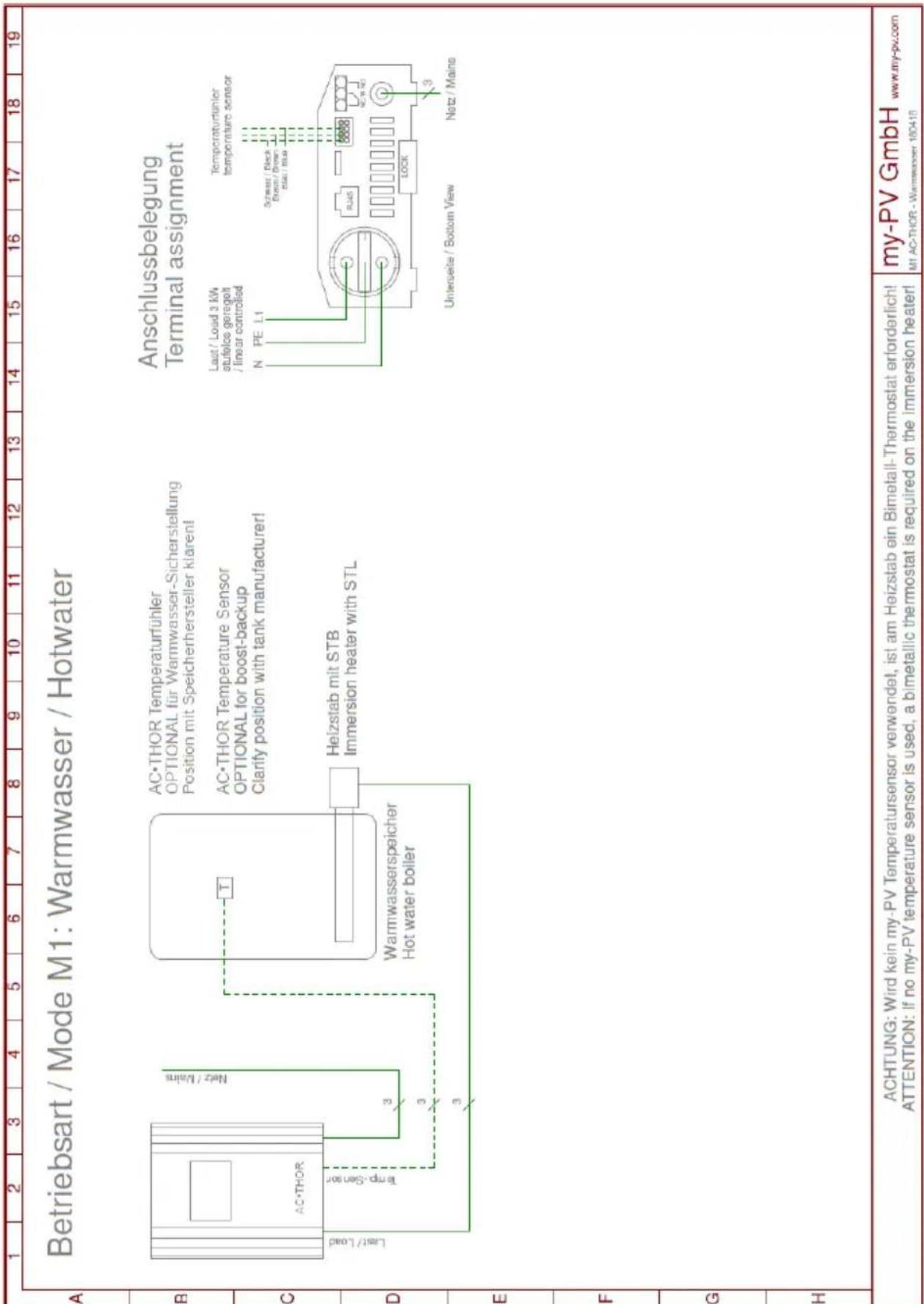

Betriebsart M1: Warmwasser 3 kW / Operating mode M1: Hot water 3 kW

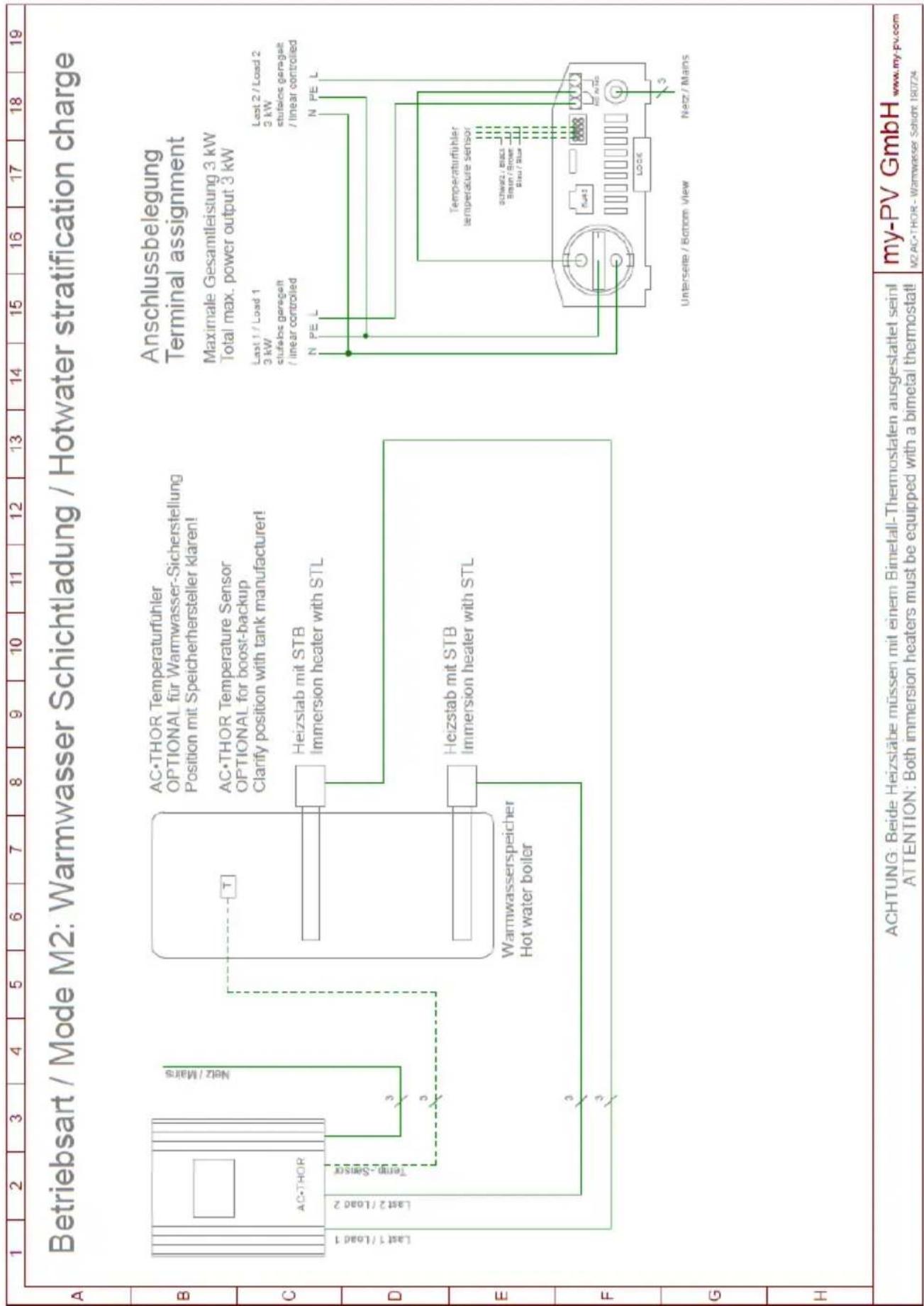

Betriebsart M2: Warmwasser Schichtladung / Operating mode M2: Hotwater stratification charge

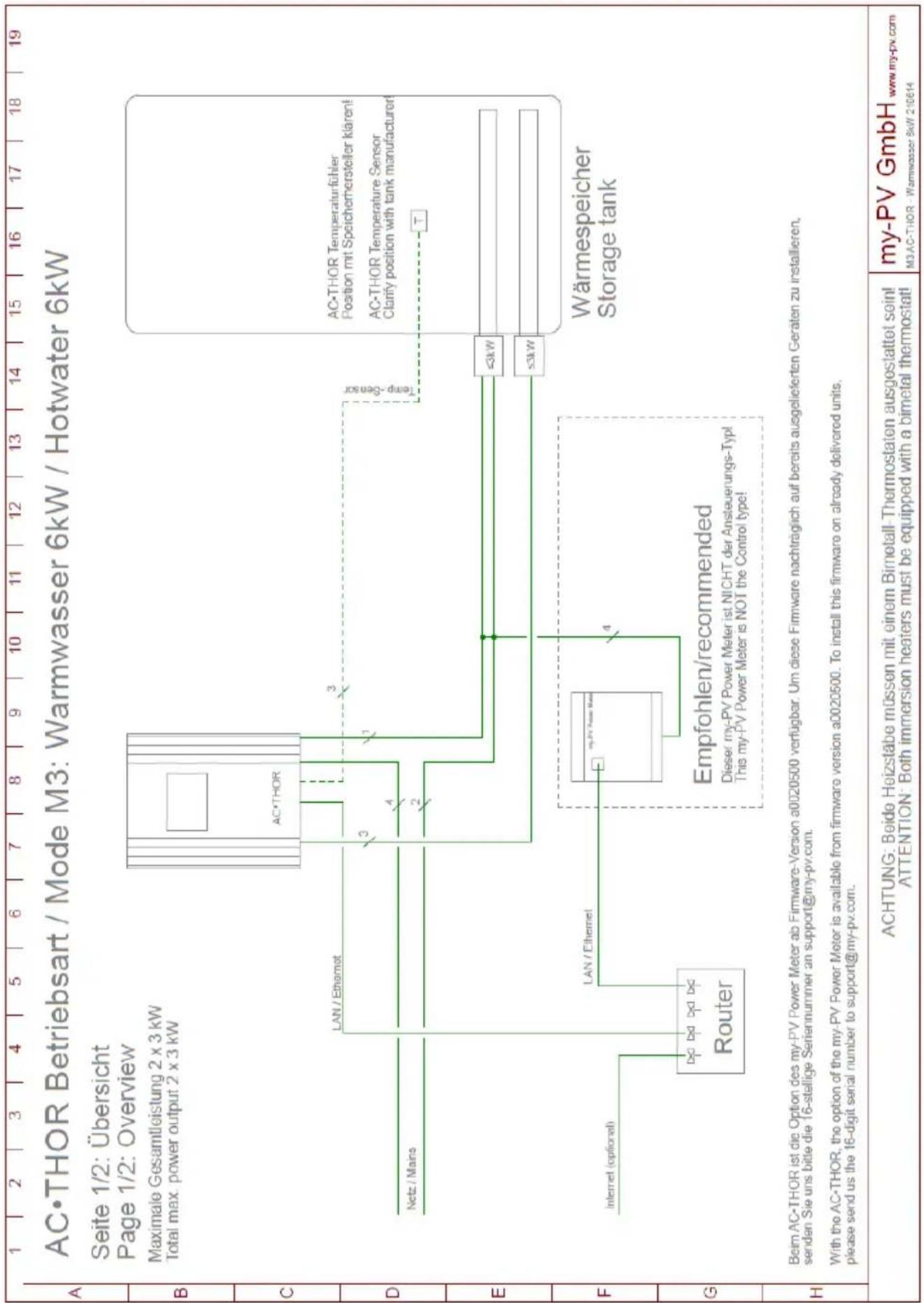

Betriebsart M3: Warmwasser 6kW / Operating mode M3: Hotwater 6 kW Seite 2/2 / Page 2/2

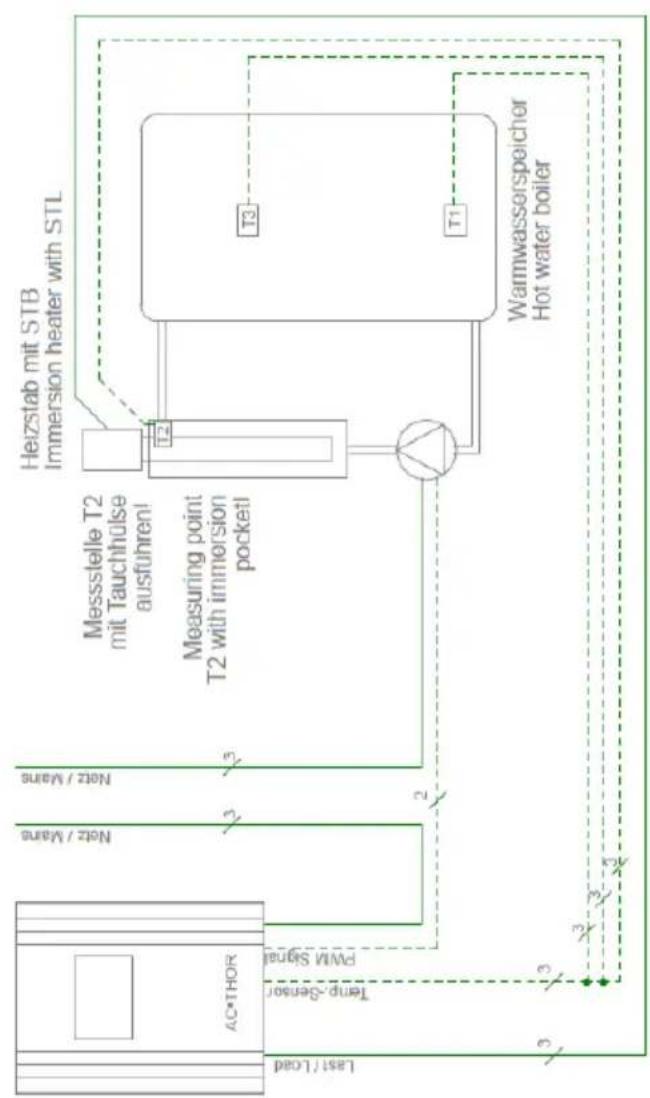

ACHTUNG: Beide Heizstabe müssen mit einem Bimetall-Thermostaten ausgestattet sein! ATTENTION: Both immersion heaters must be equipped with a bimetal thermostat! my-PV GmbH www.my-pv.com M3AG-THOR - Warmwasser 0kW 210014

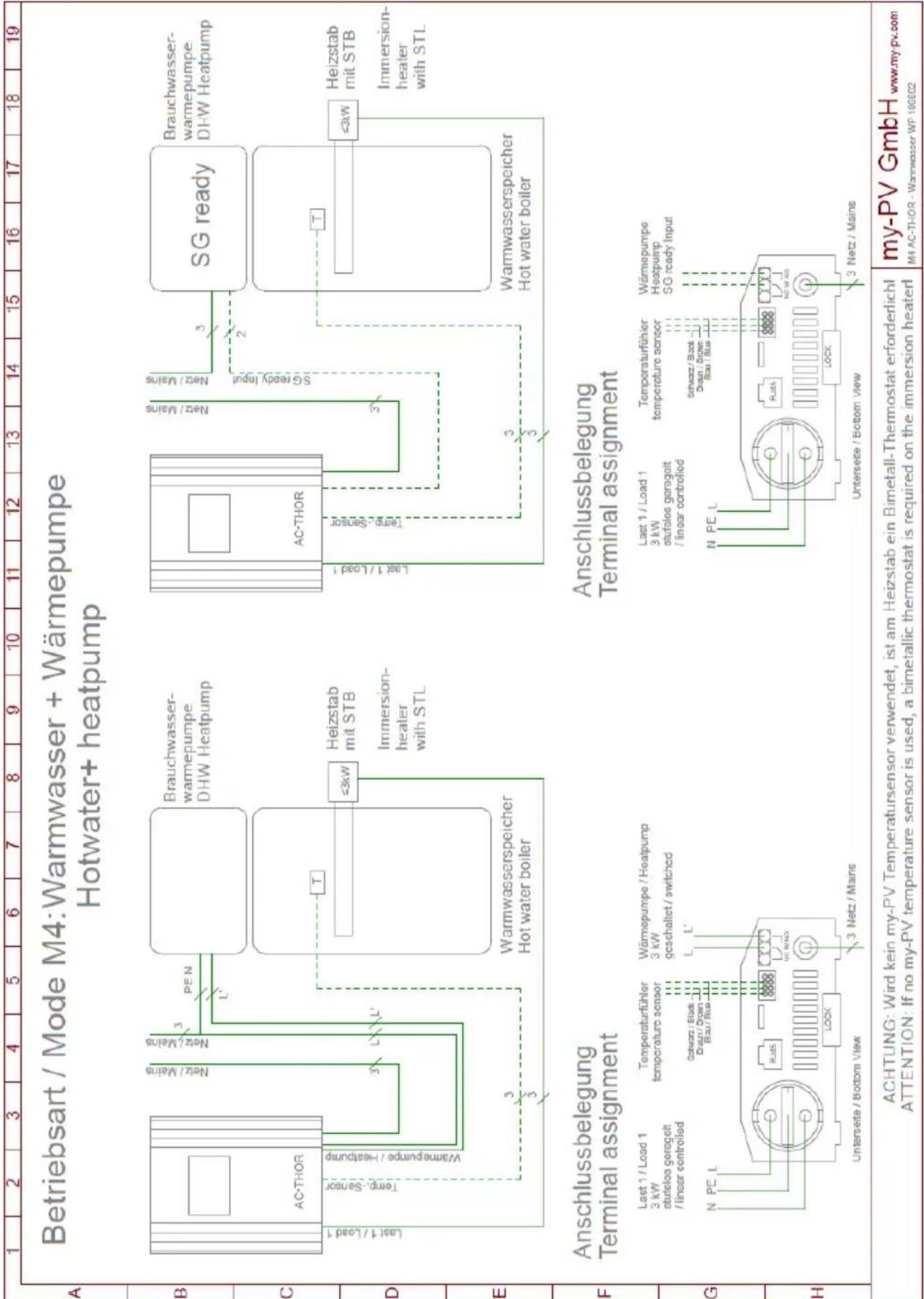

Betriebsart M4: Warmwasser + Brauchwasserwärmepumpe / Operating mode M4: Hot water + domestic hot water heat pump

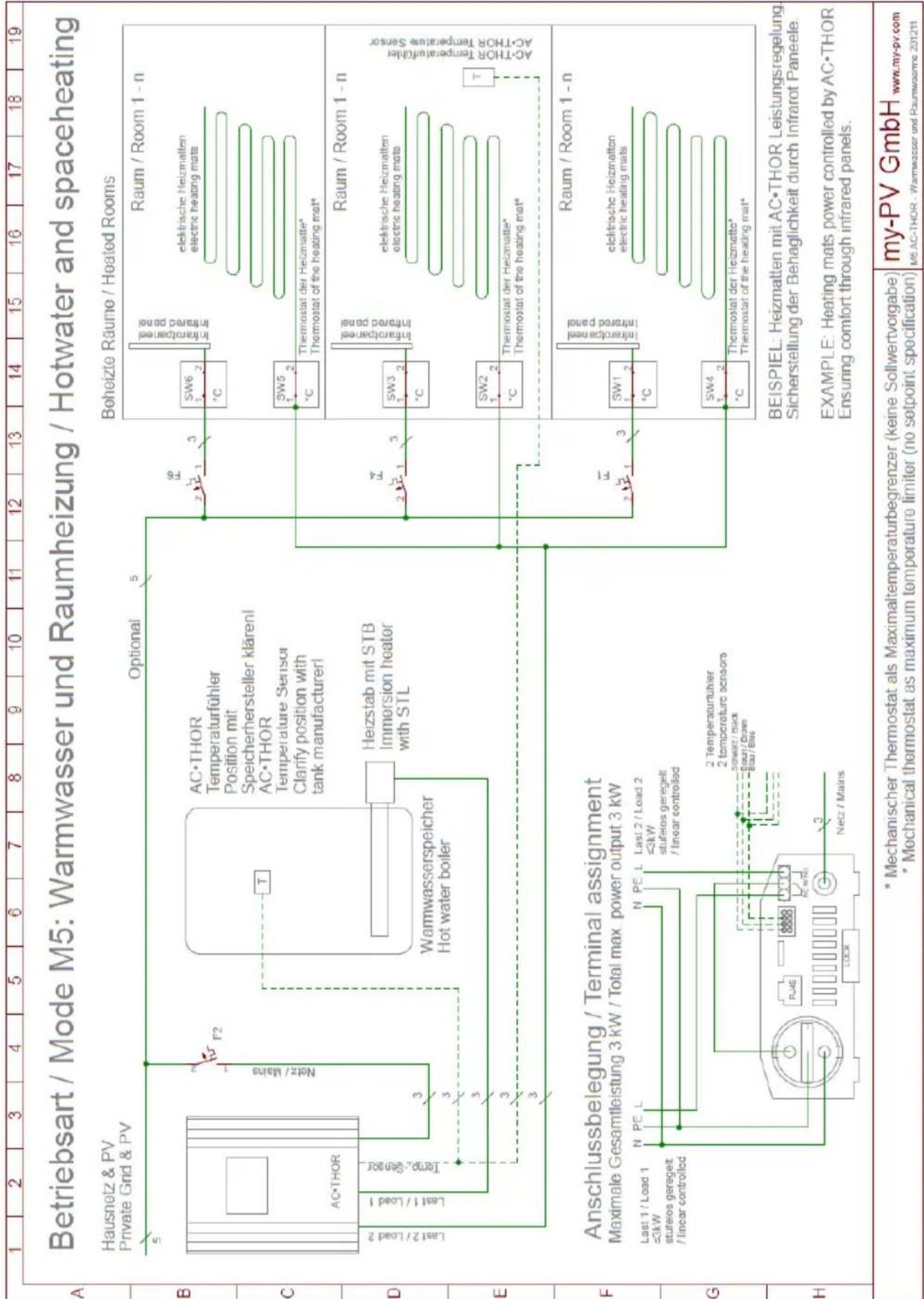

Betriebsart M5: Warmwasser + Raumheizung / Operating mode M5: Hot water + space heating
Betriebsart / Mode M6: Raumheizung / spaceheating
* Mechanischer Thermostat als Maximaltemperaturbegrenzer (keine Sollwertvorgabe)
^ Mechanical thermostat as maximum temperature limiter (no setpoint specification)
ne Sollwertvorgabe) my-PV GmbH www.my-pv.com
(point specification) MB AC-THOR - Raumheizung 201211
Betriebsart / Mode M7: Warmwasser / Hotwater + PWM
my-PV GmbH www.my-pv.com M7 AC-THOR - Wartwasser PWM 210817

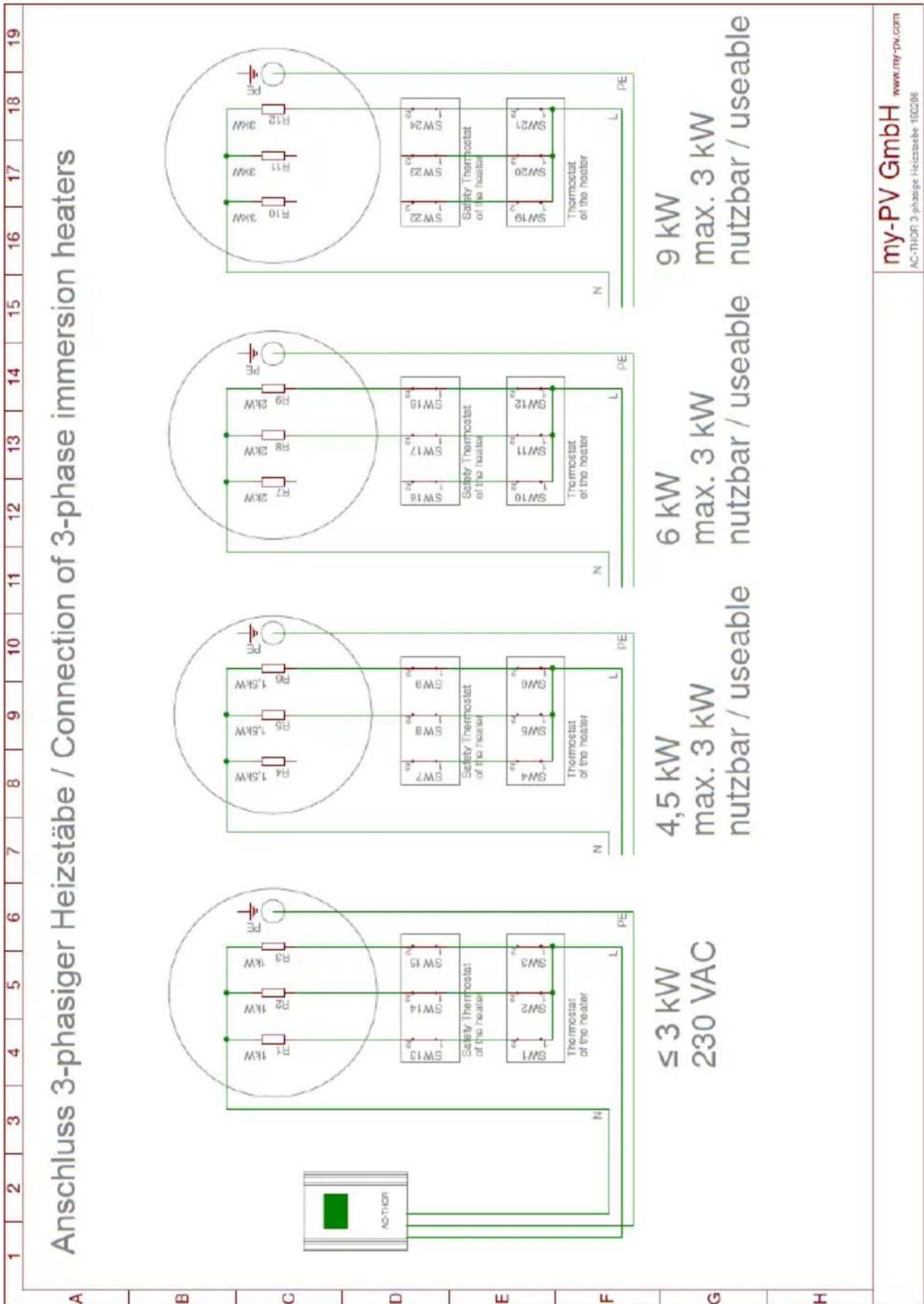

Anschluss 3-phasiger Heizstäbe / Connecting three-phase heating elements
