GEBRUIKSAANWIJZING AC-THOR My-PV
Naast deze montagehandleiding is de actuele versie van de bedieningshandleiding van het toestel beschikbaar op www.my-pv.com.
Aansluitschema's aan het einde van het document.
De volgende apparaatsleutel is nodig voor de online registratie van het apparaat. Bewaar deze goed!
Voor de werking kan het nodig zijn de firmware te updaten. De procedure wordt uitgelegd in de hierboven genoemde bedieningshandleiding.
Device Key
AC·THOR®
Fotovoltaïsche stroommanager voor warm water en ruimteverwarming
Montage-instructies Nederlands
Inhoud
Beoogd gebruik ....40
Leveringsomvang 40
Veiligheidsinstructies ....40
Beperking van garantie en aansprakelijkheid ....41
Verbindingen 42
Modbus RTU-aansluiting voor externe besturing 42
Montage 43
Aansluiten van meerdere temperatuursensoren 44
Elektrische aansluiting....45
Elektrische aansluiting voor meerdere eenheden....45
Onderhoud 45
Bediening displays 46
Probleemoplossing 46
Verwijderen....46
EU-conformiteitsverklaring ....46
Technische specificaties 47
Beoogd gebruik
De elektronische AC•THOR Photovoltaic-Power-Manager (hierna kortweg AC•THOR genoemd) is ontworpen voor de regeling van weerstandsbelastingen, zoals elektrische dompelverwarmingselementen, elektrische boilers, elektrische convectoren, elektrische verwarmingsmatten of infraroodpanelen.
De eenheid regelt de uitgangsspanning volgens externe signalen (temperaturen, Ethernet- en andere regelsignalen) lineair en dus het vermogen van de aangesloten belasting.
De AC•THOR wordt aangestuurd door de my-PV Power Meter of kan worden gecombineerd met producten van verschillende fabrikanten (de huidige lijst van fabrikanten is te zien onder www.my-pv.com).
De AC•THOR is ontworpen voor vaste installaties binnenshuis.
⚠️ Installatie in ruimten met een hoge vochtigheidsgraad moet voldoen aan de geldende voorschriften!
Elke andere toepassing dan hierboven beschreven kan schade veroorzaken.
Bovendien kan dit leiden tot gevaren zoals kortsluiting, brand, elektrische schokken, enz. De veiligheidsinstructies en de informatie over het gebruik in deze handleiding en in de gebruiksaanwijzing moeten worden opgevolgd!
Het product voldoet aan de wettelijke, nationale en Europese eisen. De namen van de onderneming en de producten zijn handelsmerken van my-PV GmbH. Alle rechten voorbehouden.
Een uitvoerige beschrijving van de functies van het apparaat en de mogelijke instellingen via het display of via de webinterface vindt u in de online-bedieningshandleiding.
Leveringsomvang
• Elektronische fotovoltaïsche stroommeter AC·THOR
- Muurbeugel (aan de achterkant van het apparaat)
- Montageset (3 schroeven 4,2 x 32 mm, 3 muurpluggen 6 mm)
• my-PV digitale temperatuursensor (kabellengte 5 m) met 8-polige stekker
• Stekker, 3-polig voor 16 A schakeluitgang (bevestigd aan het apparaat)
- Bedieningsstift voor het display met houder
- Montage-instructies
- Sleutelhanger AC•THOR
Veiligheidsinstructies
De AC•THOR is ontworpen voor vaste installaties binnenshuis.
De aangesloten apparaten mogen uitsluitend zuiver resistieve elektrische belastingen zijn, zoals dompelverwarmingselementen, boilers, convectoren, verwarmingsmatten of infraroodpanelen! De aangesloten apparaten moeten geschikt zijn voor variabele voedingsspanningen tussen 0-230 V AC (in geen geval apparaten met elektronische voeding), aangezien dit anders schade kan veroorzaken aan de AC•THOR of aan de andere aangesloten belastingen.
Sluit alleen verbruikers met een geschikte netstekker aan op de belastingscontactdoos!
Indien de aan te sluiten verbruiker geen netstekker heeft, moet een geaarde EURO 16 A netstekker worden gemonteerd (niet meegeleverd).
De werking van verwarmingsinstallaties met elektronische thermostaten is niet mogelijk!
Voor het verwarmen van water mogen alleen verwarmingselementen met een geïntegreerde veiligheidstemperatuurbegrenzer worden aangesloten.
De installatie moet worden uitgevoerd door een erkend installateur.
Neem bij de montage en aansluiting van het toestel de desbetreffende normen in acht.
De behuizing van het apparaat kan tijdens het gebruik warm worden. Monteer het apparaat alleen op een niet-brandbare ondergrond.
Het apparaat is alleen bedoeld voor gebruik in droge ruimten binnenshuis. Anders bestaat er gevaar voor een dodelijke elektrische schok!
Bij installatie in ruimten met een hoge luchtvochtigheid moeten de desbetreffende chriften in acht worden genomen!
Installeer het apparaat niet in een omgeving die is verontreinigd met ammoniak.
Installeer het apparaat niet in een stoffige omgeving.
De ventilatiegaten van de behuizing mogen niet worden afgedekt.
Vermijd blootstelling aan hoge temperaturen (> 40°C), lage temperaturen (< 5°C) of direct zonlicht tijdens opslag en gebruik.
De AC•THOR moet worden aangesloten op een nominale spanning van 230 V AC, 50/60 Hz.
De beveiliging van de netaansluiting voor de AC•THOR mag niet hoger zijn dan 16 A (uitschakelkarakteristiek B of C).
De voorschriften ter voorkoming van ongevallen die door de Duitse werkgeversvereniging voor elektrische apparatuur en installaties zijn vastgesteld, moeten in commerciële inrichtingen worden nageleefd.
Dit apparaat kan worden gebruikt door kinderen van 8 jaar en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de daaruit voortvloeiende risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.
Beperking van garantie en aansprakelijkheid
Een beperking van garantie en aansprakelijkheid geldt voor:
- schade of letsel veroorzaakt door ondeskundige behandeling of het niet in acht nemen van de montage- en bedieningsvoorschriften
- gevolgschade, in het bijzonder aan de aangesloten verbruikers
- het zonder toestemming veranderen, demonteren of anderszins ingrijpen in of wijzigen van het toestel

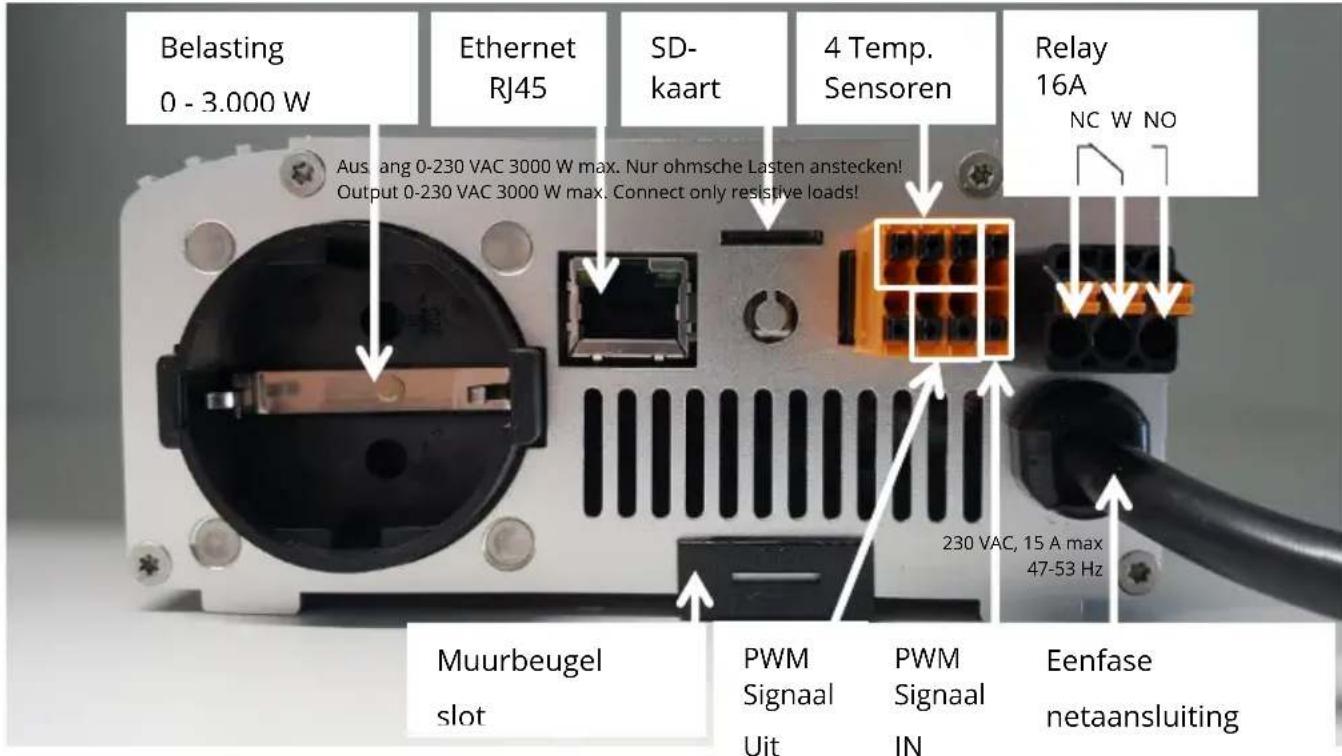

Verbindingen

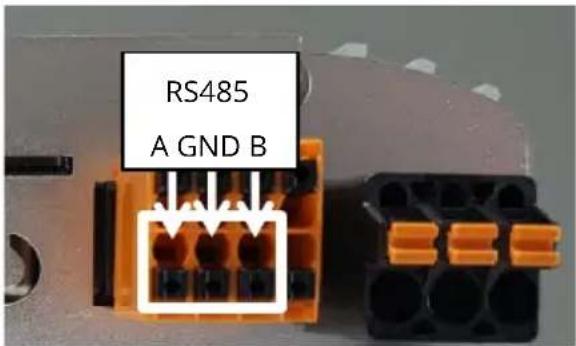

Modbus RTU-aansluiting voor externe besturing
Gebruik afgeschermd twisted pair draad!
RTU bus moet worden voorzien van een 120 Ohm afsluitweerstand!
(Niet bij de levering inbegrepen)
Bij aansturing via Modbus RTU kan de bedrijfsmodus M7 niet worden gebruikt!
Montage
Een korte video (Duits) om de montage uit te leggen is ook online te vinden:
https://www.youtube.com/watch?v=WFHbayf5VDQ

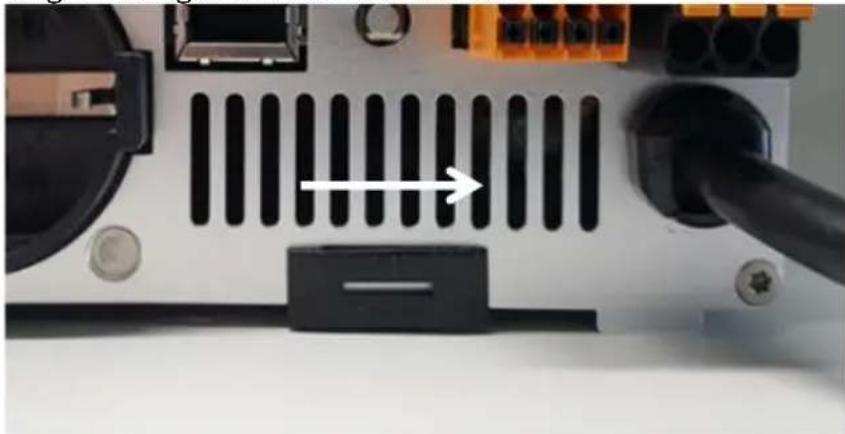

Verwijder de muurbeugel aan de achterkant van de AC•THOR unit. Om dit te doen, schuift u de vergrendeling onderaan naar rechts.

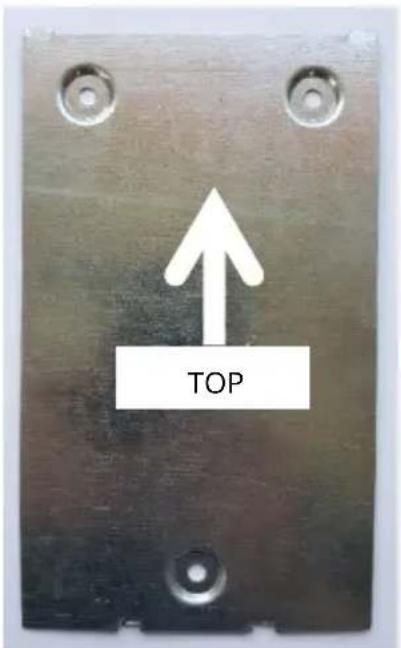

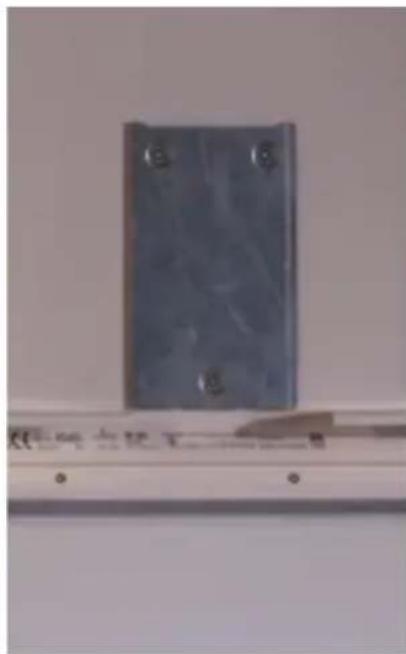

Bevestig vervolgens de muurbeugel aan de muur met drie schroeven. Er worden drie schroeven en drie muurpluggen meegeleverd. Als de meegeleverde schroeven niet geschikt zijn voor de ondergrond, moet u geschikte schroeven aanschaffen.

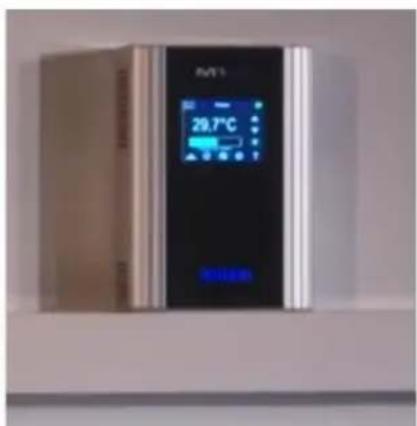

Om hem aan de muurbeugel te bevestigen, wordt de AC•THOR in de muurbeugel gehangen door de twee lange sleuven aan de bovenkant en vervolgens op zijn plaats vastgezet door hem aan de onderkant te vergrendelen (schuif naar links).
Controleer of de AC•THOR goed vastzit!
Bij inbouw in een schakelkast moet voor voldoende koeling worden gezorgd, bijvoorbeeld ventilatiesleuven in de deur van de schakelkast!

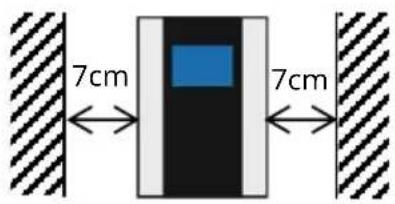

Er moet een minimum zijdelingse afstand van 7 cm in acht worden genomen!
Bij het installeren van meerdere apparaten naast elkaar moet een minimale afstand van in acht worden genomen!
Dan kunnen de elektrische verbindingen worden gemaakt.
Dompel de my-PV-temperatuursensor(en) niet rechtstreeks onder in water. Gebruik hermowell!

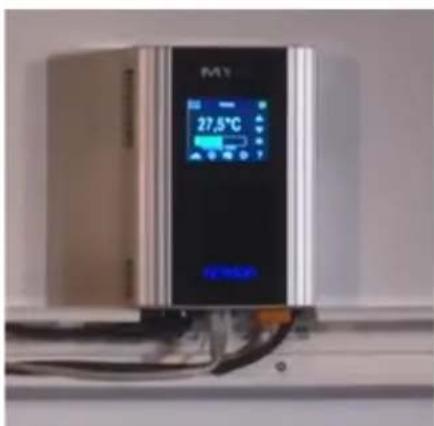

TIP: Gebruik voor de voedingskabels een kabelgoot met een diepte van 60 mm. De benodigde uitsparing meet 130 x 60 mm.

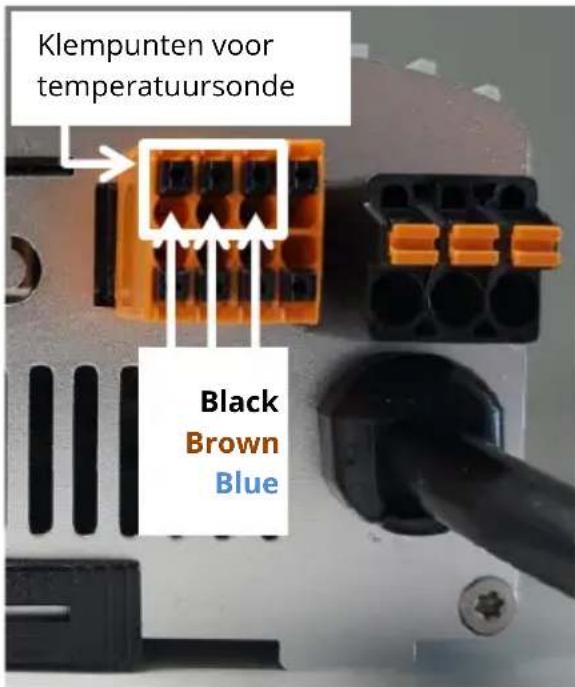

Aansluiten van meerdere temperatuursensoren
Er kunnen maximaal vier digitale temperatuursensoren (drie-aderig, bussysteem) op de AC•THOR worden aangesloten. De aansluitposities voor de drie kernen worden in de volgende illustratie getoond.
TIP: Indien meer dan één sonde wordt gebruikt, kunnen de kernen ook extern parallel worden aangesloten!
Elektrische aansluiting
De beveiliging van de netaansluiting voor de AC•THOR mag niet hoger zijn dan 16 A (uitschakelkarakteristiek B of C).
De PE-geleider van de contactdoos moet worden aangesloten!
Let op andere belastingen op de stroomkring, deze kunnen de zekering uitschakelen!
De aderdoorsneden aan de netaansluiting en aan de lastaansluitingen moeten minstens 1,5 mm² bedragen.
Elektrische aansluiting voor meerdere eenheden
Alle apparaten moeten op passende wisselstroomcircuits worden aangesloten. Merk op dat elke AC•THOR tot 3 kW vermogen neemt (met relaisuitgang tot 6 kW). Het is zinvol dit te verdelen over de fasen op het net.
Onderhoud
Probeer het apparaat niet te openen. Het apparaat bevat geen onderdelen die door de iiker gerepareerd kunnen worden.
Spat nooit water op of in het toestel!
Als de stekker uit het stopcontact is gehaald, kan het oppervlak van het apparaat worden higd met een vochtige doek, met een mild glasreinigingsmiddel of met een ingsdoekje voor glazen.
In een vervuilde omgeving moeten de luchtinlaten en -uitlaten regelmatig op reinheid en gecontroleerd. Indien nodig kan het toestel via de luchtsleuven met een stofzuiger en gereinigd.
Het apparaat kan niet optimaal werken als de luchttoevoer onvoldoende is!
Als het netsnoer van het apparaat beschadigd is, moet het worden vervangen door de fabrikant of zijn onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon.

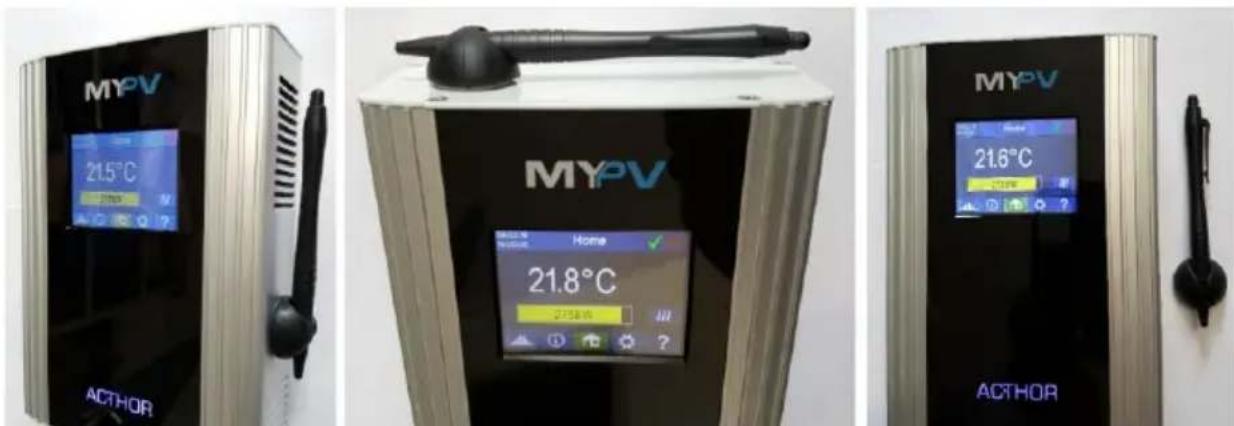

Bediening displays

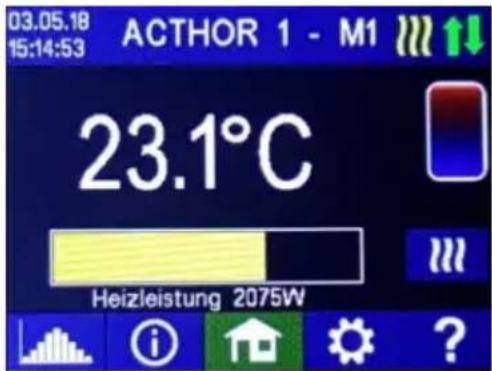

Het toestel heeft een aanraakscherm om de bedrijfsomstandigheden te tonen en voor een gemakkelijke bediening.
Raak het scherm nooit aan met puntige voorwerpen of voorwerpen met scherpe randen!
Voor een optimaal gebruik van de meegeleverde bedieningsstylus. De houder voor de stylus kan met de zelfklevende pleister op een oppervlak op of dicht bij het toestel worden geplakt.
Een gedetailleerde beschrijving van de grafische gebruikersinterface, de bedieningsmodi, de menubegeleiding en de instelmogelijkheden vindt u in de gebruiksaanwijzing van het toestel. De actuele versie is beschikbaar op www.my-pv.com.
Probleemoplossing
Het apparaat bevat geen onderdelen die door de gebruiker gerepareerd kunnen worden. Neem in geval van een defect contact op met uw vakhandelaar.
Verwijderen
Verpakkingsmateriaal moet worden opgeslagen of op de juiste manier worden verwijderd.
Verwijder het product aan het einde van zijn levensduur volgens de wettelijke voorschriften.
EU-conformiteitsverklaring
U kunt ze altijd vinden op www.my-pv.com
Technische specificaties
AC•THOR
| Netspanning | 230 V, 45-65 Hz |
| Gereguleerde uitgang | 0 tot 230 V zuivere sinus0 tot 3.000 W max. |
| Relaisuitgang | 1 x UM20 V AC 100 mA min.230 V AC 16 A max. |
| Aansluiting op het lichtnet | Eenfase, geaarde stekker |
| Bescherming | 16 A uitschakelkarakteristiek B, C |
| Aansluiting belasting | Geïsoleerde contactdoos voor resistieve belastingen |
| Aansluitdraad | 2.8 m |
| Stand-by-verbruik | < 1.5 W |
| Efficiëntie | >98 % bij nominaal vermogen |
| Bedrijfstemperatuurbereik | 0°C to 40 °C |
| Toelaatbare RH | 0-99 % (niet-condenserend) |
| Temperatuur bij opslag | -20°C to 70 °C |
| Bescherming | IP20 |
| Beschermingsklasse | I |
| Temperatuursensor | my-PV digitale temperatuursensor(5 m) |
| Weergave | Kleuren grafiek, touch screen 2.83" |
| Garantie | 2 Jaren |
| Compatibele systemen | kijk op www.my-pv.com |
| Interfaces | Ethernet RJ45, RS485potentiaalvrije ingangPWM uit, PWM in |
| Gewicht | 1,5 kg inclusief snoer(zonder muurbeugel) |
| Afmetingen (B x H x D) | 135 x 195 x 65 mmzonder netsnoer |
Onder voorbehoud van wijzigingen en drukfouten.
