MANUAL DE USUARIO AC-THOR My-PV
Instrucciones de montaje
Además de estas instrucciones de montaje, la versión actual del manual de instrucciones del aparato está disponible en www.my-pv.com.
Diagramas de cableado al final del documento.
La siguiente clave de dispositivo es necesaria para el registro en línea del dispositivo. ¡Guárdala con cuidado!
Puede ser necesario actualizar el firmware para su funcionamiento. El procedimiento se explica en el citado manual de funcionamiento.
Gestor de energía fotovoltaica para agua caliente y calefacción
Instrucciones de montaje Español
Contenido
Contenido 21
Uso previsto....22
Volumen del suministro ....22
Indicaciones de seguridad....22
Exclusión de responsabilidad y garantía ....23
Conexión de varios sensores de temperatura....26
Conexión eléctrica 27
Conexión eléctrica de varios dispositivos....27
Mantenimiento....27
Indicadores de funcionamiento....28
Solución de problemas....28
Eliminación del producto....28
Declaración de conformidad de la UE....29
El gestor electrónico de energía fotovoltaica AC•THOR (en adelante AC•THOR) está destinado a la operación de consumidores óhmicos tales como elementos calefactores eléctricos, calderas eléctricas, convectores eléctricos, esteras calefactoras eléctricas o paneles infrarrojos. El dispositivo controla de forma continua la tensión de salida y, por lo tanto, la potencia de la carga conectada en función de las señales externas (temperaturas, señales de control Ethernet, señales de control).
El medidor de potencia my-PV controla el AC•THOR o puede combinarse con productos ríos fabricantes (la lista actual de fabricantes se encuentra en www.my-pv.com).
El AC•THOR está diseñado para instalaciones fijas en interiores.
En los locales húmedos deben observarse las disposiciones pertinentes.
Cualquier otro uso que no sea el descrito anteriormente puede resultar en daños.
Además, esto está asociado con peligros como cortocircuitos, incendios, descargas eléctricas, etc. Deben observarse estrictamente las instrucciones de seguridad y las indicaciones de manejo de estas instrucciones de montaje.
El producto cumple con los requisitos legales, nacionales y europeos. El nombre de la empresa y el nombre del producto son marcas comerciales de my-PV GmbH. Todos los derechos reservados.
En el manual de instrucciones en línea encontrará una descripción detallada de las ones del aparato y de los posibles ajustes a través de la pantalla o de la interfaz web.
Volumen del suministro
• Gestor Electrónico Fotovoltaico AC•THOR
- Soporte de pared (ubicado en la parte posterior de la unidad)
- Set de montaje (3 tornillos 4,2x32 mm, 3 pasadores 6 mm)
- Sensor de temperatura digital my-PV (longitud de cable 5 m) con conector de 8 polos
- Conector 3 polos para salida de conmutación de 16 A (situado en el equipo)
- Lápiz de operador para pantalla con soporte
- Instrucciones de montaje
- Llavero AC·THOR
Indicaciones de seguridad
El AC•THOR está diseñado para instalaciones fijas en interiores.
Los aparatos conectados solo pueden ser consumidores eléctricos puramente óhmicos, por ejemplo, elementos calefactores, calderas eléctricas, convectores, alfombras calefactoras o paneles de infrarrojos Los dispositivos conectados deben ser adecuados para tensiones de alimentación variables entre 0-230 VCA (¡en ningún caso dispositivos con fuentes de alimentación electrónicas!). De lo contrario, se pueden producir daños en el AC•THOR o en la carga conectada.
¡Conectar los consumidores solo con un enchufe de red adecuado a la toma de corriente del consumidor!
Si el consumidor a conectar no dispone de enchufe de red, se debe instalar un enchufe EURO con conexión a tierra con una capacidad de carga de corriente de 16 A (no incluido en el volumen de suministro).
¡Los aparatos de calefacción no pueden funcionar con termostatos electrónicos!
Para la preparación de agua caliente solo se pueden conectar generadores de calor con limitadores de temperatura de seguridad integrados.
La instalación debe ser realizada por un especialista autorizado.
Durante el montaje y la conexión deben observarse las normas correspondientes.
La carcasa del aparato puede calentarse durante el funcionamiento. Monte la unidad solo en superficies no inflamables.
El dispositivo solo es adecuado para uso en interiores secos. De lo contrario, existe el peligro de que se produzca una descarga eléctrica con riesgo para la vida
En los locales húmedos deben observarse las disposiciones pertinentes
No instale el dispositivo en un entorno contaminado con amoníaco.
No instale el dispositivo en un entorno polvoriento.
Las ranuras de ventilación de la carcasa no deben estar cubiertas bajo ninguna circunstancia.
Durante el almacenamiento y el funcionamiento, evite la exposición a calor fuerte (> 40 °C), frío (< 5 °C) o luz solar directa.
El AC•THOR debe conectarse a una tensión nominal de 230 VCA, 50/60 Hz.
La protección de la conexión a la red para el AC•THOR no debe exceder de 16 A (características de disparo B o C).
En las instalaciones industriales, deben observarse las normas de prevención de accidentes de la Asociación de Profesionales de Seguro de Responsabilidad Civil Industrial para sistemas y equipos eléctricos.
Este dispositivo puede ser utilizado por niños de 8 años de edad o mayores y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han sido supervisados o instruidos en el uso seguro del dispositivo y comprenden los peligros resultantes. No se permite que los niños jueguen con el dispositivo. Los niños no deben realizar la limpieza y el mantenimiento que debe hacer el usuario sin supervisión.
Exclusión de responsabilidad y garantía
Se aplica una exclusión de responsabilidad y garantía:
- Daños materiales o personales causados por una manipulación inadecuada o por el incumplimiento de las instrucciones de instalación y funcionamiento
- Daños consecuentes, en particular a los consumidores conectados,
- modificación no autorizada, desmontaje u otra intervención en el dispositivo, cambio del dispositivo.

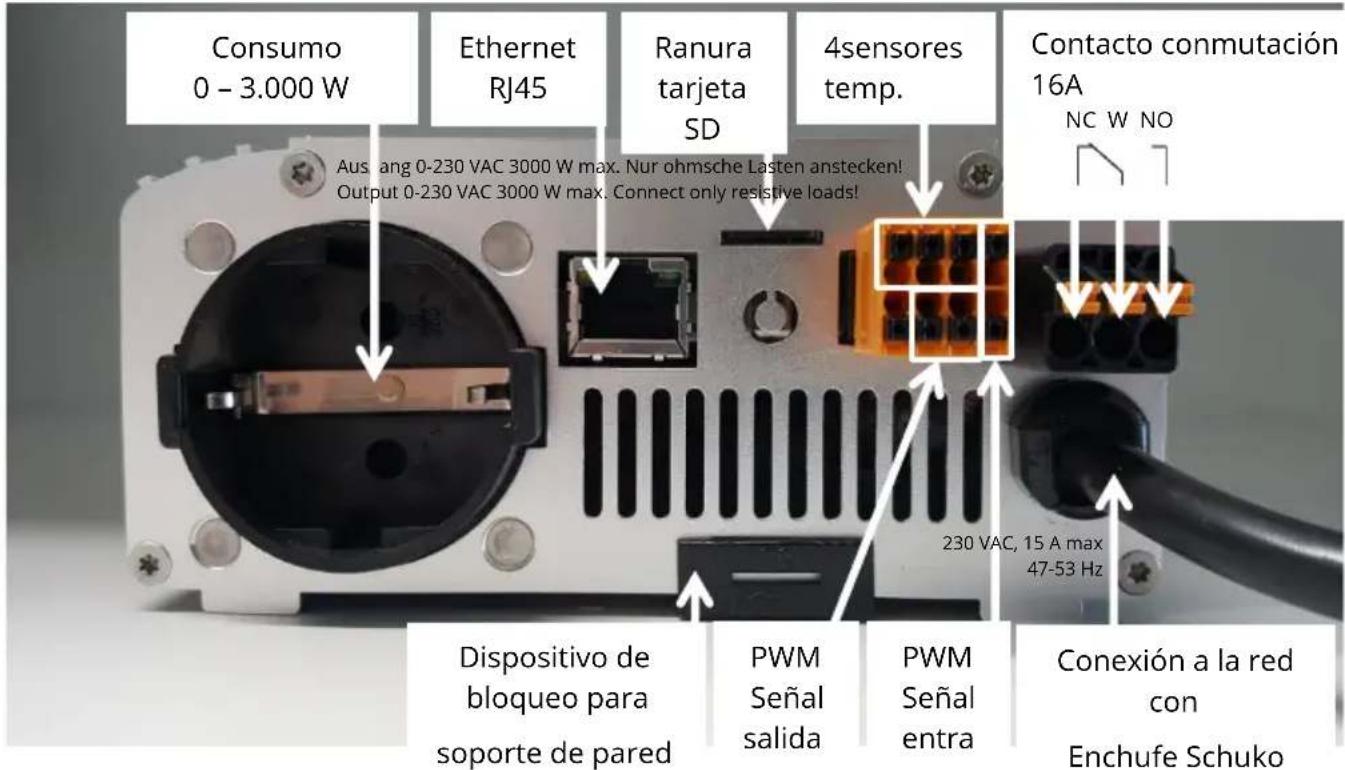

Zona de conexión

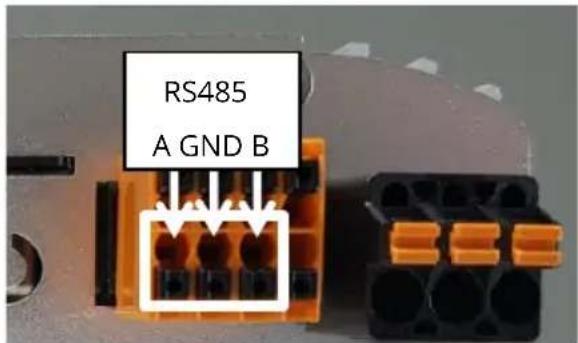

Conexión Modbus RTU para control externo
¡Utilice cables de par trenzado apantallado!
¡El bus RTU debe estar equipado con una resistencia de terminación de 120 ohmios!
(No incluido en el producto incluido en la entrega)
¡Cuando se controla mediante Modbus RTU, no se puede utilizar el modo de funcionamiento M7!
Montaje
También se puede encontrar un breve vídeo que explica la instalación en Internet en
https://www.youtube.com/watch?v=WFHbayf5VDQ

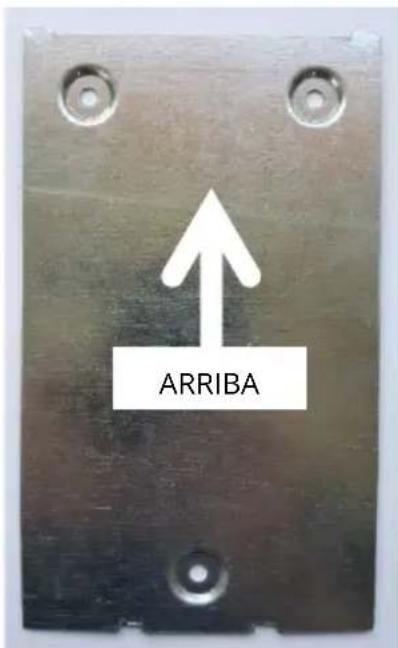

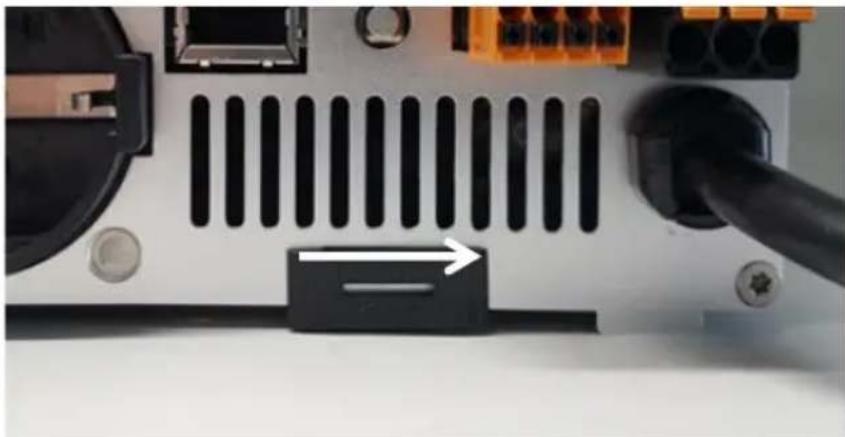

Retire el soporte de pared suministrado del AC•THOR (ubicado en la parte posterior de la unidad). Para ello, deslice el bloqueo de la parte inferior derecha.

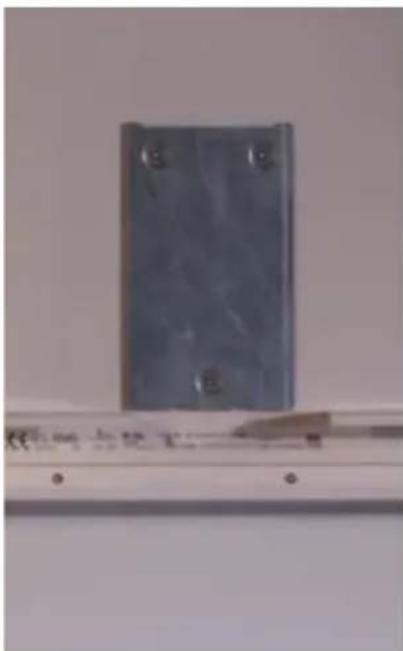

A continuación, fije el soporte mural a la superficie con tres tornillos. El volumen de suministro incluye 3 tornillos y 3 tacos. Si los tornillos suministrados no son adecuados para la superficie, se deben utilizar tornillos adecuados.

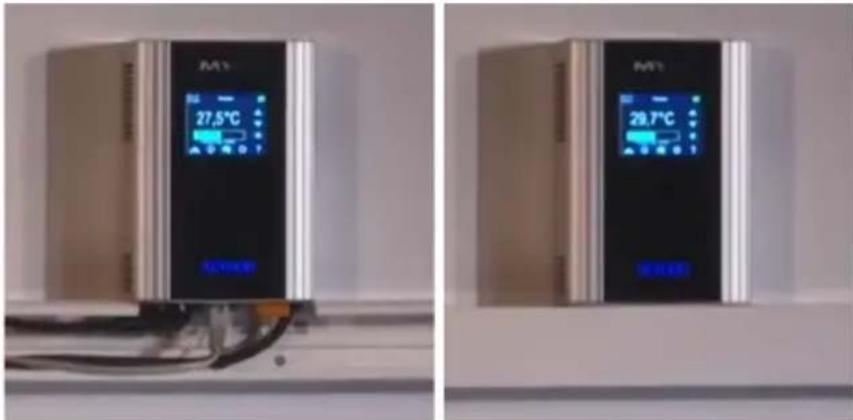

Para fijar el AC•THOR al soporte mural, cuélguelo en el soporte mural con los dos agujeros ranurados de la parte superior y luego fijelo a la parte inferior con el cierre (deslícelo hacia la izquierda).
¡Compruebe que AC•THOR esté bien sujeto!
Cuando lo instale en un armario eléctrico, asegúrese de que haya suficiente refrigeración, ejemplo a través de las ranuras de ventilación en la puerta del armario de distribución!

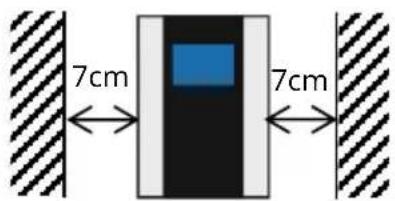

¡Se debe observar una distancia lateral mínima de 7 cm!

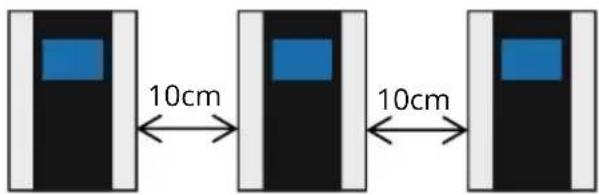

¡Cuando se montan varios aparatos uno al lado del otro, se debe mantener una distancia na de 10 cm!
A continuación, se pueden realizar las conexiones eléctricas.
No sumerja el/los sensor(es) de temperatura my-PV directamente en agua. ¡Usar la funda!
CONSEJO: Utilice un canal para cables de 60 mm de altura para el tendido de cables. El tamaño de la abertura necesaria es de 130 x 60 mm.

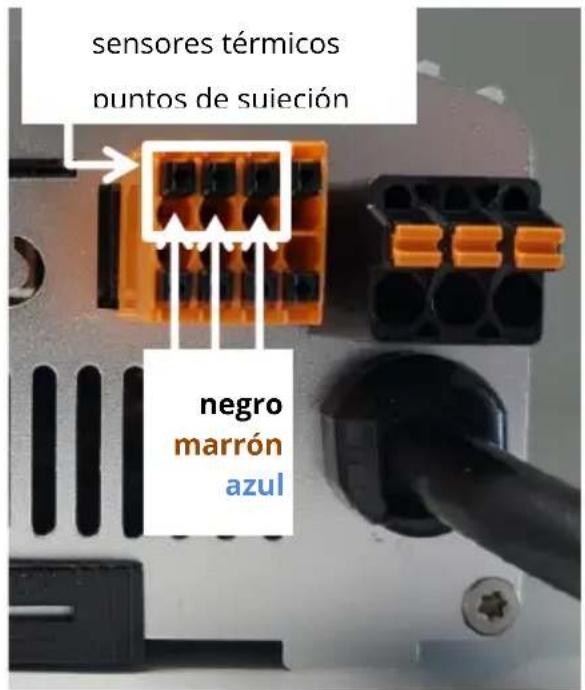

Conexión de varios sensores de temperatura
Se pueden conectar hasta cuatro sensores de temperatura digitales (3 cables cada uno, sistema de bus) al AC•THOR. Los puntos de sujeción de los tres cables están marcados en la siguiente ilustración.
CONSEJO: Si se utiliza más de un sensor, los cables también se pueden sujetar externamente en paralelo.
Conexión eléctrica
La protección de la conexión a la red para el AC•THOR no debe exceder de 16 A (características de disparo B o C).
¡El conductor de protección en el zócalo debe estar conectado!
Preste atención a otros consumidores en el circuito, ¡pueden hacer que el fusible se dispare!
Las secciones de los conductores en la conexión a la red y en las conexiones de carga deben ser de al menos 1,5 mm².
nexión eléctrica de varios dispositivos
Todos los dispositivos deben estar conectados a los circuitos apropiados. Tenga en cuenta que cada AC•THOR consume hasta 3 kW de potencia (con una salida de relé de hasta 6 kW). Tiene sentido dividir el sistema en fases individuales en la red eléctrica.
Mantenimiento
No abra nunca el aparato. El dispositivo no contiene ninguna pieza que pueda ser cada por el usuario.
¡Nunca vierta agua sobre o dentro del aparato!
La superficie del dispositivo se puede limpiar con un paño húmedo cuando se desenchufa (por ejemplo, utilice un limpiador de cristales suave o un paño de limpieza de gafas).
Si el ambiente está sucio, las aberturas de entrada y salida de aire deben revisarse periódicamente para ver si hay suciedad. Si es necesario, limpie la unidad con una aspiradora a través de las ranuras de ventilación.
Si la ventilación es insuficiente, ¡el aparato no puede suministrar toda su potencia!
Si el cable de alimentación del equipo está dañado, debe ser sustituido por el fabricante o su departamento de servicio o por una persona cualificada similar.

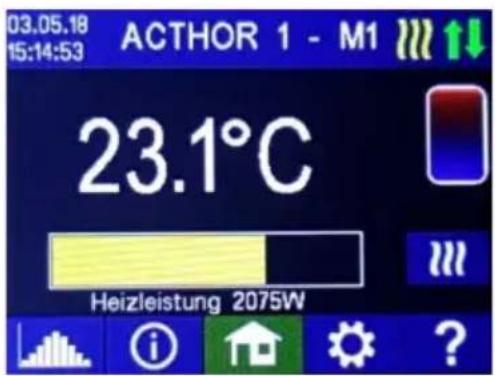

Indicadores de funcionamiento
El aparato dispone de una pantalla táctil para la visualización de los estados de funcionamiento y para un manejo sencillo.
¡Nunca toque la pantalla táctil con objetos puntiagudos o de bordes afilados!
*Potencia calorífica

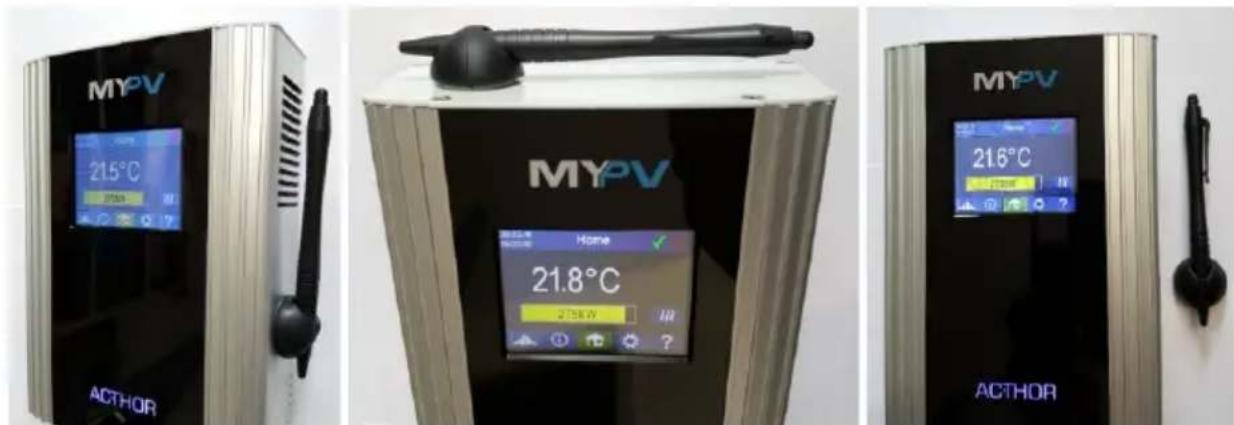

Lo mejor es utilizar el lápiz de operación adjunto para funcionar con ella. El soporte para el bolígrafo se puede fijar al dispositivo o al lado del mismo mediante una superficie adhesiva existente.
Una descripción detallada de la interfaz gráfica de usuario, los modos de funcionamiento, la navegación por los menús y las opciones de configuración se encuentran en el manual de instrucciones del dispositivo. La versión actual está disponible en www.my-pv.com.
Solución de problemas
El dispositivo no contiene ninguna pieza que pueda ser reparada por el usuario. En caso de avería, diríjase a su distribuidor especializado.
Eliminación del producto
Almacene el material de embalaje o deséchelo adecuadamente.
Al final de su vida útil, elimine el producto de acuerdo con las normas legales aplicables.
Declaración de conformidad de la UE
Puede encontrarlos en cualquier momento en www.my-pv.com
| Tensión de red | 230 V, 45-65 Hz |
| Salida regulada | 0 a 230 V onda sinusoidal pura 0 a 3000 W máx. |
| Salida de conmutación | 1 x UM20 VAC 100 mA mín.230 VAC 16 A máx. |
| Conexión a la red | Enchufe monofásico con contacto de puesta a tierra |
| Protección | 16 A Característica de disparo B, C |
| Conexión de consumidores | Toma de corriente con contacto de puesta a tierra para cargas resistivas |
| Cables de conexión | 2,8 m |
| Consumo en reposo | < 1,5 W |
| Eficiencia total | >98 % con potencia nominal |
| Rango de temperatura de funcionamiento | 0 °C hasta 40 °C |
| Humedad del aire admisible | 0-99 % (sin condensación) |
| Temperatura de almacenaje | -20 °C hasta 70 °C |
| Grado de protección | IP20 |
| Grado de protección | I |
| Sensor de temperatura | my-PV sensor de temperatura digital (5 m) |
| Pantalla | Gráfico a color, pantalla táctil 2,83" |
| Garantía | 2 años |
| Sistemas compatibles | Véase www.my-pv.com |
| Interfaces | Ethernet RJ45, RS485 entrada libre de potencial PWM out, PWM in |
| Peso | 1,5 kg incl. cable (sin soporte mural) |
| Dimensiones (An x Al x Pr) | 135 x 195 x 65 mm sin cable de red |
Sujeto a cambios y errores de impresión.
