MODE D'EMPLOI HS-125 Gamma

2. Pour votre sécurité ................16

2.1 Consignes de sécurité importantes

pour les meuleuses d’angle ..........18

3.4 Installation d’un disque de meulage . 21

3.5 Montage, enlèvement ou déplacement

de la poignée latérale ............. 21

3.6 Marche-arrêt ..................... 21

4. Utilisation ......................22

4.1 Disques à ébarber .................22

4.2 Disques de meulage pour métal .....22

4.3 Disques de meulage pour pierre. . . . . 23

4.6 Disques abrasifs à lamelles .........24

Avant d’utiliser cet appareil électrique, lire attentivement les consignes de sécurité et instructions qui suivent afin de pouvoir l’employer, l’entretenir, le mettre en marche et l’arrêter correctement. Il est indispensable de bien connaître les organes de commande de l’appareil pour pouvoir l’utiliser correctement. Tout usage inapproprié peut occasionner des blessures graves. Prendre les mesures nécessaires pour assurer la sécurité de tous. Cette meuleuse d‘angle est conçue pour un usage domestique. Il ne convient pas pour un usage industriel ou professionnel. Conserver soigneusement ce mode d’emploi. Le vendeur décline toute responsabilité en cas de blessures ou dégâts matériels consécutifs au non-respect des consignes d’utilisation.

2. pour voTre SéCurITé

Attention! Pour des raisons de sécurité les personnes non familiarisées avec ce mode d’emploi ne peuvent pas utiliser cet outil. Porter des lunettes, un masque et une protection auditive. Porter des gants de protection. Risque d’électrocution. Éloigner le cordon d’alimentation et la rallonge des parties mobiles de l’appareil. Respecter une distance de sécu- rité suffisante entre la machine et les personnes (notamment les enfants) ou les animaux se trouvant à proximité. Ne jamais utiliser la machine sous la pluie ou dans un envi- ronnement humide ou mouillé. Après utilisation, mettre l’appa- reil hors tension en débranchant la fiche électrique. Débrancher également la fiche électrique avant de nettoyer l’équipement. Si le cordon d’alimentation ou la rallonge sont endommagés en cours d’utilisation, débrancher immédiatement l’alimentation du secteur. Ne jamais toucher un câble endommagé tant qu’il est sous tension.

• Vérifiez la tension mentionnée sur l’appareil. - Elle doit correspondre à la tension du réseau auquel sera raccordé l’appareil.

• Maintenez l’ordre sur le lieu de travail. - Le désordre y augmente en effet le risque d’accident.

• Tenez compte de l’environnement. - N’exposez pas l’appareil à la pluie. - N’utilisez jamais l’appareil dans un envi- ronnement humide ou mouillé. - Veillez à assurer un éclairage adéquat. - N’utilisez pas l’appareil à proximité de liquides ou de gaz inflammables.

• Évitez les risques d’électrocution. - Évitez de toucher des objets mis à la terre comme des tuyaux métalliques, des radia- teurs de chauffage central, des cuisinières et des réfrigérateurs.

• Éloignez les enfants. - Ne laissez pas d’autres personnes manipu- ler l’appareil ou le cordon ; éloignez-les de la zone de travail. - L’utilisation de cet appareil est interdite aux enfants de moins de 16 ans et aux per- sonnes souffrant d’un handicap physique ou mental, comme décrit dans le mode d’emploi.

• Rangez l’appareil en lieu sûr. - En cas d’inutilisation, rangez l’appareil dans un lieu clos et sec, hors de portée des enfants. - Ne conservez pas l’appareil dans des endroits où la température peut dépasser 50°C.

• Interruption du travail.F - Mode d’emploi original 18 - Avant de ranger l’appareil, coupez le mo- teur et attendez que les parties mobiles se soient arrêtées. Les parties mobiles peuvent agripper le support et vous faire perdre le contrôle de l’appareil.

• Ne pas surcharger l’appareil. - Cet appareil sera plus sûr et efficace dans la plage de puissance spécifiée. - N’activez jamais le blocage de l’axe lorsque l’appareil est en marche. - N’utilisez jamais des disques de meulage d’un diamètre supérieur à celui spécifié pour l’appareil.

• Utilisez l’appareil et les accessoires adé- quats. - Ne fixez pas à cet appareil des accessoires qui lui imposent une trop forte contrainte. - N’utilisez l’appareil que pour les applica- tions prévues.

• Portez des tenues de travail adéquates. - Ne portez pas de vêtements amples ou de bijoux : ils pourraient être happés par les éléments mobiles de l’appareil. - Lors du travail en plein air, il est recom- mandé de porter des gants de travail en caoutchouc ainsi que des chaussures à semelles profilées.

• Utilisez des équipements de protection individuelle. - Portez un masque antipoussière si vos activités dégagent des poussières. - Portez toujours des lunettes de sécurité, des gants de travail et une protection auditive. - Portez des chaussures de sécurité si nécessaire.

• Utilisez correctement le câble d’alimentation. - Ne portez jamais l’appareil par le cordon. - Ne tirez pas sur le cordon pour enlever la fiche de la prise de courant. - Protégez le cordon de la chaleur, de l’huile et des bords tranchants.

• Fixez solidement la pièce à travailler. - Utilisez des serre-joints ou un étau pour fixer la pièce à travailler ; cette procédure est plus sûre qu’une immobilisation à la main. Elle vous laisse en outre les deux mains libres pour travailler.

• Adoptez une attitude propice à votre sécu- rité. - Évitez toute posture anormale, assurez votre équilibre et maintenez fermement l’appareil afin de pouvoir amortir un éven- tuel rebond.

• Entretenez l’appareil avec soin. - Maintenez la propreté de l’appareil, pour un travail sûr et efficace. - Évitez les dommages susceptibles d’être occasionnés par des vis, clous ou autres objets présents dans la pièce à travailler. - Suivez les consignes d’entretien ainsi que les conseils relatifs au changement d’accessoires. - Vérifiez régulièrement le cordon et la fiche et faites-les remplacer par un techni- cien qualifié s’ils sont endommagés. - Vérifiez régulièrement la rallonge et rem- placez-la si elle est endommagée. - Maintenez la poignée sèche et exempte d’huile et de graisse.

• Retirez la fiche de la prise : - lorsque l’appareil n’est pas utilisé. - durant son entretien. - lors du changement d’accessoires. - en cas de problème électrique ou méca- nique.

• Évitez les mises en marche accidentelles. - Vérifiez si le commutateur est bien en po- sition d’arrêt avant de brancher l’appareil sur le secteur. - N’utilisez jamais la fiche pour allumer et éteindre l’appareil. En cas de coupure de courant, relâchez le commutateur afin qu’il revienne en position d’arrêt. - N’utilisez pas l’appareil si le dispositif de sécurité sur l’interrupteur ne fonctionne plus.

• En cas d’utilisation d’une rallonge. - Utilisez des rallonges sécurisées et tota- lement déroulées, d’une section minimale de 1 mm² par conducteur. - N’utilisez en extérieur que des rallonges spécifiquement agréées.

• Soyez toujours vigilant. - Gardez toujours les yeux sur votre travail. - Travaillez avec bon sens. - N’utilisez pas l’appareil si vous n’êtes pas concentré.

• Vérifiez si l’appareil n’est pas endommagé.F - Mode d’emploi original 19 - Avant d’utiliser l’appareil, vérifiez toujours si ses éléments mobiles fonctionnent bien et si aucune pièce n’est défectueuse. - Tous les éléments de l’appareil doivent être montés correctement pour garantir son bon fonctionnement. - Les éléments endommagés ou défectueux doivent être réparés ou remplacés par un technicien agréé. - N’utilisez jamais l’appareil lorsque le câble d’alimentation est endommagé. - N’utilisez jamais l’appareil si l’interrupteur marche-arrêt ne fonctionne pas correcte- ment.

• Très important ! - Utilisez cet appareil et les accessoires conformément à ces consignes de sécurité et uniquement pour les applications prévues, compte tenu des conditions de travail et de la nature de la tâche. - L’utilisation de l’appareil pour d’autres applications, dont il est probable qu’il ne pourra pas les effectuer, peut générer des situations extrêmement dangereuses. - Vérifiez toujours si le régime maximal autorisé pour les accessoires achetés correspond à celui de l’appareil. - Vérifiez si la pièce à travailler est bien soutenue. - Arrêtez immédiatement l’appareil s’il commence à vibrer et vérifiez-le afin d’en déterminer la cause. - Cet appareil est conforme aux normes de sécurité en vigueur.

• Ne confiez les réparations qu’à un technicien qualifié. - Afin d’éviter tout accident, les réparations doivent être effectuées exclusivement par du personnel qualifié et avec des pièces d’origine.

2.1 Consignes de sécurité importantes

pour les meuleuses d’angle Avant l’utilisation

• Suivez toujours les instructions du fabricant concerné lors du montage et de l’utilisation d’accessoires.

• Ne travaillez pas sur des métaux aisément inflammables.

• N’utilisez pas d’accessoires devant être refroidis à l’aide de liquides.

• L’utilisation d’eau ou d’autres liquides peut provoquer une électrocution.

• Utilisez exclusivement des accessoires dont les instructions mentionnent explicitement qu’ils conviennent aux meuleuses d’angle.

• Cette meuleuse d’angle ne peut être utilisée que sur des surfaces sèches.

• Vérifiez toujours le régime maximal de l’accessoire que vous comptez installer : il doit être au moins égal au régime maximal spécifié pour l’appareil. Les accessoires dépassant leur régime maximal peuvent se briser et éclater.

• Vérifiez toujours le diamètre maximal de l’accessoire à installer par rapport aux spé- cifications de l’appareil. Assurez-vous que l’accessoire s’emboîte correctement sur l’axe et respectez scrupuleusement les instruc- tions de montage.

• N’utilisez jamais une meule pour l’ébarbage.

• Après le montage de l’accessoire, laissez l’appareil tourner environ 60 secondes à vide afin de vérifier l’absence de vibrations. Si l’appareil vibre fortement, arrêtez-le im- médiatement afin d’en déterminer la cause.

• Contrôlez l’accessoire avant toute utilisation. Mettez les accessoires brisés ou endomma- gés au rebut. En cas de chute de l’appareil ou de l’accessoire, vérifiez l’absence de dommages. Après le contrôle, assurez-vous d’être placé - avec toute personne présente - derrière le capot de protection de l’appareil.

• N’utilisez aucun adaptateur ou autre dispo- sitif pour monter des accessoires dont l’axe présente un diamètre inadéquat.

• Ne meulez ou coupez aucune pièce dont l’épaisseur est supérieure à la profondeur de travail maximale du disque de meulage. La surcharge de l’accessoire peut provoquer un rebond ou une défaillance de l’accessoire.

• Montez toujours le capot de protection adéquat pour vos accessoires. N’utilisez jamais l’appareil sans avoir installé le capot de protection.

• Ne meulez pas des éléments non apparents où pourraient se trouver des conduites d’eau, de gaz ou d’électricité. Utilisez un dé- tecteur approprié pour identifier la présence de conduites ou demandez conseil à la com-F - Mode d’emploi original 20 pagnie de distribution. Le gaz présente un réel risque d’explosion, l’eau peut causer des courts-circuits et le perçage de conduites électriques peut occasionner courts-circuits et coupures de courant.

• Si vous utilisez des accessoires à visser sur l’axe, comme des brosses à boisseau, assu- rez-vous que l’axe ne bloque pas l’accessoire. La profondeur du trou dans l’accessoire ne peut être inférieure à la longueur du filetage de l’axe (voir les caractéristiques techniques).

• Ne portez jamais un appareil branché au sec- teur en gardant le doigt sur l’interrupteur. Si vous activez l’interrupteur par inadvertance, l’accessoire risque de happer vos vêtements et de vous blesser. Pendant l’utilisation

• Après avoir éteint l’appareil, ne jamais arrêter un accessoire en appuyant un objet contre lui.

• Maintenez les personnes et les matériaux inflammables à distance respectable de la zone de travail. Les personnes situées à proximité de la zone de travail doivent porter des équipements de protection. Soyez vigilant : des fragments de la pièce travaillée ou d’un accessoire brisé peuvent occasion- ner des blessures au-delà de la zone directe de travail.

• Éteignez immédiatement l’appareil en cas de blocage de l’accessoire ; sinon, l’appareil risque d’être surchargé et de griller.

• Assurez-vous d’être placé dans le sens opposé à celui des projections de poussières de meulage et d’étincelles, en veillant à n’y exposer personne.

• Évitez tout contact physique avec les élé- ments métalliques de la meuleuse d’angle si vous travaillez à proximité de conduites d’électricité. Tenez toujours la meuleuse par ses poignées isolantes si vous courez le moindre risque de toucher le cordon d’alimentation ou des câbles électriques non apparents. Tout contact entre les disques de meulage et un câble sous tension peut entraîner la mise sous tension des parties métalliques de l’appareil.

• Gardez toujours le cordon éloigné de l’accessoire en rotation. En cas de perte de contrôle, le cordon d’alimentation pourrait être coupé, et votre main ou votre bras pour- rait être attiré contre l’accessoire mobile.

• Ne placez jamais la main près de l’accessoire mobile car celui-ci peut rebondir.

• Soyez très prudent lorsque vous travail- lez dans les coins, en présence d’arêtes tranchantes, etc. car l’accessoire pourrait se coincer et provoquer un rebond de la meuleuse.

• La force exercée sur les accessoires de type brosse peut provoquer leur expansion. Veil- lez dès lors à éviter tout contact entre ces accessoires et le capot protecteur.

• N’exercez pas une force excessive sur les accessoires de type brosse durant l’utilisa- tion. Les poils des brosses peuvent aisément pénétrer les vêtements et la peau.

• Positionnez-vous de telle sorte que l’appareil ne risque pas de rebondir vers vous. En cas de rebond, l’appareil se déplace toujours dans le sens opposé à la rotation du disque.

• Utilisez toujours les deux poignées afin d’exercer un contrôle maximal, surtout en cas de rebond ou d’attaque sur la pièce à travailler. Après l’utilisation

• Nettoyez régulièrement les orifices de ventilation. La ventilation du moteur attire la poussière dans l’appareil et une accumula- tion excessive de particules métalliques peut occasionner un choc électrique.F - Mode d’emploi original 21

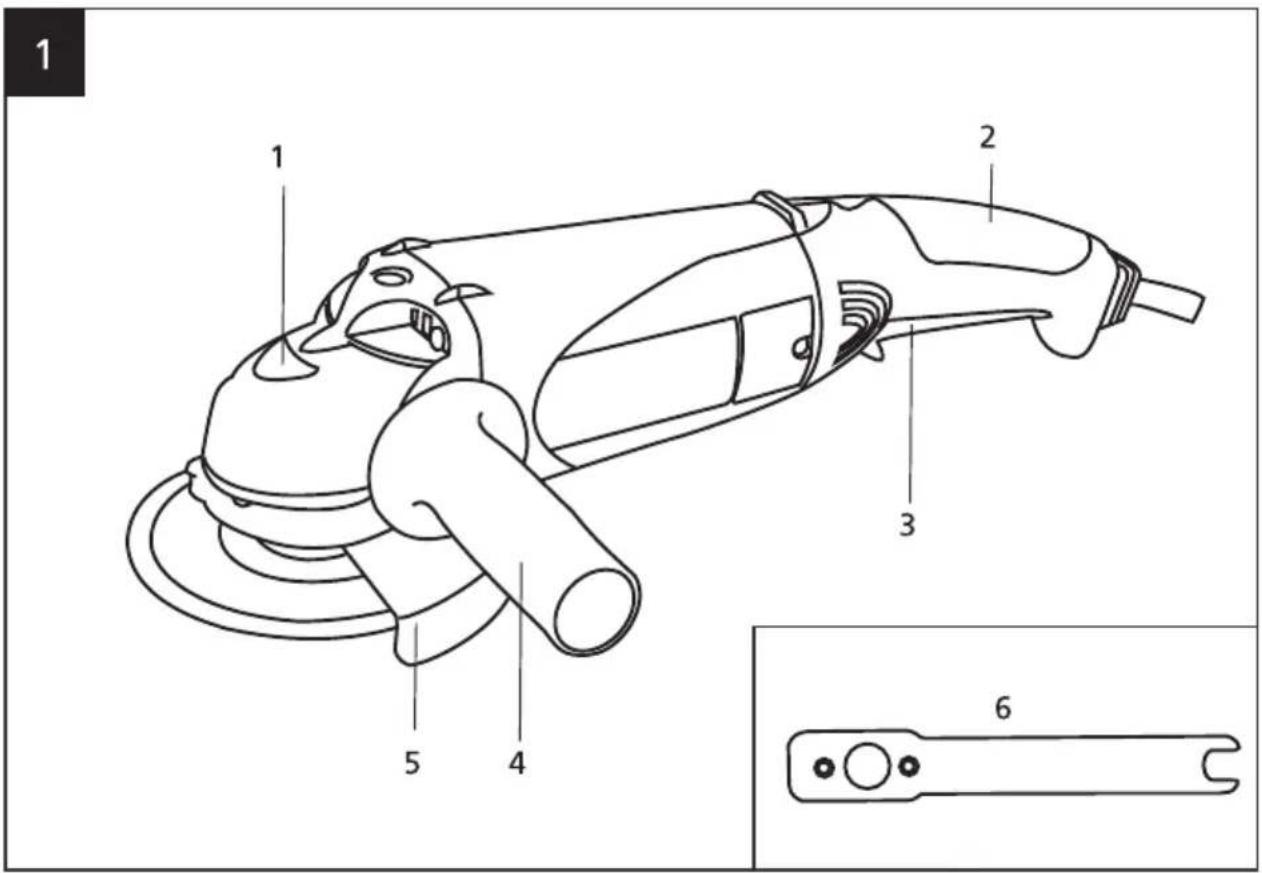

3. Interrupteur marche-arrêt

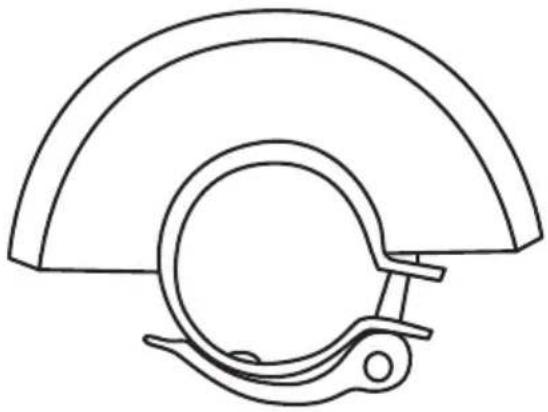

5. A) Capot de protection pour meulage

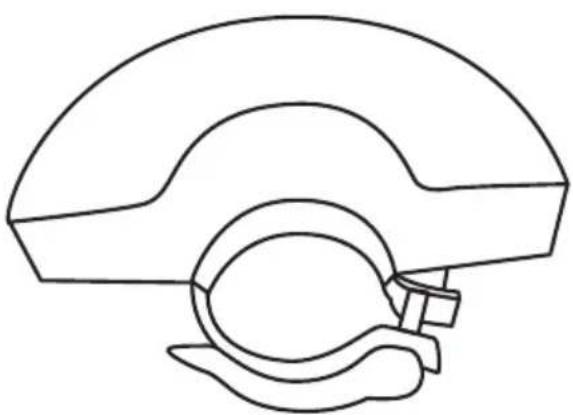

B) Capot de protection pour autres appli- cations

La meuleuse d’angle est fournie avec deux capots de protection : A) Capot de protection pour le meulage, fermé en bas. À utiliser avec : - Les disques de meulage pour le métal - Les disques de meulage pour la pierre - Les disques diamantés B) Capot de protection pour les autres applications, ouvert en bas. À utiliser avec : - Les brosses métalliques - Les disques abrasifs à lamelles - Les autres accessoires Utilisez toujours le capot de protection adéquat pour l’accessoire installé.

• Retirez la fiche de la prise de courant.

• Posez la meuleuse à l’envers sur une table.

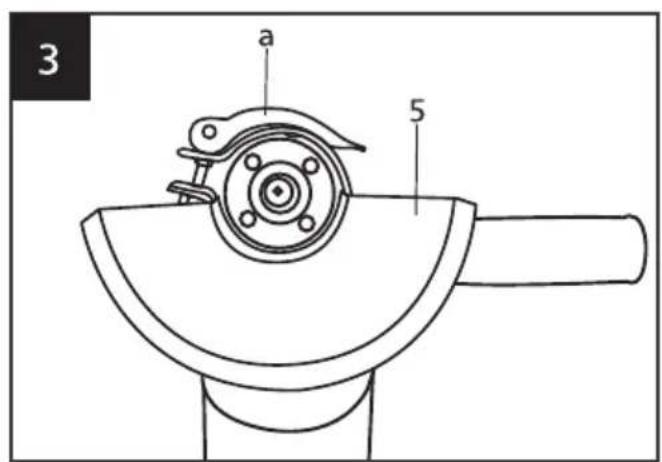

• Ouvrez la fixation rapide (voir fig. 3-a).

• Positionnez le capot de protection (5) de telle sorte que la butée de la bague de montage se positionne devant l’ouverture de montage.

• Enfoncez le capot (5) sur le bloc moteur jusqu’à ce qu’il s’installe parfaitement à l’horizontale et que la butée puisse tourner dans l’encoche.

• Tournez le capot de protection (5) dans la position souhaitée.

• Si nécessaire, desserrez légèrement l’écrou situé à l’autre extrémité de la fixation rapide (voir fig. 3-a) à l’aide de la clé fournie (6), afin que le capot de protection (5) tourne plus facilement.

• Verrouillez le capot (5) en rabattant la fixa- tion rapide (voir fig. 3-a).

• Si le capot de protection (5) peut encore tourner lorsque vous avez refermé la fixation rapide (voir fig. 3-a), resserrez l’écrou situé à l’autre extrémité de cette fixation (voir fig. 3-a) à l’aide de la clé fournie (6). Ne serrez pas l’écrou trop fort mais jusqu’à ce que vous sentiez un début de résistance.

• Vous pouvez rouvrir la fixation rapide (voir fig. 3-a) pour repositionner le capot de pro- tection (5). Rabattez ensuite la fixation.

• Assurez-vous que le capot de protection (5) se situe toujours entre vous et la limaille etF - Mode d’emploi original 22 qu’il est monté de sorte que la limaille soit entraînée loin de vous.

• Ne travaillez jamais avec l’appareil sans capot de protection (5). Nous vous recom- mandons de laisser le capot installé en permanence. Si vous préférez l’enlever pour ranger l’appareil, enlevez d’abord le disque de meulage (voir plus bas) puis suivez la procédure ci-dessus en ordre inverse.

3.4 Installation d’un disque de meulage

• Retirez la fiche de la prise de courant.

• Posez l’appareil sur une table avec la face creuse du capot (5) vers le haut.

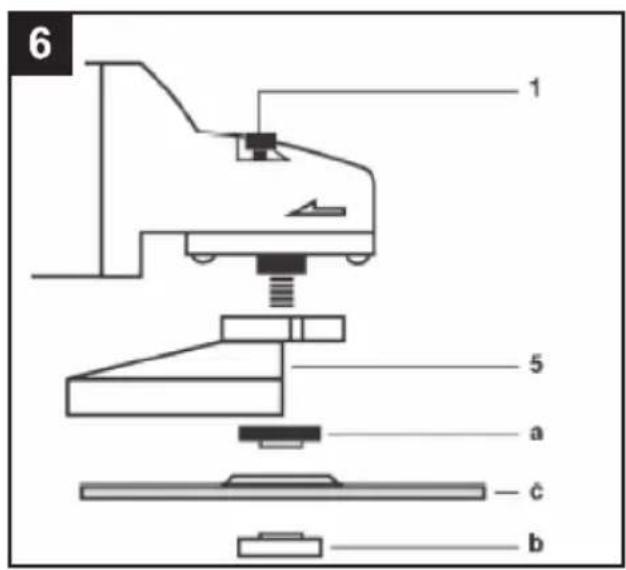

• Enlevez l’écrou de blocage (voir fig. 6-b) de l’axe.

• Assurez-vous que la bride de fixation (voir fig. 6-a) est bien fixée sur l’axe.

• Placez le disque de meulage (voir fig. 6-c) sur la bride de fixation (voir fig. 6-a) et vérifiez si l’axe passe bien dans le trou du disque.

• ATTENTION : l’étiquette d’information du disque de meulage (voir fig. 6-c) doit être tournée vers vous (visible) pendant le meu- lage. Le montage avec l’étiquette du mauvais côté peut causer l’endommagement du disque et du capot de protection.

• Revissez l’écrou de blocage (voir fig. 6-b) sur l’axe. Selon le type de disque - épais (voir fig. 7), fin (voir fig. 8) ou plat (voir fig. 9) - l’extrémité de l’écrou de blocage sera renflée vers l’intérieur (voir fig. 7) ou vers l’exté- rieur (voir fig. 8+9). Assurez-vous toujours que l’écrou de blocage (voir fig. 6-b) est en contact avec le disque de meulage (voir fig. 6-c) sur toute sa surface.

• Enfoncez l’ergot de blocage de l’axe (voir fig. 6-1) et serrez fermement l’écrou de blocage (voir fig. 6-b) à l’aide de la clé fournie (6) (voir fig. 5)

• Relâchez le blocage de l’axe (1).

• Pour enlever le disque de meulage (voir fig. 6-c), suivez cette procédure en ordre inverse.

• Après le montage du disque de meulage, laissez l’appareil tourner environ 60 se- condes à vide afin de vérifier l’absence de vibrations. Assurez-vous d’être placé – ainsi que toute personne présente – derrière le capot de protection de l’appareil. Si l’appareil vibre fortement, arrêtez-le immédiatement afin d’en déterminer la cause.

• Les disques de meulage endommagés ne peuvent plus être utilisés et doivent être directement remplacés.

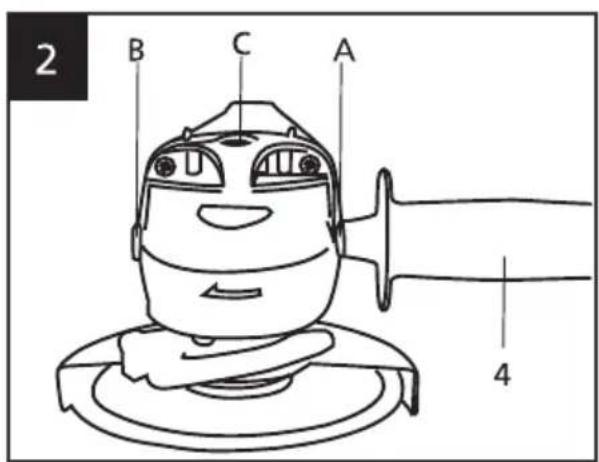

3.5 Montage, enlèvement ou déplace-

ment de la poignée latérale (fig. 2)

• Retirez la fiche de la prise de courant.

• La poignée latérale (4) peut-être montée à gauche, à droite ou en haut de l’appareil. Montez la poignée à gauche (voir fig. 2-A) si vous êtes droitier et à droite (voir fig. 2-B) si vous êtes gaucher. La position sur le haut (voir fig. 2-C) est pratique pour tronçonner en tenant l’appareil à 90°.

• Installez la poignée latérale (4) en faisant tourner son filetage dans l’un des orifices de fixation (voir fig. 2- A-B-C).

• N’utilisez l’appareil que si la poignée latérale est installée (4).

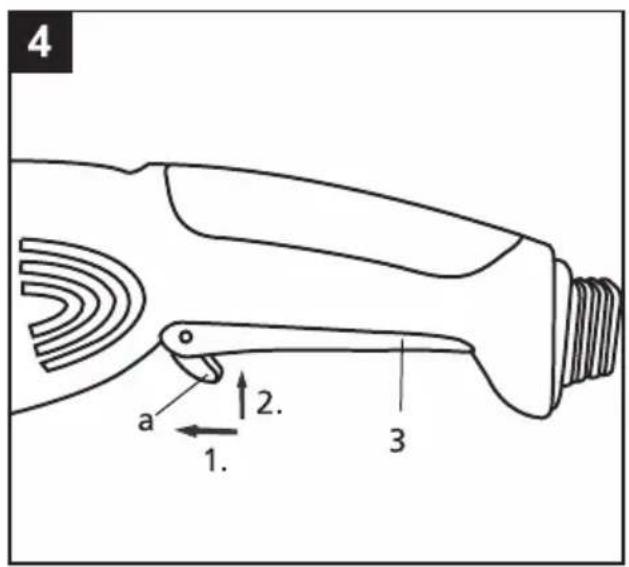

• Pour activer l’appareil, poussez d’abord levier de sécurité (voir fig. 4-a) vers le disque de meulage (voir fig. 4-1) et maintenez-le dans cette position.

• L’interrupteur marche-arrêt (3) est automati- quement déverrouillé.

• Appuyez (voir fig. 4-2) sur cet interrupteur (3) pour activer le moteur.

• Tenez compte d’un léger rebond.

• Maintenez l’interrupteur marche-arrêt (3) enfoncé pendant le travail.

• Attendez que l’appareil ait atteint sa pleine vitesse avant de commencer à meuler.

• Pour arrêter le moteur, relâchez l’interrup- teur marche-arrêt (3).F - Mode d’emploi original 23

Tenez toujours la meuleuse d’angle à 2 mains: une sur la poignée arrière, qui intègre l’interrupteur marche-arrêt (3), et l’autre sur la poignée latérale (4) Fixez la pièce à travailler si elle est instable. N’exagérez pas votre pression au point de bloquer le disque. Attention ! Les accessoires s’échauffent fortement en cours d’utilisation. Tirez le meilleur parti de votre meuleuse d’angle ! La meuleuse d’angle offre bien plus de possibilités que le simple meulage de la pierre ou du métal. Vous trouverez chez votre revendeur une foule d’accessoires pour optimiser la polyvalence de l’appareil.

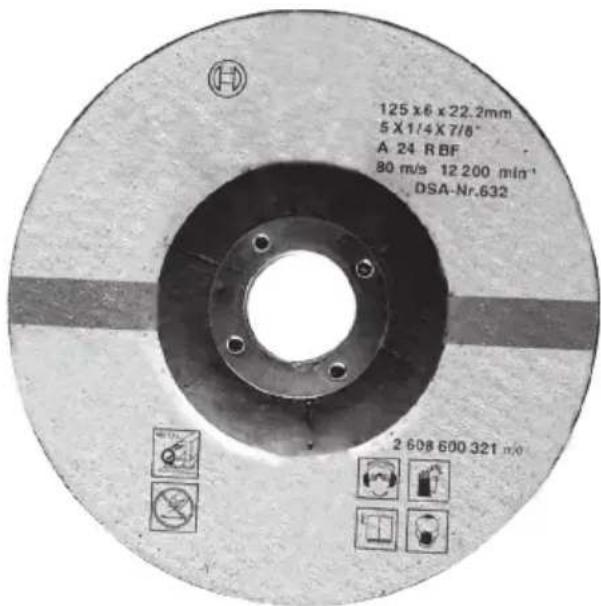

4.1 Disques à ébarber

Pour l’alésage de l’acier, l’ébarbage et l’aiguisage de lames ou d’outils de jardinage. Les disques à ébarber sont généralement plus épais que les disques à tronçonner. Ne maintenez pas l’appareil trop longtemps sur un même point mais faites des va-et- vient réguliers. N’exercez pas une pression excessive : cela peut engendrer des rainures ou décolorations (dues à la chaleur). Pour affûter une lame ou le bord d’une bêche, par exemple, vous devez fixer fermement la pièce à travailler sur un établi à l’aide de serre-joints ou dans un étau. Assurez-vous que l’objet à traiter est parfaitement à plat. Maintenez l’appareil sous un angle de 30 à 40° (selon le tranchant que vous souhaitez obtenir) et assurez-vous que le disque à ébarber tourne en s’éloignant des angles de l’objet. Exercez une légère pression sur l’appareil pendant le travail. Il est parfois nécessaire de poncer quelque peu le disque à ébarber après usage afin d’en égaliser le bord. » Utilisez le capot de protection ouvert (5B)

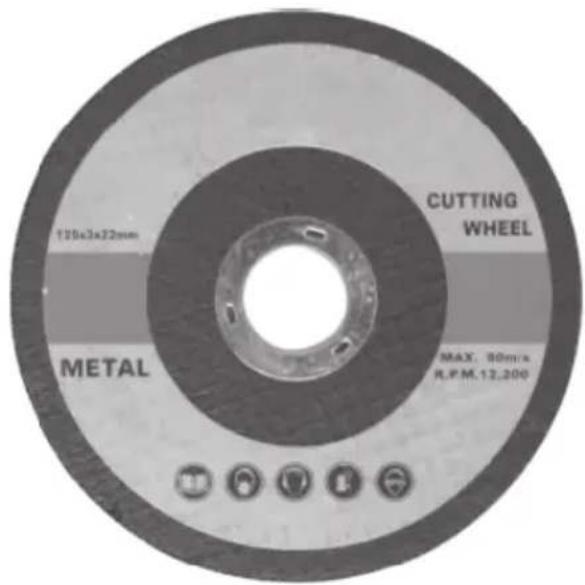

4.2 Disques de meulage pour métal

Pour la coupe de métal en toutes circonstances : acier dépassant du béton, conduites en cuivre, tuyaux en acier, sectionnement d’écrous ou de boulons en saillie, etc. Déplacez l’appareil dans le sens opposé à celui qu’il veut prendre lorsqu’il entre en contact avec la pièce à travailler (sens de rotation du disque), sinon il pourrait échapper à votre contrôle et quitter la zone de coupe. Pour le tronçonnage de tuyaux ou conduites en acier, maintenez la meuleuse autant que possible sous un angle de 90° et travaillez de haut en bas. Si nécessaire, installez laF - Mode d’emploi original 24 poignée latérale à la position la plus adéquate. N’appuyez pas trop fort sur l’appareil : laissez son poids agir. Veillez à ménager un espace libre suffisant pour la chute de l’élément tronçonné. Pour couper des boulons en saillie dans du béton, par exemple, maintenez la meuleuse autant que possible parallèle à la surface. Si le disque touche le béton, ce n’est pas grave, mais évitez qu’il ne s’y enfonce. Lors du tronçonnage, il est toujours préférable de commencer du côté de la pièce le plus étroit et le moins sensible aux vibrations. Le disque s’use en cours d’utilisation. Assurez- vous que son diamètre reste suffisant pour terminer le tronçonnage. Si nécessaire, changez de disque avant d’entamer le travail. » Utilisez le capot de protection fermé (5A)

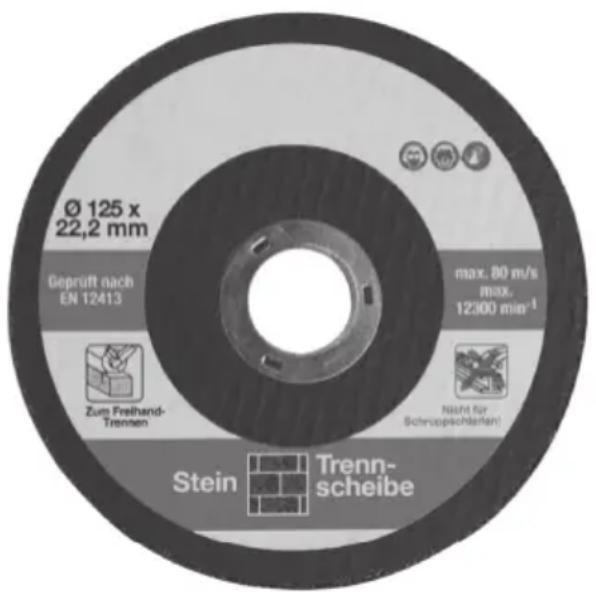

4.3 Disques de meulage pour pierre

Pour la découpe de pierre (tendre) ou de blocs de béton cellulaire et l’enlèvement de joints. Ces dernières années, l’usage de ces disques a fortement diminué face à la concurrence des disques diamantés. Si vous utilisez rarement vos disques pour couper la pierre, l’achat de quelques disques de meulage « ordinaires » pour pierre est plus avantageux que celui d’un disque diamanté. Mais pour la découpe régulière dans la pierre, nous vous recommandons l’acquisition d’un disque diamanté. » Utilisez le capot de protection fermé (5A)

4.4 Disques diamantés

Ces disques font baisser l’usage des disques ordinaires pour pierre depuis quelques années. Leur atout majeur réside dans leur durée de vie accrue et leurs bords de coupe plus variés. Les disques diamantés s’utilisent essentiellement pour la découpe de pierre dure telle que le granit, l’enlèvement de joints, la découpe du ciment et du béton non armé, ou la coupe de carrelages. Pour les carrelages, il existe aussi des disques non segmentés (bord lisse) qui donnent un résultat plus fin. Pour la découpe de pierre et l’enlèvement de joints, il est préférable d’utiliser des disques segmentés. Le disque diamanté non segmenté vous permet de tailler le carrelage, mais aussi d’y découper n’importe quelle forme en lignes droites. Dessinez la forme à découper sur le recto et le verso du carreau. Assurez-vous qu’il est bien fixé et qu’il y a un espace suffisant en dessous pour le disque. Sciez d’abord le long des lignes tracées sur le recto, mais ne traversez pas entièrement le carreau. Une profondeur d’environ 2-3 mm suffit. Retournez ensuite le carreau et découpez la forme au verso.F - Mode d’emploi original 25 Comme le disque est rond, la ligne de coupe du recto sera un peu plus courte que celle du verso. Prolongez dès lors légèrement la coupe du verso (voir les pointillés des dessins ci-après) jusqu’à ce que les angles soient totalement découpés au recto. Pour une découpe de haute précision, vous pouvez envisager l’utilisation d’un support spécialement adapté aux meuleuses d’angle. Pour l’enlèvement de joints dans une maçonnerie, vous pouvez utiliser un disque diamanté segmenté. Veillez à rester dans le joint, à 2-3 mm de la pierre afin de ne pas l’endommager, et découpez sur une profondeur d’environ 1-1,25 cm. Effectuez une entaille de part et d’autre du joint puis enlevez la matière entre les deux. » Utilisez le capot de protection fermé (5A)

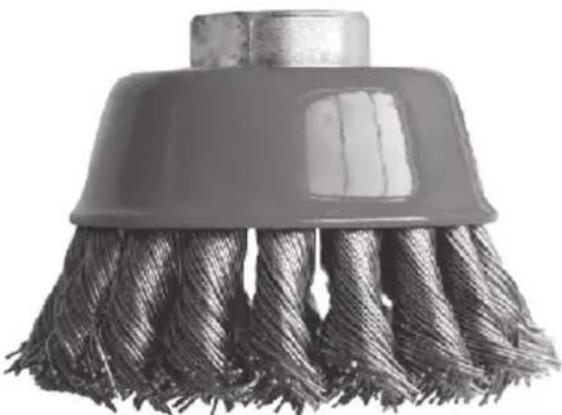

4.5 Brosses métalliques

Pour enlever d’épaisses couches de rouille ou de peinture sur de grandes pièces métalliques. La brosse métallique convient aussi pour le nettoyage d’outils de jardin rouillés (pelle, par exemple), ou pour enlever du ciment durci sur une truelle ou une pelle. Fixez correctement l’objet à nettoyer ou à dérouiller sur un établi à l’aide de serre-joints ou dans un étau. Travaillez en éloignant lentement la brosse de votre corps. Veillez à maintenir la brosse aussi loin que possible des angles de l’objet, sinon elle pourrait s’y coincer et faire rebondir la meuleuse. » Utilisez le capot de protection ouvert (5B)

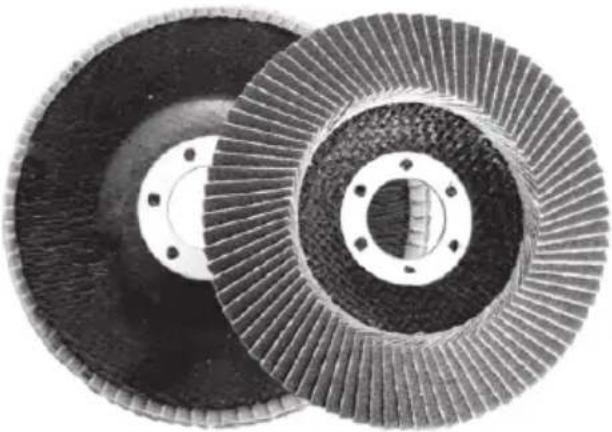

4.6 Disques abrasifs à lamelles

Ces disques combinent la découpe et le ponçage intensifs avec un fonctionnement souple et de faibles vibrations. Leurs avantages sont les suivants : enlèvement important de matière, qualité de surface élevée, découpe sans échauffement et niveau de bruit nettement inférieur à celui de disques à ébarber ou de disques abrasifs en fibre. Ces disques s’utilisent essentiellement pour le ponçage de surfaces étendues, non seulement en métal mais aussi dans des matières plus tendres (qui ne permettent pas l’utilisation d’une brosse métallique, par exemple). Il existe des disques pour divers types de surfaces et diverses applications. Consultez toujours les instructions sur l’emballage ou le disque. » Utilisez le capot de protection ouvert (5B)F - Mode d’emploi original 26

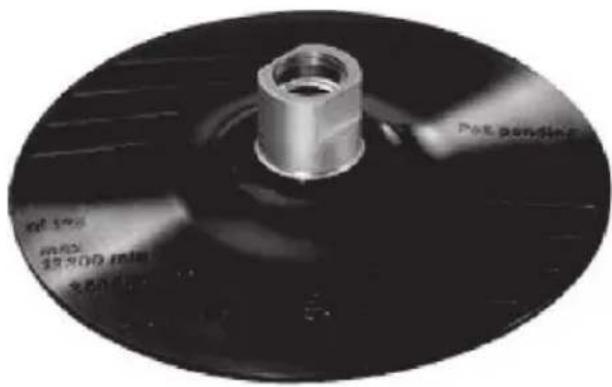

4.7 Autres accessoires

Le disque support avec filet M14 permet d’installer de nombreux autres accessoires sur votre meuleuse. Ce disque est généralement pourvu de fixations velcro. Exemples d’accessoires que vous pouvez fixer sur un disque support : disques de polissage, disques abrasifs en fibre, disques de polissage en feutre et disques en laine. Rendez-vous dans votre point de vente pour plus d’informations sur les applications possibles. Assurez-vous que le diamètre des accessoires ne dépasse pas celui du disque de support. Cela pourrait entraîner des blessures, un rebond et/ou une défaillance du disque support ou de la meuleuse d’angle. » Utilisez le capot de protection ouvert (5B)

• Débranchez la fiche de la prise de courant avant toute intervention sur l’appareil.

• Lubrification - L’appareil n’exige pas de lubrification ni de graissage.

• Maintenez la propreté de l’appareil et du cordon. - N’utilisez à cet effet qu’un chiffon humide et des produits d’entretien non agressifs.

• Veillez à la propreté des orifices de ventila- tion. - Ne jamais nettoyer les orifices de ventila- tion en y introduisant des objets pointus ou des brosses métalliques : cela pourrait endommager l’appareil.

• En cas de défaut électrique ou mécanique, faites réparer l’appareil en l’apportant au point de vente. - N’ouvrez jamais l’appareil et ne retirez aucune vis du bloc moteur.

• Rapportez l’appareil à l’issue de sa durée de vie. - À la fin de sa durée de vie, remettez l’ap- pareil à un point de collecte. L’appareil ne doit pas être mis au rebut avec les déchets ménagers.

Tension 230 V Fréquence 50 Hz Puissance 1.150 W Classe de sécurité Classe II Diamètre max. du disque de meulage 125 mm Filet de l'axe M14 Longueur du filet de l'axe 11,5 mm Régime (tr/min) 10.500 Vitesse de rotation disque de 125 mm 80 m/s Accélération 4,296 m/s²

(pression acoustique) 87,3 dB(A)

(puissance acoustique) 100,3 dB(A) Poids 2,8 kgF - Mode d’emploi original 27

Ce produit a été vérifié avec le plus grand soin avant de quitter l’usine et bénéficie, pendant deux ans à compter de la date d’achat, d’une garantie de réparation gratuite en cas de défaillance due à un vice de matériau ou de fabrication. Cette garantie ne couvre pas les dommages provoqués par l’usure normale, la surcharge, les applications commerciales ou la négligence. Le ticket de caisse tient lieu de garantie. Le vendeur se réserve le droit de décliner toute responsabilité si des tiers ont effectué des réparations. Aucun dommage- intérêt ne pourra être réclamé en cas de dégât de la pièce à travailler ou de blessure de l’utilisateur de l’outil.

DÉCLARATION DE CONFORMITÉ CE

Intergamma B.V. déclare par la présente que la meuleuse d’angle HP-125 satisfait aux dispositions des directives 2006/42/CE (directive machines), 2006/95/CE (directive basse tension), 2004/108/CE (CEM), 93/68/ CE (marquage CE), 2002/95/CE (RoHS) ainsi qu’aux normes EN 60745-1/A11:2010, EN 60745-2-3:2011, EN 55014-1/A1:2009, EN- 55014-2/A2:2008, EN 61000-3-2/A2:2009 et EN 61000-3-3:2008 (CEM). Leusden, avril 2013 F.H. Jautze Intergamma B.V. BP 100 3830 AC Leusden Pays-Bas
