GEBRUIKSAANWIJZING HS-125 Gamma
NL - Originele gebruiksaanwijzing
Lees de gebruiksaanwijzing zorgvuldig voordat u het apparaat in gebruik neemt. Lire attentivement le mode d'emploi avant d'utiliser l'appareil.
- Belangrijk 5
- Voor uw veiligheid .... 5
2.1 Belangrijke veiligheidsvoorschriften voor haakse slijpers....7
- Bediening 9
3.1 Beschrijving van de machine ..... 9
3.2 Toepassingsadvies....9
3.3 Aanbrengen van de beschermkap .... 9
3.4 Monteren van een slijpschijf .....10
3.5 Monteren, verwijderen of verplaatsen
van de zijhandgreep....10
3.6 In- en uitschakelen .....10
- Gebruik....11
4.1 Afbraamschijven....11
4.2 Doorslijpschijven voor metaal.....11
4.3 Doorslijpschijven voor steen.....12
4.4 Diamantschijven 12
4.5 Staalborstels 13
4.6 Lamellenschuurschijven ..... 13
4.7 Overige accessoires .....14
-
Onderhoud .... 14
-
Technische specificaties ..... 14
-
Garantie ....15
CE Conformiteitsverklaring .....15
Voordat u dit apparaat in gebruik neemt, moet u de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om het apparaat op de juiste wijze te kunnen gebruiken, onderhouden, starten en stoppen. Zorg ervoor dat u met de bedieningsorganen van het apparaat vertrouwd bent en het apparaat op correcte wijze kunt gebruiken. Een verkeerd gebruik van het apparaat kan ernstige verwondingen veroorzaken. Denk steeds aan uw veiligheid en aan die van anderen.
Deze haakse slijper is geschikt voor particulier gebruik in en rond het huis. Dit apparaat is niet geschikt voor industrieel of professioneel gebruik.
Bewaar deze gebruiksaanwijzing zorgvuldig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.
2. V00r Uw VeIIIGHeID
Let op! Gebruik de machine en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is.
Draag een veiligheidsbril en gehoorbescherming.
Draag beschermende hand- schoenen.
Bescherm uzelf tegen een elektrische schok. Houd de voedingskabel en de verlengkabel uit de buurt van de bewegende delen van het apparaat.
Altijd een veilige afstand bewaren tussen de machine en andere personen (met name kinderen) of dieren.
Gebruik het apparaat niet bij regen of in een vochtige, natte omgeving. Het apparaat 's nachts niet buiten laten staan.
Schakel na gebruik altijd het apparaat uit en haal de stekker eruit. Voordat u het apparaat reinigt of repareert moet u ook de stekker uit het stopcontact trekken. Als de voedingskabel of de verlengkabel beschadigd raakt tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer. Raak de beschadigde kabels nooit aan zolang de stroomtoevoer niet is onderbroken.
- Controleer het voltage, dat vermeld staat op de machine
- Dit voltage moet overeenkomen met de netspanning waarop u de machine aansluit.
• Houd het werkgebied op orde
- Een wanordelijke werkomgeving vergroot de kans op ongelukken.
• Houd rekening met omgevingsinvloeden
- Stel de machine niet bloot aan regen.
- Gebruik de machine niet in een vochtige of natte omgeving.
- Zorg voor een goede verlichting.
- Gebruik de machine niet in de buurt van brandbare vloeistoffen of gassen.
• Voorkom een elektrische schok
- Vermijd lichaamscontact met geaarde objecten zoals bijvoorbeeld metalen buizen, CV-radiatoren, fornuizen en koelkasten.
• Houd kinderen uit de buurt
- Laat andere personen niet aan de machine of aan het snoer komen; houd hen weg van het werkgebied.
- Kinderen onder de 16 jaar en personen met een lichamelijke of verstandelijke beperking die niet in staat zijn het apparaat te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen dit apparaat niet gebruiken.
• Berg de machine veilig op
- Wanneer de machine niet in gebruik is, moet deze in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.
- Bewaar de machine niet op plaatsen waar de temperatuur boven de 50° Celsius kan uitkomen.
- Werkonderbreking
- Alvorens u de machine weglegt, moet de motor uitgeschakeld zijn en moeten de bewegende delen tot stilstand zijn gekomen. Bewegende delen kunnen het oppervlak grijpen waardoor u de controle verliest over de machine.
• Overbelast de machine niet
- De machine werkt beter en veiliger binnen het aangegeven vermogen.
- Druk de asblokkering nooit in als de machine in werking is.
- Gebruik nooit slijpschijven groter dan de voor de machine aangegeven maat.
- Gebruik de juiste machine en accessoires
- Gebruik geen hulpstukken op de machine, die een te zware belasting voor de machine betekenen.
- Gebruik de machine alleen voor werkzaamheden waarvoor deze bestemd is.
• Draag geschikte werkkleding
- Draag geen slobberende kleding of sie-raden; deze kunnen door de bewegende machinedelen gegrepen worden.
- Bij het werken in de open lucht zijn rubbe- ren werkhandschoenen en schoenen met profielzolen aan te bevelen.
- Gebruik beschermende middelen
- Gebruik een stofmasker bij stofverwekken-de werkzaamheden.
- Draag altijd een veiligheidsbril, werkhandschoenen en gehoorbescherming.
- Draag zo nodig veiligheidsschoenen.
- Gebruik het snoer niet verkeerd
- Draag de machine nooit aan het snoer.
- Gebruik het snoer nooit om de stekker uit het stopcontact te trekken.
- Bescherm het snoer tegen hitte, olie en scherpe randen.
• Klem het werkstuk vast
- Gebruik spanelementen of een bank-schroef om het werkstuk vast te klemmen; dit is veiliger dan klemmen met de hand, bovendien heeft u dan beide handen vrij om te werken.
• Zorg voor een veilige houding
- Vermijd een abnormale lichaamshouding, zorg voor een stabiel evenwicht en houd
de machine stevig vast, hierdoor kunt u terugslag opvangen.
- Onderhoud de machine zorgvuldig
- Houd de machine schoon om beter en veiliger te kunnen werken.
- Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk.
- Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires.
- Controleer regelmatig het snoer en de stekker, en laat deze bij beschadiging door een erkende vakman vervangen.
- Controleer regelmatig het verlengsnoer en vervang het indien het beschadigd is.
- Houd de handgreep droog en vrij van olie en vet.
- Trek de stekker uit het stopcontact
- Als de machine niet in gebruik is.
- Tijdens onderhoud.
- Tijdens het verwisselen van accessoires.
- In geval van een elektrische of mechanische storing.
• Voorkom het per ongeluk inschakelen
- Zorg ervoor dat, bij het aansluiten op het lichtnet, de schakelaar in de uitgeschakel-de positie staat.
- Gebruik nooit de stekker voor het in- en uitschakelen van de machine. Vergeet ook niet bij stroomuitval de schakelaar in de uit-stand te zetten door deze los te laten.
- Gebruik de machine niet meer wanneer de veiligheidsschakelaar op de aan/uit-schakelaar niet meer functioneert.
- Bij gebruik van een verlengsnoer
- Gebruik volledige uitgerolde en veilige verlengsnoeren met een minimale dwarsdoorsnede van 1mm ^2 per draad.
- Gebruik buiten alleen hiervoor speciaal goedgekeurde verlengsnoeren.
- Wees steeds opmerkzaam
- Houd uw ogen steeds op het werk gericht.
- Ga met verstand te werk.
- Gebruik de machine niet als u niet gecon-centreerd bent.
- Controleer de machine op beschadigingen
- Controleer vóór gebruik altijd of de bewegende delen van de machine goed functioneren en of er geen machinedelen defect zijn.
- Alle machinedelen dienen correct gemonteerd te zijn om het goed functioneren van de machine te waarborgen.
- Onderdelen die beschadigd of defect zijn, dienen door een erkende vakman te worden gerepareerd of vervangen.
- Gebruik de machine nooit wanneer het snoer beschadigd is.
- Gebruik de machine nooit wanneer de aan/uit-schakelaar niet goed functioneert.
- Zeer belangrijk!
- Gebruik de machine en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor de machine bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.
- Het gebruik van de machine voor afwijkende toepassingen, waarvan men kan verwachten dat de machine deze niet kan uitvoeren, kan leiden tot zeer gevaarlijke situaties.
- Vergelijk altijd het maximaal toegestane toerental waarvoor gekochte accessoires geschikt zijn met het toerental van de machine.
- Zorg voor een goede ondersteuning van uw werkstuk.
- Stop de machine onmiddellijk wanneer deze trilt en controleer deze om te achterhalen wat de oorzaak is.
- Deze machine voldoet aan de van toepassing zijnde veiligheidsvoorschriften.
- Laat reparaties alleen uitvoeren door een erkende vakman
- Reparaties mogen alleen uitgevoerd worden door vakkundig personeel en met originele onderdelen; dit om ongevallen te voorkomen.
2.1 Belangrijke veiligheidsvoorschriften voor haakse slijpers
Vóór gebruik
- Neem bij het monteren / gebruiken van accessoires altijd de instructies van de desbetreffende fabrikant in acht.
- Bewerk geen metalen die gemakkelijk kunnen ontvlammen.
-
Gebruik geen accessoires die met vloeistof gekoeld moeten worden.
-
Gebruik van water of andere vloeistoffen kunnen een elektrische schok tot gevolg hebben.
- Gebruik uitsluitend accessoires waarvoor uitdrukkelijk vermeld staat dat deze geschikt zijn voor haakse slijpers.
- De haakse slijper mag alleen gebruikt worden op droge oppervlakten.
- Controleer altijd het maximale toerental van het accessoire, deze moet minimaal gelijk zijn aan het maximale toerental welke is aangegeven op de machine. Accessoires die een hoger toerental bereiken dan het eigen maximale toerental kunnen breken en uit elkaar spatten.
- Controleer altijd de maximale diameter van het accessoire en vergelijk die met de specificaties van de machine. Vergewis u ervan dat het accessoire op de as past en correct volgens de instructies is gemonteerd.
- Gebruik nooit een doorslijpschijf voor afbraamwerkzaamheden.
- Laat de machine na montage van het accessoire ca. 60 seconden onbelast draaien om deze te controleren op trillingen. Wanneer de machine sterk trilt dient u de machine direct uit te schakelen om de oorzaak vast te stellen.
- Controleer het accessoire voor ieder gebruik. Gooi gebroken of beschadigde accessoires weg. Wanneer de haakse slijper of het accessoire is gevallen moet het accessoire opnieuw gecontroleerd worden op beschadiging. Nadat het accessoire is gecontroleerd dient u ervoor te zorgen dat u en omstanders zich in een positie achter de beschermkap van de haakse slijper bevinden.
- Gebruik geen adapters of andere hulpmiddelen om accessoires voor een afwijkende as-diameter te monteren.
- Slijp of snij geen werkstukken waarvan de dikte groter is dan de maximale werkdiepte van de slijpschijf. Het overmatig belasten van het accessoire kan terugslag of een defect accessoire tot gevolg hebben.
- Monteer altijd de juiste beschermkap voor uw accessoires. Gebruik de machine nooit zonder gemonteerde beschermkap.
- Slijp niet in niet-zichtbare gedeelten waarin elektriciteit-, gas- of waterleidingen kunnen liggen. Gebruik een geschikt zoekapparaat
om leidingen op te sporen of vraag uw energiebedrijf om advies. Gas kan tot explosies leiden, water kan kortsluiting veroorzaken en boren in elektriciteitsleidingen zal tot kortsluiting en stroomuitval leiden.
- Wanneer er gebruik gemaakt wordt van accessoires welke op de as geschroefd moeten worden zoals komstaalborstels, dient u erop te letten dat de as het accessoire niet blokkeert. De diepte van het gat in de accessoire mag niet kleiner zijn dat de as-schroefdraadlengte (zie technische specificaties)
- Draag een op het lichtnet aangesloten machine nooit met de vinger aan de schakelaar. Het per ongeluk inschakelen van de schakelaar kan ervoor zorgen dat het accessoire zich vast grijpt in uw kleding, waarna deze zich in het lichaam kan drukken.
Tijdens gebruik
- Na uitschakeling van de machine nooit een accessoire stoppen door er aan de zijkant iets tegenaan te drukken.
- Houd personen en brandbaar materiaal op veilige afstand van de werkomgeving. Personen die zich in de werkomgeving bevinden moeten gebruik maken van beschermende middelen. Fragmenten van het werkstuk of gebroken accessoire kunnen rondspatten en verwondingen veroorzaken buiten de directe werkomgeving.
- Schakel de machine onmiddellijk uit wanneer het accessoire blokkeert. De kans bestaat anders dat de machine overbelast wordt en doorbrandt.
- Zorg ervoor dat slijpstof en vonken van het werkstuk van het lichaam wegspatten. Let daarbij op dat er geen personen in gevaar worden gebracht.
-
Vermijd lichamelijk contact met de metalen delen van de haakse slijper wanneer u in de omgeving van elektrische leidingen werkt. Houd de slijper altijd vast aan de geïsoleerde handgrepen, wanneer er kans bestaat dat verborgen elektriciteitskabels of het eigen snoer geraakt word. Slijpschijven die in aanraking komen met een kabel die onder stroom staat, kunnen ervoor zorgen dat de metalen onderdelen van de haakse slijper onder stroom komen te staan.
-
Houd het snoer altijd verwijderd van de draaiende accessoire van de machine. Als u de controle verliest kan het snoer worden afgesneden of ervoor zorgen dat uw hand of arm tegen de bewegende accessoire wordt getrokken.
- Plaats nooit uw hand bij het roterende accessoire, deze kan terugslaan over uw hand.
- Let op bij het werken in hoeken, scherpen randen, etc. omdat u de kans hebt dat de accessoire beklemt raakt en de haakse slijper een terugslag krijgt.
- Door de kracht welke uitgeoefend wordt op borstel-accessoires, kunnen deze uitzetten. Zorg ervoor dat borstel-accessoires geen contact maken met de beschermkap.
- Zet geen buitensporige kracht op borstel-accessoires tijdens gebruik. De haren van borstels kunnen eenvoudig door kleding en huid penetreren.
- Zorg dat u zich in een positie bevind waarbij de machine in geval van terugslag niet in uw richting beweegt. In geval van terugslag beweegt de machine zich altijd in een richting tegengesteld aan de draairichting van de schijf.
- Maak altijd gebruik van beide handgrepen om maximale controle uit te kunnen oefenen vooral bij terugslag of aanzetten op het werkstuk.
Ná gebruik
- Zorg ervoor dat de ventilatieroosters regelmatig schoongemaakt worden. De motorventilatie trekt stof in de machine en buitensporige ophoping van metaaldeeltjes kan een elektrische schok veroorzaken.

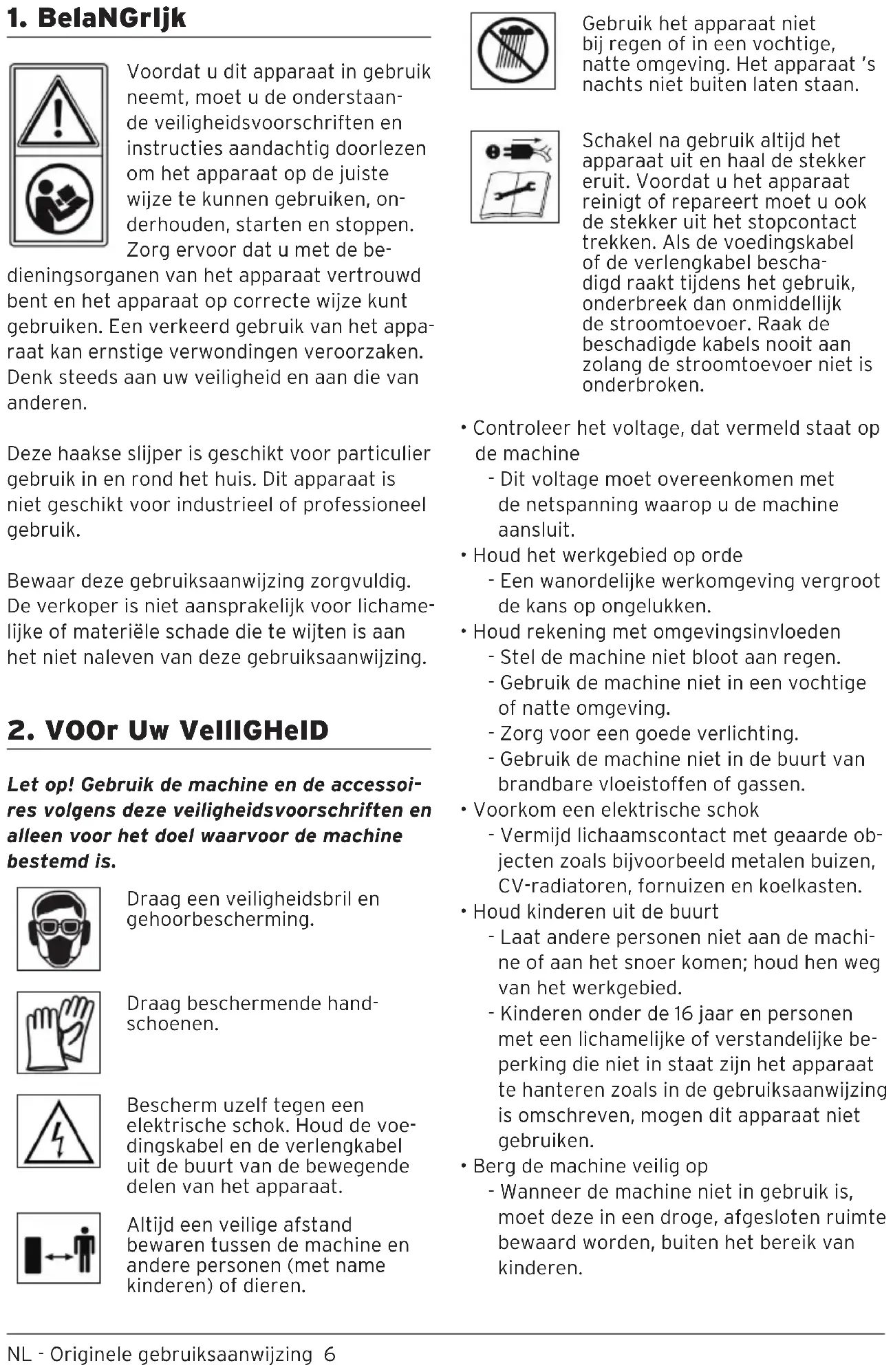

3. BeDleNING
3.1 Beschrijving van de machine
(fig. 1 t/m 6)
-
Asblokkering
-
Achterhandgreep
-
Aan/uit-schakelaar
-
Zijhandgreep
-
A) Beschermkap voor slijpen
B) Beschermkap voor overige toepassingen
- Sleutel
3.2 Toepassingsadvies

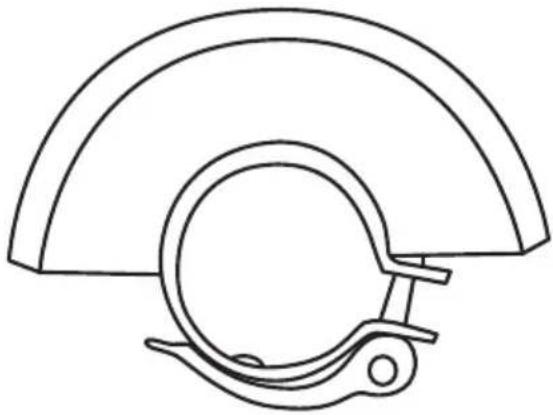

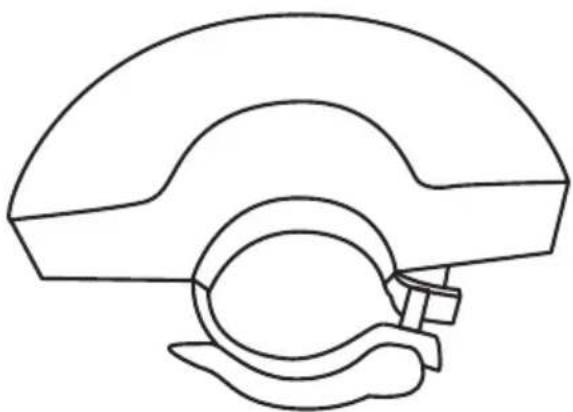

Bij de haakse slijper zijn twee beschermkappen meegeleverd:
A) Beschermkap ten behoeve van slijpen, gesloten aan onderzijde.
Te gebruiken bij:

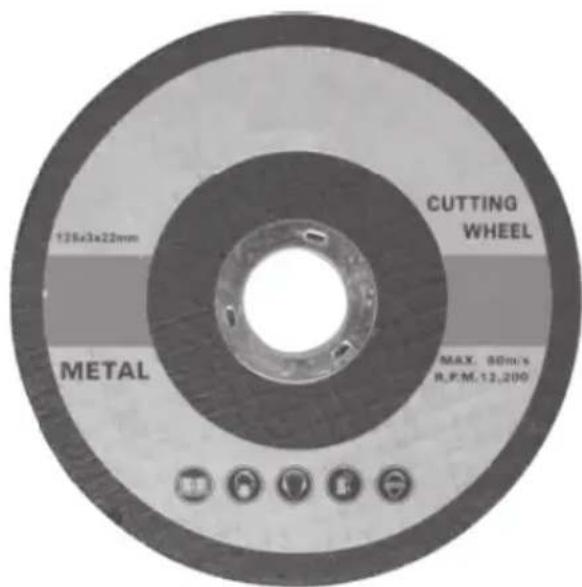

- Doorslijpschijven voor metaal

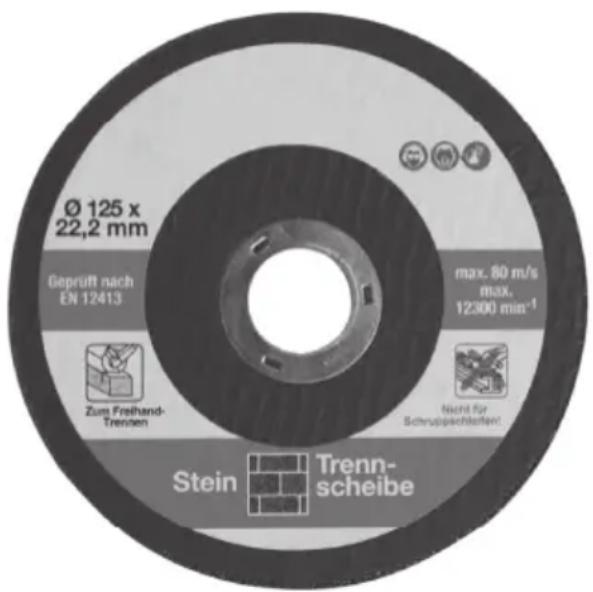

- Doorslijpschijven voor steen

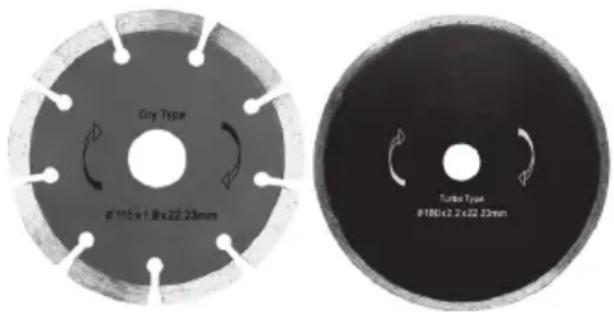

- Diamantschijven
B) Beschermkap ten behoeve van overige toepassingen, open aan onderzijde.
Te gebruiken bij:

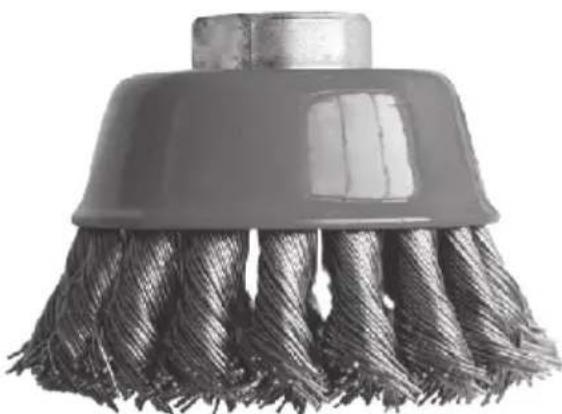

- Staalborstels

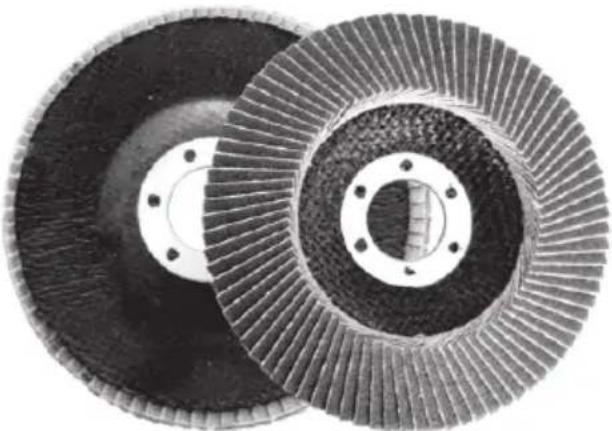

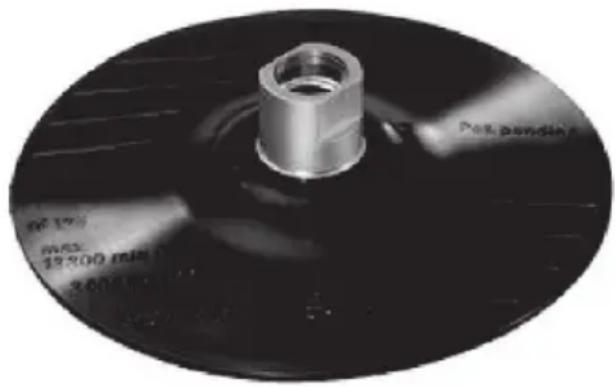

- Lamellenschuurschijven
- Overige accessoires
Zorg ervoor dat u altijd de juiste beschermkap gebruikt voor de juiste accessoire.
3.3 Aanbrengen van de beschermkap
(zie fig. 3)
- Trek de stekker uit het stopcontact.
- Leg de haakse slijper ondersteboven op een vlakke tafel.
- Klap de snelspanklem open (fig. 3.-a).
- Houd de beschermkap (5) in een positie waarbij de nok op de montage ring precies voor de montage-opening ligt.
- Druk de beschermkap (5) op het motorhuis totdat deze volledig horizontaal is gemonteerd en de nok door de uitsparing kan draaien.
- Draai de beschermkap (5) in de gewenste positie.
- Draai zo nodig de moer aan de andere zijde van de snelspanschroef (fig. 3.-a) met de meegeleverde sleutel (6) enigszins los om de beschermkap (5) eenvoudiger te kunnen draaien.
- Zet de beschermkap (5) vast door de snelspanklem (fig. 3.-a) weer dicht te klappen.
- Indien de beschermkap (5) na het dichtklappen van de snelspanklem (fig. 3.-a) toch nog kan draaien, moet u de moer aan de andere zijde van de snelspanklem (fig. 3.-a) met de meegeleverde sleutel (6) aandraaien. Draai de moer niet te vast, maar net tot u weerstand begint te voelen.
- Door de snelspanklem (fig. 3.-a) open te klappen kunt u snel de beschermkap (5) in een andere positie draaien en weer vastzetten.
- Zorg ervoor dat de beschermkap (5) zich altijd tussen u en het slijpsel bevindt en wel
zodanig is gemonteerd dat het slijpsel van u wordt weggeleid.
- Werk nooit met de machine zonder beschermkap (5). Wij adviseren u de kap permanent gemonteerd te laten zitten. Mocht u voor het opbergen de kap toch willen verwijderen, verwijder dan eerst de slijpschijf (zie navolgende instructie) en volg dan de bovenstaande handelingen in omgekeerde volgorde.
3.4 Monteren van een slijpschijf
(fig. 5-8)
- Trek de stekker uit het stopcontact.
- Leg de machine op de tafel met de holle kant van de reeds gemonteerde beschermkap (5) naar boven.
- Verwijder de spanmoer (fig. 6.-b) van de as.
- Zorg ervoor dat de aanslagschijf (fig. 6.-a) klemvast op de as zit.
- Plaats de slijpschijf (fig. 6.-c) op de aanslagschijf (fig. 6.-a) en controleer dat de as in de uitsparing van de schijf valt.
- Let op! Het informatie-etiket van de slijpschijf (fig. 6.-c) moet tijdens het slijpen naar u toe gericht zijn (dat wil zeggen: zichtbaar tijdens het gebruik). Montage van de slijpschijf met het etiket aan de verkeerde zijde kan leiden tot beschadiging van de slijpschijf en de beschermkap van de machine.
- Draai de spanmoer (fig. 6.-b) op de as. Afhankelijk van het type slijpschijf: dik (fig. 7), dun (fig. 8) of plat (fig. 9) steekt de uitstulping van de spanmoer naar binnen (fig. 7) of naar buiten (fig. 8+9). Zorg er altijd voor dat de spanmoer (fig. 6.-b) over het totale oppervlakte contact maakt met de slijpschijf (fig. 6.-c).
- Druk de asblokkering (fig. 6.-1) in en draai de spanmoer (fig. 6.-b) met behulp van de sleutel (6) stevig vast (zie fig. 5)
- Laat de asblokkering (1) los.
- Om de slijpschijf (fig. 6.-c) te verwijderen volgt u de handeling in omgekeerde volgorde.
- Laat de machine na montage van de slijpschijf ca. 60 seconden onbelast draaien om deze te controleren op trillingen. Zorg ervoor dat u en omstanders zich in een positie achter de beschermkap van de haakse slijper bevinden. Wanneer de machine sterk trilt
dient u de machine direct uit te schakelen om de oorzaak vast te stellen.
- Beschadigde slijpschijven mogen niet meer worden gebruikt en moeten direct worden vervangen.
3.5 Monteren, verwijderen of verplaatsen van de zijhandgreep
(zie fig. 2)
- Trek de stekker uit het stopcontact.
- De zijhandgreep (4) kan zowel links, rechts als bovenop worden gemonteerd. Als u rechtshandig bent monteert u de zijhand-greep aan de linkerzijde (fig. 2.-A), of indien linkshandig dan aan de rechterzijde (fig. 2.-B). De boven-positie (fig. 2.-C) is handig bij het doorslijpen en wanneer u de slijper daartoe onder 90 graden vasthoudt.
- Draai de zijhandgreep (4) met de schroefdraad in één van de bevestigingsgaten (fig. 2.- A-B-C).
- Gebruik de machine uitsluitend met een gemonteerde zijhandgreep (4).
3.6 In- en uitschakelen
(fig. 4)
- Om de machine in te schakelen duwt u eerst de veiligheidsknop (fig. 4.a) naar voren in de richting van de slijpschijf (fig. 4-1) en houd deze ingedrukt.
- De aan/uit-schakelaar (3) wordt automatisch ontgrendeld en kan worden ingedrukt.
- Door de aan/uit-schakelaar (3) in te drukken (fig. 4.-2) schakelt de motor in.
- Houd rekening met een lichte terugslag.
- Tijdens het werk moet u de aan-uit-schakelaar (3) ingedrukt houden.
- Wacht tot de machine volledig op snelheid is gekomen vóór u begint met het slijpen.
- Om de motor weer uit te schakelen laat u de aan/uit-schakelaar (3) los.
4. GeBrUIk
Bedien de haakse slijper altijd met twee handen. Eén op de achterhandgreep bij de aan/uit-schakelaar (3) en één op de zijhandgreep (4).
Klem het werkstuk vast als het instabiel is. Oefen niet zoveel druk uit dat de machine tot stilstand komt.
Pas op! Accessoires worden heet tijdens gebruik.
Haal meer uit uw haakse slijper!
De haakse slijper kan meer dan alleen doorslijpen van steen of metaal.
Bij uw aankoopadres vindt u voldoende toebehoren om uw haakse slijper voor talrijke klussen te kunnen gebruiken.
4.1 Afbraamschijven
Voor het bijslijpen van staal, verwijderen van bramen en het slijpen van maaimessen of tuingereedschap.
De afbraamschijven zijn meestal dikker dan de doorslijpschijven.


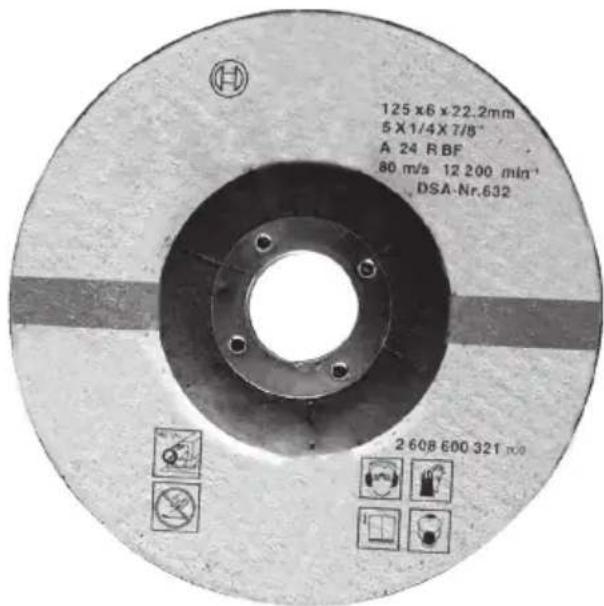

125 x6 x 22.2mm 5 X 1/4 X 7/8" A 24 R BF 80 m/s 12 200 min" DSA-Nr.632 2 608 600 321 x/0Houd de machine niet te lang op één plaats maar beweeg deze gelijkmatig heen en weer. Oefen niet te veel druk uit omdat anders gemakkelijk groeven of verkleuringen (door hitte) kunnen ontstaan.
Wanneer u een mes van een maaier of bijvoorbeeld de rand van een tuinspade wilt bijslijpen, moet u het werkstuk met spanklemmen goed vast zetten op een werkbank, of vastzetten in een bankschroef. Zorg ervoor dat het te bewerken object volledig vlak ligt. Houd de slijper onder een hoek van 30-40 graden (doch mede afhankelijk van de scherpte die u het voorwerp wilt geven) en zorg ervoor dat de afbraamschijf wegdraait van de hoeken van het object. Druk tijdens het slijpen licht op de haakse slijper.
Soms kan het nodig zijn om de afbraam- schijf na het gebruik even wat op te schuren om weer een egale slijprand op de schijf te krijgen.
4.2 Doorslijpschijven voor metaal
Voor het doorsnijden van alle vormen waarin metaal kan voorkomen, zoals staal dat uit beton steekt, koperen leidingen, stalen buizen, of het wegsnijden van naar buiten stekende bouten of moeren.
Bij het doorslijpen van stalen buizen of pijpen moet u de haakse slijper zoveel mogelijk onder een hoek van 90 graden houden en van boven naar beneden slijpen. Monteer zo nodig de zijhandgreep in de meest optimale positie. Druk niet te hard op de machine, maar laat het gewicht van de haakse slijper het werk doen. Let op dat er voldoende ruimte vrij is om het afgezaagde stuk metaal naar beneden te laten vallen.
Voor het verwijderen van bouten die bijvoorbeeld uit het beton steken, houdt u de haakse slijper zoveel mogelijk horizontaal met het oppervlak. Het is niet erg als de slijpschijf het beton zacht aanraakt, maar voorkom dat de schijf in het beton slijpt.
Bij het doorslijpen kunt u altijd het beste beginnen aan de smalste en minst trillingsgevoelige zijde van het werkstuk.
Tijdens het gebruik slijt de slijpschijf af. Zorg ervoor dat de diameter nog voldoende is om het doorslijpen af te maken en wissel zo nodig de schijf voor u aan de klus begint.
»Gebruik de gesloten beschermkap (5A)
4.3 Doorslijpschijven voor steen
Voor het doorslijpen van (zachte) steen of gas-betonblokken en het verwijderen van voegen.
In de afgelopen jaren is het gebruik vooral verdrongen door het gebruik van diamantschijven.
Wanneer u de schijven weinig gebruikt voor het doorslijpen van steen kunt u voor een enkele klus voordeliger een paar "gewone" doorslijpschijven voor steen kopen. Dat is dan voordeliger dan een diamantschijf. Voor regelmatig snijden van steen raden u aan om een diamantschijf aan te schaffen.
»Gebruik de gesloten beschermkap (5A)
4.4 Diamantschijven
Deze schijven hebben in de afgelopen jaren het gebruik van de gewone doorslijpschijven voor steen in belangrijke mate verdrongen.
Het grote voordeel van het gebruik van de diamantschijven is hun langere levensduur en de ruimere keus in snijranden.
U gebruikt de diamantschijven vooral voor het doorsnijden van harde steen zoals graniet, het verwijderen van voegen, het snijden van cement en ongewapend beton, of het afkorten en uitsnijden van tegels.
Voor tegels zijn er ongesegmenteerde schijven (gladde rand) waarmee een fijner snijresultaat wordt bereikt. Voor het snijden van steen en het verwijderen van voegen kunt u het beste gesegmenteerde diamantschijven gebruiken.
Met de ongesegmenteerde diamantschijf kunt u de tegel afkorten, doch het is ook mogelijk elke gewenste vorm langs rechte lijnen uit een tegel te snijden door de draaiende slijpschijf in de tegel te laten zakken.
Teken op de voor- en achterzijde van de tegel de vorm af die u wilt uitzagen. Zorg ervoor dat de tegel goed is vastgeklemd en dat er onder de tegel voldoende ruimte is voor de slijpschijf.
Zaag eerst langs de aangebrachte lijnen aan de voorzijde, maar zaag de tegel niet helemaal door. Een diepte van ca. 2-3 mm is voldoende.
Draai vervolgens de tegel om en zaag de vorm aan de achterzijde uit. Omdat de slijpschijf rond is, zal de zaaglijn aan de voorzijde iets korter zijn dan aan de achterzijde. Trek daarom de zaagsnede aan de achterzijde iets door (zie de stippellijn in de navolgende tekeningen) totdat de hoek aan de voorzijde volledig is uitgezaagd.
Voor zeer nauwkeurig snijwerk kunt u overwegen om een afkortstandaard speciaal voor haakse slijpers te gebruiken.
Voor het verwijderen van voegen in metselwerk kunt u de gesegmenteerde diamantschijf gebruiken. Zorg ervoor dat u in de voeg 2-3 mm van de steen verwijderd blijft om beschadiging daarvan te voorkomen en snij ongeveer 1-1,25 cm diep. Maak 2 sneden in de voeg, één aan elke zijde en verwijder vervolgens de rest daar tussen.
»Gebruik de gesloten beschermkap (5A)
4.5 Staalborstels
Voor het verwijderen van dikke roest- of verflagen op grotere metalen werkstukken. De staalborstel is ook geschikt voor het schoonmaken van roestig tuingereedschap zoals een spade, of voor het verwijderen van uitgehard cement op een troffel of spade.
Zet het schoon te maken of te ontroesten voorwerp goed vast op een werkbank met spanklemmen of in een bankschroef. Be- weeg de draaiende borstel langzaam van uw lichaam vandaan. Zorg ervoor dat u de borstel zoveel mogelijk van de hoeken van het voor- werp weg beweegt, omdat u anders kans hebt dat de borstel in een hoek beklemt raakt en de haakse slijper een terugslag krijgt.
Gebruik de open beschermkap (5B)
4.6 Lamellenschuurschijven
Deze schijven combineren zwaar slijp- en schuurwerk met een zachte, trillingsarme loop. De voordelen zijn: hoge materiaal afname, hoge oppervlakkwaliteit, koel slijpen bij aanzienlijk geringere geluidsontwikkeling in vergelijking met afbraam- of fiberschuurschijven.
Deze schijven worden vooral gebruikt voor het schuren van grote oppervlakten, niet alleen van metaal, maar ook oppervlakten met een zachtere ondergrond (waarop het werken met bijvoorbeeld een staalborstel niet mogelijk is).
Er zijn schijven voor diverse soorten ondergronden en voor diverse toepassingen. Raadpleeg altijd de aanwijzingen op de verpakking of op de schijf.
Met behulp van een steunschijf met M14-aansluiting kunt u nog tal van accessoires op uw haakse slijper monteren. De steunschijf is meestal uitgerust met een klithechtsysteem.
Voorbeelden van accessoires die u op een steunschijf kunt plaatsen zijn:
- polijstschijven
- fiberschuurschijven om te schuren
- lappenpolijstschijven
- wollen-vachtschijven
Kijk bij uw aankoopadres voor alle mogelijke toepassingen. Zorg ervoor dat accessoires welke op de steunschijf geplaatst worden, niet groter zijn dan de oppervlakte van de steunschijf. Dit kan lichamelijk letsel, terugslag en/ of een defect aan de steunschijf of haakse slijper tot gevolg hebben.
- Haal voor ieder onderhoud eerst de stekker uit het stopcontact
- Smering
- Deze machine heeft geen smering nodig.
- Houd de machine en het snoer schoon
- Gebruik hiervoor uitsluitend niet-bijtende schoonmaakmiddelen en een vochtige doek.
- Houd de ventilatie-openingen schoon
- Probeer nooit de ventilatie-openingen schoon te maken door puntige voorwerpen of metalen borstels door de openingen te steken. Hierdoor kan de machine beschadigen.
- In geval van een elektrisch of mechanisch defect de machine ter reparatie aanbieden bij het aankoopadres.
- Open de machine nooit zelf en draai geen schroeven uit het motorhuis.
- Machine na afloop van de levensduur inleveren.
- Aan het eind van de levensduur moet u de machine inleveren bij een inzamelpunt. De machine mag niet bij het huisvuil worden weggegooid.
| Voltage 230 volt | |
| Frequentie 50 Hz | |
| Vermogen 1.150 watt | |
| Veiligheidsklasse Klasse II | |
| Max. diameter slijpschijf 125 mm | |
| Asschroefdraad M14 | |
| As-schroefdraadlengte 11,5 mm | |
| Aantal toeren p/min. | 10.500 |
| Draaisnelheid 125 mm schijf | 80 m/s |
| Versnelling | 4,296 m/s^2 |
| LPA(geluidsdruk) 87,3 Db(A) | |
| LWA(geluidsvermogen) | 100,3 dB(A) |
| Gewicht | 2,8 kg |
7. GaraNTle
Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 2 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabricagefouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting, commerciële toepassingen of onachtzaam gebruik is van deze garantie uitgesloten. Om voor garantie in aanmerking te komen dient u uw kassabon te bewaren. De verkoper behoudt zich het recht voor iedere verantwoordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak gemaakt worden op schadevergoeding bij schade aan het werkstuk of verwonding van de gereedschapgebruiker.
CE CONFORMITEITSVERKLARING
Intergamma B.V., verklaart hierbij dat de haakse slijper HS-125 voldoet aan de bepalingen van de richtlijnen 2006/42/EC (machine-richtlijn), 2006/95/EG (laagspanningsrichtlijn) en 2004/108/EG (EMC-richtlijn), 93/68/EG (CE-markering), 2002/95/EG RoHS en in overeenstemming is met de normen EN 60745-1/A11:2010, EN 60745-2-3:2011, EN 55014-1/A1:2009, EN-55014-2/A2:2008, EN 61000-3-2/A2:2009 en EN 61000-3-3:2008 (EMC).
Leusden, april 2013
Intergamma B.V.
Postbus 100
3830 AC Leusden
Nederland
1. ImpOrTaNT
