Productsoort	Haakse slijper
Merk	Gamma
Model	HS-115HP
Nominale spanning	230 V
Frequentie	50 Hz
Opgenomen vermogen	900 W
Veiligheidsklasse	Klasse II
Maximale schijfdiameter	115 mm
Asdraad	M14
Lengte asdraad	11,5 mm
Onbelast toerental	12.000 tpm
Rotatiesnelheid schijf	80 m/s
Geluidsdrukniveau (LPA)	94 dB(A)
Geluidsvermogensniveau (LWA)	105 dB(A)
Gewicht	1,68 kg
Garantie	3 jaar
Beoogd gebruik	Huishoudelijk (niet-professioneel)
Meegeleverde beschermkappen	2 (voor slijpen en andere toepassingen)
Inclusief accessoires	Zijhandgreep, spansleutel, borgmoer
Belangrijkste functies	Slijpen, doorslijpen, afbramen, borstelen, polijsten (met accessoires)
Onderhoud	Reinigen met een vochtige doek; niet smeren; ventilatieopeningen reinigen
Veiligheid	Verplicht dragen van PBM (bril, handschoenen, gehoorbescherming); gebruik van beschermkappen; stekker uittrekken voor ingrepen
Reserveonderdelen beschikbaar	Slijpschijven, diamantschijven, staalborstels, lamellenschijven, beschermkappen, handgreep
Conformiteitsnormen	EN 60745, EN 55014, etc. (zie handleiding)

Veelgestelde vragen - HS-115HP Gamma

Hoe installeer ik de beschermkap op de haakse slijper Gamma HS-115HP?

Trek voor elke ingreep de stekker uit het stopcontact. Open de snelsluiting, plaats de beschermkap op het motorgedeelte zodat de aanslag in de uitsparing valt, draai de kap in de gewenste positie. Sluit de snelsluiting. Stel indien nodig de borgmoer bij met de meegeleverde sleutel. Gebruik het apparaat nooit zonder beschermkap.

Hoe vervang ik de slijpschijf?

Trek de stekker uit het stopcontact. Verwijder de borgmoer van de as met de sleutel. Plaats de nieuwe schijf op de montageflens en zorg dat de as door het gat gaat. Het etiket van de schijf moet zichtbaar zijn. Draai de borgmoer weer vast, druk de asvergrendeling in en draai stevig aan. Laat de vergrendeling los. Laat het apparaat 60 seconden onbelast draaien om te controleren op trillingen.

Welk type schijf gebruik ik voor het doorslijpen van metaal?

Gebruik voor het doorslijpen van metaal een slijpschijf voor metaal (doorslijpschijf). Gebruik de gesloten beschermkap (nr. 1). Houd de slijper in een hoek van 90° en werk van boven naar beneden. Oefen niet te veel druk uit: laat het gewicht van het apparaat werken.

Kan ik deze slijper gebruiken om te polijsten?

Ja, met een M14 steunschijf en polijstaccessoires (polijstschijven, vilt, wol). Monteer de steunschijf, bevestig vervolgens het klittenbandaccessoire. Gebruik de open beschermkap (nr. 4). Zorg ervoor dat de diameter van het accessoire niet groter is dan die van de steunschijf.

Hoe voorkom ik terugslag van de slijper?

Houd de slijper altijd met beide handen vast (achterhandgreep en zijhandgreep). Positioneer uzelf zodat het apparaat niet naar u kan terugspringen. Oefen geen overmatige druk uit. Gebruik de juiste beschermkap. Schakel het apparaat onmiddellijk uit bij blokkering.

Wat is het vermogen van dit apparaat?

De haakse slijper Gamma HS-115HP heeft een vermogen van 900 W bij een spanning van 230 V. Hij is geschikt voor huishoudelijk gebruik.

Hoe reinig en onderhoud ik de slijper?

Trek de stekker uit het stopcontact vóór het reinigen. Maak het apparaat schoon met een vochtige doek en niet-agressieve middelen. Smeer het apparaat niet. Reinig regelmatig de ventilatieopeningen zonder er scherpe voorwerpen in te steken. Open nooit het motorgedeelte.

Welke beschermingsmiddelen moet ik dragen tijdens het gebruik?

Draag altijd een veiligheidsbril, beschermhandschoenen, een stofmasker en gehoorbescherming. Draag nauwsluitende kleding en vermijd sieraden. Gebruik indien nodig veiligheidsschoenen.

Deckt de garantie schade door oneigenlijk gebruik?

Nee, de garantie van 3 jaar dekt alleen materiaal- of fabricagefouten. Ze dekt geen schade als gevolg van normale slijtage, overbelasting, commercieel gebruik of nalatigheid. Het aankoopbewijs is nodig om de garantie te claimen.

Waar vind ik accessoires voor deze slijper?

Accessoires (schijven, borstels, beschermkappen, enz.) zijn verkrijgbaar bij uw gebruikelijke leverancier of in bouwmarkten. Zorg ervoor dat de accessoires compatibel zijn met een diameter van 115 mm en een M14 schroefdraad.

GEBRUIKSAANWIJZING HS-115HP Gamma

NL - Originele gebruiksaanwijzing

Lees de gebruiksaanwijzing zorgvuldig voordat je het apparaat in gebruik neemt. Lire attentivement le mode d'emploi avant d'utiliser l'appareil.

INHOUDSOPGAVE

Afbeeldingen 3

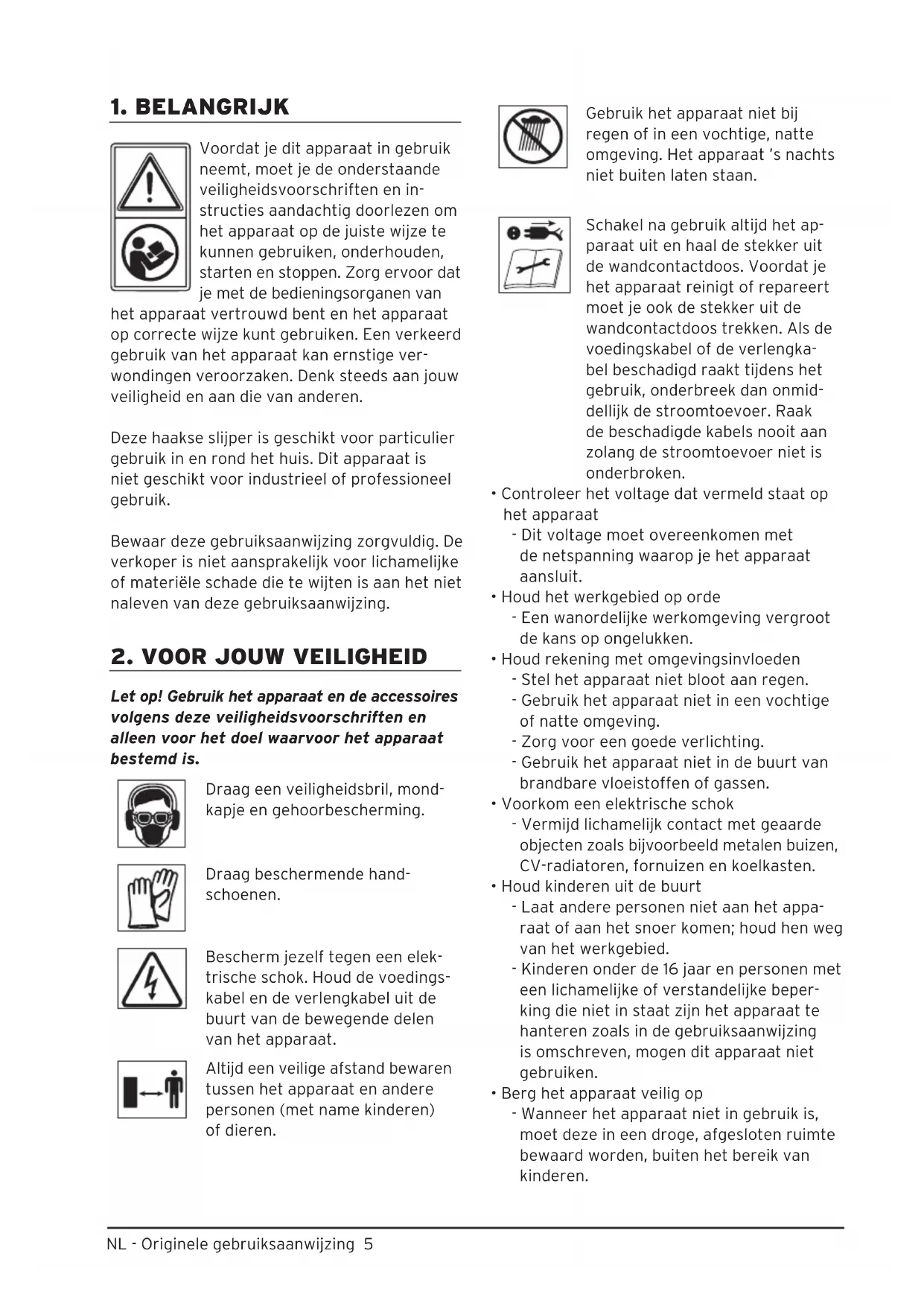

1. BELANGRIJK 5

2. VOOR JOUW VEILIGHEID 5

2.1 Belangrijke veiligheidsvoorschriften voor haakse slijpers 7

3. MONTAGE 9

3.1 Toepassingsadvies 9
3.2 Aanbrengen van de beschermkap 9

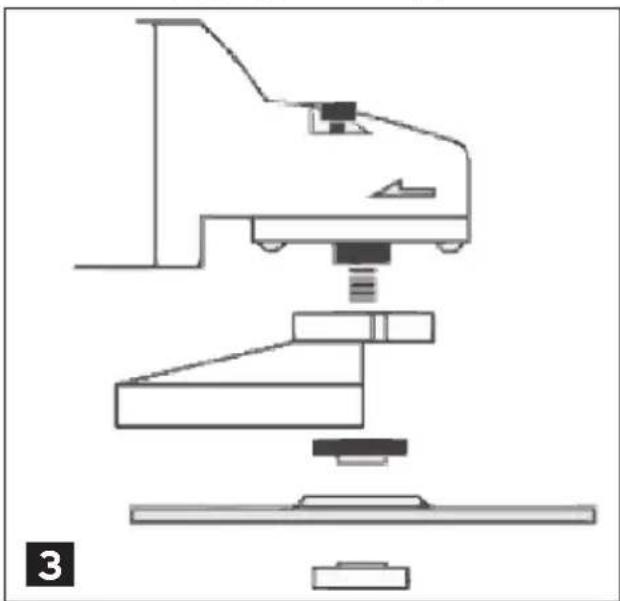

3.3 Monteren van een slijpschijf 9
3.4 Monteren, verwijderen of verplaatsen van de zijhandgreep 10

4. GEBRUIK 10

4.1 In- en uitschakelen 10
4.2 Bediening 10

5. ONDERHOUD 13

6. SPECIFICATIES 13

7. GARANTIE 13

CE CONFORMITEITS- VERKLARING 14

TABLES DE MATIÈRES

Figures 3

1. IMPORTANT 15

2. POUR VOTRE SÉCURITÉ 15

1. Beschermkap ten behoeve van slijpen
2. Asblokkering
3. Zijhandgreep
4. Beschermkap ten behoeve van overige toepassingen
5. Snelspanklem
6. Aan-/uitschakelaar
7. Achterhandgreep

Composants

Voordat je dit apparaat in gebruik neemt, moet je de onderstaande veiligheidsvoorschriften en instructies aandachtig doorlezen om het apparaat op de juiste wijze te kunnen gebruiken, onderhouden, starten en stoppen. Zorg ervoor dat je met de bedieningsorganen van

het apparaat vertrouwd bent en het apparaat op correcte wijze kunt gebruiken. Een verkeerd gebruik van het apparaat kan ernstige verwondingen veroorzaken. Denk steeds aan jouw veiligheid en aan die van anderen.

Deze haakse slijper is geschikt voor particulier gebruik in en rond het huis. Dit apparaat is niet geschikt voor industrieel of professioneel gebruik.

Bewaar deze gebruiksaanwijzing zorgvuldig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.

2. VOOR JOUW VEILIGHEID

Let op! Gebruik het apparaat en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor het apparaat bestemd is.

Draag een veiligheidsbril, mondkapje en gehoorbescherming.

Draag beschermende hand- schoenen.

Bescherm jezelf tegen een elektrische schok. Houd de voedingskabel en de verlengkabel uit de buurt van de bewegende delen van het apparaat.

Altijd een veilige afstand bewaren tussen het apparaat en andere personen (met name kinderen) of dieren.

Gebruik het apparaat niet bij regen of in een vochtige, natte omgeving. Het apparaat 's nachts niet buiten laten staan.

Schakel na gebruik altijd het apparaat uit en haal de stekker uit de wandcontactdoos. Voordat je het apparaat reinigt of repareert moet je ook de stekker uit de wandcontactdoos trekken. Als de voedingskabel of de verlengkabel beschadigd raakt tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer. Raak de beschadigde kabels nooit aan zolang de stroomtoevoer niet is onderbroken.

- Controleer het voltage dat vermeld staat op het apparaat

- Dit voltage moet overeenkomen met de netspanning waarop je het apparaat aansluit.

• Houd het werkgebied op orde

- Een wanordelijke werkomgeving vergroot de kans op ongelukken.

• Houd rekening met omgevingsinvloeden

- Stel het apparaat niet bloot aan regen.

- Gebruik het apparaat niet in een vochtige of natte omgeving.

- Zorg voor een goede verlichting.

- Gebruik het apparaat niet in de buurt van brandbare vloeistoffen of gassen.

• Voorkom een elektrische schok

- Vermijd lichamelijk contact met geaarde objecten zoals bijvoorbeeld metalen buizen, CV-radiatoren, fornuizen en koelkasten.

• Houd kinderen uit de buurt

- Laat andere personen niet aan het apparaat of aan het snoer komen; houd hen weg van het werkgebied.

- Kinderen onder de 16 jaar en personen met een lichamelijke of verstandelijke beperking die niet in staat zijn het apparaat te hanteren zoals in de gebruiksaanwijzing is omschreven, mogen dit apparaat niet gebruiken.

• Berg het apparaat veilig op

- Wanneer het apparaat niet in gebruik is, moet deze in een droge, afgesloten ruimte bewaard worden, buiten het bereik van kinderen.

- Bewaar het apparaat niet op plaatsen waar de temperatuur boven de 50° Celsius kan uitkomen.

- Werkonderbreking

- Alvorens je het apparaat weglegt, moet de motor uitgeschakeld zijn en moeten de bewegende delen tot stilstand zijn gekomen. Bewegende delen kunnen het oppervlak grijpen waardoor je de controle verliest over het apparaat.

• Overbelast het apparaat niet

- Het apparaat werkt beter en veiliger binnen het aangegeven vermogen.

- Druk de asblokkering nooit in als het apparaat in werking is.

- Gebruik nooit slijpschijven groter dan de voor het apparaat aangegeven maat.

- Gebruik het juiste apparaat en accessoires

- Gebruik geen hulpstukken op het apparaat, die een te zware belasting voor het apparaat betekenen.

- Gebruik het apparaat alleen voor werkzaamheden waarvoor deze bestemd is.

• Draag geschikte werkkleding

- Draag geen slobberende kleding of sie-raden; deze kunnen door de bewegende delen gegrepen worden.

- Bij het werken in de open lucht zijn rubbe- ren werkhandschoenen en schoenen met profielzolen aan te bevelen.

- Gebruik beschermende middelen

- Gebruik een stofmasker bij stofopwekkende werkzaamheden.

- Draag altijd een veiligheidsbril, werkhandschoenen en gehoorbescherming.

- Draag zo nodig veiligheidsschoenen.

- Gebruik het snoer niet verkeerd

- Draag het apparaat nooit aan het snoer.

- Gebruik het snoer nooit om de stekker uit de wandcontactdoos te trekken.

- Bescherm het snoer tegen hitte, olie en scherpe randen.

• Klem het werkstuk vast

- Gebruik spanelementen of een bank-schroef om het werkstuk vast te klemmen; dit is veiliger dan klemmen met de hand, bovendien heb je dan beide handen vrij om te werken.

• Zorg voor een veilige houding

- Vermijd een abnormale lichaamshouding, zorg voor een stabiel evenwicht en houd het apparaat stevig vast, hierdoor kun je terugslag opvangen.

- Onderhoud het apparaat zorgvuldig

- Houd het apparaat schoon om beter en veiliger te kunnen werken.

- Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in jouw werkstuk.

- Volg de onderhoudsvoorschriften op, evenals de adviezen omtrent het verwisselen van de accessoires.

- Controleer regelmatig het snoer en de stekker, en laat deze bij beschadiging door een erkende vakman vervangen.

- Controleer regelmatig het verlengsnoer en vervang het indien het beschadigd is.

- Houd de handgreep droog en vrij van olie en vet.

- Trek de stekker uit de wandcontactdoos

- Als het apparaat niet in gebruik is.

- Tijdens onderhoud.

- Tijdens het verwisselen van accessoires.

- In geval van een elektrische of mechanische storing.

• Voorkom het per ongeluk inschakelen

- Zorg ervoor dat, bij het aansluiten op het lichtnet, de schakelaar in de uitgeschakelde positie staat.

- Gebruik nooit de stekker voor het in- en uitschakelen van het apparaat. Vergeet ook niet bij stroomuitval de schakelaar in de uit-stand te zetten door deze los te laten.

- Gebruik het apparaat niet meer wanneer de veiligheidsschakelaar op de aan-/uitschakelaar niet meer functioneert.

- Bij gebruik van een verlengsnoer

- Gebruik volledige uitgerolde en veilige verlengsnoeren met een minimale dwarsdoorsnede van 1mm ^2 per draad.

- Gebruik buiten alleen hiervoor speciaal goedgekeurde verlengsnoeren.

- Wees steeds opmerkzaam

- Houd jouw ogen steeds op het werk gericht.

- Ga met verstand te werk.

- Gebruik het apparaat niet als je niet gecon-centreerd bent.

- Controleer het apparaat op beschadigingen

- Controleer vóór gebruik altijd of de bewegende delen van het apparaat goed functioneren en of er geen onderdelen defect zijn.

- Alle delen dienen correct gemonteerd te zijn om het goed functioneren van het apparaat te waarborgen.

• Onderdelen die beschadigd of defect zijn, dienen door een erkende vakman te worden gerepareerd of vervangen.
• Gebruik het apparaat nooit wanneer het snoer beschadigd is.
• Gebruik het apparaat nooit wanneer de aan-/uitschakelaar niet goed functioneert.

- Zeer belangrijk!

• Gebruik het apparaat en de accessoires volgens deze veiligheidsvoorschriften en alleen voor het doel waarvoor het apparaat bestemd is; houd hierbij rekening met de werkomstandigheden en het werk dat gedaan moet worden.
• Het gebruik van het apparaat voor afwijkende toepassingen, waarvan men kan verwachten dat het apparaat deze niet kan uitvoeren, kan leiden tot zeer gevaarlijke situaties.
• Vergelijk altijd het maximaal toegestane toerental waarvoor gekochte accessoires geschikt zijn met het toerental van het apparaat.
• Zorg voor een goede ondersteuning van jouw werkstuk.
• Stop het apparaat onmiddellijk wanneer deze trilt en controleer deze om te achterhalen wat de oorzaak is.
• Dit apparaat voldoet aan de van toepassing zijnde veiligheidsvoorschriften.

- Laat reparaties alleen uitvoeren door een erkende vakman

- Reparaties mogen alleen uitgevoerd worden door vakkundig personeel en met originele onderdelen; dit om ongevallen te voorkomen.

2.1 Belangrijke veiligheidsvoorschriften voor haakse slijpers

Vóór gebruik

• Neem bij het monteren / gebruiken van accessoires altijd de instructies van de desbetreffende fabrikant in acht.
• Bewerk geen metalen die gemakkelijk kunnen ontvlammen.
• Gebruik geen accessoires die met vloeistof gekoeld moeten worden.
• Gebruik van water of andere vloeistoffen kunnen een elektrische schok tot gevolg hebben.
• Gebruik uitsluitend accessoires waarvoor uitdrukkelijk vermeld staat dat deze geschikt zijn voor haakse slijpers.

• De haakse slijper mag alleen gebruikt worden op droge oppervlakten.

• Controleer altijd het maximale toerental van het accessoire, deze moet minimaal gelijk zijn aan het maximale toerental welke is aangegeven op het apparaat. Accessoires die een hoger toerental bereiken dan het eigen maximale toerental kunnen breken en uit elkaar spatten.

• Controleer altijd de maximale diameter van het accessoire en vergelijk die met de specificaties van het apparaat. Verzeker je ervan dat het accessoire op de as past en correct volgens de instructies is gemonteerd.
• Gebruik nooit een doorslijpschijf voor afbraamwerkzaamheden.
• Laat het apparaat na montage van het accessoire ca. 60 seconden onbelast draaien om deze te controleren op trillingen. Wanneer het apparaat sterk trilt dien je het apparaat direct uit te schakelen om de oorzaak vast te stellen.
• Controleer het accessoire voor ieder gebruik. Gooi gebroken of beschadigde accessoires weg. Wanneer de haakse slijper of het accessoire is gevallen moet het accessoire opnieuw gecontroleerd worden op beschadiging. Nadat het accessoire is gecontroleerd dien je ervoor te zorgen dat jij en jouw omstanders zich in een positie achter de beschermkap van de haakse slijper bevinden.
• Gebruik geen adapters of andere hulpmiddelen om accessoires voor een afwijkende as-diameter te monteren.
• Slijp of snijd geen werkstukken waarvan de dikte groter is dan de maximale werkdiepte van de slijpschijf. Het overmatig belasten van het accessoire kan terugslag of een defect accessoire tot gevolg hebben.
• Monteer altijd de juiste beschermkap voor jouw accessoires. Gebruik het apparaat nooit zonder gemonteerde beschermkap.
• Slijp niet in niet-zichtbare gedeelten waarin elektriciteit-, gas- of waterleidingen kunnen liggen. Gebruik een geschikt zoekapparaat om leidingen op te sporen of vraag jouw energiebedrijf om advies. Gas kan tot explosies leiden, water kan kortsluiting veroorza-ken en boren in elektriciteitsleidingen zal tot kortsluiting en stroomuitval leiden.
• Wanneer er gebruik gemaakt wordt van accessoires welke op de as geschroefd moeten worden zoals komstaalborstels, dien je erop te letten dat de as het accessoire niet blokkeert. De diepte van het gat in de accessoire mag niet kleiner zijn dat de as-schroefdraadlengte (zie technische specificaties)

- Draag een op het lichtnet aangesloten apparaat nooit met de vinger aan de schakelaar. Het per ongeluk inschakelen van de schakelaar kan ervoor zorgen dat het accessoire zich vast grijpt in jouw kleding, waarna deze zich in het lichaam kan drukken.

Tijdens gebruik

- Na uitschakeling van het apparaat nooit een accessoire stoppen door er aan de zijkant iets tegenaan te drukken.

- Houd personen en brandbaar materiaal op veilige afstand van de werkomgeving. Personen die zich in de werkomgeving bevinden moeten gebruik maken van beschermende middelen. Fragmenten van het werkstuk of gebroken accessoire kunnen rondspatten en verwondingen veroorzaken buiten de directe werkomgeving.

- Schakel het apparaat onmiddellijk uit wanneer een accessoire blokkeert. De kans bestaat anders dat het apparaat overbelast wordt en doorbrandt.

- Zorg ervoor dat slijpstof en vonken van het werkstuk van het lichaam wegspatten. Let daarbij op dat er geen personen in gevaar worden gebracht.

- Vermijd lichamelijk contact met de metalen delen van de haakse slijper wanneer je in de omgeving van elektrische leidingen werkt. Houd de slijper altijd vast aan de geïsoleerde handgrepen, wanneer er kans bestaat dat verborgen elektriciteitskabels of het eigen snoer geraakt word. Slijpschijven die in aanraking komen met een kabel die onder stroom staat, kunnen ervoor zorgen dat de metalen onderdelen van de haakse slijper onder stroom komen te staan.

- Houd het snoer altijd verwijderd van de draaiende accessoire van het apparaat. Als je de controle verliest kan het snoer worden afgesneden of ervoor zorgen dat jouw hand of arm tegen de bewegende accessoire wordt getrokken.

- Plaats nooit jouw hand bij het roterende accessoire, deze kan terugslaan op jouw hand.

- Let op bij het werken in hoeken, scherpen randen, etc. omdat je de kans hebt dat de accessoire beklemt raakt en de haakse slijper een terugslag krijgt.

- Door de kracht welke uitgeoefend wordt op borstel-accessoires, kunnen deze uitzetten. Zorg ervoor dat borstel-accessoires geen contact maken met de beschermkap.

• Zet geen buitensporige kracht op borstel-accessoires tijdens gebruik. De haren van borstels kunnen eenvoudig door kleding en huid penetreren.
• Zorg dat je jezelf in een positie bevind waarbij het apparaat in geval van terugslag niet in jouw richting beweegt. In geval van terugslag beweegt het apparaat zich altijd in een richting tegengesteld aan de draairichting van de schijf.
• Maak altijd gebruik van beide handgrepen om maximale controle uit te kunnen oefenen vooral bij terugslag of aanzetten op het werkstuk.

Ná gebruik

- Zorg ervoor dat de ventilatieroosters regelmatig schoongemaakt worden. De motorventilatie trekt stof in het apparaat en buitensporige ophoping van metaaldeeltjes kan een elektrische schok veroorzaken.

3. MONTAGE

3.1 Toepassingsadvies

Bij de haakse slijper zijn twee beschermkappen meegeleverd:

Beschermkap 1 ten behoeve van slijpen, gesloten aan onderzijde.

Te gebruiken bij:

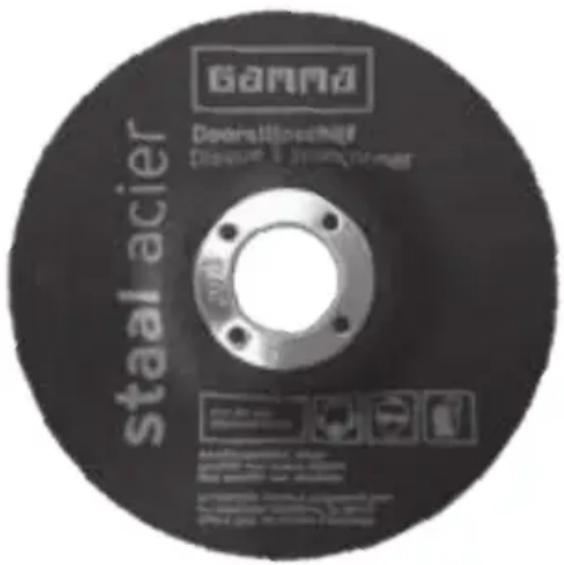

• Doorslijpschijven voor metaal

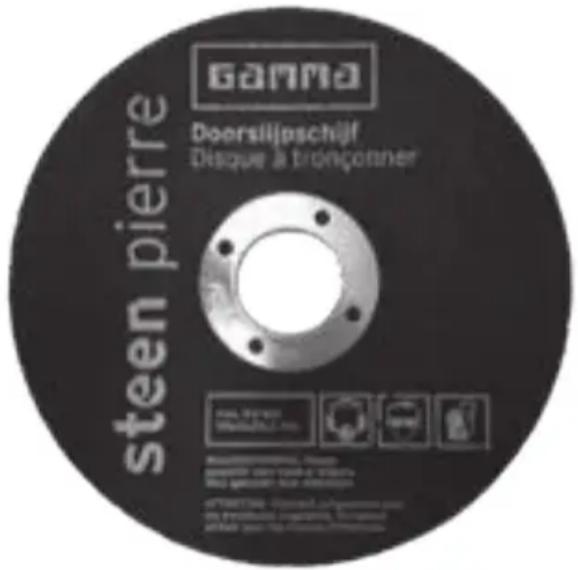

• Doorslijpschijven voor steen
• Diamantschijven

Beschermkap 4 ten behoeve van overige toepassingen, open aan onderzijde

Te gebruiken bij:

• Staalborstels
• Lamellenschuurschijven
• Overige accessoires

Zorg ervoor dat je altijd de juiste beschermkap gebruikt voor de juiste accessoire.

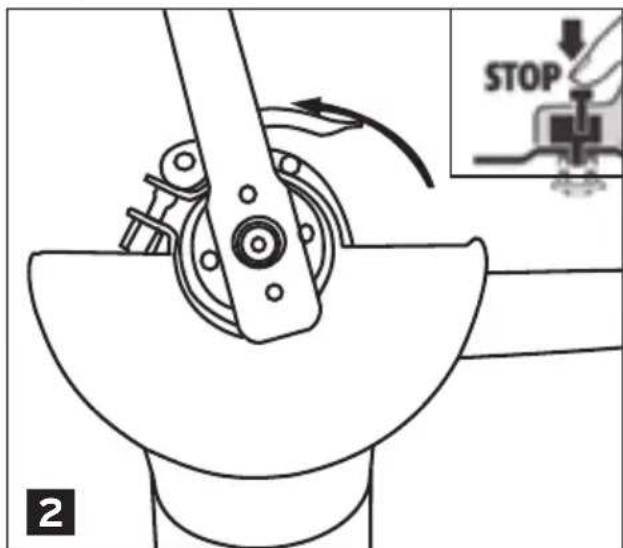

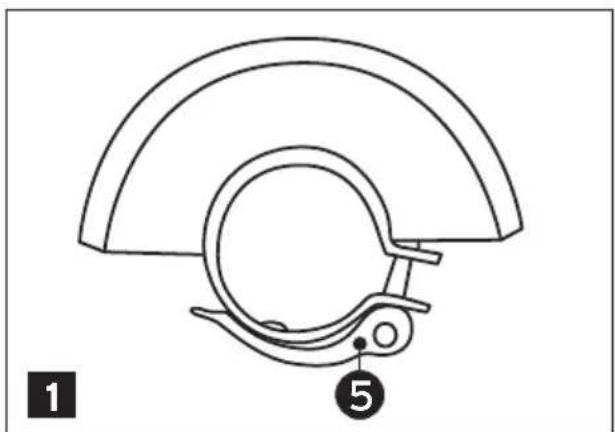

3.2 Aanbrengen van de beschermkap

• Trek de stekker uit de wandcontactdoos.
• Leg de haakse slijper ondersteboven op een vlakke tafel.
• Klap de snelspanklem 5 open.

• Houd de beschermkap 1/4 in een positie waarbij de nok op de montage ring precies voor de montageopening ligt.
• Druk de beschermkap 1/4 op het motorhuis totdat deze volledig horizontaal is gemonteerd en de nok door de uitsparing kan draaien.
• Draai de beschermkap 1/4 in de gewenste positie.

- Draai zo nodig de moer aan de andere zijde van de snelspanschroef met de meegeleverde sleutel enigszins los om de beschermkap eenvoudiger te kunnen draaien.

- Zet de beschermkap 1/4 vast door de snelspanklem 5 weer dicht te klappen.

- Indien de beschermkap 1/4 na het dichtklappen van de snelspanklem 5 toch nog kan draaien, moet je de moer aan de andere zijde van de snelspanklem 5 met de meegeleverde sleutel aandraaien. Draai de moer niet te vast, maar net tot je weerstand begint te voelen.

- Door de snelspanklem 5 open te klappen kun je snel de beschermkap in een andere positie draaien en weer vastzetten.

- Zorg ervoor dat de beschermkap 1/4 zich altijd tussen je en het slijpsel bevindt en wel zodanig is gemonteerd dat het slijpsel van je wordt weggeleid.

- Werk nooit met het apparaat zonder beschermkap 1/4. Wij adviseren je de kap permanent gemonteerd te laten zitten. Mocht je voor het opbergen de kap toch willen verwijderen, verwijder dan eerst de slijpschijf (zie navolgende instructie) en volg dan de bovenstaande handelingen in omgekeerde volgorde.

STOP 2

3.3 Monteren van een slijpschijf

• Trek de stekker uit de wandcontactdoos.
• Leg het apparaat op de tafel met de holle kant van de reeds gemonteerde beschermkap 1/4 naar boven.
• Verwijder de spanmoer van de as.
• Zorg ervoor dat de aanslagschijf klemvast op de as zit.

- Plaats de slijpschijf op de aanslagschijf en controleer dat de as in de uitsparing van de schijf valt.

- Let op! Het informatie-etiket van de slijpschijf moet tijdens het slijpen naar je toe gericht zijn (dat wil zeggen: zichtbaar tijdens het gebruik). Montage van de slijpschijf met het etiket aan de verkeerde zijde kan leiden tot beschadiging van de slijpschijf en de beschermkap 1/4 van het apparaat.

• Draai de spanmoer op de as. Afhankelijk van het type slijpschijfsteekt de uitstulping van de spanmoer naar binnen of naar buiten. Zorg er altijd voor dat de spanmoer over het totale oppervlakte contact maakt met de slijpschijf.
• Druk de asblokkering ② in en draai de spanmoer met behulp van de sleutel stevig vast. Laat de asblokkering los.
• Om de slijpschijf te verwijderen volg je de handeling in omgekeerde volgorde.
• Laat het apparaat na montage van de slijpschijf ca. 60 seconden onbelast draaien om deze te controleren op trillingen. Zorg ervoor dat je en omstanders zich in een positie achter de beschermkap 1/4 van de haakse slijper bevinden. Wanneer het apparaat sterk trilt dien je het apparaat direct uit te schakelen om de oorzaak vast te stellen.
• Beschadigde slijpschijven mogen niet meer worden gebruikt en moeten direct worden vervangen.

3.4 Monteren van de zijhandgreep

• Trek de stekker uit de wandcontactdoos.
• De zijhandgreep 3 kan zowel links als rechts worden gemonteerd. Als je rechtshandig

bent monteer je de zijhandgreep aan de linkerzijde, of indien linkshandig dan aan de rechterzijde.

• Draai de zijhandgreep met de schroefdraad in één van de bevestigingsgaten.
• Gebruik het apparaat uitsluitend met een gemonteerde zijhandgreep 3.

4. GEBRUIK

4.1 In- en uitschakelen

• Om het apparaat in te schakelen druk je de aan-/uitschakelaar 6 in en duwt de knop naar voren.
• Duw vervolgens de voorkant van de knop naar beneden, zodat de knop vast klikt.
• Houd rekening met een lichte terugslag.
• Tijdens het werk staat de aan-/uitschakelaar 6 permanent in de aanstand.
• Wacht tot het apparaat volledig op snelheid is gekomen vóór je begint met het slijpen.
• Om de motor weer uit te schakelen druk je licht op het achterste deel van de aan-/uitschakelaar 6. De aan-/uitschakelaar 6 springt onmiddellijk terug naar achteren, staat weer geblokkeerd en het apparaat slaat af.

4.2 Bediening

• Bedien de haakse slijper altijd met twee handen. Eén op de achterhandgreep bij de aan-/uitschakelaar 6 en één op de zijhandgreep. Klem het werkstuk vast als het instabiel is.
• Oefen niet zoveel druk uit dat het apparaat tot stilstand komt.
• Pas op! Accessoires worden heet tijdens gebruik.

Haal meer uit jouw haakse slijper!

De haakse slijper kan meer dan alleen doorslijpen van steen of metaal. Bij jouw aankoopadres vind je voldoende toebehoren om jouw haakse slijper voor talrijke klussen te kunnen gebruiken

Afbraamschijven

Voor het bijslijpen van staal, verwijderen van bramen en het slijpen van maaimessen of tuingereedschap.

De afbraamschijven zijn meestal dikker dan de doorslijpschijven.

Houd het apparaat niet te lang op één plaats maar beweeg deze gelijkmatig heen en weer. Oefen niet te veel druk uit omdat anders gemakkelijk groeven of verkleuringen (door hitte) kunnen ontstaan.

Wanneer je een mes van een maaier of bijvoorbeeld de rand van een tuinspade wilt bijslijpen, moet je het werkstuk met spanklemmen goed vast zetten op een werkbank, of vastzetten in een bankschroef. Zorg ervoor dat het te bewerken object volledig vlak ligt. Houd de slijper onder een hoek van 30-40 graden (doch mede afhankelijk van de scherpte die je het voorwerp wilt geven) en zorg ervoor dat de afbraamschijf wegdraait van de hoeken van het object. Druk tijdens het slijpen licht op de haakse slijper. Soms kan het nodig zijn om de afbraamschijf na het gebruik even wat op te schuren om weer een egale slijprand op de schijf te krijgen.

Doorslijpschijven voor metaal

Voor het doorsnijden van alle vormen waarin metaal kan voorkomen, zoals staal dat uit beton steekt, koperen leidingen, stalen buizen, of het wegsnijden van naar buiten stekende bouten of moeren.

Gamma Debris/Inschiff Debris / Inschiff staalacier

Beweeg het apparaat in de richting die tegengesteld is aan de looprichting van de schrijf (dat is tegengesteld aan de richting die het apparaat op wil wanneer het werkstuk geraakt wordt).

Wanneer dit niet gedaan wordt kan het apparaat ongecontroleerd uit het snijvlak schieten. Bij het doorslijpen van stalen buizen of pijpen moet je de haakse slijper zoveel mogelijk onder een hoek van 90 graden houden en van boven naar beneden slijpen. Monteer zo nodig de zijhandgreep in de meest optimale positie. Druk niet te hard op het apparaat, maar laat het gewicht van de haakse slijper het werk doen. Let op dat er voldoende ruimte vrij is om het afgezaagde stuk metaal naar beneden te laten vallen.

Voor het verwijderen van bouten die bijvoorbeeld uit het beton steken, houd je de haakse slijper zoveel mogelijk horizontaal met het oppervlak. Het is niet erg als de slijpschijf het beton zacht aanraakt, maar voorkom dat de schijf in het beton slijpt.

Bij het doorslijpen kun je altijd het beste beginnen aan de smalste en minst trillingsgevoelige zijde van het werkstuk.

Tijdens het gebruik slijt de slijpschijf af. Zorg ervoor dat de diameter nog voldoende is om het doorslijpen af te maken en wissel zo nodig de schijf voor je aan de klus begint.

»Gebruik de gesloten beschermkap 1

Doorslijpschijven voor steen

Voor het doorslijpen van (zachte) steen of gasbetonblokken en het verwijderen van voegen. In de afgelopen jaren is het gebruik vooral verdrongen door het gebruik van diamantschijven.

GAMMA Doorslijpschijf Disque à tronçonner steen pierre

1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

12875-3496-1999

12875-3496-1999

12875-3496-1999

12875-3496-1999

12875-3496-1999

12875-3496-1999

12875-12875-1999

12875-12875-1999

12875-12875-1999

12875-12875-1999

12875-12875-1999

12875-12875-199

12875-12875-199

12875-12875-199

12875-12875-199

12875-12875-199

12875-12875-199

12876-3496-1999

12876-3496-1999

12876-3496-1999

12876-3496-1999

12876-3496-1999

12876-3496-1999

12877-3496-1999

12877-3496-1999

12877-3496-1999

12877-3496-1999

12877-3496-1999

12877-3496-199

12877-3496-199

12877-3496-199

12877-3496-199

12877-3496-199

12877-3496-199

12877-349

Wanneer je de schijven weinig gebruikt voor het doorslijpen van steen kun je voor een enkele klus voordeliger een paar "gewone" doorslijpschijven voor steen kopen. Dat is dan voordeliger dan een diamantschijf. Voor regelmatig snijden van steen raden wij je aan om een diamantschijf aan te schaffen.

»Gebruik de gesloten beschermkap 1

Diamantschijven

Deze schijven hebben in de afgelopen jaren het gebruik van de gewone doorslijpschijven voor steen in belangrijke mate verdrongen. Het grote voordeel van het gebruik van de diamantschijven is hun langere levensduur en de ruimere keus in snijranden.

U gebruikt de diamantschijven vooral voor het doorsnijden van harde steen zoals graniet, het verwijderen van voegen, het snijden van cement en ongewapend beton, of het afkorten en uitsnijden van tegels.

Voor tegels zijn er ongesegmenteerde schijven (gladde rand) waarmee een fijner snijresultaat wordt bereikt. Voor het snijden van steen en het verwijderen van voegen kun je het beste gesegmenteerde diamantschijven gebruiken.

Met de ongesegmenteerde diamantschijf kun je de tegel afkorten, doch het is ook mogelijk elke gewenste vorm langs rechte lijnen uit een tegel te snijden door de draaiende slijpschijf in de tegel te laten zakken.

Teken op de voor- en achterzijde van de tegel de vorm af die je wilt uitzagen. Zorg ervoor dat de tegel goed is vastgeklemd en dat er onder de tegel voldoende ruimte is voor de slijpschijf. Zaag eerst langs de aangebrachte lijnen aan de voorzijde, maar zaag de tegel niet helemaal door. Een diepte van ca. 2-3 mm is voldoende. Draai vervolgens de tegel om en zaag de vorm aan de achterzijde uit. Omdat de slijpschijf rond is, zal de zaaglijn aan de voorzijde iets korter zijn dan aan de achterzijde. Trek daarom de zaagsnede aan de achterzijde iets door (zie de stippellijn in de navolgende tekeningen) totdat de hoek aan de voorzijde volledig is uitgezaagd.

Voor zeer nauwkeurig snijwerk kun je overwegen om een afkortstandaard speciaal voor haakse slijpers te gebruiken.

Voor het verwijderen van voegen in metselwerk kun je de gesegmenteerde diamantschijf gebruiken. Zorg ervoor dat je in de voeg 2-3 mm van de steen verwijderd blijft om beschadiging daarvan te voorkomen en snij ongeveer 1-1,25 cm diep. Maak 2 sneden in de voeg, één aan elke zijde en verwijder vervolgens de rest daar tussen.

»Gebruik de gesloten beschermkap 1

Staalborstels

Voor het verwijderen van dikke roest- of verflagen op grotere metalen werkstukken.

De staalborstel (☑ | fig. 4) is ook geschikt voor het schoonmaken van roestig tuingereedschap zoals een spade, of voor het verwijderen van uitgehard cement op een troffel of spade. Zet het schoon te maken of te ontroesten voorwerp goed vast op een werkbank met spanklemmen of in een bankschroef. Beweeg de draaiende borstel langzaam van jouw lichaam vandaan. Zorg ervoor dat je de borstel zoveel mogelijk van de hoeken van het voorwerp weg beweegt, omdat je anders kans hebt dat de borstel in een hoek beklemt raakt en de haakse slijper een terugslag krijgt.

Lamellenschuurschijven

Deze schijven combineren zwaar slijp- en schuurwerk met een zachte, trillingsarme loop. De voordelen zijn: hoge materiaal afname, hoge oppervlakkwaliteit, koel slijpen bij aanzienlijk geringere geluidsontwikkeling in vergelijking met afbraam- of fiberschuurschijven. Deze schijven worden vooral gebruikt voor het schuren van grote oppervlakten, niet alleen van metaal, maar ook oppervlakten met een zachtere ondergrond (waarop het werken met bijvoorbeeld een staalborstel niet mogelijk is).

Met behulp van een steunschijf met M14-aansluiting kun je nog tal van accessoires op jouw haakse slijper monteren. De steunschijf is meestal uitgerust met een klithechtsysteem.

Voorbeelden van accessoires die je op een steunschijf kunt plaatsen zijn: polijstschijven, fiberschuurschijven om te schuren, lappen-polijstschijven en wollen-vachtschijven. Kijk bij jouw bouwmarkt voor alle mogelijke toepassingen. Zorg ervoor dat accessoires welke op de steunschijf geplaatst worden, niet groter zijn dan de oppervlakte van de steunschijf. Dit kan lichamelijk letsel, terugslag en/of een defect aan de steunschijf of haakse slijper tot gevolg hebben.

Haal voor ieder onderhoud eerst de stekker uit de wandcontactdoos.

Smering

- Deze machine heeft geen smering nodig.

Houd het apparaat en het snoer schoon

- Gebruik hiervoor uitsluitend niet-bijtende schoonmaakmiddelen en een vochtige doek.

Houd het ventilatierooster schoon

- Probeer nooit het ventilatierooster schoon te maken door puntige voorwerpen of metalen borstels door de openingen te steken. Hierdoor kan het apparaat beschadigen.

In geval van een elektrisch of mechanisch defect

- Het apparaat ter reparatie aanbieden bij het aankoopadres. Open het apparaat nooit zelf en draai geen schroeven uit het motorhuis.

Machine na afloop van de levensduur inleveren

- Aan het eind van de levensduur moet je het apparaat inleveren bij een inzamelpunt. Het apparaat mag niet bij het huisvuil worden weggegooid.

1. SPECIFICATIES

Type HS-115HP
Voltage	230V
Frequentie	50Hz
Vermogen	900W
Veiligheidsklasse	Klasse II
Max. diameter slijpschijf	115 mm
Asschroefdraad	M14
As-schroefdraadlengte	11,5 mm
Aantal toeren p/min.	12.000
Draaisnelheid 115 mm schijf	80 m/s
Versnelling	5,13 m/ s^2
LPA (geluidsdruk)	94 dB(A)
LWA (geluidsvermogen)	105 dB(A)
Gewicht	1,68 kg

7. GARANTIE

Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garanderen gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabrieksfouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting, commerciële toepassingen of onachtzaam gebruik is van deze garantie uitgesloten. Om voor garantie in aanmerking te komen dien je jouw kassabon te bewaren. De verkoper behoudt zich het recht voor iedere verantwoordelijkheid af te wijzen wanneer door derden reparaties zijn verricht. In geen geval kan aanspraak gemaakt worden op schadevergoeding bij schade aan het werkstuk of verwonding van de gereedschapgebruiker.

CE CONFORMITEITSVERKLARING

Intergamma B.V., verklaart hierbij dat de haakse slijper HS115HP voldoet aan; De bepalingen van de richtlijnen:

2006/42/EG (machinerichtlijn) 2014/35/EU (laagspanningsrichtlijn) 2014/30/EU (EMC-richtlijn) 93/68/EG (CE-markering) 2011/65/EU (RoHS)

en in overeenstemming is met de normen:

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A12:2014 EN 55014-1:2006/A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

Leusden, juli 2018

F.H. Jautze

F. H. Fautre

GAMMA

Postbus 100 3830 AC Leusden Nederland

www.gamma.nl/.be

1. IMPORTANT
