| Type de produit | Meuleuse d'angle |
| Marque | Gamma |
| Modèle | HS-115HP |
| Tension nominale | 230 V |
| Fréquence | 50 Hz |
| Puissance absorbée | 900 W |
| Classe de sécurité | Classe II |
| Diamètre maximal du disque | 115 mm |
| Filetage de l'axe | M14 |
| Longueur du filet de l'axe | 11,5 mm |
| Régime à vide | 12 000 tr/min |
| Vitesse de rotation du disque | 80 m/s |
| Niveau de pression acoustique (LPA) | 94 dB(A) |
| Niveau de puissance acoustique (LWA) | 105 dB(A) |
| Poids | 1,68 kg |
| Garantie | 3 ans |
| Usage prévu | Domestique (non professionnel) |
| Capots de protection fournis | 2 (pour meulage et autres applications) |
| Accessoires inclus | Poignée latérale, clé de serrage, écrou de blocage |
| Fonctions principales | Meulage, tronçonnage, ébarbage, brossage, polissage (avec accessoires) |
| Entretien | Nettoyage avec un chiffon humide ; ne pas lubrifier ; nettoyer les orifices de ventilation |
| Sécurité | Port d'EPI obligatoire (lunettes, gants, protection auditive) ; utilisation de capots de protection ; débrancher avant intervention |
| Pièces détachées disponibles | Disques de meulage, disques diamantés, brosses métalliques, disques à lamelles, capots de protection, poignée |
| Normes de conformité | EN 60745, EN 55014, etc. (voir notice) |
FOIRE AUX QUESTIONS - HS-115HP Gamma
Questions des utilisateurs sur HS-115HP Gamma
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Broyeur au format PDF gratuitement ! Retrouvez votre notice HS-115HP - Gamma et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HS-115HP de la marque Gamma.
MODE D'EMPLOI HS-115HP Gamma
Meuleuse d'angle 115 mm - 900 W
562991 - 07/18
F - Mode d'emploi original
2.1 Consignes de sécurité importantes pour les meuleuses d'angle 17
3. MONTAGE 19
3.1 Conseil d'utilisation 19
3.2 Installation du capot de protection 19
3.3 Installation d'un disque de meulage 19
3.4 Montage, enlèvement ou déplacement de la poignée latérale 20
4. UTILISATION 20
4.1 Marche-arrêt 20
4.2 Fonctionnement 20
5. ENTRETIEN 23
6. SPÉCIFICATIONS 23
7. GARANTIE 23
- Capot de protection pour meulage
- Blocage de l'arbre
- Poignée latérale
- Capot de protection pour autres applications
- Fixation rapide
- Interrupteur marche-arrêt
- Poignée arrière

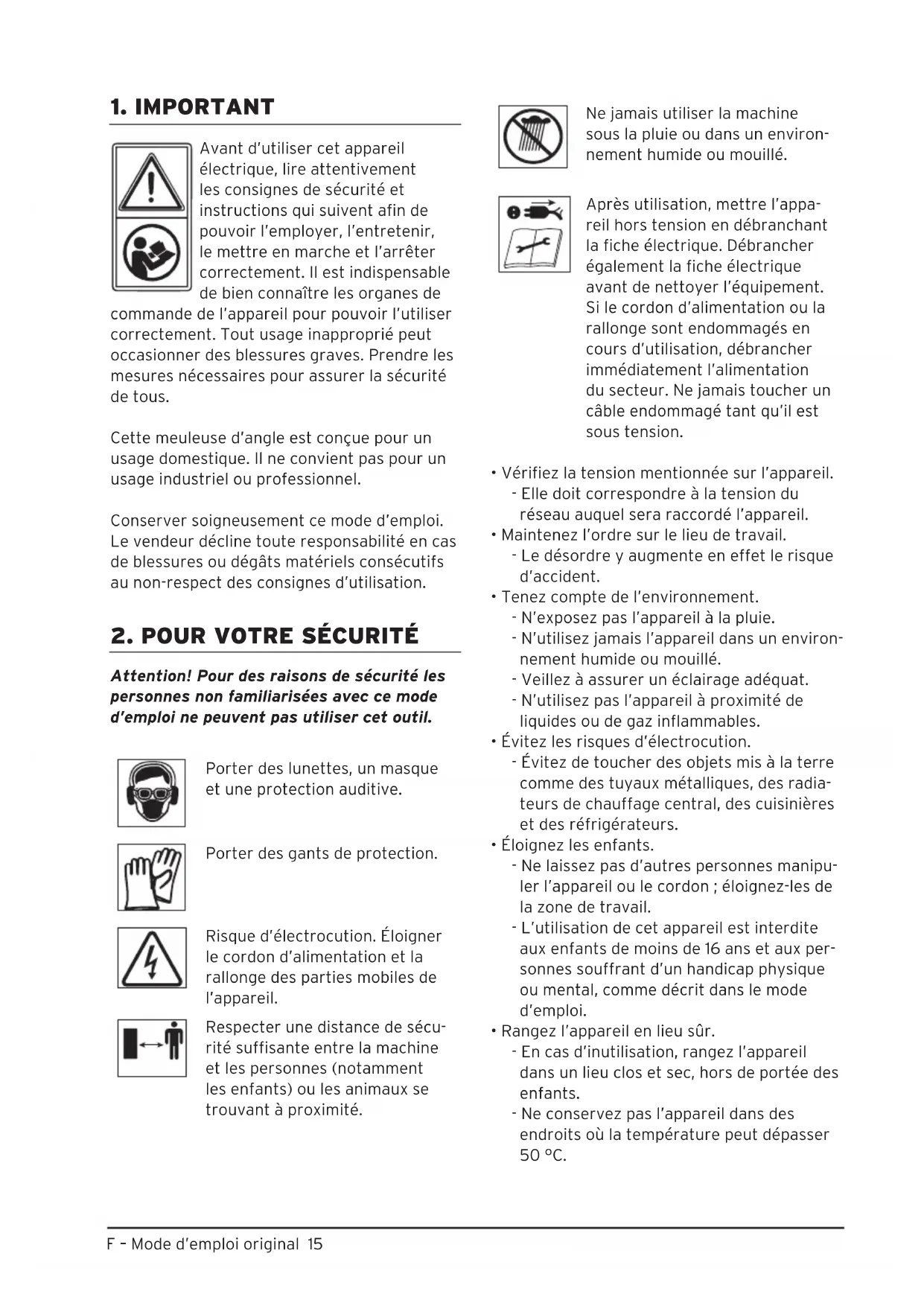

1. BELANGRIJK
Avant d'utiliser cet appareil électrique, lire attentivement les consignes de sécurité et instructions qui suivent afin de pouvoir l'employer, l'entretenir, le mettre en marche et l'arrêter correctement. Il est indispensable de bien connaître les organes de
commande de l'appareil pour pouvoir l'utiliser correctement. Tout usage inapproprié peut occasionner des blessures graves. Prendre les mesures nécessaires pour assurer la sécurité de tous.
Cette meuleuse d'angle est conçue pour un usage domestique. Il ne convient pas pour un usage industriel ou professionnel.
Conserver soigneusement ce mode d'emploi. Le vendeur décline toute responsabilité en cas de blessures ou dégâts matériels consécutifs au non-respect des consignes d'utilisation.
2. POUR VOTRE SÉCURITÉ
Attention! Pour des raisons de sécurité les personnes non familiarisées avec ce mode d'emploi ne peuvent pas utiliser cet outil.
Porter des lunettes, un masque et une protection auditive.
Porter des gants de protection.
Risque d'électrocution. Éloigner le cordon d'alimentation et la rallonge des parties mobiles de l'appareil.
Respecter une distance de sécurité suffisante entre la machine et les personnes (notamment les enfants) ou les animaux se trouvant à proximité.
Ne jamais utiliser la machine sous la pluie ou dans un environnement humide ou mouillé.
Après utilisation, mettre l'appareil hors tension en débranchant la fiche électrique. Débrancher également la fiche électrique avant de nettoyer l'équipement. Si le cordon d'alimentation ou la rallonge sont endommagés en cours d'utilisation, débrancher immédiatement l'alimentation du secteur. Ne jamais toucher un câble endommagé tant qu'il est sous tension.
- Vérifiez la tension mentionnée sur l'appareil.
- Elle doit correspondre à la tension du réseau auquel sera raccordé l'appareil.
- Maintenez l'ordre sur le lieu de travail.
- Le désordre y augmente en effet le risque d'accident.
• Tenez compte de l'environnement. - N'exposez pas l'appareil à la pluie.
- N'utilisez jamais l'appareil dans un environnement humide ou mouillé.
- Veillez à assurer un éclairage adéquat.
- N'utilisez pas l'appareil à proximité de liquides ou de gaz inflammables.
- Évitez les risques d'électrocution.
- Évitez de toucher des objets mis à la terre comme des tuyaux métalliques, des radiateurs de chauffage central, des cuisinières et des réfrigérateurs.
- Éloignez les enfants.
- Ne laissez pas d'autres personnes manipuler l'appareil ou le cordon ; éloignez-les de la zone de travail.
- L'utilisation de cet appareil est interdite aux enfants de moins de 16 ans et aux personnes souffrant d'un handicap physique ou mental, comme décrit dans le mode d'emploi.
- Rangez l'appareil en lieu sûr.
- En cas d'inutilisation, rangez l'appareil dans un lieu clos et sec, hors de portée des enfants.
- Ne conservez pas l'appareil dans des endroits où la température peut dépasser 50 °C.
- Interruption du travail.
- Avant de ranger l'appareil, coupez le moteur et attendez que les parties mobiles se soient arrêtées. Les parties mobiles peuvent agripper le support et vous faire perdre le contrôle de l'appareil.
- Ne pas surcharger l'appareil.
- Cet appareil sera plus sûr et efficace dans la plage de puissance spécifiée.
- N'activez jamais le blocage de l'axe lorsque l'appareil est en marche.
- N'utilisez jamais des disques de meulage d'un diamètre supérieur à celui spécifié pour l'appareil.
- Utilisez l'appareil et les accessoires adéquats.
- Ne fixez pas à cet appareil des accessoires qui lui imposent une trop forte contrainte.
- N'utilisez l'appareil que pour les applications prévues.
- Portez des tenues de travail adéquates.
- Ne portez pas de vêtements amples ou de bijoux : ils pourraient être happés par les éléments mobiles de l'appareil.
- Lors du travail en plein air, il est recommandé de porter des gants de travail en caoutchouc ainsi que des chaussures à semelles profilées.
- Utilisez des équipements de protection individuelle.
- Portez un masque antipoussière si vos activités dégagent des poussières.
- Portez toujours des lunettes de sécurité, des gants de travail et une protection auditive.
- Portez des chaussures de sécurité si nécessaire.
- Utilisez correctement le câble d'alimentation.
- Ne portez jamais l'appareil par le cordon.
- Ne tirez pas sur le cordon pour enlever la fiche de la prise de courant.
- Protégez le cordon de la chaleur, de l'huile et des bords tranchants.
• Fixez solidement la pièce à travailler.
- Utilisez des serre-joints ou un étau pour fixer la pièce à travailler ; cette procédure est plus sûre qu'une immobilisation à la main. Elle vous laisse en outre les deux mains libres pour travailler.
- Adoptez une attitude propice à votre sécurité.
- Évitez toute posture anormale, assurez votre équilibre et maintenez fermement l'appareil afin de pouvoir amortir un éventuel rebond.
- Entretenez l'appareil avec soin.
- Maintenez la propreté de l'appareil, pour un travail sûr et efficace.
- Évitez les dommages susceptibles d'être occasionnés par des vis, clous ou autres objets présents dans la pièce à travailler.
- Suivez les consignes d'entretien ainsi que les conseils relatifs au changement d'accessoires.
- Vérifiez régulièrement le cordon et la fiche et faites-les remplacer par un technicien qualifié s'ils sont endommagés.
- Vérifiez régulièrement la rallonge et remplacez-la si elle est endommagée.
- Maintenez la poignée sèche et exempte d'huile et de graisse.
- Retirez la fiche de la prise :
- lorsque l'appareil n'est pas utilisé.
- durant son entretien.
- lors du changement d'accessoires.
- en cas de problème électrique ou mécanique.
- Évitez les mises en marche accidentelles.
- Vérifiez si le commutateur est bien en position d'arrêt avant de brancher l'appareil sur le secteur.
- N'utilisez jamais la fiche pour allumer et éteindre l'appareil. En cas de coupure de courant, relâchez le commutateur afin qu'il revienne en position d'arrêt.
- N'utilisez pas l'appareil si le dispositif de sécurité sur l'interrupteur ne fonctionne plus.
- En cas d'utilisation d'une rallonge.
- Utilisez des rallonges sécurisées et totalement déroulées, d'une section minimale de 1 mm ^2 par conducteur.
- N'utilisez en extérieur que des rallonges spécifiquement agréées.
- Soyez toujours vigilant.
- Gardez toujours les yeux sur votre travail.
- Travaillez avec bon sens.
- N'utilisez pas l'appareil si vous n'êtes pas concentré.
- Vérifiez si l'appareil n'est pas endommagé.
- Avant d'utiliser l'appareil, vérifiez toujours si ses éléments mobiles fonctionnent bien et si aucune pièce n'est défectueuse.
- Tous les éléments de l'appareil doivent être montés correctement pour garantir son bon fonctionnement.
- Les éléments endommagés ou défectueux doivent être réparés ou remplacés par un technicien agréé.
- N'utilisez jamais l'appareil lorsque le câble d'alimentation est endommagé.
- N'utilisez jamais l'appareil si l'interrupteur marche-arrêt ne fonctionne pas correctement.
- Très important !
- Utilisez cet appareil et les accessoires conformément à ces consignes de sécurité et uniquement pour les applications prévues, compte tenu des conditions de travail et de la nature de la tâche.
- L'utilisation de l'appareil pour d'autres applications, dont il est probable qu'il ne pourra pas les effectuer, peut générer des situations extrêmement dangereuses.
- Vérifiez toujours si le régime maximal autorisé pour les accessoires achetés correspond à celui de l'appareil.
- Vérifiez si la pièce à travailler est bien soutenue.
- Arrêtez immédiatement l'appareil s'il commence à vibrer et vérifiez-le afin d'en déterminer la cause.
- Cet appareil est conforme aux normes de sécurité en vigueur.
- Ne confiez les réparations qu'à un technicien qualifié.
- Afin d'éviter tout accident, les réparations doivent être effectuées exclusivement par du personnel qualifié et avec des pièces d'origine.
2.1 Consignes de sécurité importantes pour les meuleuses d'angle
Avant l'utilisation
- Suivez toujours les instructions du fabricant concerné lors du montage et de l'utilisation d'accessoires.
- Ne travaillez pas sur des métaux aisément inflammables.
- N'utilisez pas d'accessoires devant être refroidis à l'aide de liquides.
- L'utilisation d'eau ou d'autres liquides peut provoquer une électrocution.
- Utilisez exclusivement des accessoires dont les instructions mentionnent explicitement qu'ils conviennent aux meuleuses d'angle.
- Cette meuleuse d'angle ne peut être utilisée que sur des surfaces sèches.
- Vérifiez toujours le régime maximal de l'accessoire que vous comptez installer : il doit être au moins égal au régime maximal spécifié pour l'appareil.
Les accessoires dépassant leur régime maximal peuvent se briser et éclater.
- Vérifiez toujours le diamètre maximal de l'accessoire à installer par rapport aux spécifications de l'appareil. Assurez-vous que l'accessoire s'emboîte correctement sur l'axe et respectez scrupuleusement les instructions de montage.
- N'utilisez jamais une meule pour l'ébarbage.
- Après le montage de l'accessoire, laissez l'appareil tourner environ 60 secondes à vide afin de vérifier l'absence de vibrations. Si l'appareil vibre fortement, arrêtez-le immédiatement afin d'en déterminer la cause.
- Contrôlez l'accessoire avant toute utilisation. Mettez les accessoires brisés ou endommagés au rebut. En cas de chute de l'appareil ou de l'accessoire, vérifiez l'absence de dommages. Après le contrôle, assurez-vous d'être placé - avec toute personne présente - derrière le capot de protection de l'appareil.
- N'utilisez aucun adaptateur ou autre dispositif pour monter des accessoires dont l'axe présente un diamètre inadéquat.
- Ne meulez ou coupez aucune pièce dont l'épaisseur est supérieure à la profondeur de travail maximale du disque de meulage. La surcharge de l'accessoire peut provoquer un rebond ou une défaillance de l'accessoire.
- Montez toujours le capot de protection adéquat pour vos accessoires. N'utilisez jamais l'appareil sans avoir installé le capot de protection.
- Ne meulez pas des éléments non apparents où pourraient se trouver des conduites d'eau, de gaz ou d'électricité. Utilisez un détecteur approprié pour identifier la présence de conduites ou demandez conseil à la compagnie de distribution. Le gaz présente un réel risque d'explosion, l'eau peut causer des courts-circuits et le perçage de conduites électriques peut occasionner courts-circuits et coupures de courant.
- Si vous utilisez des accessoires à visser sur l'axe, comme des brosses à boisseau, assurez-vous que l'axe ne bloque pas l'accessoire. La profondeur du trou dans l'accessoire ne peut être inférieure à la longueur du filetage de l'axe (voir les caractéristiques techniques).
- Ne portez jamais un appareil branché au secteur en gardant le doigt sur l'interrupteur. Si vous activez l'interrupteur par inadvertance, l'accessoire risque de happer vos vêtements et de vous blesser.
Pendant l'utilisation
- Après avoir éteint l'appareil, ne jamais arrêter un accessoire en appuyant un objet contre lui.
- Maintenez les personnes et les matériaux inflammables à distance respectable de la zone de travail. Les personnes situées à proximité de la zone de travail doivent porter des équipements de protection. Soyez vigilant : des fragments de la pièce travaillée ou d'un accessoire brisé peuvent occasionner des blessures au-delà de la zone directe de travail.
- Éteignez immédiatement l'appareil en cas de blocage de l'accessoire ; sinon, l'appareil risque d'être surchargé et de griller.
- Assurez-vous d'être placé dans le sens opposé à celui des projections de poussières de meulage et d'étincelles, en veillant à n'y exposer personne.
- Évitez tout contact physique avec les éléments métalliques de la meuleuse d'angle si vous travaillez à proximité de conduites d'électricité. Tenez toujours la meuleuse par ses poignées isolantes si vous courez le moindre risque de toucher le cordon d'alimentation ou des câbles électriques non apparents. Tout contact entre les disques de meulage et un câble sous tension peut entraîner la mise sous tension des parties métalliques de l'appareil.
- Gardez toujours le cordon éloigné de l'accessoire en rotation. En cas de perte de contrôle, le cordon d'alimentation pourrait être coupé, et votre main ou votre bras pourrait être attiré contre l'accessoire mobile.
- Ne placez jamais la main près de l'accessoire mobile car celui-ci peut rebondir.
- Soyez très prudent lorsque vous travaillez dans les coins, en présence d'arêtes tranchantes, etc. car l'accessoire pourrait se coincer et provoquer un rebond de la meuleuse.
- La force exercée sur les accessoires de type brosse peut provoquer leur expansion. Veillez dès lors à éviter tout contact entre ces accessoires et le capot protecteur.
- N'exercez pas une force excessive sur les accessoires de type brosse durant l'utilisation. Les poils des brosses peuvent aisément pénétrer les vêtements et la peau.
- Positionnez-vous de telle sorte que l'appareil ne risque pas de rebondir vers vous. En cas de rebond, l'appareil se déplace toujours dans le sens opposé à la rotation du disque.
- Utilisez toujours les deux poignées afin
d'exercer un contrôle maximal, surtout en cas de rebond ou d'attaque sur la pièce à travailler.
Après l'utilisation
- Nettoyez régulièrement les orifices de ventilation. La ventilation du moteur attire la poussière dans l'appareil et une accumulation excessive de particules métalliques peut occasionner un choc électrique.
3. MONTAGE
3.1 Conseil d'utilisation
La meuleuse d'angle est fournie avec deux capots de protection :
Capot de protection 1 pour le meulage, fermé dans le bas.
À utiliser avec :

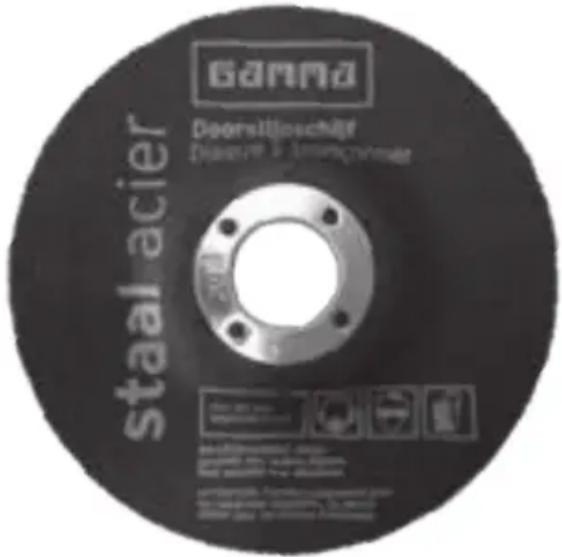

- Disques de meulage pour métal

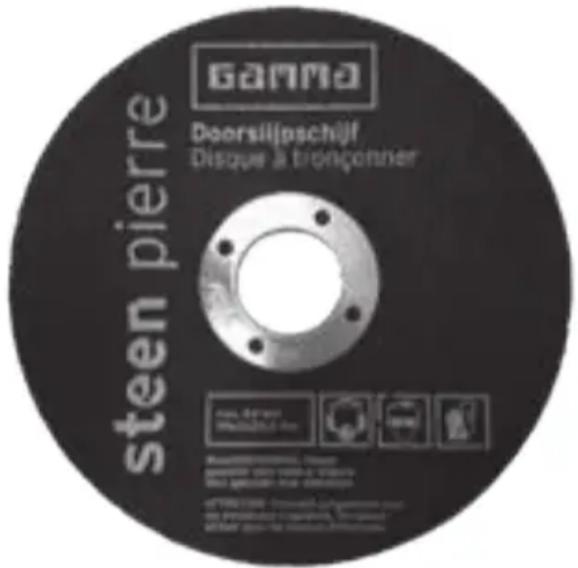

- Disques de meulage pour pierre
- Disques diamantés
Capot de protection 4 pour les autres applications, ouvert dans le bas
À utiliser avec :

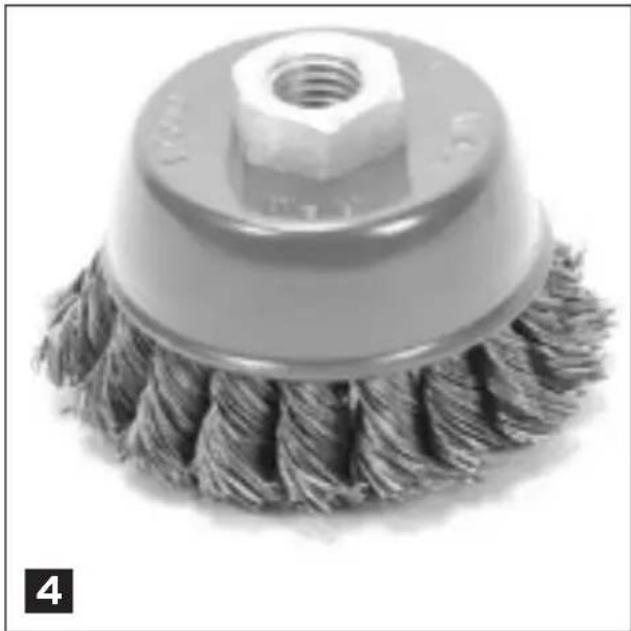

- Brosses métalliques
- Disques abrasifs à lamelles
- Autres accessoires
Utilisez toujours le capot de protection adéquat pour l'accessoire installé.

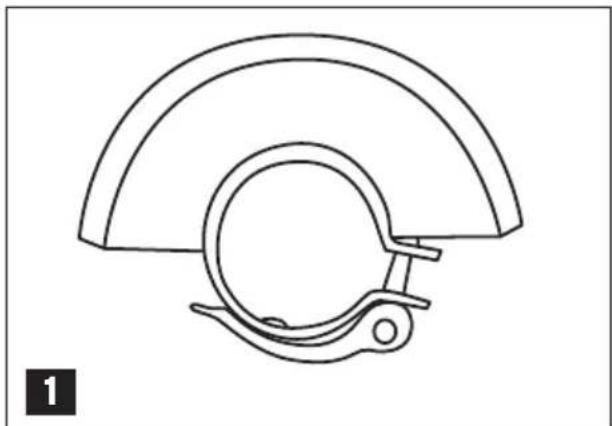

3.2 Installation du capot de protection
• Retirez la fiche de la prise.
- Posez la meuleuse à l'envers sur une table.
• Ouvrez la fixation rapide 5.
- Positionnez le capot de protection de telle sorte que la butée de la bague de montage se positionne devant l'ouverture de montage.
- Enfoncez le capot 1/4 sur le bloc moteur jusqu'à ce qu'il s'installe parfaitement à l'horizontale et que la butée puisse tourner dans l'encoche.
- Tournez le capot de protection 1/4 dans la position souhaitée.

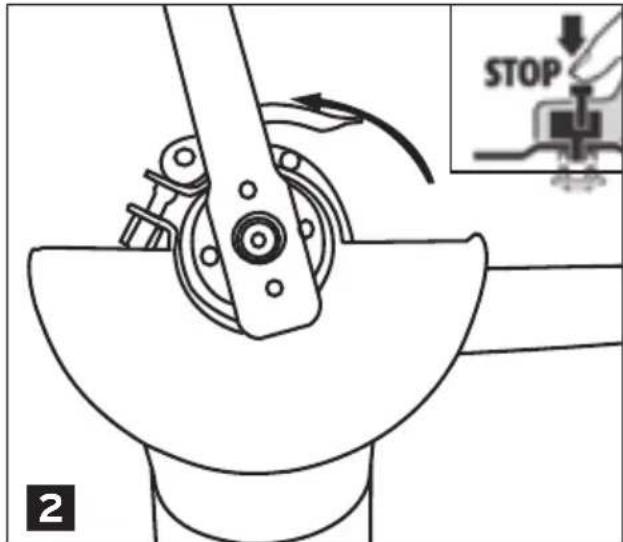

- Si nécessaire, desserrez légèrement l'écrou
situé à l'autre extrémité de la fixation rapide à l'aide de la clé fournie, afin que le capot de protection 1/4 tourne plus facilement.
- Verrouillez le capot 1/4 en rabattant la fixation rapide 5.
- Si le capot de protection 1/4 peut encore tourner lorsque vous avez refermé la fixation rapide 5, resserrez l'écrou situé à l'autre extrémité de cette fixation à l'aide de la clé fournie. Ne serrez pas l'écrou trop fort mais jusqu'à ce que vous sentiez un début de résistance.
- Vous pouvez rouvrir la fixation rapide ⑤ pour repositionner le capot de protection ① / ④ . Rabattez ensuite la fixation.
- Assurez-vous que le capot de protection se situe toujours entre vous et la limaille produite, et qu'il est monté de manière à ce que la limaille soit projetée loin de vous.
- Ne travaillez jamais sans capot de protection 1/4. Nous vous conseillons de le laisser monté en permanence.
- Si vous préférez l'enlever pour ranger l'appareil, enlevez d'abord le disque de meulage (voir plus bas) puis suivez la procédure ci-dessus en ordre inverse.


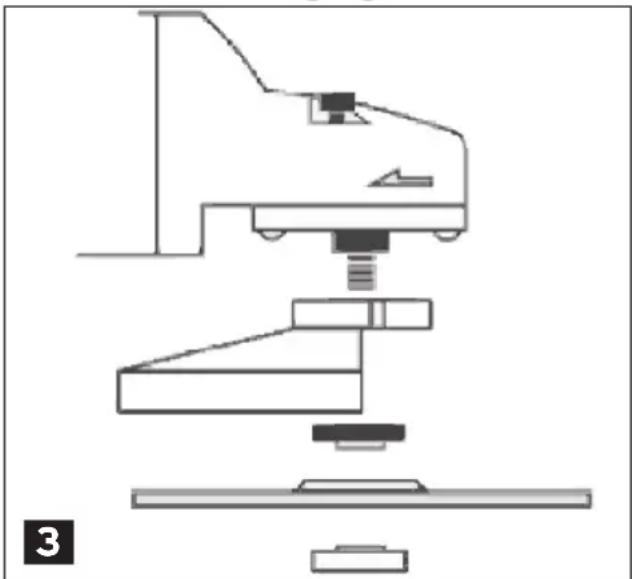

STOP 23.3 Installation d'un disque de meulage
• Retirez la fiche de la prise.
- Posez l'appareil sur une table avec la face creuse du capot 1/4 vers le haut.
- Retirez l'écrou de serrage de l'axe.
- Assurez-vous que la bride de fixation est bien fixée sur l'axe.
- Placez le disque de meulage sur la bride de fixation et vérifiez si l'axe passe bien dans le trou du disque.
- Attention ! L'étiquette d'information du disque de meulage doit être tournée vers vous (visible) pendant le meulage. Le montage avec l'étiquette du mauvais côté peut causer l'endommagement du disque et du capot de protection 1/4.
- Revissez l'écrou de blocage sur l'axe. Selon le type de disque, l'extrémité de l'écrou de blocage sera renflée vers l'intérieur ou vers l'extérieur. Assurez-vous toujours que l'écrou de blocage est en contact avec le disque de meulage sur toute sa surface.
- Enfoncez l'ergot de blocage de l'axe ② et serrez fermement l'écrou de blocage à l'aide de la clé fournie. Relâchez le blocage de l'axe.
- Pour enlever le disque de meulage, suivez cette procédure en ordre inverse.
- Après le montage du disque de meulage, laissez l'appareil tourner environ 60 secondes à vide afin de vérifier l'absence de vibrations. Assurez-vous d'être placé - ainsi que toute personne présente - derrière le capot de protection 1/4 de l'appareil. Si l'appareil vibre fortement, arrêtez-le immédiatement afin d'en déterminer la cause.
- Les disques de meulage endommagés ne peuvent plus être utilisés et doivent être immédiatement remplacés.
3.4 Montage de la poignée latérale
- Retirez la fiche de la prise.
- La poignée latérale ③ peut être montée à gauche, à droite ou en haut de l'appareil. Montez la poignée à gauche si vous êtes droitier et à droite si vous êtes gaucher.
- Installez la poignée latérale en la vissant dans l'un des orifices de fixation.
- N'utilisez l'appareil que si la poignée latérale est installée.
4. UTILISATION
4.1 Marche-arrêt
- Pour mettre l'appareil en marche 6, poussez d'abord le bouton de blocage de l'interrupteur vers la droite en direction de la flèche et gardez-le poussé vers la droite.
- Poussez l'interrupteur vers l'avant jusqu'à ce qu'il s'encliquette.
• Tenez compte d'un léger rebond. - Une fois l'interrupteur en position marche 6, l'appareil reste allumé.
- Attendez que l'appareil ait atteint sa pleine vitesse avant de commencer à meuler.
- Pour arrêter le moteur, appuyez légèrement sur la partie arrière de l'interrupteur 6. Celui-ci recule immédiatement en position verrouillée et le moteur s'arrête.
4.2 Fonctionnement
- Tenez toujours la meuleuse d'angle à 2 mains : une sur la poignée arrière, qui intègre l'interrupteur marche-arrêt 6, et l'autre sur la poignée latérale. Fixez la pièce à travailler si elle est instable.
- N'exagérez pas votre pression au point de bloquer le disque.
- Attention ! Les accessoires chauffent fortement en cours d'utilisation.
Tirez le meilleur parti de votre meuleuse d'angle !
La meuleuse d'angle offre bien plus de possibilités que le simple meulage de la pierre ou du métal. Vous trouverez chez votre revendeur une foule d'accessoires pour optimiser la polyvalence de l'appareil.
Disques à ébarber
Pour l'alésage de l'acier, l'ébarbage et l'aiguisage de lames ou d'outils de jardinage. Les disques à ébarber sont généralement plus épais que les disques à tronçonner.
Ne maintenez pas l'appareil trop longtemps sur un même point mais faites des va-et-vient réguliers. N'exercez pas une pression
excessive : cela peut engendrer des rainures ou décolorations (dues à la chaleur).
Pour affûter une lame ou le bord d'une bêche, par exemple, vous devez fixer fermement la pièce à travailler sur un établi à l'aide de serre-joints ou dans un étau. Assurez-vous que l'objet à traiter est parfaitement à plat. Maintenez l'appareil sous un angle de 30 à 40° (selon le tranchant que vous souhaitez obtenir) et assurez-vous que le disque à ébarber tourne en s'éloignant des angles de l'objet. Exercez une légère pression sur l'appareil pendant le travail.
Il est parfois nécessaire de poncer quelque peu le disque à ébarber après usage afin d'en égaliser le bord.
»Utilisez le capot de protection ouvert 4.
Disques de meulage pour métal
Pour la coupe de métal en toutes circonstances : acier dépassant du béton, conduites en cuivre, tuyaux en acier, sectionnement d'écrous ou de boulons en saillie, etc.
Pour le tronçonnage de tuyaux ou conduites en acier, maintenez la meuleuse autant que possible sous un angle de 90° et travaillez de haut en bas. Si nécessaire, installez la poignée latérale à la position la plus adéquate. N'appuyez pas trop fort sur l'appareil : laissez son poids agir. Veillez à ménager un espace libre suffisant pour la chute de l'élément tronçonné.
Pour couper des boulons en saillie dans du béton, par exemple, maintenez la meuleuse autant que possible parallèle à la surface. Si le disque touche le béton, ce n'est pas grave, mais évitez qu'il ne s'y enfonce.
Lors du tronçonnage, il est toujours préférable de commencer du côté de la pièce le plus étroit et le moins sensible aux vibrations.
Le disque s'use en cours d'utilisation. Assurez-vous que son diamètre reste suffisant pour terminer le tronçonnage. Si nécessaire, changez de disque avant d'entamer le travail.
»Utilisez le capot de protection fermé 1.
Disques de meulage pour pierre
Pour la découpe de pierre (tendre) ou de blocs de béton cellulaire et l'enlèvement de joints.
Si vous utilisez rarement vos disques pour couper la pierre, l'achat de quelques disques de meulage « ordinaires » pour pierre est plus avantageux que celui d'un disque diamanté. Mais pour la découpe régulière dans la pierre, nous vous recommandons l'acquisition d'un disque diamanté.
»Utilisez le capot de protection fermé 1.
Disques diamantés
Ces disques font baisser l'usage des disques ordinaires pour pierre depuis quelques années. Leur atout majeur réside dans leur durée de vie accrue et leurs bords de coupe plus variés. Les disques diamantés s'utilisent essentiellement pour la découpe de pierre dure
telle que le granit, l'enlèvement de joints, la découpe du ciment et du béton non armé, ou la coupe de carrelages.
Pour les carrelages, il existe aussi des disques non segmentés (bord lisse) qui donnent un résultat plus fin. Pour la découpe de pierre et l'enlèvement de joints, il est préférable d'utiliser des disques segmentés.
Le disque diamanté non segmenté vous permet de tailler le carrelage, mais aussi d'y découper n'importe quelle forme en lignes droites.
Dessinez la forme à découper sur le recto et le verso du carreau. Assurez-vous qu'il est bien fixé et qu'il y a un espace suffisant en dessous pour le disque.
Sciez d'abord le long des lignes tracées sur le recto, mais ne traversez pas entièrement le carreau. Une profondeur d'environ 2-3 mm suffit. Retournez ensuite le carreau et découpez la forme au verso. Comme le disque est rond, la ligne de coupe du recto sera un peu plus courte que celle du verso. Prolongez dès lors légèrement la coupe du verso (voir les pointillés des dessins ci-après) jusqu'à ce que les angles soient totalement découpés au recto.
Pour une découpe de haute précision, vous pouvez envisager l'utilisation d'un support spécialement adapté aux meuleuses d'angle. Pour l'enlèvement de joints dans une maçonnerie, vous pouvez utiliser un disque diamanté segmenté. Veillez à rester dans le joint, à 2-3 mm de la pierre afin de ne pas l'endommager, et découpez sur une profondeur d'environ 1-1,25 cm. Effectuez une entaille de part et d'autre du joint puis enlevez la matière entre les deux.
»Utilisez le capot de protection fermé 1.
Brosses métalliques
Pour enlever d'épaisses couches de rouille ou de peinture sur de grandes pièces métalliques. La brosse métallique convient aussi pour le nettoyage d'outils de jardin rouillés (pelle, par exemple), ou pour enlever du ciment durci sur une truelle ou une pelle.
Fixez correctement l'objet à nettoyer ou à dérouiller sur un établi à l'aide de serre-joints ou dans un étau. Travaillez en éloignant lentement la brosse de votre corps. Veillez à maintenir la brosse aussi loin que possible des angles de l'objet, sinon elle pourrait s'y coincer et faire rebondir la meuleuse.
»Utilisez le capot de protection ouvert 4.
Disques abrasifs à lamelles
Ces disques combinent la découpe et le ponçage intensifs avec un fonctionnement souple et de faibles vibrations. Leurs avantages sont les suivants : enlèvement important de matière, qualité de surface élevée, découpe sans échauffement et niveau de bruit nettement inférieur à celui de disques à ébarber ou de disques abrasifs en fibre. Ces disques s'utilisent essentiellement pour le ponçage de surfaces étendues, non seulement en métal mais aussi dans des matières plus tendres (qui ne permettent pas l'utilisation d'une brosse métallique, par exemple).
Il existe des disques pour divers types de surfaces et diverses applications. Consultez toujours les instructions sur l'emballage ou le disque.
»Utilisez le capot de protection ouvert 4.
Autres accessoires
Le disque support avec filet M14 permet d'installer de nombreux autres accessoires sur votre meuleuse. Ce disque est généralement pourvu de fixations velcro.
Exemples d'accessoires que vous pouvez fixer sur un disque support : disques de polissage, disques abrasifs en fibre, disques de polissage en feutre et disques en laine.
Rendez-vous dans votre point de vente pour plus d'informations sur les applications possibles. Assurez-vous que le diamètre des accessoires ne dépasse pas celui du disque de support. Cela pourrait entraîner des blessures, un rebond et/ou une défaillance du disque support ou de la meuleuse d'angle.
»Utilisez le capot de protection ouvert 4.
5. ENTRETIEN
Débranchez la fiche de la prise de courant avant toute intervention sur l'appareil.
Lubrification
- L'appareil n'exige pas de lubrification ni de graissage.
Maintenez la propreté de l'appareil et du cordon.
- N'utilisez à cet effet qu'un chiffon humide et des produits d'entretien non agressifs.
Veillez à la propreté des orifices de ventilation.
- Ne jamais nettoyer les orifices de ventilation en y introduisant des objets pointus ou des brosses métalliques : cela pourrait endommager l'appareil.
En cas de défaut électrique ou mécanique, faites réparer l'appareil en l'apportant au point de vente.
- N'ouvrez jamais l'appareil et ne retirez aucune vis du bloc moteur.
Rapportez l'appareil à l'issue de sa durée de vie.
- À la fin de sa durée de vie, remettez l'appareil à un point de collecte. L'appareil ne doit pas être mis au rebut avec les déchets ménagers.
6. SPÉCIFICATIONS
| Type HS- | 115HP |
| Tension | 230V |
| Fréquence | 50Hz |
| Puissance | 900 W |
| Classe de sécurité | Classe II |
| Diamètre max. du disque de meulage | 115 mm |
| Filet de l'axe | M14 |
| Longueur du filet de l'axe | 11,5 mm |
| Régime (tr/min) | 12.000 |
| Vitesse de rotation disque de 115 mm | 80 m/s |
| Accélération | 5,13 m/s ^2 |
| LPA (pression acoustique) | 94 dB(A) |
| LWA (puissance acoustique) | 105 dB(A) |
| Poids | 1,68 kg |
7. GARANTIE
Ce produit a été vérifié avec le plus grand soin avant de quitter l'usine et bénéficie, pendant trois ans à compter de la date d'achat, d'une garantie de réparation gratuite en cas de défaillance due à un vice de matériau ou de fabrication. Cette garantie ne couvre pas les dommages provoqués par l'usure normale, la surcharge, les applications commerciales ou la négligence. Le ticket de caisse tient lieu de garantie. Le vendeur se réserve le droit de décliner toute responsabilité si des tiers ont effectué des réparations. Aucun dommage-intérêt ne pourra être réclamé en cas de dégât de la pièce à travailler ou de blessure de l'utilisateur de l'outil.
Intergamma B.V., déclare par la présente que la meuleuse d'angle HS115HP satisfait aux dispositions des directives:
2006/42/EG (directive machines)
2014/35/UE (directive basse tension)
2014/30/UE (CEM)
93/68/EG (marquage CE)
2011/65/UE (RoHS)
ainsi qu'aux normes:
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A12:2014
EN 55014-1:2006/A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Leusden, juillet 2018
GAMMA
Postbus 100
3830 AC Leusden
Pays-Bas
www.gamma.be
