GEBRUIKSAANWIJZING WBS-N250 Gamma

WBS-N250 Werkbankslijpmachine — 250W Meuleuse d’établi — 250W Lees de gebruiksaanwijzing zorgvuldig voordat je het product in gebruik neemt. Lire attentivement le mode d’emploi avant d’utiliser l’appareil. NL – Originele gebruiksaanwijzing F – Mode d’emploi original 534711 - 01/20INHOUDSOPGAVE Figuren 3

2.1 Algemene veiligheid 7

2.2 Voor ingebruikname van het apparaat 7

2.3 Tijdens het gebruik van het

FIG - Originele gebruiksaanwijzing / Mode d’emploi original 2NL FR FIG - Originele gebruiksaanwijzing / Mode d’emploi original 3 Onderdelen

1. Aan-/uitschakelaar

FIG - Originele gebruiksaanwijzing / Mode d’emploi original 4

C1 C1FIG - Originele gebruiksaanwijzing / Mode d’emploi original 5

13 mm 2 mmNL - Originele gebruiksaanwijzing 6

Voordat je dit apparaat in gebruik neemt, moet je de onderstaande veiligheidsvoor- schriften en instructies aandachtig doorlezen om het apparaat op de juiste wijze te kunnen gebruiken, onderhou- den, starten en stoppen. Zorg ervoor dat je met de bedieningsorganen van het apparaat vertrouwd bent en het apparaat op correcte wijze kunt gebruiken. Een verkeerd gebruik van het apparaat kan ernstige verwondingen veroorzaken. Denk steeds aan je veiligheid en aan die van anderen. Dit apparaat is geschikt voor particulier gebruik in en rond het huis. Dit apparaat is niet geschikt voor industrieel of professioneel gebruik. Bewaar deze gebruiksaanwijzing zorgvul- dig. De verkoper is niet aansprakelijk voor lichamelijke of materiële schade die te wijten is aan het niet naleven van deze gebruiksaanwijzing.

Let op! Gebruik de machine en de acces- soires volgens deze veiligheidsvoorschrif- ten en alleen voor het doel waarvoor de machine bestemd is. Het gebruik van de machine voor afwijkende toepassingen kan leiden tot zeer gevaarlijke situaties. Draag bij het gebruik van dit apparaat een veiligheidsbril, een mondkap en gehoorbescherming. Draag geen werkhand- schoenen in de buurt van bewegende delen. Raak het snoer niet aan als het beschadigd raakt. Trek de stekker uit de wand- contactdoos. Gebruik het apparaat niet bij regen of in een vochtige, nat- te omgeving. Het apparaat ’s nachts niet buiten laten staan. Let op! Tijdens gebruik kan het geslepen materiaal opspatten en verwondingen veroorzaken. Schakel na gebruik altijd het apparaat uit en haal de stekker eruit. Voordat je het apparaat reinigt of repareert moet je ook de stekker uit de wandcontactdoos halen. Als de voedingskabel of de verlengkabel beschadigd raken tijdens het gebruik, onderbreek dan onmiddellijk de stroomtoevoer. Raak de beschadigde kabels nooit aan zolang de stroom- toevoer niet is onderbroken. Altijd een veilige afstand bewaren tussen het apparaat en andere personen (met name kinderen) of dieren. Dit elektrisch gereedschap voldoet aan elektrische veiligheidsklasse I. Maximaal onbelast gegeven vermogen van het apparaat in werking. Benodigde netspanning waarop het apparaat dient te worden aangesloten. Maximaal aantal toeren per minuut die het apparaat onbelast in werking maakt.NL - Originele gebruiksaanwijzing 7 xxx Indicatie van het gegaran- deerde geluidsvermogen in decibel wat het apparaat produceert in werking. CE verklaring, het apparaat voldoet aan de Europese wetgeving op het gebied van veiligheid, gezondheid en milieu. Het apparaat mag niet bij het huisvuil worden weggegooid, maar moet worden ingeleverd bij een inzamelpunt.

2.1 Algemene veiligheid

• Gebruik het apparaat niet als je niet geconcentreerd bent.

• Raak het lichtnetsnoer niet aan indien dit tijdens de werkzaamheden wordt beschadigd of doorgesneden, maar trek onmiddellijk de stekker uit de wandcontactdoos.

• Laat een beschadigd snoer uitsluitend vervangen door een vakman.

• Gebruik het apparaat nooit met een beschadigd lichtnetsnoer.

• Trek nooit aan het snoer om het appa- raat te verplaatsen.

• Gebruik het snoer nooit om de stekker uit de wandcontactdoos te trekken.

• Bescherm het snoer tegen hitte, olie en scherpe randen.

• Het apparaat mag alleen worden aangesloten op een stroomaansluiting die volgens de voorschriften is geaard en voorzien is van een zekering van 16 ampère.

• Sluit bij gebruik buitenshuis het appa- raat aan via een aardlekschakelaar met een lekstroom van maximaal 30 mA.

• Gebruik volledig uitgerolde en veilige verlengsnoeren met een minimale dwarsdoorsnede van 1,5 mm

per draad. De verlengkabels moeten een goed werkende aarddraad heb- ben en worden aangesloten op een stroomaansluiting die volgens de voor- schriften is geaard.

• Gebruik buiten alleen hiervoor speciaal goedgekeurde verlengsnoeren.

• Laat het apparaat niet buiten staan.

• Vermijd tijdens het gebruik van het ap- paraat lichamelijk contact met geaarde objecten zoals bijvoorbeeld metalen buizen, CV-radiatoren, fornuizen en koelkasten.

• Gebruik het apparaat niet in de regen of in een vochtige omgeving.

• Dompel het apparaat of het motorhuis nooit onder in een vloeistof.

• Controleer het apparaat voor het gebruik.

• Gebruik het apparaat niet meer wan- neer defecten worden vastgesteld.

• Laat reparaties alleen uitvoeren door een vakman.

• Open het apparaat nooit zelf.

• Controleer voor elk gebruik het licht- netsnoer en de stekker.

• Trek de stekker uit de wandcontact- doos tijdens werkonderbrekingen, wanneer het apparaat niet wordt gebruikt en voor alle werkzaamheden aan het apparaat (zoals het vervangen van toebehoren, onderhoud, reiniging en instellingen).

• Niet over de kabel rijden en de kabel niet vastklemmen of eraan trekken.

2.2 Voor ingebruikname van het

• Een slijpmachine dient voldoende en doelmatig te zijn verlicht. Bij toepassing van TLverlichting moet rekening wor- den gehouden met het zogenaamde stroboscopisch effect. Hierdoor kan een draaiende steen schijnbaar stilstaan. Een oplossing is het gebruik van dubbele armaturen waarbij een faseverschuiving van de beide TL-buizen is bewerkstelligd. Controleer het volgende:

• Komt de aansluitspanning van de motor en de eventuele motorbeveiliging met de netspanning overeen (machines voor een netspanning van 230V kunnen zonder problemen op een netspanning van 220V aangesloten worden);NL - Originele gebruiksaanwijzing 8

• Zijn het netsnoer en de netstekker in goede staat; stevig, zonder rafels of beschadigingen.

2.3 Tijdens het gebruik van het

apparaat Bij het in gebruiknemen van de machine:

• Gebruik het apparaat nooit zonder de met het apparaat meegeleverde PRCD (Portable Residual Current Device, mo- biele aardlek schakelaar).

• Zorg dat elektrische onderdelen niet met water of met de mensen die er omheen werken in aanraking komen.

• Als de elektriciteitskabel is beschadigd, moet deze worden vervangen door een speciale elektriciteitskabel. Deze kan worden verkregen via de fabrikant of een erkend service centrum. De elektriciteitskabel mag alleen worden vervangen door de fabrikant, een er- kend service centrum of gelijkwaardig gekwalificeerd personeel. Controleer het volgende:

• Komt de aansluitspanning van de mo- tor met de netspanning overeen.

• Word een geaarde netaansluiting gebruikt.

• Zijn het netsnoer en de netstekker in goede staat: stevig, zonder rafels of beschadigingen.

• Vermijd het gebruik van onnodig lange verlengkabels. Toegestaan zijn geaar- de verlengkabels.

• Een slijpsteen is een kwetsbaar stuk gereedschap. De steen kan beslist niet tegen stoten. Slijp steeds aan de voor- zijde van de slijpsteen en nóóit aan de zijkant van de steen. Monteer nooit een gebarsten slijpsteen. Vervang deze onmiddellijk, door de grote omwente- lingssnelheid kan de steen uit elkaar springen en ongelukken veroorzaken.

• Draag tijdens het slijpen altijd een veiligheidsbril.

• Slijp nooit zonder beschermkap om de steen

• Zet de beschermkap en de leunspaan altijd goed afgesteld, stevig vast.

• Nooit meer dan 1-1.5 mm speling tussen leunspaan en slijpsteen.

• Gebruik de steen alleen voor het werk waarvoor hij is gemaakt, bijvoorbeeld slijpen van gereedschap. Dus niet voor zwaar konstruktiewerk. Gebruik alleen slijpstenen die de volgende aanduidingen hebben:

• Gegevens over de fabrikant.

• Toelaatbaar toerental.

• Het asgat van slijpstenen nooit na- derhand opboren naar een grotere diameter.

• De maximale omwentelingssnelheid van de slijpsteen mag de snelheid ver- meld op de steen niet overschrijden.

• Geen beschadigde of vervormde slijp- stenen gebruiken.

• Om veilig te slijpen moet men de ma- chine vast schroeven op een werkbank.

• De leunspaan moet vervangen worden wanneer de breedte van de leunspaan minder dan 20 mm bedraagt.

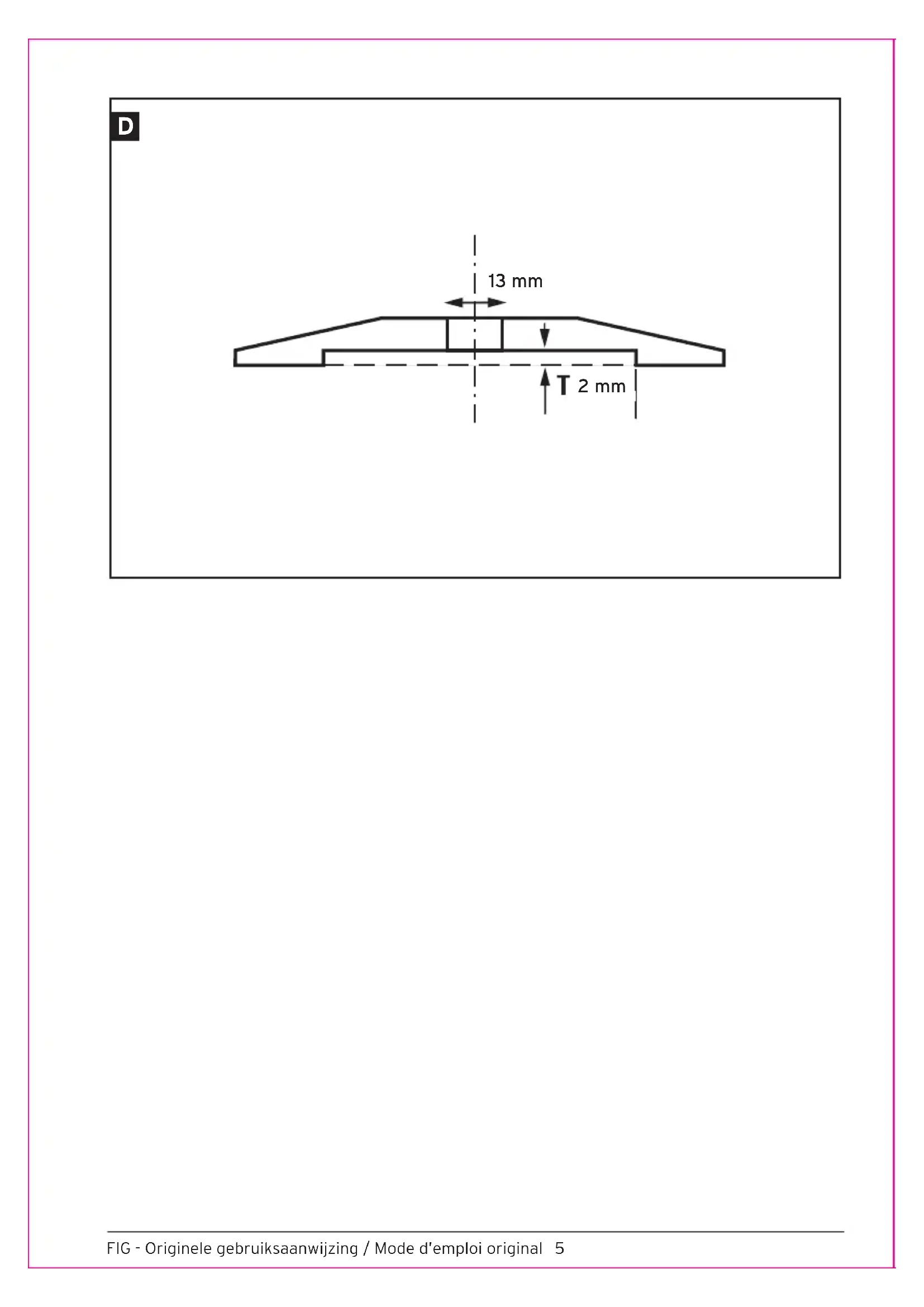

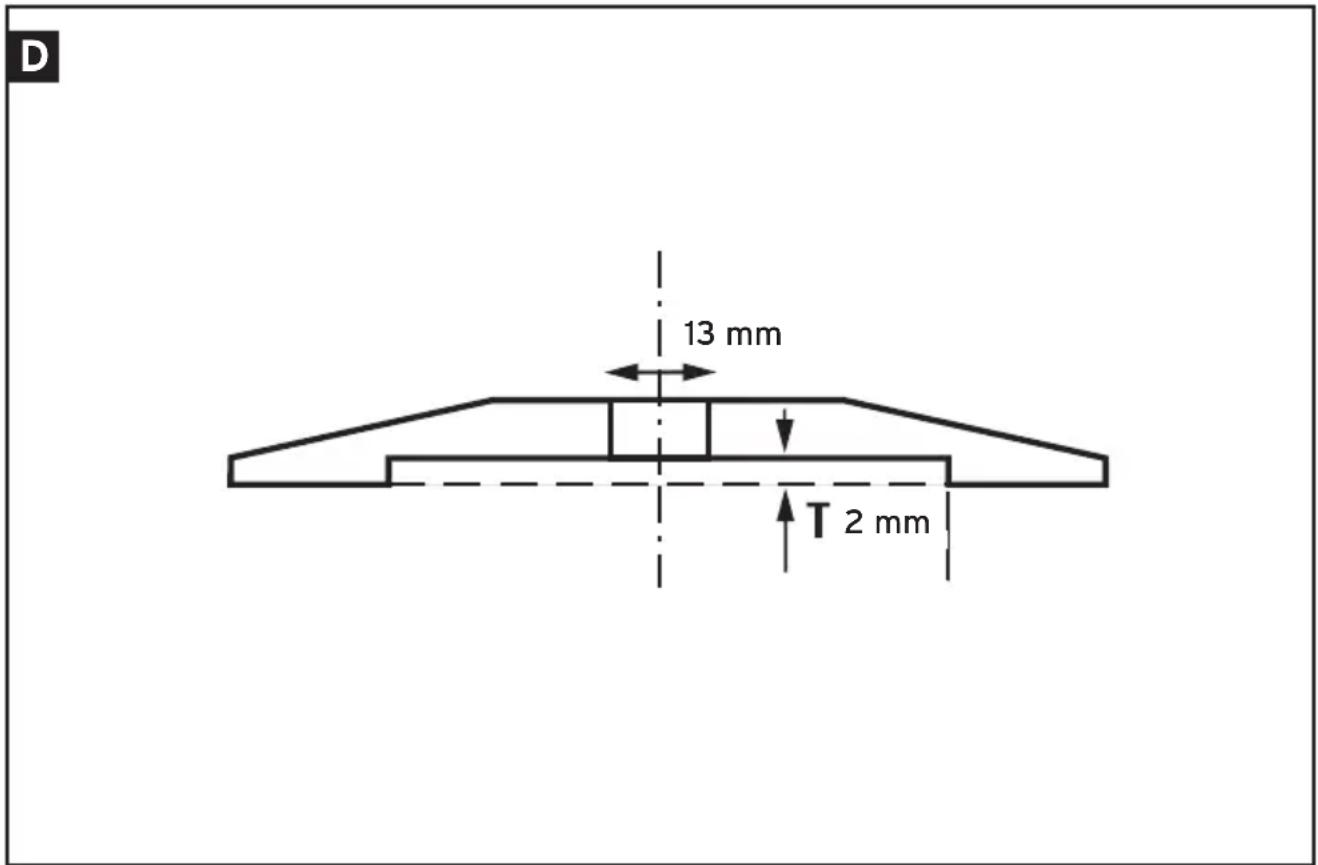

• De aanbevolen waarde van de uitspa- ring van de flens (T) is 2 mm en de doorsnede van het asgat is 13 mm | Fig.

Bij het in bedrijf stellen van de machine

• Controleer of de schakelaar niet in de “AAN” stand staat voordat je de netstekker op de netspanning aansluit.

• Houd het netsnoer altijd uit de buurt van bewegende delen van het gereed- schap. Het apparaat onmiddelijk uitzetten bij

• Rook of stank van verschroeide isolatie.NL - Originele gebruiksaanwijzing 9

2.4 Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Bij vervanging van snoeren of stekkers Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een wand- contactdoos te steken. Bij gebruik van verlengsnoeren Gebruik uitsluitend een goedgekeurd verleng snoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm

. Wanneer het verleng- snoer op een haspel zit, rol het snoer dan helemaal af.

De slijpmachine moet met bouten worden vastgezet op een werkbank. De lengte van deze bouten is afhankelijk van de dikte van de werkbank. Is deze van staal dan is het verstandig om een onderleg- plankje o.i.d. te gebruiken om de slijpma- chine te isoleren van de werkbank en om trillingen te voorkomen. Montage en afstelling van spatglashou- der en spatglas | Fig.

De spatglashouder en spatglas moeten altijd ingesteld/gemonteerd worden met stilstaande slijpsteen en met de netstekker uit het wandcontactdoos.

• Monteer de spatglashouder + ingeklemd spatglas d.m.v. de bijgeleverde schroef

• Stel de hoogte van de spatglashouder in. De ruimte tussen de steen en de spatglashouder moet 1 - 1,5 mm

vervolgens stevig vast.

• Stel het spatglas in zodat je gezicht maximaal beschermd wordt.

• Draag altijd een veiligheidsbril. Leunspaan monteren en instellen | Fig.

De leunspaan moet altijdworden ingesteld met stilstaande slijpsteen en met de netstekker uit het stopkontakt. Zet de leunspaan zo goed mogelijk vast met maximaal 1 - 1,5 mm

tussenruimte tussen leunspaan en slijpsteen. Vervangen van de slijpsteen | Fig.

Benodigd gereedschap:

• Schroevedraaier De slijpsteen altijd vervangen met stilstaande motor en met de netstekker uit de wandcontactdoos.

• Verwijder de beschermkappen met behulp van bovengenoemd gereed- schap. Op de rechter as zit een rechtse schroefdraad. Op de linker as zit een linkse schroefdraad. Houd hiermee rekening als je de stenen vervangt.

• Neem de steeksleutel en draai de moer los. Neem de oude steen eraf. Maak de klemschijven schoon. Plaats één klem- schijf

weer op de as met de holle kant naar de slijpsteen. Schuif de nieuwe steen op de as. Plaats de tweede klemschijf op de as, ook met de holle kant naar de slijpsteen gericht. Draai nu de moer op de as. Niet te vast! Nu de beschermkap monteren en de leunspaan weer afstellen. De motor even laten draaien zonder te slijpen.NL - Originele gebruiksaanwijzing 10

Keuze van de slijpsteen Grove slijpstenen verwijderen over het algemeen het meeste materiaal en fijne slijpstenen worden gebruikt voor de afwerking. Als het oppervlak oneffen is, begin je met een grove slijpsteen en slijpt totdat het vlak is. Vervolgens gebruik je een fijne slijpsteen om de krassen die de eerste slijpsteen heeft achtergelaten te verwijderen en om het werkstuk af te werken. Het slijpen De slijpmachine is voorzien van een droge en een natte slijpsteen. In principe is de droge steen voor grofslijpen en de natte steen voor fijnslijpen waarbij een lichte druk van het werkstuk tegen de slijpsteen toereikend is. Deze slijpmachi- ne werd hoofdzakelijk ontwikkeld voor het bewerken en slijpen van messen, scharen, beitels enz., oftewel voor gereedschap met een snijkant. Om met de machine optimale resultaten te verkrijgen moet het waterreservoir met gewoon water worden gevuld. Ga de steen niet “dichtsmeren” door bijvoorbeeld hout, lood of een ander zacht metaal tegen de slijpsteen te houden. Duw het te slijpen werkstuk niet te hard tegen de steen, om het maken van groeven te voorkomen. Koel de te slijpen werkstukken af met water. Houtbeitels e.d. mogen beslist niet “blauw” worden geslepen. Zorg ervoor dat het te slijpen voorwerp tijdens het slijpen niet uit de hand glipt en tussen leunspaan en steen klem komt te zitten. Hierdoor kan namelijk de steen barsten, de motor vastlopen en terugslag van het werkstuk ontstaan waardoor verwon- dingsgevaar ontstaat. Wanneer je de machine 30 minuten hebt gebruikt, moet de machine uitgeschakeld worden. Laat de machine afkoelen tot kamertemperatuur. Inbedrijfstelling

• Controleer of de netschakelaar in de “UIT”- stand staat voordat je de netstekker op het lichtnet aansluit.

• Druk de netschakelaar in de “AAN”- stand om de werkbankslijpmachine in werking te stellen

• Houd het netsnoer altijd uit de buurt van bewegende delen.

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaamhe- den aan het mechaniek worden uitge- voerd. De machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draag je bij aan een hoge levensduur van je machine. Storingen In het geval de machine niet naar behoren functioneert, geven wij onder- staand een aantal mogelijke oorzaken en de bijbehorende oplossingen:

• De elektromotor wordt heet

• De motor wordt overbelast.

• Neem contact op met het serviceadres.

• Ingeschakelde machine werkt niet

• Onderbreking in de netaansluiting.

• Netaansluiting kontroleren op breuk.

• Beschadiging van de schakelaar.

• Neem contact op met het serviceadres.NL - Originele gebruiksaanwijzing 11 Laat reparaties altijd uitvoeren door een erkend installateur of reparatiebedrijf. Reinigen Reinig de machine-behuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeep- water. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. Smeren De machine heeft geen extra smering nodig. Aan het eind van de levens- duur moet je de machine inleveren bij een inzamelpunt. De machine mag niet bij het huisvuil worden weggegooid.

Tolerantie 62,6 dB(A) K= 3 dB(A) Trillingsemissie- waarde Tolerantie < 2,5 m/s

Elektrische veiligheidsklasse Klasse I Afmeting slijpsteen Ø 150 x 20 (12,7) mm Afmeting slijpsteen nat Ø 200 x 40 (20) mmNL - Originele gebruiksaanwijzing 12

Dit product is zorgvuldig geïnspecteerd voor het de fabriek verliet en wij garande- ren gedurende 3 jaar vanaf de datum van aankoop dat ieder defect, dat te wijten is aan materiaal- of fabricagefouten, gratis zal worden hersteld. Schade veroorzaakt door normale slijtage, overbelasting of onachtzaam gebruik is van deze garantie uitgesloten. Om voor garantie in aanmer- king te komen dien je jouw kassabon te bewaren. De leverancier behoudt zich het recht om iedere verantwoordelijkheid af te wijzen wanneer door derden repara- ties zijn verricht. In geen geval kan aanspraak gemaakt worden op schade- vergoeding bij schade aan het werkstuk of verwonding van de gereedschapge- bruiker. Milieu Om transportbeschadiging te voorko- men, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen.

Intergamma B.V., verklaart hiermee dat het hierna vermelde product voldoet aan de onderstaande richtlijnen: Product: Werkbankslijpmachine WBS-N250 2006/42/EG machinerichtlijn 2014/30/EU EMC- richtlijn 2011/65/EU RoHS en in overeenstemming is met de normen: EN 62841-1:2015 EN 62841-3-4:2016 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 Leusden, januari 2020 F.P. Jelier GAMMA Postbus 100 3830 AC Leusden Nederland www.gamma.nl / .beF – Mode d’emploi original 13
