| Type de produit | Scie circulaire |
| Marque | Gamma |
| Modèle | CZ-1600W |
| Alimentation | 230 V ~ 50 Hz |
| Puissance | 1600 W |
| Classe de sécurité | II (double isolation) |
| Diamètre de lame | 185 mm |
| Alésage de lame | 16 mm |
| Profondeur de coupe à 0° | 65 mm |
| Profondeur de coupe à 45° | 45 mm |
| Angle d'inclinaison | 0° à 45° |
| Régime à vide | 5800 tr/min |
| Poids | 4,26 kg |
| Niveau de pression acoustique | 92,3 dB(A) |
| Niveau de puissance acoustique | 103,3 dB(A) |
| Émission vibratoire (poignée avant) | 3,25 m/s² |
| Capacité d'aspiration des poussières | Raccord pour aspirateur |
| Guide parallèle | Inclus |
| Changement de lame | Sans outil, avec blocage d'axe |
| Dispositifs de sécurité | Capot de protection basculant, interrupteur de sécurité |
| Entretien | Nettoyage régulier, remplacement balais par professionnel |
| Garantie | 3 ans |
| Usage | Domestique (bricolage) |
FOIRE AUX QUESTIONS - CZ-1600W Gamma
Questions des utilisateurs sur CZ-1600W Gamma
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice CZ-1600W - Gamma et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CZ-1600W de la marque Gamma.
MODE D'EMPLOI CZ-1600W Gamma
F - Mode d'emploi original
2.1 Sécurité en général 21
2.2 Consignes de sécurité importantes pour les scies circulaires 24
2.3 Rebond 25
3. MONTAGE 25
3.1 Montage du guide parallèle 25
3.2 Changement de lame 25
3.3 Aspiration des poussières 26
4. UTILISATION 26
4.1 Mise en marche - à l'arrêt 27
4.2 Réglage de la profondeur 27
4.3 Réglage de l'angle d'inclinaison 27
4.4 Utilisation des repères de ligne de coupe 27
5. ENTRETIEN 27
6. RÉSOLUTION DES PROBLÈMES 28
7. CARACTÉRISTIQUES TECHNIQUES 28
8. GARANTIE 30
9. DÉCLARATION DE CONFORMITÉ CE 30


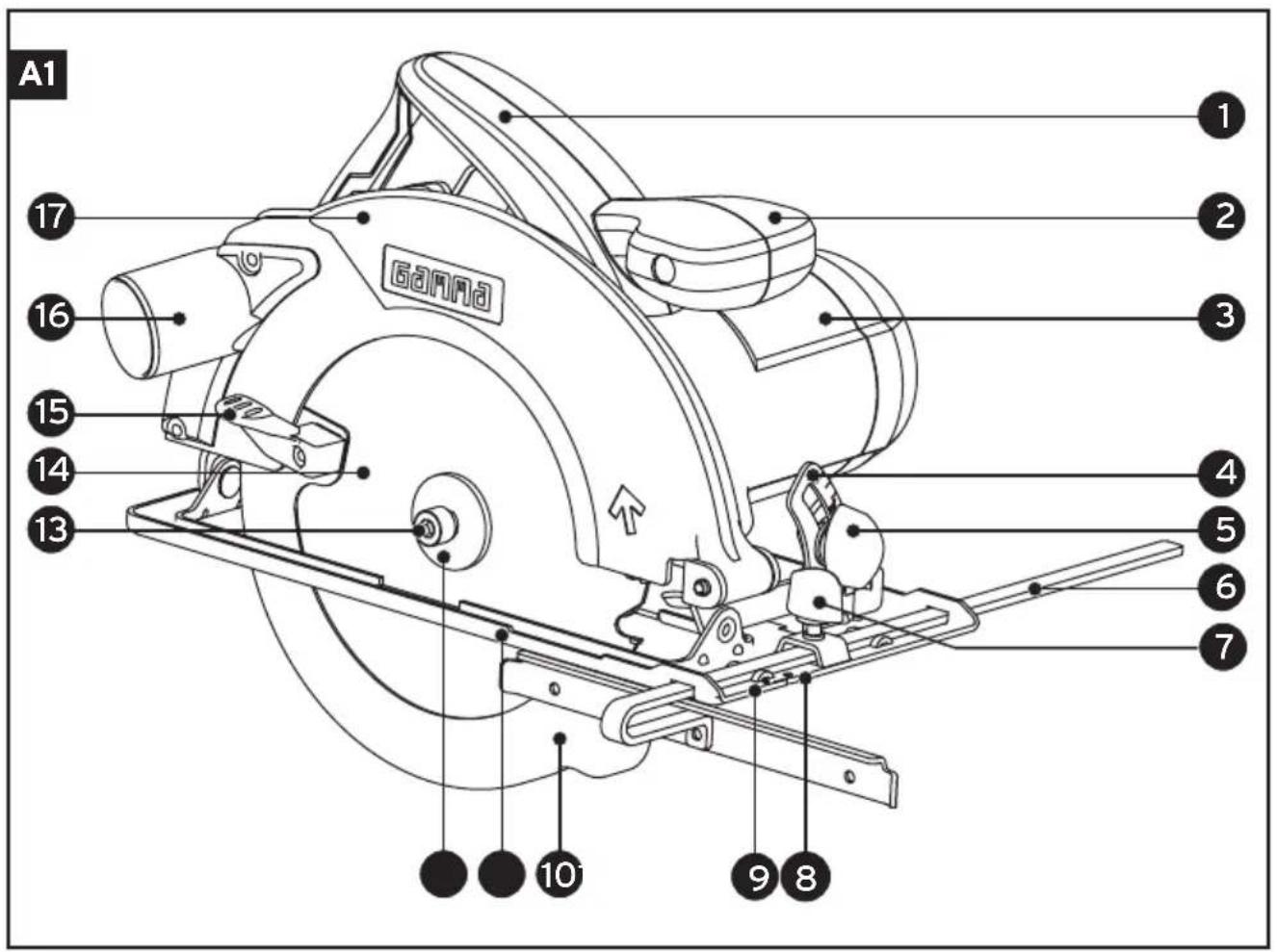

A1 17 16 15 14 13 Gannad 1 2 3 4 5 6 7 9 8 10


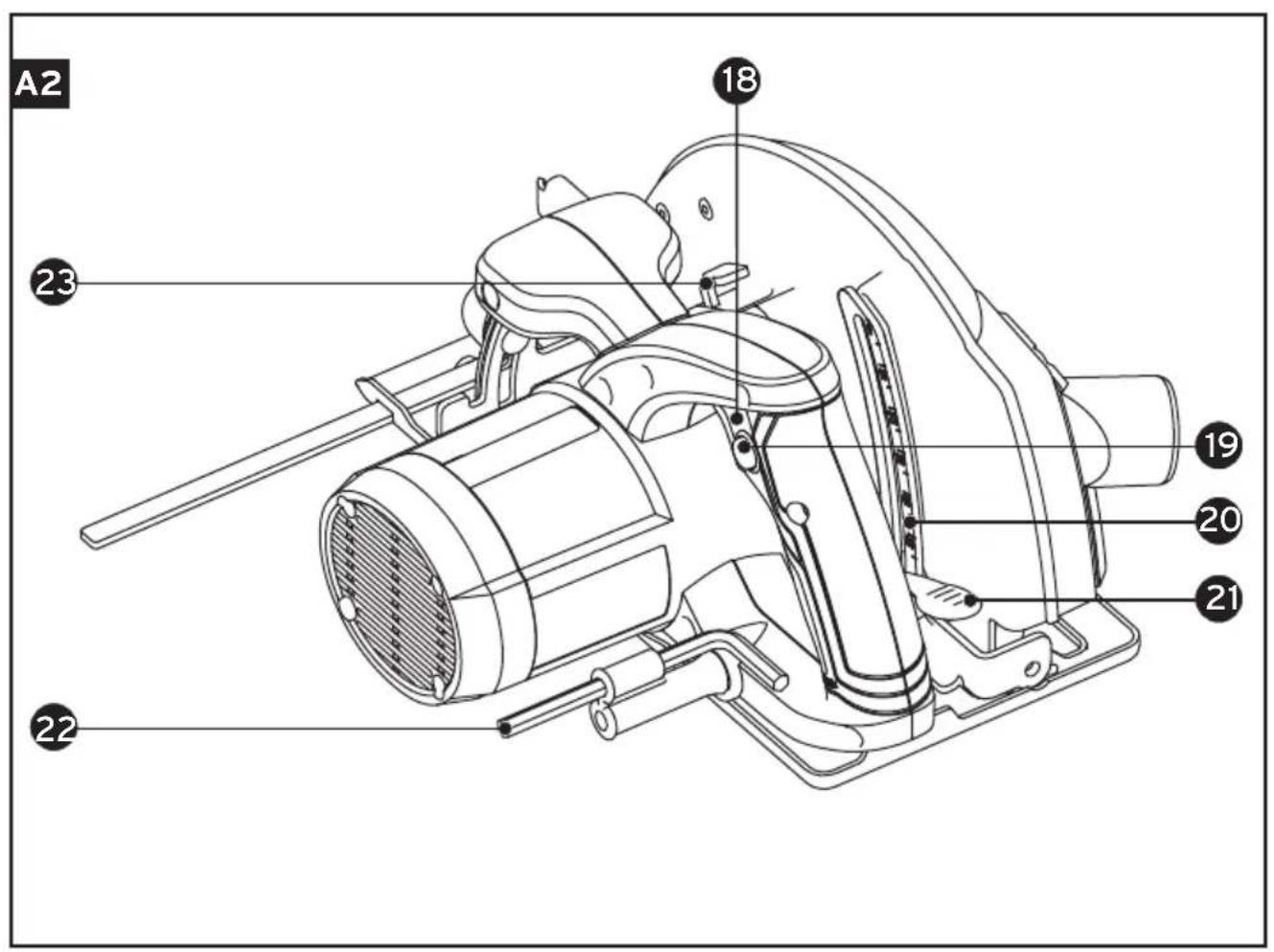

A2 18 23 19 20 21 22NL
Onderdelen
- Poignée
- Poignée avant
- Carter moteur
- Échelle de graduation pour coupe en biais
- Vis de réglage d'inclinaison
- Guide parallèle
- Vis de réglage du guide parallèle
- Repère pour ligne 45°
- Repère pour ligne 0°
- Capot de protection basculant
- Semelle
- Bride et rondelle
- Vis de serrage
- Lame
- Levier pour capot de protection basculant
- Raccord pour aspirateur
- Capot de protection
- Interrupteur marche/arrêt
- Bouton de déverrouillage interrupteur
- Échelle de graduation de profondeur de coupe
- Levier de réglage de profondeur de coupe
- Clé hexagonale
- Bouton de déverrouillage axe


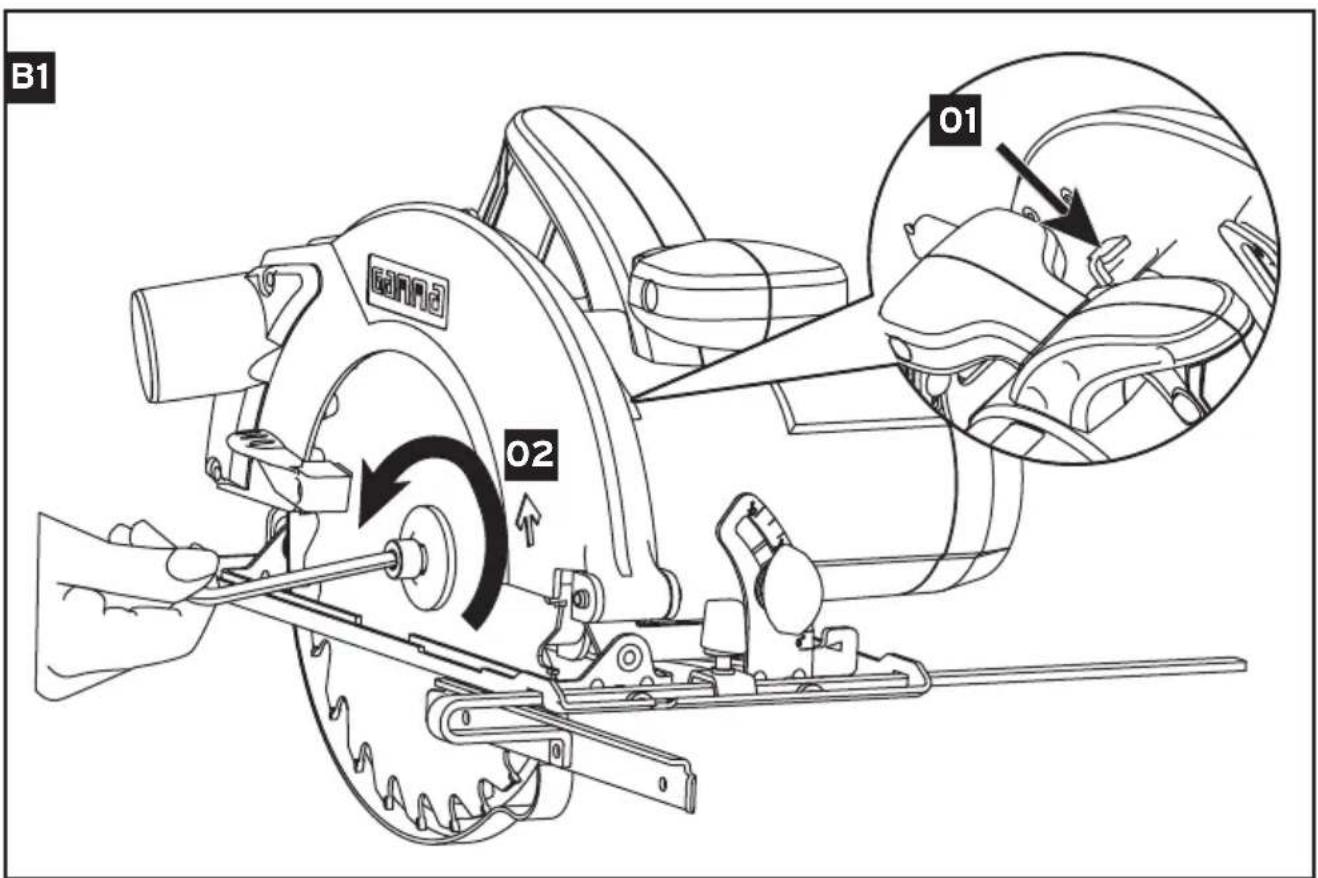

B1 O1 O2
4.3 Instellen van de verstekhoek (fig. D1 D2)

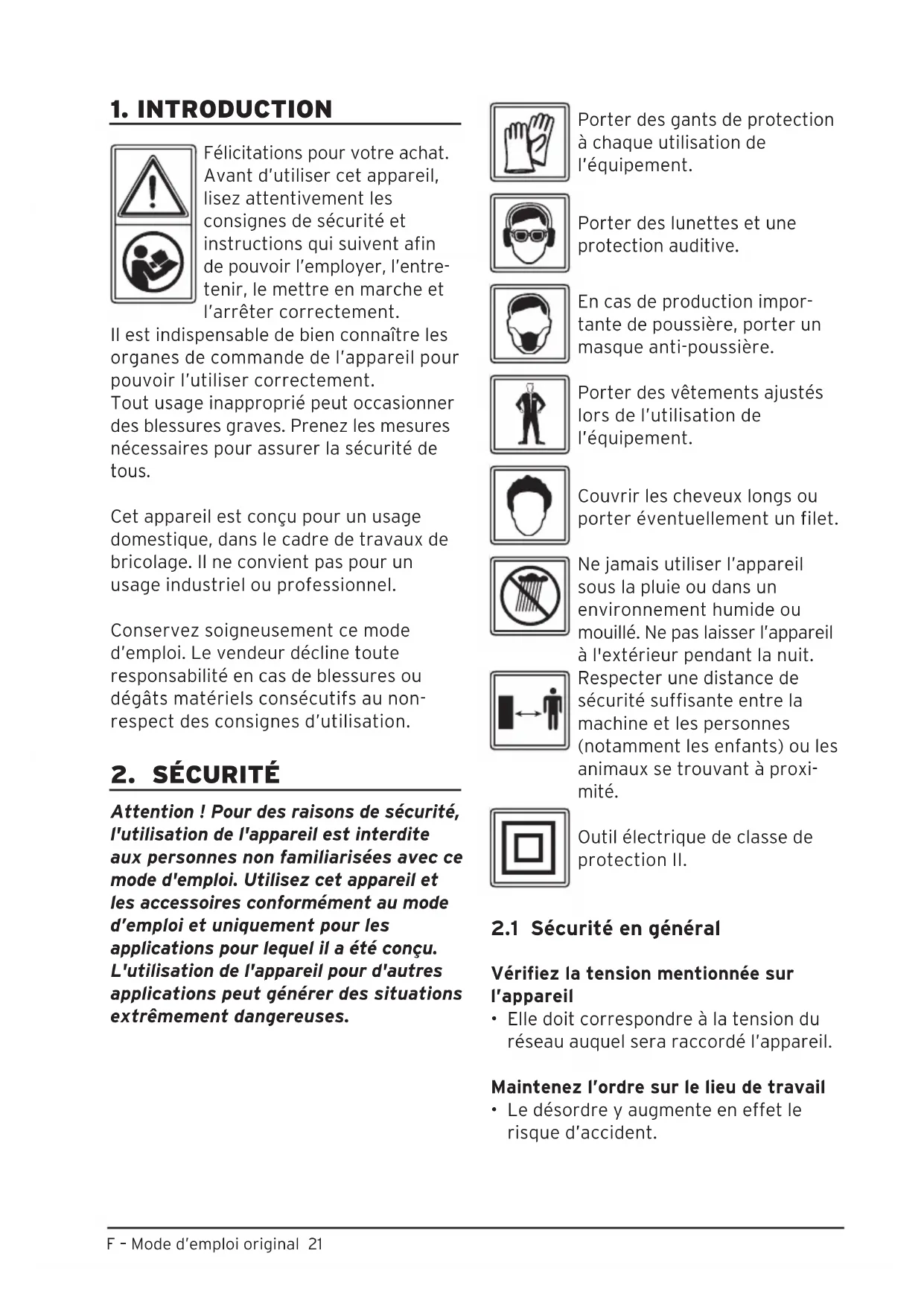

Félicitations pour votre achat. Avant d'utiliser cet appareil, lisez attentivement les consignes de sécurité et instructions qui suivent afin de pouvoir l'employer, l'entre- tenir, le mettre en marche et l'arrêter correctement.
Il est indispensable de bien connaître les organes de commande de l'appareil pour pouvoir l'utiliser correctement.
Tout usage inapproprié peut occasionner des blessures graves. Prenez les mesures nécessaires pour assurer la sécurité de tous.
Cet appareil est conçu pour un usage domestique, dans le cadre de travaux de bricolage. Il ne convient pas pour un usage industriel ou professionnel.
Conservez soigneusement ce mode d'emploi. Le vendeur décline toute responsabilité en cas de blessures ou dégâts matériels consécutifs au non-respect des consignes d'utilisation.
2. SÉCURITÉ
Attention ! Pour des raisons de sécurité, l'utilisation de l'appareil est interdite aux personnes non familiarisées avec ce mode d'emploi. Utilisez cet appareil et les accessoires conformément au mode d'emploi et uniquement pour les applications pour lequel il a été conçu. L'utilisation de l'appareil pour d'autres applications peut générer des situations extrêmement dangereuses.
Porter des gants de protection à chaque utilisation de l'équipement.
Porter des lunettes et une protection auditive.
En cas de production importante de poussière, porter un masque anti-poussière.
Porter des vêtements ajustés lors de l'utilisation de l'équipement.
Couvrir les cheveux longs ou porter éventuellement un filet.
Ne jamais utiliser l'appareil sous la pluie ou dans un environnement humide ou mouillé. Ne pas laisser l'appareil à l'extérieur pendant la nuit.
Respecter une distance de sécurité suffisante entre la machine et les personnes (notamment les enfants) ou les animaux se trouvant à proximité.
Outil électrique de classe de protection II.
2.1 Sécurité en général
Vérifiez la tension mentionnée sur l'appareil
- Elle doit correspondre à la tension du réseau auquel sera raccordé l'appareil.
Maintenez l'ordre sur le lieu de travail
- Le désordre y augmente en effet le risque d'accident.
Tenez compte de l'environnement
• N'exposez pas l'appareil à la pluie.
- N'utilisez jamais l'appareil dans un environnement humide ou mouillé.
- Veillez à assurer un éclairage adéquat.
- N'utilisez pas l'appareil à proximité de liquides ou de gaz inflammables.
- Éloignez les personnes et les matériaux inflammables lorsque vous sciez du métal. Il y a un risque d'étincelles.
Évitez les risques d'électrocution
- Pendant l'utilisation de l'appareil, évitez de toucher des objets mis à la terre comme des tuyaux métalliques, des radiateurs de chauffage central, des cuisinières et des réfrigérateurs.
- Ne touchez jamais un câble d'alimentation ou une rallonge endommagés. Retirez la fiche de la prise de courant.
- Les appareils électriques utilisés à l'extérieur doivent être protégés par un disjoncteur différentiel de maximum 30 mA.
- Faites toujours passer le cordon d'alimentation à l'arrière de l'appareil.
Éloignez les enfants
- Ne laissez pas d'autres personnes manipuler l'appareil ou le cordon; éloignez-les de la zone de travail.
- L'utilisation de cet appareil est interdite aux enfants de moins de 16 ans et aux personnes souffrant d'un handicap physique ou mental, ne permettant pas d'utiliser l'appareil correctement, comme décrit dans le mode d'emploi.
Rangez l'appareil en lieu sûr
- En cas d'inutilisation, rangez l'appareil dans un lieu clos et sec, hors de portée des enfants.
- Ne laissez pas l'appareil dans un endroit où la température peut dépasser 50 °C (par exemple, dans un véhicule exposé au soleil).
Interruption du travail
- Avant de ranger l'appareil, coupez le moteur et attendez que les parties mobiles se soient arrêtées.
Ne pas surcharger l'appareil
- Cet appareil sera plus sûr et efficace dans la plage de puissance spécifiée.
- Ne sciez jamais à une profondeur supérieure à la capacité de l'appareil.
Utilisez les accessoires adéquats
- Ne fixez pas à cet appareil des accessoires qui lui imposent une trop forte contrainte.
- N'utilisez l'appareil que pour les applications prévues.
Portez des tenues de travail adéquates
- Attachez vos cheveux s'ils sont longs et ne portez pas de vêtements amples ou de bijoux : ils pourraient être happés par les éléments mobiles de l'appareil.
- Portez un masque anti-poussière si vos activités dégagent des poussières.
- Portez des chaussures de sécurité si nécessaire.
- Lors du travail en plein air, il est recommandé de porter des gants de travail en caoutchouc ainsi que des chaussures à semelles profilées.
Utilisez correctement le câble d'alimentation
- Ne portez jamais l'appareil par le cordon.
- Ne tirez pas sur le cordon pour enlever la fiche de la prise.
- Protégez le cordon de la chaleur, de l'huile et des bords coupants.
- Gardez toujours le cordon éloigné des parties mobiles de l'appareil.
- Si le cordon est endommagé, il doit être remplacé par un centre de service agréé pour éviter tout danger à l'utilisation.
Fixez solidement la pièce à travailler
- Utilisez des serre-joints ou un étau pour fixer la pièce à travailler; cette procédure est plus sûre qu'une immobilisation à la main. Elle vous laisse en outre les deux mains libres pour travailler.
Adoptez une attitude propice à votre sécurité
- Évitez toute posture anormale et assurez votre équilibre.
Entretenez l'appareil avec soin
- Maintenez la propreté de l'appareil, pour un travail sûr et efficace.
- Évitez les dommages susceptibles d'être occasionnés par des vis, clous ou autres objets présents dans la pièce à travailler.
- Suivez les consignes d'entretien ainsi que les conseils relatifs au changement d'accessoires.
- Vérifiez régulièrement la fiche et le câble d'alimentation.
- Si le cordon est endommagé, il doit être remplacé par un centre de service agréé pour éviter tout danger à l'utilisation.
- Vérifiez régulièrement la rallonge et remplacez-la si elle est endommagée.
- Maintenez la poignée sèche et exempte d'huile et de graisse.
Retirez la fiche de la prise
- Lorsque l'appareil n'est pas utilisé.
• Durant son entretien. - Lors du changement d'accessoires.
- En cas de détérioration du câble d'alimentation ou de la rallonge. Ne manipulez jamais un câble d'alimentation endommagé !
- En cas de problème électrique ou mécanique.
Évitez les mises en marche accidentelles
- Ne portez jamais un appareil branché au secteur en gardant le doigt sur le commutateur.
- Vérifiez si le commutateur est bien en position d'arrêt avant de brancher l'appareil au secteur.
- N'utilisez jamais la fiche pour allumer et éteindre l'appareil. En cas de coupure de courant, n'oubliez pas de mettre l'interrupteur en position arrêt.
En cas d'utilisation d'une rallonge
- Utilisez des rallonges sécurisées et totalement déroulées, d'une section minimale de 1 mm ^2 par conducteur.
- N'utilisez en extérieur que des rallonges spécifiquement agréées.
Restez toujours vigilant
- Gardez toujours les yeux sur votre travail.
- Travaillez avec bon sens.
- N'utilisez pas l'appareil si vous n'êtes pas concentré.
Vérifiez si l'appareil n'est pas endommagé
- Avant d'utiliser l'appareil, vérifiez toujours si ses éléments mobiles fonctionnent bien et si aucune pièce n'est défectueuse.
- Tous les éléments de l'appareil doivent être montés correctement pour garantir son bon fonctionnement.
- Les éléments endommagés ou défectueux doivent être réparés ou remplacés par un technicien agréé.
- N'utilisez jamais l'appareil lorsque le câble d'alimentation est endommagé.
- N'utilisez jamais l'appareil si le commutateur marche-arrêt ne fonctionne pas correctement.
Très important!
- Utilisez cet appareil et les accessoires conformément à ces consignes de sécurité et uniquement pour les applications prévues, compte tenu des conditions de travail et de la nature de la tâche.
- L'utilisation de l'appareil pour d'autres applications, dont il est probable qu'il
ne pourra pas les effectuer, peut générer des situations extrêmement dangereuses.
- Vérifiez toujours si le régime maximal autorisé pour les accessoires achetés correspond à celui de l'appareil.
- Après avoir éteint l'appareil, ne jamais arrêter un accessoire en y appuyant un objet.
- Suivez toujours les instructions du fabricant concerné lors du montage / de l'utilisation d'accessoires.
- Vérifiez si la pièce à travailler est bien soutenue.
- Arrêtez immédiatement l'appareil s'il commence à vibrer anormalement et vérifiez-le afin d'en déterminer la cause.
- Ne sciez pas dans des éléments où pourraient se trouver des conduites d'eau, de gaz ou d'électricité.
- Utilisez un détecteur approprié pour identifier la présence de conduites ou demandez conseil à la compagnie de distribution. Le gaz présente un réel risque d'explosion, l'eau peut causer des courts-circuits et le sciage de conduites électriques peut occasionner courts-circuits et coupures de courant.
- La poussière produite par le sciage du bois ou du métal peut être nocive pour la santé, inflammable ou explosive. Conservez votre environnement de travail propre : les mélanges de matériaux peuvent être particulièrement dangereux.
- Ne sciez jamais dans des matériaux qui contiennent de l'amiante.
- Lorsque vous sciez dans du béton cellulaire ou du placoplâtre, respectez les dispositions légales et les instructions du fournisseur du produit.
Ne confiez les réparations qu'à un technicien qualifié.
- Cet appareil est conforme aux normes de sécurité en vigueur.
- Afin d'éviter tout accident, les répara-tions doivent être effectuées exclusivement par du personnel qualifié et avec des pièces d'origine.
2.2 Consignes de sécurité importantes pour les scies circulaires
• Vérifiez si la lame est bien protégée.
- Ne bloquez jamais le capot de protection basculant.
- Remettez toujours un capot bloqué en place avant d'utiliser l'appareil.
- Après une chute éventuelle de l'appareil, vérifiez si le capot basculant n'est pas déformé.
- N'ouvrez le capot basculant que pour les coupes en plongée ou de biais. Ce faisant, prenez garde à vos doigts.
- Remplacez les tendeurs défectueux avant de réutiliser l'appareil.
- N'utilisez pas de lames en acier HSS. Elles se brisent facilement.
- N'utilisez pas de lames voilées, déformées ou endommagées.
- N'utilisez pas de lames non conformes aux spécifications de ce manuel.
- Ne commencez jamais à scier avant que la scie n'ait atteint son plein régime.
- Ne tentez jamais de scier des pièces trop petites.
- Maniez toujours l'outil à deux mains.
- Ne passez pas les mains sous la pièce à couper.
- Durant le sciage, le capot basculant ne protège pas le dessous de la lame.
- Montez toujours la lame avec tous les accessoires standards présents sur l'appareil.
- Ne travaillez pas en tenant l'outil au-dessus de la tête : vous ne disposez pas d'un contrôle suffisant.
- Cet appareil n'est pas conçu pour montage sur un établi ou tout autre usage stationnaire.
- Ne montez jamais de disques à meuler sur une scie circulaire.
- Pendant que vous sciez, ne mettez pas les mains dans les copeaux. Vous risquez de vous blesser.
2.3 Rebond
- Le rebond est un recul brutal de l'appareil suite au serrage ou au blocage de la lame, ou en raison d'une lame mal montée.
- Le serrage se produit lorsque la lame est de travers dans le trait de scie ou lorsqu'on tente de forcer la lame dans le trait.
- Dans de tels cas, la puissance du moteur pousse l'appareil vers le haut, hors de la pièce à scier, en direction de l'utilisateur.
Respectez les mesures de sécurité ci-dessous afin d'éviter les conséquences d'un rebond :
- Tenez toujours solidement l'appareil à deux mains.
- Tenez-vous toujours sur le côté et non en ligne par rapport à la scie.
- En cas de blocage de la lame, coupez l'appareil et attendez son arrêt complet. N'essayez pas de dégager l'appareil tant que la lame tourne encore ou que le moteur est encore en marche.
- Si l'appareil se trouve encore dans la pièce à scier et qu'il doit être redémarré, vérifiez si les dents de la lame ne sont pas bloquées.
- Soutenez les grandes pièces afin d'éviter qu'elles ne s'affaisent aux extrémités ou à la ligne de coupe.
- N'utilisez pas de lames voilées ou endommagées.
- Vérifiez l'absence de corps étrangers dans la pièce à scier : la scie risque de se coincer.
- Lorsque vous sciez dans le sens du fil du bois, utilisez le guide parallèle ou tout autre type de guide. Ceci pour éviter que la lame ne soit coincée.
- Vérifiez les réglages de profondeur et d'inclinaison de coupe avant de commencer à scier.
- La modification des réglages pendant que vous sciez peut provoquer un rebond.
- Lorsque vous effectuez une coupe « en plongée », vérifiez l'absence d'obstacles ou d'objets derrière l'objet à scier.
3. MONTAGE
3.1 Montage du guide parallèle (fig. 1)
- Desserrez la vis de réglage 7.
- Introduisez le guide parallèle 6 dans l'ouverture de la semelle 11.
- Réglez le guide parallèle 6 à la position voulue par rapport au bord de la pièce.
- Resserrez la vis de réglage 7.
- Attention: de légers écarts de mesure peuvent survenir en raison des fluctuations de température, du jeu au niveau des assemblages et de la position de la lame de scie. Pour des coupes de précision, nous recommandons la méthode ci-dessous.
- Pour des coupes parfaitement droites lorsque le guide parallèle 6 n'est pas assez long ou pour des coupes sur une grande longueur, utilisez une règle comme guide, que vous fixerez sur la pièce à scier à l'aide de serre-joints (non fournis). Fixez fermement la règle et faites glisser la semelle de la scie 11 le long de celle-ci.

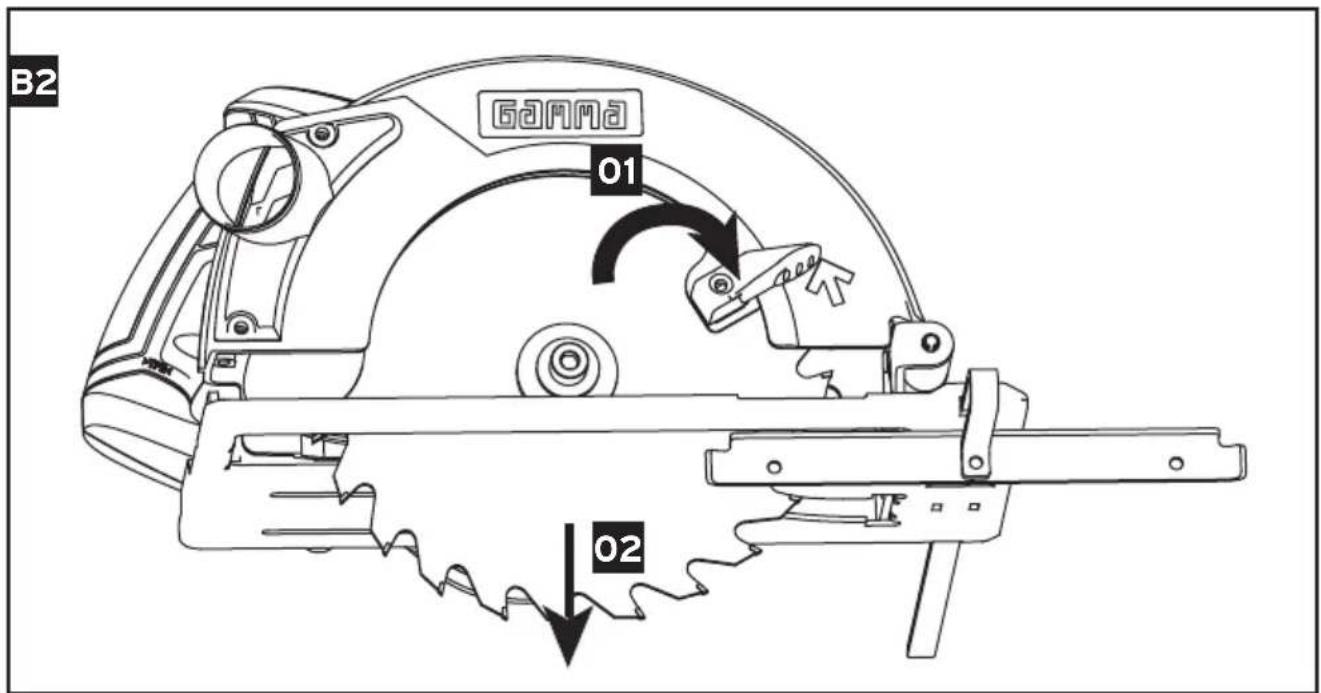

3.2 Changement de lame (fig. B1 B2 B3)
- Retirez la fiche de la prise de courant.
- Portez des gants de travail pour éviter les blessures.
- Lame de scie : axe 16 mm, diamètre 185 mm, épaisseur max. dents 2,8 mm.
- N'utilisez pas de lames dont l'épaisseur est telle que la bride 12 ne peut plus être fixée sur l'axe moteur.
- Actionnez le blocage de l'axe 23 et gardez-le enfoncé. L'axe moteur est à présent bloqué.
- À l'aide de la clé hexagonale 22, desserrez la vis de serrage 13 et retirez la rondelle et la bride 12.
- Maintenez le capot de protection basculant 10 en position relevée à l'aide du levier 15.
• Retirez l'ancienne lame 14. -
Nettoyez les pièces de montage.
-
Montez une nouvelle lame sur la scie en orientant les dents dans le sens de rotation. Veillez à ce que la flèche sur le corps de l'appareil indique la même direction que celle ou celles sur la lame. Généralement, le côté imprimé de la lame est visible.
- Remettez le capot de protection 10 en position de repos.
- Placez la rondelle et la bride 12 sur la lame et resserrez la vis de serrage 13.
- Enfoncez de nouveau le blocage de l'axe 23.
- Controlez si la lame de scie est bien fixée.
3.3 Aspiration des poussières (fig. E)
- L'appareil est équipé d'un raccord pour l'aspiration des poussières sur lequel se monte un adaptateur pour flexible d'aspirateur 16. Le cas échéant, utilisez un adaptateur supplémentaire approprié au flexible de votre aspirateur. Respectez les instructions qui accompagnent votre aspirateur ou aspire-tout.
- Vérifiez si votre aspirateur convient pour l'aspiration de poussières fines.
- Si vous utilisez un aspirateur avec interrupteur synchronisé, vérifiez si la puissance maximale que l'on peut y raccorder est supérieure à 1.300 watts.
- Pendant que vous sciez, ne passez jamais les doigts dans l'ouverture d'aspiration des poussières ou de l'adaptateur 16. Des copeaux sont évacués à grande vitesse par l'orifice.
- Placez l'adaptateur sur le raccord pour aspirateur 16. Vissez le raccord pour aspirateur 16 à l'aide des deux vis sur l'appareil.
- Raccordez un tuyau d'aspirateur adéquat directement sur l'adaptateur.
-
Le cas échéant, utilisez un adaptateur supplémentaire si votre aspirateur a d'autres dimensions. Suivez les recommandations données pour votre aspirateur.
-
L'adaptateur ne peut pas être monté s'il n'est pas raccordé à un extracteur de poussière externe. Le risque de blocage du système d'extraction serait trop élevé.
- Ne raccordez pas de sac à poussière directement à l'adaptateur. Le risque de blocage du système d'extraction serait trop élevé.
- Nettoyez régulièrement l'adaptateur et l'orifice du raccord pour aspirateur pour assurer une aspiration optimale.
- La sciure et les copeaux évacués pendant les opérations de sciage peuvent être dangereux pour la santé et présenter des risques d'incendie ou d'explosion. Il importe de porter les équipements de protection individuelle adéquats.
4. UTILISATION
Avant utilisation, effectuez quelques contrôles!
Vérifiez l'état général de l'appareil quant à la sécurité :
• Vérifiez l'absence de défauts visibles.
- Vérifiez si tous les éléments et accessoires sont correctement montés.
Consignes d'utilisation
- Fixez solidement la pièce à travailler. Placez la face qui sera visible vers le bas car la découpe est plus précise au niveau de la face inférieure.
- Tenez l'appareil des deux mains aux deux poignées (fig. F).
- Mettez l'appareil en marche et laissez-le monter à plein régime. Placez ensuite l'appareil sur la pièce. Laissez à l'appareil le temps nécessaire pour scier la pièce.
- Conduisez la scie avec régularité et sans forcer. Le fait d'appuyer trop fort réduit la longévité de la lame et de l'appareil.
- Avant de mettre la machine de côté, assurez-vous que le moteur soit arrêté
et que toutes les parties mobiles soient parfaitement à l'arrêt.
4.1 Mise en marche - à l'arrêt (fig. G)
- Pour mettre l'appareil en marche, appuyez d'abord sur le bouton de déverrouillage 19. Maintenez-le enfoncé puis appuyez sur l'interrupteur marche/arrêt 18.
- Pour arrêter l'appareil, lâchez l'interrupteur marche/arrêt 18.
- Pour des raisons de sécurité, il n'est pas possible de bloquer l'appareil en position marche. L'interrupteur marche/arrêt 18 doit être maintenu enfoncé.
4.2 Réglage de la profondeur de coupe (fig. C)
- La profondeur de coupe est réglable en continu. Le meilleur trait de coupe s'obtient en laissant dépasser la lame d'environ 3 mm du matériau, et en tout cas moins qu'une hauteur de dent complète.
- Poussez le levier de réglage 21 vers le haut. La scie peut à présent être déplacée vers le haut ou le bas par rapport à la semelle 11.
- Réglez la profondeur de coupe adéquate sur la règle graduée 20.
• Rabaissez le levier de réglage 21.
4.3 Réglage de l'angle d'inclinaison (fig. D1 D2)
L'angle d'inclinaison est réglable en continu de 0 à 45°.
- Poussez la vis de réglage 5 vers le haut.
- Réglez l'angle d'inclinaison sur la règle graduée 4.
- Repoussez la vis de réglage 5 vers le bas.
- Lors d'une coupe inclinée, la profondeur est moins importante que celle indiquée sur l'échelle de profondeur 4.
- Le repère 0° 9 donne la position de la lame pour une coupe droite. Le repère
45° 8 donne la position de la lame pour une coupe inclinée à 45°. La largeur de la ligne de coupe correspond à peu près à la largeur de l'encoche.
- Attention : l'échelle pour les coupes de biais 4 peut légèrement varier de la réalité en raison des fluctuations de température et du jeu au niveau des assemblages. Pour les coupes de grande précision, nous recommandons de procéder à un essai.
4.4 Utilisation des repères de ligne de coupe (fig. H1 H2 H3 )
- Le repère de ligne de coupe donne la position de la lame en cas de coupe droite (repère 0°, ⑨) ou inclinée (repère 45°, ⑧).
- Le dessin illustre à quel niveau de la pièce de bois se trouvera la ligne de coupe et quelle partie restera intacte.
- Placez la scie comme illustré pour couper aux dimensions requises. Si la coupe doit être d'une grande précision, nous vous conseillons de procéder à un essai.
Divers accessoires sont disponibles, pour la scie circulaire GAMMA CZ-1600W.
Pour plus d'informations, consultez notre site internet ou rendez-vous en magasin.
5. ENTRETIEN
Entretenez régulièrement l'appareil, en fonction de l'utilisation que vous en faites et des circonstances.
Veillez toujours à d'abord débrancher l'appareil. Retirez la fiche de la prise de courant avant toute opération d'entretien.
Lubrification
- L'appareil n'exige pas de lubrification ni de graissage.
Maintenez la propreté de l'appareil et du cordon
- Utilisez un chiffon humide et des produits d'entretien non agressifs.
- Veillez au bon état du capot de protection basculant. Utilisez de l'air comprimé ou une brosse pour nettoyer les copeaux et la sciure.
- Nettoyez les lames immédiatement après utilisation. Sachez que les restes de colle ou de résine abîment les lames.
- Les lames sans couche de protection seront légèrement graissées avec une huile non acide en guise de protection anticorrosion. Toutefois, enlevez cette huile avant de commencer à travailler car elle risque de tacher le bois.
Veillez à la propreté des orifices de ventilation
- Ne jamais nettoyer les orifices de ventilation en y introduisant des objets pointus ou une brosse métallique. Vous risquez d'endommager l'appareil.
Remplacement des balais charbon
- Une production excessive d'étincelles est généralement l'indice de balais usés.
- Faites remplacer les balais charbon par un technicien qualifié.
6. RÉSOLUTION DES PROBLÈMES
ATTENTION! Risque de blessure!
Les réparations exécutées par des personnes non qualifiées peuvent compromettre la sécurité de l'appareil. Elles vous mettent en danger, vous et votre environnement.
Les pannes sont souvent causées par des défaillances mineures, auxquelles vous pouvez facilement remédier vous-même.
• L'appareil ne fonctionne pas.
- Vérifiez l'alimentation électrique réseau, le cordon, la fiche, la prise de courant et le fusible.
- Défaut électrique ou mécanique
- En cas de défaut électrique ou mécanique, faites réparer l'appareil par un professionnel qualifié.
Si vous ne pouvez pas remédier au problème, prenez contact avec votre fournisseur.
Environnement
Pour éviter les dégâts dus au transport, l'appareil est livré dans un emballage solide. Il est fait, autant que possible, de matériaux recyclables. N'hésitez donc pas à recycler cet emballage.
Déposez les appareils électriques et électroniques hors d'usage aux points de collecte prévus.
7. CARACTÉRISTIQUES TECHNIQUES
Type CZ-1600W
Numéro d'article 598601
Tension 230 V\~50 Hz
Classe sécurité II (double isolation)
Puissance 1600 W
| Fréquence vibratoire poignée (Lors de la coupe du bois) | a_h,W = 2,41 m/s^2 |
| Fréquence vibratoire | a_h,W = |
| poignée avant (Lors de la coupe du bois) | 3,25 m/s ^2 |
Poids 4,26 kg
Diamètre de la lame 185 mm
| Épaisseur max. des dents | 2,4 mm |
Épaisseur max. lame 1,35 mm
| Profondeur de coupe | 65 mm à 0° |
| ou 90° / 45 | |
| mm à 45° |
Alésage 16 mm
Coupes de biais 0 - 45º
Régime (tr/min) 5800/min
| Lpa (pression acous-tique) Tolerance | 92,3 dB(A)K= 3 dB(A) |
| Lwa (puissance acoustique) Tolerance | 103,3 dB(A) K= 3 dB(A) |
| Valeur d'émission | 3,25 m/s ^2 |
| vibratoire | |
| Tolérance | K = 1,5 m/ |
Bruit et vibrations
Le bruit et les vibrations sont mesurés selon les normes EN 62841-1:2015 et EN 62841-2-5:2014.
Pression acoustique / puissance sonore
Une pression sonore
pondérée de : 92,3 dB (A)
Incertitude de mesure: Kpa = 3,0 dB (A)
Une puissance sonore
pondérée : 103,3 dB (A)
Incertitude de mesure: Kwa = 3,0 dB (A)
Munissez-vous de casques anti-bruit!
Valeurs vibratoires
Valeurs vibratoires globales (somme vectorielle tridirectionnelle) déterminées selon EN 62841.
Valeur d'émission
vibratoire a_h= 3,25 m/s ^2
Incertitude K = 1.5 m/s^2
AVERTISSEMENT!
Portez une protection auditive et des vêtements de protection adaptés. La valeur d'intensité vibratoire indiquée est mesurée selon une méthode d'essai normalisée et peut être utilisée pour comparer des appareils entre eux. Cette valeur peut également être utilisée comme évaluation préliminaire de l'exposition.
Attention!
L'émission de vibrations indiquée a été déterminée au moyen d'une méthode de mesure normalisée et permet de comparer cet appareil à d'autres appareils.
L'émission de vibrations indiquée peut également servir à l'estimation préalable du risque encouru. L'émission de vibrations effective durant l'utilisation de l'outil peut différer de l'émission de vibrations indiquée en fonction de l'utilisation de l'appareil. Selon le niveau de risque estimé dans des conditions réalistes, des mesures de protection appropriées doivent être prises pour protéger l'utilisateur.
(Respectez en outre les durées indiquées pour chaque cycle de fonctionnement, comme la durée de fonctionnement résiduel et la marche à vide de l'outil.)
Limitez au maximum la production de bruit et de vibrations!
- Utilisez uniquement des équipements en parfait état.
- Entretenez et nettoyez régulièrement l'appareil.
- TOUJOURS utiliser des accessoires tranchants (tels que ciseaux, forets, fraises et scies)
- Adaptez votre méthode de travail à l'appareil.
- Ne surchargez pas l'appareil.
- Planifiez votre horaire de travail pour répartir toute utilisation d'outils à haute vibration sur plusieurs jours.
- Éteignez l'appareil lorsqu'il n'est pas utilisé.
8. GARANTIE
Ce produit a été vérifié avec le plus grand soin avant de quitter l'usine et bénéficie, pendant 3 ans à compter de la date d'achat, d'une garantie de réparation gratuite en cas de défaillance due à un vice de matériau ou de fabrication. Cette garantie ne couvre pas les dommages provoqués par l'usure normale, la surcharge ou la négligence. Le ticket de caisse tient lieu de garantie. Le vendeur se réserve le droit de décliner toute responsabilité si des tiers ont effectué des réparations. Aucun dommage-intérêt ne pourra être réclamé en cas de dégât matériel ou de blessure de l'utilisateur.
Intergamma B.V., déclare par la présente que le produit mentionné ci-dessous satisfait aux dispositions des directives suivantes :
Produit : CZ-1600W
2006/42/CE directive Machines, 2014/30/UE directive CEM, 2014/35/UE directive Basse tension 2011/65/UE RoHS
et est conforme aux normes :
EN 55014-1:2017 EN 55014-2:2015
EN 62841-1:2015 EN 62841-2-5:2014
EN IEC 61000-3-2:2019 EN 55014-2:2015
Leusden, Juillet 2022
Au nom d'Intergamma, M. Pape
Postbus 100
3830 AC Leusden
Pays-Bas
www.gamma.nl / www.gamma.be
